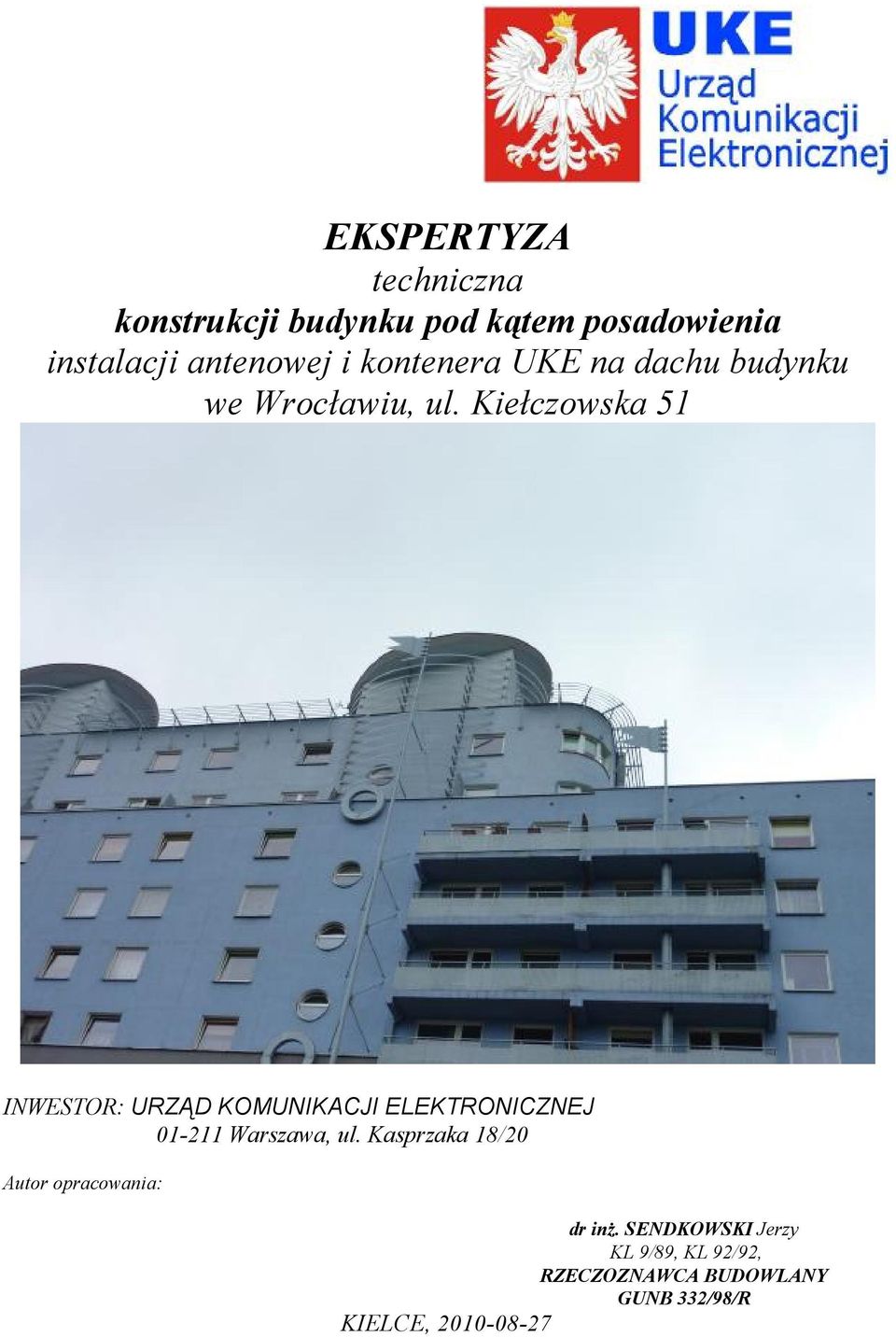

1 EKSPERTYZA techniczna konstrukcji budynku pod kątem posadowienia instalacji antenowej i kontenera UKE na dachu budynku we Wrocławiu, ul. Kiełczowska 51 INWESTOR: URZĄD KOMUNIKACJI ELEKTRONICZNEJ Warszawa, ul. Kasprzaka 18/20 Autor opracowania: dr inż. SENDKOWSKI Jerzy KL 9/89, KL 92/92, RZECZOZNAWCA BUDOWLANY GUNB 332/98/R KIELCE,

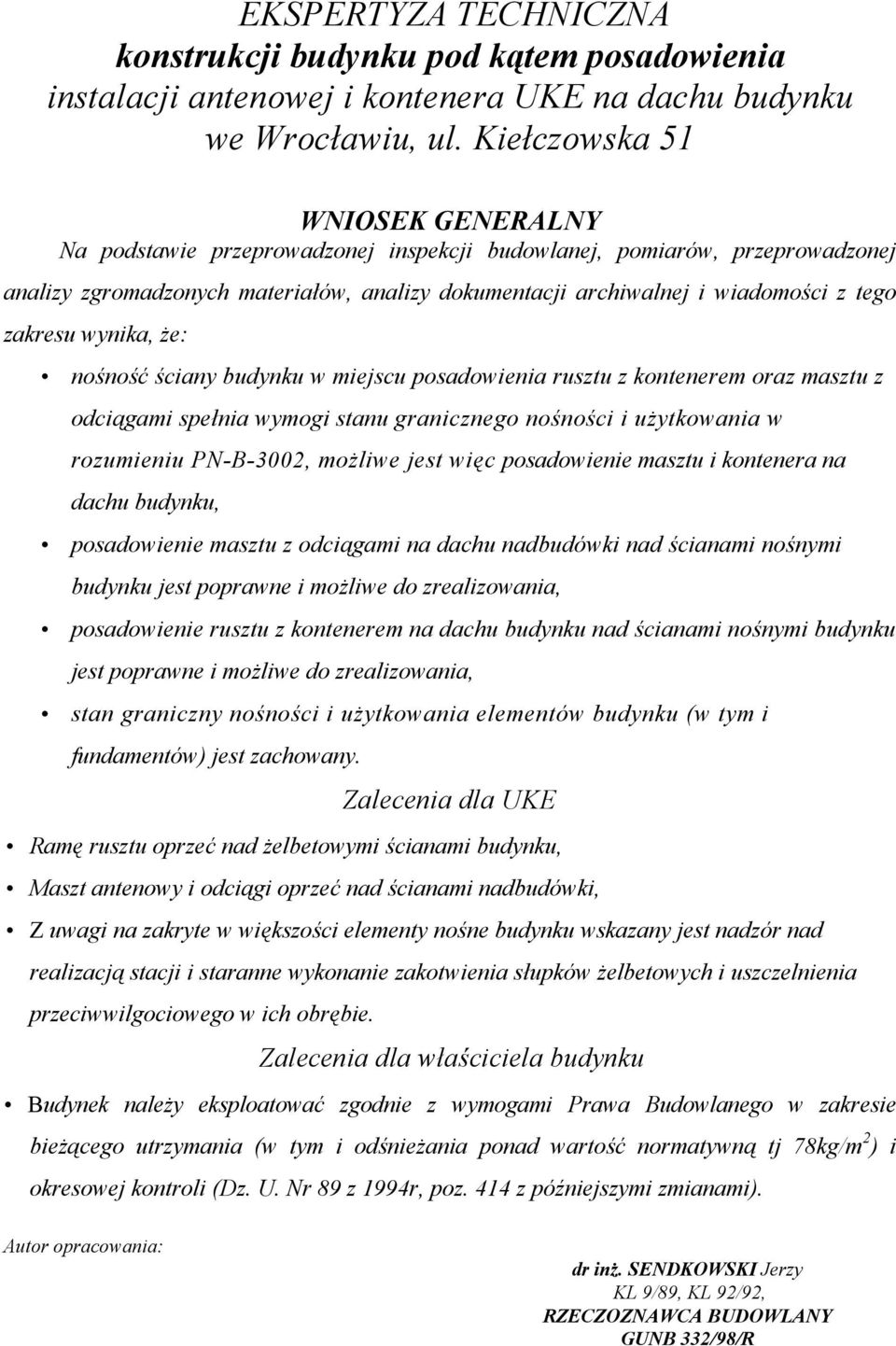

2 EKSPERTYZA TECHNICZNA konstrukcji budynku pod kątem posadowienia instalacji antenowej i kontenera UKE na dachu budynku we Wrocławiu, ul. Kiełczowska 51 WNIOSEK GENERALNY Na podstawie przeprowadzonej inspekcji budowlanej, pomiarów, przeprowadzonej analizy zgromadzonych materiałów, analizy dokumentacji archiwalnej i wiadomości z tego zakresu wynika, że: nośność ściany budynku w miejscu posadowienia rusztu z kontenerem oraz masztu z odciągami spełnia wymogi stanu granicznego nośności i użytkowania w rozumieniu PN-B-3002, możliwe jest więc posadowienie masztu i kontenera na dachu budynku, posadowienie masztu z odciągami na dachu nadbudówki nad ścianami nośnymi budynku jest poprawne i możliwe do zrealizowania, posadowienie rusztu z kontenerem na dachu budynku nad ścianami nośnymi budynku jest poprawne i możliwe do zrealizowania, stan graniczny nośności i użytkowania elementów budynku (w tym i fundamentów) jest zachowany. Zalecenia dla UKE Ramę rusztu oprzeć nad żelbetowymi ścianami budynku, Maszt antenowy i odciągi oprzeć nad ścianami nadbudówki, Z uwagi na zakryte w większości elementy nośne budynku wskazany jest nadzór nad realizacją stacji i staranne wykonanie zakotwienia słupków żelbetowych i uszczelnienia przeciwwilgociowego w ich obrębie. Zalecenia dla właściciela budynku Budynek należy eksploatować zgodnie z wymogami Prawa Budowlanego w zakresie bieżącego utrzymania (w tym i odśnieżania ponad wartość normatywną tj 78kg/m 2 ) i okresowej kontroli (Dz. U. Nr 89 z 1994r, poz. 414 z późniejszymi zmianami). Autor opracowania: dr inż. SENDKOWSKI Jerzy KL 9/89, KL 92/92, RZECZOZNAWCA BUDOWLANY GUNB 332/98/R

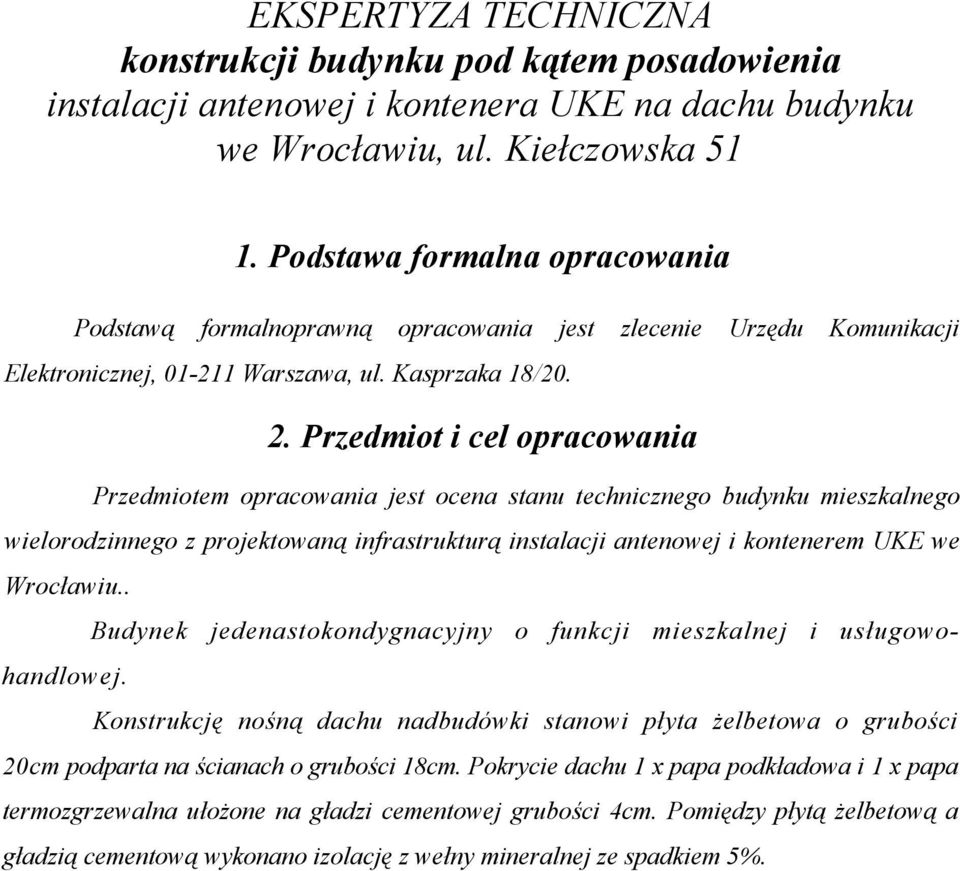

3 EKSPERTYZA TECHNICZNA konstrukcji budynku pod kątem posadowienia instalacji antenowej i kontenera UKE na dachu budynku we Wrocławiu, ul. Kiełczowska Podstawa formalna opracowania Podstawą formalnoprawną opracowania jest zlecenie Urzędu Komunikacji Elektronicznej, Warszawa, ul. Kasprzaka 18/ Przedmiot i cel opracowania Przedmiotem opracowania jest ocena stanu technicznego budynku mieszkalnego wielorodzinnego z projektowaną infrastrukturą instalacji antenowej i kontenerem UKE we Wrocławiu.. Budynek jedenastokondygnacyjny o funkcji mieszkalnej i usługowohandlowej. Konstrukcję nośną dachu nadbudówki stanowi płyta żelbetowa o grubości 20cm podparta na ścianach o grubości 18cm. Pokrycie dachu 1 x papa podkładowa i 1 x papa termozgrzewalna ułożone na gładzi cementowej grubości 4cm. Pomiędzy płytą żelbetową a gładzią cementową wykonano izolację z wełny mineralnej ze spadkiem 5%.

4 Zdjęcie nadbudówki, na którym zostanie zamontowany maszt z odciągami. Zdjęcie miejsca posadowienia rusztu pod kontener i nadbudówki.

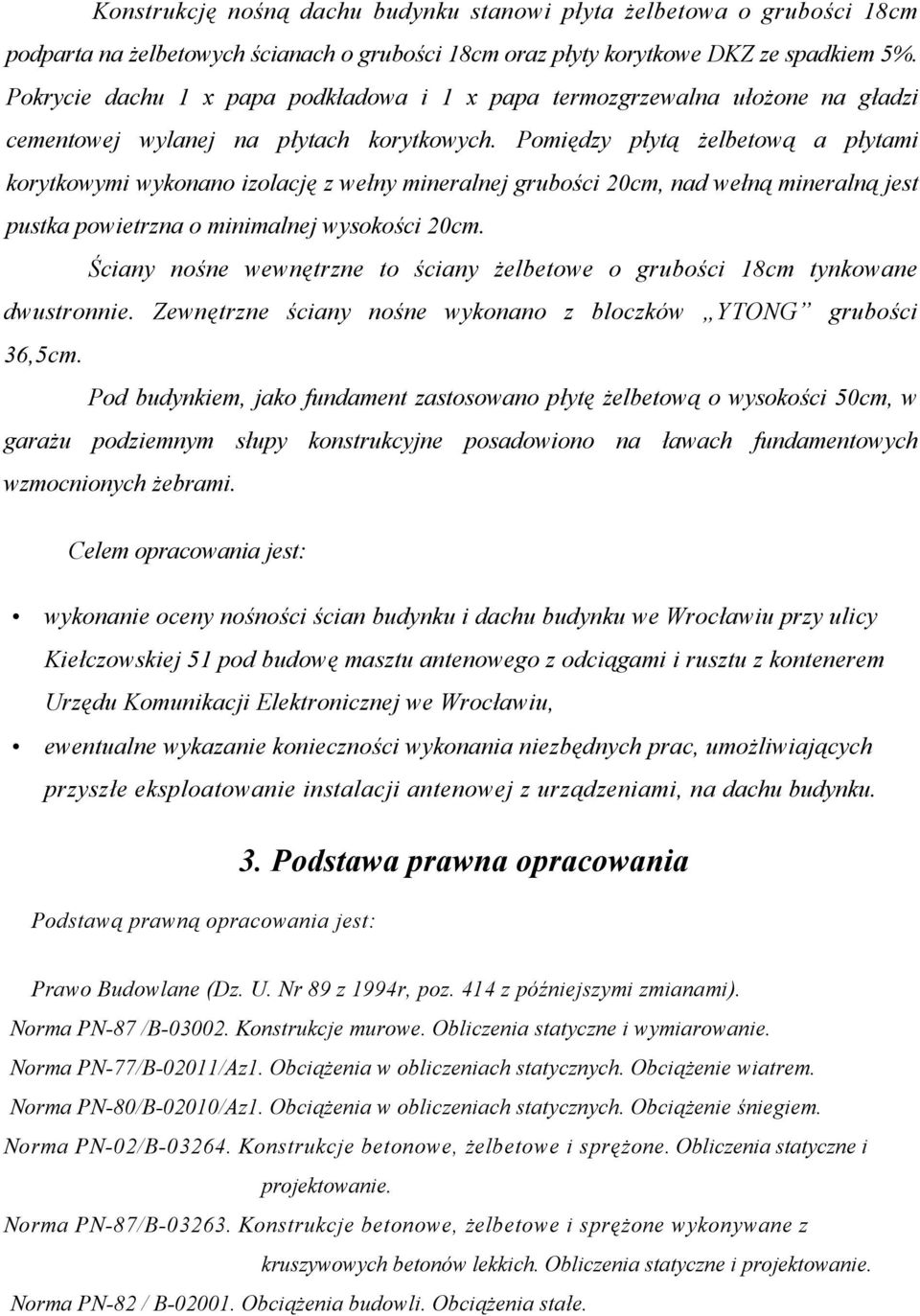

5 Konstrukcję nośną dachu budynku stanowi płyta żelbetowa o grubości 18cm podparta na żelbetowych ścianach o grubości 18cm oraz płyty korytkowe DKZ ze spadkiem 5%. Pokrycie dachu 1 x papa podkładowa i 1 x papa termozgrzewalna ułożone na gładzi cementowej wylanej na płytach korytkowych. Pomiędzy płytą żelbetową a płytami korytkowymi wykonano izolację z wełny mineralnej grubości 20cm, nad wełną mineralną jest pustka powietrzna o minimalnej wysokości 20cm. Ściany nośne wewnętrzne to ściany żelbetowe o grubości 18cm tynkowane dwustronnie. Zewnętrzne ściany nośne wykonano z bloczków YTONG grubości 36,5cm. Pod budynkiem, jako fundament zastosowano płytę żelbetową o wysokości 50cm, w garażu podziemnym słupy konstrukcyjne posadowiono na ławach fundamentowych wzmocnionych żebrami. Celem opracowania jest: wykonanie oceny nośności ścian budynku i dachu budynku we Wrocławiu przy ulicy Kiełczowskiej 51 pod budowę masztu antenowego z odciągami i rusztu z kontenerem Urzędu Komunikacji Elektronicznej we Wrocławiu, ewentualne wykazanie konieczności wykonania niezbędnych prac, umożliwiających przyszłe eksploatowanie instalacji antenowej z urządzeniami, na dachu budynku. Podstawą prawną opracowania jest: 3. Podstawa prawna opracowania Prawo Budowlane (Dz. U. Nr 89 z 1994r, poz. 414 z późniejszymi zmianami). Norma PN-87 /B Konstrukcje murowe. Obliczenia statyczne i wymiarowanie. Norma PN-77/B-02011/Az1. Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. Norma PN-80/B-02010/Az1. Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. Norma PN-02/B Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. Norma PN-87/B Konstrukcje betonowe, żelbetowe i sprężone wykonywane z kruszywowych betonów lekkich. Obliczenia statyczne i projektowanie. Norma PN-82 / B Obciążenia budowli. Obciążenia stałe.

6 4. Aktualny stan nośności elementów budynku W czasie wizji lokalnej w dniu dokonano przeglądu budynku, konstrukcji dachu, stropodachu i ścian w obrębie projektowanej konstrukcji na dachu budynku we Wrocławiu, przy ulicy Kiełczowskiej 51. Pod kątem montażu masztu antenowego z odciągami na dachu nadbudówki szybu windowego i rusztu z kontenerem technicznym na dachu budynku. Nie stwierdzono istotnych ujemnych cech budynku, poza zwykłym zużyciem stosownie do okresu użytkowania (spękanie wypraw tynkowych, spękanie wypraw tynkowych na kominach, wywołanych wpływami termicznymi). 5. Ocena nośności elementów ściany budynku w miejscu posadowienia rusztu z urządzeniami i masztem W miejscu posadowienia rusztu zastosowano (oszacowanie przy minimalnej wytrzymałości) ściany żelbetowe o grubości 18cm (do sprawdzenia nośności przyjęto beton z projektu konstrukcyjnego B25). Oszacowana wytrzymałość obliczeniowa betonu ściskanego wynosi nie mniej niż f cd = 13.3MPa, nośność ściany na docisk w miejscu posadowienia słupka żelbetowego wynosi zatem: N <R m* F d Gdzie: f cd - wytrzymałość obliczeniowa ściany na ściskanie Fd - powierzchnia docisku Zakładając powierzchnią docisku 0.18x0.18 (wymiary słupka żelbetowego) N= 13.3MPa x m 2 = 0.43MN = 430kN Biorąc pod uwagę z oszacowaniem od góry: ciężar rusztu z kontenerem i urządzeniami, dodając wpływ oddziaływania wiatru i zmiany wartości reakcji na wyprowadzone słupki otrzymujemy: Obciążenie < Nośności 30kN < 430kN Warunek nośności ściany na docisk został spełniony.

7 6. Analiza i synteza zebranych materiałów Dokonując oględzin i analizy pracy budynku, jako całości można stwierdzić, że stan graniczny nośności i użytkowania innych elementów budynku (w tym i fundamentów) jest zachowany. Na podstawie przeprowadzonych obliczeń i analiz wynika, że: posadowienie masztu z odciągami i rusztu z kontenerem jest poprawne i możliwe do zrealizowania, stan graniczny nośności i użytkowania elementów budynku (w tym i fundamentów) jest zachowany. 7. Wnioski i zalecenia 7.1.Wnioski Na podstawie odbytej inspekcji budowlanej, pomiarów, przeprowadzonej oceny stanu technicznego, inwentaryzacji fotograficznej, przeprowadzonych obserwacji, analizy zgromadzonych materiałów i wiadomości z tego zakresu wynika, że: nośność ścian budynku w miejscu posadowienia masztu z odciągami i rusztu z kontenerem spełnia wymogi stanu granicznego nośności i użytkowania w rozumieniu PN-B-03002, możliwe jest więc posadowienie konstrukcji na dachu budynku, posadowienie masztu z odciągami na dachu nad ścianami nośnymi nadbudówki jest poprawne i możliwe do zrealizowania, posadowienie rusztu z kontenerem na dachu nad ścianami nośnymi budynku jest poprawne i możliwe do zrealizowania, stan graniczny nośności i użytkowania elementów budynku (w tym i fundamentów) jest zachowany, stan graniczny nośności i użytkowania fundamentów jest również spełniony Zalecenia Zalecenia dla UKE Ramę rusztu oprzeć nad żelbetowymi ścianami budynku, Maszt antenowy i odciągi oprzeć nad ścianami nadbudówki, Z uwagi na zakryte w większości elementy nośne budynku wskazany jest nadzór nad

8 realizacją stacji i staranne wykonanie zakotwienia słupków podparcia rusztu i uszczelnienia przeciwwilgociowego w ich obrębie. Zalecenia dla właściciela budynku Budynek należy eksploatować zgodnie z wymogami Prawa Budowlanego w zakresie bieżącego utrzymania (w tym i odśnieżania ponad wartość normatywną tj 78kg/m 2 ) i okresowej kontroli (Dz. U. Nr 89 z 1994r, poz. 414 z późniejszymi zmianami). 8. Literatura [1] Projektowanie konstrukcyjno budowlane. Wydawnictwo KANON Materiały wykorzystane w opracowaniu: Materiały z wizji lokalnej oraz obserwacje własne poczynione na miejscu, Dokumentacja fotograficzna aktualnego stanu, Obowiązujące przepisy i normy techniczne. Autor opracowania: dr inż. SENDKOWSKI Jerzy KL 9/89, KL 92/92, RZECZOZNAWCA BUDOWLANY GUNB 332/98/R
