1 PPBB- - AARR CCHH GGRR AAŻŻYYNNAA RR AADDZZI IKK WRROOCCŁŁAAW NNAA OOSSTTAATTNNI IMM GGRROOSSZZUU 7700 /2233 / TTEELL: : ,,, SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH - OGRODZENIE JEDNOSTKA PROJEKTOWA: PB-ARCH GRAŻYNA RADZIK ADRES: WROCŁAW, UL NA OSTATNIM GROSZU 70/23 OBIEKTY: PRZEBUDOWA OGRODZENIA ORAZ BUDOWA OBIEKTÓW MAŁEJ ARCHITEKTURY NA PLACU ZABAW DLA DZIECI DZIAŁKA : INWESTOR: NR 6 AM NR 22 OBRĘB POŁUDNIE WROCŁAW ABOR PHPU Adam Borberg Pabianicka Wrocław Nr opracowania: SST-02 Niżej podpisani projektanci oświadczają, że projekt niniejszy został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.(art.20.ust.4 P.B.) BRANŻA/ Imię Nazwisko uprawnienia / specjalność Podpis i pieczęć Architektura Projektant Grażyna Radzik nr 141/91/UW DATA OPRACOWANIA: wrzesień 2012 : Strona 1 z 5

BUDOWA OBIEKTÓW MAŁEJ ARCHITEKTURY NA PLACU ZABAW DLA DZIECI DZIAŁKA : INWESTOR: NR 6 AM NR 22 OBRĘB POŁUDNIE WROCŁAW ABOR PHPU Adam Borberg Pabianicka 2 53-339 Wrocław Nr opracowania: SST-02 Niżej

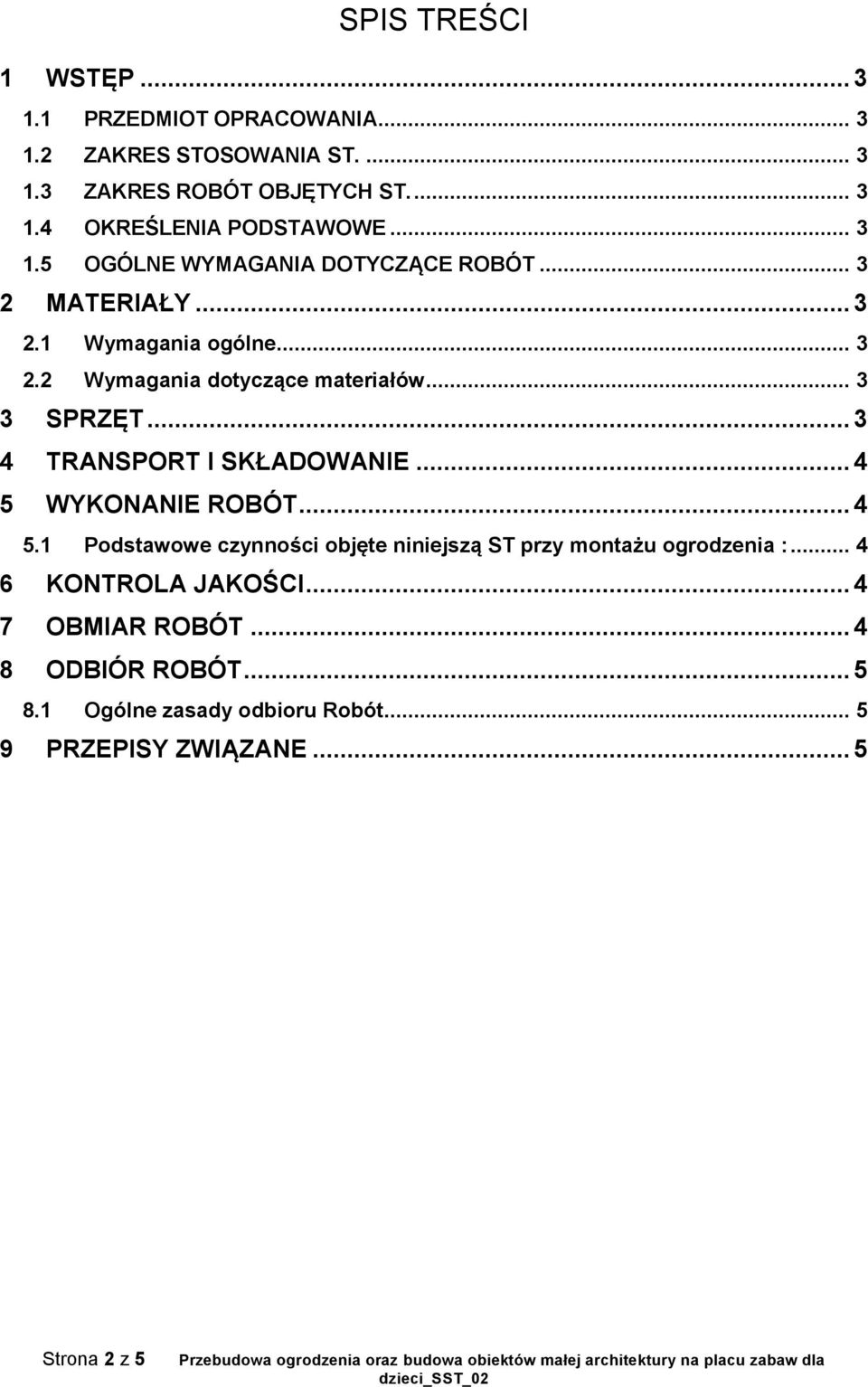

2 SPIS TREŚCI 1 WSTĘP PRZEDMIOT OPRACOWANIA ZAKRES STOSOWANIA ST ZAKRES ROBÓT OBJĘTYCH ST OKREŚLENIA PODSTAWOWE OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT MATERIAŁY Wymagania ogólne Wymagania dotyczące materiałów SPRZĘT TRANSPORT I SKŁADOWANIE WYKONANIE ROBÓT Podstawowe czynności objęte niniejszą ST przy montażu ogrodzenia : KONTROLA JAKOŚCI OBMIAR ROBÓT ODBIÓR ROBÓT Ogólne zasady odbioru Robót PRZEPISY ZWIĄZANE... 5 Strona 2 z 5

.. 3 4 TRANSPORT I SKŁADOWANIE... 4 5 WYKONANIE ROBÓT... 4 5.1 Podstawowe czynności objęte niniejszą ST przy montażu ogrodzenia :.

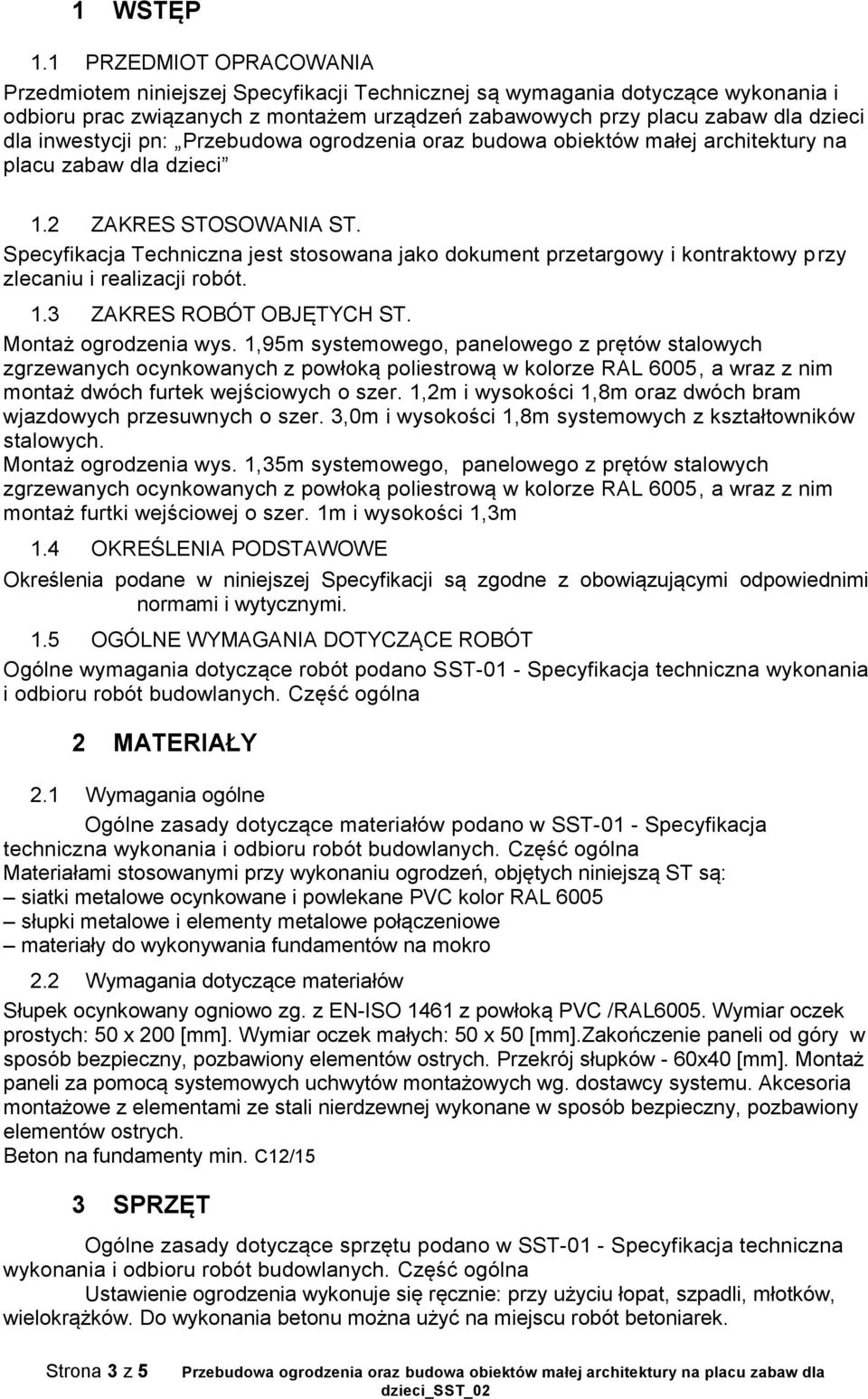

3 1 WSTĘP 1.1 PRZEDMIOT OPRACOWANIA Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru prac związanych z montażem urządzeń zabawowych przy placu zabaw dla dzieci dla inwestycji pn: Przebudowa ogrodzenia oraz budowa obiektów małej architektury na placu zabaw dla dzieci 1.2 ZAKRES STOSOWANIA ST. Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót. 1.3 ZAKRES ROBÓT OBJĘTYCH ST. Montaż ogrodzenia wys. 1,95m systemowego, panelowego z prętów stalowych zgrzewanych ocynkowanych z powłoką poliestrową w kolorze RAL 6005, a wraz z nim montaż dwóch furtek wejściowych o szer. 1,2m i wysokości 1,8m oraz dwóch bram wjazdowych przesuwnych o szer. 3,0m i wysokości 1,8m systemowych z kształtowników stalowych. Montaż ogrodzenia wys. 1,35m systemowego, panelowego z prętów stalowych zgrzewanych ocynkowanych z powłoką poliestrową w kolorze RAL 6005, a wraz z nim montaż furtki wejściowej o szer. 1m i wysokości 1,3m 1.4 OKREŚLENIA PODSTAWOWE Określenia podane w niniejszej Specyfikacji są zgodne z obowiązującymi odpowiednimi normami i wytycznymi. 1.5 OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Ogólne wymagania dotyczące robót podano SST-01 - Specyfikacja techniczna wykonania i odbioru robót budowlanych. Część ogólna 2 MATERIAŁY 2.1 Wymagania ogólne Ogólne zasady dotyczące materiałów podano w SST-01 - Specyfikacja techniczna Materiałami stosowanymi przy wykonaniu ogrodzeń, objętych niniejszą ST są: siatki metalowe ocynkowane i powlekane PVC kolor RAL 6005 słupki metalowe i elementy metalowe połączeniowe materiały do wykonywania fundamentów na mokro 2.2 Wymagania dotyczące materiałów Słupek ocynkowany ogniowo zg. z EN-ISO 1461 z powłoką PVC /RAL6005. Wymiar oczek prostych: 50 x 200 [mm]. Wymiar oczek małych: 50 x 50 [mm].zakończenie paneli od góry w sposób bezpieczny, pozbawiony elementów ostrych. Przekrój słupków - 60x40 [mm]. Montaż paneli za pomocą systemowych uchwytów montażowych wg. dostawcy systemu. Akcesoria montażowe z elementami ze stali nierdzewnej wykonane w sposób bezpieczny, pozbawiony elementów ostrych. Beton na fundamenty min. C12/15 3 SPRZĘT Ogólne zasady dotyczące sprzętu podano w SST-01 - Specyfikacja techniczna Ustawienie ogrodzenia wykonuje się ręcznie: przy użyciu łopat, szpadli, młotków, wielokrążków. Do wykonania betonu można użyć na miejscu robót betoniarek. Strona 3 z 5

inwestycji pn: Przebudowa ogrodzenia oraz budowa obiektów małej architektury na placu zabaw dla dzieci 1.2 ZAKRES STOSOWANIA ST.

4 4 TRANSPORT I SKŁADOWANIE Ogólne zasady transportu i składowania podano w SST-01 - Specyfikacja techniczna 5 WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w SST-01 - Specyfikacja techniczna Przed wykonaniem ogrodzenia należy wytyczyć trasę w terenie do zaakceptowania przez Inspektora Nadzoru 5.1 Podstawowe czynności objęte niniejszą ST przy montażu ogrodzenia : wykopanie dołów pod słupki, odsądzenie słupków ogrodzenia z betonowaniem fundamentu osadzenia słupków bramy i przyfurtkowych z betonowaniem fundamentu montaż paneli ogrodzeniowych zamontowanie - osadzenie furtek i bram Doły pod słupki powinny mieć wymiar w planie o ok. 20cm większy od wymiarów słupka, a głębokość 0,8m. Należy wykonać doły pod słupki narożne i na załamaniach ogrodzenia, a następnie dokonać podziału odcinków prostych na mniejsze zgodnie z podziałem na montowane panele ogrodzeniowe wg zaleceń wybranego producenta paneli. Należy dążyć aby odległości między słupkami pośrednimi była jednakowa na całej długości ogrodzenia. Należy zwrócić uwagę aby nie sytuować słupków ogrodzenia w promieniu min. 1,0m od istniejących drzew. Należy w promieniu 1m od istniejących drzew zachować ostrożność. Słupki osadzić w betonie ułożonym w dołku albo oprawione w bloczki betonowe. Słupek należy wstawić w gotowy wykop i napełnić otwór mieszanką betonową. Do czasu stwardnienia betonu słupek należy podeprzeć. Słupki powinny stać pionowo w linii ogrodzenia, a ich wierzchołki powinny znajdować się na jednakowej wysokości. Słupi powinny być zabezpieczone z góry przed dostępem wody. Słupki powinny być przystosowane do umocowania na nich paneli ogrodzeniowych przez posiadanie odpowiednich uszek lub otworów do zaczepów i haków metalowych Przy montażu ogrodzenia należy bezwzględnie zastosować się do zasad ochrony istniejącego drzewostanu zawartych w opracowaniu pt.: Operat Dendrologiczny (punkt 1.5. Zabezpieczenie drzewostanu w trakcie prowadzenia prac inwestycyjnych) 6 KONTROLA JAKOŚCI Ogólne zasady kontroli jakości robót podano w SST-01 - Specyfikacja techniczna 7 OBMIAR ROBÓT Jednostki obmiarowe: montaż ogrodzenia - m (metr) montaż furtki - szt. (sztuka) montaż bramy -szt. (sztuka) Obmiar polega na określeniu rzeczywistej długości ogrodzenia o określonych parametrach technicznych furtki i bramy liczone są oddzielnie w sztukach przy uwzględnieniu ich wymiarów. Strona 4 z 5

1 Podstawowe czynności objęte niniejszą ST przy montażu ogrodzenia : wykopanie dołów pod słupki, odsądzenie słupków ogrodzenia z betonowaniem fundamentu osadzenia słupków bramy i przyfurtkowych z

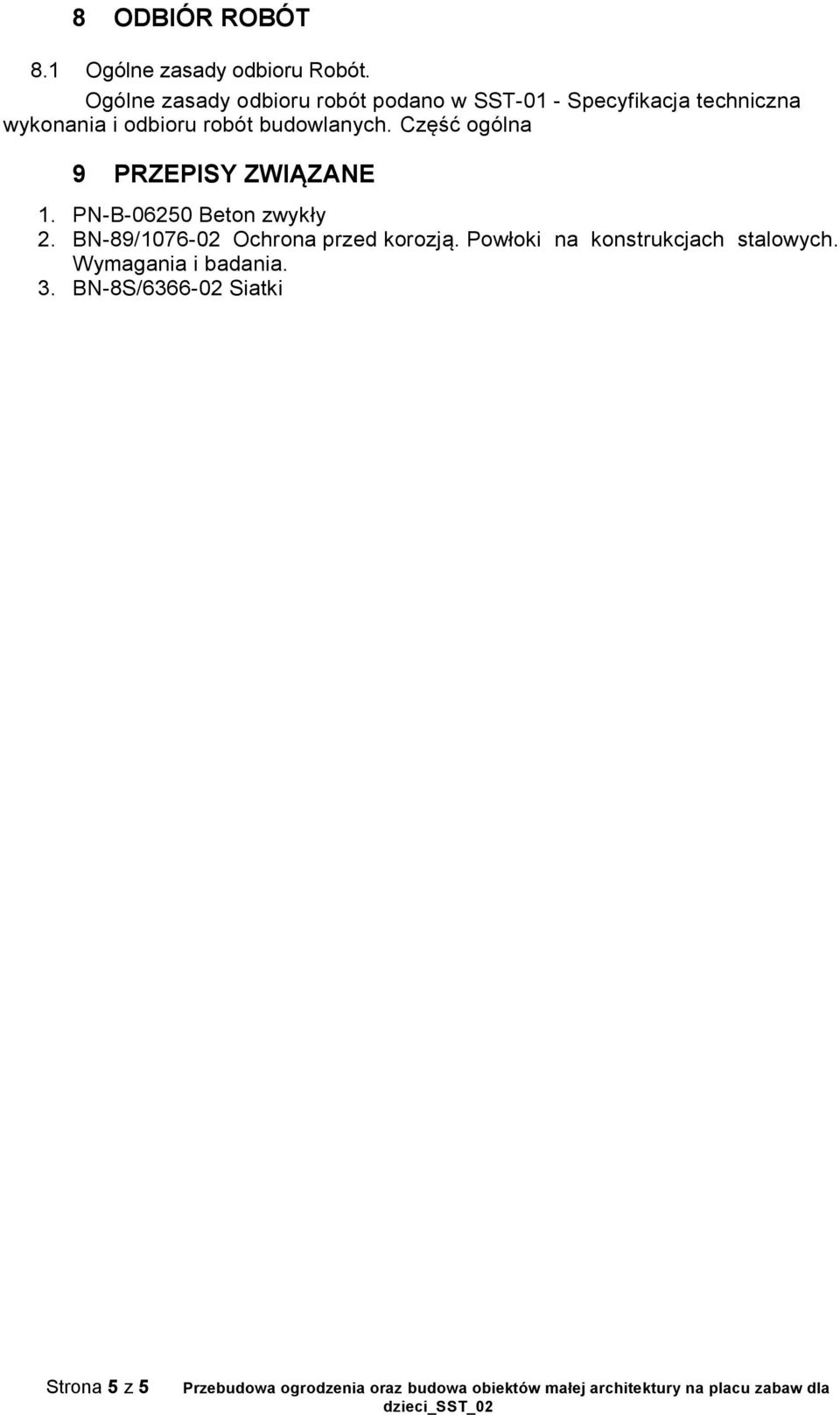

5 8 ODBIÓR ROBÓT 8.1 Ogólne zasady odbioru Robót. Ogólne zasady odbioru robót podano w SST-01 - Specyfikacja techniczna 9 PRZEPISY ZWIĄZANE 1. PN-B Beton zwykły 2. BN-89/ Ochrona przed korozją. Powłoki na konstrukcjach stalowych. Wymagania i badania. 3. BN-8S/ Siatki Strona 5 z 5

PRZEPISY ZWIĄZANE 1. PN-B-06250 Beton zwykły 2.
