1 Ściany Knauf SYSTEMY AKUSTYCZNE KNAUF Wymagania Parametry Obliczenia

2 Zadaniem architektów i inżynierów podczas planowania i projektowania budynków jest ograniczenie istniejącego hałasu. Niezbędne jest uzyskanie takich parametrów, które Systemy akustyczne - ściany zagwarantują ich użytkownikom lub mieszkańcom możliwość pracy w spokoju oraz odprężenie i odpoczynek. Techniczno - fizyczne zależności w akustyce są różnorodne, a ich końcowy efekt często trudny do przewidzenia. Oprócz znajomości podstawowych pojęć fizyki należy brać pod uwagę całe mnóstwo pomiarów i ocen (opisanych w normach i dyrektywach), które tyczą się przeróżnych zagadnień akustyki. Przy projektowaniu ustrojów akustycznych można korzystać z normy DIN 4109 załącznik nr 1. Zawarte tam wytyczne oraz dane pomiarowe bazują na 20 letnim doświadczeniu w tym zakresie. Pozwalają one z dużą dokładnością określić ostateczną izolacyjność akustyczną lekkiej przegrody. W międzyczasie unowocześnieniu uległy nie tylko warunki pomiarowe (miejsca oraz technika pomiarów), ale w wyniku ujednolicania poszczególnych norm powstały nowe normy europejskie jak np. DIN EN 20140, DIN EN ISO 140, DIN EN ISO 717, DIN EN oraz na ich bazie odpowiedniki polskie. Poszczególne właściwości użytkowe w budownictwie takie jak akustyka czy ogniochronność muszą zostać potwierdzone przez producentów w świetle normatywów europejskich. Rozwiązania firmy Knauf oparte są na standardach europejskich. 2

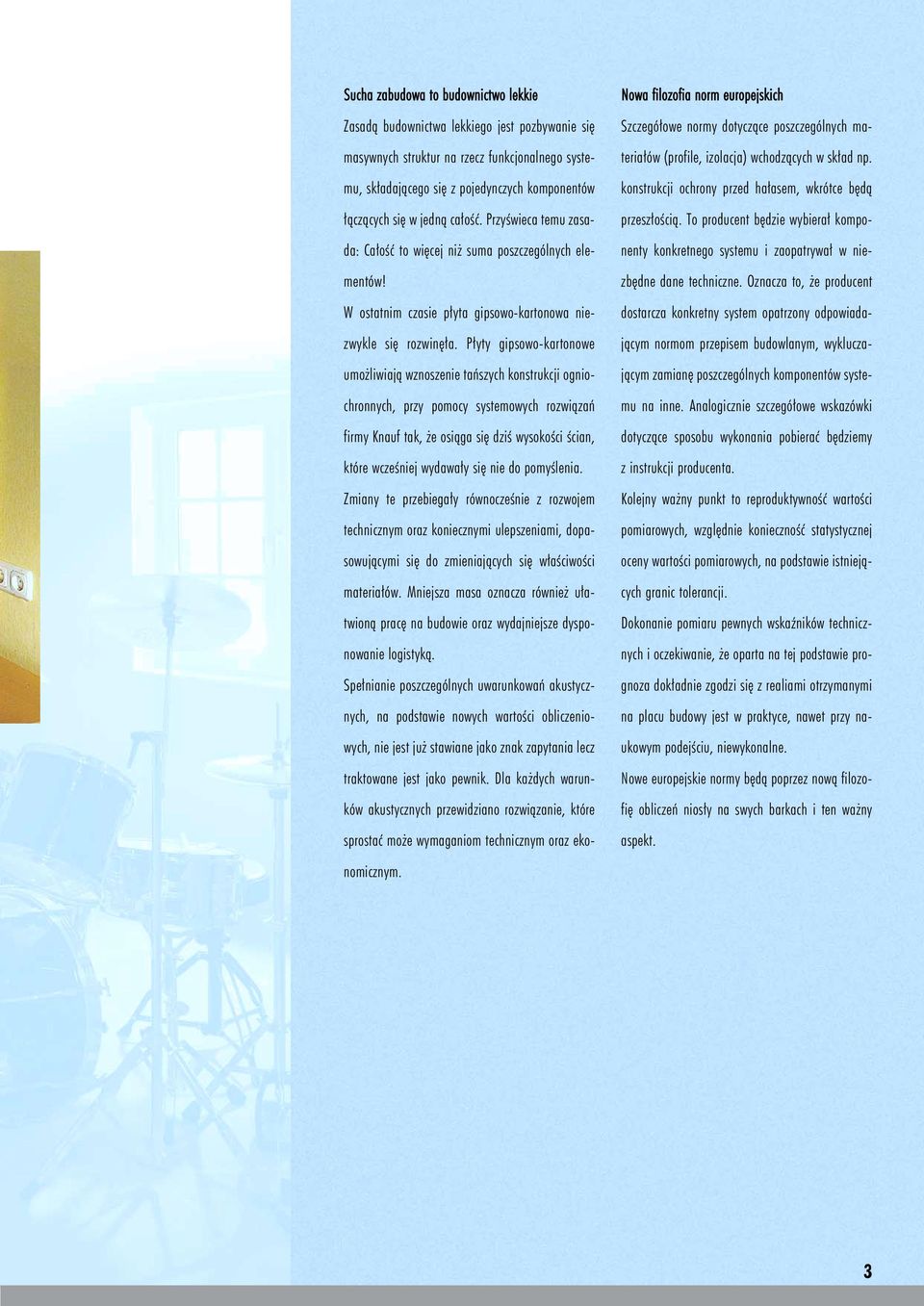

3 Sucha zabudowa to budownictwo lekkie Zasadą budownictwa lekkiego jest pozbywanie się masywnych struktur na rzecz funkcjonalnego systemu, składającego się z pojedynczych komponentów łączących się w jedną całość. Przyświeca temu zasada: Całość to więcej niż suma poszczególnych elementów! W ostatnim czasie płyta gipsowo-kartonowa niezwykle się rozwinęła. Płyty gipsowo-kartonowe umożliwiają wznoszenie tańszych konstrukcji ogniochronnych, przy pomocy systemowych rozwiązań firmy Knauf tak, że osiąga się dziś wysokości ścian, które wcześniej wydawały się nie do pomyślenia. Zmiany te przebiegały równocześnie z rozwojem technicznym oraz koniecznymi ulepszeniami, dopasowującymi się do zmieniających się właściwości materiałów. Mniejsza masa oznacza również ułatwioną pracę na budowie oraz wydajniejsze dysponowanie logistyką. Spełnianie poszczególnych uwarunkowań akustycznych, na podstawie nowych wartości obliczeniowych, nie jest już stawiane jako znak zapytania lecz traktowane jest jako pewnik. Dla każdych warunków akustycznych przewidziano rozwiązanie, które sprostać może wymaganiom technicznym oraz eko- Nowa filozofia norm europejskich Szczegółowe normy dotyczące poszczególnych materiałów (profile, izolacja) wchodzących w skład np. konstrukcji ochrony przed hałasem, wkrótce będą przeszłością. To producent będzie wybierał komponenty konkretnego systemu i zaopatrywał w niezbędne dane techniczne. Oznacza to, że producent dostarcza konkretny system opatrzony odpowiadającym normom przepisem budowlanym, wykluczającym zamianę poszczególnych komponentów systemu na inne. Analogicznie szczegółowe wskazówki dotyczące sposobu wykonania pobierać będziemy z instrukcji producenta. Kolejny ważny punkt to reproduktywność wartości pomiarowych, względnie konieczność statystycznej oceny wartości pomiarowych, na podstawie istniejących granic tolerancji. Dokonanie pomiaru pewnych wskaźników technicznych i oczekiwanie, że oparta na tej podstawie prognoza dokładnie zgodzi się z realiami otrzymanymi na placu budowy jest w praktyce, nawet przy naukowym podejściu, niewykonalne. Nowe europejskie normy będą poprzez nową filozofię obliczeń niosły na swych barkach i ten ważny aspekt. nomicznym. 3

4 Poprzez nadawanie poszczególnych oznaczeń i indeksów rozróżniamy izolacyjność akustyczną w zależności od tego czy dźwięki przenoszone są tylko przez badaną przegrodę czy dodatkowo przez inne boczne przegrody. Duże znaczenie ma również rodzaj hałasu przenikającego przez przegrody. Izolacyjność akustyczna właściwa przegrody R stosuje się gdy dźwięki przenoszone są tylko przez badaną przegrodę i wykluczone jest ich przenoszenie innymi drogami. Wyznaczany w warunkach pomijalnego przenoszenia bocznego. Izolacyjność akustyczna właściwa przybliżona R' stosuje się gdy dźwięki są przenoszone przez badaną przegrodę oraz dodatkowo innymi drogami. Wyznaczony z uwzględnieniem przenoszenia bocznego. Ważony wskaźnik izolacyjności akustycznej właściwej przegrody R w Jest to współczynnik wyrażony jednoliczbowo, oznaczający izolacyjność przegrody od dźwięków powietrznych. Wyznaczany z wykresu izolacyjności akustycznej właściwej R poprzez porównanie z krzywą wartości odniesienia dla izolacyjności od dźwięków powietrznych. Liczbowo współczynnik R w jest wartością wyrażoną w db wyznaczony wg normy PN-87/B-02152/01 odnoszącą się do wartości 500 Hz na krzywej odniesienia. Ważony wskaźnik przybliżonej izolacyjności aku- Wskaźnik oceny przybliżonej izolacyjności akustycznej właściwej przegrody R' A2 Suma ważonego wskaźnika przybliżonej izolacyjności akustycznej właściwej przegrody R'w oraz widmowego wskaźnika adaptacyjnego C tr. Stosowany dla przegród zewnętrznych oraz przegród wewnętrznych oddzielających pomieszczenia techniczne lub usługowe jeżeli widmo hałasu wytwarzanego wewnątrz pomieszczenia jest zbliżone do widma przypisanego w normie PN-EN ISO 717-1: 1999 wskaźnikowi C tr. Izolacyjności akustyczna wzdłużna przegrody R L Jest to izolacyjność akustyczna przegrody przy transmisji dźwięku wzdłuż przegrody. Określa zdolność przenoszenia dźwięku przez przegrodę na połączeniu z typową przegrodą sąsiednią. Wartość wyznaczana w warunkach laboratoryjnych. Ważony wskaźnik izolacyjności akustycznej wzdłużnej przegrody R L, W Jest to współczynnik wyrażony jednoliczbowo oznaczający izolacyjność przegrody od dźwięków powietrznych przy transmisji dźwięków wzdłuż przegrody. Wyznaczany z wykresu izolacyjności akustycznej wzdłużnej przegrody R L poprzez porównanie z krzywą wartości odniesienia dla izolacyjności od dźwięków powietrznych. Liczbowo współczynnik R L, W jest wartością wyrażoną w db wyznaczony wg normy PN-87/B-02152/01 odnoszącą się do wartości 500 Hz na krzywej odniesienia. Definicje Kierunki przenoszenia bocznego stycznej właściwej przegrody R' w Jest to współczynnik wyrażony jednoliczbowo, oznaczający izolacyjność przegrody od dźwięków powietrznych. Wyznaczany z wykresu izolacyjności akustycznej właściwej R' poprzez porównanie z krzywą wartości odniesienia dla izolacyjności od dźwięków powietrznych. Liczbowo współczynnik R' w jest wartością wyrażoną w db wyznaczony wg normy PN-87/B-02152/01 odnoszącą się do wartości 500 Hz na krzywej odniesienia. Wskaźnik oceny przybliżonej izolacyjności akustycznej właściwej przegrody R' A1 Suma ważonego wskaźnika przybliżonej izolacyjności akustycznej właściwej przegrody R'w oraz widmowego wskaźnika adaptacyjnego C tr. Ważony wskaźnik izolacyjności akustycznej wzdłużnej przegrody R' L, W Jest to współczynnik wyznaczony na podstawie R L,W uwzględniający izolacyjność akustyczną wzdłużną dla indywidualnego przypadku, tzn. długość styku z przegrodą boczną oraz powierzchni przegrody. Przenoszenie obrysowe Jest to część przenoszenia dźwięków mostkami pobocznymi z wyłączeniem przenoszenia poprzez nieszczelności, klimatyzacje, ciągi instalacyjne itp. Krzywa odniesienia Jest określeniem wartości odniesienia współczynników izolacyjności akustycznej R oraz R` w zależności od częstotliwości dźwięków (patrz rysunek obok). wartość odniesienia [db] częstotliwość f [Hz] 4

5 Wymagana izolacyjność akustyczna przegród wewnętrznych w budynkach zamieszkania zbiorowego i użyteczności publicznej. Wyciągi z tabeli nr 4 PN-B :1999 Lp. Rodzaj Funkcje pomieszczeń Wymagania Uwagi budynku rozdzielonych przegrodą Ściany bez drzwi R`A1 w db Pokoje hotelowe Pokoje hotelowe 50 Wymagania 2 Hotele kategorii Korytarz 45 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem trzygwiazdkowej wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z i wyższej wewnętrznym korytarzem 3 Sale telewizyjne, 55 pomieszczenia klubowe 4 Pokoje hotelowe Pokoje hotelowe 45 5 Korytarz 45 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z Hotele niższych kategorii,wewnętrznym korytarzem domy wczasowe 6 Ogólne sanitariaty 50 7 Sale telewizyjne, 52 pomieszczenia klubowe 8 Pokoje hotelowe Pokoje hotelowe 45 9 Korytarz 45 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem 10 Ogólne sanitariaty 50 Domy studencki, 11 internaty,ogólnodostępne pokoje 50 domy rencistów dla rekreacji 12 Sale telewizyjne Czytelnie, biblioteki Pomieszczenia Jeżeli wystąpi taki przypadek to wymaganie należy ustalić indywidualnie gospodarcze 15 Sale dla dzieci Sale dla dzieci Pomieszczenia Przyjmuje się indywidualnie, w granicach podanych w tablicy, w zależności od gospodarcze rodzaju pomieszczenia gospodarczego. Żłobki, przedszkola 17 Korytarz 40 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem 5

6 Wymagania i propozycje Lp. Rodzaj Funkcje pomieszczeń Wymagania Uwagi budynku rozdzielonych przegrodą Ściany bez drzwi R`A1 w db 18 Sale lekcyjne Sale lekcyjne Korytarz 40 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem Szkoły, części 20 dydaktyczne domów Świetlica 50 kultury Sale zajęć technicznych (z wyjątkiem warsztatów) Ogólnodostępne pomieszczenia sanitarne 23 Pokoje nauczycielskie Pokoje chorych Pokoje chorych Większe wartości wskaźnika - zalecane z wyjątkiem pokoi z wyjątkiem pokoi w oddziałach intensywnej intensywnej opieki medycznej opieki medycznej Korytarz 40 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem Kuchnie oddziałowe, 50 węzły sanitarne 6 27 Gabinety lekarskie i Większe wartości wskaźnika - zalecane zabiegowe, pokoje Szpitale lekarzy i pielęgniarek 28 Pokoje chorych w Większe wartości wskaźnika - zalecane oddziałach intensywnej opieki medycznej 29 Pokoje chorych w Pokoje chorych w 40 oddziałach oddziałach intensywnej opieki intensywnej medycznej opieki medycznej 30 Gabinety lekarskie i 45 zabiegowe, pokoje lekarzy i pielęgniarek 31 Korytarz 40 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem

7 Wymagania i propozycje Lp. Rodzaj Funkcje pomieszczeń Wymagania Uwagi budynku rozdzielonych przegrodą Ściany bez drzwi R`A1 w db 32 Gabinety lekarskie i Gabinety lekarskie i 45 zabiegowe, pokoje zabiegowe, pokoje lekarzy i pielęgniarek lekarzy i pielęgniarek 33 Korytarz 40 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem 34 Sanatoria Pokoje chorych Pokoje chorych 45 (hotelowe) (hotelowe) 35 Korytarz 45 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem 36 Gabinety lekarskie i 50 zabiegowe, pokoje lekarzy i pielęgniarek 37 Gabinety lekarskie i Gabinety lekarskie i 45 zabiegowe, pokoje zabiegowe, pokoje lekarzy i pielęgniarek lekarzy i pielęgniarek 38 Korytarz 40 Jeżeli pomieszczenie jest oddzielone od korytarza ogólnego korytarzem wewnętrznym, wymagania dotyczą izolacyjności akustycznej układu łącznie z wewnętrznym korytarzem 39 Gabinety lekarskie,gabinety lekarskie, 45 zabiegowe zabiegowe Przychodnie lekarskie 40 Korytarz Pokoje do pracy Pokoje do pracy 35 administracyjnej administracyjnej 42 Pokoje do pracy 45 wymagającej koncentracji uwagi, gabinety dyrektorskie 43 Korytarz 35 Budynki administracyjne 44 Pokoje do pracy Pokoje do pracy 45 wymagającej wymagającej koncentracji uwagi, koncentracji uwagi, gabinety dyrektorskie gabinety dyrektorskie Korytarz Ogólnodostępne Wszystkie inne 50 pomieszczenia pomieszczenia do pracy sanitarne 7

8 Wymagania i propozycje Wymagana izolacyjność akustyczna przegród wewnętrznych w budynkach mieszkalnych. Wyciągi z tabeli nr 2 i 3 PN-B :1999 Lp. Funkcje pomieszczeń rozdzielonych przegrodą Wymagania Uwagi Ściany bez drzwi R`A1 w db Wszystkie pomieszczenia 50 przyległego mieszkania 2 Korytarz, klatka schodowa 50 3 Pomieszczenia techniczne 55 Jeżeli widmo hałasu w pomieszczeniu technicznym lub usługowym jest wyposażenia instalacyjnego zbliżone do widma przypisanego w normie PN-EN ISO 717-1:1999 budynku wskaźnikowi C tr,jako wymagane należy przyjąć wskaźnik R`A2 liczbowo równy wartości podanej 4 Sklepy, punkty usługowe o 55 Jeżeli widmo hałasu w pomieszczeniu technicznym lub usługowym jest Wszystkie poziomie dźwięku A hałasu zbliżone do widma przypisanego w normie PN-EN ISO 717-1:1999 pomieszczenia wewnętrznego LA <70 db wskaźnikowi C tr,jako wymagane należy przyjąć wskaźnik R`A2 liczbowo mieszkalne równy wartości podanej 5 Punkty usługowe o poziomie Jeżeli widmo hałasu w pomieszczeniu technicznym lub usługowym jest dźwięku A hałasu wewnętrznego zbliżone do widma przypisanego w normie PN-EN ISO 717-1:1999 LA =70-75 db wskaźnikowi C tr,jako wymagane należy przyjąć wskaźnik R`A2 liczbowo równy wartości podanej Wymagania należy dobrać indywidualnie w granicach podanych w tablicy, w zależności od przewidywanych poziomów hałasów wynikających z wielkości obiektu i jego charakteru oraz godzin działania 6 Kawiarnie, jadłodajnie, restauracje Wymagania należy dobrać indywidualnie w granicach podanych w tablicy, w ( z wyłączeniem dyskotek ), kluby zależności od przewidywanych poziomów hałasów wynikających z wielkości obiektu i jego charakteru oraz godzin działania 7 Pomieszczenia sanitarne w tym 35 samym mieszkaniu 8 Pokój Wszystkie pomieszczenia w tym Większa wartość zalecana samym mieszkaniu poza pomieszczeniami sanitarnymi 9 Mieszkanie w budynku Mieszkanie w budynku Zalecana większa wartość szeregowym lub szeregowym lub bliźniaczym bliźniaczym 8

9 Zalecenia Zalecenia dla normalnej oraz podwyższonej izolacyjności akustycznej Izolacja przeciw przenoszeniu dźwięków powietrznych przez przegrody z wewnętrznych pomieszczeń mieszkalnych i biurowych Wyciągi z tabeli nr 3 załącznik 2 DIN 4109 Przegrody Propozycje Propozycje Uwagi normalnej podwyższonej izolacyjności izolacyjności Wymagane R`w w db Wymagane R`w w db Budynek mieszkalny Ściany bez otworów drzwiowych w pomieszczeniach głośnych i cichych np. pomiędzy sypialniami i pokojami dziecięcymi 40 > 47 Budynki biurowe Ściany pomiędzy zwykłymi pomieszczeniami biurowymi 37 > 42 Ściany pomiędzy korytarzami i pomieszczeniami j.w. 37 > 42 Ściany pomiędzy pomieszczeniami przeznaczonymi do celów poufnych np. pomiędzy biurami dyrekcji i sekretariatami 45 > 52 Należy dopilnować by wartości te nie były pogarszane przez przenoszenie obrysowe poprzez podłogi i drzwi. Ściany pomiędzy korytarzami i pomieszczeniami j.w. 45 > 52 Objaśnienia do zaleceń izolacyjności akustycznej przeciw przenoszeniu dźwięków w wewnętrznych pomieszczeniach mieszkalnych i biurowych W szczególnych przypadkach, takich jak różna charakterystyka użytkowania pomieszczeń oraz źródeł dźwięku w poszczególnych pomieszczeniach lub takich jak konieczność podwyższonej ochrony przeciw przenikaniu dźwięków w pomieszczeniach wewnętrznych, powyżej podane wartości mogą ulegać podwyższeniu. By dopomóc projektantom w planowaniu pomieszczeń, podane zostały w tabeli nr 3 załącznika nr 2 zalecenia dla podwyższonej izolacyjności przeciw przenoszeniu dźwięków. Izolacyjność akustyczna poszczególnych przegród musi być pomiędzy projektantem a inwestorem dokładnie ustalona wg powyższych zaleceń, gdzie punktem odniesienia powinna być norma DIN Jeżeli podjęte zostały ustalenia wg powyższej tabeli, to musi być to uwzględnione podczas procesu planowania oraz skrupulatnie przestrzegane w fazie wykonawczej. 9

10 Dane techniczne i akustyczne przegród budowlanych oraz ich połączenia R L,w Podłoga Stropy monolityczne bez wylewek lub z wylewkami zespolonymi Ciężar łącznie Oznaczone współczynniki izolacyjności akustycznej z wylewką zespoloną kg/m2 wzdłużnej R L,W db Stropy monolityczne z wylewką na warstwie rozdzielającej / z podłogą pływającą Oznaczone współczynniki izolacyjności akustycznej wzdłużnej R L,w w db Przykładowe rozwiązania Wylewka cementowa lub Wylewka Ciężar stropu monolitycznego > 300 kg/m 2 anhydrytowa bitumiczna Wylewka zespolona lub lub Wylewka na warstwie rozdzielającej (wełna mineralna) Sucha podłoga Knauf (płyty gipsowo - kartonowe lub gipsowo-włóknowe) Wylewka na warstwie rozdzielającej ze szczeliną 55 dylatacyjną 55 Wylewka na warstwie 70 rozdzielającej przedzielona konstrukcyjnie ścianą działową 10

11 Dane techniczne i akustyczne przegród budowlanych oraz ich połączenia R L,w Podłoga Stropy drewniane z suchą podłogą Przykładowe rozwiązania Podłoga Oznaczone współczynniki izolacyjności akustycznej wzdłużnaej R L,w w db Sucha podłoga Knauf (płyty gipsowo - kartonowe lub gipsowo-włóknowe)na warstwie izolacji np. z wełny mineralnej Podzielona konstrukcyjnie ścianą działową 65 Ściana działowa ustawiona równolegle lub prostopadle do belek stropowych 11

12 Dane techniczne i akustyczne przegród budowlanych oraz ich połączenia R L,w Ściana Sąsiadujące ściany monolityczne Ciężar kg/m 2 Oznaczone współczynniki izolacyjności akustycznej wzdłużnej R L,w w db Połączenie z przedścianką (DIN 18181, 18183), dalsze dane W61, W62 Ciężar powierzchniowy Oznaczone współczynniki Przykładowe rozwiązania ściany masywnej izolacyjności akustycznej wzdłużnej kg/m 2 R L,w w db Połączenie ściany działowej z suchym tynkiem z płyty zespolonej Przedścianka z 30 mm pustką Sąsiadujące ściany na konstrukcji metalowej DIN np. W111, W112 Poszycie wewnętrznej strony Oznaczone współczynniki Przykładowe rozwiązania sąsiadującej ściany izolacyjności akustycznej wzdłużnej mm R L,w w db Poszycie ciągłe sąsiadującej ściany Bez fugi >1 x 12,5 53 >2 x 12,5 54 Rozdzielenie konstrukcji > 1 x 12,5 55 z fugą i poszycia ściany sąsiadującej > 2 x 12,5 57 Konstrukcja i poszycie sąsiadującej 1 x 12,5 73 ściany rozdzielone 2 x 12,5 >75 12

13 Dane techniczne i akustyczne przegród budowlanych oraz ich połączenia R L,w Ściana Sąsiadujące ściany na konstrukcji drewnianej np. W121, W122 Przykładowe rozwiązania Oznaczone współczynniki izolacyjności akustycznej wzdłużnej R L,w w db Bez izolacji wewnątrz, 48 pojedyncze poszycie Z izolacją wewnątrz, 50 pojedyncze poszycie Poszycie ciągłe dwuwarstwowe 54 Poszycie od strony pomieszczenia 54 zdylatowane na połączeniu Ściana sąsiadująca przerwana 54 na połączeniu. Fuga wypełniona materiałem elastycznym Ściana sąsiadująca przerwana 62 na połączeniu. Fuga wypełniona materiałem izolacyjnym i wypełniona materiałem elastycznym 13

14 Dane techniczne i akustyczne przegród budowlanych oraz ich połączenia R L,w Strop Sufity podwieszane z płytami Knauf Oznaczone współczynniki izolacyjności akustycznej wzdłużnej R L,W w db Przykładowe rozwiązania Poszycie Przy całopowierzchniowym pokryciu wełną mineralną* Sufity podwieszane o zamkniętej powierzchni mm bez MF > 50 mm > 100 mm Połączenie ściany działowej z sufitem Pojedyncze podwieszanym ciągłym >12,5 mm (dla R L,W > 55 db niezbędna przerwa np. poprzez fugę) Podwójne >2 x 12,5 mm >57 Połączenie ściany działowej z sufitem Pojedyncze podwieszanym. Przerwa w poszyciu sufitu. >12,5 mm Poszycie ściany tylko do wysokości Podwójne sufitu podwieszanego >2 x 12,5 mm Połączenie ściany działowej ze stropem. Pojedyncze Wyniesione aż do stropu poszycie ściany >12,5 mm >60 działa jako przegroda pustki ponad sufitem. * Pomniejszenie oznaczonego współczynnika izolacyjności akustycznej wzdłużnej R L,W warstwą absorbującą dla wysokości podwieszenia ponad 400mm (wartość obliczeniowa) Wysokość podwieszenia w mm Pomniejszenie dla R L,W w db Tłumienie pustki, min. 50 mm grubości, wykonane na całej powierzchni sufitu podwieszanego 14

15 Dane techniczne i akustyczne przegród budowlanych oraz ich połączenia R L,w Strop Masywne konstrukcje stropów Ciężar w kg/m 2 Oznaczone współczynniki izolacyjności akustycznej wzdłużnej R L,W w db Stropy drewniane Przykładowe rozwiązania Oznaczone współczynniki izolacyjności akustycznej wzdłużnej R L,W w db Ciągłe poszycie stropu Poszycie > 12.5mm Warstwa wełny mineralnej > 50mm 48 Ściana działowa równoległa lub prostopadła do belek stropowych Poszycie stropu zdylatowane na połączeniu Poszycie > 12.5mm Warstwa wełny mineralnej > 50mm 51 Ściana działowa równoległa lub prostopadła do belek stropowych 15

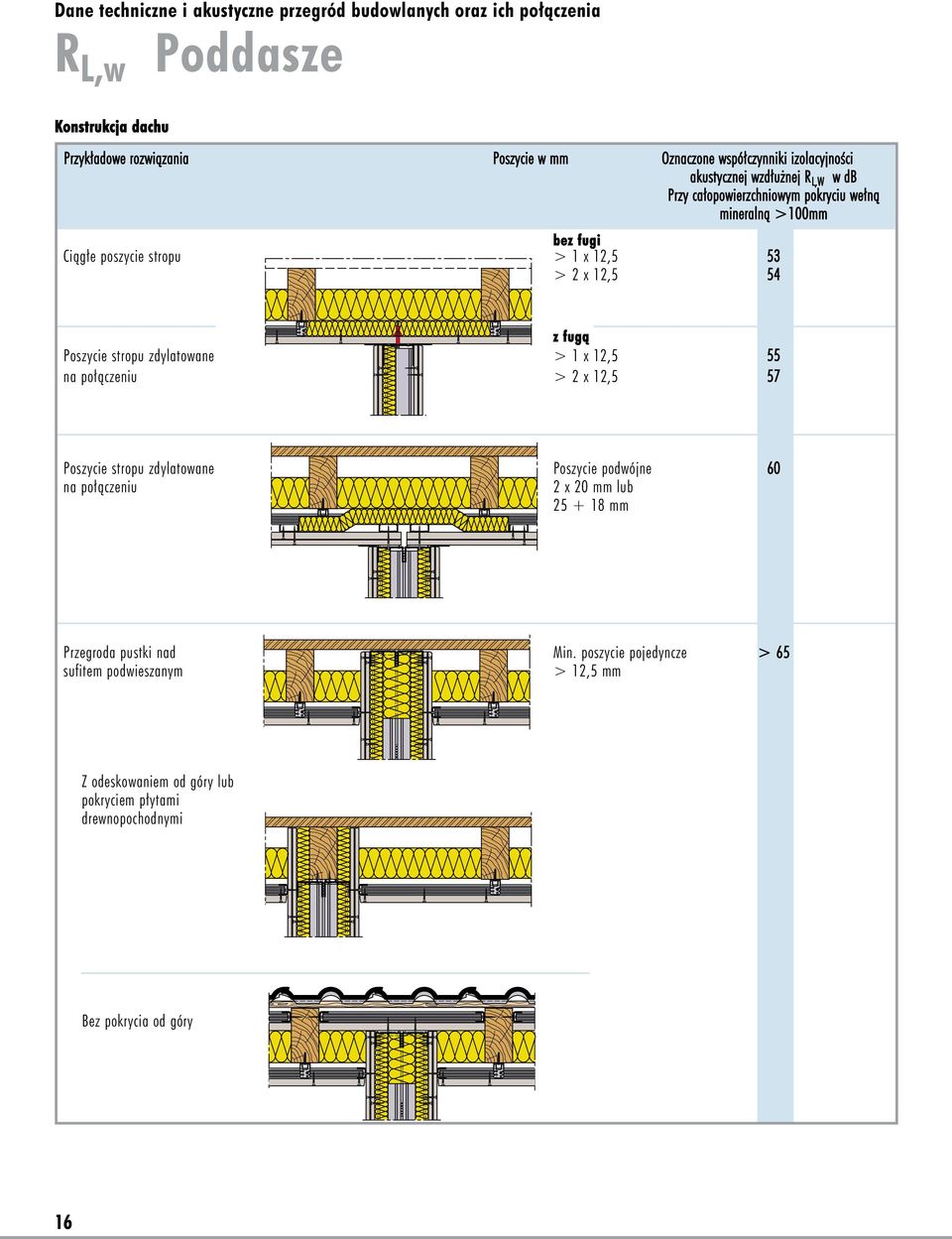

16 Dane techniczne i akustyczne przegród budowlanych oraz ich połączenia R L,w Poddasze Konstrukcja dachu Przykładowe rozwiązania Poszycie w mm Oznaczone współczynniki izolacyjności akustycznej wzdłużnej R L,W w db Przy całopowierzchniowym pokryciu wełną mineralną >100mm bez fugi Ciągłe poszycie stropu > 1 x 12,5 53 > 2 x 12,5 54 z fugą Poszycie stropu zdylatowane > 1 x 12,5 55 na połączeniu > 2 x 12,5 57 Poszycie stropu zdylatowane Poszycie podwójne 60 na połączeniu 2 x 20 mm lub mm Przegroda pustki nad Min. poszycie pojedyncze > 65 sufitem podwieszanym > 12,5 mm Z odeskowaniem od góry lub pokryciem płytami drewnopochodnymi Bez pokrycia od góry 16

17 Przegrody rozdzielające R w Ściany szkieletowe Wartości obliczeniowe oznaczonego współczynnika izolacyjności akustycznej R w Dane techniczne Izolacyjność akustyczna Aprobata System Wymiary w mm Warstwa izolacji 2) Profil Okładzina grubość R w D h rodzaj/grubość d mm db W152 Ściana z płytą Diamant - konstrukcja pojedyncza z profili CW, okładzina podwójna z płyty Diamant /57* z badań 60, Płyta 60 57/59* firmy Knauf Diamant 002/ x12, /60* W153 Ściana z płytą Diamant - konstrukcja pojedyncza z profili CW, okładzina potrójna z płyty Diamant /60* 60, Płyta 60 60/62* z badań Diamant firmy Knauf x12, /63* 002/2002 W141 Ściana akustyczna - konstrukcja pojedyncza z profili MW, okładzina pojedyncza z płyty GKB, GKF lub Piano. 60,0 100 MW75 GKB lub 125 MW100 GKF SW ,5 100 MW75 Płyta Piano 125 MW SW MW W 142 Ściana akustyczna - konstrukcja pojedyncza z profili MW, okładzina podwójna z płyty GKB, GKF lub Piano. 60,0 125 MW75 GKB lub 150 MW100 GKF SW x 12,5 125 MW75 Płyta Piano 150 MW SW MW W 143 Ściana akustyczna - konstrukcja pojedyncza z profili MW, okładzina potrójna z płyty GKB, GKF lub Piano. 60,0 150 MW75 GKB lub 175 MW100 GKF SW x 12,5 150 MW75 Płyta Piano 175 MW SW MW W145 Ściana akustyczna Diva - konstrukcja podwójna z profili MW, okładzina podwójna lub potrójna z płyty GKF lub Piano 250 2xMW75 Piano 300 2xMW100 2x12,5 2x , xMW100 Piano 375 2xMW100 +GKF 25 lub / xMW100 Piano +GKF 25 2x80 +Piano *warstwa zewnętrzna mocowana klamrami 17

18 Przegrody rozdzielające R w Ściany szkieletowe Wartości obliczeniowe oznaczonego współczynnika izolacyjności akustycznej R w Dane techniczne Izolacyjność akustyczna Aprobata System Wymiary w mm Warstwa izolacji 2) Profil Okładzina Grubość R w D h rodzaj/grubość d mm db W111 Ściana szkieletowa - konstrukcja pojedyncza z profili CW, okładzina pojedyncza z płyty GKB lub GKF W111 Ściana szkieletowa - konstrukcja pojedyncza z profili CW, okładzina pojedyncza z płyty Piano GKB lub GKF ,5 001/ CW Płyta 100 CW75 Piano ,5 005/ CW W112 Ściana szkieletowa - konstrukcja pojedyncza z profili CW, okładzina podwójna z płyty GKB lub GKF GKB lub GKF x12,5 001/ W112 Ściana szkieletowa - konstrukcja pojedyncza z profili CW, okładzina podwójna z płyty Piano 100 CW Płyta 125 CW75 Piano x12,5 005/ CW W113 Ściana szkieletowa - konstrukcja pojedyncza z profili CW, okładzina potrójna z płyty GKB lub GKF GKB lub GKF z badań MA39 3 x 12,5 VFA W115 Ściana szkieletowa - konstrukcja podwójna z profili CW, okładzina podwójna z płyty GKB, GKF lub Piano x40 59 GKB lub GKF x x 12, Płyta 2x40 63 z badań Piano 2x60 65 VA WS VA WS x12,5 2x

19 R w Przegrody rozdzielające Ściany szkieletowe Wartości obliczeniowe oznaczonego współczynnika izolacyjności akustycznej R w Dane techniczne Izolacyjność akustyczna Aprobata System Wymiary w mm Warstwa izolacji 2) Profil Okładzina Grubość R w D h rodzaj/grubość d mm db W 116 Ściana instalacyjna - konstrukcja podwójna z profili CW, okładzina podwójna z płyty GKB, GKF. GKB lub GKF x 12,5 SW K234 Ściana Fireboard A1 - konstrukcja pojedyncza z profili CW, okładzina pojedyncza z płyty Fireboard Fireboard SW 972/1990 W118 Ściana bezpieczeństwa - konstrukcja pojedyncza z profili CW, okładzina potrójna z płyty GKF z warstwą blachy GKF 3 x 12, z badań MA39 2x0,5 mm blachy VFA W 131 Ściana ogniowa - konstrukcja pojedyncza z profili CW, okładzina potrójna z płyty GKF z warstwą blachy GKF x 12,5 + SW ,5 mm blachy W131 Ściana ogniowa - konstrukcja pojedyncza z profili CW, okładzina podwójna z płyty GKF z warstwą blachy GKF , SW ,5 mm blachy W 132 Ściana ogniowa A1 - konstrukcja pojedyncza z profili CW, okładzina podwójna z płyty Fireboard z warstwą blachy Fireboard 2 x ,5 mm SW blachy 19

20 Przegrody rozdzielające R w Ściany szkieletowe Wartości obliczeniowe oznaczonego współczynnika izolacyjności akustycznej R w Dane techniczne Izolacyjność akustyczna Aprobata System Wymiary w mm Warstwa izolacji 2) Profil Okładzina Grubość R w D h rodzaj/grubość d mm db W352 Masywna ściana ryglowa - konstrukcja pojedyncza z profili CW, okładzina pojedyncza z płyty masywnej GKF max. 300cm 90/ Płyta 100/ masywna bez 40 GKF 115/ /25 003/ / W353 Ściana mieszkaniowa - konstrukcja pojedyncza z profili CW, okładzina pojedyncza z płyty masywnej GKF 100 cm 90/ bez Płyta 100/ masywna GKF 115/ / / / W355 Ściana mieszkaniowa - konstrukcja podwójna z profili CW, okładzina pojedyncza z płyty masywnej GKF 100 cm 145/ x40 53 Płyta 165/ masywna GKF 195/ /25 2x / / x80 56 W356 Ściana mieszkaniowa instalacyjna - konstrukcja podwójna z profili CW, okładzina pojedyncza z płyty masywnej GKF 62,5-100 cm Płyta masywna GKF /25 003/2002 W325 Ściana z płyty panelowej na konstrukcji z profili CW Płyta 40 panelowa GKF SW

21 R w Przegrody rozdzielające Ściany na konstrukcji drewnianej Wartości obliczeniowe oznaczonego współczynnika izolacyjności akustycznej R w Dane techniczne Izolacyjność akustyczna Aprobata System Wymiary w mm Warstwa izolacji 2) Profil Okładzina Grubość R w D h rodzaj/grubość d mm db W121 Ściana na konstrukcji drewnianej, okładzina pojedyncza z płyty GKB, GKF lub Piano GKB lub GKF 12,5 40 SW Płyta Piano 39 W122 Ściana na konstrukcji drewnianej, okładzina podwójna z płyty GKB, GKF, Piano lub Diamant GKB 40 lub GKF 2 x12, Płyta Piano/Diamant 43 W125 Ściana na konstrukcji drewnianej podwójnej, okładzina podwójna z płyty GKB, GKF, Piano lub Dimant (2x60) GKB lub GKF (2x80) 60 2 x12,5 2 x Płyta Piano/ (2x60) Diamant W324 Ściana z płyty panelowej na konstrukcji drewnianej, okładzina pojedyncza z płyty panelowej GKF. SW /2002 SW /2002 Płyta panelowa GKF SW W551 Ściana zewnętrzna na konstrukcji drewnianej 12,5 110,5 80 GKB/GKBI(na zewn.) lub 137,5 80 GKF/GKFI SW99071 (z profilem sprężystym 60/27) (wewn.) W553 Ściana zamykająca budynku na konstrukcji drewnianej 2 x 18 (na zewn.) 52 GKF z badań GKFI ( wewn.) 70 P-BA 169/1999 W555 Ściana wewnętrzna na konstrukcji drewnianej GKB/GKBI GKF/GKFI (z profilem sprężystym 60/27) SW W557 Ściana działowa na konstrukcji drewnianej GKF/ GKFI 2 x SW (z profilem sprężystym 60/27) 21

22 Spełnienie wymagań akustycznych określonych przez normę, wymaga uwzględnienia parametrów przegród oraz sposobu ich łączenia. Im wymaganie wyższe, tym wartość R L, W oraz R W powinny być większe. Kto będzie posługiwał się tylko współczynnikiem izolacyjności akustycznej R W dla pojedynczych przegród budowlanych, ten będzie uzyskiwał niezadowalające wyniki, ponieważ przenoszenie boczne decyduje o wypadkowej izolacyjności R`W przegrody. Jedna tylko luka w izolacji przegród bocznych jak np. ciągła wylewka, lekki element fasadowy czy mur z pustaków, tak bardzo obniża współczynnik izolacyjności, że różnice są nie do przewidzenia. Każde odpowiedzialne projektowanie rozpoczynać się powinno od określenia izolacyjności akustycznej wzdłużnej przegrody R L,W. Dopiero gdy zostanie ustalone właściwe połączenie przegrody z przegrodą boczną, należy dobrać właściwy rodzaj przegrody. Niezbędna izolacyjność akustyczna R W ścian działowych niezbędna do spełnienia wymagań i zaleceń R`W wg DIN 41 Ściany Pomiędzy salami dla chorych Pomiędzy korytarzami i salami dla chorych Pomiędzy pomieszczeniami biurowymi Pomiędzy korytarzami i pomieszczeniami j.w Pomiędzy pomieszczeniami cichymi i głośnymi np. pokojami dziennymi i sypialniami dla dzieci Pomiędzy salami operacyjnymi i salami opieki Pomiędzy korytarzami i pomieszczeniami j.w Pomiędzy pomieszczeniami biurowymi Pomiędzy korytarzami i pomieszczeniami j.w. Pomiędzy pomieszczeniami do zadań o charakterze poufnym np. pomiędzy biurami dyrekcji i sekretariatami Pomiędzy korytarzami i pomieszczeniami j.w. Pomiędzy pomieszczeniami lekcyjnymi, noclegowymi, dla chorych, badań i spotkań Pomiędzy korytarzami i pomieszczeniami j.w. Pomiędzy pomieszczeniami pracy, dla chorych i opieki Pomiędzy pomieszczeniami cichymi i głośnymi np. pokojami dziennymi i sypialniami dla dzieci Pomiędzy ścianami klatek schodowych i korytarzy Pomiędzy salami lekcyjnymi i klatkami schodowymi Pomiędzy pomieszczeniami noclegowymi i dla chorych Pomiędzy korytarzami i pomieszczeniami j.w. Pomiędzy pomieszczeniami do zadań o charakterze poufnym np. pomiędzy biurami dyrekcji i sekretariatami Pomiędzy korytarzami i pomieszczeniami j.w. Ściany działowe mieszkań oraz pomiędzy pomieszczeniami biurowymi Pomiędzy pomieszczeniami lekcyjnymi i muzycznymi Pomiędzy salami zabaw i świetlicami Pomiędzy pomieszczeniami kuchennymi w hotelach, szpitalach, sanatoriach i restauracjach W restauracjach czynnych do Ściany działowe mieszkań oraz pomiędzy pomieszczeniami biurowymi Ściany klatek schodowych i przy korytarzach Ściany działowe domów Pomieszczenia ze szczególnie głośnymi urządzeniami technicznymi Pomieszczenia pracy w warsztatach i punktach sprzedaży A - wymóg V - propozycja podwyższonej izolacji z zewnątrz En - zalecenie normalnej izolacji od wewnątrz Ee - zaleceni podwyższonej izolacji od wewnątrz 22

23 Izolacyjność akustyczna Prognozowane wartości wynikowej izolacyjności akustycznej R w Prognozowane wartości Związek pomiędzy współczynnikiem izolacyjności akustycznej (wartością laboratoryjną R w ), a rzeczywistą izolacyjnością akustyczną R`w, która uzyskiwana jest na budowie przy współpracy przegrody właściwej z 09 DIN 4109 Wynikowa izolacyjność akustyczna wzdłużna R L,w sąsiasujących elementów budynku w db R w w db konstrukcjami pobocznymi pokazana jest w tabeli obok. Ocena współczynników na podstawie wynikowej izolacyjności określeniami "niekorzystny" czy "normalny" wprowadzona została arbitralnie i służy podkreśleniu możliwych do osiągnięcia wartości. Wartości pośrednie plasujące się w rastrze 5dB mogą być określane za pomocą interpolacji liniowej. Wartości w tabeli mają ułatwić wybór właściwych przegród oddzielających (np. ścian na konstrukcji metalowej) w zależności od współpracujących przegród bocznych. Jeżeli wymagana izolacyjność akustyczna poszczególnych pomieszczeń hotelowych czy szpitalnych wynosi 47 db, to możliwe jest to do osiągnięcia tylko jeżeli wynikowa izolacyjność przegród bocznych wynosi 50dB (obliczeniowo Wyższe wymagania można osiągnąć jedynie po podwyższeniu R L,w Ściana działowa R w w db 47dB). Jeżeli warunek ten nie zostanie spełniony, to izolacyjność właściwej przegrody może być tak dobra jak tylko chce, a wynikowa izolacyjność akustyczna pomieszczenia i tak nie zostanie = niskie wymagania izolacyjności akustycznej, dla R w do 42 db wymagany parametr Rw do 45 db = średnie wymagania izolacyjności akustycznej, dla R w do 47 db wymagany parametr Rw do 50 db = wysoki wymagania izolacyjności akustycznej, dla R w do 57 db wymagany parametr Rw do 60 db osiągnięta! Jeżeli wynikowa izolacyjność w pomieszczeniu wynosi 45dB, to nawet jeśli zastosujemy przegrodę o izolacyjności 65dB nie poprawimy izolacyjności wynikowej i pozostanie ona nadal na poziomie 45dB. 23

24 Związek pomiędzy izolacyjnością akustyczną właściwą przegród Rw i współpracujących z nią przegród bocznych ( R L,W ) sprowadza się do zależności określonej wzorem matematycznym wyrażającym przybliżoną izolacyjność akustyczną właściwą R'w. Równanie można sprowadzić do algorytmu graficznego gwarantującego dokonanie oszacowania z dużą dokładnością. Przedstawiony schemat obliczeniowy doskonale nadaje się do szybkiej weryfikacji izolacyjności akustycznej projektowanych elementów budowlanych. Obliczenia 24

25 Wzór do wyliczenia izolacyjności akustycznej R w Przykład 25

26 Wzór na wylicznie izolacyjności akustycznej R w,r Schemat 26

27 Notatki 27

28 Knauf Sp. z o.o. ul. Światowa 25, Warszawa, tel.: (022) , fax: , mail@knauf.pl, Knauf w internecie: AKUSTY/POL/PL/03.03/ŁU/PL WYDANIE 1
