1 SPECYFIKACJA TECHNICZNA B Nawierzchnia poliuretanowa CPV Roboty w zakresie róŝnych nawierzchni

2 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot ST Przedmiotem niniejszej szczegółowej specyfikacji technicznej B są wymagania ogólne dotyczące wykonania i odbioru robót związanych z wykonaniem i pielęgnacją nawierzchni poliuretanowej Zakres stosowania ST Specyfikacja Techniczna stanowi część dokumentacji przetargowej i naleŝy je stosować w zlecaniu i wykonaniu robót opisanych w Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji technicznej ST dotyczą zasad prowadzenia robót związanych z wykonywaniem wykonaniem i pielęgnacją nawierzchni poliuretanowej boisk sportowego i bieŝni Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST Wymagania ogólne Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne. Wykonawca robót jest odpowiedzialny za jakość wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inspektora nadzoru. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne Wymagania dla materiałów nawierzchni Projektowana nawierzchnia poliuretanowa typu o grubości ok. 13 mm jest przepuszczalna dla wody i składa się z dwóch warstw: - dolna - układana maszynowo bezspoinowa warstwa elastyczna - mieszanina granulatu o fr. 1-4 mm połączonego lepiszczem poliuretanowym o grubości ok. 11 mm. - górna (uŝytkowa) - układana maszynowo metodą wysokociśnieniowego natrysku - system poliuretanowy uzupełniony granulatem o fr. 0,5-1,5 mm o grubości ok. 2 mm. Projektuje się linie boiska w kolorze białym, Ŝółtym i niebieskim malowane specjalistyczną farbą poliuretanową.

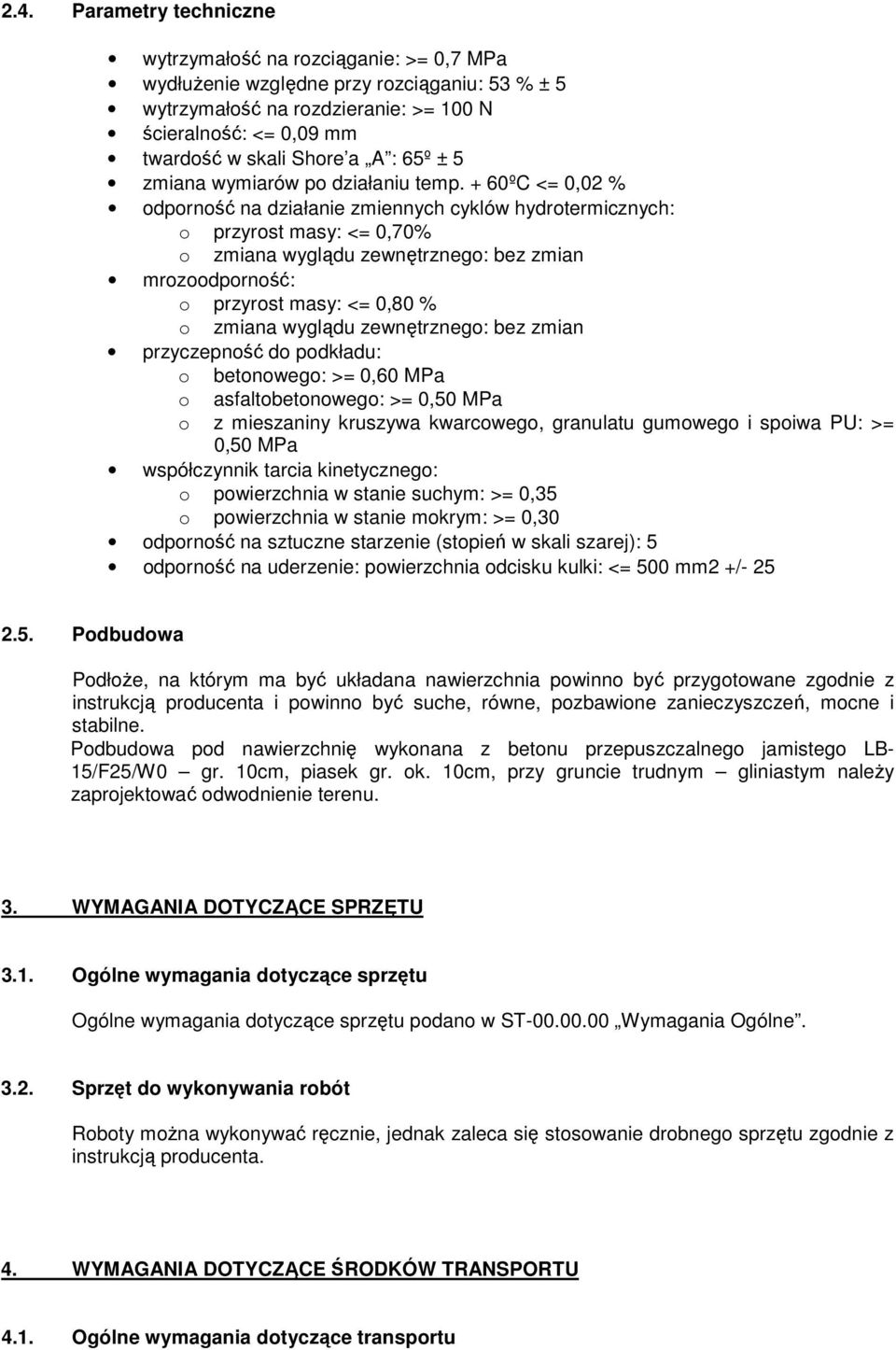

3 2.4. Parametry techniczne wytrzymałość na rozciąganie: >= 0,7 MPa wydłuŝenie względne przy rozciąganiu: 53 % ± 5 wytrzymałość na rozdzieranie: >= 100 N ścieralność: <= 0,09 mm twardość w skali Shore a A : 65º ± 5 zmiana wymiarów po działaniu temp. + 60ºC <= 0,02 % odporność na działanie zmiennych cyklów hydrotermicznych: o przyrost masy: <= 0,70% o zmiana wyglądu zewnętrznego: bez zmian mrozoodporność: o przyrost masy: <= 0,80 % o zmiana wyglądu zewnętrznego: bez zmian przyczepność do podkładu: o betonowego: >= 0,60 MPa o asfaltobetonowego: >= 0,50 MPa o z mieszaniny kruszywa kwarcowego, granulatu gumowego i spoiwa PU: >= 0,50 MPa współczynnik tarcia kinetycznego: o powierzchnia w stanie suchym: >= 0,35 o powierzchnia w stanie mokrym: >= 0,30 odporność na sztuczne starzenie (stopień w skali szarej): 5 odporność na uderzenie: powierzchnia odcisku kulki: <= 500 mm2 +/ Podbudowa PodłoŜe, na którym ma być układana nawierzchnia powinno być przygotowane zgodnie z instrukcją producenta i powinno być suche, równe, pozbawione zanieczyszczeń, mocne i stabilne. Podbudowa pod nawierzchnię wykonana z betonu przepuszczalnego jamistego LB- 15/F25/W0 gr. 10cm, piasek gr. ok. 10cm, przy gruncie trudnym gliniastym naleŝy zaprojektować odwodnienie terenu. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST Wymagania Ogólne Sprzęt do wykonywania robót Roboty moŝna wykonywać ręcznie, jednak zaleca się stosowanie drobnego sprzętu zgodnie z instrukcją producenta. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU 4.1. Ogólne wymagania dotyczące transportu

+ 60ºC <= 0,02 % odporność na działanie zmiennych cyklów hydrotermicznych: o przyrost masy: <= 0,70% o zmiana wyglądu zewnętrznego: bez zmian mrozoodporność: o przyrost masy: <= 0,80 % o zmiana

4 Ogólne wymagania dotyczące transportu podano w ST Wymagania Ogólne Transport materiałów Materiały mogą być przewoŝone dowolnymi środkami transportu spełniającymi wymagania ruchu drogowego, pod warunkiem, Ŝe nie uszkodzi ani teŝ nie pogorszy jakości transportowanych materiałów. Wyroby wchodzące w skład zestawów powinny być dostarczane w oryginalnych opakowaniach producenta oraz przechowywane i transportowane zgodnie z instrukcją Producenta, w sposób zapewniający niezmienność ich właściwości technicznych. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST Wymagania Ogólne Instrukcja układania nawierzchni poliuretanowej Zgodnie z wytycznymi producenta Wymagane dokumenty dotyczące nawierzchni - aprobata ITB - atest PZH - atest Instytutu Ochrony Środowiska 5.4. Generalne zasady konserwacji i uŝytkowania nawierzchni poliuretanowych Szczegółowe wytyczne na temat zasad uŝytkowania i programu konserwcji boiska zawiera Karta Gwarancyjna opracowana przez producenta nawierzchni. UWAGI: - wykładziny powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania; - projekt powinien być zgodny z właściwymi normami i obowiązującymi przepisami, w szczególności z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 z 2002 r., poz. 690); - projekt techniczny obiektu sportowego lub rekreacyjnego powinien uwzględniać właściwości techniczno-uŝytkowe wykładziny; - wykonanie i odbiór urządzeń sportowych na podstawie aprobat technicznych ITB, atestów higienicznych, wymogów PpoŜ, warunków technicznych stosowania i Polskich Norm; 6. OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST Wymagania Ogólne.

5 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania Ogólne Jednostka obmiarowa Jednostką obmiarową jest m 2 powierzchni wykonanej i odebranej nawierzchni. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST Wymagania Ogólne. 9. OPIS SPOSOBU ROZLICZENIA ROBÓT 9.1. Ogólne zasady dotyczące podstawy płatności Ogólne zasady dotyczące podstawy płatności podano w ST Wymagania Ogólne. 10. PRZEPISY I DOKUMENTY ZWIĄZANE Instrukcje i karty techniczne producenta nawierzchni

Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST-00.00.00 Wymagania Ogólne. 9. OPIS SPOSOBU ROZLICZENIA ROBÓT 9.1.
