1 EKSPERTYZA TECHNICZNA BUDYNKU BURSY SZKOLNEJ Nr 1 Obiekt: BUDYNEK BURSY SZKOLNEJ Nr 1 Lokalizacja: Zambrów ul. Obwodowa 2 Inwestor: Zarząd Powiatu Zambrowskiego Zambrów, ul. Fabryczna 3 Autor: inŝ. Marian Bubrowski upr. bud. nr SUW 50/98 BIAŁYSTOK

Obwodowa 2 Inwestor: Zarząd Powiatu Zambrowskiego 18-300 Zambrów,

2 ZAWARTOŚĆ OPRACOWANIA : 1. DANE OGÓLNE 2. OPIS OBIEKTU i OCENA STANU TECHNICZNEGO 3. ZAKRES PROJEKTOWANYCH ZMIAN 4. WNIOSKI I ZALECENIA

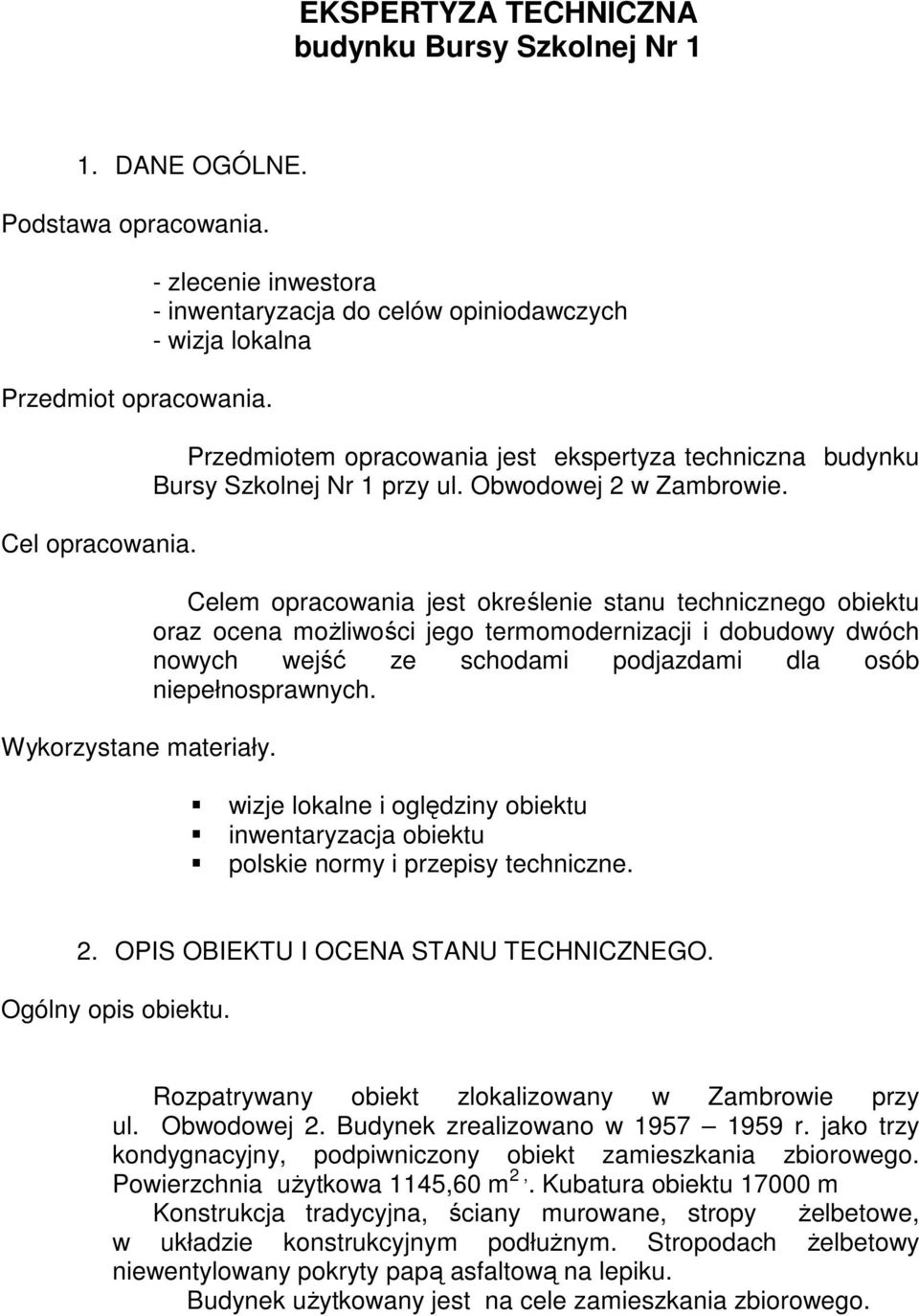

3 EKSPERTYZA TECHNICZNA budynku Bursy Szkolnej Nr 1 1. DANE OGÓLNE. Podstawa opracowania. Przedmiot opracowania. Cel opracowania. Wykorzystane materiały. - zlecenie inwestora - inwentaryzacja do celów opiniodawczych - wizja lokalna Przedmiotem opracowania jest ekspertyza techniczna budynku Bursy Szkolnej Nr 1 przy ul. Obwodowej 2 w Zambrowie. Celem opracowania jest określenie stanu technicznego obiektu oraz ocena moŝliwości jego termomodernizacji i dobudowy dwóch nowych wejść ze schodami podjazdami dla osób niepełnosprawnych. wizje lokalne i oględziny obiektu inwentaryzacja obiektu polskie normy i przepisy techniczne. 2. OPIS OBIEKTU I OCENA STANU TECHNICZNEGO. Ogólny opis obiektu. Rozpatrywany obiekt zlokalizowany w Zambrowie przy ul. Obwodowej 2. Budynek zrealizowano w r. jako trzy kondygnacyjny, podpiwniczony obiekt zamieszkania zbiorowego. Powierzchnia uŝytkowa 1145,60 m 2,. Kubatura obiektu m Konstrukcja tradycyjna, ściany murowane, stropy Ŝelbetowe, w układzie konstrukcyjnym podłuŝnym. Stropodach Ŝelbetowy niewentylowany pokryty papą asfaltową na lepiku. Budynek uŝytkowany jest na cele zamieszkania zbiorowego.

Celem opracowania jest określenie stanu technicznego obiektu oraz ocena moŝliwości jego termomodernizacji i dobudowy dwóch nowych wejść ze schodami podjazdami dla osób niepełnosprawnych.

4 Elementy konstrukcji obiektu i ocena stanu technicznego. Warunki wodno-gruntowe Fundamenty. Ściany zewnętrzne. Na podstawie dokonanej wizji lokalnej i wywiadu środowiskowego stwierdzono w poziomie posadowienia podłoŝe gruntowe zbudowane z gruntów piaszczystych wykształconych w postaci piasków drobnych i średniozagęszczonych. Woda gruntowa nie występowała na głębokości 2,0 m. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 28 września 1998 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych według 7 projektowany obiekt zaliczono do drugiej kategorii geotechnicznej. Ławy fundamentowe betonowe. Brak spękań ścian i odkształceń mogących świadczyć o występowaniu wysadzin lub nadmiernych osiadań obiektu. Ściany zewnętrzne gr. 59 cm i 46 cm murowane z cegły ceramicznej pełnej na zaprawie wapienno-cementowej. Ściany nie wykazują spękań i zniszczeń mogących świadczyć o nieprawidłowej pracy fundamentów i występowaniu nadmiernych osiadań. Ściany wewnętrzne konstrukcyjne. Ścianki działowe. Stropy. Ściany wewnętrzne konstrukcyjne gr. 59 cm i 46 cm, murowane z cegły ceramicznej na zaprawie cementowo-wapiennej - stan techniczny dobry. Ścianki działowe gr. 12 cm, murowane z cegły ceramicznej na zaprawie cementowo-wapiennej stan techniczny dobry. Nie stwierdza się występowania spękań. W budynku zastosowano stropy Ŝelbetowe, o rozpiętości ok.6,00 m. Stropy oparte na ścianach podłuŝnych. Stan techniczny stropów dobry, nie występują nadmierne ugięcia i zarysowania.

średniozagęszczonych. Woda gruntowa nie występowała na głębokości 2,0 m. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 28 września 1998 r.

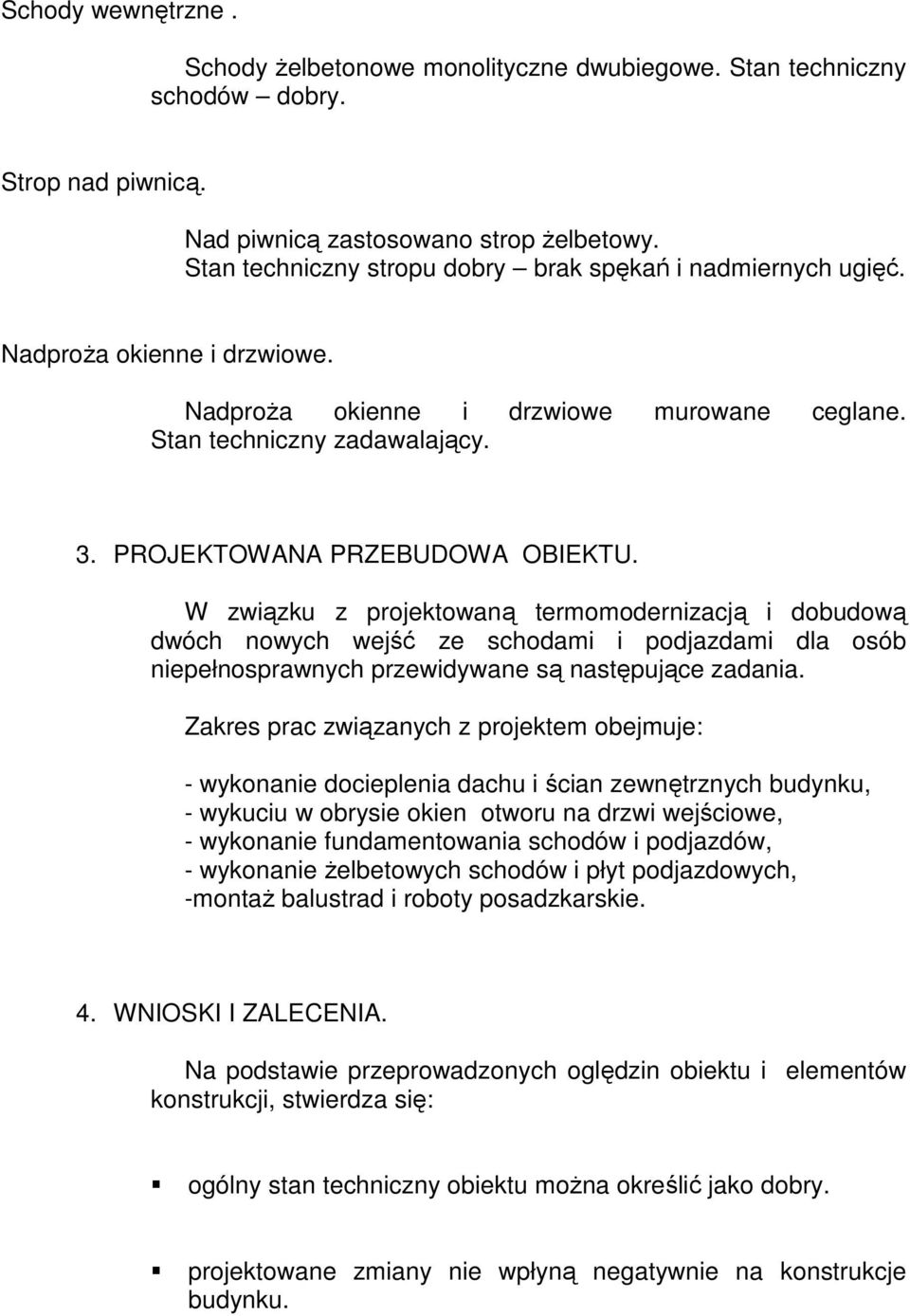

5 Schody wewnętrzne. Schody Ŝelbetonowe monolityczne dwubiegowe. Stan techniczny schodów dobry. Strop nad piwnicą. Nad piwnicą zastosowano strop Ŝelbetowy. Stan techniczny stropu dobry brak spękań i nadmiernych ugięć. NadproŜa okienne i drzwiowe. NadproŜa okienne i drzwiowe murowane ceglane. Stan techniczny zadawalający. 3. PROJEKTOWANA PRZEBUDOWA OBIEKTU. W związku z projektowaną termomodernizacją i dobudową dwóch nowych wejść ze schodami i podjazdami dla osób niepełnosprawnych przewidywane są następujące zadania. Zakres prac związanych z projektem obejmuje: - wykonanie docieplenia dachu i ścian zewnętrznych budynku, - wykuciu w obrysie okien otworu na drzwi wejściowe, - wykonanie fundamentowania schodów i podjazdów, - wykonanie Ŝelbetowych schodów i płyt podjazdowych, -montaŝ balustrad i roboty posadzkarskie. 4. WNIOSKI I ZALECENIA. Na podstawie przeprowadzonych oględzin obiektu i elementów konstrukcji, stwierdza się: ogólny stan techniczny obiektu moŝna określić jako dobry. projektowane zmiany nie wpłyną negatywnie na konstrukcje budynku.

PROJEKTOWANA PRZEBUDOWA OBIEKTU. W związku z projektowaną termomodernizacją i dobudową dwóch nowych wejść ze schodami i podjazdami dla osób niepełnosprawnych przewidywane są następujące zadania.

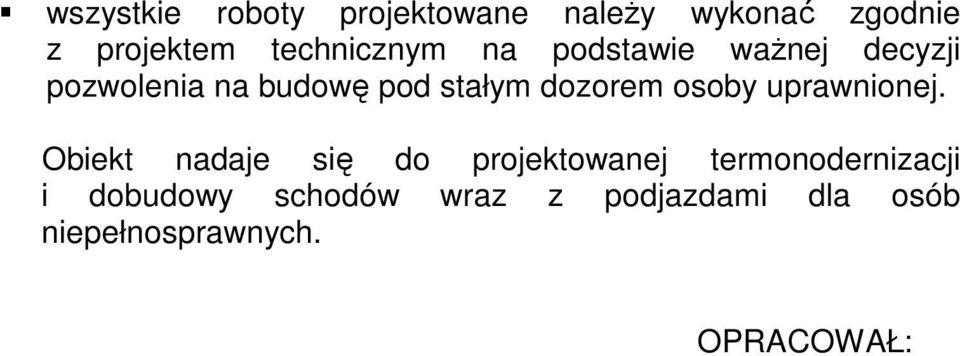

6 wszystkie roboty projektowane naleŝy wykonać zgodnie z projektem technicznym na podstawie waŝnej decyzji pozwolenia na budowę pod stałym dozorem osoby uprawnionej. Obiekt nadaje się do projektowanej termonodernizacji i dobudowy schodów wraz z podjazdami dla osób niepełnosprawnych. OPRACOWAŁ:
