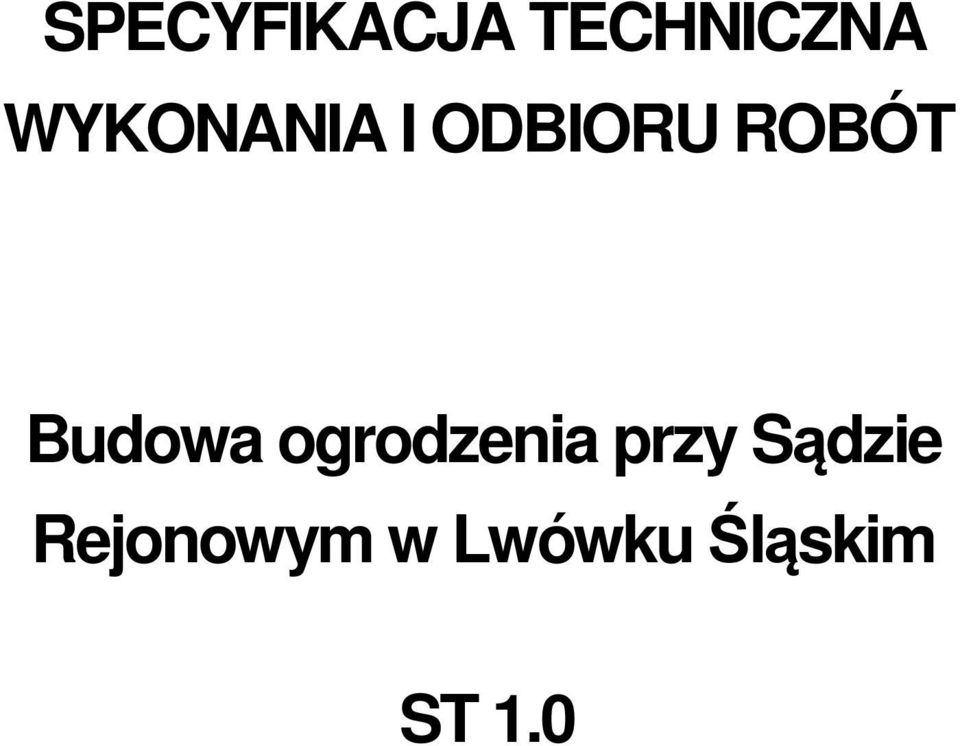

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Budowa ogrodzenia przy Sądzie Rejonowym w Lwówku Śląskim ST 1.0

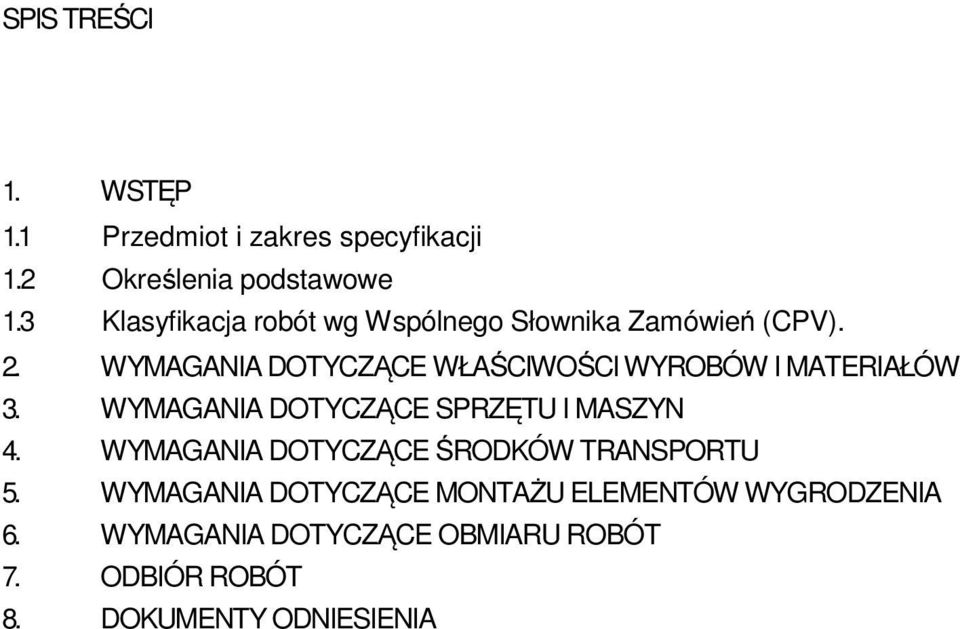

2 SPIS TREŚCI 1. WSTĘP 1.1 Przedmiot i zakres specyfikacji 1.2 Określenia podstawowe 1.3 Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV). 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW I MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU 5. WYMAGANIA DOTYCZĄCE MONTAŻU ELEMENTÓW WYGRODZENIA 6. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT 7. ODBIÓR ROBÓT 8. DOKUMENTY ODNIESIENIA

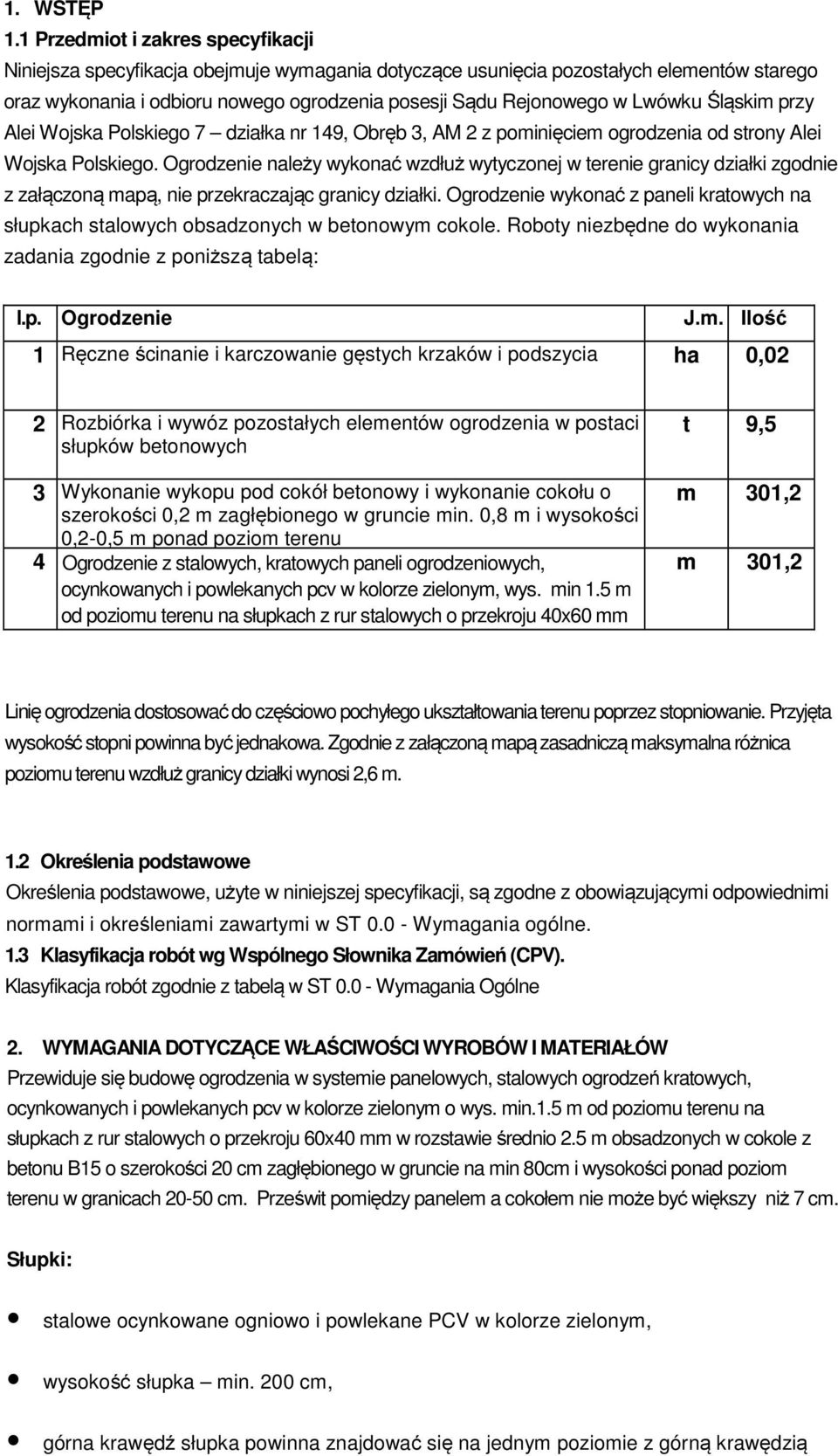

3 1. WSTĘP 1.1 Przedmiot i zakres specyfikacji Niniejsza specyfikacja obejmuje wymagania dotyczące usunięcia pozostałych elementów starego oraz wykonania i odbioru nowego ogrodzenia posesji Sądu Rejonowego w Lwówku Śląskim przy Alei Wojska Polskiego 7 działka nr 149, Obręb 3, AM 2 z pominięciem ogrodzenia od strony Alei Wojska Polskiego. Ogrodzenie należy wykonać wzdłuż wytyczonej w terenie granicy działki zgodnie z załączoną mapą, nie przekraczając granicy działki. Ogrodzenie wykonać z paneli kratowych na słupkach stalowych obsadzonych w betonowym cokole. Roboty niezbędne do wykonania zadania zgodnie z poniższą tabelą: l.p. Ogrodzenie J.m. Ilość 1 Ręczne ścinanie i karczowanie gęstych krzaków i podszycia ha 0,02 2 Rozbiórka i wywóz pozostałych elementów ogrodzenia w postaci słupków betonowych 3 Wykonanie wykopu pod cokół betonowy i wykonanie cokołu o szerokości 0,2 m zagłębionego w gruncie min. 0,8 m i wysokości 0,2-0,5 m ponad poziom terenu 4 Ogrodzenie z stalowych, kratowych paneli ogrodzeniowych, ocynkowanych i powlekanych pcv w kolorze zielonym, wys. min 1.5 m od poziomu terenu na słupkach z rur stalowych o przekroju 40x60 mm t 9,5 m 301,2 m 301,2 Linię ogrodzenia dostosować do częściowo pochyłego ukształtowania terenu poprzez stopniowanie. Przyjęta wysokość stopni powinna być jednakowa. Zgodnie z załączoną mapą zasadniczą maksymalna różnica poziomu terenu wzdłuż granicy działki wynosi 2,6 m. 1.2 Określenia podstawowe Określenia podstawowe, użyte w niniejszej specyfikacji, są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w ST Wymagania ogólne. 1.3 Klasyfikacja robót wg Wspólnego Słownika Zamówień (CPV). Klasyfikacja robót zgodnie z tabelą w ST Wymagania Ogólne 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW I MATERIAŁÓW Przewiduje się budowę ogrodzenia w systemie panelowych, stalowych ogrodzeń kratowych, ocynkowanych i powlekanych pcv w kolorze zielonym o wys. min.1.5 m od poziomu terenu na słupkach z rur stalowych o przekroju 60x40 mm w rozstawie średnio 2.5 m obsadzonych w cokole z betonu B15 o szerokości 20 cm zagłębionego w gruncie na min 80cm i wysokości ponad poziom terenu w granicach cm. Prześwit pomiędzy panelem a cokołem nie może być większy niż 7 cm. Słupki: stalowe ocynkowane ogniowo i powlekane PCV w kolorze zielonym, wysokość słupka min. 200 cm, górna krawędź słupka powinna znajdować się na jednym poziomie z górną krawędzią

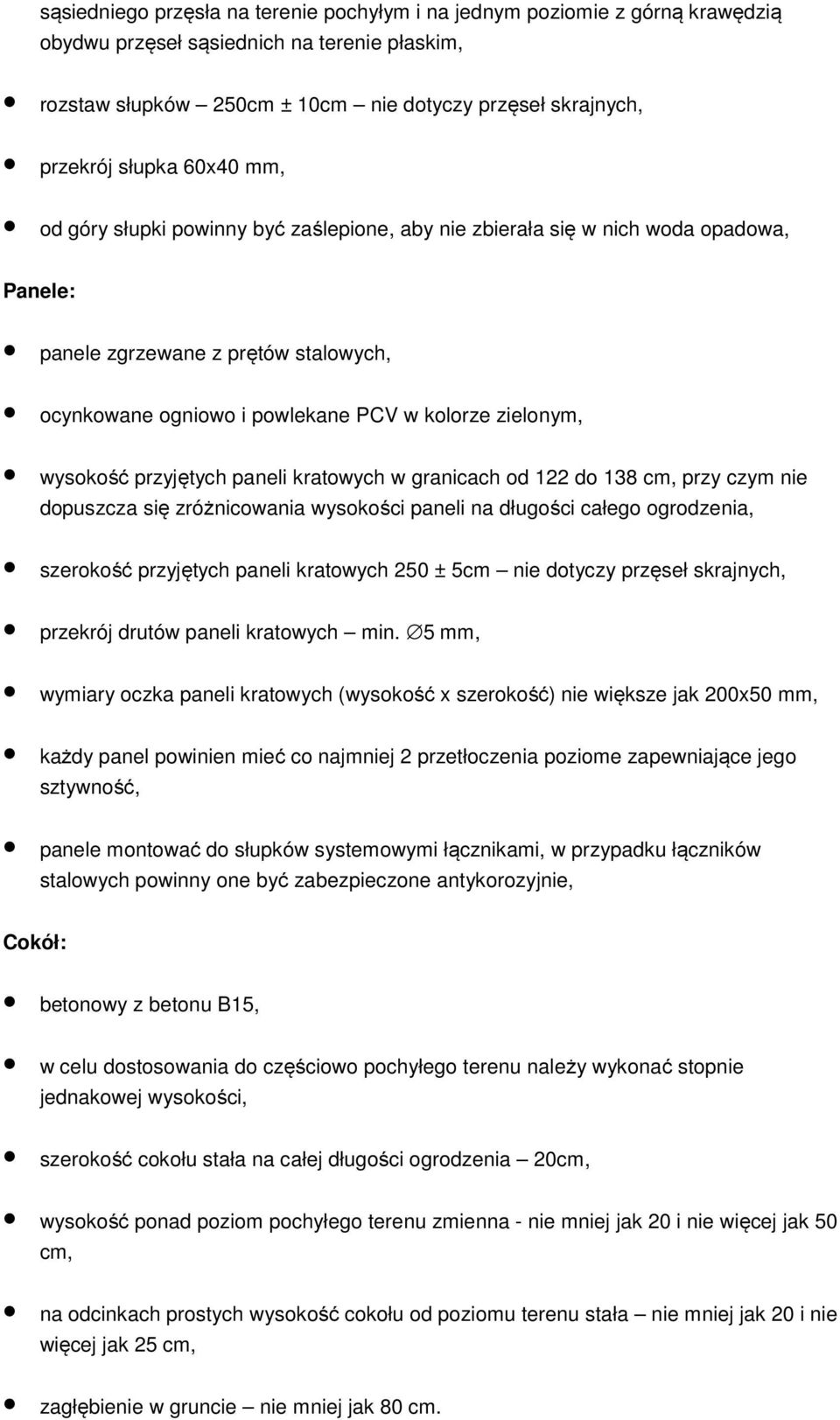

4 sąsiedniego przęsła na terenie pochyłym i na jednym poziomie z górną krawędzią obydwu przęseł sąsiednich na terenie płaskim, rozstaw słupków 250cm ± 10cm nie dotyczy przęseł skrajnych, przekrój słupka 60x40 mm, od góry słupki powinny być zaślepione, aby nie zbierała się w nich woda opadowa, Panele: panele zgrzewane z prętów stalowych, ocynkowane ogniowo i powlekane PCV w kolorze zielonym, wysokość przyjętych paneli kratowych w granicach od 122 do 138 cm, przy czym nie dopuszcza się zróżnicowania wysokości paneli na długości całego ogrodzenia, szerokość przyjętych paneli kratowych 250 ± 5cm nie dotyczy przęseł skrajnych, przekrój drutów paneli kratowych min. 5 mm, wymiary oczka paneli kratowych (wysokość x szerokość) nie większe jak 200x50 mm, każdy panel powinien mieć co najmniej 2 przetłoczenia poziome zapewniające jego sztywność, panele montować do słupków systemowymi łącznikami, w przypadku łączników stalowych powinny one być zabezpieczone antykorozyjnie, Cokół: betonowy z betonu B15, w celu dostosowania do częściowo pochyłego terenu należy wykonać stopnie jednakowej wysokości, szerokość cokołu stała na całej długości ogrodzenia 20cm, wysokość ponad poziom pochyłego terenu zmienna - nie mniej jak 20 i nie więcej jak 50 cm, na odcinkach prostych wysokość cokołu od poziomu terenu stała nie mniej jak 20 i nie więcej jak 25 cm, zagłębienie w gruncie nie mniej jak 80 cm.

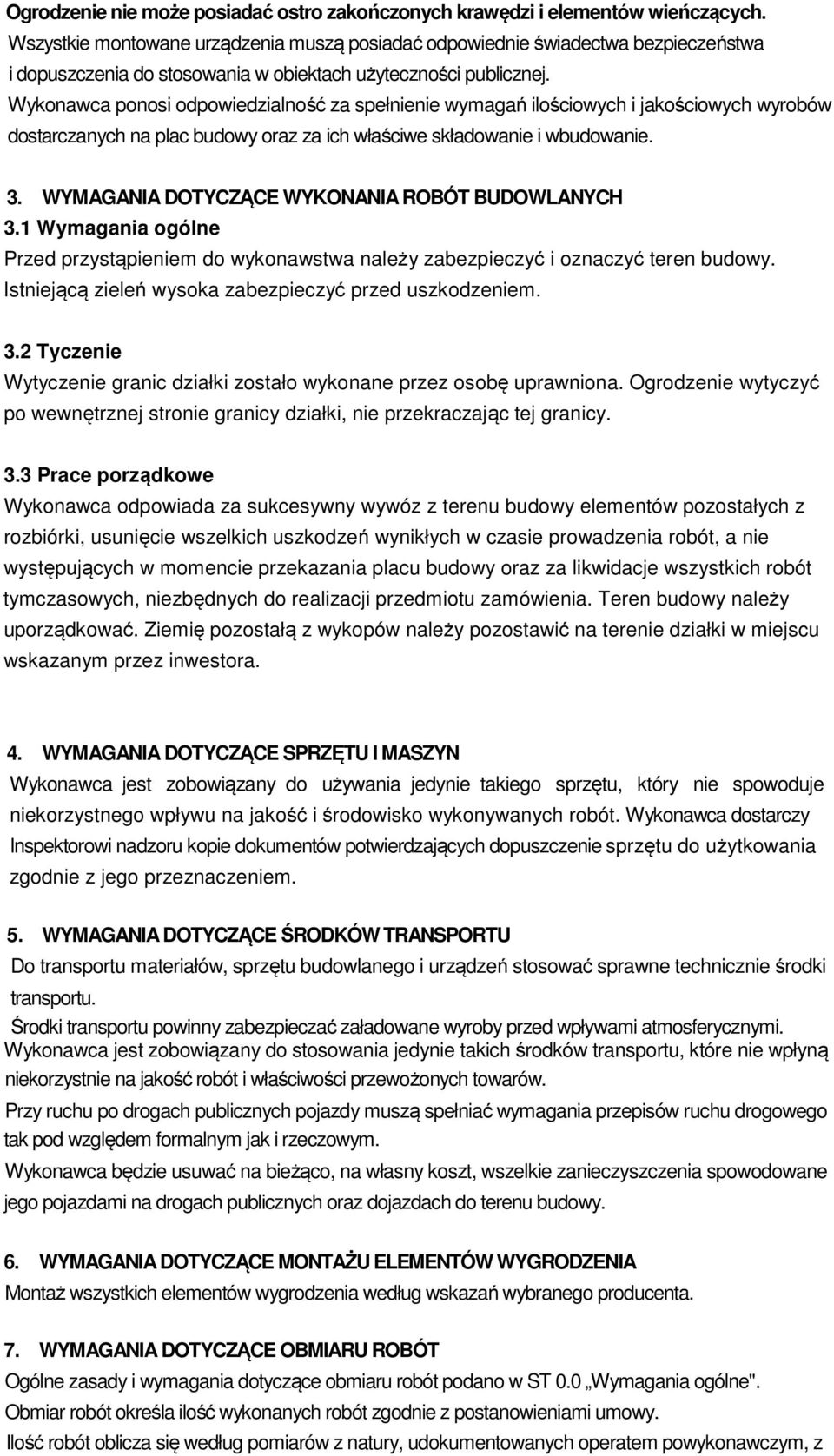

5 Ogrodzenie nie może posiadać ostro zakończonych krawędzi i elementów wieńczących. Wszystkie montowane urządzenia muszą posiadać odpowiednie świadectwa bezpieczeństwa i dopuszczenia do stosowania w obiektach użyteczności publicznej. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych wyrobów dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie. 3. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 3.1 Wymagania ogólne Przed przystąpieniem do wykonawstwa należy zabezpieczyć i oznaczyć teren budowy. Istniejącą zieleń wysoka zabezpieczyć przed uszkodzeniem. 3.2 Tyczenie Wytyczenie granic działki zostało wykonane przez osobę uprawniona. Ogrodzenie wytyczyć po wewnętrznej stronie granicy działki, nie przekraczając tej granicy. 3.3 Prace porządkowe Wykonawca odpowiada za sukcesywny wywóz z terenu budowy elementów pozostałych z rozbiórki, usunięcie wszelkich uszkodzeń wynikłych w czasie prowadzenia robót, a nie występujących w momencie przekazania placu budowy oraz za likwidacje wszystkich robót tymczasowych, niezbędnych do realizacji przedmiotu zamówienia. Teren budowy należy uporządkować. Ziemię pozostałą z wykopów należy pozostawić na terenie działki w miejscu wskazanym przez inwestora. 4. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. Wykonawca dostarczy Inspektorowi nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania zgodnie z jego przeznaczeniem. 5. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Do transportu materiałów, sprzętu budowlanego i urządzeń stosować sprawne technicznie środki transportu. Środki transportu powinny zabezpieczać załadowane wyroby przed wpływami atmosferycznymi. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewożonych towarów. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego tak pod względem formalnym jak i rzeczowym. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 6. WYMAGANIA DOTYCZĄCE MONTAŻU ELEMENTÓW WYGRODZENIA Montaż wszystkich elementów wygrodzenia według wskazań wybranego producenta. 7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT Ogólne zasady i wymagania dotyczące obmiaru robót podano w ST 0.0 Wymagania ogólne". Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami umowy. Ilość robót oblicza się według pomiarów z natury, udokumentowanych operatem powykonawczym, z

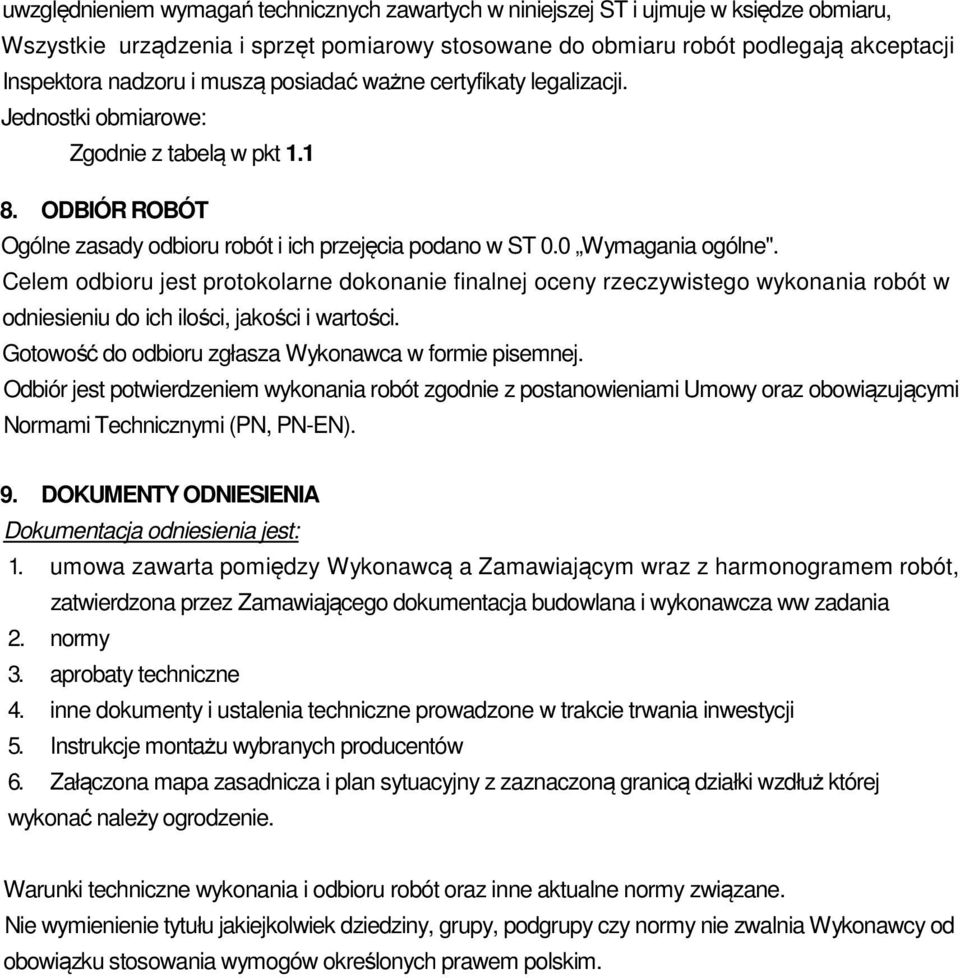

6 uwzględnieniem wymagań technicznych zawartych w niniejszej ST i ujmuje w księdze obmiaru, Wszystkie urządzenia i sprzęt pomiarowy stosowane do obmiaru robót podlegają akceptacji Inspektora nadzoru i muszą posiadać ważne certyfikaty legalizacji. Jednostki obmiarowe: Zgodnie z tabelą w pkt ODBIÓR ROBÓT Ogólne zasady odbioru robót i ich przejęcia podano w ST 0.0 Wymagania ogólne". Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru zgłasza Wykonawca w formie pisemnej. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Umowy oraz obowiązującymi Normami Technicznymi (PN, PN-EN). 9. DOKUMENTY ODNIESIENIA Dokumentacja odniesienia jest: 1. umowa zawarta pomiędzy Wykonawcą a Zamawiającym wraz z harmonogramem robót, zatwierdzona przez Zamawiającego dokumentacja budowlana i wykonawcza ww zadania 2. normy 3. aprobaty techniczne 4. inne dokumenty i ustalenia techniczne prowadzone w trakcie trwania inwestycji 5. Instrukcje montażu wybranych producentów 6. Załączona mapa zasadnicza i plan sytuacyjny z zaznaczoną granicą działki wzdłuż której wykonać należy ogrodzenie. Warunki techniczne wykonania i odbioru robót oraz inne aktualne normy związane. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim.
