1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Tytuł zadania inwestycyjnego: BUDOWA LINII 400 KV JASINIEC GRUDZIĄDZ PO NOWEJ TRASIE CZĘŚĆ II PROGRAM FUNKCJONALNO - UŻYTKOWY (PF-U) Konstancin - Jeziorna, lipiec 2013 r.

2 Spis treści: 1. DEFINICJE OPIS PRZEDMIOTU ZAMÓWIENIA Opis ogólny Trasa linii Wprowadzenia nowej linii do stacji elektroenergetycznych Stacja elektroenergetyczna 220/110 kv Jasiniec Sposób wprowadzenia do SE Jasiniec (rysunek nr 6): Stacja elektroenergetyczna 400/220/110 kv Grudziądz Węgrowo Sposób wprowadzenia do SE Grudziądz Węgrowo (rysunek nr 9): ZAKRES PRAC I CZYNNOŚCI ZWIĄZANYCH Z REALIZACJĄ PRZEDMIOTU ZAMÓWIENIA Prace przygotowawcze Prace budowlano-montażowe Demontaże Przebudowa obiektów kolidujących Zakończenie budowy linii WYMAGANIA DOTYCZĄCE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA Wymagania techniczne Wymagania dotyczące projektowanej linii Standardy do projektowania Podstawowe założenia projektowe linii Wymagania klimatyczne Wymagania elektryczne Konstrukcje wsporcze Konstrukcje Gabaryty słupów Zabezpieczenie antykorozyjne konstrukcji Zabezpieczenie przed kradzieżą Fundamenty Uziemienia Przewody fazowe Przewody odgromowe Przewody stalowo-aluminiowe Przewody OPGW Izolacja Osprzęt Oznakowanie linii Prowadzenie linii przez las Oddziaływanie na środowisko Pas technologiczny linii Pole elektromagnetyczne Oddziaływanie akustyczne Oddziaływanie na odbiór radiowy i telewizyjny Wymagania specjalne Wymagane badania i pomiary kontrolne zestawienie zbiorcze Prace na stacjach związane z wprowadzeniem linii Wprowadzenie kabli światłowodowych do budynku technologicznego na terenie stacji Wyłączenia Warunki odbioru prac Wymagania dotyczące dokumentacji Wymagania w zakresie projektu wykonawczego Wymagania w zakresie dokumentacji powykonawczej Pozostałe wymagania Koordynacja prac z obiektami powiązanymi Strona 2 z 57

3 Prowadzenie rokowań, przygotowanie wniosków administracyjnych oraz ich dokumentowanie Prowadzenie rokowań z właścicielami nieruchomości nt uzyskania dostępu do terenu Zasady ogólne prowadzenia rokowań Etap przygotowania rokowań Etap prowadzenia rokowań Przygotowanie i dokumentowanie wniosków administracyjnych w zakresie ograniczenia sposobu korzystania z nieruchomości Dokumentacja formalno-prawna dotycząca ustanowienia służebności przesyłu Komunikacja społeczna Wykaz standardów funkcjonalnych i specyfikacji technicznych SPIS ZAŁĄCZNIKÓW Strona 3 z 57

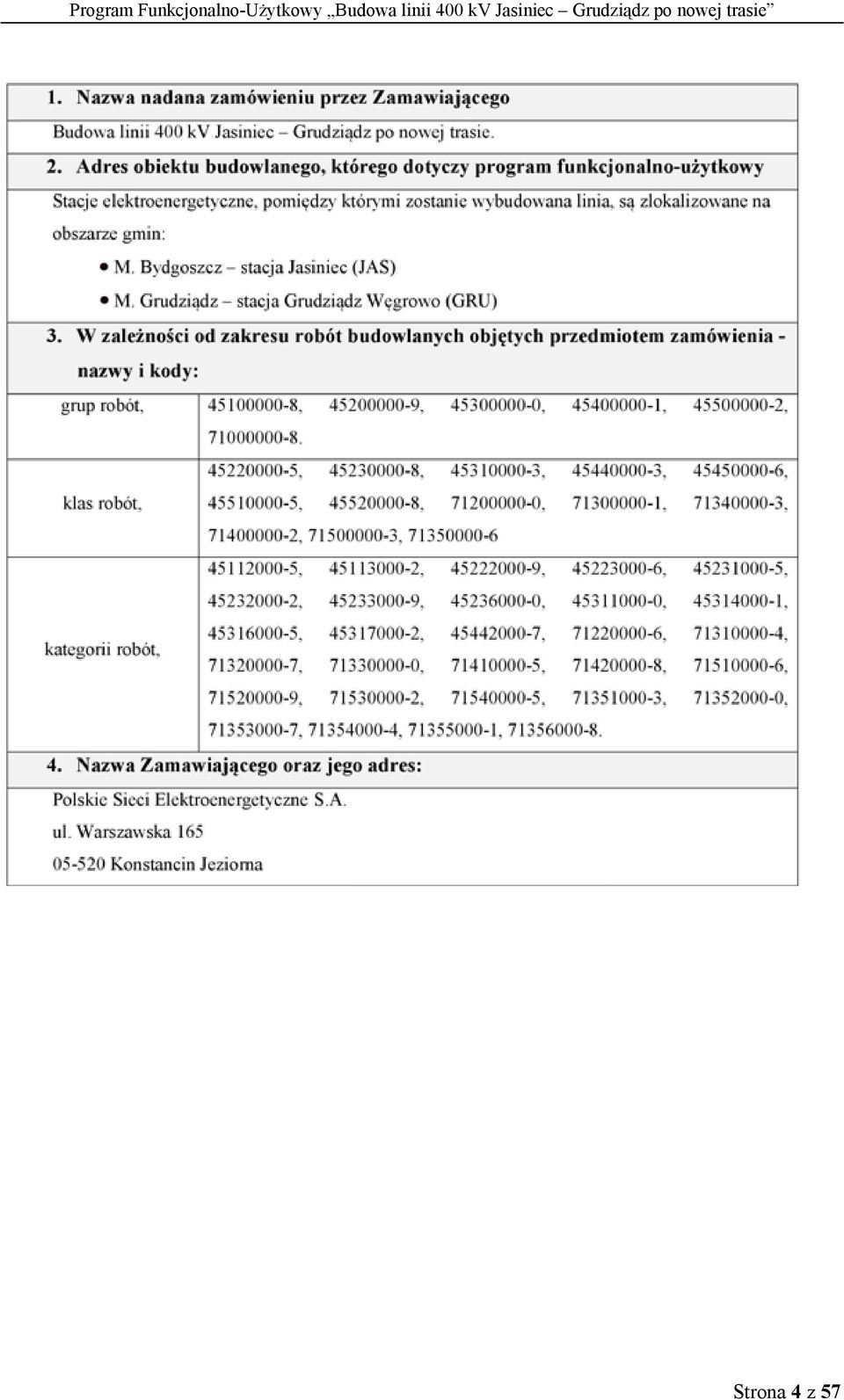

4 Strona 4 z 57

5 1. DEFINICJE Na potrzeby niniejszej dokumentacji przyjmuje się, że użyte określenia oznaczają: Inwestycja (Przedsięwzięcie) budowa dwutorowej linii elektroenergetycznej 400 kv pomiędzy SE Jasiniec i SE Grudziądz Węgrowo. Projektowana linia przebieg linii wraz z rozwiązaniami technicznymi zgodny z projektem budowlanym, na podstawie którego zostanie wydana ostateczna decyzja pozwolenia na budowę. Dla projektowanej linii uzyskana zostanie pozytywna decyzja o środowiskowych uwarunkowaniach. Wybudowanie metodą kompleksową sposób realizacji inwestycji, w którym po podpisaniu umowy z PSE S.A., Wykonawca odpowiedzialny jest za zrealizowanie wszystkich prac projektowych, formalno-prawnych, dostawy materiałów i urządzeń, realizacji prac budowlano montażowych oraz uzyskania pozwolenia na użytkowanie/zgłoszenia do użytkowania. Pas technologiczny obszar pod linią o szerokości 70 m (po 35 m od osi linii licząc w obie strony) dla linii 400 kv. SE stacja elektroenergetyczna. MPZP Miejscowy Plan Zagospodarowania Przestrzennego. SUiKZP Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego. KSE Krajowy System Elektroenergetyczny. Strona 5 z 57

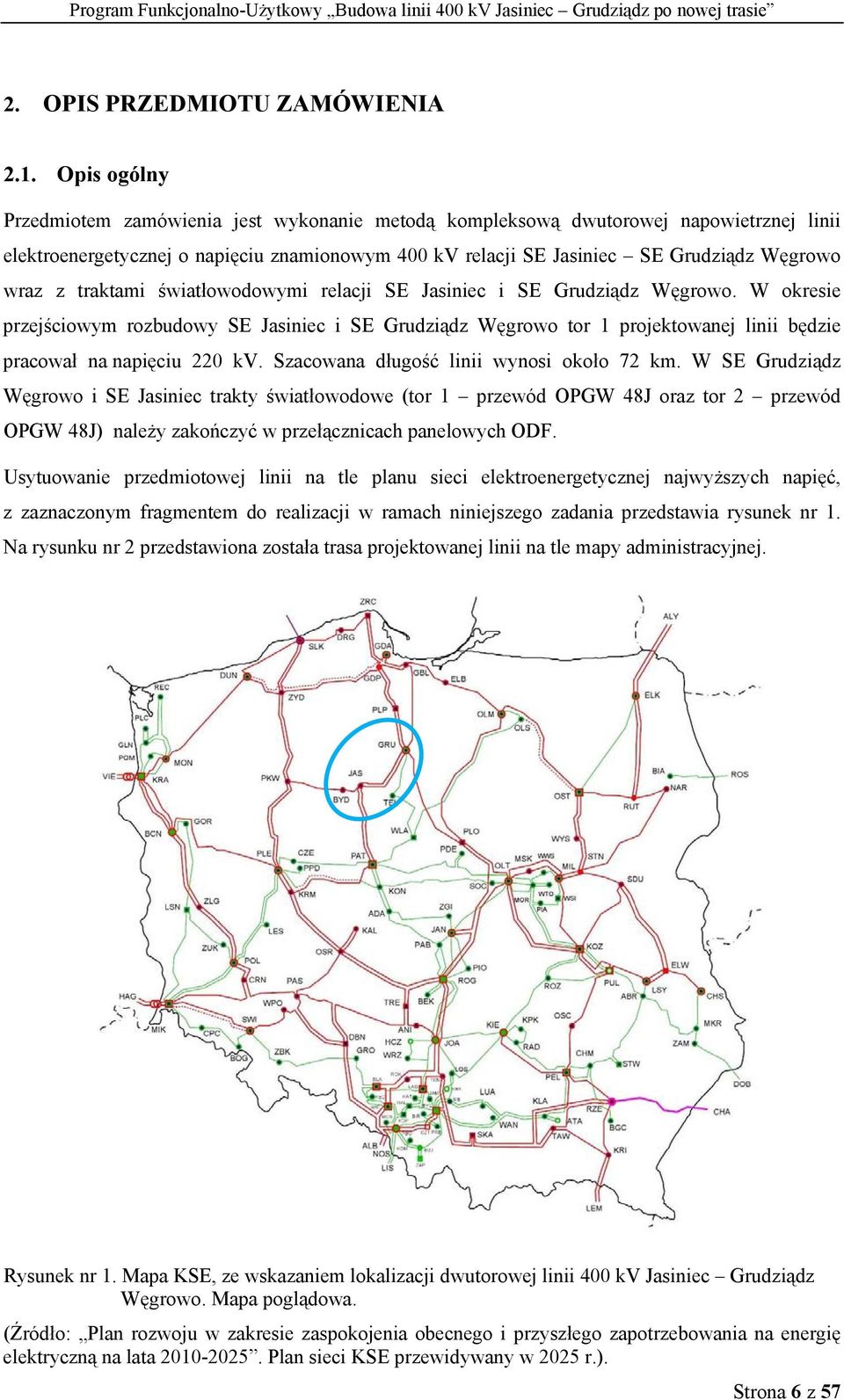

6 2. OPIS PRZEDMIOTU ZAMÓWIENIA 2.1. Opis ogólny Przedmiotem zamówienia jest wykonanie metodą kompleksową dwutorowej napowietrznej linii elektroenergetycznej o napięciu znamionowym 400 kv relacji SE Jasiniec SE Grudziądz Węgrowo wraz z traktami światłowodowymi relacji SE Jasiniec i SE Grudziądz Węgrowo. W okresie przejściowym rozbudowy SE Jasiniec i SE Grudziądz Węgrowo tor 1 projektowanej linii będzie pracował na napięciu 220 kv. Szacowana długość linii wynosi około 72 km. W SE Grudziądz Węgrowo i SE Jasiniec trakty światłowodowe (tor 1 przewód OPGW 48J oraz tor 2 przewód OPGW 48J) należy zakończyć w przełącznicach panelowych ODF. Usytuowanie przedmiotowej linii na tle planu sieci elektroenergetycznej najwyższych napięć, z zaznaczonym fragmentem do realizacji w ramach niniejszego zadania przedstawia rysunek nr 1. Na rysunku nr 2 przedstawiona została trasa projektowanej linii na tle mapy administracyjnej. Rysunek nr 1. Mapa KSE, ze wskazaniem lokalizacji dwutorowej linii 400 kv Jasiniec Grudziądz Węgrowo. Mapa poglądowa. (Źródło: Plan rozwoju w zakresie zaspokojenia obecnego i przyszłego zapotrzebowania na energię elektryczną na lata Plan sieci KSE przewidywany w 2025 r.). Strona 6 z 57

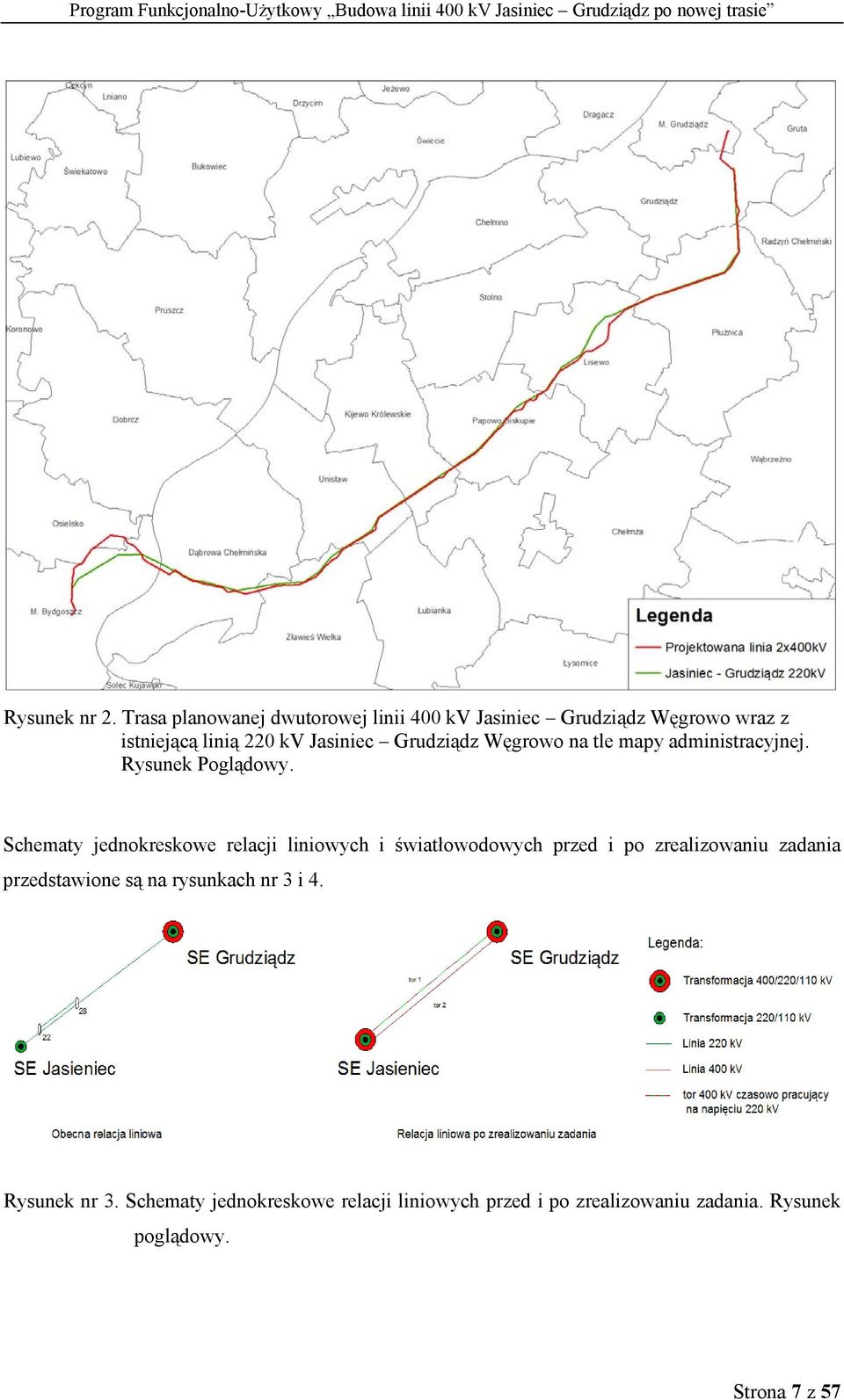

7 Rysunek nr 2. Trasa planowanej dwutorowej linii 400 kv Jasiniec Grudziądz Węgrowo wraz z istniejącą linią 220 kv Jasiniec Grudziądz Węgrowo na tle mapy administracyjnej. Rysunek Poglądowy. Schematy jednokreskowe relacji liniowych i światłowodowych przed i po zrealizowaniu zadania przedstawione są na rysunkach nr 3 i 4. Rysunek nr 3. Schematy jednokreskowe relacji liniowych przed i po zrealizowaniu zadania. Rysunek poglądowy. Strona 7 z 57

8 Rysunek nr 4. Schematy jednokreskowe relacji światłowodowych przed i po zrealizowaniu zadania. Rysunek poglądowy. W zakres zamówienia wchodzi: 1) Prowadzenie działań z zakresu komunikacji społecznej przez cały okres realizacji przedmiotu zamówienia, 2) Uzyskanie na rzecz Zamawiającego prawa do dysponowania nieruchomościami na cele budowlane, 3) Załatwienie wszelkich spraw formalnych i prawnych niezbędnych do realizacji inwestycji, w tym uzyskanie wszystkich pozwoleń i ostatecznych decyzji wymaganych prawem, 4) Pozyskanie na rzecz Zamawiającego służebności przesyłu, 5) Opracowanie dokumentacji projektowej wykonawczej i uzyskanie opinii Zamawiającego, 6) Przebudowa obiektów kolidujących z projektowaną linią, 7) Demontaż istniejącej linii 220 kv na odcinku od SE Jasiniec do SE Grudziądz Węgrowo (z wyjątkiem odcinka wykorzystanego przy SE Grudziądz Węgrowo dla okresu przejściowego, gdy tor 1 pracuje na napięciu 220 kv). Istniejąca linia 220 kv Jasiniec Grudziądz Węgrowo ma długość ok. 68,72 km, 8) Zakup, magazynowanie i transport na plac budowy niezbędnych materiałów do budowy linii, 9) Budowa linii wraz z traktami światłowodowymi, 10) W SE Jasiniec demontaż istniejącego słupa linii 220 kv Gdańsk 1 oraz budowa słupa dwutorowego 220 kv dla przełożenia istniejącej linii Gdańsk 1 i wprowadzenia toru 1 projektowanej linii 400 kv Jasiniec Grudziądz Węgrowo, 11) Połączenie toru 1 projektowanej linii 400 kv Jasiniec Grudziądz Węgrowo z bramką nr 3 rozdzielni 220 kv w SE Jasiniec, Strona 8 z 57

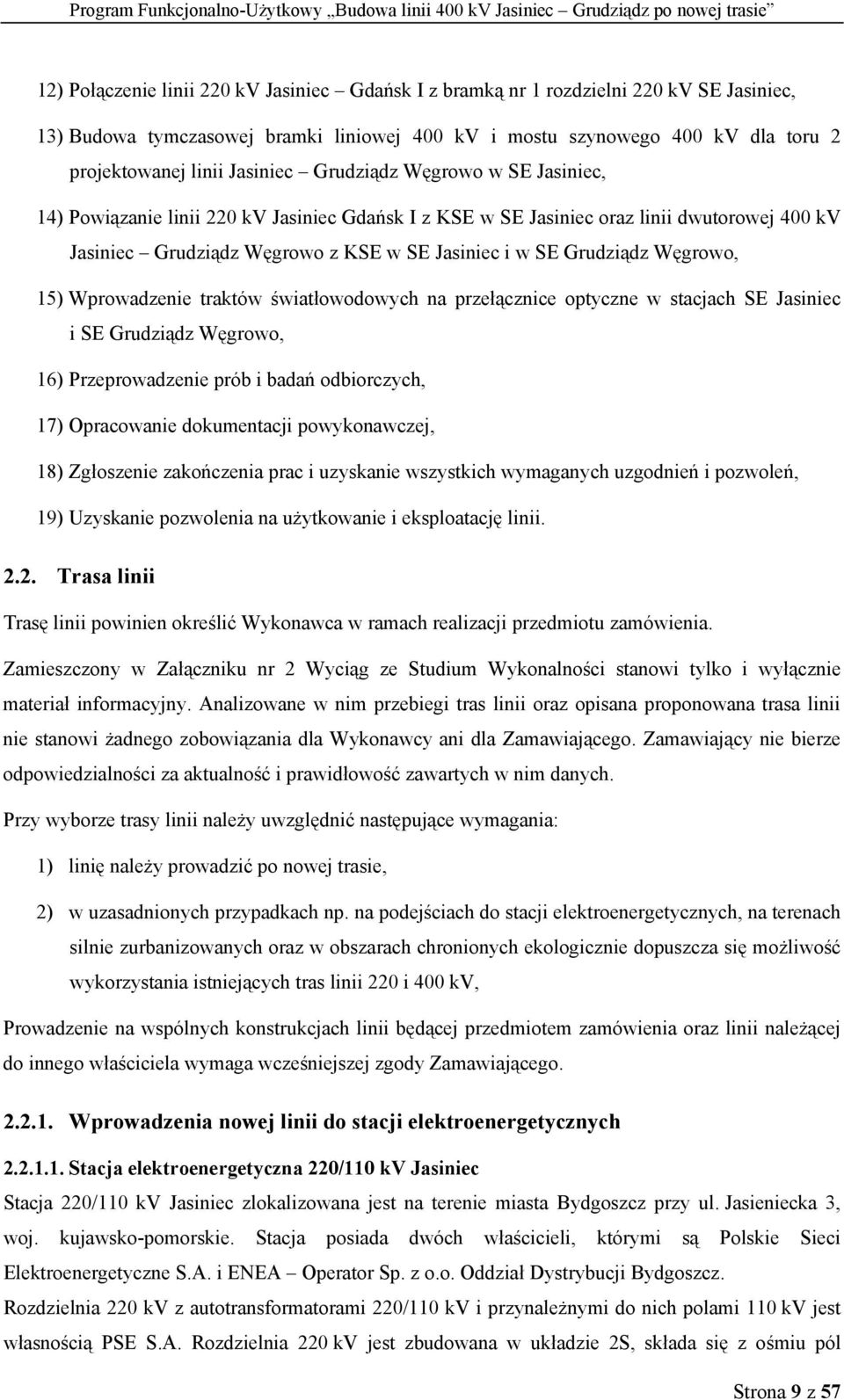

9 12) Połączenie linii 220 kv Jasiniec Gdańsk I z bramką nr 1 rozdzielni 220 kv SE Jasiniec, 13) Budowa tymczasowej bramki liniowej 400 kv i mostu szynowego 400 kv dla toru 2 projektowanej linii Jasiniec Grudziądz Węgrowo w SE Jasiniec, 14) Powiązanie linii 220 kv Jasiniec Gdańsk I z KSE w SE Jasiniec oraz linii dwutorowej 400 kv Jasiniec Grudziądz Węgrowo z KSE w SE Jasiniec i w SE Grudziądz Węgrowo, 15) Wprowadzenie traktów światłowodowych na przełącznice optyczne w stacjach SE Jasiniec i SE Grudziądz Węgrowo, 16) Przeprowadzenie prób i badań odbiorczych, 17) Opracowanie dokumentacji powykonawczej, 18) Zgłoszenie zakończenia prac i uzyskanie wszystkich wymaganych uzgodnień i pozwoleń, 19) Uzyskanie pozwolenia na użytkowanie i eksploatację linii Trasa linii Trasę linii powinien określić Wykonawca w ramach realizacji przedmiotu zamówienia. Zamieszczony w Załączniku nr 2 Wyciąg ze Studium Wykonalności stanowi tylko i wyłącznie materiał informacyjny. Analizowane w nim przebiegi tras linii oraz opisana proponowana trasa linii nie stanowi żadnego zobowiązania dla Wykonawcy ani dla Zamawiającego. Zamawiający nie bierze odpowiedzialności za aktualność i prawidłowość zawartych w nim danych. Przy wyborze trasy linii należy uwzględnić następujące wymagania: 1) linię należy prowadzić po nowej trasie, 2) w uzasadnionych przypadkach np. na podejściach do stacji elektroenergetycznych, na terenach silnie zurbanizowanych oraz w obszarach chronionych ekologicznie dopuszcza się możliwość wykorzystania istniejących tras linii 220 i 400 kv, Prowadzenie na wspólnych konstrukcjach linii będącej przedmiotem zamówienia oraz linii należącej do innego właściciela wymaga wcześniejszej zgody Zamawiającego Wprowadzenia nowej linii do stacji elektroenergetycznych Stacja elektroenergetyczna 220/110 kv Jasiniec Stacja 220/110 kv Jasiniec zlokalizowana jest na terenie miasta Bydgoszcz przy ul. Jasieniecka 3, woj. kujawsko-pomorskie. Stacja posiada dwóch właścicieli, którymi są Polskie Sieci Elektroenergetyczne S.A. i ENEA Operator Sp. z o.o. Oddział Dystrybucji Bydgoszcz. Rozdzielnia 220 kv z autotransformatorami 220/110 kv i przynależnymi do nich polami 110 kv jest własnością PSE S.A. Rozdzielnia 220 kv jest zbudowana w układzie 2S, składa się z ośmiu pól Strona 9 z 57

10 (dwóch pól transformatorowych, pięciu pól liniowych, pola sprzęgła poprzecznego). Rozdzielnia 110 kv jest zbudowana w układzie 2S. W jej skład wchodzi 19 pól, z czego do PSE S.A. należą dwa pola transformatorowe. Planowana jest rozbudowa stacji o rozdzielnię 400 kv GIS w układzie dwu wyłącznikowym. Planowana rozdzielnia 400 kv umożliwi wprowadzenie dwóch linii dwutorowych 400 kv z kierunku Pątnowa i Grudziądza, wprowadzenie linii jednotorowej 400 kv z kierunku SE Bydgoszcz Zachód oraz linii blokowej 400 kv. W celu zapewnienia ciągłości zasilania sieci dystrybucyjnej, rozdzielnia będzie budowana etapami. Docelowo istniejąca rozdzielnia 220 kv zostanie w całości zdemontowana. Istniejący plan zagospodarowania przedstawiony jest na rysunku nr 5. Rysunek nr 5. Plan zagospodarowania SE Jasiniec stan istniejący. Rysunek Poglądowy. Strona 10 z 57

11 Sposób wprowadzenia do SE Jasiniec (rysunek nr 6): Tor 2 projektowanej linii dwutorowej 400 kv Jasiniec Grudziądz Węgrowo będzie pracował na napięciu 400 kv, a tor 1 czasowo będzie pracował na napięciu 220 kv. Tor 1 linii Jasiniec Grudziądz Węgrowo z projektowanego słupa dwutorowego 400 kv, zlokalizowanego na przedpolu SE Jasiniec, należy połączyć z projektowanym słupem dwutorowym 220 kv zlokalizowanym na terenie stacji, a następnie połączyć z bramką nr 3 rozdzielni 220 kv w SE Jasiniec. Istniejącą linię 220 kv Jasiniec Gdańsk I, z drugiego toru projektowanego słupa 220 kv należy połączyć z bramką nr 1 rozdzielni 220 kv SE Jasiniec. Nowoprojektowany słup dwutorowy należy posadowić na terenie SE Jasiniec, obok istniejącego słupa linii 220 kv Jasiniec Gdańsk I. Na projektowanym słupie dwutorowym 220 kv zastosować nowy osprzęt, izolację oraz wykonać regulację zwisów w linii 220 kv Jasiniec Gdańsk I (co najmniej do pierwszego słupa mocnego). Tor 2 projektowanej linii dwutorowej 400 kv z projektowanego słupa dwutorowego 400 kv należy połączyć specjalnie zaprojektowanym mostem szynowym, który pod biegnącymi liniami 220 kv Pątnów Jasiniec I, Pątnów Jasiniec II, oraz Bydgoszcz Zachód Jasiniec połączy linię do istniejącej bramki rozdzielni GIS 400 kv. Strona 11 z 57

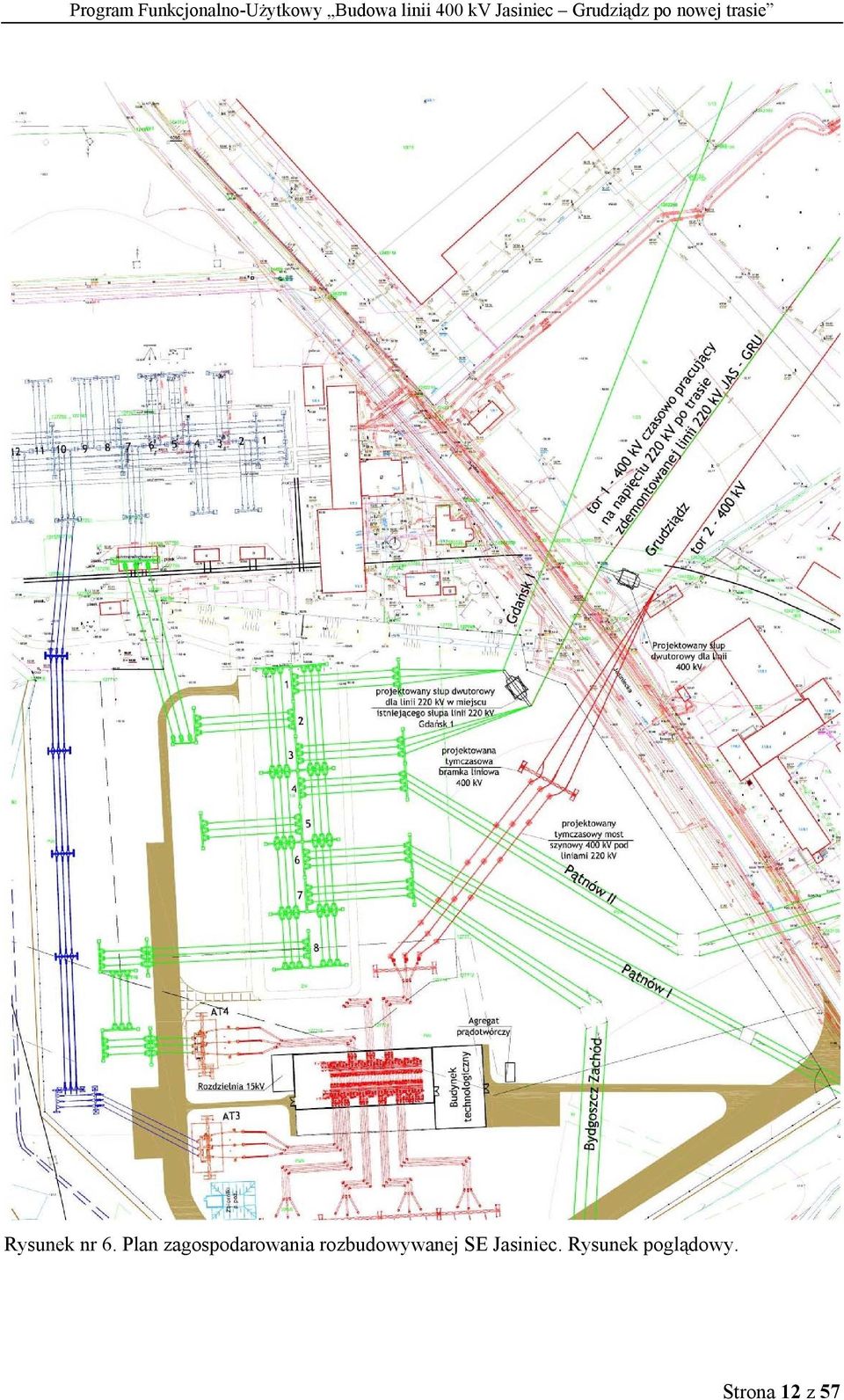

12 Rysunek nr 6. Plan zagospodarowania rozbudowywanej SE Jasiniec. Rysunek poglądowy. Strona 12 z 57

13 Rysunek nr 7. Schemat rozdzielni 400 kv w SE Jasiniec etap docelowy. Rysunek poglądowy. Strona 13 z 57

14 Stacja elektroenergetyczna 400/220/110 kv Grudziądz Węgrowo Stacja 400/220/110 kv Grudziądz zlokalizowana jest na terenie miasta Grudziądz przy ul. Warszawskiej 60, woj. kujawsko-pomorskie, powiat Grudziądz, gmina Grudziądz. Stacja posiada dwóch właścicieli, którymi są Polskie Sieci Elektroenergetyczne S.A. i ENERGA-OPERATOR S.A. Rozdzielnia 400 kv została zbudowana w 1990 r. w układzie 2W. W 1997 r. została rozbudowana o pole 400 kv autotransformatora 400/110 kv w układzie 1 - wyłącznikowym. Rozdzielnia 220 kv jest zbudowana w układzie 2S. Rozdzielnia 110 kv jest zbudowana w układzie 3S do pola nr włącznie, a dalej w układzie 2S. Planowana jest rozbudowa rozdzielni 400 kv w układzie 3/2 W. Istniejący plan zagospodarowania przedstawiony jest na rysunku nr 8. Strona 14 z 57

15 Rysunek nr 8. Plan zagospodarowania SE Grudziądz Węgrowo stan istniejący. Rysunek Poglądowy Sposób wprowadzenia do SE Grudziądz Węgrowo (rysunek nr 9): Tor 2 projektowanej dwutorowej linii 400 kv Jasiniec Grudziądz Węgrowo powiązać z bramką liniową pola liniowego 400 kv Jasiniec tor 2 w SE Grudziądz. Tor 1 projektowanej linii powiązać z bramką liniową pola liniowego 400 kv Jasiniec tor 1 w SE Grudziądz. Wykonać połączenie toru 1 projektowanej linii z bramką liniową pola liniowego 220 kv Jasiniec. Zamawiający dopuszcza wykorzystanie fragmentu istniejącej linii 220 kv Jasiniec Grudziądz Strona 15 z 57

16 Węgrowo przy SE Grudziądz Węgrowo w celu powiązania toru 1 projektowanej linii z bramką liniową pola liniowego 220 kv Jasiniec (w okresie przejściowym tor 1 będzie pracował na napięcie 220 kv, rysunek nr 11). Ze względu na czasową pracę toru 1 projektowanej linii na napięciu 220 kv, odcinek toru 1 linii 400 kv od miejsca powiązania z rozdzielnią 220 kv przed SE Grudziądz do rozdzielni 400 kv w SE Grudziądz, wykonany w ramach niniejszego zadania, pozostanie nieczynny do momentu jego przełączenia na napięcie 400 kv. Demontaż fragmentu istniejącej linii 220 kv Jasiniec Grudziądz Węgrowo w okolicy SE Grudziądz Węgrowo (wykorzystanego w okresie przejściowym, gdy tor 1 pracuje na napięciu 220 kv) oraz wykonanie prac umożliwiających przełączenie toru 1 na napięcie 400 kv wykonane zostanie po zakończeniu rozbudowy SE Jasiniec (zakres prac nie objęty tym zadaniem). Strona 16 z 57

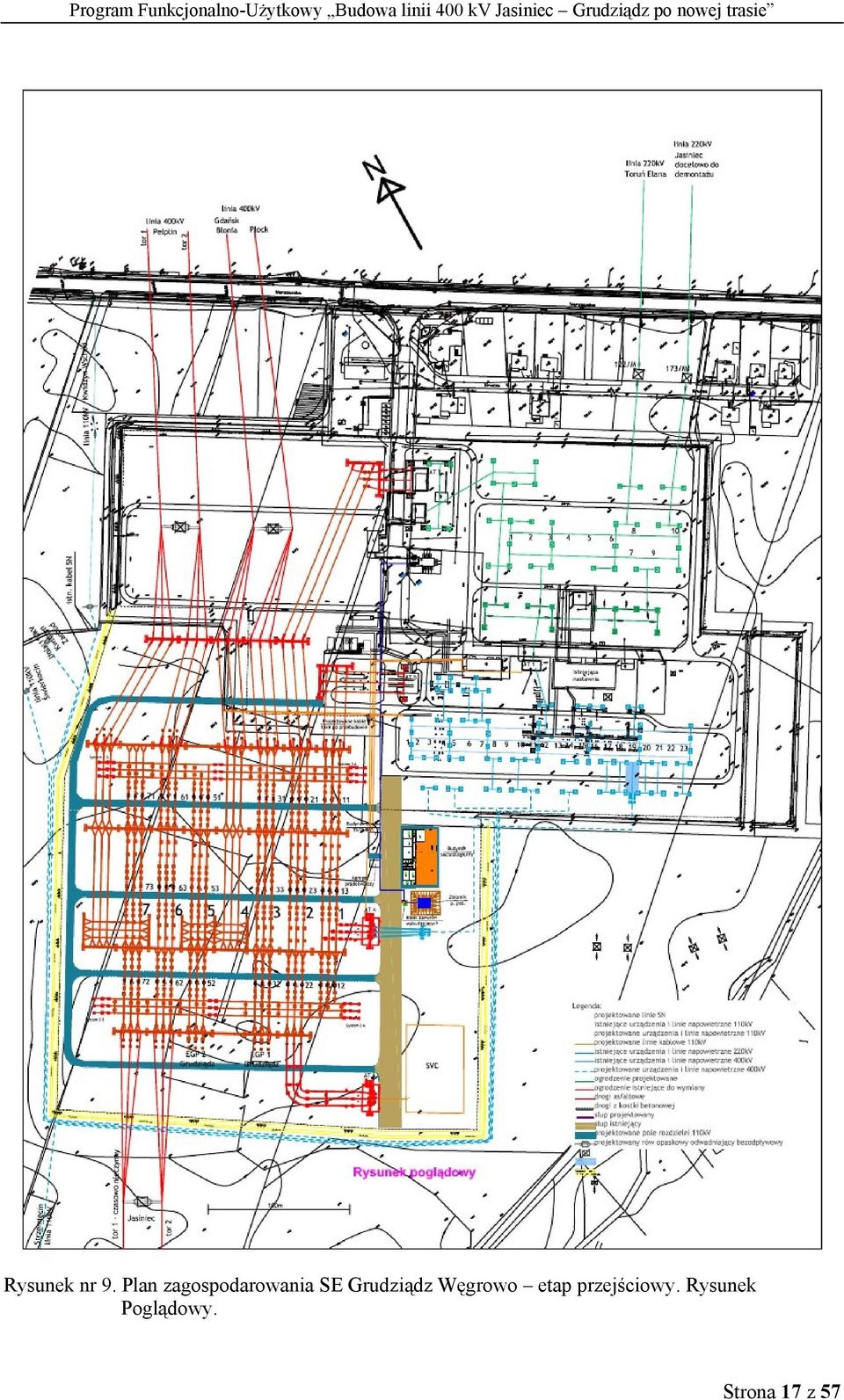

17 Rysunek nr 9. Plan zagospodarowania SE Grudziądz Węgrowo etap przejściowy. Rysunek Poglądowy. Strona 17 z 57

18 Rysunek nr 10. Schemat rozdzielni 400 kv w SE Grudziądz Węgrowo etap docelowy. Rysunek Poglądowy. Strona 18 z 57

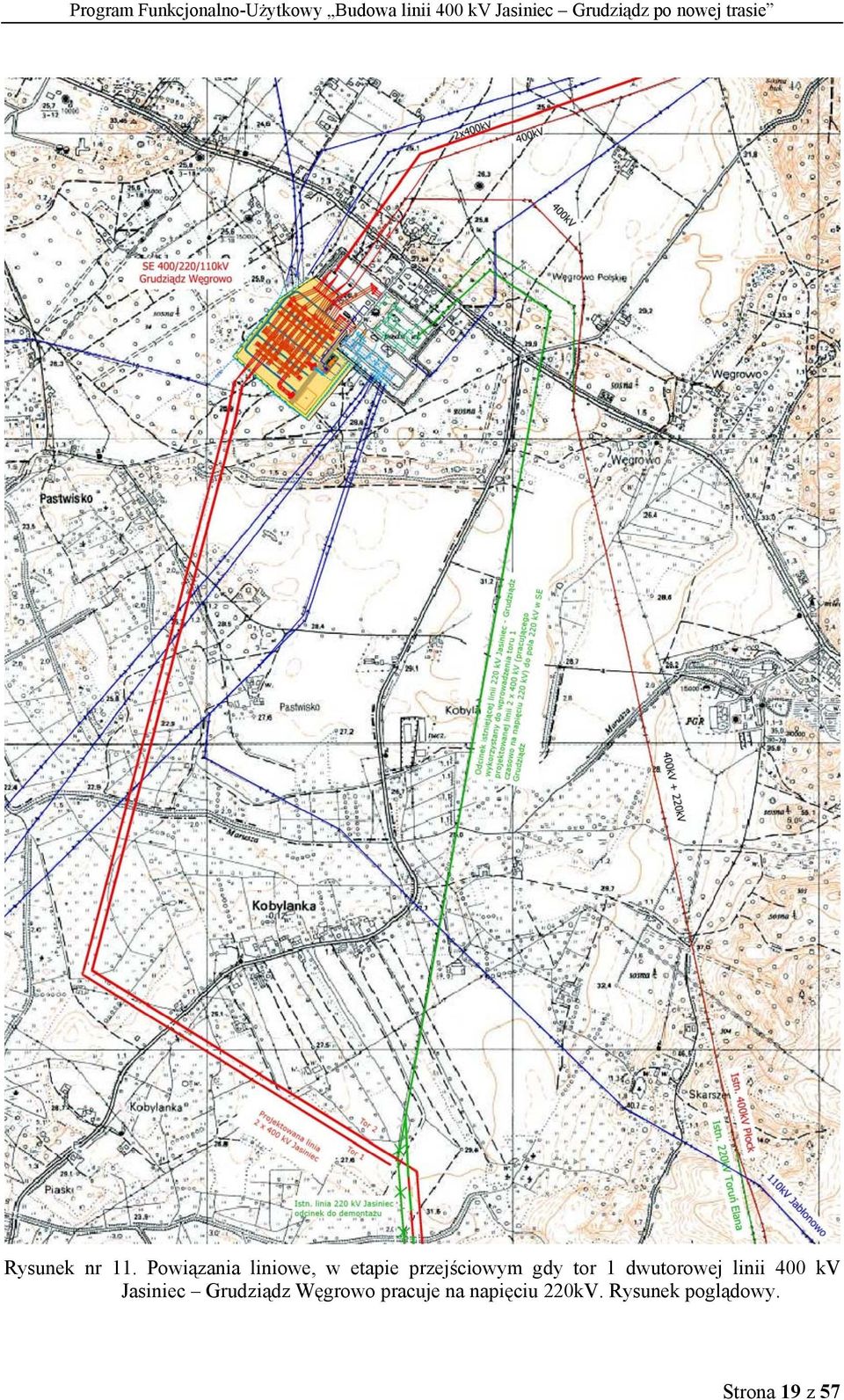

19 Rysunek nr 11. Powiązania liniowe, w etapie przejściowym gdy tor 1 dwutorowej linii 400 kv Jasiniec Grudziądz Węgrowo pracuje na napięciu 220kV. Rysunek poglądowy. Strona 19 z 57

20 3. ZAKRES PRAC I CZYNNOŚCI ZWIĄZANYCH Z REALIZACJĄ PRZEDMIOTU ZAMÓWIENIA 3.1. Prace przygotowawcze W tym między innymi: 1) Opracowanie i uzgodnienie z Zamawiającym programu komunikacji społecznej uwzględniającego ustawę o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko. Wytyczne dla Wykonawcy w zakresie programu komunikacji społecznej przedstawione zostały w pkt Komunikacja społeczna. 2) Prowadzenie działań informacyjnych o inwestycji, ze szczególnym uwzględnieniem informowania społeczności lokalnej, również podczas uzyskiwania zgód i ostatecznych decyzji formalnoprawnych niezbędnych do realizacji inwestycji. 3) Opracowanie i uzgodnienie z Zamawiającym podstawowych założeń do projektowania linii i podstawowych rozwiązań technicznych. 4) Wprowadzenie inwestycji do gminnych studiów uwarunkowań i kierunków zagospodarowania przestrzennego (SUiKZP). 5) Sprawdzenie zgodności planowanej inwestycji z MPZP i w przypadku braku zgodności złożenie niezbędnych wniosków o wprowadzeniu projektowanej linii do właściwego MPZP (ewentualnie wniosku o zmianę MPZP) lub uzyskanie ostatecznej decyzji o ustaleniu lokalizacji inwestycji celu publicznego. 6) Opracowanie raportu o oddziaływaniu przedsięwzięcia na środowisko i uzyskanie opinii Zamawiającego. Uzyskanie ostatecznej/ostatecznych decyzji o środowiskowych uwarunkowaniach i sprawdzenie jej przez Wykonawcę w kontekście wykonalności i zgodności z prawem. Wypełnienie wszystkich warunków wynikających z tej decyzji. 7) Opracowanie operatu wodno-prawnego, jeżeli będzie wymagany. 8) Pozyskanie prawa do dysponowania nieruchomościami na cele budowlane zgodnie z wymogami ustawy Prawo Budowlane, 9) Ustanowienie notarialnie służebności przesyłu dla budowy i eksploatacji linii, w tym: a) uzgodnienie wzoru aktu notarialnego z Zamawiającym, b) poniesienie wszystkich kosztów związanych z ustanowieniem służebności przesyłu z wpisem tych służebności do ksiąg wieczystych działek obciążanych, c) wypłata stosownych wynagrodzeń i/lub odszkodowań, w tym wypłata wynagrodzeń i/lub odszkodowań zasądzonych wyrokami sądowymi, d) ustanowienie służebności przesyłu na terenach Lasów Państwowych i ponoszenie opłat z tego tytułu do roku odbioru końcowego linii włącznie. Strona 20 z 57

21 Uwagi: Zakres prac związanych z ustanowieniem służebności przesyłu został uwzględniony w niniejszym PF-U w punkcie Prace przygotowawcze, jednak Zamawiający nie wymaga zakończenia tego zakresu przed rozpoczęciem prac budowlano-montażowych, ale w terminie określonym w umowie. Służebność przesyłu należy ustanowić na działkach znajdujących się w pasie technologicznym linii z wyjątkiem terenów zarządzanych przez Lasy Państwowe. Na terenach zarządzanych przez Lasy Państwowe służebność przesyłu należy ustanowić : - w pasie wycinki podstawowej i dodatkowej określonej na dzień odbioru końcowego linii w przypadku konstrukcji leśnej, - na obszarach wycinki pod słupy i drogi dojazdowe do słupów w przypadku konstrukcji nadleśnej linii. W przypadku, gdy w księdze wieczystej znajdują się działki gruntu, które nie znajdują się w pasie technologicznym linii elektroenergetycznej, należy przed ustanowieniem służebności przesyłu założyć nową księgę wieczystą, do której przeniesione zostaną jedynie działki znajdujące się w pasie technologicznym i dla których ustanowiona zostanie służebność przesyłu. 10) Uzyskanie wszelkich niezbędnych decyzji administracyjnych umożliwiających realizację inwestycji, w tym: a) decyzji o zmianie przeznaczenia i wyłączeniu gruntów z produkcji rolnej i/lub leśnej, o ile zajdzie taka potrzeba, b) ostatecznych decyzji administracyjnych, w imieniu i na rzecz Zamawiającego, zezwalających Wykonawcy na wycięcie lasów i pojedynczych drzew w niezbędnym zakresie dla realizacji inwestycji oraz poniesienie kosztów z tego wynikających. 11) Opracowanie projektu budowlanego i uzyskanie opinii Zamawiającego dotyczącej rozwiązań technicznych zawartych w projekcie budowlanym projektowanej linii, 12) Uzyskanie ostatecznej decyzji zatwierdzającej projekt budowlany dla inwestycji oraz ostatecznej decyzji o pozwoleniu na budowę, 13) Opracowanie projektu wykonawczego projektowanej linii i uzyskanie opinii Zamawiającego, 14) Uzyskanie zezwoleń na czasowe zajęcie pasów drogowych, na wykonanie prac w sąsiedztwie linii kolejowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazowych itp., niezbędnych do realizacji inwestycji na czas wykonywania prac, 15) Ponoszenie wszelkich opłat z tytułu pozyskanych ostatecznych decyzji niezbędnych do realizacji inwestycji do roku odbioru końcowego linii włącznie, 16) Zlecenie na własny koszt sporządzania przez biegłych rzeczoznawców posiadających licencję Rzeczoznawcy majątkowego, operatów szacunkowych dotyczących wyceny wartości prawa Strona 21 z 57

22 służebności przesyłu i odszkodowań dla właścicieli wszystkich nieruchomości związanych z budową inwestycji elektroenergetycznej Prace budowlano-montażowe W tym między innymi: 1) budowa tymczasowych dróg dojazdowych oraz placów manewrowych niezbędnych do budowy linii, 2) wycinka lasów, pojedynczych drzew i krzewów w niezbędnym zakresie, 3) budowa fundamentów pod słupy, 4) wykonanie uziemień słupów, 5) dostawa i montaż słupów, 6) dostawa i montaż izolacji i przewodów oraz wykonanie naciągów przewodów fazowych linii, 7) dostawa i montaż przewodów odgromowych, w tym przewodów OPGW, 8) zabezpieczenie antykorozyjne słupów, 9) wykonanie oznakowania linii, 10) powiązanie linii z KSE, 11) wprowadzenie traktu światłowodowego do stacji i przełącznic, 12) przygotowania miejsc pracy, dopuszczenia, nadzory nad pracami Demontaże 1) uzyskanie pozwolenia na rozbiórkę/demontaż, 2) demontaż przewodów fazowych i odgromowych, 3) demontaż łańcuchów izolatorów, 4) demontaż słupów, 5) demontaż fundamentów słupów, 6) demontaż uziemień słupów, 7) uporządkowanie terenu, 8) przekazanie do utylizacji izolatorów, fundamentów oraz innych materiałów stanowiących odpady zgodnie z ustawą o odpadach, 9) sporządzenie wykazu ilościowego odzyskanych elementów metalowych linii oraz surowców wtórnych i przedstawienie go Zamawiającemu, 10) przeprowadzenie analizy cen za złom oferowanych przez punkty skupu i uzyskanie akceptacji Zamawiającego dla najkorzystniejszej oferty, 11) dostawa złomu stali i aluminium uzyskanego z rozbiórki linii do zaakceptowanych punktów skupu, (Zamawiający wystawi fakturę dla punktów skupu z terminem płatności 14 dni od daty wystawienia faktury za dostarczony przez Wykonawcę złom stalowy i aluminiowy), Strona 22 z 57

23 12) monitorowanie dokonania płatności na rzecz Zamawiającego przez punkty skupu. Wykonawca będzie zobowiązany do wprowadzenia zasad racjonalnej gospodarki odpadami zgodnie z głównym aktem prawnym regulującym problem gospodarki odpadami Ustawą z 14 grudnia 2012 r. o odpadach (Dz.U ), w tym między innymi należy również zgodnie z zasadami racjonalnej gospodarki odpadami przewidzieć odpowiednie kontenery na odpady. Należy prowadzić ich segregację. W związku z wykonywaniem prac demontażowych oraz budowlanych, w czasie których powstaną odpady: 1) Wykonawca stanie się wytwórcą odpadów na mocy art.3 punkt 19 Ustawy o odpadach (Dz.U ) 2) Wykonawca spełni wymagania nałożone na wytwórcę odpadów zawarte ww. Ustawie, w nałożonych przez nią terminach. 3) Wykonawca przedłoży stosowne dokumenty potwierdzające spełnienie wymagań pkt.1 i 2 oraz dokumenty potwierdzające przekazanie, zagospodarowanie lub utylizację powstałych w czasie prac odpadów zgodnie z obowiązującym w tym zakresie prawem. 4) Uzyskane decyzje oraz ww. dokumenty będą stanowiły załącznik do dokumentacji odbiorczej przekazywanej Zamawiającemu Przebudowa obiektów kolidujących Zakres prac i sposób dostosowania obiektów kolidujących (zbliżonych i skrzyżowanych) z budowaną linią wynika z potrzeb oraz uzgodnień z Właścicielami tych obiektów. Dotyczy to linii WN, SN, nn, linii telekomunikacyjnych i innych obiektów. Zakres prac obejmuje m.in.: 1) uzyskanie od właścicieli obiektów kolidujących warunków przebudowy i przekazanie ich Zamawiającemu do wiadomości, 2) załatwienie spraw formalno-prawnych niezbędnych do przebudowy, opracowanie i uzgodnienie z właścicielami obiektów kolidujących projektów budowlanych przebudowy wraz z uzyskaniem ostatecznych decyzji i uzgodnień wymaganych zgodnie z obowiązującymi przepisami prawa oraz uzgodnienie warunków realizacji przebudów i trybu przekazania przebudowanych obiektów do eksploatacji, 3) wykonanie przebudowy obiektów kolidujących z linią, 4) opracowanie projektów powykonawczych, 5) doprowadzenie do odbiorów końcowych przebudowywanych obiektów przez ich właścicieli. Strona 23 z 57

24 3.5. Zakończenie budowy linii W tym między innymi: 1) uporządkowanie terenu budowy oraz wykonanie mikroniwelacji i makroniwelacji terenu na stanowiskach słupów, 2) realizacja zapisów uzyskanych pozwoleń i ostatecznych decyzji, jeżeli dotyczy, w zakresie nałożonych warunków realizacji inwestycji, 3) wypłata odszkodowań lub naprawa szkód powstałych w trakcie realizacji inwestycji, 4) wykonanie badań traktów światłowodowych linii, 5) wykonanie pomiarów parametrów elektrycznych linii, 6) udział w załączeniu linii do pracy w ruchu próbnym i przeprowadzanych w jego trakcie próbach napięciowych i obciążeniowych, 7) wykonanie pomiarów pola elektrycznego i magnetycznego, hałasu linii, 8) opracowanie dokumentacji powykonawczej, instrukcji eksploatacji linii, inwentaryzacji geodezyjnej oraz paszportu linii, 9) wprowadzenie trasy linii do państwowych zasobów geodezyjnych, 10) usunięcie z państwowych zasobów geodezyjnych zdemontowanej linii, 11) dokonanie zgłoszenia instalacji na podstawie Rozporządzenia Ministra Środowiska z dnia 2 lipca 2010 w sprawie zgłoszenia instalacji wytwarzających pola magnetyczne i przygotowanie związanej z tym odpowiedniej dokumentacji, 12) przesłanie informacji zawartych w zgłoszeniu, o których mowa powyżej Państwowemu Wojewódzkiemu Inspektoratowi Sanitarnemu, 13) poinformowanie Wojewódzkiego Inspektora Ochrony Środowiska na 30 dni przed terminem oddania do użytkowania o planowanym terminie oddania obiektu do użytkowania i zakończenia rozruchu instalacji, 14) uzyskanie ostatecznej decyzji administracyjnej o pozwoleniu na użytkowanie linii (jeśli dotyczy) lub zgłoszenie do organów nadzoru budowlanego o planowanym przystąpieniu do użytkowania linii oraz uzyskanie potwierdzenia o braku uwag do zgłoszenia, 15) udział w odbiorze końcowym linii. Strona 24 z 57

25 4. WYMAGANIA DOTYCZĄCE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA 4.1. Wymagania techniczne Wymagania dotyczące projektowanej linii Standardy do projektowania Dwutorowa linia 400 kv Jasiniec - Grudziądz Węgrowo powinna być zaprojektowana zgodnie z: 1) normą PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 1: Wymagania ogólne. Specyfikacje wspólne wraz ze zmianą opublikowaną jako PN-EN :2005/A1:2009 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv - Część 1: Wymagania ogólne - Specyfikacje wspólne. Zmiana do Normy Europejskiej, 2) Narodowym Aspektem Normatywnym dla Rzeczypospolitej Polskiej (zwanym dalej NNA), opublikowanym jako PN-EN :2010 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 3: Zbiór normatywnych warunków krajowych Polska wersja EN :2001, 3) normami przywołanymi w NNA i niniejszej dokumentacji, 4) obowiązującymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych, 5) niniejszym PF-U. Projekt wykonawczy przebudowanej linii 220 kv Jasiniec Gdańsk I na podejściu do SE Jasiniec należy wykonać zgodnie z: 1) normą PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa, 2) normami przywołanymi w powyższej normie, 3) normami przywołanymi w niniejszej dokumentacji, 4) obowiązującymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych, 5) standardami PSE S.A., wymienionymi w rozdziale 4.6 niniejszego PF-U. Strona 25 z 57

26 Podstawowe założenia projektowe linii Tabela nr 1. Podstawowe założenia projektowanej linii. Wyszczególnienie Wartość Przewody fazowe wiązka 3 x AFL mm 2 1) Projektowa temperatura przewodów fazowych +80 o C Max długość sekcji odciągowej m 2) Maksymalna rozpiętość przęsła wiatrowego 450 m 2) Maksymalna rozpiętość przęsła ciężarowego 585 m 2) Szerokość pasa technologicznego linii Maksymalna liczba przęseł w sekcji odciągowej 9 2) Maksymalna liczba przęseł w sekcji odciągowej, w której występuje skrzyżowanie z autostradą lub z drogą ekspresową 70 m 3 2) Wymagania klimatyczne Linię należy zaprojektować w sposób zapewniający prawidłową jej pracę w warunkach odpowiadających strefie obciążeń wiatrem I oraz w strefie obciążeń oblodzeniem S Wymagania elektryczne Napięcia probiercze izolacji doziemnej Izolacja doziemna linii powinna być zaprojektowana na następujące poziomy napięć: Tabela nr 2. Wymaganie elektryczne. Wyszczególnienie Napięcie znamionowe Najwyższe napięcie robocze Znamionowe napięcie udarowe łączeniowe Znamionowe napięcie udarowe piorunowe Wartość 400 kv 420 kv kv kv Wytrzymałość zwarciowa Dobór elementów linii do warunków zwarciowych należy dokonać na podstawie obliczonych dla danej linii wartości prądu zwarcia i czasu trwania zwarcia. Do obliczeń należy przyjąć następujące założenia: Tabela nr 3. Wytrzymałość zwarciowa. Stacja Jasiniec Stacja Grudziądz Węgrowo Moc zwarcia [GVA] 20,3 25,4 X0/X1 1,02 0,95 Czas zwarcia [s] 0,6 1 W uzasadnionych przypadkach Zamawiający może określić lub zaakceptować inny rodzaj wiązki 2 W uzasadnionych przypadkach Zamawiający może zaakceptować wyższą wartość na etapie projektu wykonawczego Strona 26 z 57

27 Konstrukcje wsporcze Konstrukcje Dopuszcza się konstrukcje wsporcze zaprojektowane jako stalowe kratownice przestrzenne lub stalowe pełnościenne rurowe. Na etapie projektu wykonawczego Zamawiający może zaakceptować w uzasadnionych przypadkach również i inne konstrukcje stalowe, nie stosowane do tej pory w kraju np. konstrukcje zawierające zarówno elementy kratownicowe jak i rurowe. Zamawiający dysponuje projektem konstrukcyjnym słupów serii E33, które Wykonawca może wykorzystać w projektowanej linii. Seria słupów E33 została zaprojektowana wg normy PN-EN 50341:2005 wraz z załącznikiem krajowym PN-EN :2010, przy czym projekt konstrukcji słupów wykonano w oparciu o normy PN-B-03205:1996 oraz PN-B-03200:1990. Opis serii słupów E33 zawiera Załącznik pt. Nowa seria słupów E33. Konstrukcje wsporcze, projektowane w ramach niniejszego zadania powinny spełniać wymagania zawarte w Załączniku nr 1 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Słupy. Przy projektowaniu konstrukcji wsporczych należy stosować zasady przedstawione w Załączniku 10 specyfikacji PSE S.A. Linia napowietrzna 400 kv. Do linii należy zaprojektować serie słupów, zawierająca słupy przelotowe i mocne. W przypadku zastosowania słupów kratowych wartość podwyższenia (obniżenia) słupów nie powinna być mniejsza niż 3 m. W uzasadnionych przypadkach Zamawiający może zaakceptować inną wartość Gabaryty słupów Gabaryty słupów serii E33 zostały zaprojektowane przy uwzględnieniu łańcuchów izolatorów, których rysunki zamieszczono w Załączniku Nowa seria słupów E33. Zastosowanie łańcuchów izolatorów zamieszczonych w Załączniku nie jest obowiązkowe. Zamawiający zaakceptuje inne łańcuchy, jeśli będą spełnione wymagania norm PN-EN oraz NNA w zakresie odstępów wewnętrznych z następującymi uzupełnieniami: Odstępy izolacyjne wewnętrzne i zewnętrzne należy zwymiarować wg metody empirycznej podanej w NNA z następującymi zastrzeżeniami: 1) wartość D el określoną w Tablicy 5.5/PL.1 NNA należy traktować jako minimalną. Wewnętrzne odstępy izolacyjne doziemne powinny być tak dobrane, aby zapewnić wytrzymałość elektryczną układów izolacyjnych określoną w rozdziale Wymagania elektryczne, 2) linia powinna być tak zaprojektowana, aby odległość a som była odległością pomiędzy górnym, a dolnym elementem osprzętu ochronnego najkrótszego łańcucha izolatorów. Podane w p PL.2 NNA wymaganie należy rozumieć w ten sposób, że w każdym zaprojektowanym układzie izolacyjnym linii odległość wewnętrzna pomiędzy częściami pod Strona 27 z 57

28 napięciem, a uziemioną konstrukcją przy bezwietrznej pogodzie powinna być co najmniej o 5% większa od a som, zewnętrzne odstępy izolacyjne pionowe powinny być zwymiarowane z zapasem 0,5 m w stosunku do wartości określonych w NNA. Do słupów nowoprojektowanych w ramach niniejszego zamówienia obowiązują następujące wymagania: 1) Gabaryty słupów mocnych powinny być tak zwymiarowane, aby mostki prądowe mogły być zawieszone swobodnie. Rozwiązania słupów mocnych z łańcuchami izolatorowymi podtrzymującymi mostek mogą być zastosowane jedynie w przypadkach uzgodnionych z Zamawiającym (np. słupy na dużych załomach linii). 2) Przy określaniu gabarytów słupów przelotowych należy uwzględnić: a) dopuszczalny kąt załomu linii na słupie o wartości 2, b) odciążenie łańcucha przelotowego o 30% w odniesieniu do obciążenia pochodzącego od ciężaru przewodów (wiązki przewodów) dla przęsła gabarytowego. 3) Odstępy izolacyjne wewnętrzne i zewnętrzne wymiaruje się wg metody empirycznej podanej w NNA z następującymi zastrzeżeniami: a) wartość D el określoną w Tablicy 5.5/PL.1 NNA należy traktować jako minimalną. Wewnętrzne odstępy izolacyjne doziemne powinny być tak dobrane, aby zapewnić wytrzymałość elektryczną układów izolacyjnych określoną w rozdziale Wymagania elektryczne, b) linia powinna być tak zaprojektowana, aby odległość a som była odległością pomiędzy górnym, a dolnym elementem osprzętu ochronnego najkrótszego łańcucha izolatorów. Podane w p PL.2 NNA wymaganie należy rozumieć w ten sposób, że w każdym zaprojektowanym układzie izolacyjnym linii odległość wewnętrzna pomiędzy częściami pod napięciem, a uziemioną konstrukcją przy bezwietrznej pogodzie powinna być co najmniej o 5% większa od a som, c) Zewnętrzne odstępy izolacyjne pionowe powinny być zwymiarowane z zapasem 0,5 m, w stosunku do wartości określonych w NNA. 4) Dopuszcza się również przyjęcie odstępów izolacyjnych obliczonych zgodnie z Załącznikiem E normy PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 1: Wymagania ogólne specyfikacje wspólne. W takim przypadku na etapie opracowania projektu wykonawczego należy przedstawić Zamawiającemu stosowne obliczenia, uzasadniające wybór przyjętych wartości odstępów izolacyjnych. Strona 28 z 57

29 Zabezpieczenie antykorozyjne konstrukcji Konstrukcje kratowe powinny być zabezpieczone przed korozją zgodnie ze Specyfikacją Wymagania Techniczne PSE S.A. dotyczące zabezpieczenia antykorozyjnego konstrukcji stalowych i stalowych ocynkowanych. Należy zastosować system duplex (cynkowanie + malowanie) jako sposób zabezpieczenia antykorozyjnego konstrukcji kratowych. Grubość powłoki cynkowej powinna być zgodna z normą PN-EN ISO 1461:2011. Powłoki cynkowe nanoszone na żeliwo i stal metodą zanurzeniową (cynkowanie jednostkowe) - Wymagania i badania. Do doboru systemów malarskich należy przyjąć kategorię korozyjności C4. Zestaw malarski należy wybrać z wykazu zestawów malarskich opublikowanych na stronie internetowej PSE S.A. dopuszczonych do stosowania w roku rozpoczęcia budowy linii. Słupy pełnościenne powinny być ocynkowane zgodnie z normą PN-EN ISO 1461:2011. Wszelkie odstępstwa od powyższego wymagania podlegają akceptacji Zamawiającego. Śruby oraz stopnie włazowe należy ocynkować ogniowo. Nie dopuszcza się stosowania śrub zabezpieczonych antykorozyjnie przez galwanizowanie Zabezpieczenie przed kradzieżą Montaż stałych systemów komunikacji pionowej należy przewidzieć od wysokości ok. 5 m nad terenem. Poniżej należy zastosować systemy demontowalne (np. wyjmowane stopnie włazowe). W przypadku zastosowania konstrukcji kratowych, kątowniki konstrukcji należy zabezpieczyć przed kradzieżą. Do wysokości min. 5 m należy zastosować specjalne nierozbieralne złącza śrubowe lub inne zaakceptowane przez Zamawiającego rozwiązania Fundamenty Fundamenty powinny spełniać wymagania zawarte w Załączniku 2 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Fundamenty. W Załączniku pt. Nowa Seria słupów E33 przedstawiono fundamenty słupów E33 dla typowych warunków gruntowych. Materiał ten ma charakter pomocniczy. Określenie rodzaju fundamentu, jego kształtu i wymiarów, należy wykonać w oparciu o szczegółowe rozpoznanie rodzaju i stanu gruntów poniżej projektowanego poziomu posadowienia do wymaganej głębokości, zależnej od tego czy jest to stopowy, blokowy czy palowy. W przypadku normalnych warunków gruntowych, jako podstawowy sposób posadowienia słupów przelotowych należy przewidzieć posadowienie na fundamentach prefabrykowanych, o ile to jest możliwe ze względów statyczno-wytrzymałościowych. Strona 29 z 57

30 Zabezpieczenie antykorozyjne fundamentów należy wykonać zgodnie z Instrukcją wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyższych napięć Uziemienia Każdy słup linii powinien być wyposażony w układ uziemiający. Uziemienia powinny być dobrane do warunków zwarciowych występujących w linii. Rezystancja uziemienia słupa nie może przekraczać 15 Ω. Wymagania dotyczące uziemień określa Załącznik 3 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Uziemienia Przewody fazowe Przewody fazowe powinny być wykonane w postaci wiązki trójprzewodowej złożonej z przewodów stalowo-aluminiowych typu AFL mm 2. Wiązka w przekroju poprzecznym powinna mieć kształt trójkąta równobocznego o boku 400 mm, skierowanego wierzchołkiem w dół. Przewód składowy wiązki powinien spełniać wymagania określone w Załączniku nr 4 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewód fazowy Do utrzymania geometrycznych parametrów wiązki w przęśle należy zastosować odstępniki tłumiące tzn. spełniające jednocześnie rolę czynnej ochrony przeciwdrganiowej przewodów. Należy przeanalizować konieczność zastosowania środków dodatkowej ochrony przeciwdrganiowej przewodów, zapobiegających uszkodzeniom zmęczeniowym przewodu. Zastosowany sposób ochrony drganiowej przewodów powinien zapewnić skuteczną ich ochronę przed zniszczeniami zmęczeniowymi. Dobór i sposób rozmieszczenia odstępników powinien być dokonany przez producenta odstępników. Przy doborze odstępników tłumiących należy uwzględnić zalecenia i wymagania zawarte w Broszurze Technicznej CIGRE nr 277 State of the Art on Spacers and Spacer Dampers. Odstępniki powinny spełniać wymagania techniczne zawarte w Załączniku nr 8 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt Osprzęt. W uzasadnionych technicznie przypadkach Zamawiający może zaakceptować na etapie uzgadniania projektu wykonawczego inny typ odstępników oraz inny sposób wykonania ochrony przeciwdrganiowej przewodów. Przewody fazowe powinny być tak zaprojektowane, aby można było zastosować wózki jezdne do prac eksploatacyjnych powodujące dodatkowe obciążenie skupione o wartości 3 kn. Strona 30 z 57

31 Każda wiązka powinna być wykonana z przewodów składowych o maksymalnie zbliżonych parametrach mechanicznych, elektrycznych i reologicznych. Przewody składowe danej wiązki powinny pochodzić z jednej partii produkcyjnej. Bębny z przewodami składowymi do wykonania każdego przewodu wiązkowego powinny być jednoznacznie i w sposób trwały oznakowane. Długości przewodów na bębnach powinny być tak dobrane, aby nie było konieczności stosowania połączeń śródprzęsłowych (złączek zaprasowywanych). W uzasadnionych przypadkach Zamawiający może na etapie projektu wykonawczego zaakceptować zastosowanie połączeń śródprzęsłowych. Dopuszczalny docelowy kąt skręcenia wiązki wynosi 10. Po montażu przewodów kąt skręcenia wiązki nie powinien przekraczać 5. W stanach granicznych przewodu dla odcinków linii bez obostrzeń oraz z I i II poziomem obostrzenia należy stosować współczynnik częściowy M=2,22 dla przypadków układu obciążeń 1 i 3 wg Tablicy /PL.1 projektu NNA. Oznacza to, że naciąg obliczeniowy w przewodzie w jakimkolwiek punkcie przęsła nie może przekroczyć 45 % znamionowej wytrzymałości przewodu na rozciąganie (RTS) Przewody odgromowe Linia powinna być wyposażona w dwa przewody odgromowe. Przewody te mają być przewodami skojarzonymi z włóknami światłowodowymi typu OPGW Przewody stalowo-aluminiowe Przewody stalowo-aluminiowe (AFL) zastosowane są wyłącznie, jako uzupełnienie ochrony odgromowej w przęśle słup krańcowy bramka liniowa Przekrój przewodu powinien być dobrany do obliczonych warunków zwarciowych linii. Na danej linii nie powinno się stosować więcej niż dwie wielkości przekrojów przewodów. W wyjątkowych sytuacjach np. w przypadku występowania w linii długich przęseł skrzyżowaniowych, Zamawiający może zaakceptować na etapie opracowywania projektu wykonawczego linii inny typ przewodu. Należy zastosować typowe przewody, zgodne z wymaganiami zawartymi w Załączniku nr 5 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewody odgromowe stalowo-aluminiowe. W uzasadnionych przypadkach Zamawiający może zaakceptować na etapie opracowywania projektu wykonawczego linii inny typ przewodu. Strona 31 z 57

32 Należy przeanalizować konieczność zastosowania środków czynnej ochrony przeciwdrganiowej przewodów w celu zapobiegnięcia uszkodzeniom zmęczeniowym, zgodnie z wytycznymi zawartymi w Broszurze Technicznej CIGRE nr 273 Overhead Conductor Safe Design Tension With Respect to Aeolian Vibrations. W przypadku wystąpienia takiej konieczności ochronę przeciwdrganiową należy zrealizować za pomocą tłumików drgań typu Stockbridge a spełniających wymagania techniczne zawarte w Załączniku 8 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Osprzęt. Długości przewodów powinny być tak dobrane, aby wyeliminować stosowanie połączeń śródprzęsłowych (złączek zaprasowywanych). W uzasadnionych przypadkach Zamawiający może na etapie projektu wykonawczego zaakceptować zastosowanie połączeń śródprzęsłowych. W stanach granicznych przewodu dla odcinków linii bez obostrzeń oraz z I i II poziomem obostrzenia należy stosować współczynnik częściowy γm=2,22 dla przypadków układu obciążeń 1 i 3 wg Tablicy /PL.1 NNA. Oznacza to, że naciąg obliczeniowy w przewodzie w jakimkolwiek punkcie przęsła nie może przekroczyć 45 % znamionowej wytrzymałości przewodu na rozciąganie (RTS) Przewody OPGW Każdy z przewodów OPGW powinien posiadać 48 włókien światłowodowych. Przekrój i parametry przewodu powinny być dobrane do obliczonych warunków zwarciowych linii. Należy przedstawić sposób doboru OPGW do warunków zwarciowych. Na danej linii nie powinno się stosować więcej niż dwie wielkości przekrojów przewodów OPGW. W wyjątkowych sytuacjach np. w przypadku występowania w linii długich przęseł skrzyżowaniowych, Zamawiający może zaakceptować wyjątek od tej zasady. Przewód OPGW i osprzęt do przewodu powinny spełniać wymagania określone w Załączniku 6 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewody OPGW i osprzęt OPGW. Doboru tłumików drgań oraz sposobu ich rozmieszczenia w przęsłach powinien dokonać producent przewodu OPGW lub producent tłumików. Osprzęt do instalacji przewodu OPGW powinien być wskazany przez producenta przewodu i powinien gwarantować właściwą współpracę z przewodem oraz zachowanie parametrów optycznych włókien. Skrzynki połączeniowe i zapas technologiczny przewodu OPGW należy umieszczać na poziomie zawieszenia dolnych przewodów fazowych. Skrzynki połączeniowe należy zamocować w sposób utrudniający demontaż i otwarcie przez niepowołane osoby. Na wieszakach zapasu technologicznego należy zgromadzić zapas każdego przewodu OPGW wchodzącego do puszki o długości równej odległości wieszaka od ziemi plus dodatkowo 10 m. Naciąg przewodu OPGW nie powinien przekraczać wartości zalecanej przez producenta. Strona 32 z 57

33 Izolacja Izolacja linii powinna być dobrana do strefy zabrudzeniowej I i II oraz strefy zabrudzeniowej III dla słupów nadleśnych. Doboru izolatorów do stref zabrudzeniowych należy dokonać zgodnie z normą PN-E-06303:1998 "Narażenia zabrudzeniowe izolacji napowietrznej i dobór izolatorów do warunków zabrudzeniowych". W danej strefie zabrudzeniowej dopuszcza się zastosowanie tylko jednego rodzaju izolatorów. Dopuszcza się następujące rodzaje izolatorów: 1) izolatory długopniowe porcelanowe, 2) izolatory kołpakowe szklane. Wymagania dla izolatorów zamieszczono w Załączniku nr 7 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Izolatory. Wielorzędowe łańcuchy izolatorów powinny być tak zaprojektowane, aby zapewnić równy rozkład obciążenia mechanicznego przenoszonego przez łańcuch na poszczególne rzędy izolatorów, wyeliminować możliwość uszkodzenia izolatorów wskutek bocznych uderzeń przez izolatory z sąsiedniego rzędu oraz zminimalizować siły dynamiczne powstające przy zerwaniu jednego rzędu łańcucha. Podstawowym łańcuchem odciągowym jest łańcuch dwurzędowy typu ŁO2. Należy tak dobrać izolatory, aby nie występowała potrzeba stosowania łańcuchów o większej liczbie rzędów niż 2. W uzasadnionych przypadkach Zamawiający może zaakceptować odstępstwo od tej zasady na etapie projektu wykonawczego. Łańcuch typu ŁPV jest łańcuchem wielorzędowym i zgodnie z zapisami p PL.4 NNA w przypadku wykonywania obostrzeń nie jest wymagane zwiększenie liczby rzędów w celu zwiększenia pewności mechanicznej łańcucha. Postanowienia tego nie należy stosować do łańcuchów ŁPV z izolatorami długopniowymi porcelanowymi usytuowanych w taki sposób, że zerwanie izolatora w jednym rzędzie może spowodować uderzenie rzędu nieuszkodzonego o trzon słupa. W takim przypadku wymagane jest zwiększenie pewności mechanicznej łańcucha ŁPV poprzez dodanie dodatkowego rzędu tj. zastosowanie łańcucha ŁPV2/1. Układy izolacyjne powinny spełniać wymagania elektryczne określone w rozdziale Podstawowe założenia projektowe linii. Strona 33 z 57

34 Dopuszczalny poziom zakłóceń radioelektrycznych kompletnego układu zawieszenia przewodu, wyznaczony wg normy PN-EN 60437:2007 "Badanie zakłóceń radioelektrycznych emitowanych przez izolatory wysokonapięciowych", należy przyjąć jako równy mniejszej wartości spośród: 1) wartości dopuszczalnej ustalonej wg zasad podanych w CISPR "Radio interference characteristics of overhead power lines and high-voltage equipment Part 2 Methods of measurement and procedure for determining limits", 2) 58 db. W przypadku izolatorów kołpakowych szklanych rozkład napięcia wzdłuż łańcucha izolatorów powinien być tak wysterowany, aby największa wartość napięcia na pojedynczym izolatorze kołpakowym nie przekraczała 21 kv. Zamawiający może zaakceptować wyższą wartość na etapie projektu wykonawczego. Prawidłowość zaprojektowania łańcuchów izolatorów i doboru osprzętu powinna być potwierdzona następującymi próbami elektrycznymi wykonanymi na kompletnych łańcuchach izolatorów: 1) próba napięciowa udarem piorunowym na sucho, 2) próba napięciowa udarem łączeniowym w deszczu, 3) próba zakłóceń radioelektrycznych, 4) wyznaczenia rozkładu napięcia (dotyczy izolatorów kołpakowych szklanych), 5) próba łukiem elektrycznym prądu przemiennego zgodnie z wymaganiami normy PN-EN 61467:2009 "Izolatory do linii napowietrznych. Łańcuchy izolatorów i łańcuchy izolatorów z osprzętem do linii o znamionowym napięciu powyżej 1000 V. Próby łukiem prądu przemiennego". W przypadku zastosowania izolatorów długopniowych porcelanowych prawidłowość konstrukcji łańcuchów wielorzędowych powinna być potwierdzona próbami mechanicznymi lub analizą obliczeniową aspektów dynamicznych (maksymalne naprężenia) i kinematycznych (przemieszczanie się rzędów łańcucha i uniknięcie ich kolizji) stanu przejściowego wywołanego zerwaniem się jednego rzędu łańcucha. Wybór łańcuchów do badań, zakres oraz układ badań podlegają uzgodnieniu z Zamawiającym na etapie projektu wykonawczego. Wyniki prób podlegają ocenie i akceptacji Zamawiającego. Zamawiający, po zapoznaniu się z projektem łańcuchów, może zrezygnować z niektórych prób lub ograniczyć liczbę łańcuchów podlegających próbom, zwłaszcza, gdy łańcuchy były uprzednio przebadane i stosowane w liniach. Dotyczy to w szczególności łańcuchów izolatorów przedstawionych w Załączniku Nowa seria słupów E33, które były przebadane przy zastosowaniu elementów (izolatorów i osprzętu) określonych producentów. Strona 34 z 57
