1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Tytuł zadania inwestycyjnego: BUDOWA LINII 400 kv RELACJI GRUDZIĄDZ PELPLIN CZĘŚĆ II PROGRAM FUNKCJONALNO - UŻYTKOWY (PF-U) Konstancin - Jeziorna, luty 2013 r.

2 SPIS TREŚCI: 1. STRONA TYTUŁOWA DEFINICJE OPIS PRZEDMIOTU ZAMÓWIENIA Opis ogólny Trasa linii ZAKRES PRAC I CZYNNOŚCI ZWIĄZANYCH Z REALIZACJĄ PRZEDMIOTU ZAMÓWIENIA Prace przygotowawcze Prace budowlano-montażowe Demontaże (dot. fragmentów istniejącej linii 220 kv, po których będzie prowadzona nowa linia 400 kv) Przebudowa obiektów kolidujących Zakończenie budowy linii WYMAGANIA DOTYCZĄCE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA Wymagania techniczne Wyłączenia Warunki odbioru prac Wymagania dotyczące dokumentacji Pozostałe wymagania Wykaz standardów funkcjonalnych i specyfikacji technicznych SPIS ZAŁĄCZNIKÓW Strona 2 z 49

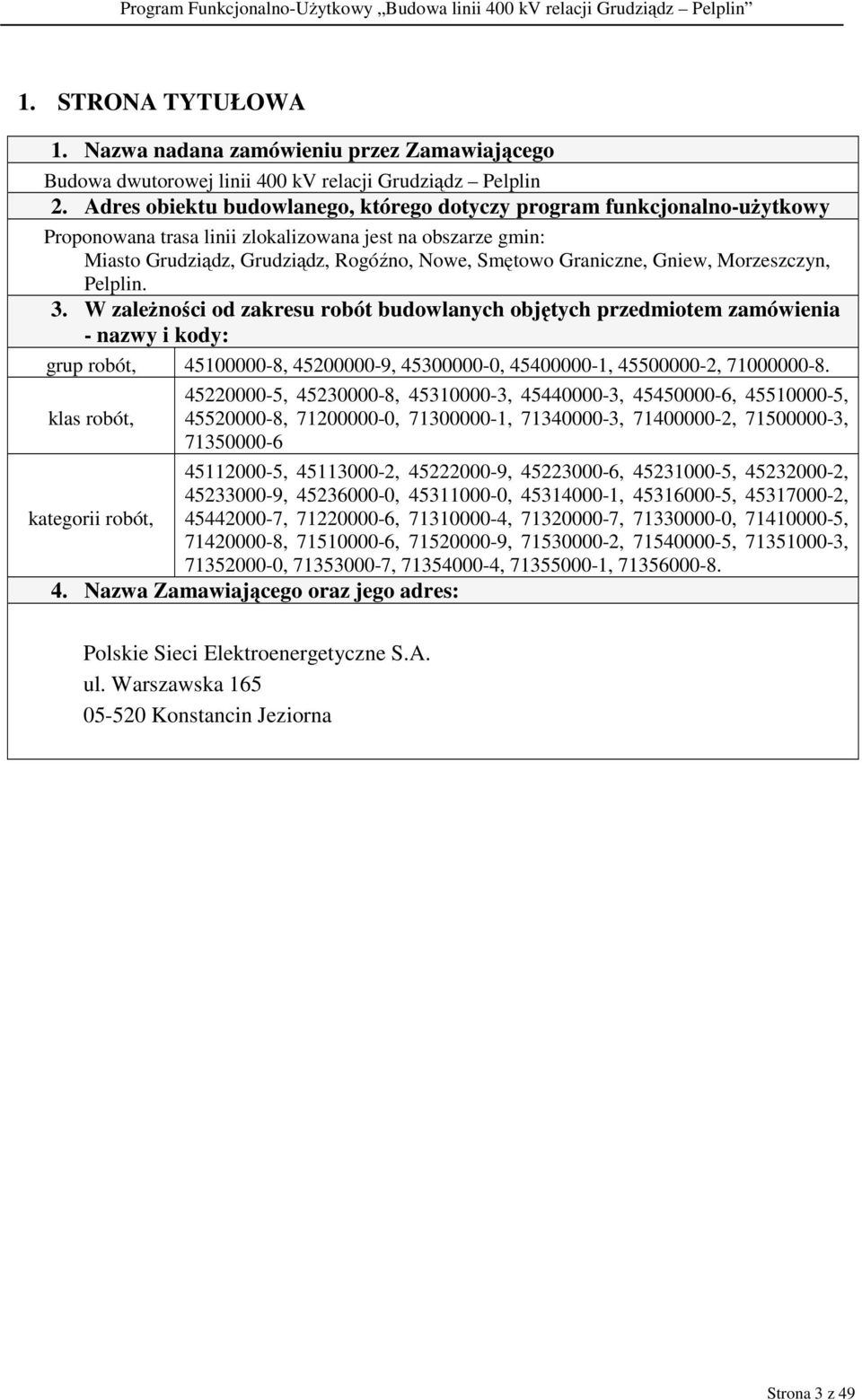

3 1. STRONA TYTUŁOWA 1. Nazwa nadana zamówieniu przez Zamawiającego Budowa dwutorowej linii 400 kv relacji Grudziądz Pelplin 2. Adres obiektu budowlanego, którego dotyczy program funkcjonalno-użytkowy Proponowana trasa linii zlokalizowana jest na obszarze gmin: Miasto Grudziądz, Grudziądz, Rogóźno, Nowe, Smętowo Graniczne, Gniew, Morzeszczyn, Pelplin. 3. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody: grup robót, , , , , , klas robót, , , , , , , , , , , , , , , , , , , , , , , , , kategorii robót, , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres: Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin Jeziorna Strona 3 z 49

4 2. DEFINICJE Na potrzeby niniejszej dokumentacji przyjmuje się, że użyte określenia oznaczają: Inwestycja (Przedsięwzięcie) budowa dwutorowej linii elektroenergetycznej 400 kv pomiędzy stacją elektroenergetyczną Grudziądz a stacją Pelplin wraz z wprowadzeniem linii do tych stacji. Projektowana linia przebieg linii wraz z rozwiązaniami technicznymi zgodny z projektem budowlanym, na podstawie którego zostanie wydana ostateczna decyzja pozwolenia na budowę. Dla projektowanej linii uzyskana zostanie pozytywna decyzja o środowiskowych uwarunkowaniach. Wybudowanie metodą kompleksową sposób realizacji inwestycji, w którym po podpisaniu umowy z PSE S.A., Wykonawca odpowiedzialny jest za zrealizowanie wszystkich prac projektowych, formalnoprawnych, dostawy materiałów i urządzeń, realizacji prac budowlano-montażowych oraz uzyskania pozwolenia na użytkowanie/zgłoszenia do użytkowania. Pas technologiczny obszar pod linią o szerokości 70 m (po 35 m od osi linii licząc w obie strony). MPZP Miejscowy Plan Zagospodarowania Przestrzennego SUiKZP Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego KSE Krajowy System Elektroenergetyczny Strona 4 z 49

5 3. OPIS PRZEDMIOTU ZAMÓWIENIA 3.1. Opis ogólny Przedmiotem zamówienia jest wykonanie metodą kompleksową dwutorowej, napowietrznej linii elektroenergetycznej o napięciu znamionowym 400 kv, pomiędzy stacjami Grudziądz i Pelplin wraz z wprowadzeniem linii do tych stacji. Linię należy wyposażyć w trakty światłowodowe relacji Grudziądz Pelplin. Szacowana długość linii wynosi 67,5 km. Usytuowanie przedmiotowej linii na tle fragmentu planu sieci elektroenergetycznej najwyższych napięć, z zaznaczonym fragmentem do realizacji w ramach niniejszego zadania przedstawia Rysunek nr 1. Rysunek nr 1. Usytuowanie przedmiotowej linii na tle fragmentu planu sieci elektroenergetycznej najwyższych napięć. Zaznaczono fragment do realizacji w ramach niniejszego zadania. Strona 5 z 49

6 Na potrzeby wejścia do stacji Grudziądz należy uwzględnić potrzebę przebudowy istniejących podejść liniowych. Schematy jednokreskowe relacji liniowych i światłowodowych przed i po realizacji zadania z zaznaczonym fragmentem w ramach niniejszego zadania, przedstawiają odpowiednio Rysunek nr 2 i Rysunek nr 3. Rysunek nr 2. Relacje liniowe przed i po realizacji zadania. Zaznaczono fragment do realizacji w ramach niniejszego zadania. Strona 6 z 49

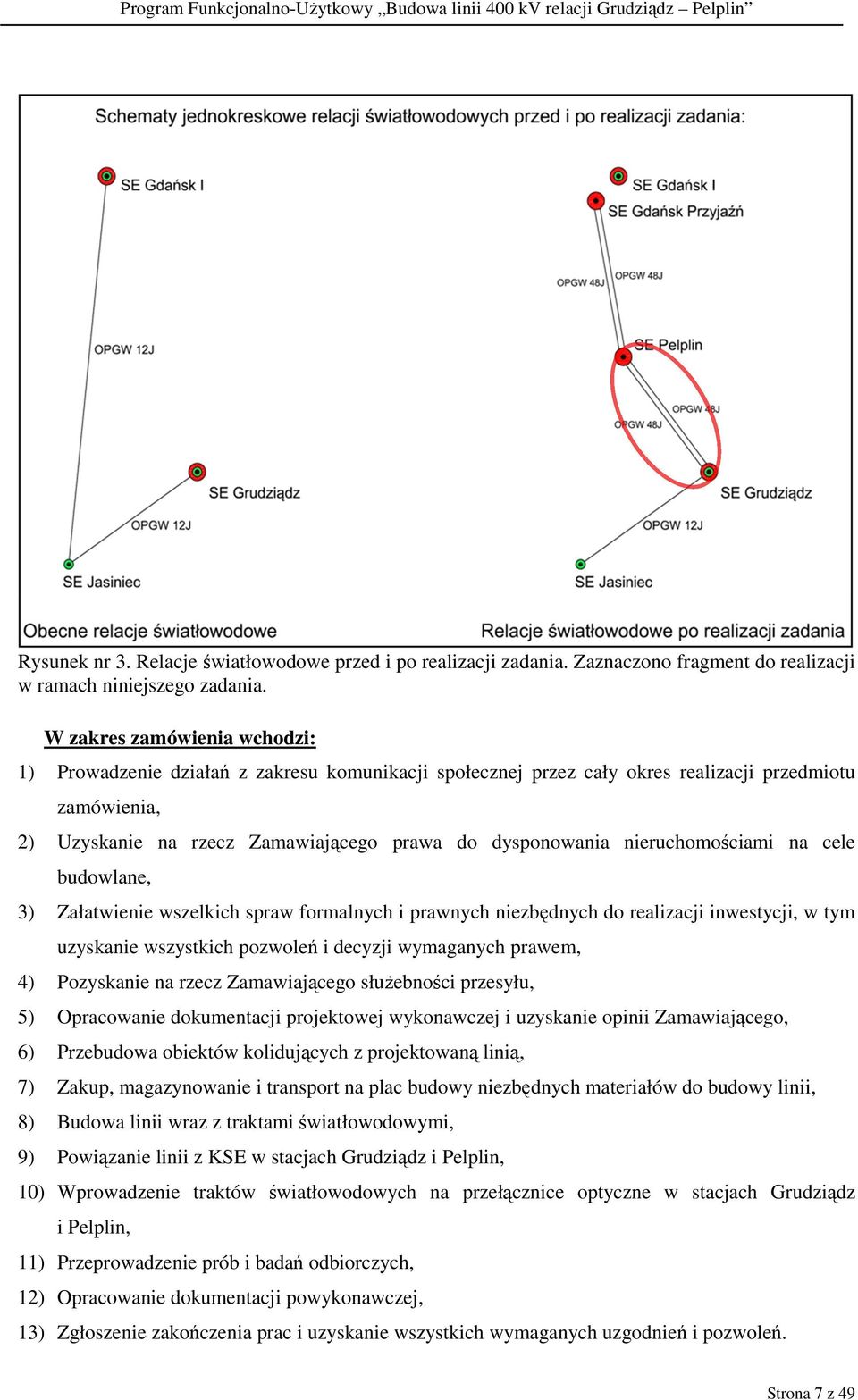

7 Rysunek nr 3. Relacje światłowodowe przed i po realizacji zadania. Zaznaczono fragment do realizacji w ramach niniejszego zadania. W zakres zamówienia wchodzi: 1) Prowadzenie działań z zakresu komunikacji społecznej przez cały okres realizacji przedmiotu zamówienia, 2) Uzyskanie na rzecz Zamawiającego prawa do dysponowania nieruchomościami na cele budowlane, 3) Załatwienie wszelkich spraw formalnych i prawnych niezbędnych do realizacji inwestycji, w tym uzyskanie wszystkich pozwoleń i decyzji wymaganych prawem, 4) Pozyskanie na rzecz Zamawiającego służebności przesyłu, 5) Opracowanie dokumentacji projektowej wykonawczej i uzyskanie opinii Zamawiającego, 6) Przebudowa obiektów kolidujących z projektowaną linią, 7) Zakup, magazynowanie i transport na plac budowy niezbędnych materiałów do budowy linii, 8) Budowa linii wraz z traktami światłowodowymi, 9) Powiązanie linii z KSE w stacjach Grudziądz i Pelplin, 10) Wprowadzenie traktów światłowodowych na przełącznice optyczne w stacjach Grudziądz i Pelplin, 11) Przeprowadzenie prób i badań odbiorczych, 12) Opracowanie dokumentacji powykonawczej, 13) Zgłoszenie zakończenia prac i uzyskanie wszystkich wymaganych uzgodnień i pozwoleń. Strona 7 z 49

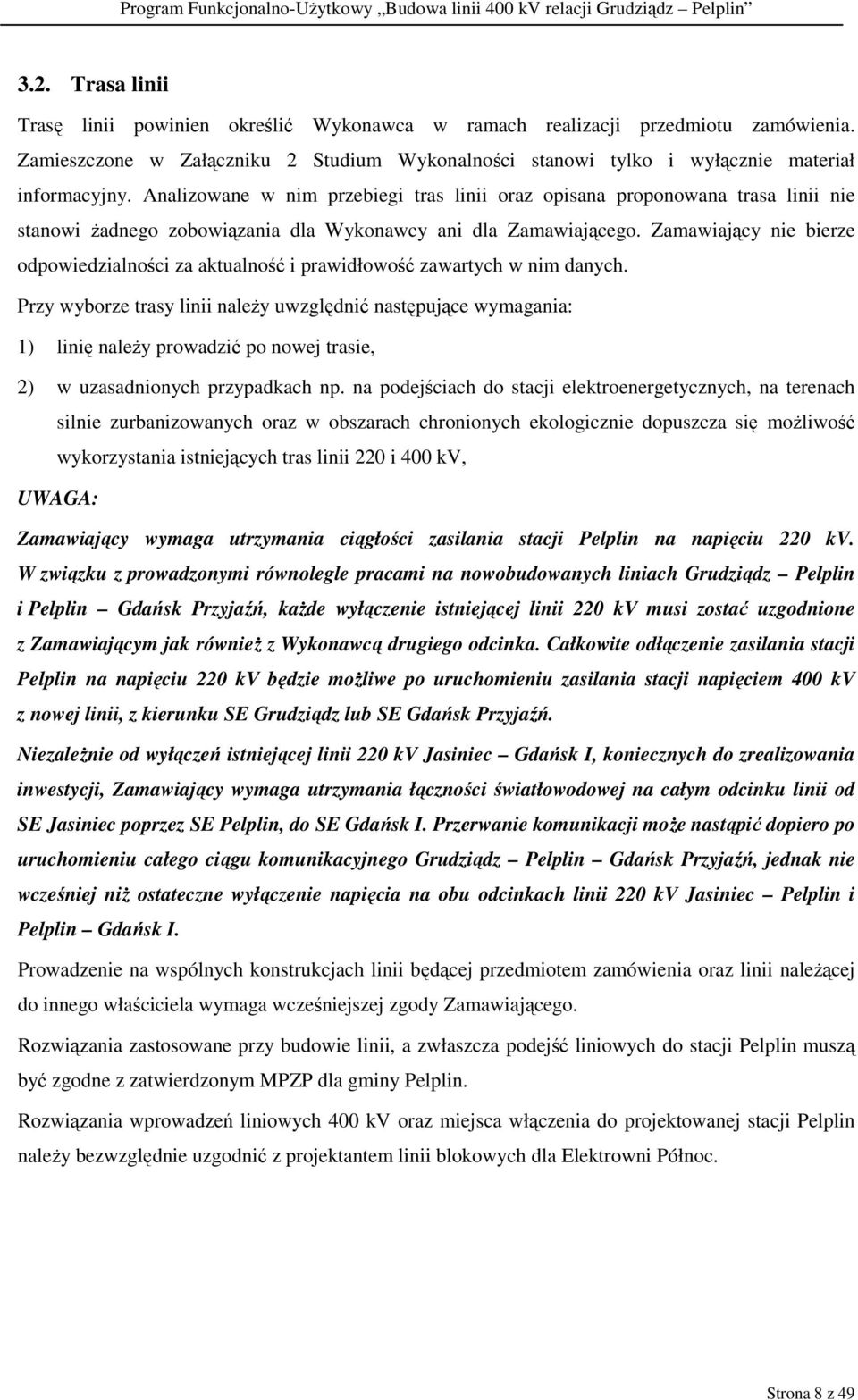

8 3.2. Trasa linii Trasę linii powinien określić Wykonawca w ramach realizacji przedmiotu zamówienia. Zamieszczone w Załączniku 2 Studium Wykonalności stanowi tylko i wyłącznie materiał informacyjny. Analizowane w nim przebiegi tras linii oraz opisana proponowana trasa linii nie stanowi żadnego zobowiązania dla Wykonawcy ani dla Zamawiającego. Zamawiający nie bierze odpowiedzialności za aktualność i prawidłowość zawartych w nim danych. Przy wyborze trasy linii należy uwzględnić następujące wymagania: 1) linię należy prowadzić po nowej trasie, 2) w uzasadnionych przypadkach np. na podejściach do stacji elektroenergetycznych, na terenach silnie zurbanizowanych oraz w obszarach chronionych ekologicznie dopuszcza się możliwość wykorzystania istniejących tras linii 220 i 400 kv, UWAGA: Zamawiający wymaga utrzymania ciągłości zasilania stacji Pelplin na napięciu 220 kv. W związku z prowadzonymi równolegle pracami na nowobudowanych liniach Grudziądz Pelplin i Pelplin Gdańsk Przyjaźń, każde wyłączenie istniejącej linii 220 kv musi zostać uzgodnione z Zamawiającym jak również z Wykonawcą drugiego odcinka. Całkowite odłączenie zasilania stacji Pelplin na napięciu 220 kv będzie możliwe po uruchomieniu zasilania stacji napięciem 400 kv z nowej linii, z kierunku SE Grudziądz lub SE Gdańsk Przyjaźń. Niezależnie od wyłączeń istniejącej linii 220 kv Jasiniec Gdańsk I, koniecznych do zrealizowania inwestycji, Zamawiający wymaga utrzymania łączności światłowodowej na całym odcinku linii od SE Jasiniec poprzez SE Pelplin, do SE Gdańsk I. Przerwanie komunikacji może nastąpić dopiero po uruchomieniu całego ciągu komunikacyjnego Grudziądz Pelplin Gdańsk Przyjaźń, jednak nie wcześniej niż ostateczne wyłączenie napięcia na obu odcinkach linii 220 kv Jasiniec Pelplin i Pelplin Gdańsk I. Prowadzenie na wspólnych konstrukcjach linii będącej przedmiotem zamówienia oraz linii należącej do innego właściciela wymaga wcześniejszej zgody Zamawiającego. Rozwiązania zastosowane przy budowie linii, a zwłaszcza podejść liniowych do stacji Pelplin muszą być zgodne z zatwierdzonym MPZP dla gminy Pelplin. Rozwiązania wprowadzeń liniowych 400 kv oraz miejsca włączenia do projektowanej stacji Pelplin należy bezwzględnie uzgodnić z projektantem linii blokowych dla Elektrowni Północ. Strona 8 z 49

9 Koncepcje wprowadzenia nowej linii do stacji elektroenergetycznych Przedstawione w kolejnych punktach koncepcje stanowią wyłącznie propozycję Zamawiającego i służą celom informacyjnym. Nie stanowią również żadnego zobowiązania dla Wykonawcy ani dla Zamawiającego Stacja Grudziądz Węgrowo Stacja 400/220/110 kv Grudziądz zlokalizowana jest na terenie miasta Grudziądz przy ul. Warszawskiej 60, woj. kujawsko-pomorskie, powiat Grudziądz, gmina Grudziądz. Stacja posiada dwóch właścicieli, którymi są Polskie Sieci Energetyczne S.A. i Koncern Energetyczny ENERGA SA. Lokalizację stacji przedstawia Rysunek nr 4. Rysunek nr 4. Lokalizacja stacji Grudziądz Na potrzeby wejścia do stacji Grudziądz należy uwzględnić potrzebę przebudowy istniejących podejść liniowych do tej stacji. Dotyczy to w szczególności linii 400 kv Gdańsk Błonia Grudziądz oraz Grudziądz Płock. Strona 9 z 49

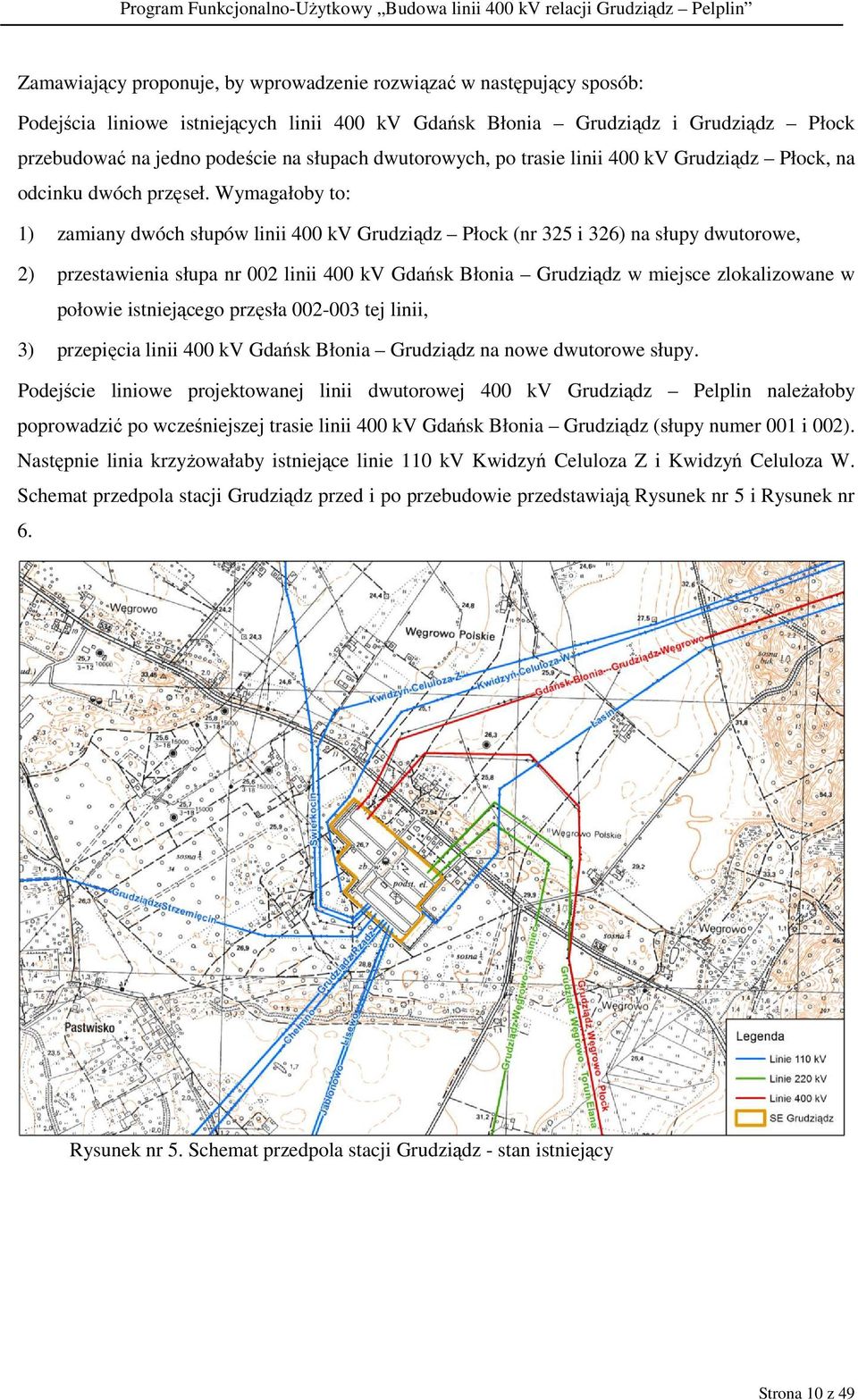

10 Zamawiający proponuje, by wprowadzenie rozwiązać w następujący sposób: Podejścia liniowe istniejących linii 400 kv Gdańsk Błonia Grudziądz i Grudziądz Płock przebudować na jedno podeście na słupach dwutorowych, po trasie linii 400 kv Grudziądz Płock, na odcinku dwóch przęseł. Wymagałoby to: 1) zamiany dwóch słupów linii 400 kv Grudziądz Płock (nr 325 i 326) na słupy dwutorowe, 2) przestawienia słupa nr 002 linii 400 kv Gdańsk Błonia Grudziądz w miejsce zlokalizowane w połowie istniejącego przęsła tej linii, 3) przepięcia linii 400 kv Gdańsk Błonia Grudziądz na nowe dwutorowe słupy. Podejście liniowe projektowanej linii dwutorowej 400 kv Grudziądz Pelplin należałoby poprowadzić po wcześniejszej trasie linii 400 kv Gdańsk Błonia Grudziądz (słupy numer 001 i 002). Następnie linia krzyżowałaby istniejące linie 110 kv Kwidzyń Celuloza Z i Kwidzyń Celuloza W. Schemat przedpola stacji Grudziądz przed i po przebudowie przedstawiają Rysunek nr 5 i Rysunek nr 6. Rysunek nr 5. Schemat przedpola stacji Grudziądz - stan istniejący Strona 10 z 49

11 Rysunek nr 6. Schemat przedpola stacji Grudziądz - stan projektowany (proponowany) Strona 11 z 49

12 Stacja Pelplin Stacja elektroenergetyczna Pelplin planowana jest na rok Lokalizacja stacji znajduje się częściowo pod istniejącą linią 220 kv Jasiniec Gdańsk I, przy słupie nr 240, po północno - zachodniej stronie Pelplina, na działce nr 62/34 Obręb Ropuchy. Lokalizację stacji wraz z planowanymi wyprowadzeniami liniowymi przedstawia Rysunek nr 7. Rysunek nr 7. Planowana lokalizacja stacji Pelplin wraz z planowanymi wyprowadzeniami liniowymi Strona 12 z 49

13 4. ZAKRES PRAC I CZYNNOŚCI ZWIĄZANYCH Z REALIZACJĄ PRZEDMIOTU ZAMÓWIENIA 4.1. Prace przygotowawcze W tym między innymi: 1) Opracowanie i uzgodnienie z Zamawiającym projektu programu komunikacji społecznej uwzględniającego ustawę o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko. Wytyczne dla Wykonawcy w zakresie programu komunikacji społecznej przedstawione zostały w pkt Komunikacja społeczna. 2) Prowadzenie działań informacyjnych o inwestycji, ze szczególnym uwzględnieniem informowania społeczności lokalnej, również podczas uzyskiwania zgód i decyzji formalnoprawnych niezbędnych do realizacji inwestycji. 3) Opracowanie i uzgodnienie z Zamawiającym podstawowych założeń do projektowania linii i podstawowych rozwiązań technicznych. 4) Wprowadzenie inwestycji do gminnych studiów uwarunkowań i kierunków zagospodarowania przestrzennego (SUiKZP). 5) Sprawdzenie zgodności planowanej inwestycji z MPZP i w przypadku braku zgodności złożenie niezbędnych wniosków o wprowadzeniu projektowanej linii do właściwego MPZP (ewentualnie wniosku o zmianę MPZP) lub uzyskanie decyzji o ustaleniu lokalizacji inwestycji celu publicznego. 6) Opracowanie raportu o oddziaływaniu przedsięwzięcia na środowisko i uzyskanie opinii Zamawiającego. Uzyskanie ostatecznej/ostatecznych decyzji o środowiskowych uwarunkowaniach i sprawdzonej przez Wykonawcę w kontekście jej wykonalności i zgodności z prawem. Wypełnienie wszystkich warunków wynikających z tej decyzji. 7) Opracowanie operatu wodno-prawnego, jeżeli będzie wymagany. 8) Pozyskanie prawa do dysponowania nieruchomościami na cele budowlane zgodnie z wymogami ustawy Prawo Budowlane, 9) Ustanowienie notarialnie służebności przesyłu dla budowy i eksploatacji linii, w tym: a) uzgodnienie wzoru aktu notarialnego z Zamawiającym, b) poniesienie wszystkich kosztów związanych z ustanowieniem służebności przesyłu z wpisem tych służebności do ksiąg wieczystych działek obciążanych, c) wypłata stosownych wynagrodzeń i/lub odszkodowań zgodnie z harmonogramem rzeczowo - finansowym, Strona 13 z 49

14 Uwagi: d) ustanowienie służebności przesyłu na terenach Lasów Państwowych i ponoszenie opłat z tego tytułu do roku odbioru końcowego linii włącznie, Zakres prac związanych z ustanowieniem służebności przesyłu został uwzględniony w niniejszym PF-U w punkcie Prace przygotowawcze, jednak Zamawiający nie wymaga zakończenia tego zakresu przed rozpoczęciem prac budowlano-montażowych, ale w terminie określonym w umowie. Służebność przesyłu należy ustanowić na działkach znajdujących się w pasie technologicznym linii z wyjątkiem terenów zarządzanych przez Lasy Państwowe. Na terenach zarządzanych przez Lasy Państwowe służebność przesyłu należy ustanowić : w pasie wycinki podstawowej i dodatkowej określonej na dzień odbioru końcowego linii w przypadku konstrukcji leśnej, na obszarach wycinki pod słupy i drogi dojazdowe do słupów w przypadku konstrukcji nadleśnej linii. W przypadku, gdy w księdze wieczystej znajdują się działki gruntu, które nie znajdują się w pasie technologicznym linii elektroenergetycznej, należy przed ustanowieniem służebności przesyłu założyć nową księgę wieczystą, do której przeniesione zostaną jedynie działki znajdujące się w pasie technologicznym i dla których ustanowiona zostanie służebność przesyłu. Strona 14 z 49

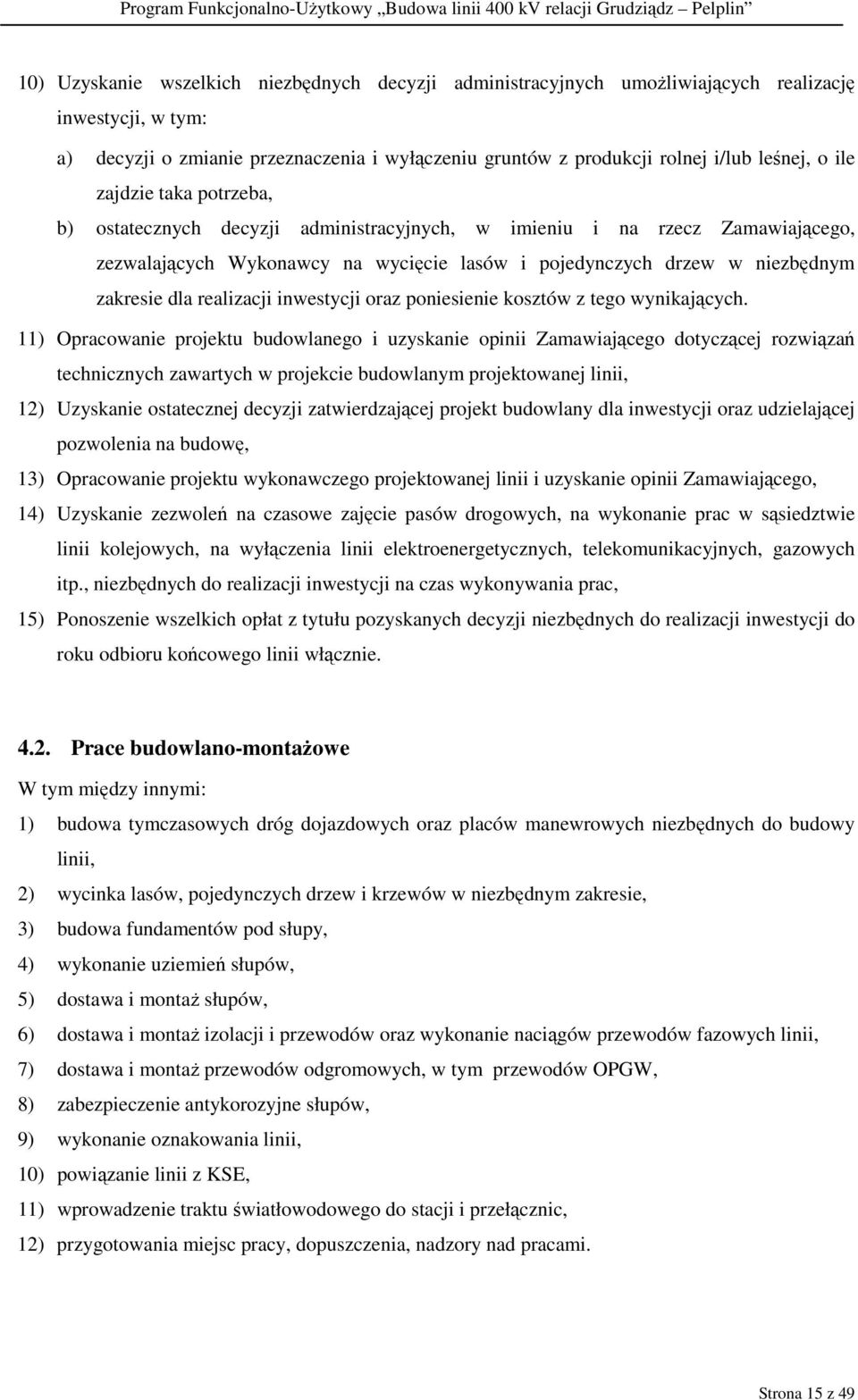

15 10) Uzyskanie wszelkich niezbędnych decyzji administracyjnych umożliwiających realizację inwestycji, w tym: a) decyzji o zmianie przeznaczenia i wyłączeniu gruntów z produkcji rolnej i/lub leśnej, o ile zajdzie taka potrzeba, b) ostatecznych decyzji administracyjnych, w imieniu i na rzecz Zamawiającego, zezwalających Wykonawcy na wycięcie lasów i pojedynczych drzew w niezbędnym zakresie dla realizacji inwestycji oraz poniesienie kosztów z tego wynikających. 11) Opracowanie projektu budowlanego i uzyskanie opinii Zamawiającego dotyczącej rozwiązań technicznych zawartych w projekcie budowlanym projektowanej linii, 12) Uzyskanie ostatecznej decyzji zatwierdzającej projekt budowlany dla inwestycji oraz udzielającej pozwolenia na budowę, 13) Opracowanie projektu wykonawczego projektowanej linii i uzyskanie opinii Zamawiającego, 14) Uzyskanie zezwoleń na czasowe zajęcie pasów drogowych, na wykonanie prac w sąsiedztwie linii kolejowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazowych itp., niezbędnych do realizacji inwestycji na czas wykonywania prac, 15) Ponoszenie wszelkich opłat z tytułu pozyskanych decyzji niezbędnych do realizacji inwestycji do roku odbioru końcowego linii włącznie Prace budowlano-montażowe W tym między innymi: 1) budowa tymczasowych dróg dojazdowych oraz placów manewrowych niezbędnych do budowy linii, 2) wycinka lasów, pojedynczych drzew i krzewów w niezbędnym zakresie, 3) budowa fundamentów pod słupy, 4) wykonanie uziemień słupów, 5) dostawa i montaż słupów, 6) dostawa i montaż izolacji i przewodów oraz wykonanie naciągów przewodów fazowych linii, 7) dostawa i montaż przewodów odgromowych, w tym przewodów OPGW, 8) zabezpieczenie antykorozyjne słupów, 9) wykonanie oznakowania linii, 10) powiązanie linii z KSE, 11) wprowadzenie traktu światłowodowego do stacji i przełącznic, 12) przygotowania miejsc pracy, dopuszczenia, nadzory nad pracami. Strona 15 z 49

16 4.3. Demontaże (dot. fragmentów istniejącej linii 220 kv, po których będzie prowadzona nowa linia 400 kv) 1) uzyskanie pozwolenia na rozbiórkę/demontaż, 2) demontaż przewodów fazowych i odgromowych, 3) demontaż łańcuchów izolatorów, 4) demontaż słupów, 5) demontaż fundamentów słupów, 6) uporządkowanie terenu, 7) przekazanie do utylizacji izolatorów, fundamentów oraz innych materiałów stanowiących odpady zgodnie z ustawą o odpadach, 8) sporządzenie wykazu ilościowego odzyskanych elementów metalowych linii oraz surowców wtórnych i przedstawienie go Zamawiającemu, 9) przeprowadzenie analizy cen za złom oferowanych przez punkty skupu i uzyskanie akceptacji Zamawiającego dla najkorzystniejszej oferty, 10) dostawa złomu stali i aluminium uzyskanego z rozbiórki linii do zaakceptowanych punktów skupu, (Zamawiający wystawi fakturę dla punktów skupu z terminem płatności 14 dni od daty wystawienia faktury za dostarczony przez Wykonawcę złom stalowy i aluminiowy), 11) monitorowanie dokonania płatności na rzecz Zamawiającego przez punkty skupu Przebudowa obiektów kolidujących Zakres prac i sposób dostosowania obiektów kolidujących (zbliżonych i skrzyżowanych) z budowaną linią wynika z potrzeb oraz uzgodnień z Właścicielami tych obiektów. Dotyczy to linii WN, SN, nn, linii telekomunikacyjnych i innych obiektów. Zakres prac obejmuje m.in.: 1) uzyskanie od właścicieli obiektów kolidujących warunków przebudowy i przekazanie ich Zamawiającemu do wiadomości, 2) załatwienie spraw formalnoprawnych niezbędnych do przebudowy, opracowanie i uzgodnienie z właścicielami obiektów kolidujących projektów budowlanych przebudowy wraz z uzyskaniem decyzji i uzgodnień wymaganych zgodnie z obowiązującymi przepisami prawa oraz uzgodnienie warunków realizacji przebudów i trybu przekazania przebudowanych obiektów do eksploatacji, 3) wykonanie przebudowy obiektów kolidujących z linią, 4) opracowanie projektów powykonawczych, 5) doprowadzenie do odbiorów końcowych przebudowywanych obiektów przez ich właścicieli. Strona 16 z 49

17 4.5. Zakończenie budowy linii W tym między innymi: 1) uporządkowanie terenu budowy oraz wykonanie mikroniwelacji i makroniwelacji terenu na stanowiskach słupów, 2) realizacja zapisów uzyskanych pozwoleń i decyzji, jeżeli dotyczy, w zakresie nałożonych warunków realizacji inwestycji, 3) wypłata odszkodowań lub naprawa szkód powstałych w trakcie realizacji inwestycji, 4) wykonanie badań traktów światłowodowych linii, 5) wykonanie pomiarów parametrów elektrycznych linii, 6) udział w załączeniu linii do pracy w ruchu próbnym i przeprowadzanych w jego trakcie próbach napięciowych i obciążeniowych, 7) wykonanie pomiarów pola elektrycznego i magnetycznego, hałasu linii, 8) opracowanie dokumentacji powykonawczej, instrukcji eksploatacji linii, inwentaryzacji geodezyjnej oraz paszportu linii, 9) wprowadzenie trasy linii do państwowych zasobów geodezyjnych, 10) usunięcie z państwowych zasobów geodezyjnych zdemontowanych fragmentów linii (jeśli dotyczy), 11) dokonanie zgłoszenia instalacji na podstawie Rozporządzenia Ministra Środowiska z dnia 2 lipca 2010 w sprawie zgłoszenia instalacji wytwarzających pola magnetyczne i przygotowanie związanej z tym odpowiedniej dokumentacji, 12) przesłanie informacji zawartych w zgłoszeniu, o których mowa powyżej Państwowemu Wojewódzkiemu Inspektoratowi Sanitarnemu, 13) poinformowanie Wojewódzkiego Inspektora Ochrony Środowiska na 30 dni przed terminem oddania do użytkowania o planowanym terminie oddania obiektu do użytkowania i zakończenia rozruchu instalacji, 14) uzyskanie ostatecznej decyzji administracyjnej udzielającej pozwolenia na użytkowanie linii (jeśli dotyczy) lub zgłoszenie do organów nadzoru budowlanego o planowanym przystąpieniu do użytkowania linii oraz uzyskanie potwierdzenia o braku uwag do zgłoszenia, 15) udział w odbiorze końcowym linii. Strona 17 z 49

18 5. WYMAGANIA DOTYCZĄCE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA 5.1. Wymagania techniczne Wymagania dotyczące projektowanej linii Standardy do projektowania Dwutorowa linia 400 kv Grudziądz Pelplin powinna być zaprojektowana zgodnie z: 1) normą PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 1: Wymagania ogólne. Specyfikacje wspólne wraz ze zmianą opublikowaną jako PN-EN :2005/A1:2009 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv - Część 1: Wymagania ogólne - Specyfikacje wspólne. Zmiana do Normy Europejskiej, 2) Narodowym Aspektem Normatywnym dla Rzeczypospolitej Polskiej (zwanym dalej NNA), opublikowanym jako PN-EN :2010 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 3: Zbiór normatywnych warunków krajowych Polska wersja EN :2001, 3) normami przywołanymi w NNA i niniejszym PF-U, 4) obowiązującymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych, 5) niniejszym PF-U Podstawowe założenia projektowe linii Tabela nr 1. Podstawowe założenia projektowanej linii. Wyszczególnienie Wartość Przewody fazowe wiązka 3 x AFL mm 2 1) Projektowa temperatura przewodów fazowych +80 o C Max długość sekcji odciągowej m 2) Maksymalna rozpiętość przęsła wiatrowego 450 m 2) Maksymalna rozpiętość przęsła ciężarowego 585 m 2) Szerokość standardowego pasa technologicznego linii Maksymalna liczba przęseł w sekcji odciągowej 9 2) Maksymalna liczba przęseł w sekcji odciągowej, w której występuje skrzyżowanie z autostradą lub z drogą ekspresową 70 m 3 2) 1) W uzasadnionych przypadkach Zamawiający może określić lub zaakceptować inny rodzaj wiązki 2) W uzasadnionych przypadkach Zamawiający może zaakceptować wyższą wartość na etapie projektu wykonawczego Strona 18 z 49

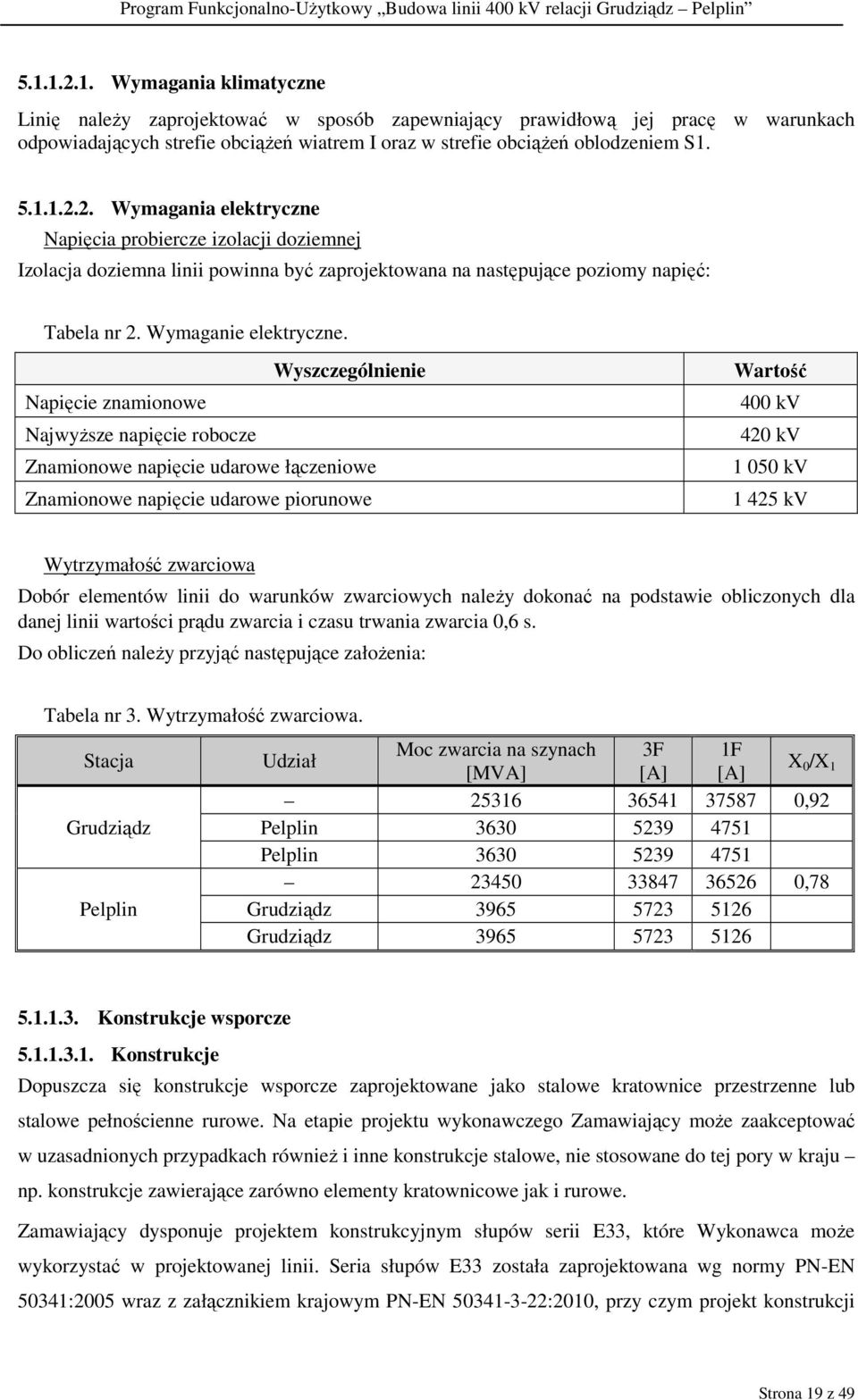

19 Wymagania klimatyczne Linię należy zaprojektować w sposób zapewniający prawidłową jej pracę w warunkach odpowiadających strefie obciążeń wiatrem I oraz w strefie obciążeń oblodzeniem S Wymagania elektryczne Napięcia probiercze izolacji doziemnej Izolacja doziemna linii powinna być zaprojektowana na następujące poziomy napięć: Tabela nr 2. Wymaganie elektryczne. Wyszczególnienie Napięcie znamionowe Najwyższe napięcie robocze Znamionowe napięcie udarowe łączeniowe Znamionowe napięcie udarowe piorunowe Wartość 400 kv 420 kv kv kv Wytrzymałość zwarciowa Dobór elementów linii do warunków zwarciowych należy dokonać na podstawie obliczonych dla danej linii wartości prądu zwarcia i czasu trwania zwarcia 0,6 s. Do obliczeń należy przyjąć następujące założenia: Tabela nr 3. Wytrzymałość zwarciowa. Stacja Grudziądz Pelplin Udział Moc zwarcia na szynach 3F 1F [MVA] [A] [A] X 0 /X ,92 Pelplin Pelplin ,78 Grudziądz Grudziądz Konstrukcje wsporcze Konstrukcje Dopuszcza się konstrukcje wsporcze zaprojektowane jako stalowe kratownice przestrzenne lub stalowe pełnościenne rurowe. Na etapie projektu wykonawczego Zamawiający może zaakceptować w uzasadnionych przypadkach również i inne konstrukcje stalowe, nie stosowane do tej pory w kraju np. konstrukcje zawierające zarówno elementy kratownicowe jak i rurowe. Zamawiający dysponuje projektem konstrukcyjnym słupów serii E33, które Wykonawca może wykorzystać w projektowanej linii. Seria słupów E33 została zaprojektowana wg normy PN-EN 50341:2005 wraz z załącznikiem krajowym PN-EN :2010, przy czym projekt konstrukcji Strona 19 z 49

20 słupów wykonano w oparciu o normy PN-B-03205:1996 oraz PN-B-03200:1990. Opis serii słupów E33 zawiera Załącznik pt. Nowa seria słupów E33. Konstrukcje wsporcze powinny spełniać wymagania zawarte w Załączniku nr 1 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Słupy. Przy projektowaniu konstrukcji wsporczych należy stosować zasady przedstawione w Załączniku 10 specyfikacji PSE S.A. Linia napowietrzna 400 kv. W przypadku zastosowania słupów kratowych wartość podwyższenia (obniżenia) słupów nie powinna być mniejsza niż 3 m. W uzasadnionych przypadkach Zamawiający może zaakceptować inną wartość Gabaryty słupów Gabaryty słupów serii E33 zostały zaprojektowane przy uwzględnieniu łańcuchów izolatorów, których rysunki zamieszczono w Załączniku Nowa seria słupów E33. Zastosowanie łańcuchów izolatorów zamieszczonych w Załączniku nie jest obowiązkowe. Zamawiający zaakceptuje inne łańcuchy, jeśli będą spełnione wymagania norm PN-EN oraz NNA w zakresie odstępów wewnętrznych z następującymi uzupełnieniami: Odstępy izolacyjne wewnętrzne i zewnętrzne należy zwymiarować wg metody empirycznej podanej w NNA z następującymi zastrzeżeniami: a) wartość D el określoną w Tablicy 5.5/PL.1 NNA należy traktować jako minimalną. Wewnętrzne odstępy izolacyjne doziemne powinny być tak dobrane, aby zapewnić wytrzymałość elektryczną układów izolacyjnych określoną w rozdziale Wymagania elektryczne, b) linia powinna być tak zaprojektowana, aby odległość a som była odległością pomiędzy górnym a dolnym elementem osprzętu ochronnego najkrótszego łańcucha izolatorów. Podane w p PL.2 NNA wymaganie należy rozumieć w ten sposób, że w każdym zaprojektowanym układzie izolacyjnym linii odległość wewnętrzna pomiędzy częściami pod napięciem a uziemioną konstrukcją przy bezwietrznej pogodzie powinna być co najmniej o 5% większa od a som, c) zewnętrzne odstępy izolacyjne pionowe powinny być zwymiarowane z zapasem 0,5 m w stosunku do wartości określonych w NNA. Dla słupów nowo projektowanych w ramach niniejszego zamówienia obowiązują następujące wymagania: 1) Gabaryty słupów mocnych powinny być tak zwymiarowane, aby mostki prądowe mogły być zawieszone swobodnie. Rozwiązania słupów mocnych z łańcuchami izolatorowymi podtrzymującymi mostek mogą być zastosowane jedynie w przypadkach uzgodnionych z Zamawiającym (np. słupy na dużych załomach linii). 2) Przy określaniu gabarytów słupów przelotowych należy uwzględnić: Strona 20 z 49

21 a) dopuszczalny kąt załomu linii na słupie o wartości 2, b) odciążenie łańcucha przelotowego o 30% w odniesieniu do obciążenia pochodzącego od ciężaru przewodów (wiązki przewodów) dla przęsła gabarytowego. 3) Odstępy izolacyjne wewnętrzne i zewnętrzne wymiaruje się wg metody empirycznej podanej w NNA z następującymi zastrzeżeniami: d) wartość D el określoną w Tablicy 5.5/PL.1 NNA należy traktować jako minimalną. Wewnętrzne odstępy izolacyjne doziemne powinny być tak dobrane, aby zapewnić wytrzymałość elektryczną układów izolacyjnych określoną w rozdziale Wymagania elektryczne, e) linia powinna być tak zaprojektowana, aby odległość a som była odległością pomiędzy górnym a dolnym elementem osprzętu ochronnego najkrótszego łańcucha izolatorów. Podane w p PL.2 NNA wymaganie należy rozumieć w ten sposób, że w każdym zaprojektowanym układzie izolacyjnym linii odległość wewnętrzna pomiędzy częściami pod napięciem a uziemioną konstrukcją przy bezwietrznej pogodzie powinna być co najmniej o 5% większa od a som, f) Zewnętrzne odstępy izolacyjne pionowe powinny być zwymiarowane z zapasem 0,5 m w stosunku do wartości określonych w NNA. 4) Dopuszcza się również przyjęcie odstępów izolacyjnych obliczonych zgodnie z Załącznikiem E normy PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 1: Wymagania ogólne specyfikacje wspólne. W takim przypadku na etapie opracowania projektu wykonawczego należy przedstawić Zamawiającemu stosowne obliczenia, uzasadniające wybór przyjętych wartości odstępów izolacyjnych Zabezpieczenie antykorozyjne konstrukcji Konstrukcje kratowe powinny być zabezpieczone przed korozją zgodnie ze Specyfikacją Wymagania Techniczne PSE Operator S.A. dotyczące zabezpieczenia antykorozyjnego konstrukcji stalowych i stalowych ocynkowanych. Należy zastosować system duplex (cynkowanie + malowanie) jako sposób zabezpieczenia antykorozyjnego konstrukcji kratowych. Grubość powłoki cynkowej powinna być zgodna z normą PN-EN ISO 1461:2011. Powłoki cynkowe nanoszone na żeliwo i stal metodą zanurzeniową (cynkowanie jednostkowe) - Wymagania i badania. Do doboru systemów malarskich należy przyjąć kategorię korozyjności C3. Zestaw malarski należy wybrać z wykazu zestawów malarskich opublikowanych na stronie internetowej PSE S.A. dopuszczonych do stosowania w roku rozpoczęcia budowy linii. Strona 21 z 49

22 Słupy pełnościenne powinny być ocynkowane zgodnie z normą PN-EN ISO 1461:2011. Wszelkie odstępstwa od powyższego wymagania podlegają akceptacji Zamawiającego. Śruby oraz stopnie włazowe należy ocynkować ogniowo. Nie dopuszcza się stosowania śrub zabezpieczonych antykorozyjnie przez galwanizowanie Zabezpieczenie przed kradzieżą Montaż stałych systemów komunikacji pionowej należy przewidzieć od wysokości ok. 5 m nad terenem. Poniżej należy zastosować systemy demontowalne (np. wyjmowane stopnie włazowe). W przypadku zastosowania konstrukcji kratowych, kątowniki konstrukcji należy zabezpieczyć przed kradzieżą. Do wysokości min. 5 m należy zastosować specjalne nierozbieralne złącza śrubowe lub inne zaakceptowane przez Zamawiającego rozwiązania. Strona 22 z 49

23 Fundamenty Fundamenty powinny spełniać wymagania zawarte w Załączniku 2 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Fundamenty. W Załączniku nr pt. Nowa Seria słupów E33 przedstawiono fundamenty słupów E33 dla typowych warunków gruntowych. Materiał ten ma charakter pomocniczy. Określenie rodzaju fundamentu, jego kształtu i wymiarów, należy wykonać w oparciu o szczegółowe rozpoznanie rodzaju i stanu gruntów poniżej projektowanego poziomu posadowienia do wymaganej głębokości, zależnej od tego czy jest to stopowy, blokowy czy palowy. W przypadku normalnych warunków gruntowych, jako podstawowy sposób posadowienia słupów przelotowych należy przewidzieć posadowienie na fundamentach prefabrykowanych, o ile to jest możliwe ze względów statyczno-wytrzymałościowych. Zabezpieczenie antykorozyjne fundamentów należy wykonać zgodnie z Instrukcją wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyższych napięć Uziemienia Każdy słup linii powinien być wyposażony w układ uziemiający. Uziemienia powinny być dobrane do warunków zwarciowych występujących w linii. Rezystancja uziemienia słupa nie może przekraczać 15 Ω. Wymagania dotyczące uziemień określa Załącznik 3 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Uziemienia Przewody fazowe Przewody fazowe powinny być wykonane w postaci wiązki trójprzewodowej złożonej z przewodów stalowo-aluminiowych typu AFL mm 2. Wiązka w przekroju poprzecznym powinna mieć kształt trójkąta równobocznego o boku 400 mm, skierowanego wierzchołkiem w dół. Przewód składowy wiązki powinien spełniać wymagania określone w Załączniku nr 4 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewód fazowy Do utrzymania geometrycznych parametrów wiązki w przęśle należy zastosować odstępniki tłumiące tzn. spełniające jednocześnie rolę czynnej ochrony przeciwdrganiowej przewodów. Należy przeanalizować konieczność zastosowania środków dodatkowej ochrony przeciwdrganiowej przewodów, zapobiegających uszkodzeniom zmęczeniowym przewodu. Strona 23 z 49

24 Zastosowany sposób ochrony drganiowej przewodów powinien zapewnić skuteczną ich ochronę przed zniszczeniami zmęczeniowymi. Dobór i sposób rozmieszczenia odstępników powinien być dokonany przez producenta odstępników. Przy doborze odstępników tłumiących należy uwzględnić zalecenia i wymagania zawarte w Broszurze Technicznej CIGRE nr 277 State of the Art on Spacers and Spacer Dampers. Odstępniki powinny spełniać wymagania techniczne zawarte w Załączniku nr 8 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt Osprzęt. W uzasadnionych technicznie przypadkach Zamawiający może zaakceptować na etapie uzgadniania projektu wykonawczego inny typ odstępników oraz inny sposób wykonania ochrony przeciwdrganiowej przewodów. Przewody fazowe powinny być tak zaprojektowane, aby można było zastosować wózki jezdne do prac eksploatacyjnych powodujące dodatkowe obciążenie skupione o wartości 3 kn. Każda wiązka powinna być wykonana z przewodów składowych o maksymalnie zbliżonych parametrach mechanicznych, elektrycznych i reologicznych. Przewody składowe danej wiązki powinny pochodzić z jednej partii produkcyjnej. Bębny z przewodami składowymi do wykonania każdego przewodu wiązkowego powinny być jednoznacznie i w sposób trwały oznakowane. Długości przewodów na bębnach powinny być tak określone, aby nie było konieczności stosowania połączeń śródprzęsłowych (złączek zaprasowywanych). W uzasadnionych przypadkach Zamawiający może na etapie projektu wykonawczego zaakceptować zastosowanie połączeń śródprzęsłowych. Dopuszczalny docelowy kąt skręcenia wiązki wynosi 10. Po montażu przewodów kąt skręcenia wiązki nie powinien przekraczać 5. W stanach granicznych przewodu dla odcinków linii bez obostrzeń oraz z I i II poziomem obostrzenia należy stosować współczynnik częściowy γm=2,22 dla przypadków układu obciążeń 1 i 3 wg Tablicy /PL.1 projektu NNA. Oznacza to, że naciąg obliczeniowy w przewodzie w jakimkolwiek punkcie przęsła nie może przekroczyć 45 % znamionowej wytrzymałości przewodu na rozciąganie (RTS) Przewody odgromowe Linia powinna być wyposażona w dwa przewody odgromowe. Przewody te mają być przewodami skojarzonymi z włóknami światłowodowymi typu OPGW. Strona 24 z 49

25 Przewody stalowo-aluminiowe Przewody stalowo-aluminiowe (AFL) zastosowane są wyłącznie, jako uzupełnienie ochrony odgromowej w przęśle słup krańcowy bramka liniowa. Przekrój przewodu powinien być dobrany do obliczonych warunków zwarciowych linii. Na danej linii nie powinno się stosować więcej niż dwie wielkości przekrojów przewodów. W wyjątkowych sytuacjach np. w przypadku występowania w linii długich przęseł skrzyżowaniowych, Zamawiający może zaakceptować wyjątek od tej zasady. Należy zastosować typowe przewody, zgodne z wymaganiami zawartymi w Załączniku nr 5 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewody odgromowe stalowo-aluminiowe. W uzasadnionych przypadkach Zamawiający może zaakceptować na etapie opracowywania projektu wykonawczego linii inny typ przewodu. Należy przeanalizować konieczność zastosowania środków czynnej ochrony przeciwdrganiowej przewodów w celu zapobiegnięcia uszkodzeniom zmęczeniowym, zgodnie z wytycznymi zawartymi w Broszurze Technicznej CIGRE nr 273 Overhead Conductor Safe Design Tension With Respect to Aeolian Vibrations. W przypadku wystąpienia takiej konieczności ochronę przeciwdrganiową należy zrealizować za pomocą tłumików drgań typu Stockbridge a spełniających wymagania techniczne zawarte w Załączniku 8 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Osprzęt. Długości przewodów powinny być tak dobrane, aby wyeliminować stosowanie połączeń śródprzęsłowych (złączek zaprasowywanych). W uzasadnionych przypadkach Zamawiający może na etapie projektu wykonawczego zaakceptować zastosowanie połączeń śródprzęsłowych. W stanach granicznych przewodu dla odcinków linii bez obostrzeń oraz z I i II poziomem obostrzenia należy stosować współczynnik częściowy γm=2,22 dla przypadków układu obciążeń 1 i 3 wg Tablicy /PL.1 NNA. Oznacza to, że naciąg obliczeniowy w przewodzie w jakimkolwiek punkcie przęsła nie może przekroczyć 45 % znamionowej wytrzymałości przewodu na rozciąganie (RTS) Przewody OPGW Każdy z przewodów OPGW powinien posiadać 48 włókien światłowodowych. Przekrój i parametry przewodu powinny być dobrane do obliczonych warunków zwarciowych linii. Należy przedstawić sposób doboru OPGW do warunków zwarciowych. Na danej linii nie powinno się stosować więcej niż dwie wielkości przekrojów przewodów OPGW. W wyjątkowych sytuacjach np. w przypadku występowania w linii długich przęseł skrzyżowaniowych, Zamawiający może zaakceptować wyjątek od tej zasady. Strona 25 z 49

26 Przewód OPGW i osprzęt do przewodu powinny spełniać wymagania określone w Załączniku 6 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewody OPGW i osprzęt OPGW. Doboru tłumików drgań oraz sposobu ich rozmieszczenia w przęsłach powinien dokonać producent przewodu OPGW lub producent tłumików. Osprzęt do instalacji przewodu OPGW powinien być wskazany przez producenta przewodu i powinien gwarantować właściwą współpracę z przewodem oraz zachowanie parametrów optycznych włókien. Skrzynki połączeniowe i zapas technologiczny przewodu OPGW należy umieszczać na poziomie zawieszenia dolnych przewodów fazowych. Skrzynki połączeniowe należy zamocować w sposób utrudniający demontaż i otwarcie przez niepowołane osoby. Na wieszakach zapasu technologicznego należy zgromadzić zapas każdego przewodu OPGW wchodzącego do puszki o długości równej odległości wieszaka od ziemi plus dodatkowo 10 m. Naciąg przewodu OPGW nie powinien przekraczać wartości zalecanej przez producenta Izolacja Izolacja linii powinna być dobrana do strefy zabrudzeniowej II oraz strefy zabrudzeniowej III dla słupów nadleśnych. Doboru izolatorów do stref zabrudzeniowych należy dokonać zgodnie z normą PN-E-06303:1998 "Narażenia zabrudzeniowe izolacji napowietrznej i dobór izolatorów do warunków zabrudzeniowych". W danej strefie zabrudzeniowej dopuszcza się zastosowanie tylko jednego rodzaju izolatorów. Dopuszcza się następujące rodzaje izolatorów: 1) izolatory długopniowe porcelanowe, 2) izolatory kołpakowe szklane. Wymagania dla izolatorów zamieszczono w Załączniku nr 7 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Izolatory. Wielorzędowe łańcuchy izolatorów powinny być tak zaprojektowane, aby zapewnić równy rozkład obciążenia mechanicznego przenoszonego przez łańcuch na poszczególne rzędy izolatorów, wyeliminować możliwość uszkodzenia izolatorów wskutek bocznych uderzeń przez izolatory z sąsiedniego rzędu oraz zminimalizować siły dynamiczne powstające przy zerwaniu jednego rzędu łańcucha. Podstawowym łańcuchem odciągowym jest łańcuch dwurzędowy typu ŁO2. Należy tak dobrać izolatory, aby nie występowała potrzeba stosowania łańcuchów o większej liczbie rzędów niż 2. Strona 26 z 49

27 W uzasadnionych przypadkach Zamawiający może zaakceptować odstępstwo od tej zasady na etapie projektu wykonawczego. Łańcuch typu ŁPV jest łańcuchem wielorzędowym i zgodnie z zapisami p PL.4 NNA w przypadku wykonywania obostrzeń nie jest wymagane zwiększenie liczby rzędów w celu zwiększenia pewności mechanicznej łańcucha. Postanowienia tego nie należy stosować do łańcuchów ŁPV z izolatorami długopniowymi porcelanowymi usytuowanych w taki sposób, że zerwanie izolatora w jednym rzędzie może spowodować uderzenie rzędu nieuszkodzonego o trzon słupa. W takim przypadku wymagane jest zwiększenie pewności mechanicznej łańcucha ŁPV poprzez dodanie dodatkowego rzędu tj. zastosowanie łańcucha ŁPV2/1. Układy izolacyjne powinny spełniać wymagania elektryczne określone w rozdziale Podstawowe założenia projektowe linii. Dopuszczalny poziom zakłóceń radioelektrycznych kompletnego układu zawieszenia przewodu, wyznaczony wg normy PN-EN 60437:2007 "Badanie zakłóceń radioelektrycznych emitowanych przez izolatory wysokonapięciowych", należy przyjąć jako równy mniejszej wartości spośród: 1) wartości dopuszczalnej ustalonej wg zasad podanych w CISPR "Radio interference characteristics of overhead power lines and high-voltage equipment Part 2 Methods of measurement and procedure for determining limits", 2) 58 db, W przypadku izolatorów kołpakowych szklanych rozkład napięcia wzdłuż łańcucha izolatorów powinien być tak wysterowany, aby największa wartość napięcia na pojedynczym izolatorze kołpakowym nie przekraczała 21 kv. Zamawiający może zaakceptować wyższą wartość na etapie projektu wykonawczego. Prawidłowość zaprojektowania łańcuchów izolatorów i doboru osprzętu powinna być potwierdzona następującymi próbami elektrycznymi wykonanymi na kompletnych łańcuchach izolatorów: 1) próba napięciowa udarem piorunowym na sucho, 2) próba napięciowa udarem łączeniowym w deszczu, 3) próba zakłóceń radioelektrycznych, 4) wyznaczenia rozkładu napięcia (dotyczy izolatorów kołpakowych szklanych), 5) próba łukiem elektrycznym prądu przemiennego zgodnie z wymaganiami normy PN-EN 61467:2009 "Izolatory do linii napowietrznych. Łańcuchy izolatorów i łańcuchy izolatorów z osprzętem do linii o znamionowym napięciu powyżej 1000 V. Próby łukiem prądu przemiennego". W przypadku zastosowania izolatorów długopniowych porcelanowych prawidłowość konstrukcji łańcuchów wielorzędowych powinna być potwierdzona próbami mechanicznymi lub analizą Strona 27 z 49

28 obliczeniową aspektów dynamicznych (maksymalne naprężenia) i kinematycznych (przemieszczanie się rzędów łańcucha i uniknięcie ich kolizji) stanu przejściowego wywołanego zerwaniem się jednego rzędu łańcucha. Wybór łańcuchów do badań, zakres oraz układ badań podlegają uzgodnieniu z Zamawiającym na etapie projektu wykonawczego. Wyniki prób podlegają ocenie i akceptacji Zamawiającego. Zamawiający, po zapoznaniu się z projektem łańcuchów, może zrezygnować z niektórych prób lub ograniczyć liczbę łańcuchów podlegających próbom, zwłaszcza, gdy łańcuchy były uprzednio przebadane i stosowane w liniach. Dotyczy to w szczególności łańcuchów izolatorów przedstawionych w Załączniku Nowa seria słupów E33, które były przebadane przy zastosowaniu elementów (izolatorów i osprzętu) określonych producentów. Stosowanie łańcuchów izolatorów przedstawionych w Załączniku Nowa seria słupów E33 nie jest obowiązkowe Osprzęt Osprzęt liniowy, z wyjątkiem osprzętu przewodu OPGW, powinien spełniać wymagania określone w Załączniku 8 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Osprzęt. Osprzęt przewodu OPGW powinien spełniać wymagania określone w Załączniku 6 specyfikacji Linia napowietrzna 400 kv pt. Przewody OPGW i osprzęt OPGW. Do zamocowania przewodów fazowych do łańcuchów izolatorowych odciągowych należy przewidzieć uchwyty odciągowe klinowe. W miejscu zamocowania przewodów fazowych w uchwycie przelotowym należy zastosować pręty ochronne (armor rods) bez wkładki neoprenowej Oznakowanie linii Na słupach linii należy umieścić elementy ostrzegawcze i identyfikacyjne. Lokalizację symboli i tablic na słupach oraz wykonanie tablic zawiera Załącznik 9 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Oznakowanie Co piąty słup linii powinien posiadać oznakowanie lotnicze z numerem słupa, w postaci dwóch tablic. Należy się liczyć z koniecznością ewentualnego dodatkowego oznakowania słupów i przewodów linii np. w przypadku uznania jej za obiekt przeszkodowy dla lotnictwa lub na potrzeby ochrony środowiska itp. W przypadku konieczności oznakowania światłami przeszkodowymi zgodnie z obowiązującymi przepisami, światła te powinny mieć własne źródła zasilania, zamontowane na słupie. Inne rozwiązania mogą być zastosowane jedynie w uzasadnionych przypadkach, uzgodnionych z Zamawiającym. Strona 28 z 49

29 Prowadzenie linii przez las Dla odcinków linii prowadzonych przez kompleksy leśne należy stosować słupy konstrukcji nadleśnej w celu wyeliminowania potrzeby wykonywania wycinki w przęsłach linii. Odcinki nadleśne linii powinny spełniać wymagania określone w rozdziale Wymagania specjalne linie nadleśne. Dla stanowisk słupów nadleśnych należy zapewnić wycinkę drzew o takich wymiarach, aby pozostawić teren wolny od drzew do odległości co najmniej 4 m od obrysu fundamentów słupów. Dodatkowo należy zapewnić dojazd do stanowisk słupów. W tym celu należy wykonać wycinkę drzew o szerokości umożliwiającej dojazd sprzętu ciężkiego od najbliższej drogi leśnej (duktu) do stanowiska słupa. W uzasadnionych przypadkach Zamawiający może zaakceptować konstrukcje leśne słupów o zmniejszonym do minimum odstępie między skrajnymi przewodami fazowymi. W takim przypadku wymagane jest wykonanie wycinki podstawowej i dodatkowej z uwzględnieniem 5-cio letniego przyrostu drzew (wymóg ten powinien być spełniony na etapie odbiorów częściowych prac i w chwili odbioru końcowego). Seria słupów E33 nie zawiera słupów nadleśnych Oddziaływanie na środowisko Nowa linia dwutorowa 400 kv powinna być tak zaprojektowana i wykonana, aby spełniała wymagania obowiązujących przepisów i norm dotyczących oddziaływania na środowisko w zakresie: 1) pola elektromagnetycznego, 2) hałasu, 3) zakłóceń radioelektrycznych Pas technologiczny linii Linia 400 kv jest źródłem oddziaływania na środowisko w zakresie emisji pola elektromagnetycznego oraz hałasu. W zakresie emisji pola elektromagnetycznego możliwe jest przekroczenie wartości granicznej składowej elektrycznej pola elektromagnetycznego, określonej w obowiązujących przepisach dla terenów przeznaczonych pod zabudowę mieszkaniową, natomiast w zakresie emisji hałasu przekroczenie dopuszczalnych poziomów określonych w obowiązujących przepisach dla terenów zabudowy mieszkaniowej i zagrodowej. Przekroczenia te mogą mieć miejsce na obszarze znajdującym się pod przewodami linii lub w ich pobliżu i są powodem ograniczenia możliwości zabudowy mieszkaniowej w najbliższym otoczeniu linii. Ograniczenia zabudowy i zagospodarowania terenu w najbliższym otoczeniu linii wynikają również z innych przepisów i NNA, ustalających minimalną odległość pomiędzy przewodami linii a niektórymi obiektami (w tym gałęziami drzew). Strona 29 z 49

30 Z powyższych względów wprowadzono pojęcie pasa technologicznego linii w celu określenia obszaru ograniczeń oraz uwarunkowań jego zabudowy i zagospodarowania. Dla linii 400 kv, zarówno jednotorowych jak i dwutorowych, Zamawiający przyjął do celów planowania przestrzennego standardowy pas technologiczny o szerokości 70 m (tzn. po 35 m od osi linii w obie strony). Linię 400 kv należy tak zaprojektować, aby szerokość pasa oddziaływania linii, (rozumianego jako obszar, w którym oddziaływanie linii na środowisko może przekraczać wartości graniczne określone w obowiązujących przepisach dla terenów przeznaczonych pod zabudowę mieszkaniową oraz terenów zabudowy mieszkaniowej lub zagrodowej) nie była większa od szerokości pasa standardowego przyjętego przez Zamawiającego dla linii 400 kv Pole elektromagnetyczne W zakresie emisji pola elektromagnetycznego o częstotliwości 50 Hz linia powinna spełniać wymagania podane w Rozporządzeniu Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U ). Rozporządzenie to podaje wartość natężenia równą 10 kv/m, jako dopuszczalny poziom składowej elektrycznej oraz wartość natężenia 60 A/m jako dopuszczalny poziom składowej magnetycznej dla miejsc dostępnych dla ludzi. Dla terenów przeznaczonych pod zabudowę mieszkaniową Rozporządzenie podaje wartości dopuszczalne równe 1 kv/m oraz 60 A/m odpowiednio dla składowej elektrycznej magnetycznej pola. Wykonawca powinien przedstawić wykresy rozkładu natężenia pola elektrycznego pod linią (w funkcji odległości od osi linii) dla przejściowego (o ile taki układ wystąpi) oraz docelowego, normalnego układu pracy linii, oraz wykazać, że natężenie pola elektrycznego nie przekracza w żadnym układzie pracy oraz dla przyjętej wysokości zawieszenia przewodów fazowych: 1) wartości dopuszczalnej dla miejsc dostępnych dla ludzi w żadnym miejscu pod linią, 2) wartości dopuszczalnej dla terenów przeznaczonych pod zabudowę mieszkaniową na granicy standardowego pasa technologicznego linii. Wykonawca powinien przedstawić również analogiczne wykresy rozkładu natężenia pola magnetycznego pod linią z zaznaczeniem wartości maksymalnej oraz wartości na granicy standardowego pasa technologicznego linii. Do obliczania pola magnetycznego należy przyjąć prąd równy 2500 A. Miejsca pomiarów kontrolnych pola elektromagnetycznego, o których mowa w rozdziale Wymagane badania i pomiary kontrolne zestawienie zbiorcze należy uzgodnić z Zamawiającym. Strona 30 z 49

31 Minimalny zakres pomiarów obejmuje wykonanie pomiarów w przekrojach poprzecznych linii zawierających wszystkie zastosowane typy słupów oraz w środku przęseł o najmniejszej odległości przewodów fazowych od ziemi, Liczba punktów pomiarowych powinna pozwalać na wyznaczenie rozkładu pola w formie, o której mowa powyżej. W zależności od konstrukcji linii i jej otoczenia Zamawiający zastrzega sobie prawo do wyznaczenia dodatkowych miejsc do wykonania pomiarów kontrolnych Oddziaływanie akustyczne W zakresie oddziaływania akustycznego linia powinna spełniać wymagania Rozporządzenia Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz.U nr 120 poz. 826). Rozporządzenie to podaje dopuszczalne poziomy hałasu określone wskaźnikami hałasu dla różnych rodzajów terenu. W projekcie wykonawczym należy przedstawić prognozowane poziomy wskaźników hałasu od linii w funkcji odległości od osi linii oraz określić ich wartości na granicy standardowego pasa technologicznego dla przejściowego (o ile taki układ wystąpi) oraz docelowego układu pracy linii. Poziomy wskaźników hałasu na granicy standardowego pasa technologicznego nie powinny przekroczyć wartości dopuszczalnych określonych w Tabeli 2 i 4 ww. rozporządzeniu dla terenów wymienionych w Lp.2. Powyższe wymaganie powinno być spełnione zarówno dla przejściowego (o ile taki układ wystąpi), jak i docelowego układu pracy linii. Miejsca pomiarów kontrolnych hałasu, o których mowa w rozdziale Wymagane badania i pomiary kontrolne zestawienie zbiorcze należy uzgodnić z Zamawiającym. Według dotychczasowej praktyki, pomiary kontrolne hałasu i pola elektromagnetycznego wykonuje się w tych samych miejscach Oddziaływanie na odbiór radiowy i telewizyjny Dopuszczalny poziom natężenia pola zakłóceń, mierzony w warunkach eksploatacyjnych w odległości 20 m od rzutu poziomego najbliższego przewodu linii, nie powinien przekraczać wartości podanych w normie PN-77/E "Przemysłowe zakłócenia radioelektryczne. Elektroenergetyczne linie i stacje wysokiego napięcia. Dopuszczalny poziom zakłóceń. Ogólne wymagania i badania terenowe". Strona 31 z 49

32 Wymagania specjalne Wymagania specjalne dotyczą: 1) nadleśnych odcinków linii: W przypadku prowadzenia linii nad lasem, przez odcinek nadleśny należy rozumieć sekcję odciągową, w której zastosowano przynajmniej jeden słup o konstrukcji nadleśnej. 2) odcinków specjalnych: Przez odcinek specjalny należy rozumieć sekcje odciągową, w której spełniony jest co najmniej jeden z poniższych warunków: a) występują bardzo długie przęsła, b) przynajmniej jeden słup zlokalizowano w międzywalu rzeki, c) występują nietypowe warunki terenowe np. przechodzące nad dużymi zbiornikami wody, rzekami Wykonawca zaproponuje i uzgodni z Zamawiającym założenia projektowe odcinków specjalnych. Do projektowania tych linii (lub odcinków) należy przyjąć: 1) dla konstrukcji wsporczych dodatkowy współczynnik częściowy dla oddziaływań, wynoszący 1,10 (w przypadku odcinków nadleśnych wymaganie to dotyczy tylko słupów o konstrukcji nadleśnej), 2) dla fundamentów dodatkowy współczynnik częściowy dla oddziaływań, zwiększony o 0,05 w stosunku do współczynnika przyjętego dla konstrukcji wsporczych, tzn. 1,15 (w przypadku odcinków nadleśnych wymaganie to dotyczy tylko fundamentów słupów o konstrukcji nadleśnej), 3) zmniejszone naprężenie przewodów linii, dobrane zgodnie z wymaganiami NNA, punkt i (Zamawiający może w uzasadnionych przypadkach odstąpić od tego wymagania), 4) w przypadku odcinków nadleśnych zmniejszone maksymalne rozpiętości przęseł: a) przęsło wiatrowe m, b) przęsło ciężarowe m. (w uzasadnionych przypadkach Zamawiający może zaakceptować większe rozpiętości) 5) maksymalna liczba przęseł w sekcji odciągowej 6, (w uzasadnionych przypadkach Zamawiający może zaakceptować większą liczbę) 6) zwiększenie pewności mechanicznej łańcuchów izolatorów w sposób analogiczny jak przy wykonywaniu obostrzeń (dotyczy tylko izolatorów długopniowych patrz również zapis w rozdziale Izolacja dotyczący łańcuchów ŁPV), 7) niedopuszczenie do stosowania połączeń śródprzęsłowych przewodów, Strona 32 z 49
