1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Tytuł zadania inwestycyjnego: BUDOWA ODCINKA LINII 400 kv RELACJI KROMOLICE PĄTNÓW OD SŁUPA NR 10 DO STACJI 400/220/110 kv PĄTNÓW CZĘŚĆ II.B. PROGRAM FUNKCJONALNO - UŻYTKOWY (PF-U) Konstancin-Jeziorna, kwiecień 2015 r.

2 SPIS TREŚCI STRONA TYTUŁOWA... 3 DEFINICJE OPIS PRZEDMIOTU ZAMÓWIENIA Opis ogólny Trasa linii Dodatkowe informacje ZAKRES PRAC I CZYNNOŚCI ZWIĄZANYCH Z REALIZACJĄ PRZEDMIOTU ZAMÓWIENIA Prace przygotowawcze Prace budowlano-montażowe Demontaże Przebudowa obiektów kolidujących Zakończenie budowy linii WYMAGANIA DOTYCZĄCE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA Wymagania techniczne linia napowietrzna Wymagania techniczne linia kablowa oraz GIL Wyłączenia Warunki odbioru prac Wymagania dotyczące dokumentacji Komunikacja społeczna Ustanowienie służebności przesyłu Prowadzenie rokowań z właścicielami nieruchomości nt uzyskania dostępu do terenu Zakres podstawowych założeń do projektowania linii i podstawowych rozwiązań technicznych, które Wykonawca powinien dostarczyć na etapie prac przygotowawczych Wykaz standardów funkcjonalnych i specyfikacji technicznych Spis załączników do PF-U Strona 2 z 46

3 STRONA TYTUŁOWA 1. Nazwa nadana zamówieniu przez Zamawiającego Budowa odcinka linii 400 kv relacji Kromolice Pątnów od słupa nr 10 do stacji 400/220/110 kv Pątnów 2. Adres obiektu budowlanego, którego dotyczy program funkcjonalno-użytkowy Proponowana trasa linii zlokalizowana jest na obszarze gmin: Kazimierz Biskupi Miasto Konin 3. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody: grup robót, , , , , , klas robót, kategorii robót, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres: Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin Jeziorna Strona 3 z 46

4 DEFINICJE Na potrzeby niniejszej dokumentacji przyjmuje się, że użyte określenia oznaczają: Inwestycja (Przedsięwzięcie) budowa napowietrznej linii elektroenergetycznej 400 kv relacji Kromolice-Pątnów pomiędzy słupem nr 10 a stacją elektroenergetyczną 400/220/110 kv Pątnów Projektowana linia przebieg nowoprojektowanej linii wraz z rozwiązaniami technicznymi zgodny z projektem budowlanym, na podstawie, którego zostanie wydana ostateczna decyzja pozwolenia na budowę. Dla projektowanej linii uzyskana zostanie decyzja o środowiskowych uwarunkowaniach Wybudowanie metodą kompleksową sposób realizacji inwestycji, w którym po podpisaniu umowy z PSE S.A., Wykonawca odpowiedzialny jest za zrealizowanie wszystkich prac projektowych, formalno-prawnych, dostawy materiałów i urządzeń, realizacji prac budowlano-montażowych oraz uzyskania pozwolenia na użytkowanie/zgłoszenia do użytkowania Pas technologiczny Dla linii napowietrznej 400 kv to obszar pod linią 400 kv o szerokości 70 m (po 35 m od osi linii licząc w obie strony). Dla linii kablowej 400 kv zakładana szerokość tego pasa wynosi 6 m (po 3 m od osi linii kablowej) MPZP Miejscowy Plan Zagospodarowania Przestrzennego SUiKZP Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego KSE Krajowy System Elektroenergetyczny GIS (Gas Insulated Switchgear) Rozdzielnica wnętrzowa w izolacji gazowej GIL (Gas Insulated Line) Linia przesyłowa izolowana gazem Strona 4 z 46

5 1. OPIS PRZEDMIOTU ZAMÓWIENIA 1.1. Opis ogólny Przedmiotem zamówienia jest budowa metodą kompleksową dwutorowej napowietrznej linii elektroenergetycznej o napięciu znamionowym 400 kv relacji Kromolice - Pątnów od istniejącego słupa nr 10 do stacji elektroenergetycznej 400/220/110 kv Pątnów. Szacowana długość linii od słupa nr 10 do SE Pątnów wynosi ok. 4,9 km. Powstały w ten sposób odcinek linii połączy dwutorową linię 400 kv Kromolice-Pątnów zakończoną na słupie nr 10 z SE Pątnów. W stanie obecnym, istniejący fragment linii 400 kv Kromolice Pątnów zrealizowany jest na odcinku SE Kromolice słup nr 10. Linia ta poprowadzona została po trasie dawnej linii 220 kv Konin Plewiska i jest wyposażona w dwa przewody odgromowe typu OPGW 24J. Od słupa nr 10 do SE Konin wciąż wykorzystywany jest fragment dawnej jednotorowej linii 220 kv Konin Plewiska. W celu zachowania połączenia na napięciu 220 kv Konin Plewiska na odcinku SE Kromolice słup nr 10, tor I (północny) pracuje na napięciu 220 kv. Tor II (południowy) linii 400 kv Kromolice słup nr 10 jest nieczynny. W ramach odrębnego zadania na odcinku 220 kv od słupa nr 10 do SE Konin zostaną zainstalowane dwa przewody odgromowe typu OPGW 24J, a na słupie nr 10 włókna światłowodowe tych przewodów zostaną połączone z włóknami przewodów OPGW od strony Kromolic, tworząc 2 trakty światłowodowe 24J relacji Kromolice-Pątnów. W ramach niniejszego zadania należy utworzyć 2 trakty światłowodowe 24J relacji: a) SE Kromolice SE Pątnów tor I (płn.) OPGW 24J, b) SE Konin (przez słup 9a) SE Pątnów OPGW 24J. W związku z powyższym przewiduje się, że w ramach niniejszego zadania północny przewód OPGW nad linią 220kV zostanie rozcięty na słupie nr 10 i połączony z nowym przewodem OPGW zawieszonym po zachodniej stronie linii 400kV do SE Pątnów, tworząc relację Kromolice Patnów, natomiast nadmiar przewodu OPGW z sekcji 9a-10 zostanie cofnięty do słupa 9a i połączony z nowym przewodem OPGW zawieszonym po wschodniej stronie linii 400kV do SE Pątnów, tworząc relację Konin - Pątnów. Po uruchomieniu toru II dwutorowej linii 400 kv Kromolice Pątnów nie przewiduje się likwidacji toru prądowego relacji Konin Plewiska o napięciu 220 kv. Poglądowy plan usytuowania projektowanej linii na tle fragmentu planu sieci elektroenergetycznej najwyższych napięć oraz na tle mapy przedstawiono na rysunku 1 i rysunku 2. Strona 5 z 46

6 Rys. 1. Poglądowy plan usytuowania przedmiotowej linii na tle fragmentu planu sieci elektroenergetycznej najwyższych napięć Rys. 2. Mapa poglądowa odcinka linii 400 kv relacji Kromolice - Pątnów W ramach przedmiotowego zadania należy wybudować słup specjalny ozn. 9a (w gabarycie 2x400 kv +1x220 kv), pomiędzy słupami nr 9 a 10 linii 220 kv Konin Plewiska, umożliwiający wykonanie skrzyżowania linii 400 kv Kromolice-Pątnów z przewodami toru prądowego 220 kv Konin Plewiska. Przewody fazowe 400 kv toru I między słupem 10 a 9a nie będą montowane. Odcinek toru I od słupa 9a w kierunku SE Pątnów pozostanie czasowo bez napięcia. Wykonawca powinien zachować ciągłość południowego traktu światłowodowego Kromolice Pątnów przy budowie słupa 9a. Strona 6 z 46

7 Na rysunkach poniżej przedstawione zostały sylwetka słupa nr 10 oraz propozycja sylwetki słupa nr 9a wraz z propozycją wykonania skrzyżowania linii 2x400 kv Kromolice Pątnów z przewodami toru prądowego 220kV Konin Plewiska. Rys. 3. Sylwetka istniejącego słupa nr 10 serii E33 rysunek poglądowy Rys. 4. Propozycja sylwetki słupa specjalnego nr 9a rysunek poglądowy Strona 7 z 46

8 Rys. 5. Propozycja wykonania skrzyżowania linii 2x400 kv Kromolice Pątnów z przewodami toru prądowego 220kV Konin Plewiska. Rysunek poglądowy Linia 400 kv od słupa specjalnego nr 9a do projektowanego słupa nr 1 na przedpolu stacji SE Pątnów powinna być zrealizowana jako dwutorowa z dwoma przewodami OPGW 24J. Od słupa nr 1 do rozdzielni 400 kv typu GIS (pole nr 5), zostanie wprowadzony tylko tor II linii wraz z dwoma kablami światłowodowymi 24 włóknowymi. Tor I linii zostanie zakończony na projektowanym słupie nr 1. Wprowadzenie toru II linii 400 kv od słupa nr 1 do SE Pątnów Zamawiający przewiduje jako kablowe z wykorzystaniem dodatkowego słupa kablowego nr 0 (zlokalizowanego w pobliżu słupa nr 1 i połączonego z nim za pomocą krótkiego przęsła). Ze względu na ograniczoną ilość miejsca przed budynkiem rozdzielni, Zamawiający przewiduje wykonanie końcowego odcinka wprowadzenia toru II linii do rozdzielni 400 kv GIS typu 8DQ1.1 (pole nr 5) w technologii GIL i lokalizację przepustu linia kablowa/gil pomiędzy ścianą transformatora a pompownią ppoż. Opisany powyżej zakładany przez Zamawiającego sposób wprowadzenia toru II do rozdzielni w SE Pątnów przedstawiono na rys. 6. Wprowadzenie linii 400 kv za pomocą kabla 400 kv może być realizowane pod czynnymi przęsłami zerowymi linii 110 kv pod warunkiem zachowania środków BHP z tym związanych. Z rozeznania Zamawiającego wynika, ze w razie konieczności istnieje możliwość krótkotrwałego wyłączenia pojedynczych linii 110 kv po wcześniejszym uzgodnieniu z ich właścicielami. Linie 110 kv zasilają m in. Kopalnie Jóźwin 1, Kleczew, Kazimierz. Strona 8 z 46

9 Rys. 6. Zakładany plan wprowadzenia toru II 400 kv z Kromolic do SE Pątnów rysunek poglądowy Strona 9 z 46

10 Przedmiot zamówienia obejmuje: 1. Prowadzenie działań z zakresu komunikacji społecznej przez cały okres realizacji przedmiotu zamówienia. 2. Uzyskanie na rzecz Zamawiającego prawa do dysponowania nieruchomościami na cele budowlane. 3. Załatwienie wszelkich spraw formalnych i prawnych niezbędnych do realizacji inwestycji, w tym uzyskanie wszystkich pozwoleń i decyzji wymaganych prawem. 4. Realizacja działań umożliwiających wprowadzenie projektowanej linii do MPZP lub uzyskanie decyzji o ustaleniu lokalizacji inwestycji celu publicznego oraz decyzji o wyłączeniu gruntów z produkcji rolnej i leśnej, o ile zajdzie taka potrzeba. 5. W przypadku braku możliwości wykorzystania decyzji środowiskowej dostarczonej przez Zamawiającego - przeprowadzenie ponownej oceny oddziaływania na środowisko i uzyskanie ostatecznej decyzji środowiskowej. Wypełnienie wszystkich warunków wynikających z decyzji środowiskowej (odpowiednio dostarczonej przez Zamawiającego lub pozyskanej przez Wykonawcę). 6. Pozyskanie na rzecz Zamawiającego służebności przesyłu bez ograniczeń czasowych. 7. Opracowanie dokumentacji projektowej wykonawczej i uzyskanie opinii Zamawiającego. 8. Przebudowa obiektów kolidujących z projektowanym odcinkiem linii. 9. Zakup, magazynowanie i transport na plac budowy niezbędnych materiałów do budowy linii. 10. Budowa dwutorowej linii 400 kv Kromolice Pątnów na odcinku słup istniejący nr 10 SE 400/220/110 kv Pątnów wraz z dwoma traktami światłowodowym 24J, w tym: a) budowa słupa specjalnego ozn. 9a (2x400 kv +1x220 kv), pomiędzy słupami 9 10 linii 220 kv Konin Plewiska, umożliwiającego wykonanie skrzyżowania linii 400 kv Kromolice-Pątnów z przewodami toru prądowego 220 kv Konin Plewiska, b) wykonanie toru I - od słupa nr 9a do słupa projektowanego nr 1 na przedpolu SE Pątnów (pomiędzy słupami nr 9a i 10 nie będą zawieszane przewody 400 kv dla tego toru), c) wykonanie toru II od słupa istniejącego nr 10 poprzez słup nr 9a do SE Pątnów, d) instalacja dwóch przewodów odgromowych typu OPGW 24J od słupa nr 10 do słupa nr 0 i od słupa 9a do słupa nr 0 oraz dwóch kabli światłowodowych 24 włóknowych od słupa nr 0 do SE Pątnów wraz z wykonaniem odpowiednich połączeń, na słupach 9a, 10 i 0 włókien traktów światłowodowych dla utworzenia i utrzymania wymaganych relacji pomiędzy stacjami Plewiska, Kromolice, Pątnów, Konin: i) SE Kromolice SE Konin OPGW 24J, ii) SE Kromolice SE Pątnów OPGW 24J, iii) SE Konin (przez słup 9a) SE Pątnów OPGW 24J. 11. Wykonanie powiązania toru II linii z polem 400 kv nr 5 rozdzielni typu GIS w SE Pątnów. 12. Wprowadzenie dwóch traktów światłowodowych na przełącznice optyczne w SE Pątnów. 13. Przeprowadzenie prób i badań odbiorczych. 14. Opracowanie dokumentacji powykonawczej. 15. Zgłoszenie zakończenia prac i uzyskanie wszystkich wymaganych uzgodnień i pozwoleń niezbędnych do rozpoczęcia użytkowania linii. Strona 10 z 46

11 1.2. Trasa linii Zamawiający posiada dla odcinka linii dwutorowej 400 kv od słupa 10 do SE Pątnów wydaną decyzję o środowiskowych uwarunkowaniach (Decyzja nr 25 wydana przez Prezydenta miasta Konina, Konin. dn r.) określająca środowiskowe uwarunkowania realizacji przedsięwzięcia Budowa dwutorowej napowietrznej linii elektroenergetycznej 400 kv relacji Kromolice Pątnów, odcinek od projektowanego słupa 15 (obecny słup 10) do istniejącego budynku rozdzielni GIS 400 kv na terenie elektrowni Pątnów. Decyzja ta dotyczy budowy linii 400 kv w wykonaniu napowietrznym na całej trasie. Decyzję oraz materiały opracowane staraniem Zamawiającego na potrzeby uzyskania ww. Decyzji (które stanowią tylko i wyłącznie materiał pomocniczy i Zamawiający nie bierze odpowiedzialności za ich aktualność ani prawidłowość) stanowią Załącznik 2 do PF-U. Wykonawca przedmiotowego zadania, w ramach realizacji przedmiotu zamówienia, ma obowiązek określić ostateczną trasę linii. Proponowana przez Zamawiającego trasa linii nie stanowi żadnego zobowiązania dla Wykonawcy ani dla Zamawiającego. Zamawiający nie bierze odpowiedzialności za aktualność i prawidłowość zawartych w nim danych jak również poniższych danych dotyczących trasy linii. Jeśli zajdzie taka potrzeba, Wykonawca pozyska swoim staraniem nową decyzję o środowiskowych uwarunkowaniach Dodatkowe informacje Uwarunkowania formalno-prawne (MPZP, SUiKZP) Plan zagospodarowania przestrzennego województwa wielkopolskiego (PZPWW) przewiduje budowę odcinka linii 400 kv Kromolice Pątnów zlokalizowanej na obszarach gminy Kazimierz Biskupi i miasta Konin (rozdz. Polityka ponadlokalnych systemów infrastruktury technicznej; pkt Elektroenergetyka). 1. Trasa linii wg SUiKZP W SUiKZP gmin, przez które przebiegać będzie projektowana linia, zakłada się, że trasa linii prowadzić będzie przez tereny równinne i pagórkowate (głównie tereny rolnicze i lasy) oraz przez jezioro Gosławskie. Odcinek dwutorowy linii, na fragmencie trasy, przebiega przez jezioro Gosławskie. Sekcja odciągowa obejmująca przejście dwutorowej linii 400 kv przez jezioro Gosławskie wynosi ok. 1,95 km. W dnie jeziora posadowione zostaną fundamenty dla 4 słupów tej sekcji. W pasie linii o szerokości 70 m, zarezerwowanym w SUiKZP, nie ma budynków mieszkalnych. 2. Konin (miasto na prawach powiatu): W SUiKZP przewiduje się budowę odcinka linii 400 kv Kromolice-Pątnów (rozdz. 6 Kierunki rozwoju systemów komunikacji i infrastruktury technicznej; pkt System zaopatrzenia w energię elektryczną). Brak uchwalonego MPZP na terenach wzdłuż trasy projektowanej linii. 3. Gmina Kazimierz Biskupi: W SUiKZP gminy Kazimierz Biskupi przewiduje się budowę odcinka linii 400 kv Kromolice-Pątnów (rozdz. 6 Kierunki rozwoju komunikacji i infrastruktury technicznej; pkt. 6.7 Elektroenergetyka). MPZP na terenach wzdłuż trasy projektowanej linii jest częściowo uchwalony. Strona 11 z 46

12 Uwarunkowania środowiskowe planowanego przedsięwzięcia Dla odcinka linii dwutorowej 400 kv od słupa 10 do SE Pątnów wydana została decyzja o środowiskowych uwarunkowaniach (Decyzja nr 25 wydana przez Prezydenta miasta Konina, Konin. dn r.) określająca środowiskowe uwarunkowania realizacji przedsięwzięcia Budowa dwutorowej napowietrznej linii elektroenergetycznej 400 kv relacji Kromolice Pątnów, odcinek od projektowanego słupa 15 (obecny słup 10) do istniejącego budynku rozdzielni GIS 400 kv na terenie elektrowni Pątnów. Trasa linii 400 kv, dla której uzyskano ww. decyzję, nie koliduje z obszarami chronionymi. W pobliżu projektowanej linii znajduje się obszar Natura 2000 oznaczony kodem PLH (Puszcza Bieniszewska). W trakcie wykonywania Inwestycji należy przestrzegać Wytycznych dla Wykonawców prac inwestycyjnych, modernizacyjnych oraz remontowych realizowanych w zakresie majątku sieciowego PSE S.A. w zakresie znaczących aspektów środowiskowych, zamieszczonych w Załączniku 5 do PF- U. Strona 12 z 46

13 2. ZAKRES PRAC I CZYNNOŚCI ZWIĄZANYCH Z REALIZACJĄ PRZEDMIOTU ZAMÓWIENIA 2.1. Prace przygotowawcze W tym między innymi: 1. Opracowanie i uzgodnienie z Zamawiającym projektu programu komunikacji społecznej. 2. Prowadzenie działań informacyjnych o inwestycji, ze szczególnym uwzględnieniem informowania społeczności lokalnej, również podczas uzyskiwania zgód i decyzji formalnoprawnych niezbędnych do realizacji inwestycji. 3. Opracowanie i uzgodnienie z Zamawiającym podstawowych założeń do projektowania i podstawowych rozwiązań technicznych linii co najmniej w zakresie określonym w p Zamawiający wymaga dostarczenia na tym etapie m.in. przyjętych do projektowanych słupów przypadków układu obciążeń wraz z obliczeniami obciążeń oraz zastrzega sobie prawo do skoreferowania tych obliczeń na własny koszt. Zamawiający wymaga również dostarczenia na tym etapie protokołów z badań typu oraz danych gwarantowanych oferowanego przewodu fazowego dla linii 400 kv. 4. Opracowanie operatu wodno prawnego oraz uzyskanie decyzji wodnoprawnej, jeżeli będzie to wymagane. 5. Sprawdzenie zgodności planowanej inwestycji z MPZP i w przypadku braku zgodności złożenie niezbędnych wniosków o wprowadzeniu projektowanej linii do właściwego MPZP (ewentualnie wniosku o zmianę MPZP) lub uzyskanie decyzji o ustaleniu lokalizacji inwestycji celu publicznego. 6. W przypadku braku możliwości wykorzystania decyzji środowiskowej dostarczonej przez Zamawiającego - przeprowadzenie ponownej oceny oddziaływania na środowisko i uzyskanie ostatecznej decyzji środowiskowej. Wypełnienie wszystkich warunków wynikających z decyzji środowiskowej (odpowiednio dostarczonej przez Zamawiającego lub pozyskanej przez Wykonawcę). 7. Zawarcie umów na korzystanie z gruntów pokrytych wodami w przypadku przejścia linii nad zbiornikami wodnymi, jeśli będzie to wymagane. 8. Pozyskanie prawa do dysponowania nieruchomościami na cele budowlane zgodnie z wymogami ustawy Prawo Budowlane. 9. Ustanowienie notarialnie służebności przesyłu dla budowy i eksploatacji linii bez ograniczenia czasowego dla budowy i eksploatacji nowobudowanego odcinka linii, w tym: a) uzgodnienie wzoru aktu notarialnego z Zamawiającym, b) zlecenie na własny koszt sporządzenia przez biegłych rzeczoznawców posiadających licencje Rzeczoznawcy majątkowego, operatów szacunkowych dotyczących wyceny wartości prawa służebności przesyłu i odszkodowań dla właścicieli wszystkich nieruchomości związanych z budową inwestycji elektroenergetyczne, c) poniesienie wszystkich kosztów związanych z ustanowieniem służebności przesyłu z wpisem tych służebności do ksiąg wieczystych działek obciążanych, w tym związanych z wykonaniem operatów szacunkowych określających prawo służebności przesyłu oraz sporządzeniem map z przebiegiem linii i pasem technologicznym linii, które stanowić będą załącznik do aktów notarialnych, d) doprowadzenie do ujawnienia prawa służebności przesyłu w księgach wieczystych prowadzonych dla obciążonych nieruchomości, Strona 13 z 46

14 e) wypłata stosownych wynagrodzeń i/lub odszkodowań, w tym wypłata wynagrodzeń i/lub odszkodowań zasądzonych wyrokami sądowymi, f) ustanowienie służebności przesyłu na terenach Lasów Państwowych i ponoszenie opłat z tego tytułu do roku odbioru końcowego technicznego linii włącznie, Uwaga: Zakres prac związanych z ustanowieniem służebności przesyłu został uwzględniony w niniejszym PF-U w punkcie Prace przygotowawcze, jednak Zamawiający nie wymaga zakończenia tego zakresu przed rozpoczęciem prac budowlano-montażowych, ale w terminie określonym w umowie. 10. Uzyskanie wszelkich niezbędnych decyzji administracyjnych umożliwiających realizację inwestycji, w tym: a) ostatecznych decyzji o zmianie przeznaczenia i wyłączeniu gruntów z produkcji rolnej i/lub leśnej, o ile zajdzie taka potrzeba, b) ostatecznych decyzji administracyjnych, w imieniu i na rzecz Zamawiającego, zezwalających Wykonawcy na wycięcie lasów i pojedynczych drzew w niezbędnym zakresie dla realizacji inwestycji oraz poniesienie kosztów z tego wynikających. 11. Opracowanie projektu budowlanego i uzyskanie opinii Zamawiającego dotyczącej rozwiązań technicznych zawartych w projekcie budowlanym projektowanej linii. 12. Uzyskanie ostatecznej decyzji zatwierdzającej projekt budowlany dla inwestycji oraz udzielającej pozwolenia na budowę. 13. Opracowanie projektu wykonawczego projektowanej linii i uzyskanie opinii Zamawiającego. Zamawiający zastrzega sobie prawo do skoreferowania na własny koszt programu prób obciążeniowych słupów wraz z projektem prototypów oraz wybranych tomów projektu wykonawczego konstrukcji wsporczych. 14. Uzyskanie zezwoleń na czasowe zajęcie pasów drogowych, na wykonanie prac w sąsiedztwie linii kolejowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazowych itp., niezbędnych do realizacji inwestycji na czas wykonywania prac. 15. Ponoszenie wszelkich opłat z tytułu pozyskanych decyzji niezbędnych do realizacji inwestycji do roku odbioru końcowego linii włącznie Prace budowlano-montażowe W tym między innymi: a) budowa tymczasowych dróg dojazdowych oraz placów manewrowych, b) wycinka lasów, pojedynczych drzew i krzewów w niezbędnym zakresie, c) budowa fundamentów pod słupy, w tym fundamentów w jeziorze, d) wykonanie uziemień słupów, e) dostawa i montaż słupów, w tym słupów posadowionych w jeziorze i słupa kablowego, f) dostawa i montaż izolacji i przewodów oraz wykonanie naciągów przewodów fazowych linii, g) wykonanie wprowadzenia II toru linii 400 kv z SE Kromolice do SE Pątnów za pomocą linii kablowej i GIL, h) dostawa i montaż przewodów odgromowych, przewodów OPGW i kabli światłowodowych Strona 14 z 46

15 i) zabezpieczenie antykorozyjne słupów, j) wykonanie oznakowania linii, k) powiązanie toru II linii z KSE, l) wprowadzenie traktów światłowodowych do przełącznic światłowodowych w SE Pątnów, m) przygotowania miejsc pracy, dopuszczenia, nadzory nad pracami Demontaże Nie przewiduje się demontaży wynikających z podstawowego zakresu przedmiotu zamówienia. Ewentualny nieprzewidziany zakres demontaży Zamawiający może zaakceptować na etapie opiniowania projektu wykonawczego i określić wymagany sposób jego wykonania Przebudowa obiektów kolidujących Zakres prac i sposób dostosowania obiektów kolidujących (zbliżonych i skrzyżowanych) z budowaną linią wynika z potrzeb oraz uzgodnień z Właścicielami tych obiektów. Dotyczy to linii WN, SN, nn, linii telekomunikacyjnych. Zakres prac obejmuje m.in.: a) Uzyskanie od właścicieli obiektów kolidujących warunków przebudowy i przekazanie ich Zamawiającemu do wiadomości. W przypadkach, gdy warunkiem udostępnienia linii do przebudowy będzie wniesienie opłaty rekompensującej jej właścicielowi stratę z tytułu koniecznej likwidacji obiektu niezamortyzowanego obowiązkiem wykonawcy jest wniesienie takiej opłaty. b) Załatwienie spraw formalno-prawnych niezbędnych do przebudowy, opracowanie i uzgodnienie z właścicielami obiektów kolidujących projektów budowlanych przebudowy wraz z uzyskaniem ostatecznych decyzji i uzgodnień wymaganych zgodnie z obowiązującymi przepisami prawa oraz uzgodnienie warunków realizacji przebudów i trybu przekazania przebudowanych obiektów do eksploatacji. c) Wykonanie przebudowy obiektów kolidujących z nowobudowaną linią. d) Opracowanie projektów powykonawczych. e) Doprowadzenie do odbiorów końcowych przebudowywanych obiektów przez ich właścicieli Zakończenie budowy linii W tym między innymi: a) uporządkowanie terenu budowy oraz wykonanie mikroniwelacji i makroniwelacji terenu na stanowiskach słupów, b) realizacja wszystkich zapisów uzyskanych pozwoleń i decyzji, jeżeli dotyczy, w zakresie nałożonych warunków realizacji inwestycji, c) wypłata odszkodowań lub naprawa szkód powstałych w trakcie realizacji inwestycji, d) wykonanie badań traktów światłowodowych, linii (o których mowa w p. 1.1), e) wykonanie pomiarów parametrów elektrycznych linii, f) udział w załączeniu toru II linii do pracy w ruchu próbnym i przeprowadzanych w jego trakcie próbach napięciowych i obciążeniowych, Strona 15 z 46

16 g) wykonanie pomiarów pola elektrycznego i magnetycznego, hałasu projektowanej linii wybudowanej w ramach niniejszego zadania oraz dodatkowo analogicznych pomiarów dla linii Kromolice słup 10 (przy pracującym torze I na napięciu 220 kv i torze II na napięciu 400 kv), h) opracowanie dokumentacji powykonawczej, instrukcji eksploatacji linii Kromolice - Pątnów, inwentaryzacji geodezyjnej oraz paszportu linii Kromolice - Pątnów, i) wprowadzenie trasy linii do państwowych zasobów geodezyjnych, j) opracowanie kompletu dokumentacji zgłoszeniowej w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia, zgodnie z Rozporządzeniem Ministra Środowiska z dnia 2 lipca 2010 r. w sprawie zgłoszenia instalacji wytwarzających pole elektromagnetyczne. Uzgodnienie dokumentacji zgłoszeniowej z Zamawiającym, a następnie w porozumieniu z PSE Oddział Poznań dokonanie zgłoszenia do właściwego terenowo urzędu 30 dni przed odbiorem końcowym technicznym linii, k) przesłanie informacji zawartych w zgłoszeniu, o których mowa powyżej Państwowemu Wojewódzkiemu Inspektoratowi Sanitarnemu wraz z wynikami pomiarów pola elektrycznego i magnetycznego linii, l) poinformowanie Wojewódzkiego Inspektora Ochrony Środowiska na 30 dni przed użytkowania odbiorem końcowym technicznym linii o planowanym terminie oddania obiektu do użytkowania i zakończenia rozruchu instalacji, m) przekazanie wyników pomiarów pola elektrycznego i magnetycznego, hałasu linii Kromolice-Pątnów Wojewódzkiemu Inspektorowi Ochrony Środowiska, n) uzyskanie ostatecznej decyzji administracyjnej udzielającej pozwolenia na użytkowanie linii (jeśli dotyczy) lub zgłoszenie do organów nadzoru budowlanego o planowanym przystąpieniu do użytkowania linii oraz uzyskanie potwierdzenia o braku uwag do zgłoszenia, o) udział w odbiorach poszczególnych etapów prac oraz udział w odbiorze końcowym technicznym linii i odbiorze końcowym linii. Strona 16 z 46

17 3. WYMAGANIA DOTYCZĄCE SPOSOBU REALIZACJI PRZEDMIOTU ZAMÓWIENIA 3.1. Wymagania techniczne linia napowietrzna Wymagania dotyczące projektowanej linii Standardy do projektowania Nowobudowany napowietrzny odcinek linii 400 kv od słupa nr 10 do SE Pątnów relacji Kromolice - Pątnów powinien być zaprojektowany zgodnie z: a) niniejszymi wymaganiami oraz załączonymi do PF-U specyfikacjami technicznymi. b) normą PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 1: Wymagania ogólne. Specyfikacje wspólne wraz ze zmianą opublikowaną jako PN-EN :2005/A1:2009 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv - Część 1: Wymagania ogólne - Specyfikacje wspólne. Zmiana do Normy Europejskiej c) Narodowym Aspektem Normatywnym dla Rzeczypospolitej Polskiej (zwanym dalej NNA), opublikowanym jako PN-EN :2010 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv - Część 3: Zbiór normatywnych warunków krajowych - Polska wersja EN :2001, d) normami powołanymi w NNA i niniejszym PF-U, e) obowiązującymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych, Strona 17 z 46

18 Podstawowe założenia projektowe linii Podstawowe założenia projektowe linii. Tabela 1. Podstawowe założenia projektowe linii Wyszczególnienie Wartość Przewody fazowe wiązka 3x408- AL1F/34-UHST 1) Projektowa temperatura przewodów fazowych +80 o C Max długość sekcji odciągowej m 2) Maksymalna rozpiętość przęsła wiatrowego 450 m 2) Maksymalna rozpiętość przęsła ciężarowego 585 m 2) Szerokość standardowego pasa technologicznego linii 70 m Maksymalna liczba przęseł w sekcji odciągowej 9 2) Maksymalna liczba przęseł w sekcji odciągowej, w której występuje skrzyżowanie z autostradą lub z drogą ekspresową 3 2) Wymagania klimatyczne Linia 400 kv powinna być zaprojektowana w sposób zapewniający prawidłową jej pracę w warunkach odpowiadających strefie obciążeń wiatrem I oraz strefie obciążeń oblodzeniem S1 na odcinku od istniejącego słupa nr 10 do jeziora Gosławskiego oraz od Jeziora Gosławskiego do SE Pątnów, natomiast na odcinku nad Jeziorem Gosławskim powinna być zaprojektowana dla warunków odpowiadających strefie obciążeń wiatrem I i strefie obciążenia oblodzeniem S Wymagania elektryczne 1. Napięcia probiercze izolacji doziemnej Izolacja doziemna linii powinna być zaprojektowana na następujące poziomy napięć: a) napięcie znamionowe 400 kv b) najwyższe napięcie robocze 420 kv c) znamionowe napięcie udarowe łączeniowe 1050 kv d) znamionowe napięcie udarowe piorunowe 1425 kv 1 W uzasadnionych przypadkach Zamawiający może zaakceptować inny rodzaj wiązki, zapewniającej zbliżoną obciążalność prądową linii 2 W uzasadnionych przypadkach Zamawiający może zaakceptować wyższą wartość na etapie projektu wykonawczego Strona 18 z 46

19 2. Wytrzymałość zwarciowa Doboru elementów linii do warunków zwarciowych należy dokonać na podstawie obliczonych dla danej linii wartości prądu zwarcia i czasu trwania zwarcia. Do obliczeń należy przyjąć następujące założenia: Tabela 2. Warunków zwarciowe SE Kromolice SE Pątnów Moc zwarcia [GVA] 15,99 14,48 X 0 /X 1 0,84 1,33 Czas zwarcia [s] 0, Konstrukcje wsporcze Konstrukcje Dopuszcza się konstrukcje wsporcze zaprojektowane jako stalowe kratownice przestrzenne lub stalowe pełnościenne rurowe. Na etapie projektu wykonawczego Zamawiający może zaakceptować w uzasadnionych przypadkach również i inne konstrukcje stalowe, nie stosowane do tej pory w kraju np. konstrukcje zawierające zarówno elementy kratownicowe jak i rurowe. Konstrukcje wsporcze powinny spełniać wymagania zawarte w Załączniku nr 1 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Słupy. Przy projektowaniu konstrukcji wsporczych należy stosować zasady przedstawione w Załączniku 10 specyfikacji PSE S.A. Linia napowietrzna 400 kv. Do linii należy zaprojektować serię słupów, zawierającą słupy przelotowe i mocne. W przypadku zastosowania słupów kratowych wartość podwyższenia (obniżenia) słupów nie powinna być mniejsza niż 3 m. W uzasadnionych przypadkach Zamawiający może zaakceptować inną wartość. Zamawiający dysponuje projektem konstrukcyjnym dwutorowych słupów serii E33, które Wykonawca może wykorzystać w projektowanej linii. Seria słupów E33 została zaprojektowana dla strefy obciążenia wiatrem I oraz strefy obciążeń oblodzeniem S1 wg normy PN-EN 50341:2005 wraz z załącznikiem krajowym PN-EN :2010, przy czym projekt konstrukcji słupów wykonano w oparciu o normy PN-B-03205:1996 oraz PN-B-03200:1990. Projekt konstrukcyjny słupów serii E33 należy traktować jako pomocniczy. Materiał ten Zamawiający może przekazać Wykonawcy, na jego prośbę, w cenie wykonania kopii. Sylwetki słupów E33 zawiera Załącznik nr 6 do PF-U pt.: Nowa seria słupów E33. Uwaga: Na etapie opiniowania założeń projektowych Zamawiający może odstąpić od badań obciążeniowych słupów, o których mowa w specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Słupy. Decyzję taką Zamawiający może podjąć po określeniu przez Wykonawcę typu stosowanych słupów, przedstawieniu wyników badań obciążeniowych innych słupów zaprojektowanych przez to samo biuro przy wykorzystaniu tych samych narzędzi do projektowania. W takim przypadku Zamawiający może wymagać skoreferowania projektu wykonawczego wybranych słupów przez uzgodnioną z Zamawiającym jednostkę Gabaryty słupów Dla słupów nowo projektowanych w ramach niniejszego zamówienia obowiązują następujące wymagania: Strona 19 z 46

20 1. Gabaryty słupów mocnych powinny być tak zwymiarowane, aby mostki prądowe mogły być zawieszone swobodnie. Rozwiązania słupów mocnych z łańcuchami izolatorowymi podtrzymującymi mostek mogą być zastosowane jedynie w przypadkach uzgodnionych z Zamawiającym (np. słupy na dużych załomach linii). 2. Przy określaniu gabarytów słupów przelotowych należy uwzględnić: a) dopuszczalny kąt załomu linii na słupie o wartości 2, b) odciążenie łańcucha przelotowego o 30% w odniesieniu do obciążenia pochodzącego od ciężaru przewodów dla przęsła gabarytowego. Powyższa zasada nie dotyczy słupów posadowionych w jeziorze, które mogą być zaprojektowane dla kąta załomu i odciążenia wynikającego z projektu linii na odcinku przejścia przez jezioro. 3. Odstępy izolacyjne wewnętrzne i zewnętrzne wymiaruje się wg metody empirycznej podanej w NNA z następującymi zastrzeżeniami: a) wartość Del określoną w Tablicy 5.5/PL.1 NNA należy traktować jako minimalną. Wewnętrzne odstępy izolacyjne doziemne powinny być tak dobrane, aby zapewnić wytrzymałość elektryczną układów izolacyjnych określoną w p PF-U, b) linia powinna być tak zaprojektowana, aby odległość a som była odległością pomiędzy górnym a dolnym elementem osprzętu ochronnego najkrótszego łańcucha izolatorów. c) Podane w p PL.2 NNA wymaganie należy rozumieć w ten sposób, że w każdym zaprojektowanym układzie izolacyjnym linii odległość wewnętrzna pomiędzy częściami pod napięciem a uziemioną konstrukcją przy bezwietrznej pogodzie powinna być co najmniej o 5% większa od a som, d) Zewnętrzne odstępy izolacyjne pionowe powinny być zwymiarowane z zapasem 0.5 m w stosunku do wartości określonych w NNA. 4. W strefie obciążenia oblodzeniem S3 należy tak zaprojektować gabaryty słupów, aby w środku przęsła, w warunkach bezwietrznych, zapewnić składową odległości w poziomie równą co najmniej: a) K pp D pp pomiędzy sąsiednimi przewodami fazowymi zawieszonymi na poprzecznikach o różnej wysokości, b) k el D el pomiędzy przewodem odgromowym a zawieszonym na najwyższym poprzeczniku przewodem fazowym. Gabaryty słupów E33 zostały zaprojektowane przy uwzględnieniu łańcuchów izolatorów długopniowych, których rysunki zamieszczono w Załączniku nr 6 do PF-U pt. Nowa seria słupów E33. Zastosowanie łańcuchów izolatorów zamieszczonych w Załączniku nr 6 do PF-U nie jest obowiązkowe. Zamawiający zaakceptuje inne, równoważne łańcuchy, jeśli będą spełnione wymagania niniejszej Specyfikacji, w tym wymagania p Zabezpieczenie antykorozyjne konstrukcji Konstrukcje kratowe powinny być zabezpieczone przed korozją zgodnie ze Specyfikacją Wymagania Techniczne PSE S.A. dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych. Należy zastosować system duplex (cynkowanie + malowanie) jako sposób zabezpieczenia antykorozyjnego konstrukcji kratowych. Grubość powłoki cynkowej powinna zgodna z normą PN-EN ISO 1461:2011 Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe)- Wymagania i badania. Do doboru systemów malarskich należy przyjąć kategorię korozyjności C5-I. Strona 20 z 46

21 Zestaw malarski powinien mieć rekomendację PSE S.A., o której mowa w specyfikacji Wymagania Techniczne PSE dotyczące zabezpieczeń antykorozyjnych konstrukcji stalowych i stalowych ocynkowanych. Słupy pełnościenne powinny być ocynkowane zgodnie z normą PN-EN ISO 1461:2011. Wszelkie odstępstwa od powyższego wymagania podlegają akceptacji Zamawiającego. Śruby do stopni włazowych oraz stopnie włazowe należy ocynkować ogniowo. Nie dopuszcza się stosowania śrub zabezpieczonych antykorozyjnie przez galwanizowanie Zabezpieczenie przed kradzieżą Montaż stałych systemów komunikacji pionowej należy przewidzieć od wysokości ok. 5 m nad terenem, a w przypadku słupów usytuowanych w jeziorze do wysokości ok. 5 m nad poziomem górnej powierzchni fundamentów. Poniżej należy zastosować systemy demontowalne (np. wyjmowane stopnie włazowe). W przypadku zastosowania konstrukcji kratowych, kątowniki konstrukcji należy zabezpieczyć przed kradzieżą. Do wysokości min. 5 m należy zastosować specjalne nierozbieralne złącza śrubowe lub inne zaakceptowane przez Zamawiającego rozwiązania Fundamenty Fundamenty powinny spełniać wymagania zawarte w Załączniku 1 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Fundamenty oraz w Załączniku 11 Projektowanie fundamentów słupów linii na podstawie norm europejskich.. Określenie rodzaju fundamentu, jego kształtu i wymiarów, należy wykonać w oparciu o szczegółowe rozpoznanie rodzaju i stanu gruntów poniżej projektowanego poziomu posadowienia do wymaganej głębokości, zależnej od tego czy jest to fundament stopowy, blokowy czy palowy. W przypadku normalnych warunków gruntowych, jako podstawowy sposób posadowienia słupów przelotowych należy przewidzieć posadowienie na fundamentach prefabrykowanych, o ile to jest możliwe ze względów statyczno-wytrzymałościowych. Zabezpieczenie antykorozyjne fundamentów należy wykonać zgodnie z Instrukcją wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyższych napięć. Fundamenty słupów posadowionych w jeziorze powinny spełniać dodatkowo następujące wymagania: a) górna powierzchnia fundamentów powinna być usytuowana na wysokości 1,5 m od najwyższego poziomu wody (sposób ustalenia tego poziomu należy uzgodnić z Zamawiającym po wykonaniu rozeznania), b) należy zapewnić możliwość wejścia z poziomu wody na fundament, odpowiednią powierzchnię niezbędną do przebywania na fundamencie ludzi w celu oględzin oraz wykonywania prac eksploatacyjnych i ewentualnych napraw (rozłożenie narzędzi oraz drobnego sprzętu) Uziemienia Każdy słup linii powinien być wyposażony w układ uziemiający. Uziemienia powinny być obrane do warunków zwarciowych występujących w linii. Rezystancja uziemienia słupa nie powinna przekraczać 15 Ω w odniesieniu do pory suchej. Strona 21 z 46

22 Wymagania dotyczące uziemień określa Załącznik nr 3 specyfikacji Linia napowietrzna 400 kv pt. Uziemienia. Uziemienia słupów posadowionych w jeziorze należy zaprojektować indywidualnie, w sposób odpowiedni do warunków ich pracy Przewody fazowe Przewody fazowe powinny być wykonane w postaci wiązki trójprzewodowej złożonej z przewodów stalowo-aluminiowych typu 408-AL1F/34-UHST. Wiązka w przekroju poprzecznym powinna mieć kształt trójkąta równobocznego o boku 400 mm, skierowanego wierzchołkiem w dół. Przewód składowy wiązki powinien spełniać wymagania określone w Załączniku nr 4 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewód fazowy Uwaga: Protokoły z badań typu oraz dane gwarantowane oferowanego przewodu stalowo-aluminiowego należy przedstawić do akceptacji Zamawiającego na etapie uzgodnień podstawowych rozwiązań technicznych, przed opracowaniem projektu wykonawczego. Do utrzymania geometrycznych parametrów wiązki w przęśle należy zastosować odstępniki tłumiące tzn. spełniające jednocześnie rolę czynnej ochrony drganiowej przewodów. Należy przeanalizować konieczność zastosowania środków dodatkowej ochrony przeciw drganiowej przewodów, zapobiegających uszkodzeniom zmęczeniowym przewodu. Zastosowany sposób ochrony przeciw drganiowej przewodów powinien zapewnić skuteczną ich ochronę przed zniszczeniami zmęczeniowymi. Dobór i sposób rozmieszczenia odstępników powinien być dokonany przez producenta odstępników. Przy doborze odstępników tłumiących należy uwzględnić zalecenia i wymagania zawarte w Broszurze Technicznej CIGRE nr 277 State of the Art on Spacers and Spacer Dampers. Odstępniki powinny spełniać wymagania techniczne zawarte w Załączniku nr 8 specyfikacji Linia napowietrzna 400 kv pt. Osprzęt. W uzasadnionych technicznie przypadkach Zamawiający może zaakceptować na etapie uzgadniania projektu wykonawczego inny typ odstępników oraz inny sposób wykonania ochrony przeciwdrganiowej przewodów. Przewody fazowe powinny być tak zaprojektowane, aby można było zastosować wózki jezdne do prac eksploatacyjnych, powodujące dodatkowe obciążenie skupione o wartości 3 kn. Każda wiązka powinna być wykonana z przewodów składowych o maksymalnie zbliżonych parametrach mechanicznych, elektrycznych i reologicznych. Przewody składowe w danej wiązce powinny pochodzić z jednej partii produkcyjnej. Bębny z przewodami składowymi do wykonania każdego przewodu wiązkowego powinny być jednoznacznie i w sposób trwały oznakowane. Długości przewodów na bębnach powinny być tak określone, aby nie było konieczności stosowania połączeń śródprzęsłowych (złączek zaprasowywanych). W uzasadnionych przypadkach Zamawiający może na etapie projektu wykonawczego zaakceptować zastosowanie połączeń śródprzęsłowych. Dopuszczalny docelowy kąt skręcenia wiązki wynosi 10 O. Po montażu przewodów kąt skręcenia wiązki nie powinien przekraczać 5 O. W stanach granicznych przewodu dla odcinków linii bez obostrzeń oraz z I i II poziomem obostrzenia należy stosować współczynnik częściowy M =2,22 dla przypadków układu obciążeń 1 i 3 wg Tablicy /PL.1 NNA. Oznacza to, że naciąg obliczeniowy w przewodzie w jakimkolwiek punkcie przęsła nie może przekroczyć 45 % wytrzymałości przewodu na rozciąganie (RTS). Strona 22 z 46

23 Przewody odgromowe Przewody stalowo-aluminiowe Zamawiający nie przewiduje zastosowania tego przewodu. Jednak w przypadku konieczności zastosowania takiego przewodu wynikającego z Projektu Wykonawczego wytyczne przedstawiono poniżej. Należy zastosować typowe przewody, zgodne z wymaganiami zawartymi w Załączniku 5 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewody odgromowe stalowo-aluminiowe. W uzasadnionych przypadkach Zamawiający może zaakceptować na etapie opracowywania projektu wykonawczego linii inny typ przewodu. Należy przeanalizować konieczność zastosowania środków czynnej ochrony przeciwdrganiowej przewodów w celu zapobiegnięcia uszkodzeniom zmęczeniowym, zgodnie z wytycznymi zawartymi w Broszurze Technicznej CIGRE nr 273 Overhead Conductor Safe Design Tension With Respect to Aeolian Vibrations. W przypadku wystąpienia takiej konieczności ochronę przeciwdrganiową należy zrealizować za pomocą tłumików drgań typu Stockbridge a, spełniających wymagania techniczne zawarte w Załączniku 8 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Osprzęt. W stanach granicznych przewodu dla odcinków linii bez obostrzeń oraz z I i II poziomem obostrzenia należy stosować współczynnik częściowy γ M=2,22 dla przypadków układu obciążeń 1 i 3 wg Tablicy /PL.1 NNA. Oznacza to, że naciąg obliczeniowy w przewodzie w jakimkolwiek punkcie przęsła nie może przekroczyć 45 % znamionowej wytrzymałości przewodu na rozciąganie (RTS) Przewody odgromowe OPGW Na nowobudowanym odcinku linii należy zainstalować dwa przewody odgromowe typu OPGW z 24 włóknami światłowodowymi. Przekrój i parametry przewodu powinny być dobrane do obliczonych warunków zwarciowych linii. Na danej linii nie powinno się stosować więcej niż dwie wielkości przekrojów przewodów OPGW. W wyjątkowych sytuacjach np. w przypadku występowania w linii długich przęseł skrzyżowaniowych, Zamawiający może zaakceptować wyjątek od tej zasady. Przewód OPGW i osprzęt do przewodu powinny spełniać wymagania określone w Załączniku 6 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewody OPGW i osprzęt OPGW. Doboru tłumików drgań oraz sposobu ich rozmieszczenia w przęsłach powinien dokonać producent przewodu OPGW lub producent tłumików. Osprzęt do instalacji przewodu OPGW powinien być wskazany przez producenta przewodu i powinien gwarantować właściwą współpracę z przewodem oraz zachowanie parametrów optycznych włókien. Puszki połączeniowe i zapas technologiczny przewodu OPGW należy umieszczać na poziomie zawieszenia dolnych przewodów fazowych. Skrzynki połączeniowe należy zamocować w sposób utrudniający demontaż i otwarcie przez niepowołane osoby. Na wieszakach zapasu technologicznego należy zgromadzić zapas każdego przewodu OPGW wchodzącego do puszki o długości równej odległości wieszaka od ziemi plus dodatkowo 10 m. Naciąg przewodu OPGW nie powinien przekraczać wartości zalecanej przez producenta. Po zainstalowaniu traktu światłowodowego należy wykonać jego badania zawarte w Załączniku 6 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Przewody OPGW i osprzęt OPGW Izolacja Izolacja linii powinna być dobrana do III strefy zabrudzeniowej. Strona 23 z 46

24 Doboru izolatorów do stref zabrudzeniowych należy dokonać zgodnie z normą PN-E-06303:1998 "Narażenia zabrudzeniowe izolacji napowietrznej i dobór izolatorów do warunków zabrudzeniowych". Należy zastosować izolatory długopniowe porcelanowe. Wymagania dla izolatorów zamieszczono w Standardowej Specyfikacji Technicznej Linia napowietrzna 400 kv. Załącznik 7. Izolatory. Wielorzędowe łańcuchy izolatorów powinny być tak zaprojektowane, aby zapewnić równy rozkład obciążenia mechanicznego przenoszonego przez łańcuch na poszczególne rzędy izolatorów, wyeliminować możliwość uszkodzenia izolatorów wskutek bocznych uderzeń przez izolatory z sąsiedniego rzędu oraz zminimalizować siły dynamiczne powstające przy zerwaniu jednego rzędu łańcucha. Podstawowym łańcuchem odciągowym jest łańcuch dwurzędowy typu ŁO2. Należy tak dobrać izolatory, aby nie występowała potrzeba stosowania łańcuchów o większej liczbie rzędów niż 2. W uzasadnionych przypadkach Zamawiający może zaakceptować odstępstwo od tej zasady na etapie projektu wykonawczego. Łańcuch typu ŁPV jest łańcuchem wielorzędowym i zgodnie z zapisami p PL.4 NNA w przypadku wykonywania obostrzeń nie jest wymagane zwiększenie liczby rzędów w celu zwiększenia pewności mechanicznej łańcucha. Powyższe nie dotyczy łańcuchów ŁPV z izolatorami długopniowymi porcelanowymi usytuowanych w taki sposób, że zerwanie izolatora w jednym rzędzie może spowodować uderzenie rzędu nieuszkodzonego o trzon słupa. W takim przypadku wymagane jest zwiększenie pewności mechanicznej łańcucha ŁPV poprzez dodanie dodatkowego rzędu tj. zastosowanie łańcucha ŁPV2/1. Układy izolacyjne powinny spełniać wymagania elektryczne określone w p Dopuszczalny poziom zakłóceń radioelektrycznych kompletnego układu zawieszenia przewodu, wyznaczony wg normy PN-EN 60437:2007 "Badanie zakłóceń radioelektrycznych emitowanych przez izolatory wysokonapięciowe", należy przyjąć jako równy mniejszej wartości spośród: a) wartości dopuszczalnej ustalonej wg zasad podanych w CISPR 18-2."Radio interference characteristics of overhead power lines and high-voltage equipment Part 2 Methods of measurement and procedure for determining limits", b) 58 db. Prawidłowość zaprojektowania łańcuchów izolatorów i doboru osprzętu powinna być potwierdzona następującymi próbami elektrycznymi wykonanymi na kompletnych łańcuchach izolatorów: a) próba napięciowa udarem piorunowym na sucho, b) próba napięciowa udarem łączeniowym w deszczu, c) próba zakłóceń radioelektrycznych, d) próba łukiem elektrycznym prądu przemiennego zgodnie z wymaganiami normy PN-EN 61467:2009 "Izolatory do linii napowietrznych. Łańcuchy izolatorów i łańcuchy izolatorów z osprzętem do linii o znamionowym napięciu powyżej 1000 V. Próby łukiem prądu przemiennego". Prawidłowość konstrukcji łańcuchów wielorzędowych powinna być potwierdzona próbami mechanicznymi lub analizą obliczeniową aspektów dynamicznych (maksymalne naprężenia) i kinematycznych (przemieszczanie się rzędów łańcucha i uniknięcie ich kolizji) stanu przejściowego wywołanego zerwaniem się jednego rzędu łańcucha. Wybór łańcuchów do badań, zakres oraz układ badań podlegają uzgodnieniu z Zamawiającym na etapie projektu wykonawczego. Wyniki prób podlegają ocenie i akceptacji Zamawiającego. Zamawiający, po zapoznaniu się z projektem łańcuchów, może zrezygnować z niektórych prób lub ograniczyć liczbę łańcuchów podlegających próbom, zwłaszcza, gdy łańcuchy były uprzednio przebadane i stosowane w liniach. Strona 24 z 46

25 Osprzęt Osprzęt liniowy, z wyjątkiem osprzętu przewodu OPGW, powinien spełniać wymagania określone w Załączniku nr 8 specyfikacji Linia napowietrzna 400 kv pt. Osprzęt. Osprzęt przewodu OPGW powinien spełniać wymagania określone w załączniku nr 6 specyfikacji w Załączniku nr 6 specyfikacji Linia napowietrzna 400 kv pt. Przewód OPGW i osprzęt OPGW. Osprzęt przewidziany do instalacji przewodu fazowego typu 408-AL1F/34-UHST powinien być wskazany przez producenta przewodu oraz gwarantować właściwa współpracę z tym przewodem. W projekcie wykonawczym należy wskazać osprzęt do wykonywania napraw i łączenia tego przewodu. Zamawiający wymaga, aby wykonane w ramach badania typu próby wytrzymałości na rozciąganie oraz cyklicznym nagrzewaniem wskazanego uchwytu odciągowego oraz załączniki śródprzęsłowej (załącznik 8 Osprzęt ) były przeprowadzone z zastosowaniem przewodu 408- AL1F/34-UHST Oznakowanie linii Na słupach linii należy umieścić elementy ostrzegawcze i identyfikacyjne. Lokalizację symboli i tablic na słupach oraz wykonanie tablic zawiera załącznik 9 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Oznakowanie Co piąty słup linii powinien posiadać oznakowanie lotnicze z numerem słupa, w postaci dwóch tablic. Należy się liczyć z koniecznością ewentualnego dodatkowego oznakowania słupów i przewodów linii np. w przypadku uznania jej za obiekt przeszkodowy dla lotnictwa lub na potrzeby ochrony środowiska itp. W przypadku konieczności oznakowania światłami przeszkodowymi zgodnie z obowiązującymi przepisami, światła te powinny mieć własne źródła zasilania, zamontowane na słupie. Inne rozwiązania mogą być zastosowane jedynie w uzasadnionych przypadkach, uzgodnionych z Zamawiającym Prowadzenie linii przez las Dla odcinków linii prowadzonych przez kompleksy leśne należy stosować słupy konstrukcji nadleśnej w celu wyeliminowania potrzeby wykonywania wycinki w przęsłach linii. Odcinki nadleśne linii powinny spełniać wymagania określone w rozdziale Wymagania specjalne. Zgodnie z NNA, przy ustalaniu wysokości zawieszenia przewodów należy uwzględnić maksymalną wysokość drzew w całym okresie ich wzrostu. Zamawiający wymaga, aby przyjęta do projektowania linii wartość maksymalnej wysokości drzew była poparta stosowną ekspertyzą, uwzględniającą występujące na trasie linii siedliska. Dla stanowisk słupów nadleśnych należy zapewnić wycinkę drzew o takich wymiarach, aby pozostawić teren wolny od drzew do odległości co najmniej 4 m od obrysu fundamentów słupów. Dodatkowo należy zapewnić dojazd do stanowisk słupów. W tym celu należy wykonać wycinkę drzew o szerokości umożliwiającej dojazd sprzętu ciężkiego od najbliższej drogi leśnej (duktu) do stanowiska słupa. W uzasadnionych przypadkach Zamawiający może zaakceptować konstrukcje leśne słupów o zmniejszonym do minimum odstępie między skrajnymi przewodami fazowymi. W takim przypadku wymagane jest wykonanie wycinki podstawowej i dodatkowej z uwzględnieniem 5-cio letniego przyrostu drzew. Strona 25 z 46

26 Oddziaływanie na środowisko Nowy odcinek linii 400 kv Kromolice - Pątnów powinien być tak zaprojektowany i wykonany, aby spełniał wymagania obowiązujących przepisów i norm dotyczących oddziaływania na środowisko w zakresie: a) pola elektromagnetycznego, b) hałasu, c) zakłóceń radioelektrycznych Pas technologiczny linii Dla linii napowietrznej 400 kv, Zamawiający przyjął do celów planowania przestrzennego standardowy pas technologiczny o szerokości 70 m (tzn. po 35 m od osi linii w obie strony).linię 400 kv należy tak zaprojektować, aby szerokość pasa oddziaływania linii, nie była większa od szerokości pasa standardowego przyjętego przez Zamawiającego dla linii 400 kv Pole elektromagnetyczne W zakresie emisji pola elektromagnetycznego o częstotliwości 50 Hz linia powinna spełniać wymagania podane w Rozporządzeniu Ministra Środowiska z dnia30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U ).Rozporządzenie to podaje wartość natężenia równą 10 kv/m, jako dopuszczalny poziom składowej elektrycznej oraz wartość natężenia 60 A/m jako dopuszczalny poziom składowej magnetycznej dla miejsc dostępnych dla ludzi. Dla terenów przeznaczonych pod zabudowę mieszkaniową Rozporządzenie podaje wartości dopuszczalne równe 1 kv/m oraz 60 A/m odpowiednio dla składowej elektrycznej magnetycznej pola. Wykonawca powinien przedstawić wykresy rozkładu natężenia pola elektrycznego pod linią (w funkcji odległości od osi linii) dla przejściowego (o ile taki układ wystąpi) oraz docelowego, normalnego układu pracy linii, oraz wykazać, że natężenie pola elektrycznego nie przekracza w żadnym układzie pracy oraz dla przyjętej wysokości zawieszenia przewodów fazowych: a) wartości dopuszczalnej dla miejsc dostępnych dla ludzi w żadnym miejscu pod linią, b) wartości dopuszczalnej dla terenów przeznaczonych pod zabudowę mieszkaniową na granicy standardowego pasa technologicznego linii. Wykonawca powinien przedstawić również analogiczne wykresy rozkładu natężenia pola magnetycznego pod linią z zaznaczeniem wartości maksymalnej oraz wartości na granicy standardowego pasa technologicznego linii. Do obliczania pola magnetycznego należy przyjąć prąd równy 3200 A dla linii 400 kv i 1200 A dla linii 220 kv. Miejsca pomiarów kontrolnych pola elektromagnetycznego należy uzgodnić z Zamawiającym. Minimalny zakres pomiarów obejmuje wykonanie pomiarów w przekrojach poprzecznych linii zawierających wszystkie zastosowane typy słupów oraz w środku przęseł o najmniejszej odległości przewodów fazowych od ziemi. Liczba punktów pomiarowych powinna pozwalać na wyznaczenie rozkładu pola w formie o której mowa powyżej. W zależności od konstrukcji linii i jej otoczenia Zamawiający zastrzega sobie prawo do wyznaczenia dodatkowych miejsc do wykonania pomiarów kontrolnych. Strona 26 z 46

27 Oddziaływanie akustyczne W zakresie oddziaływania akustycznego linia powinna spełniać wymagania Rozporządzenia Ministra Środowiska z dnia 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U nr 120 poz. 826). Rozporządzenie to podaje dopuszczalne poziomy hałasu określone wskaźnikami hałasu dla różnych rodzajów terenu. W projekcie wykonawczym należy przedstawić prognozowane poziomy wskaźników hałasu od linii w funkcji odległości od osi linii oraz określić ich wartości na granicy standardowego pasa technologicznego dla przejściowego (o ile taki układ wystąpi) oraz docelowego układu pracy linii. Poziomy wskaźników hałasu na granicy standardowego pasa technologicznego nie powinny przekroczyć wartości dopuszczalnych określonych w Tabeli 2 i 4 ww. rozporządzeniu dla terenów wymienionych w Lp.2. Powyższe wymaganie powinno być spełnione zarówno dla przejściowego (o ile taki układ wystąpi), jak i docelowego układu pracy linii. Miejsca pomiarów kontrolnych pola elektromagnetycznego należy uzgodnić z Zamawiającym. Wg. dotychczasowej praktyki, pomiary kontrolne hałasu i pola elektromagnetycznego wykonuje się w tych samych miejscach Oddziaływanie na odbiór radiowy i telewizyjny Dopuszczalny poziom natężenia pola zakłóceń, mierzony w warunkach eksploatacyjnych w odległości 20 m od rzutu poziomego najbliższego przewodu linii, nie powinien przekraczać wartości podanych w normie PN-77/E "Przemysłowe zakłócenia radioelektryczne. Elektroenergetyczne linie i stacje wysokiego napięcia. Dopuszczalny poziom zakłóceń. Ogólne wymagania i badania terenowe" Wymagania specjalne odcinki nadleśne i sekcja odciągowa przechodząca nad jeziorem Wymagania te dotyczą sekcji odciągowej przechodzącej nad jeziorem oraz odcinków linii nadleśnych, przy czym przez odcinek nadleśny należy rozumieć sekcję odciągową, w której zastosowano przynajmniej jeden słup o konstrukcji nadleśnej. Do projektowania należy przyjąć: a) dla konstrukcji wsporczych dodatkowy współczynnik częściowy dla oddziaływań, wynoszący 1,10 (w przypadku odcinków nadleśnych wymaganie to dotyczy tylko słupów o konstrukcji nadleśnej), c) dla fundamentów dodatkowy współczynnik częściowy dla oddziaływań, zwiększony o 0,05 w stosunku do współczynnika przyjętego dla konstrukcji wsporczych, tzn. 1,15 (w przypadku odcinków nadleśnych wymaganie to dotyczy tylko fundamentów słupów o konstrukcji nadleśnej), d) zmniejszone naprężenie przewodów linii, dobrane zgodnie z wymaganiami NNA, punkt i 9.5.4, e) zmniejszone maksymalne rozpiętości przęseł: i) przęsło wiatrowe 400 m, ii) przęsło ciężarowe 500 m. (w uzasadnionych przypadkach Zamawiający może zaakceptować większe rozpiętości), f) maksymalna liczba przęseł w sekcji odciągowej 6, (w uzasadnionych przypadkach Zamawiający może zaakceptować większą liczbę), Strona 27 z 46

28 g) zwiększenie pewności mechanicznej łańcuchów izolatorów w sposób analogiczny jak przy wykonywaniu obostrzeń (patrz również zapis w p dotyczący łańcuchów ŁPV), h) niedopuszczenie do stosowania połączeń śródprzęsłowych przewodów, i) przewód OPGW powinien mieć klasę 2 odporności na wyładowania piorunowe, Wymagane badania i pomiary kontrolne zestawienie zbiorcze Poniżej zestawiono wymagane badania i pomiary kontrolne, które wynikają z wymagań zawartych Specyfikacji i norm w niej powołanych. Podano również etapy realizacji procesu inwestycyjnego, na którym należy je wykonać i przedstawić Zamawiającemu stosowne protokoły. Wykonawca powinien z odpowiednim wyprzedzeniem poinformować Zamawiającego o terminie wykonywanych badań. Oprócz przedstawionych w poniższej tablicy badań i pomiarów Zamawiający będzie wymagał również przedstawienia dokumentów wymaganych przez Prawo Budowlane i rozporządzenia wykonawcze, inne przepisy oraz systemy jakości Dostawców materiałów i Wykonawcy (np. atestów, deklaracji zgodności, protokołów montażu słupów, fundamentów, przewodów, uziemień itp.). Wykonawca zobowiązany jest do wykonania końcowych pomiarów linii światłowodowej w pasmach 1310, 1550 i 1625 nm, obejmujących: a) tłumienie całkowite linii zmierzone metodą transmisyjną i OTDR, b) tłumienie połączeń spajanych, w tym połączeń na bramkach stacji, c) tłumienność jednostkową odcinków fabrykacyjnych OPGW, d) pomiar tłumienia i reflektancji złączek światłowodowych. Strona 28 z 46

29 Tabela 3. Wymagane próby, sprawdzenia i pomiary kontrolne Etapy realizacji zadania Elementy linii Projekt wykonawczy Dostawa Budowa (Odbiory częściowe) Sprawdzenia techniczne /Odbiór końcowy 1. Konstrukcje wsporcze Próby obciążeniowe wg p. 6. Załącznika Słupy Sprawdzenie dopuszczalnych odchyłek od wymiarów konstrukcji i jej elementów wg PN-B :1995 (tablica 5) oraz sprawdzenie grubości powłok ochronnych. 2. Fundamenty Badania geotechniczne wg p. 3 Załącznika 2 Fundamenty Badania i próby wg p. 6 Załącznika 2 Fundamenty : badania próbek betonu, badanie nośności fundamentów palowych oraz sprawdzenie odchyłek geometrycznych usytuowania kotew fundamentowych od wymiarów przewidzianych w dokumentacji (wg p. 8 Załącznika 2 Fundamenty ), badanie zagęszczenia gruntu. Strona 29 z 46

30 Elementy linii Etapy realizacji zadania Projekt wykonawczy Dostawa Budowa (Odbiory częściowe) Sprawdzenia techniczne /Odbiór końcowy 3. Przewody fazowe Protokoły z badań typu oraz dane gwarantowane wg Standardowej Specyfikacji Technicznej Linia napowietrzna 400 kv. Załącznik 4 Przewód fazowy.. Należy przedstawić, zgodnie z p PF-U, na etapie uzgodnień rozwiązań technicznych (przed opracowaniem projektu). Badania kontrolno-odbiorcze każdej partii wg Załącznika 4 Przewód fazowy. Pomiar kontrolny zwisów (wybrane przęsło w każdej sekcji). 4. Przewody odgromowe stalowoaluminiowe Dostarczenie protokołów z badań typu oraz danych gwarantowanych wg Załącznika 5 Przewody odgromowe stalowo-aluminiowe. Pomiar kontrolny zwisów (wybrane przęsło w każdej sekcji). 5. Przewody OPGW wraz z osprzętem Dostarczenie protokołów z badań typu oraz danych gwarantowanych wg Załącznika 6 Przewód OPGW wraz z osprzętem. Badania kontrolno-odbiorcze każdej partii wg oraz próby wyrobu dla każdego bębna przewodu wg Załącznika 6 Przewód OPGW wraz z osprzętem. Pomiar kontrolny zwisów (wybrane przęsło w każdej sekcji). Badania traktu światłowodowego 6. Osprzęt Dostarczenie protokołów z badań typu oraz danych gwarantowanych wg Załącznika 8 Osprzęt. 7. Izolatory Dostarczenie protokołów z badań typu oraz danych gwarantowanych wg Załącznika 7 Izolatory. Badania kontrolno-odbiorcze każdej partii wg Załącznika 8 Osprzęt. Badania kontrolno-odbiorcze każdej partii wg Załącznika 7 Izolatory. Strona 30 z 46

31 Elementy linii Etapy realizacji zadania Projekt wykonawczy Dostawa Budowa (Odbiory częściowe) Sprawdzenia techniczne /Odbiór końcowy 8. Łańcuchy izolatorów Próby elektryczne oraz próby mechaniczne lub analiza techniczna wg p Specyfikacji. 9. Uziemienia Pomiary rezystancji uziemienia każdego słupa oraz skuteczności ochrony przeciwporażeniowej (jeśli dotyczy) 11. Linia Kromolice Pątnów/ Plewiska- Konin Pomiar parametrów elektrycznych linii Pomiar natężenia pola elektrycznego i magnetycznego Pomiar hałasu Strona 31 z 46

32 Wprowadzenie kabli światłowodowych do budynku technologicznego na terenie stacji Przewody OPGW należy zakończyć na słupie kablowym nr 0, gdzie należy wykonać na stelażu odpowiedni zapas oraz, w celu wprowadzenia traktów światłowodowych do SE Pątnów, dokonać połączenia przewodu OPGW z kablem światłowodowym. Zejście obu traktów światłowodowych ze słupa nr 0 w kierunku SE Pątnów należy wykonać za pomocą dwóch niezależnych kabli światłowodowych 24 włóknowych. Od słupa nr 0 kabel światłowodowy, powinien być osłonięty rurą RHDPEt. Na słupie zastosować do wysokości co najmniej 2m dodatkową osłonę (np. rurę stalową). Rury, w których prowadzone będą kable światłowodowe powinny być prowadzone wzdłuż kabli 400 kv o możliwie jak największej odległości między tymi rurami. Na terenie SE Pątnów należy kontynuować prowadzenie kabli światłowodowych w oddzielnych rurach aż do pomieszczenia telekomunikacji zlokalizowanego w budynku rozdzielni 400 kv. Kable należy prowadzić w identyczny sposób jak poza terenem stacji, prowadząc je wzdłuż kabli 400 kv w dwóch niezależnych rurach o możliwie jak najszerszej odległości między tymi rurami. W budynku technologicznym i na słupie nr 0 należy zgromadzić ok. 30 m zapasu kabla światłowodowego, wykorzystując do tego celu obudowane skrzynki zapasu na słupie zastosować skrzynki odporne na działania warunków atmosferycznych, zabezpieczone przed wnikaniem wody.. Kable światłowodowe należy w całości zakończyć na przełącznicy ODF i wykonywać krosowania do urządzeń w zależności od konkretnych potrzeb. W budynku kable światłowodowe należy prowadzić w rurach karbowanych, trudnopalnych, o odporności na zgniatanie powyżej 500N. W pomieszczeniu telekomunikacji kable należy zakończyć na przełącznicach panelowych, instalowanych w szafach 19. Kable światłowodowe wprowadzone do przełącznicy światłowodowej należy zakończyć na rozdzielaczach tub, skąd osłonięte tuby kabla światłowodowego należy prowadzić do przełącznic panelowych wyposażonych w złączki E2000/APC. Przełącznice światłowodowe należy wyposażyć w elementy dla organizacji, prowadzenia i gromadzenia nadmiarów kabli stacyjnych. Wymagane jest zastosowanie przełącznic panelowych o rozdzielonej przestrzeni dla zapasu tub i pigtaili. Kasety spawów powinny umożliwiać wyjęcie pojedynczego pigtaila bez konieczności naruszania mocowania pozostałych pigtaili w kasecie. Wymagane jest zastosowanie pigtaili o kolorach odpowiadających kolorystyce włókien w kablu. Wybudowane na terenie stacji linie światłowodowe powinny spełniać wymagania określone w specyfikacji Standardowe wymagania funkcjonalne dla systemów telekomunikacyjnych obiektów stacyjnych PSE S.A Wymagania techniczne linia kablowa oraz GIL Linia kablowa 400 kv Ze względu na brak wolnego miejsca na terenie stacji 400/220/110 kv Pątnów pod budowę bramek kablowych 400 kv Zamawiający przewiduje lokalizację słupa kablowego poza terenem stacji. Słup jednotorowy kablowy 400 kv należy wyposażyć w 6 sztuk głowic 400 kv (z uwagi na duży prąd obciążenia Zamawiający przewiduje dwa kable na fazę), 3 sztuki ograniczników przepięć 400 kv, pomosty montażowe, ostrokoły oraz blachy osłonowe. W uzasadnionych przypadkach Zamawiający może zaakceptować inne rozwiązanie techniczne wyposażenia słupa kablowego na etapie opiniowania projektu wykonawczego. Założenia, jakie należy przyjąć do doboru linii kablowej przedstawia tabela 4. Strona 32 z 46

33 Tabela 4. Założenia do doboru linii kablowej Wyszczególnienie Długość trasy kablowej Sposób ułożenia Obciążalność prądowa Maksymalna temperatura żyły dla obciążenia długotrwałego Żyła powrotna Prąd zwarciowy Czas trwania zwarcia Wartość Ok. 300 m (w tym wykonanie 2 przewiertów sterowanych) Układ płaski Ok A +90ºC Jednostronnie uziemiona 50kA 0,6 s Linia kablowa 400 kv powinna spełniać wymagania specyfikacji Linia kablowa 400 kv (na SE NN) dla wyprowadzeń liniowych. Osprzęt do kabli powinien dobrać producent kabli, a cały system powinien posiadać odpowiednie certyfikaty i badania. Należy zapewnić nadzór producenta kabli 400 kv przy układaniu kabli oraz nadzór producenta głowic kablowych przy ich montażu Pas technologiczny linii kablowej Dla linii kablowej 400 kv od słupa kablowego nr 0 do SE Pątnów należy przyjąć pas technologiczny o szerokości 6m. W uzasadnionych przypadkach Zamawiający może zaakceptować przyjęcie większej szerokości tego pasa Pole magnetyczne Linia kablowa powinna spełniać wymagania podane w Rozporządzeniu Ministra Środowiska z dnia30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U ) w zakresie emitowanego pola magnetycznego. Rozporządzenie to podaje wartość natężenia równą 60 A/m jako dopuszczalny poziom składowej magnetycznej dla miejsc dostępnych dla ludzi Ograniczniki przepięć W ramach zakresu przedmiotu zamówienia należy dostarczyć i zamontować na słupie kablowym 1 komplet (3 sztuki) ograniczników przepięć 400 kv. Ograniczniki przepięć powinny być zgodne ze specyfikacją Ograniczniki_przepięć 110 kv, 220 kv i 400 kv, przystosowane do montażu na słupach. Liczniki zadziałań muszą posiadać gniazdo do podłączenia miernika pomiaru parametrów prądu upływu. Znamionowy prąd wyładowowczy 8/20 µsek - 20 ka oraz klasa rozładowania linii - 4. Wartość wymaganego znamionowego prądu wyładowczego Wykonawca jest zobowiązany zweryfikować i dobrać, tak jak inne wymagane parametry, na etapie projektu wykonawczego Przewierty Dla budowy linii kablowej 400 kv Zamawiający przewiduje wykonanie przewiertów sterowanych pod drogami. Zamawiający nie narzuca trasy linii kablowej i miejsca wykonania przewiertu. W ramach zadania należy pozyskać wszystkie decyzje administracyjne niezbędne do wykonania przewiertów. Strona 33 z 46

34 Przed wykonywaniem przewiertów Wykonawca powinien dostarczyć do Zamawiającego projekt realizacji przewiertów wraz z planowanym jego profilem. Średnicę rur zastosowanych do przewiertu Wykonawca musi uzgodnić z producentem kabla 400 kv. Wymaga się realizacje przewiertu z dwoma rurami rezerwowymi dla kabli 400 kv. Rury z kablami 400 kv należy wypełnić płuczką bentonitową Dodatkowe wymagania techniczne dla słupa kablowego nr 0 Na słupie kablowym należy zamontować: a) konstrukcje pod głowice kablowe 400 kv i pod ograniczniki przepięć, b) pomosty montażowe wraz z zamykanymi włazami (w przypadku słupa kratowego wewnątrz słupa na wysokości min. 4m od poziomu góry fundamentu), c) ostrokół z kolcami skierowanymi na zewnątrz słupa (zabezpieczenie przed dostępem osób nieupoważnionych), d) blachy osłonowe dla kabli wchodzących na słup do wysokości ostrokołu, 16. Do projektowania linii należy przyjąć: a) dla konstrukcji wsporczych dodatkowy współczynnik częściowy dla oddziaływań, wynoszący 1,10, b) dla fundamentów dodatkowy współczynnik częściowy dla oddziaływań, zwiększony o 0,05 w stosunku do współczynnika przyjętego dla konstrukcji wsporczych, tzn. 1,15, c) zmniejszone naprężenie przewodów linii, dobrane zgodnie z wymaganiami NNA, punkt i GIL Do doboru GIL należy przyjąć następujące założenia: Wyszczególnienie Długość trasy Obciążalność prądowa Prąd zwarciowy Czas trwania zwarcia Poziomy wytrzymałości izolacji Wartość Ok. 50 m Ok A 50kA 0,6 s Wg p (Zamawiający może uzgodnić inne wartości na etapie opiniowania projektu wykonawczego) Dobór, konstrukcja oraz zakres badań typu i badań wyrobu powinny być zgodne z normą PN-EN :2011 Wysokonapięciowa aparatura rozdzielcza i sterownicza Część: Wysokonapięciowe linie przesyłowe w izolacji gazowej na napięcia znamionowe 52 kv i wyższe. W uzasadnionych technicznie przypadkach Zamawiający może zaakceptować odstępstwo od ww. normy. Uwaga: Zamawiający przewidział zastosowanie technologii GIL na podstawie własnego rozpoznania i opracowanej przez siebie koncepcji realizacji wprowadzenia toru II do SE Pątnów, biorąc pod uwagę ograniczoną ilość miejsca na to wprowadzenie. Na etapie opiniowania projektu technicznego Strona 34 z 46

35 Zamawiający może rozpatrzyć i zaakceptować inne rozwiązanie techniczne zaproponowane przez Wykonawcę Wyłączenia Dla przedmiotowego zadania przewiduje się następujące wyłączenia: 1. Linia 220 kv Konin Plewiska dla wykonania słupa specjalnego nr 9a oraz odejścia torów prądowych 400 kv (toru I i toru II) ze słupa 9a do kolejnego nowoprojektowanego słupa, wykonania torów prądowych toru II przęsła między słupami nr 10 i 9a i wykonania odpowiednich połączeń, na słupie 9a, krosowanie traktów światłowodowych dla utworzenia wymaganych relacji pomiędzy stacjami Plewiska, Kromolice, Pątnów, Konin oraz wykonanie pomiarów 2x5 dni w odstępie ok. 30 dni. 2. Linia 220 kv Czerwonak-Pątnów dla wykonania skrzyżowania z projektowaną linią 400 kv 3 dni weekendowe. Przy budowie linii nie przewiduje się długotrwałych wyłączeń. Wykonawca jest zobowiązany do uzgodnienia niezbędnych wyłączeń z Zamawiającym. Zamawiający zastrzega sobie prawo do bieżącej weryfikacji podanego oraz uzgodnionego harmonogramu wyłączeń stosownie do wymagań wynikających z potrzeb Krajowego Systemu Elektroenergetycznego. Zgłoszenia i zatwierdzenie wyłączeń należy dokonać zgodnie z Procedurą uzgadniania wyłączeń elementów KSE dla realizacji prac inwestycyjnych, modernizacyjnych i eksploatacyjnych. Poszczególne propozycje terminów realizacji prac muszą być zgłoszone do poszczególnych planów wyłączeń (do planów pięcioletnich do 20 marca, trzyletnich i rocznych do 22 sierpnia roku poprzedzającego rok objęty planem, do planu miesięcznego do 10 dnia miesiąca w miesiącu poprzedzającym miesiąc objęty planem, do planu tygodniowego do końca wtorku w tygodniu poprzedzającym tydzień objęty planem) zgodnie z obowiązującymi dokumentami. Są to terminy zgłaszania wyłączeń do odpowiedniego ODM-u Warunki odbioru prac 1. Wraz ze zgłoszeniem do odbioru częściowego etapu prac Wykonawca zobowiązany jest przekazać atesty na dostarczone materiały, wyniki badań kontrolno-odbiorczych oraz dokumentację potwierdzającą: a) poprawność montażu: fundamentów, słupów, uziemień, izolatorów, przewodów, b) poprawność wykonania powłoki cynkowej i malarskiej na konstrukcjach wsporczych linii, c) poprawność wykonania zabezpieczenia antykorozyjnego fundamentów, d) wykonanie prac związanych z pozyskaniem prawa do dysponowania nieruchomościami do celów budowlanych z potwierdzeniem wypłaty wynagrodzeń, e) wykonanie prac związanych z ustanowieniem służebności przesyłu bez ograniczenia czasowego dla budowy i eksploatacji linii i dostarczenie dokumentów, o których mowa w p. 3.7, f) wykonanie prac zgodnie z wymaganiami i standardami Zamawiającego, 2. Warunkiem zgłoszenia linii do odbioru końcowego technicznego jest: a) zakończenie prac budowlano-montażowych linii i powiązanie jej z KSE, b) usunięcie wszystkich wad i usterek na linii stwierdzonych w protokołach odbiorów częściowych etapów prac, limitujących załączenie linii pod napięcie, c) przedłożenie protokołów z pomiarów parametrów elektrycznych linii, d) przedłożenie wyników badań potwierdzających poprawność wykonania traktu światłowodowego w zakresie realizowanym przez Wykonawcę, Strona 35 z 46

36 e) przedłożenie Zamawiającemu protokołów odbiorów przebudowy obiektów kolidujących przez ich właścicieli, f) wykonanie niezbędnej wycinki: drzew i krzewów w lasach oraz pojedynczych drzew i krzewów na całej trasie linii. g) wykonanie zaleceń wynikających z decyzji m.in. o czasowym wyłączeniu gruntów z produkcji rolnej i leśnej (zwrot nieruchomości udostępnionych tylko na cele budowy a nie wykorzystywanych do celów eksploatacyjnych). h) zakończenie z wynikiem pozytywnym prób napięciowych i obciążeniowych linii, i) potwierdzenie protokolarnie przez Zamawiającego usunięcia ewentualnych wad i usterek powstałych w czasie prób napięciowych i obciążeniowych, j) przekazanie Zamawiającemu pozyskanej przez Wykonawcę w imieniu i na rzecz Zamawiającego ostatecznej decyzji administracyjnej udzielającej pozwolenia na użytkowanie linii (jeśli była ona wymagana) lub pism zawiadamiających o rozpoczęciu użytkowania z potwierdzeniem organów nadzoru budowlanego braku uwag, k) przedłożenie wyników pomiarów hałasu, pola elektrycznego i magnetycznego l) przedłożenie wyników sprawdzenia linii metodą termowizji m) przedłożenie kompletnej dokumentacji powykonawczej linii, n) dostarczenie potwierdzenia zgłoszenia instalacji na podstawie Rozporządzenia Ministra Środowiska z dnia 2 lipca 2010 w sprawie zgłoszenia instalacji wytwarzających pola magnetyczne i przygotowanie związanej z tym odpowiedniej dokumentacji (co najmniej 30 dni przed rozpoczęciem eksploatacji), o) dostarczenie potwierdzenia przesłania informacji zawartych w zgłoszeniu, o których mowa powyżej Państwowemu Wojewódzkiemu Inspektoratowi Sanitarnemu, p) dostarczenie potwierdzenia poinformowania Wojewódzkiego Inspektora Ochrony Środowiska na 30 dni przed terminem oddania do użytkowania o planowanym terminie oddania obiektu do użytkowania i zakończenia rozruchu instalacji. 3. Warunkiem zgłoszenia linii do odbioru końcowego jest zakończenie wszystkich prac realizowanych w ramach zadania i dostarczenie dokumentów potwierdzających ich realizację Wymagania dotyczące dokumentacji Wymagania w zakresie projektu wykonawczego Projekt wykonawczy należy opracować w wersji papierowej w liczbie 4 egz. oraz w 4 egz. w wersji elektronicznej, z uwzględnieniem wymagań technicznych zawartych w PF-U (wraz z wymaganiami technicznymi i funkcjonalnymi zawartymi w standardach PSE S.A. i przedmiotowych normach) oraz z uwzględnieniem odpowiednich zapisów w umowie i warunków zawartych w uzyskanych opiniach i uzgodnieniach, szczegółowych wytycznych a także z uwzględnieniem wymagań zawartych w poszczególnych projektach budowlanych Wymagania w zakresie dokumentacji powykonawczej Dokumentację powykonawczą oraz paszport dla całej lini 400 kv należy dostarczyć w wersji papierowej w liczbie 4 egz. oraz w 4 egz. w wersji elektronicznej zapisanej np. na dysku CD lub DVD, dołączonym do każdego egzemplarza. Wersję elektroniczną należy opracować z możliwością edycji przy wykorzystaniu powszechnie stosowanego oprogramowania (np. AUTOCAD, MS OFFICE wersje od 2007r.). Mapy cyfrowe z trasą linii powinny być wykonane w formatach *.shp dla danych wektorowych oraz GEOTIFF dla danych rastrowych w układzie współrzędnych 1992 zgodnie z rozporządzeniem Ministra Administracji i Cyfryzacji z dnia 12 lutego 2013 r. w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej. 1. Do dokumentacji powykonawczej należy dołączyć następujące mapy: Strona 36 z 46

37 W postaci papierowej: a) mapa do celów projektowania 1:2000 lub 1:1000 dla terenów zurbanizowanych z nakładką ewidencyjną co najmniej w pasie 200 m (po 100 m od osi linii w obie strony) z zaznaczeniem pasa technologicznego linii oraz numerów działek, które znajdują się całkowicie lub częściowo w pasie technologicznym linii, b) mapa topograficzna w skali 1: lub 1:10000, co najmniej w pasie po 10 km od osi linii, W postaci wektorowej: a) Ortofotomapa linii w pasie 200 m (po 100 m od osi linii w obu kierunkach): i. terenowa wielkość piksela nie mniejsza niż 5 cm; ii. iii. iv. kompozycja w kolorach naturalnych R,G,B; zakres opracowania: co najmniej 200 m (po 100 m od osi linii w obu kierunkach) oraz co najmniej 100 m od granicy stacji; średni błąd położenia piksela na ortofotomapie nie może być gorszy niż 3 piksele v. układy współrzędnych PUWG 1992; vi. vii. viii. format danych: geotiff wraz z plikiem TFW; ortofotomapa musi być wykonana na podstawie modelu pokrycia terenu wygenerowanego z danych ALS; ortofotomapy muszą być poddane korekcie wyrównania barwnego w celu ujednolicenia ich wyglądu zarówno w obrębie pojedynczego zdjęcia, jak i całej mozaiki. 1. Skaning laserowy LIDAR dla trasy przebiegu linii w pasie 200 m (po 100 m od osi linii w obu kierunkach) wraz z klasyfikacją chmury punktów w formacie LAS, pozyskane metodą ASL. Plan nalotu należy przedstawić Zamawiającemu do uzgodnienia i akceptacji. i. lotnicze skanowanie laserowe o średniej gęstości próbkowania co najmniej 20 pkt./m 2 ii. iii. Rejestracja i zapis sygnału intensywności odbicia (intensity) zakres opracowania: w pasie 200 m (po 100 m od osi linii w obu kierunkach) oraz co najmniej 100 m od granicy stacji; iv. format danych: LAS 1.2; v. układy współrzędnych PUWG 1992; vi. dokładność pomiaru wysokości punktu: Z mh 0,05 m; vii. dokładność pomiaru sytuacyjnego punktu: X,Y mp 0,10 m; viii. dopuszczalny błąd sklasyfikowania punktów poniżej 5%; Klasyfikacja powinna obejmować, co najmniej następujące elementy: i. grunt; ii. iii. iv. niska roślinność; średnia roślinność; wysoka roślinność; v. budynki; vi. vii. viii. elementy infrastruktury (drogi, koleje rurociągi, inne linie elektroenergetyczne); wody; niesklasyfikowane Strona 37 z 46

38 2. Numeryczny Model Terenu (NMT) i. wynik interpolacji punktów danych źródłowych sklasyfikowanych jako grunt. ii. iii. iv. zapisany w postaci rastrowej w formacie IMG. wielkość piksela rastra: 1 m dokładność wysokości Z: mh 0,30m. v. zakres opracowania: w pasie 200 m (po 100 m od osi linii w obu kierunkach) oraz co najmniej 100 m od granicy stacji; vi. układy współrzędnych PUWG Dane przedstawiające strukturę własności gruntów dla działek własnościowych przecinających (mających jakąkolwiek część wspólną) się ze strefą 200 m (po 100 m od osi linii w obu kierunkach) wraz z informacją o stanie formalno-prawnym, zgodnie z wytycznymi zamieszczonymi w Załączniku 7 Specyfikacja danych przestrzennych. 4. Dane (lub aktualizacja danych przekazanych przez PSE) dotyczące użytkowania terenu dla działek własnościowych przecinających (mających jakąkolwiek część wspólną) się ze strefą 200 m (po 100 m od osi linii w obu kierunkach) zgodnie z wytycznymi zamieszczonymi w Załączniku 7 Specyfikacja danych przestrzennych. 5. Dane przewodów fazowych zgodnie z aktualnym wykazem montażowym linii w postaci plików *.shp oraz 3dshp (linie), gdzie każdy przewód fazowy toru prądowego będzie reprezentowany pojedynczą linią (na podstawie ortofotomapy, LIDAR). Zespół atrybutów linii powinien być zgodny z wytycznymi zawartymi w Załączniku 7 Specyfikacja danych przestrzennych. Zespół atrybutów linii powinien być zgodny z wytycznymi zawartymi w Załączniku Specyfikacja danych przestrzennych. Np. Dla wiązki 3-przewodowej środek oznaczony jest czerwonym punktem. Strona 38 z 46

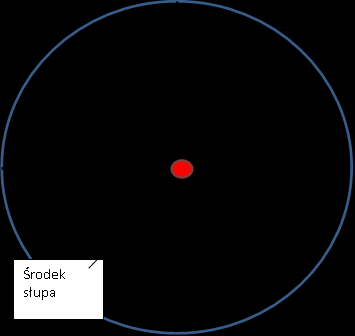

39 Zespół atrybutów linii powinien być zgodny z wytycznymi zawartymi w Załączniku Specyfikacja danych przestrzennych. 6. Dane przewodów odgromowych zgodnie z aktualnym wykazem montażowym linii w postaci plików *.shp oraz 3dshp (linie), gdzie każdy przewód toru prądowy będzie reprezentowany linią (na podstawie ortofotomapy, LIDAR). Zespół atrybutów linii powinien być zgodny z wytycznymi zawartymi w Załączniku 1 Specyfikacja danych przestrzennych. 7. Dane/Aktualizacja danych słupów zgodnie z aktualnym wykazem montażowym w postaci plików *.shp (point), gdzie lokalizacja słupa jest tożsama z punktem środkowym fundamentu słupa. Zespół atrybutów linii powinien być zgodny z wytycznymi zawartymi w Załączniku 7 Specyfikacja danych przestrzennych. Środkiem słupa punkt czerwony będzie środek przecięcia przekątnych wychodzących z fundamentów słupa. Dla słupów kratowych. fundament kotwa Środek słupa Dla słupów rurowych - środkiem słupa będzie środek geometryczny płyty fundamentu. Strona 39 z 46

40 Zespół atrybutów dla słupów powinien być zgodny z wytycznymi zawartymi w Załączniku Specyfikacja danych przestrzennych. I. W paszporcie linii należy zamieścić: charakterystykę techniczną linii, schemat linii z zaznaczeniem układu faz, dane dotyczące przewodów OPGW i kabla światłowodowego, wykaz montażowy, rysunki zastosowanych łańcuchów izolatorowych, plan trasy linii na mapach w skali 1:25 000, podział długości linii na powiaty, gminy wraz z oznaczeniem jednostki podziału terytorialnego wg. bazy TERYT, w przeliczeniu na 1 tor/napięcie, profile podłużne linii, wykaz obiektów krzyżowanych, tabele odległości słupów od stacji w każdym torze oraz inne dane techniczne w zakresie uzgodnionym z Zamawiającym, II. III. IV. Numerowanie alfanumeryczne (w tym współrzędne słupów) pochodzące z paszportu linii powinny być zapisane w formie tabel bazy danych Oracle zgodnych z wersją bazy x lub 9.2.x, przy czym forma tabel bazy Oracle ma być uzgodniona z Zamawiającym, Do dokumentacji powykonawczej należy dołączyć materiał informacyjny o słupach zaprojektowanych w ramach inwestycji. Materiał ten powinien zawierać co najmniej obliczenia słupów i reakcję na fundament, karty katalogowe słupów oraz zestawienie oznaczeń dokumentacji konstrukcyjnej słupów i fundamentów. Formę opracowania materiału należy uzgodnić z Zamawiającym, Do dokumentacji powykonawczej należy dołączyć całą dokumentację formalno-prawną, w tym wypisy z ksiąg wieczystych z wpisem o ustanowieniu ograniczonego prawa rzeczowego w postaci służebności przesyłu. Dokumentacja formalno-prawna powinna być przekazana w oryginale oraz jednej kopii papierowej. Dodatkowo jeden egzemplarz w wersji elektronicznej zapisanej np. na dysku CD lub DVD. Zestawienia dokumentacji formalno-prawnej wg wzoru Zamawiającego, powiązane z wersją elektroniczną dokumentów źródłowych. Strona 40 z 46
