SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA BUDOWA DWUTOROWEJ LINII 400 KV KOZIENICE - OŁTARZEW

Transkrypt

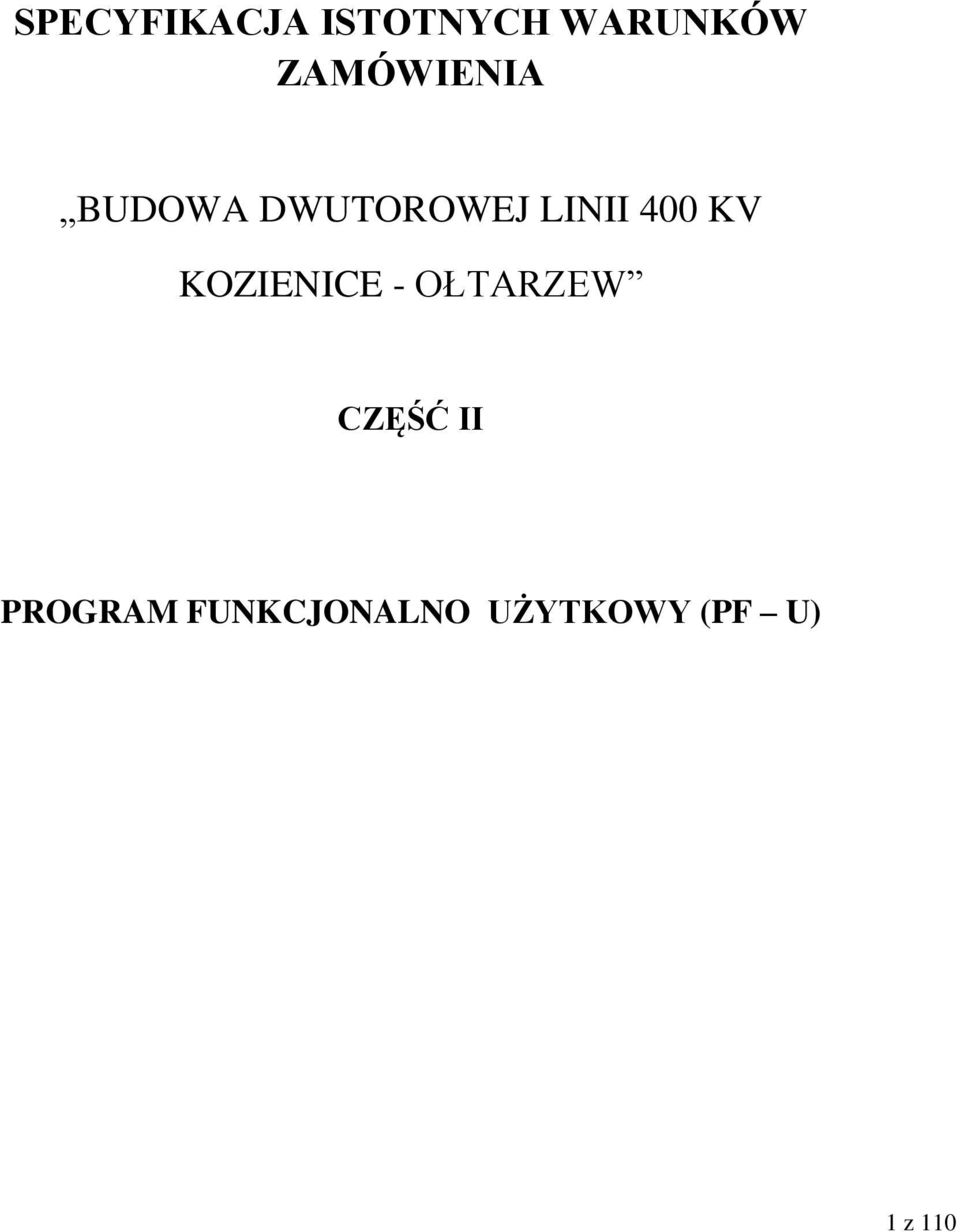

1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA BUDOWA DWUTOROWEJ LINII 400 KV KOZIENICE - OŁTARZEW CZĘŚĆ II PROGRAM FUNKCJONALNO UŻYTKOWY (PF U) 1 z 110

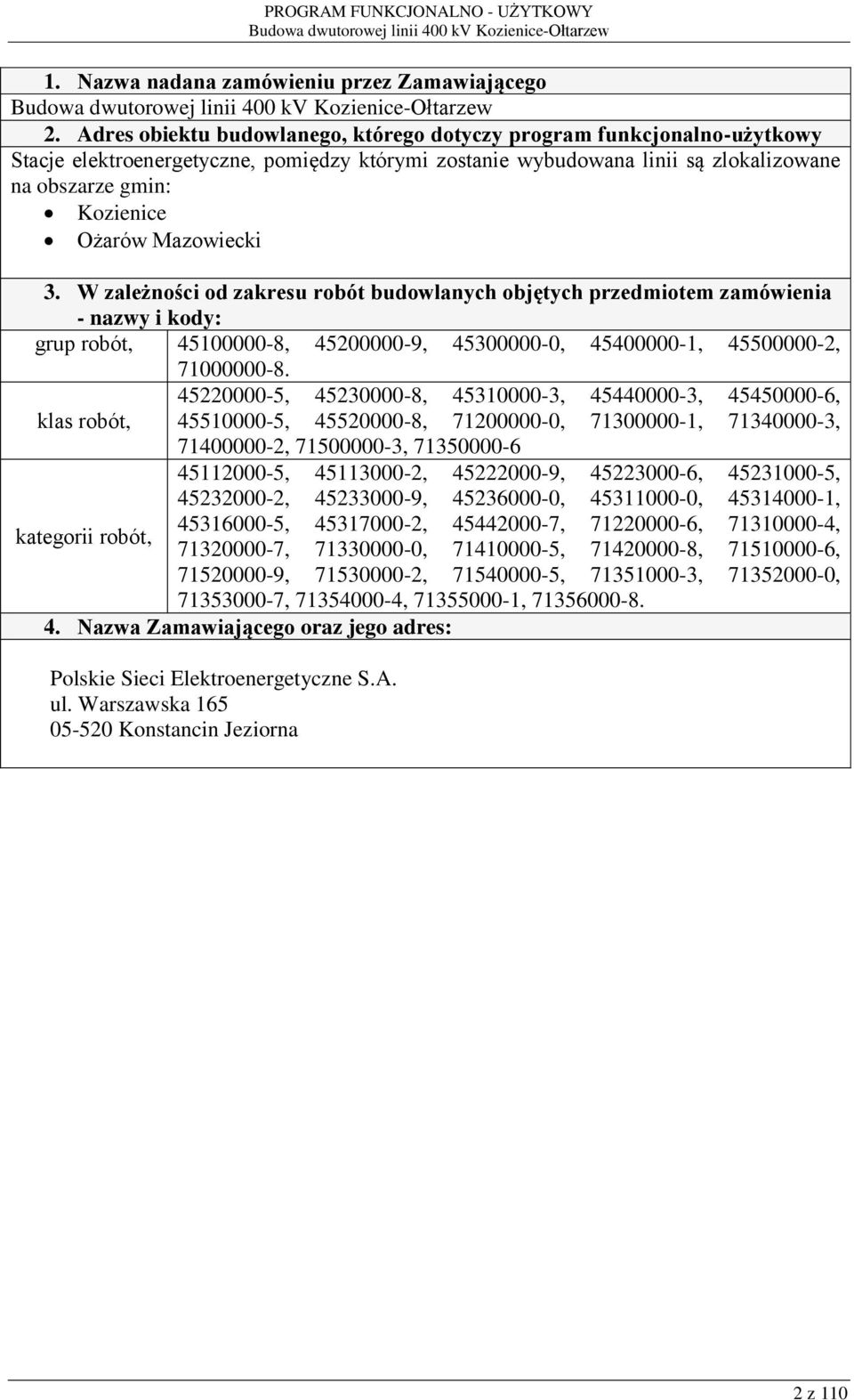

2 1. Nazwa nadana zamówieniu przez Zamawiającego 2. Adres obiektu budowlanego, którego dotyczy program funkcjonalno-użytkowy Stacje elektroenergetyczne, pomiędzy którymi zostanie wybudowana linii są zlokalizowane na obszarze gmin: Kozienice Ożarów Mazowiecki 3. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody: grup robót, , , , , , , , , , , klas robót, , , , , , , , , , , , , , , , , , kategorii robót, , , , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres: Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin Jeziorna 2 z 110

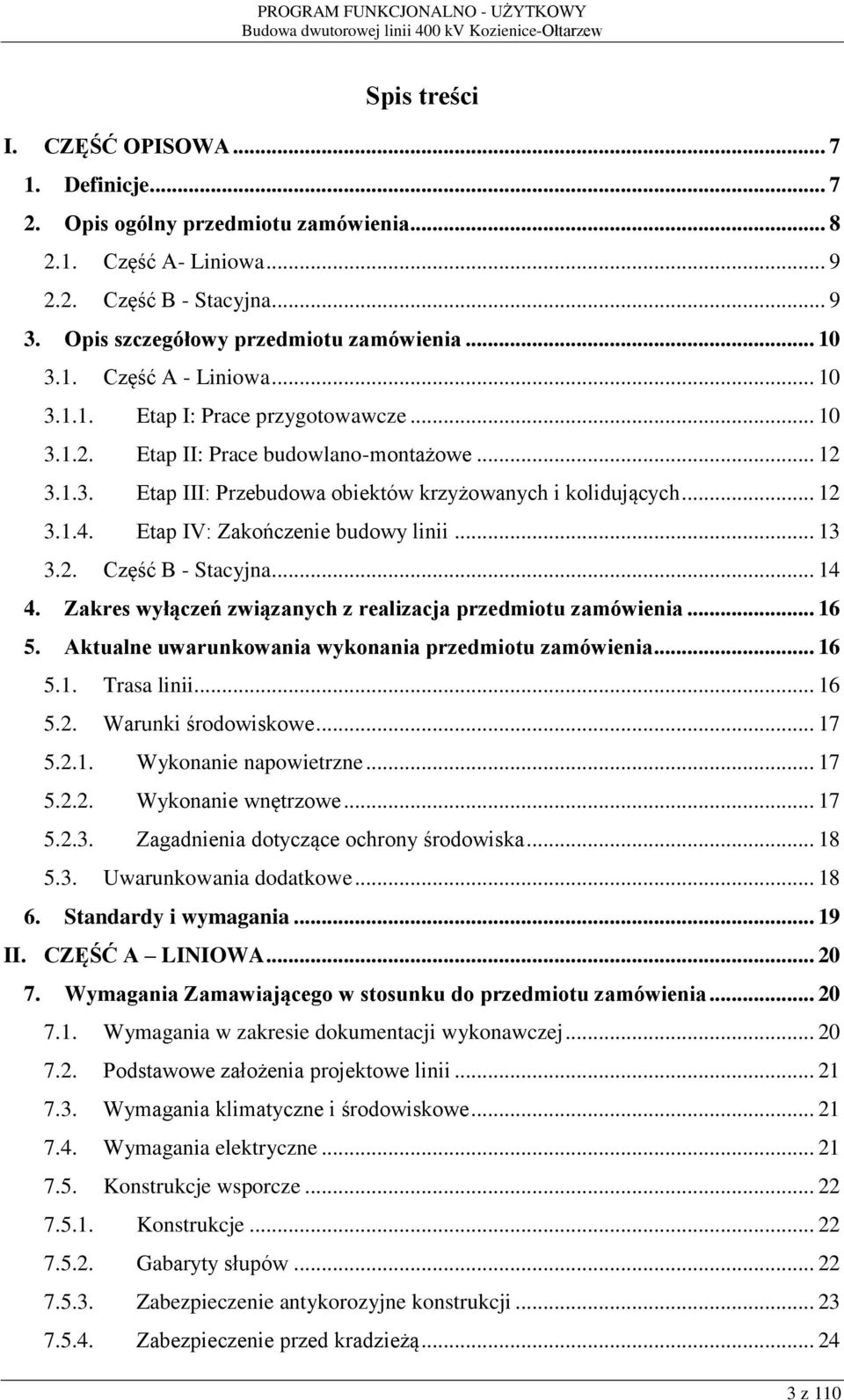

3 Spis treści I. CZĘŚĆ OPISOWA Definicje Opis ogólny przedmiotu zamówienia Część A- Liniowa Część B - Stacyjna Opis szczegółowy przedmiotu zamówienia Część A - Liniowa Etap I: Prace przygotowawcze Etap II: Prace budowlano-montażowe Etap III: Przebudowa obiektów krzyżowanych i kolidujących Etap IV: Zakończenie budowy linii Część B - Stacyjna Zakres wyłączeń związanych z realizacja przedmiotu zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia Trasa linii Warunki środowiskowe Wykonanie napowietrzne Wykonanie wnętrzowe Zagadnienia dotyczące ochrony środowiska Uwarunkowania dodatkowe Standardy i wymagania II. CZĘŚĆ A LINIOWA Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Wymagania w zakresie dokumentacji wykonawczej Podstawowe założenia projektowe linii Wymagania klimatyczne i środowiskowe Wymagania elektryczne Konstrukcje wsporcze Konstrukcje Gabaryty słupów Zabezpieczenie antykorozyjne konstrukcji Zabezpieczenie przed kradzieżą z 110

4 7.6. Fundamenty Uziemienia Przewody fazowe Przewody odgromowe Przewody stalowo-aluminiowe Przewody odgromowe OPGW Izolacja Osprzęt Oznakowanie linii Prowadzenie linii przez las Oddziaływanie na środowisko Pas technologiczny linii Pole elektromagnetyczne Oddziaływanie na odbiór radiowy i telewizyjny Wymagania specjalne Wprowadzenie kabli światłowodowych do budynku technologicznego na terenie stacji Wymagane badania i pomiary kontrolne zestawienie zbiorcze Warunki odbioru prac Wymagania dotyczące Dokumentacji Pozostałe wymagania Prowadzenie rokowań z Właścicielami nieruchomości, przygotowanie wniosków administracyjnych oraz ich dokumentowanie Dokumentacja formalno-prawna dotycząca ustanowienia służebności przesyłu Komunikacja społeczna III. CZĘŚĆ B STACYJNA Rozdzielnia i jej powiązania z siecią 400 kv Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Wymagania w zakresie dokumentacji wykonawczej Część technologiczna Organizacja robót budowlanych Zaplecze dla potrzeb Wykonawcy Zabezpieczenie interesów osób trzecich Warunki bezpieczeństwa pracy z 110

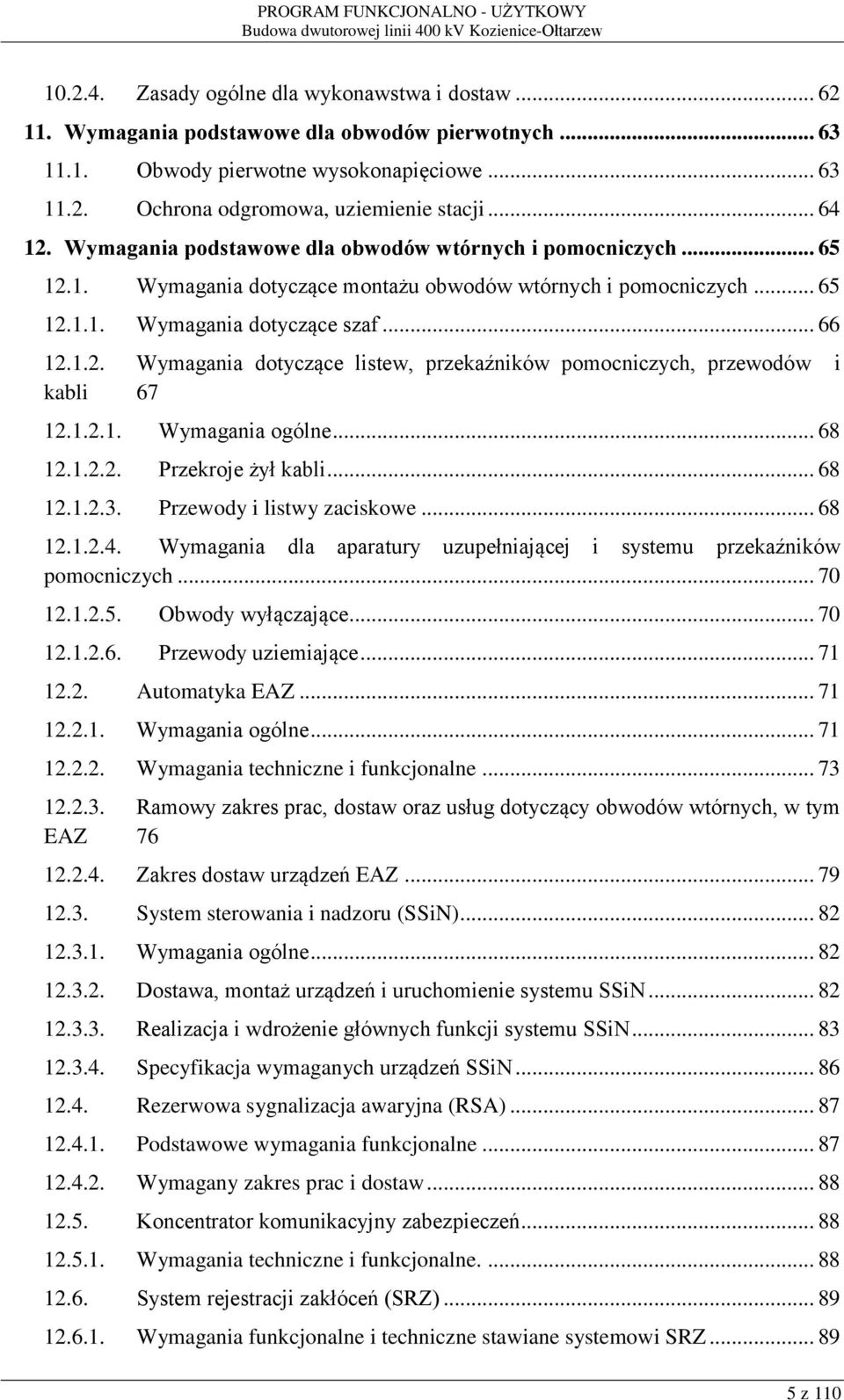

5 Zasady ogólne dla wykonawstwa i dostaw Wymagania podstawowe dla obwodów pierwotnych Obwody pierwotne wysokonapięciowe Ochrona odgromowa, uziemienie stacji Wymagania podstawowe dla obwodów wtórnych i pomocniczych Wymagania dotyczące montażu obwodów wtórnych i pomocniczych Wymagania dotyczące szaf Wymagania dotyczące listew, przekaźników pomocniczych, przewodów i kabli Wymagania ogólne Przekroje żył kabli Przewody i listwy zaciskowe Wymagania dla aparatury uzupełniającej i systemu przekaźników pomocniczych Obwody wyłączające Przewody uziemiające Automatyka EAZ Wymagania ogólne Wymagania techniczne i funkcjonalne Ramowy zakres prac, dostaw oraz usług dotyczący obwodów wtórnych, w tym EAZ Zakres dostaw urządzeń EAZ System sterowania i nadzoru (SSiN) Wymagania ogólne Dostawa, montaż urządzeń i uruchomienie systemu SSiN Realizacja i wdrożenie głównych funkcji systemu SSiN Specyfikacja wymaganych urządzeń SSiN Rezerwowa sygnalizacja awaryjna (RSA) Podstawowe wymagania funkcjonalne Wymagany zakres prac i dostaw Koncentrator komunikacyjny zabezpieczeń Wymagania techniczne i funkcjonalne System rejestracji zakłóceń (SRZ) Wymagania funkcjonalne i techniczne stawiane systemowi SRZ z 110

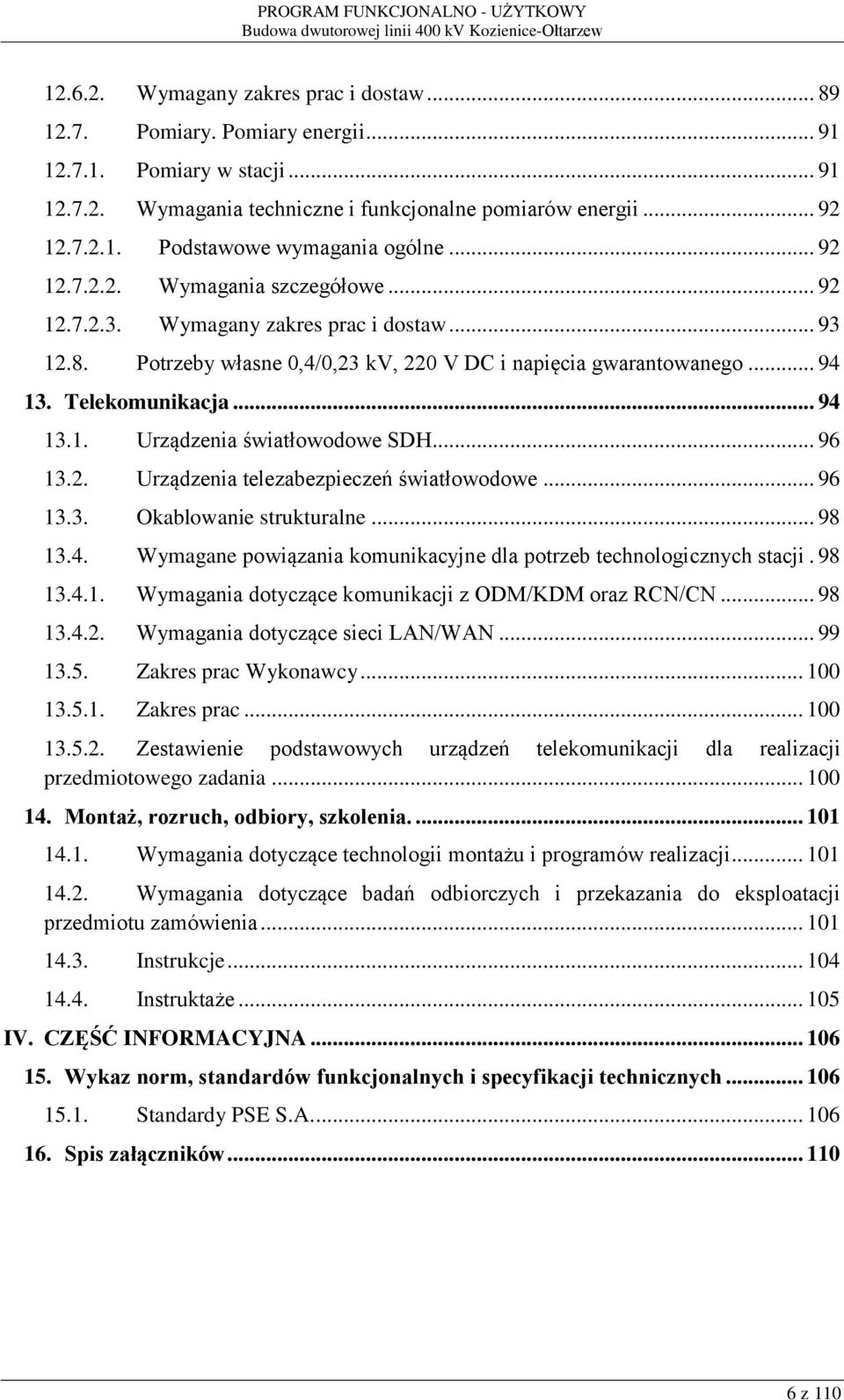

6 Wymagany zakres prac i dostaw Pomiary. Pomiary energii Pomiary w stacji Wymagania techniczne i funkcjonalne pomiarów energii Podstawowe wymagania ogólne Wymagania szczegółowe Wymagany zakres prac i dostaw Potrzeby własne 0,4/0,23 kv, 220 V DC i napięcia gwarantowanego Telekomunikacja Urządzenia światłowodowe SDH Urządzenia telezabezpieczeń światłowodowe Okablowanie strukturalne Wymagane powiązania komunikacyjne dla potrzeb technologicznych stacji Wymagania dotyczące komunikacji z ODM/KDM oraz RCN/CN Wymagania dotyczące sieci LAN/WAN Zakres prac Wykonawcy Zakres prac Zestawienie podstawowych urządzeń telekomunikacji dla realizacji przedmiotowego zadania Montaż, rozruch, odbiory, szkolenia Wymagania dotyczące technologii montażu i programów realizacji Wymagania dotyczące badań odbiorczych i przekazania do eksploatacji przedmiotu zamówienia Instrukcje Instruktaże IV. CZĘŚĆ INFORMACYJNA Wykaz norm, standardów funkcjonalnych i specyfikacji technicznych Standardy PSE S.A Spis załączników z 110

7 I. CZĘŚĆ OPISOWA 1. Definicje Na potrzeby niniejszej dokumentacji przyjmuje się, że użyte określenia oznaczają: 1. Inwestycja (przedsięwzięcie) budowa dwutorowej linii elektroenergetycznej 400 kv pomiędzy stacją elektroenergetyczną Kozienice oraz stacją elektroenergetyczną Ołtarzew 2. Linia napowietrzna linia elektroenergetyczna 400 kv, która jest przedmiotem Inwestycji 3. Projektowana linia przebieg linii wraz z rozwiązaniami technicznymi zgodny z projektem budowlanym, na podstawie którego zostanie wydana ostateczna decyzja pozwolenia na budowę. Dla projektowanej linii uzyskana zostanie pozytywna decyzja o środowiskowych uwarunkowaniach 4. MPZP Miejscowy Plan Zagospodarowania Przestrzennego 5. SUiKZP Studium Uwarunkowań i Kierunków Zagospodarowania Przestrzennego 6. KSE Krajowy System Elektroenergetyczny 7. Część A Liniowa oznaczenie zastosowane w celu wydzielenia części PF-U odnoszącej się do zakresu: Budowy linii 400 kv Kozienice-Ołtarzew 8. Część B Stacyjna oznaczenie zastosowane w celu wydzielenia części PF-U odnoszącej się do zakresu: Rozbudowa obwodów wtórnych rozdzielni 400kV dla 2 pól 400kV kierunek Kozienice w SE 400/220/110kV Ołtarzew 9. Wybudowanie metodą kompleksową sposób realizacji inwestycji, w którym po podpisaniu umowy z PSE S.A., Wykonawca odpowiedzialny jest za zrealizowanie wszystkich prac projektowych, formalno-prawnych, dostawy urządzeń, realizacji prac budowlano-montażowych oraz uzyskania pozwolenia na użytkowanie/zgłoszenia do użytkowania 10. Rozbudowa/wyposażenie/doposażenie urządzeń/infrastruktury istniejącej w stacjach 400/220/110 kv Ołtarzew, 400/220/110 kv Kozienice przytoczony w PF-U zakres prac niezbędnych do wykonania na stacji Ołtarzew i Kozienice odnosi się do stanu tych obiektów po zakończeniu Budowy stacji 400/220/110 kv Ołtarzew oraz Rozbudowy stacji 400/220/110 kv Kozienice 11. Pas technologiczny obszar pod linią o szerokości 70 m (po 35 m od osi linii licząc w obie strony) 7 z 110

8 2. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest: a) wykonanie metodą kompleksową dwutorowej napowietrznej linii elektroenergetycznej o napięciu znamionowym 400 kv relacji SE Kozienice SE Ołtarzew wyposażonej w trakty światłowodowe. Orientacyjna długość linii wynosi około 131 km opisana w PFU - Część A - Liniowa, b) zaprojektowanie i rozbudowa obwodów wtórnych rozdzielni 400kV dla 2 pól 400kV kierunek Kozienice w SE 400/220/110kV Ołtarzew oraz doposażenie i zamontowanie dla 2 pól 400 kv kierunek Ołtarzew w SE Kozienice półkompletów zabezpieczeń odcinkowych i telezabezpieczeń. Uruchomienie (przy współudziale Wykonawców/Gwarantów SE Ołtarzew i SE Kozienice oraz Zamawiającego) 2 torów linii 400 kv Kozienice Ołtarzew, pól liniowych 400 kv Kozienice 1, Kozienice 2 w SE Ołtarzew, pól liniowych 400 kv Ołtarzew 1, Ołtarzew 2 w SE Kozienice oraz zapewnienie pełnej współpracy z obwodami ogólnostacyjnymi i z obiektami powiązanymi - opisana w PFU Część B Stacyjna. Na rysunku nr 1 przedstawiony został poglądowo fragment Krajowego Systemu Elektroenergetycznego wraz z naniesioną planowaną lokalizacją dwutorowej linii 400 kv Kozienice-Ołtarzew. ELK OLM OLS GRU BIA OST LMS NAR PLO PDE PAT KON ADA SOC MSC WTO OLT MOR PIA MIL STA SDU ZGI PAB JAN KOZ OSR ROG PIO BEK SDU - projektowana stacja TRE BEE KOZ - istniejąca stacja - projektowana linia 400kV DBN JOA - linia 400kV Kozienice - Ołtarzew - istniejąca linia 220kV - istniejąca linia 400kV TCN Rysunek nr 1. Fragment Krajowego Systemu Elektroenergetycznego wraz z naniesioną planowaną lokalizacją dwutorowej linii 400 kv Kozienice-Ołtarzew. 8 z 110

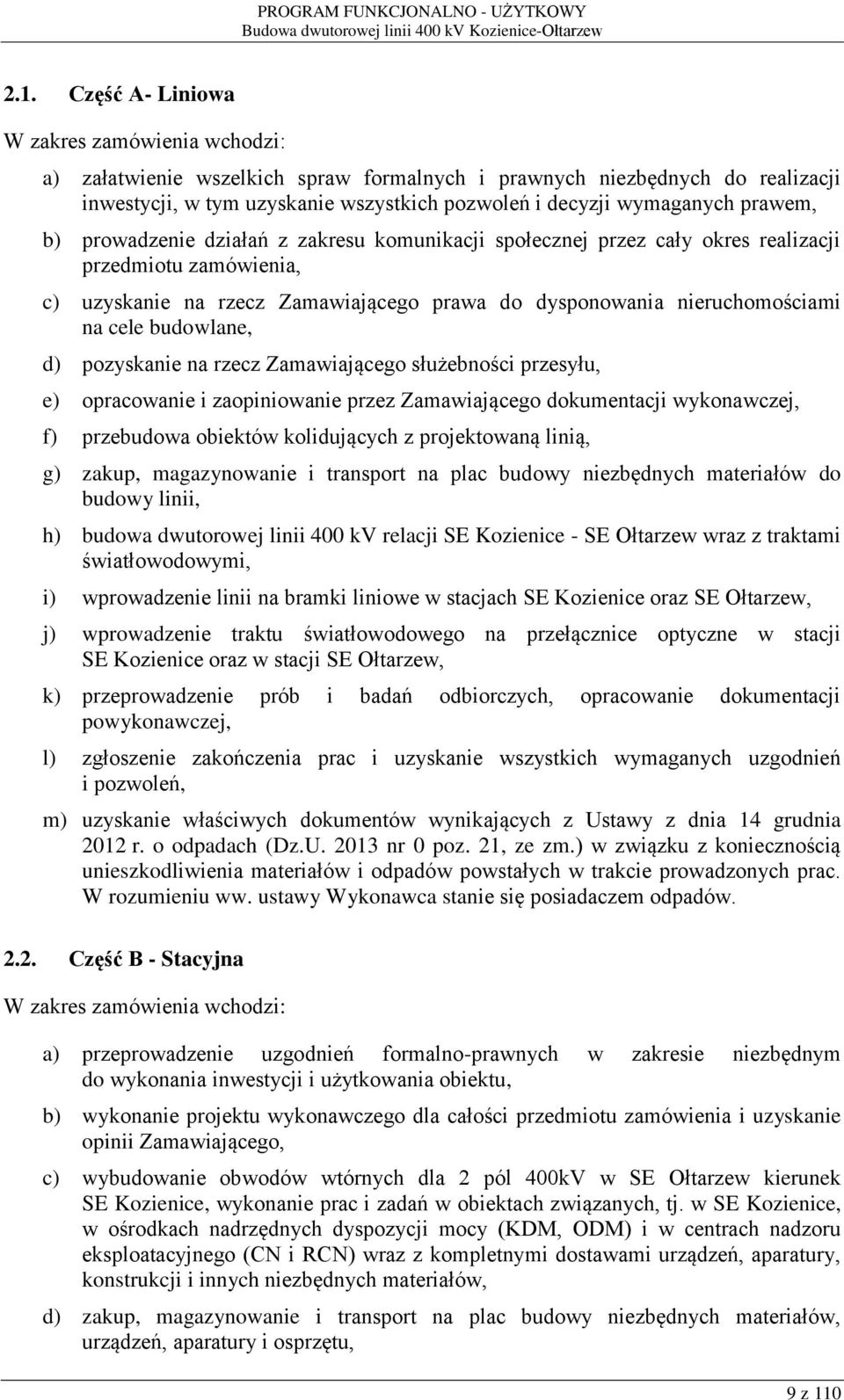

9 2.1. Część A- Liniowa W zakres zamówienia wchodzi: a) załatwienie wszelkich spraw formalnych i prawnych niezbędnych do realizacji inwestycji, w tym uzyskanie wszystkich pozwoleń i decyzji wymaganych prawem, b) prowadzenie działań z zakresu komunikacji społecznej przez cały okres realizacji przedmiotu zamówienia, c) uzyskanie na rzecz Zamawiającego prawa do dysponowania nieruchomościami na cele budowlane, d) pozyskanie na rzecz Zamawiającego służebności przesyłu, e) opracowanie i zaopiniowanie przez Zamawiającego dokumentacji wykonawczej, f) przebudowa obiektów kolidujących z projektowaną linią, g) zakup, magazynowanie i transport na plac budowy niezbędnych materiałów do budowy linii, h) budowa dwutorowej linii 400 kv relacji SE Kozienice - SE Ołtarzew wraz z traktami światłowodowymi, i) wprowadzenie linii na bramki liniowe w stacjach SE Kozienice oraz SE Ołtarzew, j) wprowadzenie traktu światłowodowego na przełącznice optyczne w stacji SE Kozienice oraz w stacji SE Ołtarzew, k) przeprowadzenie prób i badań odbiorczych, opracowanie dokumentacji powykonawczej, l) zgłoszenie zakończenia prac i uzyskanie wszystkich wymaganych uzgodnień i pozwoleń, m) uzyskanie właściwych dokumentów wynikających z Ustawy z dnia 14 grudnia 2012 r. o odpadach (Dz.U nr 0 poz. 21, ze zm.) w związku z koniecznością unieszkodliwienia materiałów i odpadów powstałych w trakcie prowadzonych prac. W rozumieniu ww. ustawy Wykonawca stanie się posiadaczem odpadów Część B - Stacyjna W zakres zamówienia wchodzi: a) przeprowadzenie uzgodnień formalno-prawnych w zakresie niezbędnym do wykonania inwestycji i użytkowania obiektu, b) wykonanie projektu wykonawczego dla całości przedmiotu zamówienia i uzyskanie opinii Zamawiającego, c) wybudowanie obwodów wtórnych dla 2 pól 400kV w SE Ołtarzew kierunek SE Kozienice, wykonanie prac i zadań w obiektach związanych, tj. w SE Kozienice, w ośrodkach nadrzędnych dyspozycji mocy (KDM, ODM) i w centrach nadzoru eksploatacyjnego (CN i RCN) wraz z kompletnymi dostawami urządzeń, aparatury, konstrukcji i innych niezbędnych materiałów, d) zakup, magazynowanie i transport na plac budowy niezbędnych materiałów, urządzeń, aparatury i osprzętu, 9 z 110

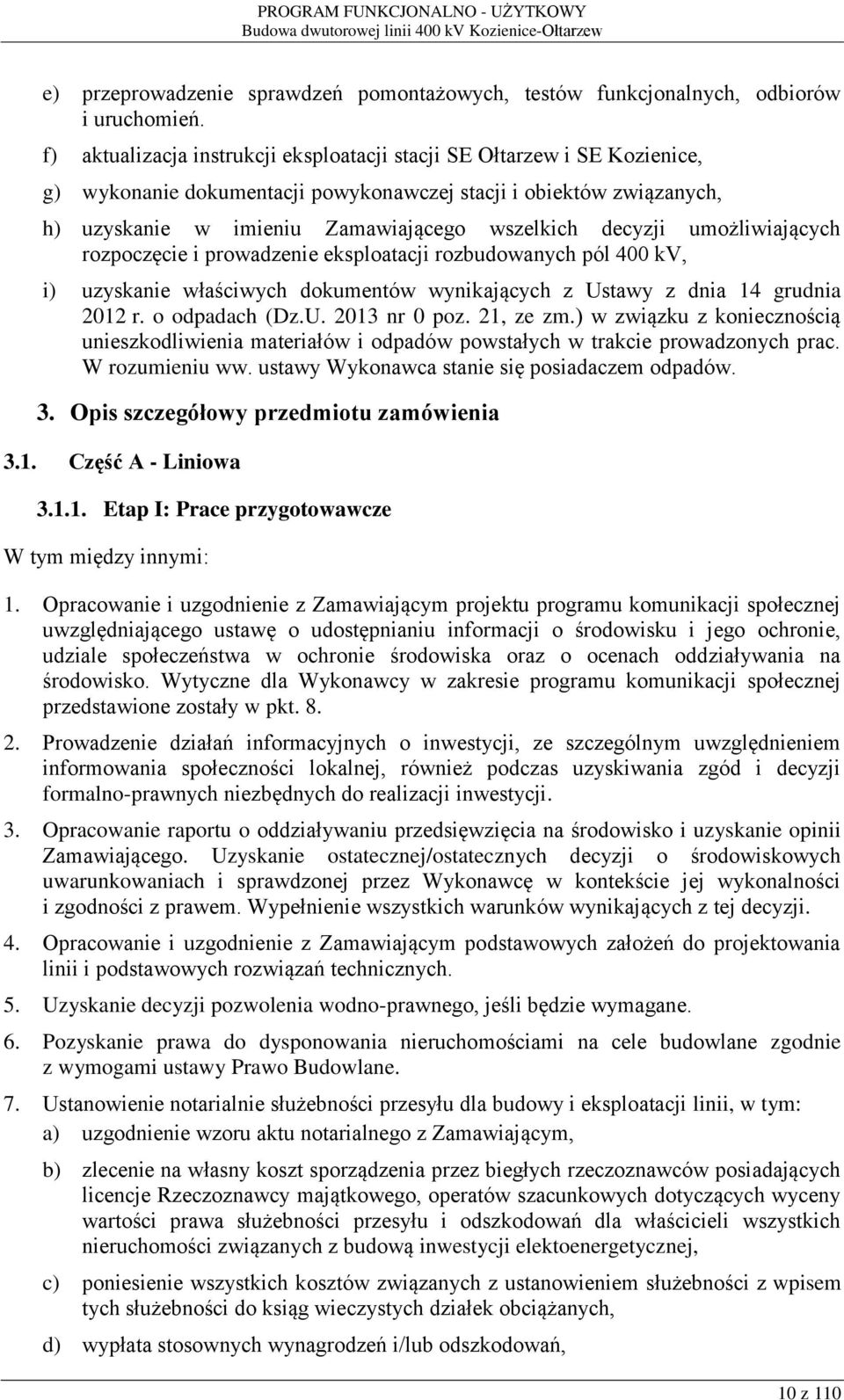

10 e) przeprowadzenie sprawdzeń pomontażowych, testów funkcjonalnych, odbiorów i uruchomień. f) aktualizacja instrukcji eksploatacji stacji SE Ołtarzew i SE Kozienice, g) wykonanie dokumentacji powykonawczej stacji i obiektów związanych, h) uzyskanie w imieniu Zamawiającego wszelkich decyzji umożliwiających rozpoczęcie i prowadzenie eksploatacji rozbudowanych pól 400 kv, i) uzyskanie właściwych dokumentów wynikających z Ustawy z dnia 14 grudnia 2012 r. o odpadach (Dz.U nr 0 poz. 21, ze zm.) w związku z koniecznością unieszkodliwienia materiałów i odpadów powstałych w trakcie prowadzonych prac. W rozumieniu ww. ustawy Wykonawca stanie się posiadaczem odpadów. 3. Opis szczegółowy przedmiotu zamówienia 3.1. Część A - Liniowa Etap I: Prace przygotowawcze W tym między innymi: 1. Opracowanie i uzgodnienie z Zamawiającym projektu programu komunikacji społecznej uwzględniającego ustawę o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko. Wytyczne dla Wykonawcy w zakresie programu komunikacji społecznej przedstawione zostały w pkt Prowadzenie działań informacyjnych o inwestycji, ze szczególnym uwzględnieniem informowania społeczności lokalnej, również podczas uzyskiwania zgód i decyzji formalno-prawnych niezbędnych do realizacji inwestycji. 3. Opracowanie raportu o oddziaływaniu przedsięwzięcia na środowisko i uzyskanie opinii Zamawiającego. Uzyskanie ostatecznej/ostatecznych decyzji o środowiskowych uwarunkowaniach i sprawdzonej przez Wykonawcę w kontekście jej wykonalności i zgodności z prawem. Wypełnienie wszystkich warunków wynikających z tej decyzji. 4. Opracowanie i uzgodnienie z Zamawiającym podstawowych założeń do projektowania linii i podstawowych rozwiązań technicznych. 5. Uzyskanie decyzji pozwolenia wodno-prawnego, jeśli będzie wymagane. 6. Pozyskanie prawa do dysponowania nieruchomościami na cele budowlane zgodnie z wymogami ustawy Prawo Budowlane. 7. Ustanowienie notarialnie służebności przesyłu dla budowy i eksploatacji linii, w tym: a) uzgodnienie wzoru aktu notarialnego z Zamawiającym, b) zlecenie na własny koszt sporządzenia przez biegłych rzeczoznawców posiadających licencje Rzeczoznawcy majątkowego, operatów szacunkowych dotyczących wyceny wartości prawa służebności przesyłu i odszkodowań dla właścicieli wszystkich nieruchomości związanych z budową inwestycji elektoenergetycznej, c) poniesienie wszystkich kosztów związanych z ustanowieniem służebności z wpisem tych służebności do ksiąg wieczystych działek obciążanych, d) wypłata stosownych wynagrodzeń i/lub odszkodowań, 10 z 110

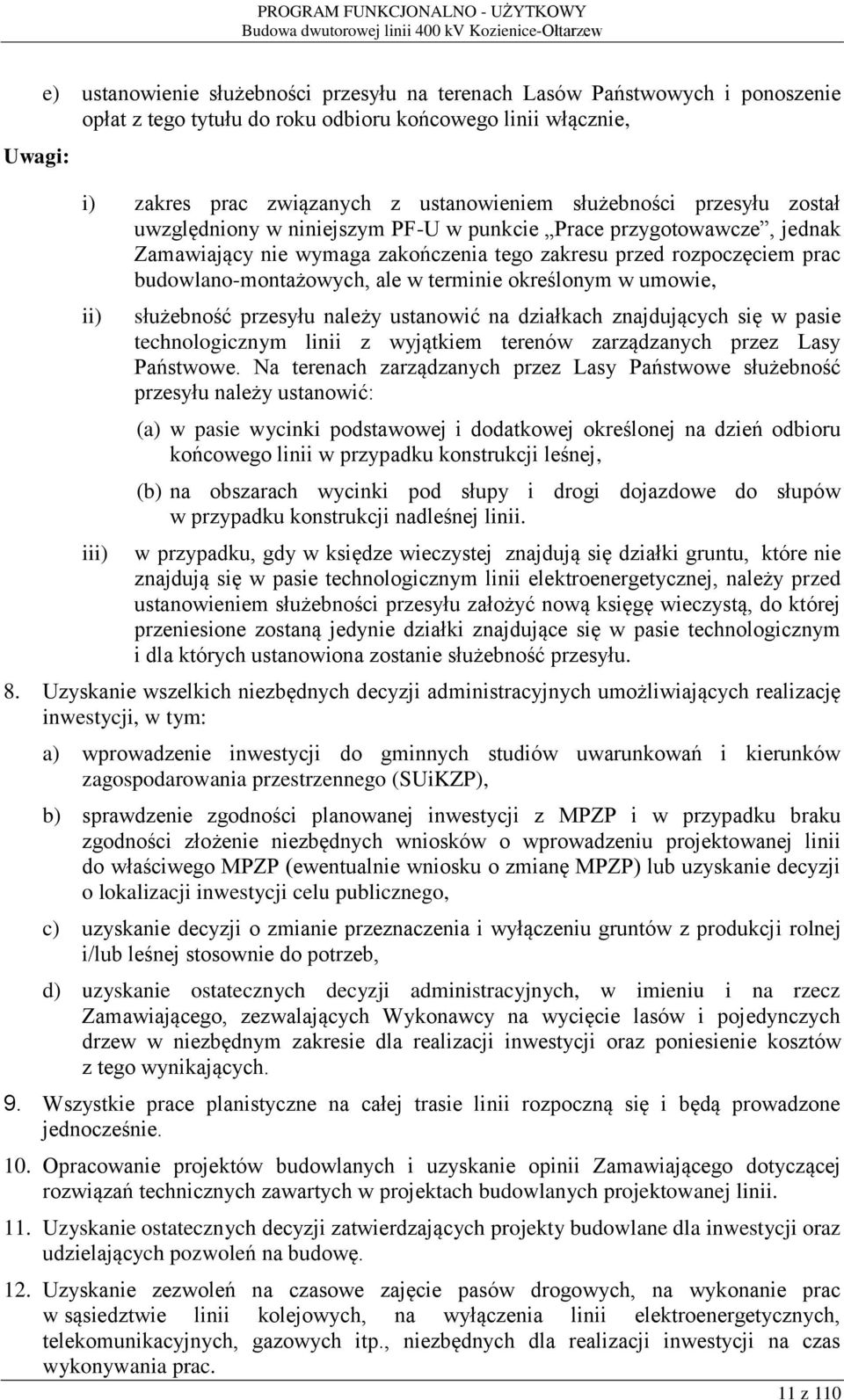

11 Uwagi: e) ustanowienie służebności przesyłu na terenach Lasów Państwowych i ponoszenie opłat z tego tytułu do roku odbioru końcowego linii włącznie, i) zakres prac związanych z ustanowieniem służebności przesyłu został uwzględniony w niniejszym PF-U w punkcie Prace przygotowawcze, jednak Zamawiający nie wymaga zakończenia tego zakresu przed rozpoczęciem prac budowlano-montażowych, ale w terminie określonym w umowie, ii) iii) służebność przesyłu należy ustanowić na działkach znajdujących się w pasie technologicznym linii z wyjątkiem terenów zarządzanych przez Lasy Państwowe. Na terenach zarządzanych przez Lasy Państwowe służebność przesyłu należy ustanowić: (a) w pasie wycinki podstawowej i dodatkowej określonej na dzień odbioru końcowego linii w przypadku konstrukcji leśnej, (b) na obszarach wycinki pod słupy i drogi dojazdowe do słupów w przypadku konstrukcji nadleśnej linii. w przypadku, gdy w księdze wieczystej znajdują się działki gruntu, które nie znajdują się w pasie technologicznym linii elektroenergetycznej, należy przed ustanowieniem służebności przesyłu założyć nową księgę wieczystą, do której przeniesione zostaną jedynie działki znajdujące się w pasie technologicznym i dla których ustanowiona zostanie służebność przesyłu. 8. Uzyskanie wszelkich niezbędnych decyzji administracyjnych umożliwiających realizację inwestycji, w tym: a) wprowadzenie inwestycji do gminnych studiów uwarunkowań i kierunków zagospodarowania przestrzennego (SUiKZP), b) sprawdzenie zgodności planowanej inwestycji z MPZP i w przypadku braku zgodności złożenie niezbędnych wniosków o wprowadzeniu projektowanej linii do właściwego MPZP (ewentualnie wniosku o zmianę MPZP) lub uzyskanie decyzji o lokalizacji inwestycji celu publicznego, c) uzyskanie decyzji o zmianie przeznaczenia i wyłączeniu gruntów z produkcji rolnej i/lub leśnej stosownie do potrzeb, d) uzyskanie ostatecznych decyzji administracyjnych, w imieniu i na rzecz Zamawiającego, zezwalających Wykonawcy na wycięcie lasów i pojedynczych drzew w niezbędnym zakresie dla realizacji inwestycji oraz poniesienie kosztów z tego wynikających. 9. Wszystkie prace planistyczne na całej trasie linii rozpoczną się i będą prowadzone jednocześnie. 10. Opracowanie projektów budowlanych i uzyskanie opinii Zamawiającego dotyczącej rozwiązań technicznych zawartych w projektach budowlanych projektowanej linii. 11. Uzyskanie ostatecznych decyzji zatwierdzających projekty budowlane dla inwestycji oraz udzielających pozwoleń na budowę. 12. Uzyskanie zezwoleń na czasowe zajęcie pasów drogowych, na wykonanie prac w sąsiedztwie linii kolejowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazowych itp., niezbędnych dla realizacji inwestycji na czas wykonywania prac. 11 z 110

12 13. Opracowanie projektu wykonawczego projektowanej linii 400 kv relacji Kozienice- Ołtarzew i uzyskanie opinii Zamawiającego. Dokumentacja musi uwzględniać postanowienia zawarte w decyzjach o środowiskowych uwarunkowaniach i o pozwoleniach na budowę oraz w dokonanych uzgodnieniach. Dokumentacja wykonawcza przebudowy obiektów kolidujących winna być uzgodniona z właścicielami tych obiektów. Dokumentacja wykonawcza powinna być opracowana oddzielnie dla linii 400 kv relacji Kozienice-Ołtarzew i oddzielnie dla każdego przebudowywanego obiektu. Zaopiniowanie dokumentacji przez Zamawiającego nie zwalnia Wykonawcy od odpowiedzialności za zrealizowanie przedmiotu zamówienia zgodnie z umową i niniejszym PF-U, zgodnie z wymaganiami standardów PSE S.A., zgodnie z przepisami prawa, poprawnie pod względem technicznym i ruchowo-eksploatacyjnym. Dokumentacja wykonawcza winna być sporządzona w języku polskim i przekazana Zamawiającemu w czterech egzemplarzach. 14. Ponoszenie wszelkich opłat z tytułu pozyskanych decyzji niezbędnych do realizacji inwestycji do roku odbioru końcowego linii włącznie Etap II: Prace budowlano-montażowe W tym między innymi: 1. Budowa tymczasowych dróg dojazdowych oraz placów manewrowych niezbędnych do budowy linii. 2. Budowa fundamentów pod słupy wraz z zabezpieczeniem antykorozyjnym i z wykonaniem uziemień słupów. 3. Dostawa i montaż słupów. 4. Zabezpieczenie antykorozyjne słupów. 5. Wykonanie oznakowania linii. 6. Dostawa i montaż izolacji 400 kv i przewodów oraz wykonanie naciągów przewodów fazowych linii. 7. Dostawa i montaż przewodów odgromowych w tym przewodów typu OPGW. 8. Wprowadzenie linii 400 kv na bramki liniowe (powiązanie linii z KSE). 9. Wykonanie wszelkich prac związanych z połączeniem wprowadzanych linii do pól liniowych części stacyjnej. 10. Wykonanie wycinki lasów, drzew pojedynczych i krzewów w niezbędnym zakresie. 11. Wykonanie wprowadzeń końcowych kabli światłowodowych do pomieszczeń łączności w SE Kozienice i SE Ołtarzew oraz zakończeń w istniejących przełącznicach ODF. 12. Przygotowania miejsc pracy, dopuszczenia, nadzory nad pracami Etap III: Przebudowa obiektów krzyżowanych i kolidujących 12 z 110

13 Zakres prac i sposób dostosowania obiektów kolidujących (zbliżonych i skrzyżowanych) z budowaną linią wynika z potrzeb oraz uzgodnień z Właścicielami tych obiektów. Dotyczy to linii WN, SN, nn, linii telekomunikacyjnych i innych obiektów. Zakres prac obejmuje m.in.: 1. Uzyskanie od właścicieli obiektów kolidujących warunków przebudowy i przekazanie ich Zamawiającemu do wiadomości. 2. Załatwienie spraw formalno-prawnych niezbędnych do przebudowy, opracowanie i uzgodnienie z właścicielami obiektów kolidujących projektów budowlanych przebudowy wraz z uzyskaniem decyzji i uzgodnień wymaganych zgodnie z obowiązującymi przepisami prawa oraz uzgodnienie warunków realizacji przebudów i trybu przekazania przebudowanych obiektów do eksploatacji. 3. Wykonanie przebudowy obiektów kolidujących z linią. 4. Opracowanie projektów powykonawczych. 5. Doprowadzenie do odbiorów końcowych przebudowywanych obiektów przez ich właścicieli. Zamawiający nie przewiduje budowy linii 400 kv i 110 kv na wspólnych konstrukcjach Etap IV: Zakończenie budowy linii W tym między innymi: 1. Uporządkowanie terenu budowy. Wykonanie makroniwelacji i mikroniwelacji terenu na stanowiskach słupów. 2. Udział w załączeniu linii do pracy w ruchu próbnym i przeprowadzanych w jego trakcie próbach napięciowych i obciążeniowych. 3. Wypłata odszkodowań lub naprawa szkód powstałych w trakcie realizacji inwestycji. 4. Wykonanie pomiarów pola elektrycznego i magnetycznego oraz hałasu linii. 5. Wykonanie badań traktów światłowodowych linii. 6. Wykonanie pomiarów parametrów elektrycznych linii. 7. Opracowanie dokumentacji powykonawczej, instrukcji eksploatacji linii, inwentaryzacji geodezyjnej oraz paszportu linii. 8. Wprowadzenie trasy linii do państwowych zasobów geodezyjnych. 9. Uzyskanie ostatecznej decyzji administracyjnej udzielającej pozwolenia na użytkowanie linii (jeśli dotyczy) lub zgłoszenie do organów nadzoru budowlanego o planowanym przystąpieniu do użytkowania linii oraz uzyskanie potwierdzenia o braku uwag do zgłoszenia. 10. Realizacja zapisów uzyskanych pozwoleń i decyzji, jeżeli dotyczy, w zakresie nałożonych warunków realizacji inwestycji. 11. Udział w odbiorze końcowym linii. 12. Dokonanie zgłoszenia instalacji na podstawie Rozporządzenia Ministra Środowiska z dnia 2 lipca 2010 w sprawie zgłoszenia instalacji wytwarzających pola magnetyczne i przygotowanie związanej z tym odpowiedniej dokumentacji. 13 z 110

14 13. Przesłanie informacji zawartych w zgłoszeniu, o których mowa powyżej Państwowemu Wojewódzkiemu Inspektoratowi Sanitarnemu. 14. Poinformowanie Wojewódzkiego Inspektora Ochrony Środowiska na 30 dni przed terminem oddania do użytkowania o planowanym terminie oddania obiektu do użytkowania i zakończenia rozruchu instalacji Część B - Stacyjna PF-U zawiera wymagania techniczne, funkcjonalne i użytkowe, które powinny być spełnione przy realizacji przedmiotu zamówienia, w zakresie SE Ołtarzew i SE Kozienice, przez Wykonawcę. 1. Pozyskanie w imieniu i na rzecz Zamawiającego wszelkich dokumentów formalno - prawnych niezbędnych do uzyskania wymaganych w pełnym zakresie przedmiotu zamówienia uzgodnień, pozwoleń, warunków i decyzji potrzebnych do realizacji przedmiotu zamówienia. 2. Przeprowadzenie niezbędnych analiz i obliczeń wymaganych dla zapewnienia bezpiecznej i niezawodnej pracy stacji i jej urządzeń wynikających z warunków systemowych w danym węźle elektroenergetycznym i warunków środowiskowych. 3. Wykonawca powinien przedstawić dane gwarantowane oferowanej aparatury wraz z jej parametrami zgodnie z wymaganiami poszczególnych Standardowych Specyfikacji PSE S.A. w terminie 2 miesięcy od podpisania Umowy. 4. Wykonanie projektów wykonawczych obejmujących całość przedmiotu zamówienia (w tym projektów zmian i uzupełnień w obiektach istniejących stacji i w obiektach związanych), zaopiniowanie projektów przez Zamawiającego. 5. Budowa i montaż obwodów wtórnych i telekomunikacji w zakresie pól 400 kv kierunek Kozienice w SE Ołtarzew oraz innych obwodów wymaganych, współpracujących w zakresie rozdzielni i stacji wraz z dostawą wymaganych urządzeń i aparatury, osprzętu, okablowania i materiałów pomocniczych oraz wykonanie niezbędnych prac, w tym sprawdzeń, badań, testów, prac odbiorowych i uruchomieniowych: a) budowa obwodów wtórnych pól liniowych 400 kv linii Kozienice 1 i Kozienice 2, z uwzględnieniem 2 półkompletów zabezpieczeń odcinkowych, b) rozbudowa obwodów ogólnych rozdzielni 400 kv dla zrealizowania, ze względów technologicznych, wymaganych powiązań (SSiN, ZS i LRW, RSA, telekomunikacji, itp.) c) rozbudowa układów potrzeb własnych o obwody pomocnicze dla 2 pól liniowych, d) rozbudowa układów telekomunikacji w zakresie: i) 4 półkompletów urządzeń telezabezpieczeń (TZ) (po 2 półkomplety na każdy tor linii), ii) doposażenia urządzeń SDH (powstałych w ramach budowy SE Ołtarzew) w SE Ołtarzew w odpowiednie interfejsy optyczne o przepływności min. STM-16 w celu bezpośredniego powiązania stacji z SE Kozienice poprzez budowany w ramach zadania trakt światłowodowy. 6. Wykonanie prac w obiektach związanych: a) rozbudowa i montaż obwodów wtórnych i telekomunikacji w zakresie pól 400 kv 2 torów linii kierunek Ołtarzew w SE Kozienice oraz innych obwodów 14 z 110

15 wymaganych, współpracujących w zakresie rozdzielni i stacji wraz z dostawą wymaganych urządzeń i aparatury, osprzętu, okablowania i materiałów pomocniczych oraz wykonanie niezbędnych prac, w tym sprawdzeń, badań, testów, prac odbiorowych i uruchomieniowych w zakresie: i) 2 półkompletów zabezpieczeń odcinkowych, ii) 4 półkompletów urządzeń telezabezpieczeń (TZ) (po 2 półkomplety na każdy tor linii), b) doposażenia urządzeń SDH (powstałych w ramach rozbudowy SE Kozienice) SE Kozienice w odpowiednie interfejsy optyczne o przepływności min. STM-16 w celu bezpośredniego powiązania stacji z SE Ołtarzew poprzez budowany w ramach zadania trakt światłowodowy. c) implementacja w systemach dyspozytorskich ODM i KDM oraz w systemie zdalnego nadzoru eksploatacyjnego CN/RCN funkcji systemów stacyjnych, określonych przez wymagania przyjętych rozwiązań technologicznych aparatury i urządzeń stacyjnych, i przez wymagania odpowiednich standardowych specyfikacji funkcjonalnych i technicznych PSE S.A., wynikających z zakresu przedmiotowego zadania implementację w systemach dyspozytorskich ODM i KDM wykonuje Zamawiający przy współpracy Wykonawcy. implementację w systemie WindEx zdalnego nadzoru eksploatacyjnego CN/RCN realizuje Wykonawca przy współpracy Zamawiającego. 7. Wykonawca jest zobowiązany prowadzić prace montażowe w zakresie przedmiotowego zadania przy współudziale Wykonawców/Gwarantów SE Ołtarzew i SE Kozienice oraz Zamawiającego. 8. Wykonawca jest zobowiązany do sprawdzenia i uruchomienia całości obwodów wtórnych przy współudziale Wykonawców/Gwarantów SE Ołtarzew i SE Kozienice oraz Zamawiającego 2 torów linii 400 kv Kozienice Ołtarzew, pól liniowych 400 kv Kozienice 1, Kozienice 2 w SE Ołtarzew, pól liniowych 400 kv Ołtarzew 1, Ołtarzew 2 w SE Kozienice oraz zapewnienie pełnej współpracy z obwodami ogólno stacyjnymi i z obiektami powiązanymi. 9. Spełnienie wymagań określonych w specyfikacjach i standardach PSE S.A., w tym wymagań w zakresie pewności i niezawodności pracy układu. 10. Wykonanie wszelkich innych prac i usług związanych z realizacją przedmiotu zamówienia. 11. Wykonanie prób technicznych, pomiarów, badań, testów urządzeń i aparatury ujętych przedmiotem zamówienia, zgodnie z wymaganiami niniejszego PF-U, oraz obowiązujących aktualnych norm, przepisów i standardów. 12. Wykonanie prób funkcjonalnych urządzeń i systemów związanych z przedmiotem zamówienia oraz prac uruchomieniowych. 13. Wykonanie niezbędnych pomiarów na stacji oraz na obiektach związanych, potwierdzających spełnienie wymagań w zakresie pracy wszystkich urządzeń, aparatury i systemów. 14. Przekazanie do odbioru urządzeń, aparatury wtórnej i pomocniczej będących przedmiotem zamówienia po pozytywnym zakończeniu prób technicznych, 15 z 110

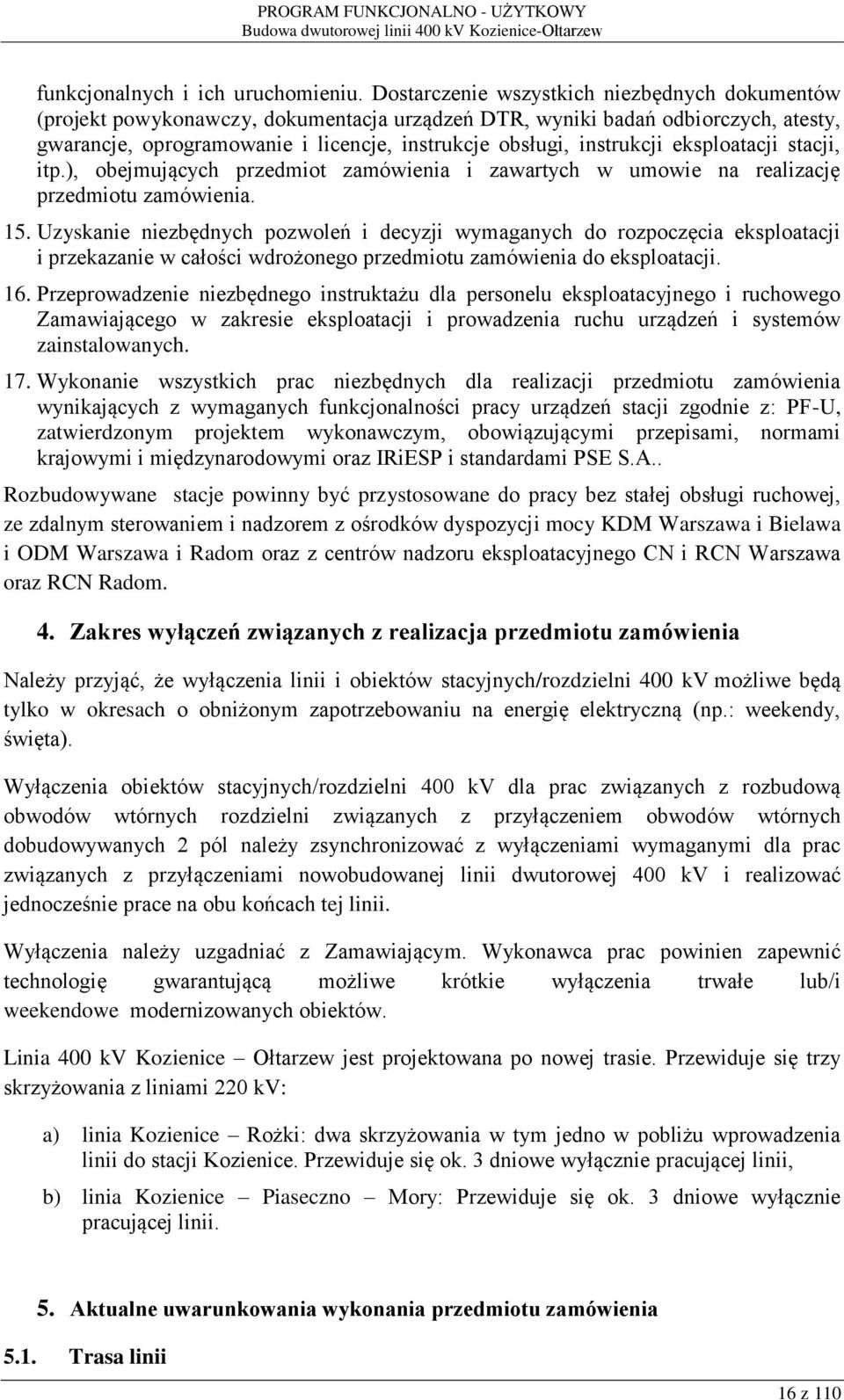

16 funkcjonalnych i ich uruchomieniu. Dostarczenie wszystkich niezbędnych dokumentów (projekt powykonawczy, dokumentacja urządzeń DTR, wyniki badań odbiorczych, atesty, gwarancje, oprogramowanie i licencje, instrukcje obsługi, instrukcji eksploatacji stacji, itp.), obejmujących przedmiot zamówienia i zawartych w umowie na realizację przedmiotu zamówienia. 15. Uzyskanie niezbędnych pozwoleń i decyzji wymaganych do rozpoczęcia eksploatacji i przekazanie w całości wdrożonego przedmiotu zamówienia do eksploatacji. 16. Przeprowadzenie niezbędnego instruktażu dla personelu eksploatacyjnego i ruchowego Zamawiającego w zakresie eksploatacji i prowadzenia ruchu urządzeń i systemów zainstalowanych. 17. Wykonanie wszystkich prac niezbędnych dla realizacji przedmiotu zamówienia wynikających z wymaganych funkcjonalności pracy urządzeń stacji zgodnie z: PF-U, zatwierdzonym projektem wykonawczym, obowiązującymi przepisami, normami krajowymi i międzynarodowymi oraz IRiESP i standardami PSE S.A.. Rozbudowywane stacje powinny być przystosowane do pracy bez stałej obsługi ruchowej, ze zdalnym sterowaniem i nadzorem z ośrodków dyspozycji mocy KDM Warszawa i Bielawa i ODM Warszawa i Radom oraz z centrów nadzoru eksploatacyjnego CN i RCN Warszawa oraz RCN Radom. 4. Zakres wyłączeń związanych z realizacja przedmiotu zamówienia Należy przyjąć, że wyłączenia linii i obiektów stacyjnych/rozdzielni 400 kv możliwe będą tylko w okresach o obniżonym zapotrzebowaniu na energię elektryczną (np.: weekendy, święta). Wyłączenia obiektów stacyjnych/rozdzielni 400 kv dla prac związanych z rozbudową obwodów wtórnych rozdzielni związanych z przyłączeniem obwodów wtórnych dobudowywanych 2 pól należy zsynchronizować z wyłączeniami wymaganymi dla prac związanych z przyłączeniami nowobudowanej linii dwutorowej 400 kv i realizować jednocześnie prace na obu końcach tej linii. Wyłączenia należy uzgadniać z Zamawiającym. Wykonawca prac powinien zapewnić technologię gwarantującą możliwe krótkie wyłączenia trwałe lub/i weekendowe modernizowanych obiektów. Linia 400 kv Kozienice Ołtarzew jest projektowana po nowej trasie. Przewiduje się trzy skrzyżowania z liniami 220 kv: a) linia Kozienice Rożki: dwa skrzyżowania w tym jedno w pobliżu wprowadzenia linii do stacji Kozienice. Przewiduje się ok. 3 dniowe wyłącznie pracującej linii, b) linia Kozienice Piaseczno Mory: Przewiduje się ok. 3 dniowe wyłącznie pracującej linii. 5. Aktualne uwarunkowania wykonania przedmiotu zamówienia 5.1. Trasa linii 16 z 110

17 Trasę linii powinien określić Wykonawca w ramach realizacji przedmiotu zamówienia. W Załączniku 1, 5 i 7 do PF-U zamieszczone zostały materiały informacyjne dla Wykonawcy na temat trasy linii 400 kv Kozienice - Ołtarzew oraz sposobu wprowadzenia linii do stacji 400/220/110 kv Kozienice i 400/220/110 kv Ołtarzew. Informacje zawarte w Załączniku 1, 5 i 7 stanowią wyłącznie materiał informacyjny. Zamawiający nie gwarantuje aktualności zapisów oraz nie ponosi odpowiedzialności za przedstawiony przebieg trasy linii. Analizowane w nim przebiegi tras linii oraz opisana proponowana trasa linii nie stanowi żadnego zobowiązania dla Wykonawcy ani dla Zamawiającego. Zamawiający nie bierze odpowiedzialności za aktualność i prawidłowość zawartych w nim danych. Szczegółowe informacji o przedstawionej w Załączniku 1 trasie linii znajdują się w Wyciągu ze Studium wykonalności budowy linii 400 kv Kozienice Ołtarzew stanowiącym Załączniki 5 do PF-U. Celem inwestycji jest połączenie stacji elektroenergetycznej 400/200/110 kv Kozienice ze stacją elektroenergetyczną 400/220/110 kv Ołtarzew. 5.2.Warunki środowiskowe Zgodnie ze standardami PSE S.A. dla stacji elektroenergetycznej przyjmuje się następujące wymagania środowiskowe: Wykonanie napowietrzne Lp. Wyszczególnienie Wymagania 1. Miejsce zainstalowania Wykonanie napowietrzne 2. Maksymalna temperatura otoczenia +40 o C 3. Średnia temperatura otoczenia mierzona przez okres o C godz. 4. Minimalna temperatura otoczenia -30 o C 5. Wysokość nad poziomem morza nie przekracza 1000 m 6. Średnia wilgotność powietrza w okresie 24 godzin nie 95 % przekracza 7. Ciśnienie atmosferyczne hpa 8. Grubość warstwy lodu 10 mm 9. Parcie wiatru odpowiadające 34 m/s 700 Pa 10. Poziom izokerauniczny 27 dni/rok 11. Poziom zabrudzenia zgodnie z IEC/TR III silny 12. Zanieczyszczenie powietrza dwutlenkiem siarki 32 g/m Poziom nasłonecznienia 1200 W/m Aktywność sejsmiczna Strefa Wykonanie wnętrzowe Lp. Wyszczególnienie Wymagania 17 z 110

18 Lp. Wyszczególnienie Wymagania 1. Miejsce zainstalowania Wykonanie wnętrzowe 2. Maksymalna temperatura otoczenia +40 o C 3. Średnia temperatura otoczenia mierzona przez okres o C godz. 4. Minimalna temperatura otoczenia -5 o C dla klasy minus 5 wykonanie wnętrzowe 5. Wysokość nad poziomem morza nie przekracza 1000 m 6. Średnia wilgotność powietrza w okresie 24 godzin nie 95 % przekracza 7. Średnia 24-godzinna wartość ciśnienia pary wodnej nie 22 hpa przekracza 8. Średnia miesięczna wilgotność względna nie przekracza 90 % 9. Średnia miesięczna wartość ciśnienia pary wodnej nie 18 Pa przekracza 10. Możliwość wystąpienia kondensacji pary wodnej w w/w Sporadycznie warunkach 11. Aktywność sejsmiczna Strefa Zagadnienia dotyczące ochrony środowiska Na budowie należy prowadzić racjonalną gospodarkę odpadami zgodnie z głównym aktem prawnym regulującym problem gospodarki odpadami - Ustawa z dnia 14 grudnia 2012 r. o odpadach (Dz.U nr 0 poz. 21, ze zm.), w tym między innymi należy również zgodnie z zasadami racjonalnej gospodarki odpadami przewidzieć odpowiednie kontenery na odpady. Należy prowadzić ich segregację. Wymagania w zakresie odpadów: 1. Wykonawca stanie się wytwórcą odpadów na mocy ww. Ustawy o odpadach, 2. Wykonawca przedłoży stosowne dokumenty potwierdzające spełnienie wymagań oraz dokumenty potwierdzające przekazanie, zagospodarowanie lub utylizację powstałych odpadów zgodnie z obowiązującym w tym zakresie prawem, 3. Wykonawca spełni wymagania nałożone na wytwórcę odpadów zawartych w ww. Ustawie w nałożonych przez nią terminach, 4. Uzyskane decyzje oraz ww. dokumenty będą stanowiły załącznik do dokumentacji odbiorczej przekazywanej do Zamawiającego Uwarunkowania dodatkowe Wykonawca budowanej linii 400 kv Kozienice Ołtarzew jest zobowiązany do uwzględnienia następujących uwarunkowań: 1. Wykonawca powinien skoordynować realizację budowy przedmiotowej linii z budową SE Ołtarzew oraz rozbudową SE Kozienice. 2. Budowana linia musi spełniać wymagania techniczne i eksploatacyjne określone w niniejszym dokumencie oraz wymagania obowiązujących aktów prawnych. Budowana 18 z 110

19 linia musi spełniać warunki wynikające z zaopiniowanych przez Zamawiającego projektów budowlanych i wykonawczych dotyczących przedsięwzięcia. 3. Oznakowanie przeszkodowe linii, jeśli zajdzie taka potrzeba, Wykonawca zobowiązany jest uzgodnić z właściwym organem. Wykonawca przedstawi Zamawiającemu pisemny dokument potwierdzający uzyskanie odpowiednich uzgodnień. 4. Zamawiający informuje, że prace obejmujące wykonanie raportu o oddziaływaniu na środowisko linii Kozienice - Ołtarzew oraz uzyskanie decyzji o środowiskowych uwarunkowaniach realizacji przedsięwzięcia spoczywają na Wykonawcy. 5. Warunki skrzyżowania z rzekami należy uzgodnić z odpowiednimi urzędami. Zamawiający będzie wymagał spełnienia wymagań projektowych podanych w pkt i dodatkowo dla słupów zlokalizowanych w międzywalu rzek (jeżeli zajdzie taka potrzeba) fundamentów izbicowych o wysokości powyżej poziomu 100 letniej wody powodziowej z uwzględnieniem naporu kry i wody powodziowej oraz zagłębionych w gruncie na głębokości zapewniającej stabilną pracę słupa w przypadku zmiany koryta przez rzekę słup w nurcie rzeki. Miejsce skrzyżowania linii z rzeką należy oznakować znakami żeglugowymi zgodnie z ustawą z dnia 21 grudnia 2006 r. o żegludze śródlądowej (Dz.U poz. 857 art. 43 pkt. 5) tablicami A.6 i E Zamawiający nie akceptuje rozwiązania słupów z poprzecznikami izolacyjnymi. Ewentualną zgodę na zastosowanie poprzeczników izolacyjnych na kilku wybranych stanowiskach może wyrazić na etapie projektu, jeśli Wykonawca wykaże brak możliwości zastosowania innego rozwiązania technicznego linii i ponadto będzie znany dostawca poprzeczników oraz ich parametry techniczne. 7. Należy przewidzieć możliwość konieczności zastosowania konstrukcji specjalnych (dobrze komponujących się z krajobrazem) w gminach podwarszawskich. 6. Standardy i wymagania Wykaz standardowych specyfikacji funkcjonalnych i technicznych oraz innych wymagań PSE S.A. znajduje się w Rozdziale IV. Część Informacyjna. Standardy obejmują podstawowe wymagania funkcjonalne i techniczne dotyczące projektowania oraz budowy linii i stacji elektroenergetycznych NN i ich elementów oraz podstawowe wymagania funkcjonalne i techniczne stosowanej aparatury i urządzeń. Jeżeli wymagania zawarte w niniejszej dokumentacji są ostrzejsze od wymagań zawartych w standardowych specyfikacjach funkcjonalnych i technicznych lub normach decydują wymagania zawarte w PF-U. Wymagania zawarte w PFU są nadrzędne. 19 z 110

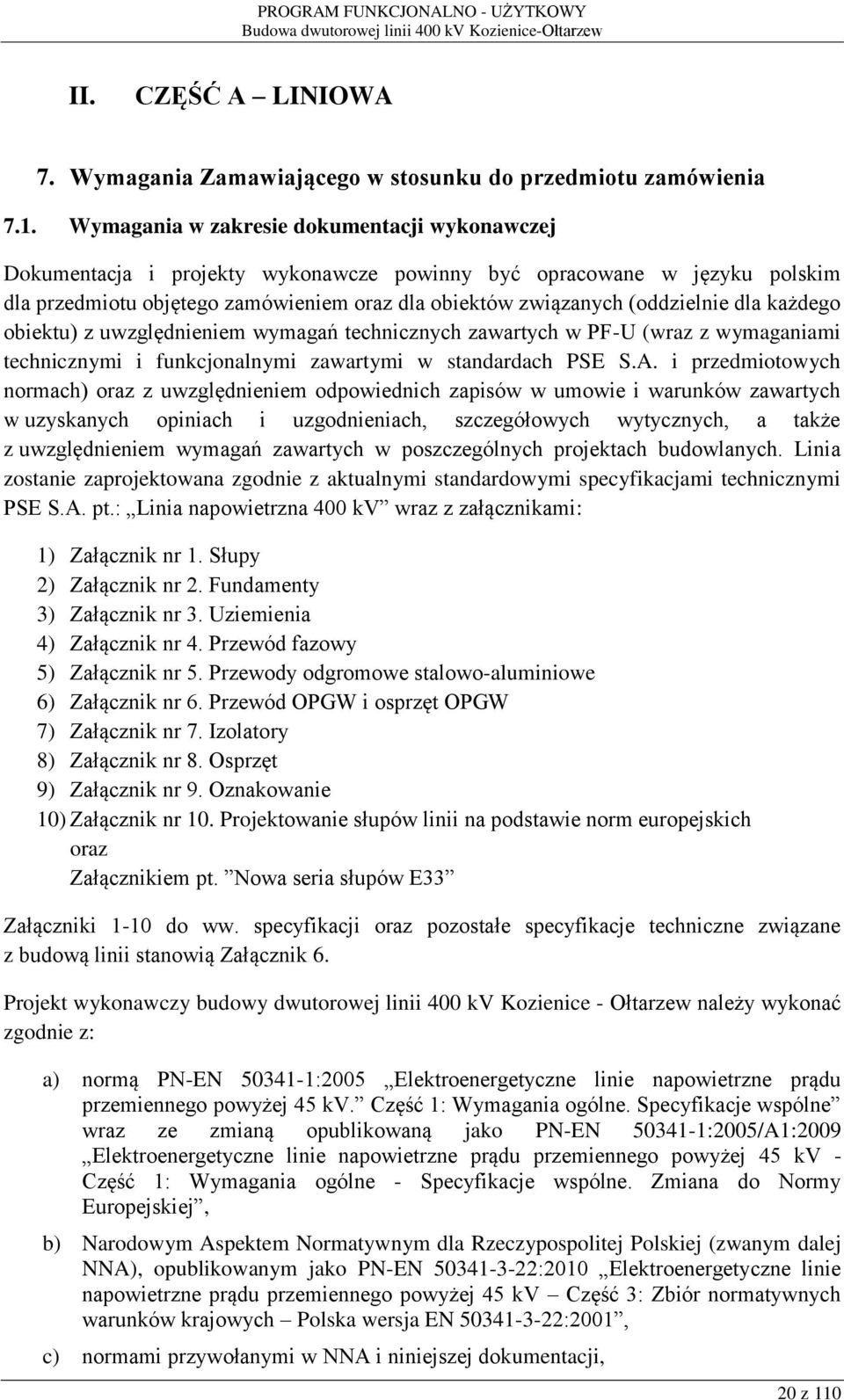

20 II. CZĘŚĆ A LINIOWA 7. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 7.1. Wymagania w zakresie dokumentacji wykonawczej Dokumentacja i projekty wykonawcze powinny być opracowane w języku polskim dla przedmiotu objętego zamówieniem oraz dla obiektów związanych (oddzielnie dla każdego obiektu) z uwzględnieniem wymagań technicznych zawartych w PF-U (wraz z wymaganiami technicznymi i funkcjonalnymi zawartymi w standardach PSE S.A. i przedmiotowych normach) oraz z uwzględnieniem odpowiednich zapisów w umowie i warunków zawartych w uzyskanych opiniach i uzgodnieniach, szczegółowych wytycznych, a także z uwzględnieniem wymagań zawartych w poszczególnych projektach budowlanych. Linia zostanie zaprojektowana zgodnie z aktualnymi standardowymi specyfikacjami technicznymi PSE S.A. pt.: Linia napowietrzna 400 kv wraz z załącznikami: 1) Załącznik nr 1. Słupy 2) Załącznik nr 2. Fundamenty 3) Załącznik nr 3. Uziemienia 4) Załącznik nr 4. Przewód fazowy 5) Załącznik nr 5. Przewody odgromowe stalowo-aluminiowe 6) Załącznik nr 6. Przewód OPGW i osprzęt OPGW 7) Załącznik nr 7. Izolatory 8) Załącznik nr 8. Osprzęt 9) Załącznik nr 9. Oznakowanie 10) Załącznik nr 10. Projektowanie słupów linii na podstawie norm europejskich oraz Załącznikiem pt. Nowa seria słupów E33 Załączniki 1-10 do ww. specyfikacji oraz pozostałe specyfikacje techniczne związane z budową linii stanowią Załącznik 6. Projekt wykonawczy budowy dwutorowej linii 400 kv Kozienice - Ołtarzew należy wykonać zgodnie z: a) normą PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 1: Wymagania ogólne. Specyfikacje wspólne wraz ze zmianą opublikowaną jako PN-EN :2005/A1:2009 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv - Część 1: Wymagania ogólne - Specyfikacje wspólne. Zmiana do Normy Europejskiej, b) Narodowym Aspektem Normatywnym dla Rzeczypospolitej Polskiej (zwanym dalej NNA), opublikowanym jako PN-EN :2010 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 3: Zbiór normatywnych warunków krajowych Polska wersja EN :2001, c) normami przywołanymi w NNA i niniejszej dokumentacji, 20 z 110

21 d) obowiązującymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych, e) niniejszym PF-U Podstawowe założenia projektowe linii Podstawowe parametry linii zamieszczono w tabeli poniżej: Wyszczególnienie Wartość Przewody fazowe Projektowa temperatura przewodów fazowych wiązka 3x357-AL1/46- ST1A 1) +80 o C Maksymalna długość sekcji odciągowej m 2) Maksymalna rozpiętość przęsła wiatrowego 450 m 2) Maksymalna rozpiętość przęsła ciężarowego 585 m 2) Szerokość pasa technologicznego linii 70 m Maksymalna liczba przęseł w sekcji odciągowej 9 2) Maksymalna liczba przęseł w sekcji odciągowej, w której występuje skrzyżowanie z autostradą lub z drogą ekspresową 3 2) 7.3. Wymagania klimatyczne i środowiskowe Linię należy zaprojektować w sposób zapewniający prawidłową jej pracę w warunkach odpowiadających strefie obciążeń wiatrem I oraz w strefie obciążeń oblodzeniem S Wymagania elektryczne Napięcia probiercze izolacji doziemnej Izolacja doziemna linii powinna być zaprojektowana na następujące poziomy napięć: Wyszczególnienie Napięcie znamionowe Najwyższe napięcie robocze Znamionowe napięcie udarowe łączeniowe Znamionowe napięcie udarowe piorunowe Tabela 4. Wymaganie elektryczne. Wartość 400 kv 420 kv kv kv Wytrzymałość zwarciowa Dobór elementów linii do warunków zwarciowych należy dokonać na podstawie obliczonych dla danej linii wartości prądu zwarcia i czasu trwania zwarcia. 1 Odpowiednik konstrukcji AFL mm 2 wg dawnej normy polskiej. W uzasadnionych przypadkach Zamawiający może określić lub zaakceptować inny rodzaj wiązki. 2 W uzasadnionych przypadkach Zamawiający może zaakceptować wyższą wartość 21 z 110

22 Do obliczeń należy przyjąć następujące założenia: Stacja Kozienice Stacja Ołtarzew Moc zwarcia [GVA] 34,6 34,6 X0/X1 0,59 1,01 Czas zwarcia [s] 0,6 Tabela 5. Wytrzymałość zwarciowa Konstrukcje wsporcze Konstrukcje Dopuszcza się konstrukcje wsporcze zaprojektowane jako stalowe kratownice przestrzenne lub stalowe pełnościenne rurowe. Zamawiający może zaakceptować w uzasadnionych przypadkach również i inne konstrukcje stalowe, nie stosowane do tej pory w kraju np. konstrukcje zawierające zarówno elementy kratownicowe jak i rurowe. Zamawiający dysponuje projektem konstrukcyjnym słupów serii E33, które Wykonawca może wykorzystać w projektowanej linii. Seria słupów E33 została zaprojektowana wg normy PN-EN 50341:2005 wraz z załącznikiem krajowym PN-EN :2010, przy czym projekt konstrukcji słupów wykonano w oparciu o normy PN-B-03205:1996 oraz PN-B :1990. Opis serii słupów E33 zawiera Załącznik pt. :Nowa seria słupów E33. Konstrukcje wsporcze powinny spełniać wymagania zawarte w Załączniku nr 1 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Słupy. Przy projektowaniu konstrukcji wsporczych należy stosować zasady przedstawione w Załączniku 10 specyfikacji PSE S.A. Linia napowietrzna 400 kv. Do linii należy zaprojektować serię słupów, zawierającą co najmniej słupy przelotowe i mocne. W przypadku zastosowania słupów kratowych wartość podwyższenia (obniżenia) słupów nie powinna być mniejsza niż 3 m. W uzasadnionych przypadkach Zamawiający może zaakceptować inną wartość Gabaryty słupów Gabaryty słupów serii E33 zostały zaprojektowane przy uwzględnieniu łańcuchów izolatorów, których rysunki zamieszczono w Załącznik pt. Nowa seria słupów E33. Zastosowanie łańcuchów izolatorów zamieszczonych w Załączniku pt. Nowa seria słupów E33 nie jest obowiązkowe. Zamawiający zaakceptuje inne łańcuchy, jeśli będą spełnione wymagania norm PN-EN oraz NNA w zakresie odstępów wewnętrznych z następującymi uzupełnieniami: Odstępy izolacyjne wewnętrzne i zewnętrzne należy zwymiarować wg metody empirycznej podanej w NNA z następującymi zastrzeżeniami: a) wartość Del określoną w Tablicy 5.5/PL.1 NNA należy traktować, jako minimalną. Wewnętrzne odstępy izolacyjne doziemne powinny być tak dobrane, aby zapewnić wytrzymałość elektryczną układów izolacyjnych określoną w p PF-U, 22 z 110

23 b) linia powinna być tak zaprojektowana, aby odległość a som była odległością pomiędzy górnym a dolnym elementem osprzętu ochronnego najkrótszego łańcucha izolatorów. Podane w p PL.2 NNA wymaganie należy rozumieć w ten sposób, że w każdym zaprojektowanym układzie izolacyjnym linii odległość wewnętrzna pomiędzy częściami pod napięciem a uziemioną konstrukcją przy bezwietrznej pogodzie powinna być co najmniej o 5% większa od a som, c) zewnętrzne odstępy izolacyjne pionowe powinny być zwymiarowane z zapasem 0.5 m w stosunku do wartości określonych w NNA. Dla słupów nowo projektowanych w ramach niniejszego zamówienia obowiązują następujące wymagania: 1. Gabaryty słupów mocnych powinny być tak zwymiarowane, aby mostki prądowe mogły być zawieszone swobodnie. Rozwiązania słupów mocnych z łańcuchami izolatorowymi podtrzymującymi mostek mogą być zastosowane jedynie w przypadkach uzgodnionych z Zamawiającym (np. słupy na dużych załomach linii). 2. Przy określaniu gabarytów słupów przelotowych należy uwzględnić: a) dopuszczalny kąt załomu linii na słupie o wartości 2 0, b) odciążenie łańcucha przelotowego o 30% w odniesieniu do obciążenia pochodzącego od ciężaru przewodów (wiązki przewodów) dla przęsła gabarytowego. 3. Odstępy izolacyjne wewnętrzne i zewnętrzne wymiaruje się wg metody empirycznej podanej w NNA z następującymi zastrzeżeniami: a) wartość D el określoną w Tablicy 5.5/PL.1 NNA należy traktować jako minimalną. Wewnętrzne odstępy izolacyjne doziemne powinny być tak dobrane, aby zapewnić wytrzymałość elektryczną układów izolacyjnych określoną w p. 7.4 PF-U, b) linia powinna być tak zaprojektowana, aby odległość a som była odległością pomiędzy górnym a dolnym elementem osprzętu ochronnego najkrótszego łańcucha izolatorów. Podane w p PL.2 NNA wymaganie należy rozumieć w ten sposób, że w każdym zaprojektowanym układzie izolacyjnym linii odległość wewnętrzna pomiędzy częściami pod napięciem a uziemioną konstrukcją przy bezwietrznej pogodzie powinna być co najmniej o 5% większa od a som, c) Zewnętrzne odstępy izolacyjne pionowe powinny być zwymiarowane z zapasem 0.5 m w stosunku do wartości określonych w NNA. 4. Dopuszcza się również przyjęcie odstępów izolacyjnych obliczonych zgodnie z Załącznikiem E normy PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 1: Wymagania ogólne specyfikacje wspólne. W takim przypadku na etapie opracowania projektu wykonawczego należy przedstawić Zamawiającemu stosowne obliczenia, uzasadniające wybór przyjętych wartości odstępów izolacyjnych Zabezpieczenie antykorozyjne konstrukcji Konstrukcje kratowe powinny być zabezpieczone przed korozją zgodnie ze Specyfikacją Wymagania Techniczne PSE Operator S.A. dotyczące zabezpieczenia antykorozyjnego konstrukcji stalowych i stalowych ocynkowanych. Należy zastosować system duplex (cynkowanie + malowanie) jako sposób zabezpieczenia antykorozyjnego konstrukcji kratowych. Grubość powłoki cynkowej powinna być zgodna z normą PN-EN ISO 1461: z 110
