1 CZĘŚĆ II SIWZ SPECYFIKACJA PRZEDMIOTU ZAMÓWIENIA Radom, styczeń 2015 r.

2 1. Przedmiot i zakres zamówienia. Przedmiotem zamówienia jest wykonanie remontu oświetlenia terenu rozdzielni napowietrznych 400 kv oraz 220 kv w Stacji Elektroenergetycznej 400/220 kv Kielce (Stacja Elektroenergetyczna 400/220 kv Kielce, Micigózd, Piekoszów), obejmującego wymianę słupów i opraw oświetleniowych, kabli zasilających oraz sterownia oświetleniem, sporządzenie projektu wykonawczego i dokumentacji powykonawczej, utylizację odpadów powstałych w trakcie prac. 2. Stan aktualny. Lampy sodowe w oprawach typu parkowego i drogowego zainstalowane są na prefabrykowanych słupach strunobetonowych o wysokości od 4 do 6 m. Instalacja służy do oświetlenia dróg, przejść i stanowiska AT 400/220 kv. 3. Zakres prac. a) opracowanie projektu wykonawczego i uzgodnienie go z Zamawiającym, b) odłączenie od zasilania i demontaż istniejących punktów oświetleniowych (112 szt.) wraz z konstrukcjami wsporczymi, Strona 2 z 7

Kielce, Micigózd, 26-065 Piekoszów), obejmującego wymianę słupów i opraw oświetleniowych, kabli zasilających oraz sterownia oświetleniem, sporządzenie projektu wykonawczego i dokumentacji

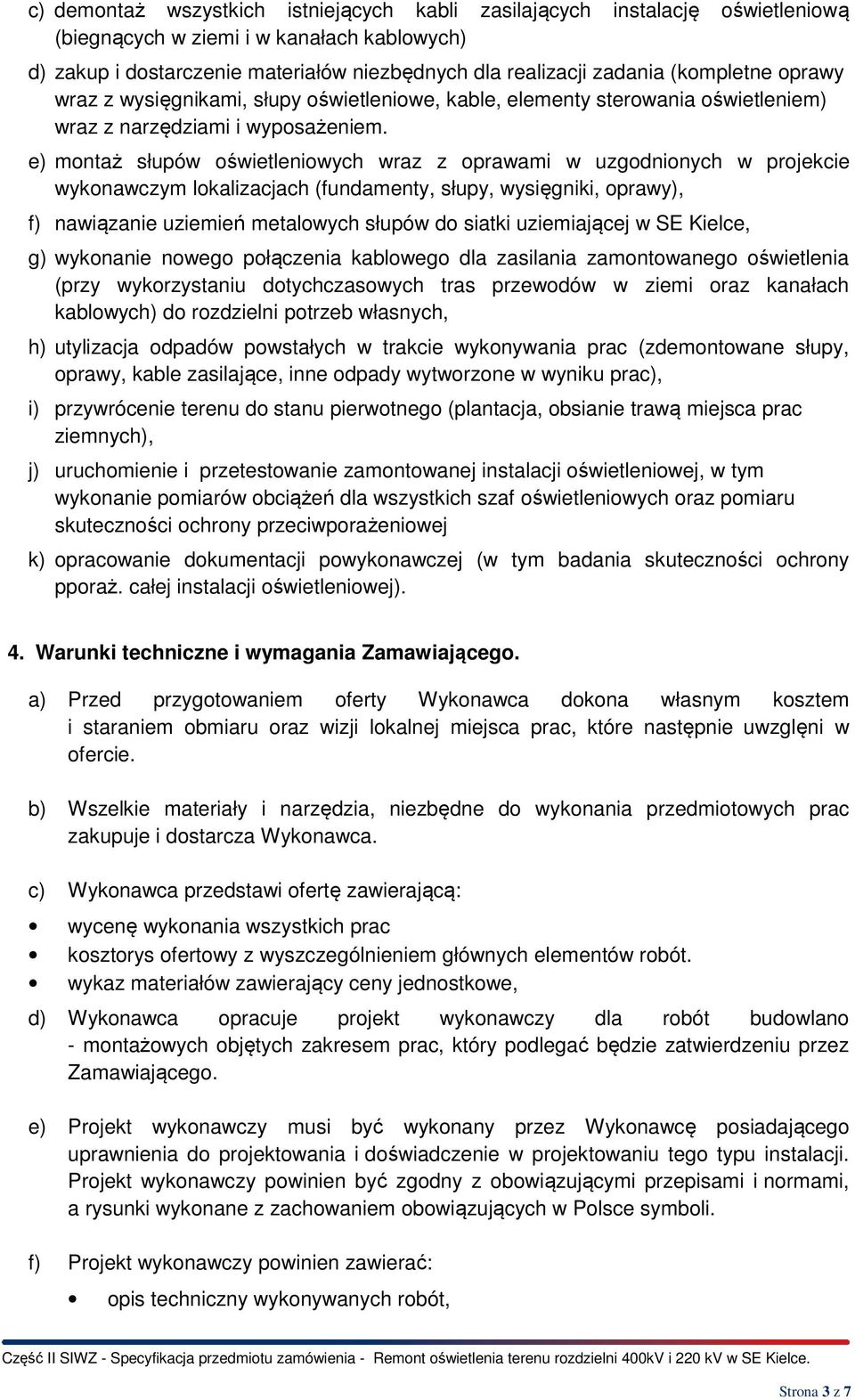

3 c) demontaż wszystkich istniejących kabli zasilających instalację oświetleniową (biegnących w ziemi i w kanałach kablowych) d) zakup i dostarczenie materiałów niezbędnych dla realizacji zadania (kompletne oprawy wraz z wysięgnikami, słupy oświetleniowe, kable, elementy sterowania oświetleniem) wraz z narzędziami i wyposażeniem. e) montaż słupów oświetleniowych wraz z oprawami w uzgodnionych w projekcie wykonawczym lokalizacjach (fundamenty, słupy, wysięgniki, oprawy), f) nawiązanie uziemień metalowych słupów do siatki uziemiającej w SE Kielce, g) wykonanie nowego połączenia kablowego dla zasilania zamontowanego oświetlenia (przy wykorzystaniu dotychczasowych tras przewodów w ziemi oraz kanałach kablowych) do rozdzielni potrzeb własnych, h) utylizacja odpadów powstałych w trakcie wykonywania prac (zdemontowane słupy, oprawy, kable zasilające, inne odpady wytworzone w wyniku prac), i) przywrócenie terenu do stanu pierwotnego (plantacja, obsianie trawą miejsca prac ziemnych), j) uruchomienie i przetestowanie zamontowanej instalacji oświetleniowej, w tym wykonanie pomiarów obciążeń dla wszystkich szaf oświetleniowych oraz pomiaru skuteczności ochrony przeciwporażeniowej k) opracowanie dokumentacji powykonawczej (w tym badania skuteczności ochrony pporaż. całej instalacji oświetleniowej). 4. Warunki techniczne i wymagania Zamawiającego. a) Przed przygotowaniem oferty Wykonawca dokona własnym kosztem i staraniem obmiaru oraz wizji lokalnej miejsca prac, które następnie uwzglęni w ofercie. b) Wszelkie materiały i narzędzia, niezbędne do wykonania przedmiotowych prac zakupuje i dostarcza Wykonawca. c) Wykonawca przedstawi ofertę zawierającą: wycenę wykonania wszystkich prac kosztorys ofertowy z wyszczególnieniem głównych elementów robót. wykaz materiałów zawierający ceny jednostkowe, d) Wykonawca opracuje projekt wykonawczy dla robót budowlano - montażowych objętych zakresem prac, który podlegać będzie zatwierdzeniu przez Zamawiającego. e) Projekt wykonawczy musi być wykonany przez Wykonawcę posiadającego uprawnienia do projektowania i doświadczenie w projektowaniu tego typu instalacji. Projekt wykonawczy powinien być zgodny z obowiązującymi przepisami i normami, a rysunki wykonane z zachowaniem obowiązujących w Polsce symboli. f) Projekt wykonawczy powinien zawierać: opis techniczny wykonywanych robót, Strona 3 z 7

e) montaż słupów oświetleniowych wraz z oprawami w uzgodnionych w projekcie wykonawczym lokalizacjach (fundamenty, słupy, wysięgniki, oprawy), f) nawiązanie uziemień metalowych słupów do siatki

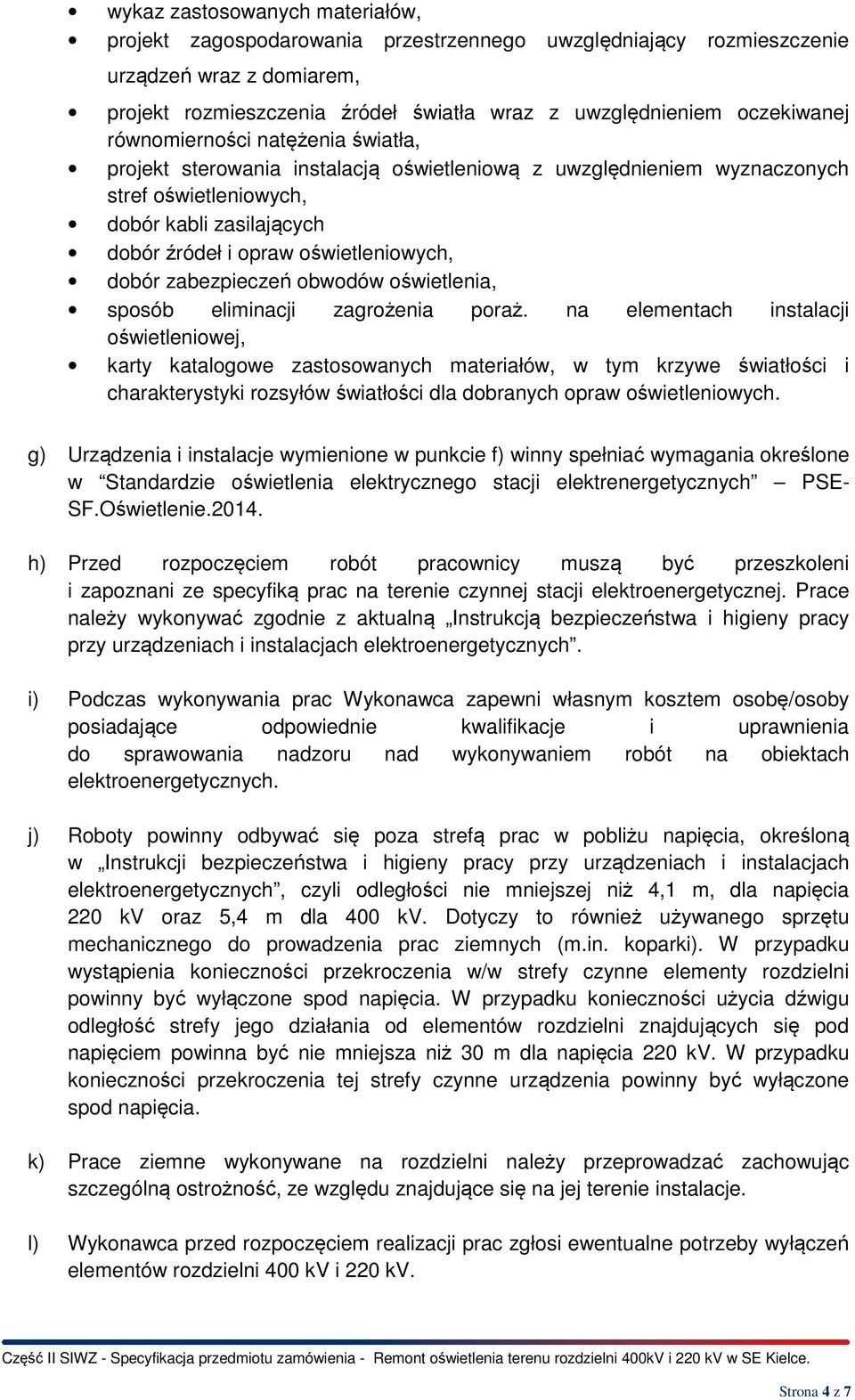

4 wykaz zastosowanych materiałów, projekt zagospodarowania przestrzennego uwzględniający rozmieszczenie urządzeń wraz z domiarem, projekt rozmieszczenia źródeł światła wraz z uwzględnieniem oczekiwanej równomierności natężenia światła, projekt sterowania instalacją oświetleniową z uwzględnieniem wyznaczonych stref oświetleniowych, dobór kabli zasilających dobór źródeł i opraw oświetleniowych, dobór zabezpieczeń obwodów oświetlenia, sposób eliminacji zagrożenia poraż. na elementach instalacji oświetleniowej, karty katalogowe zastosowanych materiałów, w tym krzywe światłości i charakterystyki rozsyłów światłości dla dobranych opraw oświetleniowych. g) Urządzenia i instalacje wymienione w punkcie f) winny spełniać wymagania określone w Standardzie oświetlenia elektrycznego stacji elektrenergetycznych PSE- SF.Oświetlenie h) Przed rozpoczęciem robót pracownicy muszą być przeszkoleni i zapoznani ze specyfiką prac na terenie czynnej stacji elektroenergetycznej. Prace należy wykonywać zgodnie z aktualną Instrukcją bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektroenergetycznych. i) Podczas wykonywania prac Wykonawca zapewni własnym kosztem osobę/osoby posiadające odpowiednie kwalifikacje i uprawnienia do sprawowania nadzoru nad wykonywaniem robót na obiektach elektroenergetycznych. j) Roboty powinny odbywać się poza strefą prac w pobliżu napięcia, określoną w Instrukcji bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektroenergetycznych, czyli odległości nie mniejszej niż 4,1 m, dla napięcia 220 kv oraz 5,4 m dla 400 kv. Dotyczy to również używanego sprzętu mechanicznego do prowadzenia prac ziemnych (m.in. koparki). W przypadku wystąpienia konieczności przekroczenia w/w strefy czynne elementy rozdzielni powinny być wyłączone spod napięcia. W przypadku konieczności użycia dźwigu odległość strefy jego działania od elementów rozdzielni znajdujących się pod napięciem powinna być nie mniejsza niż 30 m dla napięcia 220 kv. W przypadku konieczności przekroczenia tej strefy czynne urządzenia powinny być wyłączone spod napięcia. k) Prace ziemne wykonywane na rozdzielni należy przeprowadzać zachowując szczególną ostrożność, ze względu znajdujące się na jej terenie instalacje. l) Wykonawca przed rozpoczęciem realizacji prac zgłosi ewentualne potrzeby wyłączeń elementów rozdzielni 400 kv i 220 kv. Strona 4 z 7

zabezpieczeń obwodów oświetlenia, sposób eliminacji zagrożenia poraż.

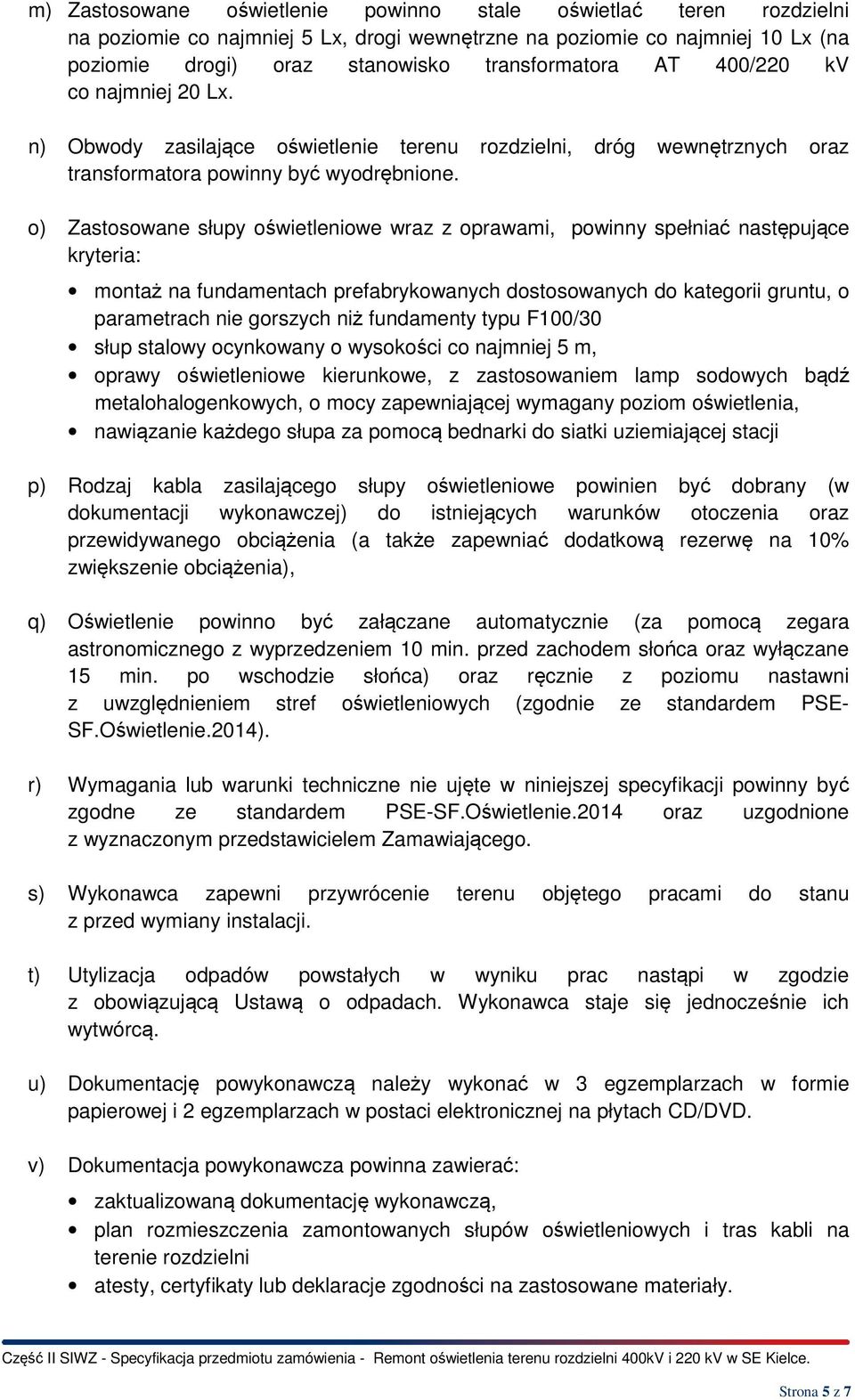

5 m) Zastosowane oświetlenie powinno stale oświetlać teren rozdzielni na poziomie co najmniej 5 Lx, drogi wewnętrzne na poziomie co najmniej 10 Lx (na poziomie drogi) oraz stanowisko transformatora AT 400/220 kv co najmniej 20 Lx. n) Obwody zasilające oświetlenie terenu rozdzielni, dróg wewnętrznych oraz transformatora powinny być wyodrębnione. o) Zastosowane słupy oświetleniowe wraz z oprawami, powinny spełniać następujące kryteria: montaż na fundamentach prefabrykowanych dostosowanych do kategorii gruntu, o parametrach nie gorszych niż fundamenty typu F100/30 słup stalowy ocynkowany o wysokości co najmniej 5 m, oprawy oświetleniowe kierunkowe, z zastosowaniem lamp sodowych bądź metalohalogenkowych, o mocy zapewniającej wymagany poziom oświetlenia, nawiązanie każdego słupa za pomocą bednarki do siatki uziemiającej stacji p) Rodzaj kabla zasilającego słupy oświetleniowe powinien być dobrany (w dokumentacji wykonawczej) do istniejących warunków otoczenia oraz przewidywanego obciążenia (a także zapewniać dodatkową rezerwę na 10% zwiększenie obciążenia), q) Oświetlenie powinno być załączane automatycznie (za pomocą zegara astronomicznego z wyprzedzeniem 10 min. przed zachodem słońca oraz wyłączane 15 min. po wschodzie słońca) oraz ręcznie z poziomu nastawni z uwzględnieniem stref oświetleniowych (zgodnie ze standardem PSE- SF.Oświetlenie.2014). r) Wymagania lub warunki techniczne nie ujęte w niniejszej specyfikacji powinny być zgodne ze standardem PSE-SF.Oświetlenie.2014 oraz uzgodnione z wyznaczonym przedstawicielem Zamawiającego. s) Wykonawca zapewni przywrócenie terenu objętego pracami do stanu z przed wymiany instalacji. t) Utylizacja odpadów powstałych w wyniku prac nastąpi w zgodzie z obowiązującą Ustawą o odpadach. Wykonawca staje się jednocześnie ich wytwórcą. u) Dokumentację powykonawczą należy wykonać w 3 egzemplarzach w formie papierowej i 2 egzemplarzach w postaci elektronicznej na płytach CD/DVD. v) Dokumentacja powykonawcza powinna zawierać: zaktualizowaną dokumentację wykonawczą, plan rozmieszczenia zamontowanych słupów oświetleniowych i tras kabli na terenie rozdzielni atesty, certyfikaty lub deklaracje zgodności na zastosowane materiały. Strona 5 z 7

o) Zastosowane słupy oświetleniowe wraz z oprawami, powinny spełniać następujące kryteria: montaż na fundamentach prefabrykowanych dostosowanych do kategorii gruntu, o parametrach nie gorszych niż

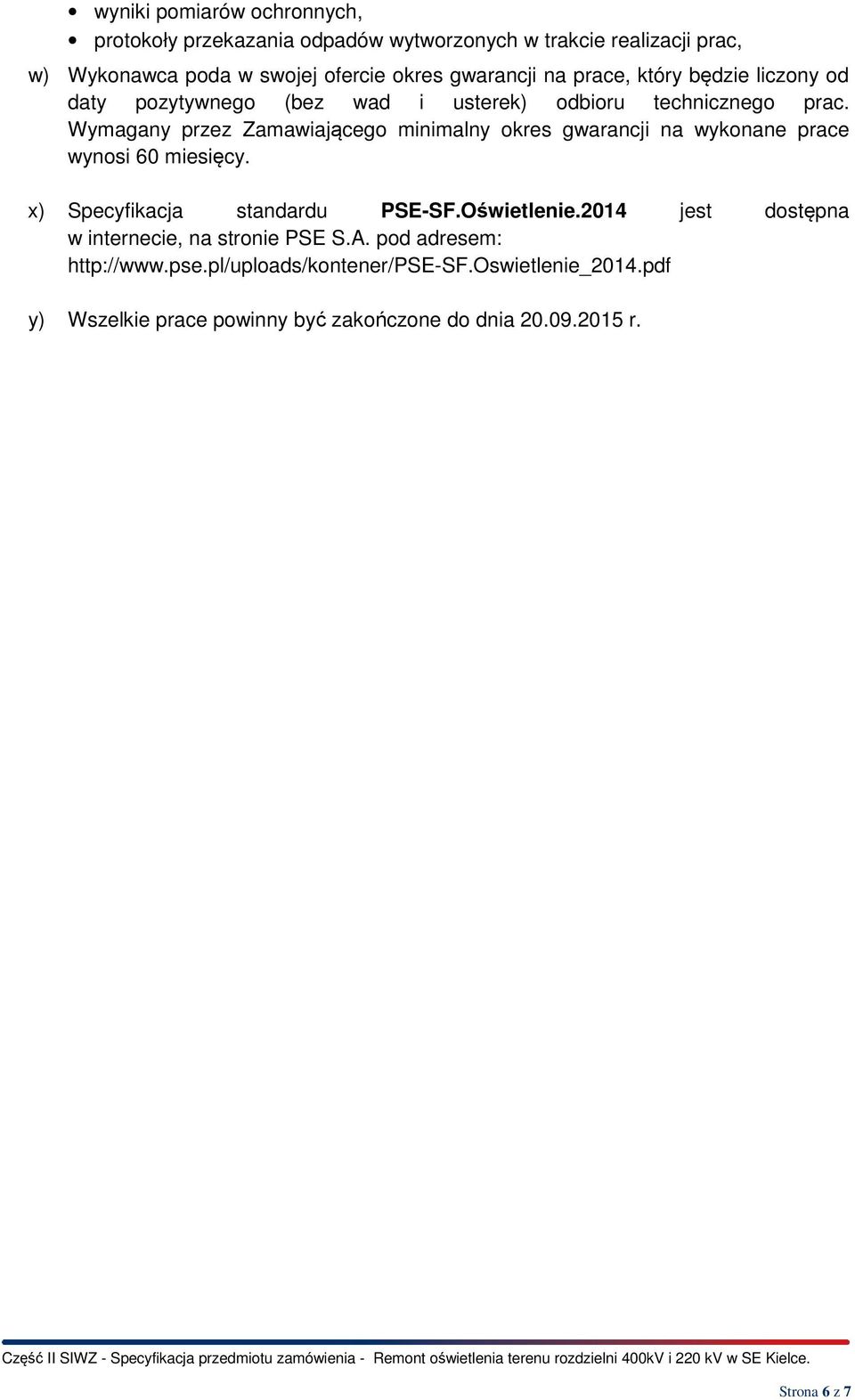

6 wyniki pomiarów ochronnych, protokoły przekazania odpadów wytworzonych w trakcie realizacji prac, w) Wykonawca poda w swojej ofercie okres gwarancji na prace, który będzie liczony od daty pozytywnego (bez wad i usterek) odbioru technicznego prac. Wymagany przez Zamawiającego minimalny okres gwarancji na wykonane prace wynosi 60 miesięcy. x) Specyfikacja standardu PSE-SF.Oświetlenie.2014 jest dostępna w internecie, na stronie PSE S.A. pod adresem: y) Wszelkie prace powinny być zakończone do dnia r. Strona 6 z 7

Wymagany przez Zamawiającego minimalny okres gwarancji na wykonane prace wynosi 60 miesięcy. x) Specyfikacja standardu PSE-SF.Oświetlenie.

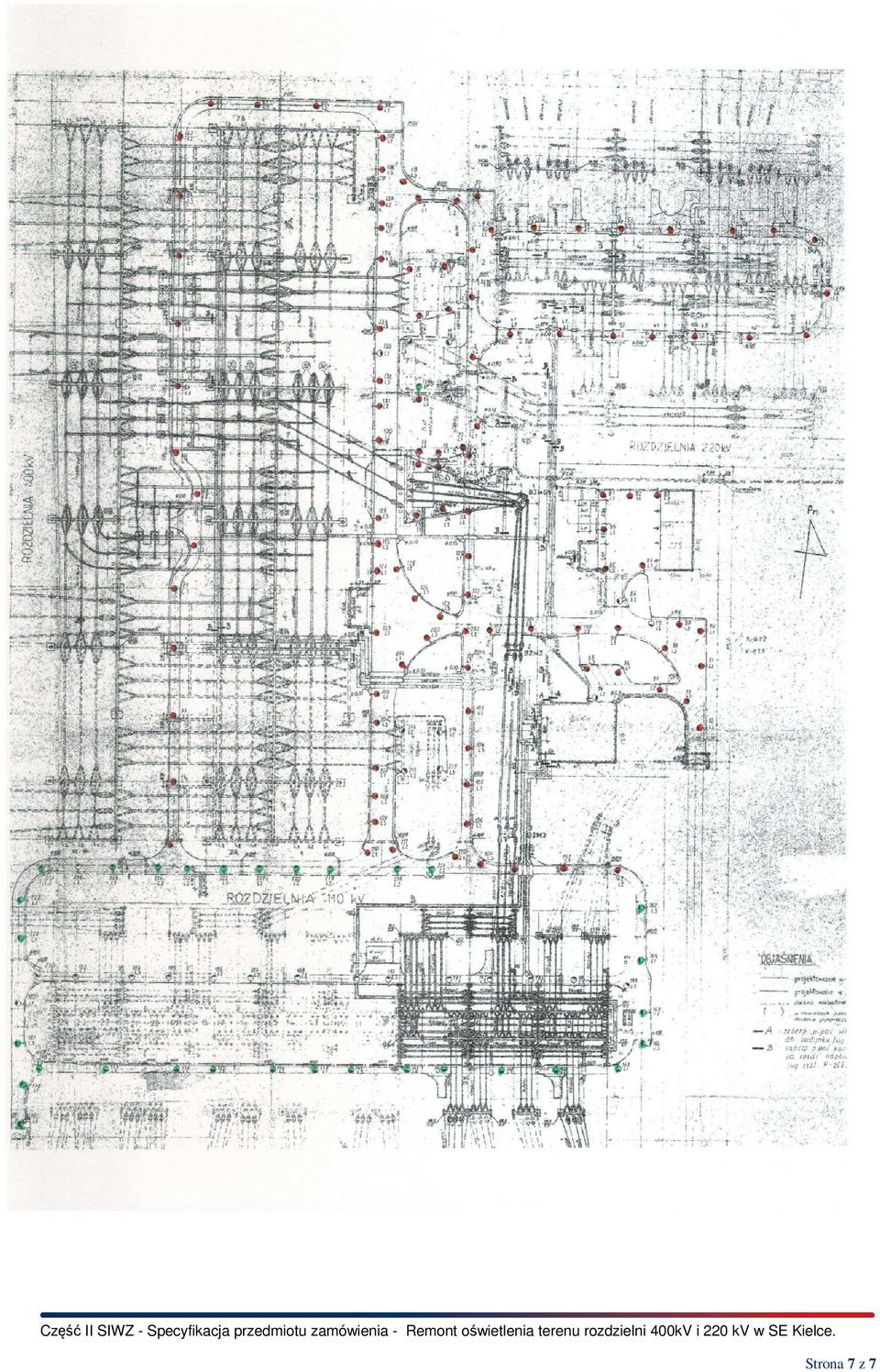

7 Strona 7 z 7
