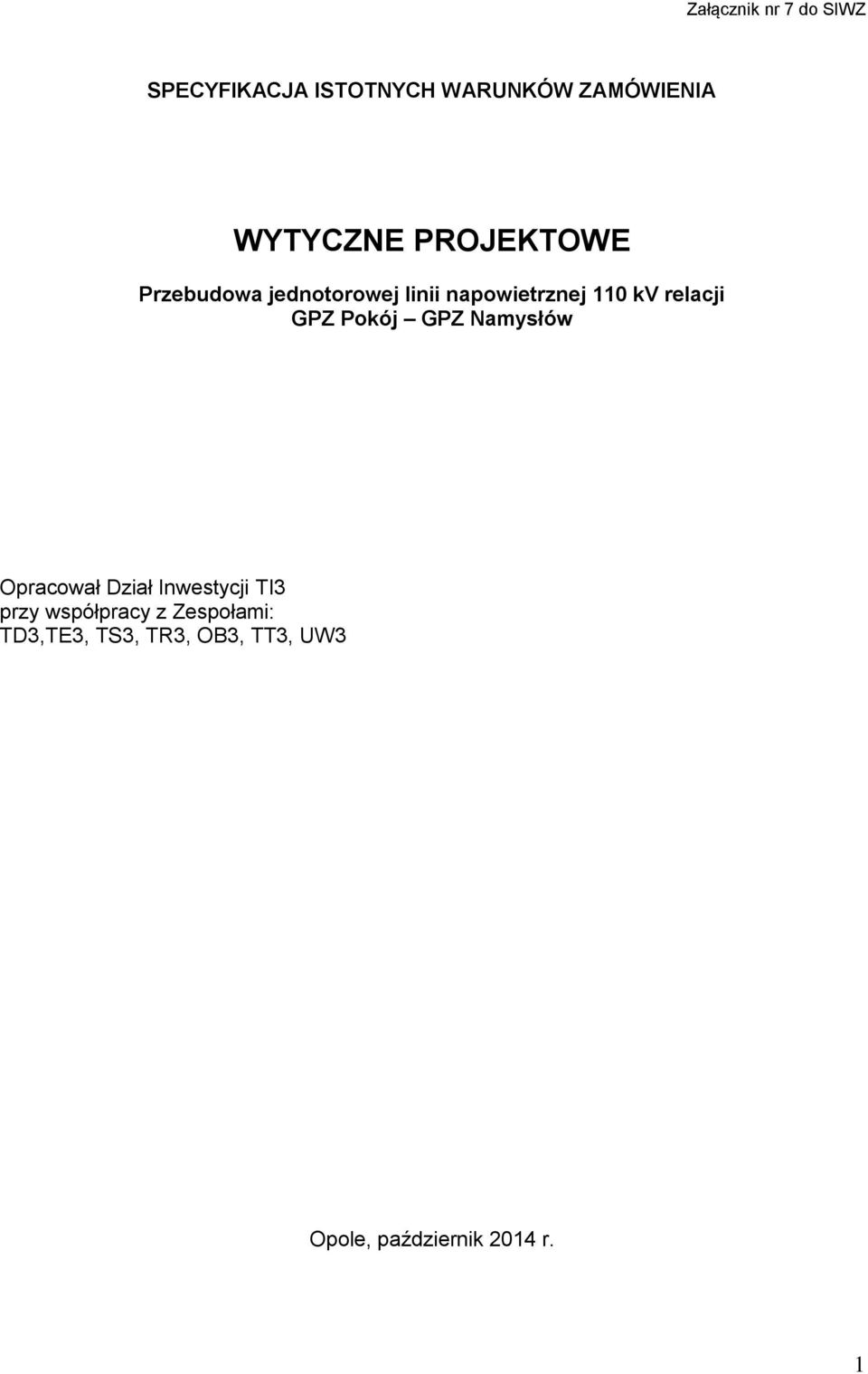

1 Załącznik nr 7 do SIWZ SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA WYTYCZNE PROJEKTOWE Przebudowa jednotorowej linii napowietrznej 110 kv relacji GPZ Pokój GPZ Namysłów Opracował Dział Inwestycji TI3 przy współpracy z Zespołami: TD3,TE3, TS3, TR3, OB3, TT3, UW3 Opole, październik 2014 r. 1

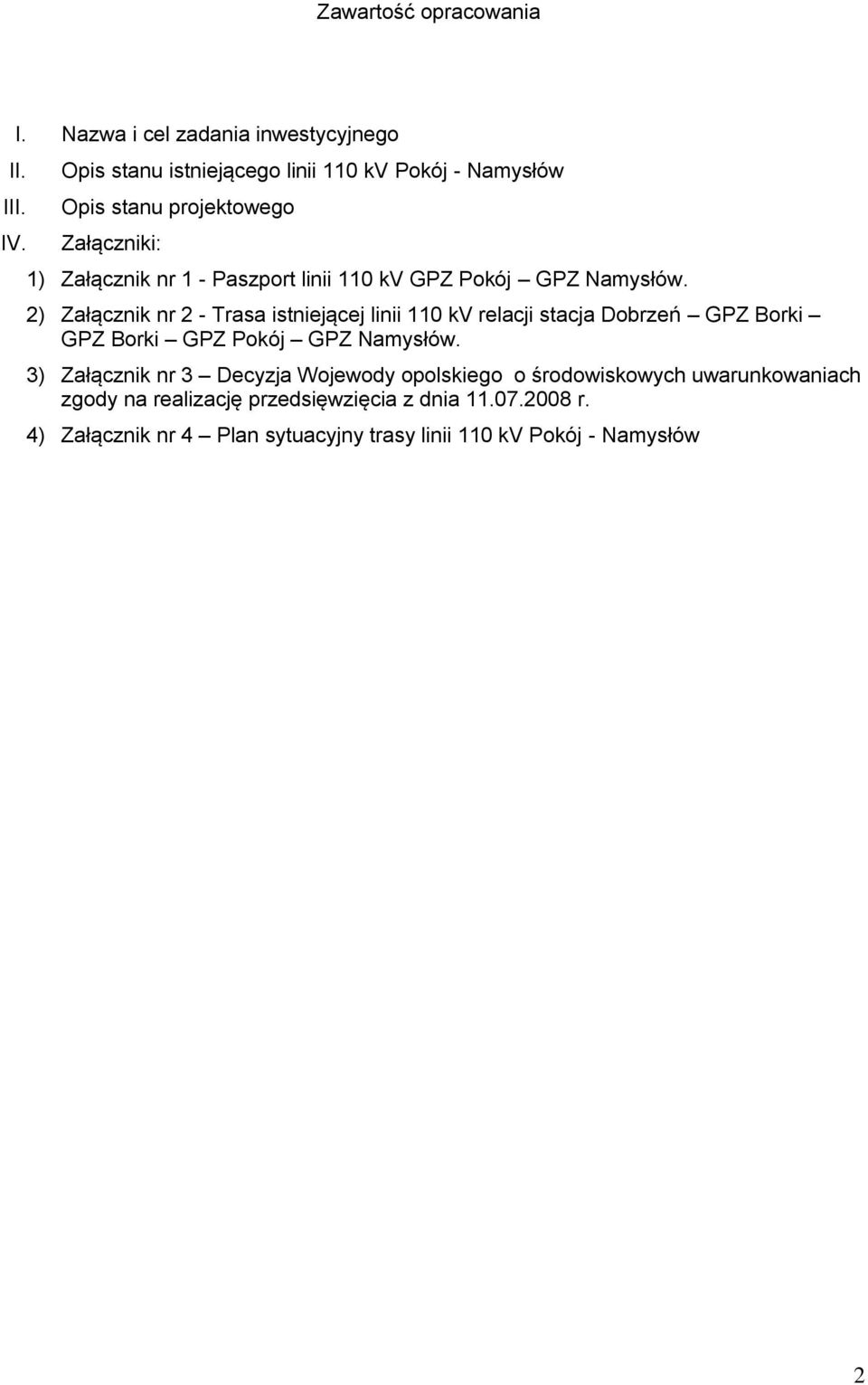

2 Zawartość opracowania I. Nazwa i cel zadania inwestycyjnego II. III. IV. Opis stanu istniejącego linii 110 kv Pokój - Namysłów Opis stanu projektowego Załączniki: 1) Załącznik nr 1 - Paszport linii 110 kv GPZ Pokój GPZ Namysłów. 2) Załącznik nr 2 - Trasa istniejącej linii 110 kv relacji stacja Dobrzeń GPZ Borki GPZ Borki GPZ Pokój GPZ Namysłów. 3) Załącznik nr 3 Decyzja Wojewody opolskiego o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia z dnia r. 4) Załącznik nr 4 Plan sytuacyjny trasy linii 110 kv Pokój - Namysłów 2

3 I. Nazwa i cel zadania inwestycyjnego 1. Nazwa zadania: Przebudowa jednotorowej linii napowietrznej 110 kv relacji GPZ Pokój GPZ Namysłów. 2. Celem przebudowy istniejącej linii napowietrznej 110 kv relacji GPZ Pokój GPZ Namysłów o łącznej długości około 21,479 km jest jej poprawa stanu technicznego, zmniejszenie awaryjności oraz zwiększenie przepustowości i pewności zasilania odbiorców z obszaru Namysłowa i Pokoju. 3. Z uwagi na fakt, że planowane przedsięwzięcie będzie realizowane w niewielkiej odległości od terenów zaliczonych do europejskiej sieci ochrony przyrodniczej Natura 2000 został sporządzony Raport oddziaływania na środowisko, na podstawie którego została wydana decyzja o oddziaływaniu na środowisko ŚR.II-MW-6613/3/08 wydana przez Wojewodę Opolskiego w dniu r. (załącznik nr 3). II. Opis stanu istniejącego linii 110 kv GPZ Pokój GPZ Namysłów 1. Łączna długość linii [ km ] - 21,479 [ km ] 2. Opis ogólny linii : Na odcinku od bramki liniowej w GPZ Pokój do słupa nr 73/86 linia przebiega jednotorowo. Na odcinku od sł. nr 73/86 do bramki liniowej w GPZ Namysłów linia przebiega dwutorowo (wspólnie z linią 110 kv relacji Wołczyn Namysłów). 3. Fundamenty : prefabrykowane typu: SFGDz, FGDz, FGz, 4. Konstrukcje wsporcze: - stalowe słupy kratowe serii S12 i D2 76 stanowisk, w tym: 63 słupy przelotowe: 62 serii S12, 1 serii D2, 13 słupów mocnych: 11 serii S12, 2 serii D2, 5. Przewody robocze : układ trójkątny bramka Pokój słup nr 1-3xAFL-6-240mm 2 słup nr 1 bramka Namysłów - 3xAFL-6-120mm 2 6. Przewody odgromowe : bramka Pokój słup nr 1-2xAFL-1,7-70mm 2 słup nr 1 słup nr 73/88-1xAFL-1,7-70mm 2 słup nr 73/88 bramka Namysłów - 2xAFL-1,7-70mm 2 7. Izolacja: izolatory LP-75/17, VKLS-75/21, LP-75/31, LP-60/31 8. Temperatura graniczna linii: C. 9. Rok budowy linii / przebudowa : 1961/72/ Trasa istniejącej linii napowietrznej 110 kv relacji GPZ Pokój GPZ Namysłów biegnie przez tereny gmin Pokój, Świerczów i Namysłów, leżących w granicach powiatu namysłowskiego. W załączniku nr 2 została przedstawiona trasa linii 110 kv relacji GPZ Pokój GPZ Namysłów (wraz z odcinkiem linii 110 kv relacji stacja 3

4 Dobrzeń GPZ Borki GPZ Pokój). Końcowy fragment trasy linii 110 kv Pokój Namysłów (od strony GPZ Namysłów) jest przedstawiony w załączniku nr Szczegóły dotyczące przedmiotowej linii 110 kv zostały ujęte w paszporcie linii, przedstawionym w załączniku nr Wykaz gmin na trasie linii 110 kv wraz z danymi adresowymi podano w tabeli poniżej: Lp Gmina 1 Pokój 4,581 Długość linii na terenie gminy (km) Dane ogólne Gmina wiejska. Starostwo powiatowe w Namysłowie. 2 Świerczów 7,907 Gmina wiejska. Starostwo powiatowe w Namysłowie. 3 Namysłów 8,991 Gmina miejsko wiejska. Starostwo powiatowe w Namysłowie. Dane teleadresowe Urzędu Gminy Urząd Gminy w Pokoju, ul.henryka Sienkiewicza Pokój, tel.(077) , ug@gminapokoj.pl Urząd Gminy w Świerczowie ul. Brzeska Świerczów ug@swierczow.pl Urząd Miejski w Namysłowie, ul. Stanisława Duboisa urząd.miejski@namyslow.eu III. Opis stanu projektowanego linii 110 kv GPZ Pokój GPZ Namysłów 1. Informacje ogólne Zamawiający zakłada realizację inwestycji po istniejącej trasie linii 110 kv Pokój Namysłów, za wyjątkiem końcowego odcinka linii (na podejściu do GPZ Namysłów), zabudowanego na wspólnych konstrukcjach wsporczych z linią 110 kv Wołczyn Namysłów. Końcowy odcinek linii (od strony GPZ Namysłów) należy wybudować jako jednotorowy po nowej trasie, z ewentualnym zastosowaniem słupów rurowych leśnych lub rurowych nadleśnych, w sposób nie wymagający wyłączeń linii 110 kv relacji Wołczyn Namysłów Linia powinna być zaprojektowana i wykonana zgodnie z: normą PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv normą PN-EN :2010 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 3: Zbiór normatywnych warunków krajowych obowiązującymi krajowymi aktami prawnymi dotyczącymi elektroenergetycznych linii napowietrznych, 1.3. Temperatura projektowa pracy przewodów fazowych: C Linię należy zaprojektować z zachowaniem (przy największym zwisie normalnym) zapasu odległości co najmniej 0,5m od gruntu i obiektów krzyżowanych względem wymagań normatywnych. 2. Konstrukcje wsporcze linii. W miejsce istniejących konstrukcji wsporczych przewiduje się zastosowanie słupów rurowych, stalowych: - nadleśnych (o wysokościach zawieszenia przewodów powiększonych o ok. 20 m ponad 4

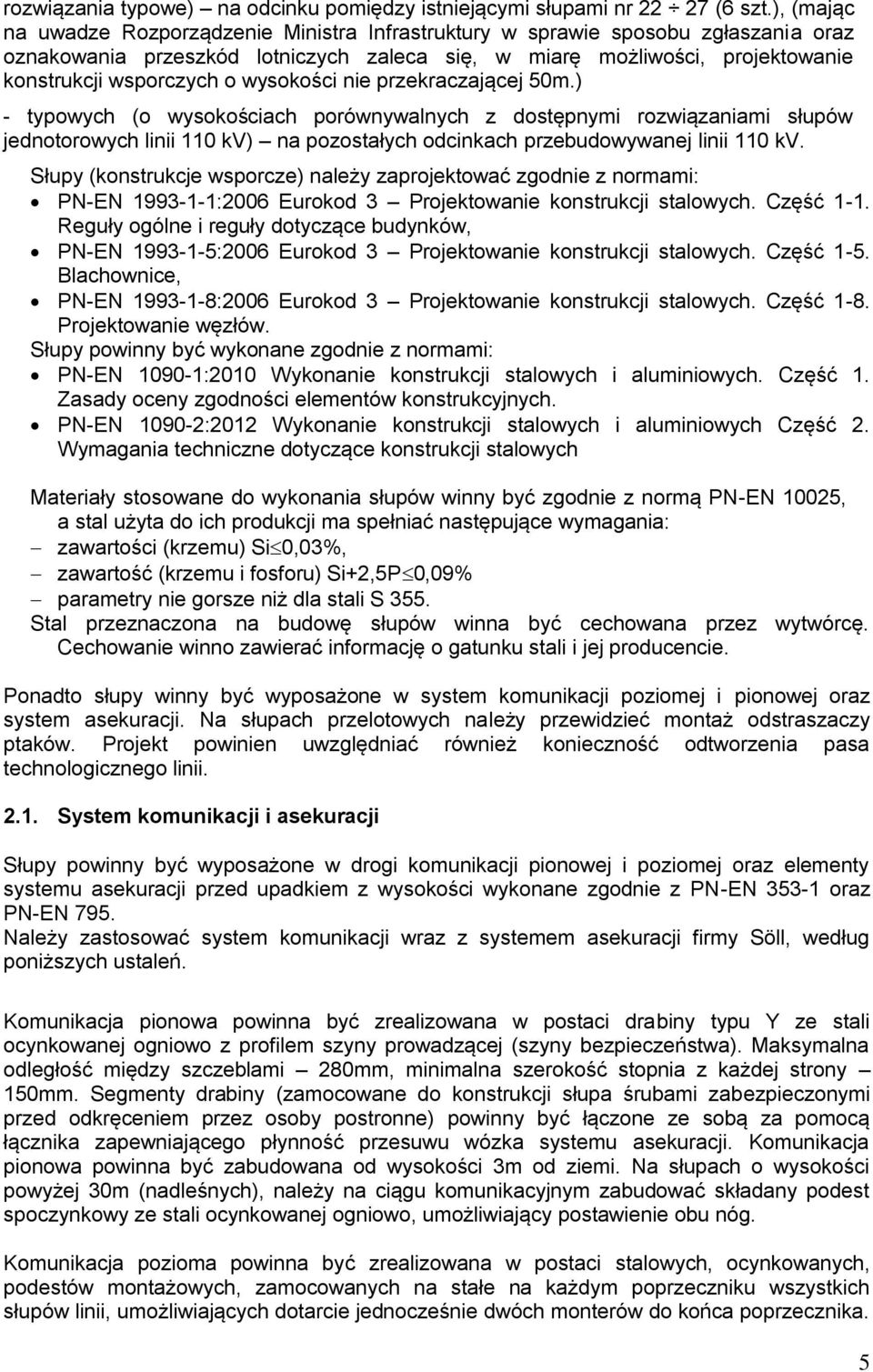

5 rozwiązania typowe) na odcinku pomiędzy istniejącymi słupami nr (6 szt.), (mając na uwadze Rozporządzenie Ministra Infrastruktury w sprawie sposobu zgłaszania oraz oznakowania przeszkód lotniczych zaleca się, w miarę możliwości, projektowanie konstrukcji wsporczych o wysokości nie przekraczającej 50m.) - typowych (o wysokościach porównywalnych z dostępnymi rozwiązaniami słupów jednotorowych linii 110 kv) na pozostałych odcinkach przebudowywanej linii 110 kv. Słupy (konstrukcje wsporcze) należy zaprojektować zgodnie z normami: PN-EN :2006 Eurokod 3 Projektowanie konstrukcji stalowych. Część 1-1. Reguły ogólne i reguły dotyczące budynków, PN-EN :2006 Eurokod 3 Projektowanie konstrukcji stalowych. Część 1-5. Blachownice, PN-EN :2006 Eurokod 3 Projektowanie konstrukcji stalowych. Część 1-8. Projektowanie węzłów. Słupy powinny być wykonane zgodnie z normami: PN-EN :2010 Wykonanie konstrukcji stalowych i aluminiowych. Część 1. Zasady oceny zgodności elementów konstrukcyjnych. PN-EN :2012 Wykonanie konstrukcji stalowych i aluminiowych Część 2. Wymagania techniczne dotyczące konstrukcji stalowych Materiały stosowane do wykonania słupów winny być zgodnie z normą PN-EN 10025, a stal użyta do ich produkcji ma spełniać następujące wymagania: zawartości (krzemu) Si 0,03%, zawartość (krzemu i fosforu) Si+2,5P 0,09% parametry nie gorsze niż dla stali S 355. Stal przeznaczona na budowę słupów winna być cechowana przez wytwórcę. Cechowanie winno zawierać informację o gatunku stali i jej producencie. Ponadto słupy winny być wyposażone w system komunikacji poziomej i pionowej oraz system asekuracji. Na słupach przelotowych należy przewidzieć montaż odstraszaczy ptaków. Projekt powinien uwzględniać również konieczność odtworzenia pasa technologicznego linii System komunikacji i asekuracji Słupy powinny być wyposażone w drogi komunikacji pionowej i poziomej oraz elementy systemu asekuracji przed upadkiem z wysokości wykonane zgodnie z PN-EN oraz PN-EN 795. Należy zastosować system komunikacji wraz z systemem asekuracji firmy Söll, według poniższych ustaleń. Komunikacja pionowa powinna być zrealizowana w postaci drabiny typu Y ze stali ocynkowanej ogniowo z profilem szyny prowadzącej (szyny bezpieczeństwa). Maksymalna odległość między szczeblami 280mm, minimalna szerokość stopnia z każdej strony 150mm. Segmenty drabiny (zamocowane do konstrukcji słupa śrubami zabezpieczonymi przed odkręceniem przez osoby postronne) powinny być łączone ze sobą za pomocą łącznika zapewniającego płynność przesuwu wózka systemu asekuracji. Komunikacja pionowa powinna być zabudowana od wysokości 3m od ziemi. Na słupach o wysokości powyżej 30m (nadleśnych), należy na ciągu komunikacyjnym zabudować składany podest spoczynkowy ze stali ocynkowanej ogniowo, umożliwiający postawienie obu nóg. Komunikacja pozioma powinna być zrealizowana w postaci stalowych, ocynkowanych, podestów montażowych, zamocowanych na stałe na każdym poprzeczniku wszystkich słupów linii, umożliwiających dotarcie jednocześnie dwóch monterów do końca poprzecznika. 5

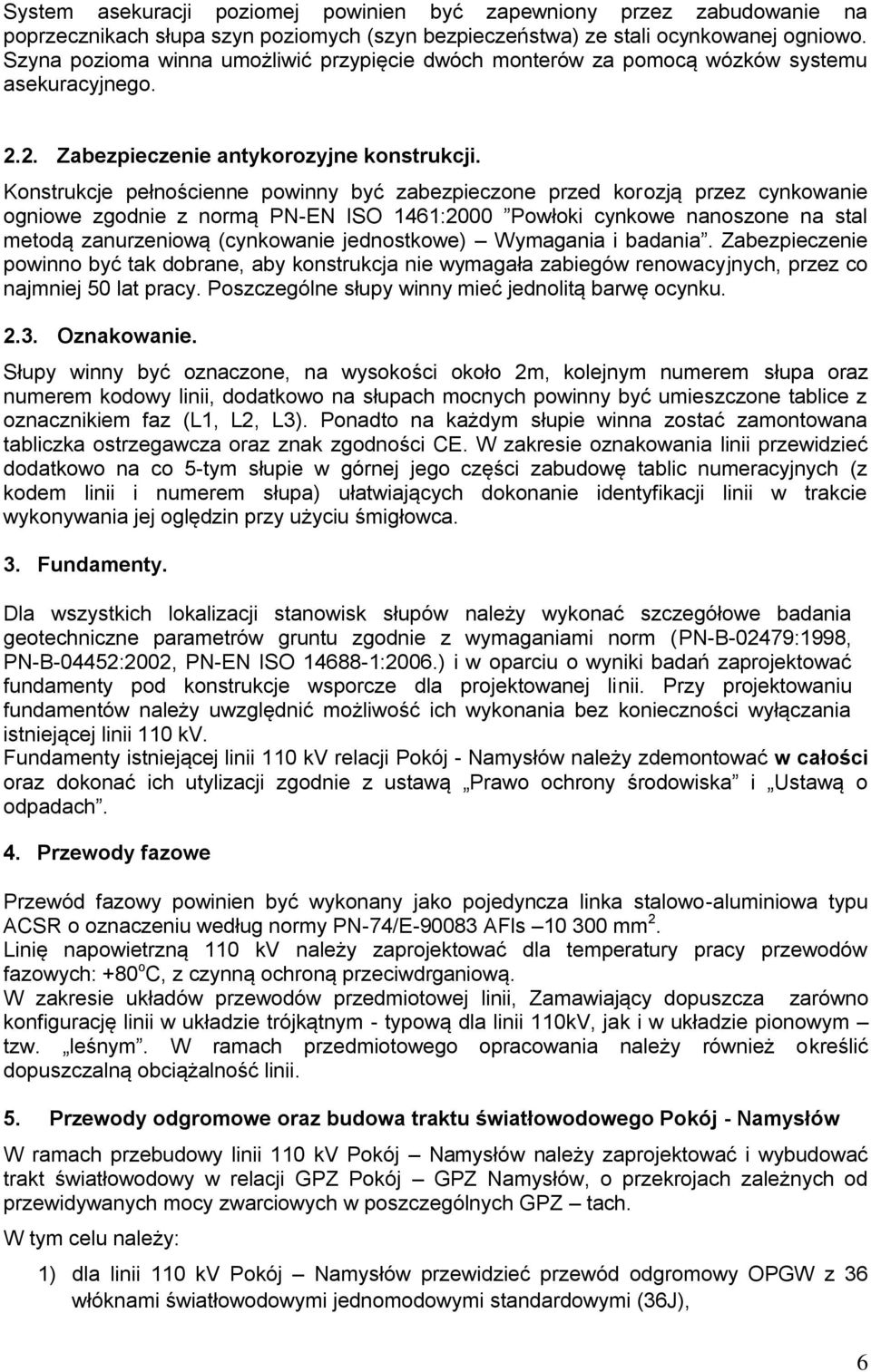

6 System asekuracji poziomej powinien być zapewniony przez zabudowanie na poprzecznikach słupa szyn poziomych (szyn bezpieczeństwa) ze stali ocynkowanej ogniowo. Szyna pozioma winna umożliwić przypięcie dwóch monterów za pomocą wózków systemu asekuracyjnego Zabezpieczenie antykorozyjne konstrukcji. Konstrukcje pełnościenne powinny być zabezpieczone przed korozją przez cynkowanie ogniowe zgodnie z normą PN-EN ISO 1461:2000 Powłoki cynkowe nanoszone na stal metodą zanurzeniową (cynkowanie jednostkowe) Wymagania i badania. Zabezpieczenie powinno być tak dobrane, aby konstrukcja nie wymagała zabiegów renowacyjnych, przez co najmniej 50 lat pracy. Poszczególne słupy winny mieć jednolitą barwę ocynku Oznakowanie. Słupy winny być oznaczone, na wysokości około 2m, kolejnym numerem słupa oraz numerem kodowy linii, dodatkowo na słupach mocnych powinny być umieszczone tablice z oznacznikiem faz (L1, L2, L3). Ponadto na każdym słupie winna zostać zamontowana tabliczka ostrzegawcza oraz znak zgodności CE. W zakresie oznakowania linii przewidzieć dodatkowo na co 5-tym słupie w górnej jego części zabudowę tablic numeracyjnych (z kodem linii i numerem słupa) ułatwiających dokonanie identyfikacji linii w trakcie wykonywania jej oględzin przy użyciu śmigłowca. 3. Fundamenty. Dla wszystkich lokalizacji stanowisk słupów należy wykonać szczegółowe badania geotechniczne parametrów gruntu zgodnie z wymaganiami norm (PN-B-02479:1998, PN-B-04452:2002, PN-EN ISO :2006.) i w oparciu o wyniki badań zaprojektować fundamenty pod konstrukcje wsporcze dla projektowanej linii. Przy projektowaniu fundamentów należy uwzględnić możliwość ich wykonania bez konieczności wyłączania istniejącej linii 110 kv. Fundamenty istniejącej linii 110 kv relacji Pokój - Namysłów należy zdemontować w całości oraz dokonać ich utylizacji zgodnie z ustawą Prawo ochrony środowiska i Ustawą o odpadach. 4. Przewody fazowe Przewód fazowy powinien być wykonany jako pojedyncza linka stalowo-aluminiowa typu ACSR o oznaczeniu według normy PN-74/E AFls mm 2. Linię napowietrzną 110 kv należy zaprojektować dla temperatury pracy przewodów fazowych: +80 o C, z czynną ochroną przeciwdrganiową. W zakresie układów przewodów przedmiotowej linii, Zamawiający dopuszcza zarówno konfigurację linii w układzie trójkątnym - typową dla linii 110kV, jak i w układzie pionowym tzw. leśnym. W ramach przedmiotowego opracowania należy również określić dopuszczalną obciążalność linii. 5. Przewody odgromowe oraz budowa traktu światłowodowego Pokój - Namysłów W ramach przebudowy linii 110 kv Pokój Namysłów należy zaprojektować i wybudować trakt światłowodowy w relacji GPZ Pokój GPZ Namysłów, o przekrojach zależnych od przewidywanych mocy zwarciowych w poszczególnych GPZ tach. W tym celu należy: 1) dla linii 110 kv Pokój Namysłów przewidzieć przewód odgromowy OPGW z 36 włóknami światłowodowymi jednomodowymi standardowymi (36J), 6

7 2) zaprojektować i wybudować odcinki ziemne/kanałowe 36J na terenach stacji Pokój i Namysłów, 3) zaprojektować i zamontować przełącznice światłowodowe dla ww. traktu, 4) zmontować trakt w całość, 5) wykonać dokumentację powykonawczą wybudowanego traktu. 6. Izolacja Przewiduje się zabudowę na całej długości linii (łącznie z bramkami na stacjach) nowych łańcuchów izolatorowych i zastosowanie izolatorów porcelanowych, długopniowych typu LP-75/31W (wg normy PN-EN 60433:2001 typu: L160C550) wykonanych z masy C-130 (wg normy PN-EN i PN-EN ) ze spoiwem metalicznym TM i okuciach z żeliwa sferoidalnego lub ciągliwego (wg normy PN-91/E-92415) cynkowanych na gorąco. W/w izolatory spełniają wymagania II strefy zabrudzeniowej (wg normy PN-E-6303:1991). 7. Osprzęt Na modernizowanej linii należy zastosować osprzęt typowy produkcji Belos - PLP Bielsko Biała, lub innego producenta o parametrach równoważnych. 8. Uziemienia Uziemienia linii należy wykonać zgodnie z normą PN-EN oraz normą PN-EN Uziemienia słupów należy przewidzieć jako powierzchniowo głębinowe, złożone z otoku z taśmy stalowej ocynkowanej oraz uziomów głębinowych prętowych w postaci prętów stalowych ocynkowanych, miedzianych lub z powłoką miedziowaną. Zamawiający wymaga połączeń dwuśrubowych w złączach kontrolnych. 9. Informacje dodatkowe. Przedmiotowe zadanie inwestycyjne planowane jest do realizacji systemem zleconym w latach
