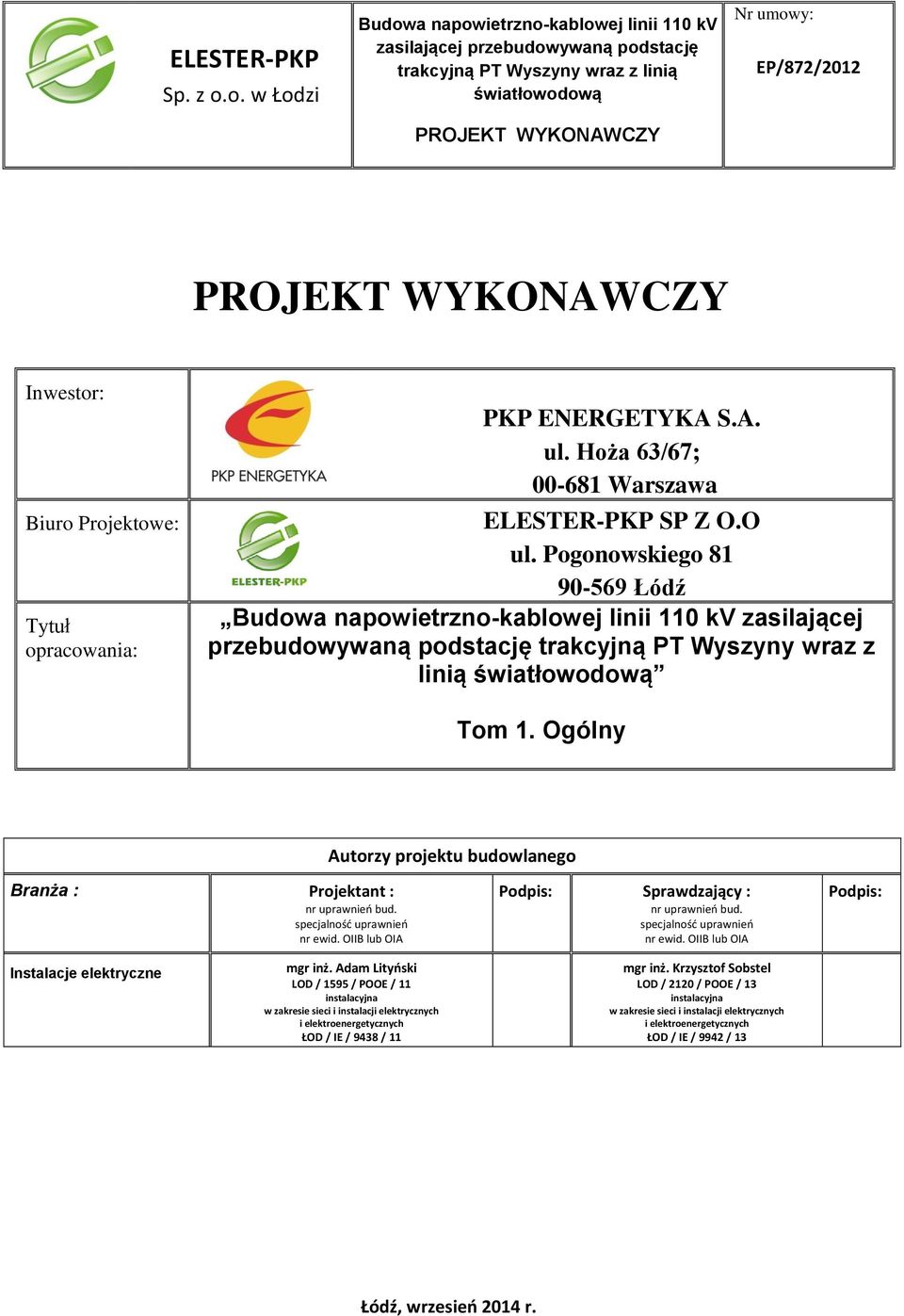

1 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrzno-kablowej linii 110 kv zasilającej przebudowywaną podstację trakcyjną PT Wyszyny wraz z linią światłowodową PROJEKT WYKONAWCZY Nr umowy: EP/872/2012 PROJEKT WYKONAWCZY Inwestor: Biuro Projektowe: Tytuł opracowania: PKP ENERGETYKA S.A. ul. Hoża 63/67; Warszawa ELESTER-PKP SP Z O.O ul. Pogonowskiego Łódź Budowa napowietrzno-kablowej linii 110 kv zasilającej przebudowywaną podstację trakcyjną PT Wyszyny wraz z linią światłowodową Tom 1. Ogólny Autorzy projektu budowlanego Branża : Projektant : nr uprawnień bud. specjalność uprawnień nr ewid. OIIB lub OIA Podpis: Sprawdzający : nr uprawnień bud. specjalność uprawnień nr ewid. OIIB lub OIA Podpis: Instalacje elektryczne mgr inż. Adam Lityński LOD / 1595 / POOE / 11 instalacyjna w zakresie sieci i instalacji elektrycznych i elektroenergetycznych ŁOD / IE / 9438 / 11 mgr inż. Krzysztof Sobstel LOD / 2120 / POOE / 13 instalacyjna w zakresie sieci i instalacji elektrycznych i elektroenergetycznych ŁOD / IE / 9942 / 13 Łódź, wrzesień 2014 r.

2 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/2012 SPIS TREŚCI 1. Podstawa opracowania Zakres opracowania... 2 Opis techniczny 3. Wstęp Parametry techniczne projektowanej linii Rozwiązania techniczne Konstrukcje wsporcze Zabezpieczenie konstrukcji wsporczej przed korozją Fundamenty Uziemienia słupów Izolacja Przewody fazowe Przewód odgromowy Połączenie linii napowietrznej i kablowej Oznakowanie linii Uwagi końcowe Obliczenia techniczne Dobór przewodów fazowych do obciążeń długotrwałych Dobór izolatorów do strefy zabrudzeniowej Sprawdzenie koordynacji przewodów fazowych i odgromowego Zbiorcze zestawienie materiałów Spis rysunków

3 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/ Podstawa opracowania - Umowa nr EP/872/2012 z dnia r pomiędzy PKP Energetyka S.A Zakład Północny w Sopocie, Jana z Kolna Sopot i Elester-PKP Sp. z o.o. z siedzibą w Łodzi, ul. Pogonowskiego Łódź - Norma PN-EN Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 1kV ; - Aktualnie obowiązujące przepisy prawne. - Specyfikacja istotnych warunków zamówienia - Uzgodnień z inwestorem 2. Zakres opracowania Projekt swoim zakresem obejmuje budowę jednotorowej linii napowietrzno-kablowej 110 kv relacji istniejący GPZ Mława Olechinek - budowana bramka liniowa na terenie podstacji trakcyjnej. Zakres prac: - wykonanie fundamentów dla słupów 1-19; - ustawienie rurowych konstrukcji wsporczych na stanowiskach jw.; - zawieszenie przewodów fazowych wraz z łańcuchami izolatorowymi; - zawieszenie przewodu odgromowego typu OPGW 70mm2 48włókiem światłowodowych. Trasę projektowanego odcinka linii 110 kv pokazano na planie sytuacyjnym rys. kol. Nr 1 a profil podłużny znajduje się na rys. kol nr 2. 2

4 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/2012 OPIS TECHNICZNY 3. Wstęp Tematem niniejszego opracowania jest projekt wykonawczy budowy jednotorowej linii napowietrzno-kablowej 110 kv relacji istniejący GPZ Mława Olechinek budowana bramka liniowa PT Wyszyny wraz z światłowodową linią teletechniczną. Projektowana linia jest projektowana na rurowych konstrukcjach słupowych posadowionych na stanowiskach słupowych wykonanych jako fundamenty studniowe. Linia prowadzona będzie 3 przewodami AFL6-240mm 2 oraz przewodem OPGW 70mm 2 w pionowym układzie przewodów oprócz przęsła między słupami 9-10 gdzie ze względu na przyszłe skrzyżowanie z drogą S7 projektuje się układ trójkątny przewodów. Pomiędzy słupami znajduje się składowisko tłucznia po modernizacji linii kolejowej. Projekt zakłada jego rozgarnięcie bądź wywiezienie. Koszty tej operacji zostały ujęte w kosztorysie i przedmiarze prac. 4. Parametry techniczne projektowanej linii Linia 110 kv słup nr 1-słup nr 19 -przewody fazowe AFL mm 2 -przewód odgromowy OPGW ASLH-D(S)bb 2 x 24 SMF (AL3 / A20SA 59/25-7,9) -konstrukcja wsporcze -izolacja -warunki klimatyczne rurowe kompozytowa WI, SI 5. Rozwiązania techniczne 3

5 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/ Konstrukcje wsporcze W projektowanym odcinku linii napowietrznej 110 kv od słupa nr 1do słupa nr 19 projektuje się zastosowanie słupów rurowych. Stalowe słupy rurowe są wyrobami segmentowymi, montowanymi z elementów wykonanych z blach stalowych. Trzony słupów są konstrukcją wieloczłonową, stożkową. Słupy mocowane są do fundamentów za pomocą kotew stalowych. Na poszczególnym stanowisku słupa nastąpi jego scalanie. Poszczególne elementy zostaną wciśnięte teleskopowo w przyległe elementy za pomocą urządzeń hydraulicznych, a zbieżność słupa spowoduje właściwe umiejscowienie i zespolenie członów. Precyzyjne wykonanie elementów słupa decyduje o dokładnej, określonej w projekcie, wysokości słupa. Taki sposób montażu stanowi trwałe połączenie słupa. Na leżącym słupie zostaną zamontowane poprzeczniki, elementy dodatkowe oraz izolacja, co zmniejsza zakres prac na słupie stojącym. Podniesienie słupa na wcześniej przygotowany fundament nastąpi za pomocą dźwigu o wysokości podnoszenia i udźwigu dostosowanym do wysokości i wagi słupa. Po podniesieniu do pionu, słup zostanie wstawiony na przygotowane w fundamencie kotwy. Szczegółowy opis wg tomu 2 niniejszego opracowania Zabezpieczenie konstrukcji wsporczej przed korozją Wszystkie projektowane konstrukcje stalowe rurowe zostaną zabezpieczone przed korozją przez cynkowanie ogniowe zgodnie z normą PN-EN ISO 1461 i dodatkowo przez dwukrotne malowanie farbami ochronnymi do powierzchni ocynkowanych w systemie dupleks. Należy stosować zestaw malarski dla atmosfery o kategorii korozyjności C4 (PN- EN ISO 12944). Łączna grubość powłoki cynkowej powinna wynosić min. 160µm. Następnie konstrukcje zostaną dodatkowo zabezpieczone przez malowanie (farbami antykorozyjnymi dostosowanymi do malowania powierzchni ocynkowanych, system Duplex wg p normy PN- EN ). Zewnętrzna powłoka malarska będzie miała kolor ustalony z zamawiającym 4

6 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/2012 na etapie wykonywania słupów Fundamenty Projektowane słupy rurowe nr 1-19 zostaną posadowione na indywidualnie zaprojektowanych fundamentach o głębokości indywidualnie dobranych dla każdego słupa. Projektowana głębokość posadowienie fundamentu to 2.3m. Płyta oczepowa połączona będzie z mikropalami o głębokości od 6 do 9. W fundamentach zostaną zastosowane kotwy stalowe (dostarcza producent słupa rurowego), służące do połączenia słupów z fundamentem Uziemienia słupów Dla projektowanych słupów rurowych na odcinku od projektowanego słupa nr 1 do 19 projektuje się wykonanie uziemień taśmowo prętowych typu UZ-d+zx10, gdzie oznaczenie d wskazuje na średnicę otoku, natomiast oznaczenie zx9 określa ilość prętów pogrążonych na głębokości 10 m (rys kol. Nr 4). Rezystancja uziemienia nie powinna przekraczać 10Ω w porze suchej. W przypadku nie spełnienia tego warunku uziemienie należy rozbudować przy pomocy pomiedziowanych prętów pionowych. Przewody uziemiające należy zabezpieczyć przed korozją taśmą lub rękawem termokurczliwym na długości ok. 30 cm od poziomu gruntu. Połączenia spawane również należy zabezpieczyć taśmą a połączenia śrubowe pokryć smarem. Po wykonaniu uziemień słupów należy wykonać komplet pomiarów napięć rażenia Izolacja Na projektowanym odcinku linii napowietrznej 110 kv projektuje się zastosowanie izolacji kompozytowej dla II strefy zabrudzeniowej. Zastosowano izolatory kompozytowe 5.6. Przewody fazowe 5

7 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/2012 Na projektowanym odcinku linii napowietrznej 110 kv projektuje się zastosowanie przewodów fazowych typu AFL Linię projektuje się na pracę przy temperaturze przewodu do +80 o C dla przewodów. W związku z przewidywanym małym obciążeniem mocą linii temperatura ta prawdopodobnie nie będzie nigdy osiągnięta w normalnych warunkach pracy stacji i linii. Naprężenia obliczeniowe podano w wykazie montażowym oraz na profilu podłużnym linii napowietrznej. Montaż przewodu należy wykonać według tabel montażowych (Tom 5) 5.7. Przewód odgromowy Projektowany odcinek linii napowietrznej 110 kv będzie chroniony od wyładowań atmosferycznych za pomocą przewodu odgromowego typu OPGW- ASLH-D(S)bb 2 x 24 SMF (AL3 / A20SA 59/25-7,9) Montaż przewodu należy wykonać według tabel montażowych (Tom 5) 5.8. Połączenie linii napowietrznej i kablowej 110kV Ponieważ cała linia zasilająca przebudowywaną podstację trakcyjna jest linią napowietrzno-kablową (1.7km linii kablowej i 3.5km linia napowietrzna), projektuje się słup 19 jako słup kablowy na którym następuję połącznie obydwu rodzajów linii. Na słupie nr 19 umieszczone zostaną głowice kablowe wraz z ogranicznikami przepięć (ujęte w projekcie kablowym), 3 skrzynki wyboru sposobu uziemienia żyły powrotnej kabli 110kV (po jednej na fazę), liczniki zadziałań ograniczników przepięć, stelaż zapasu przewodu odgromowego OPGW, mufa światłowodowa do łącznia światłowodu OPGW z kablem światłowodowym ziemnym oraz skrzynka zapasu kabla światłowodowego ziemnego Oznakowanie linii Wszystkie projektowane słupy rurowe zostaną wyposażone w komplet tabliczek: - ostrzegawcze po 2 kpl. / słup; - numeracyjne po 2 kpl. / słup - fazowe po 1 kpl. / słup 6

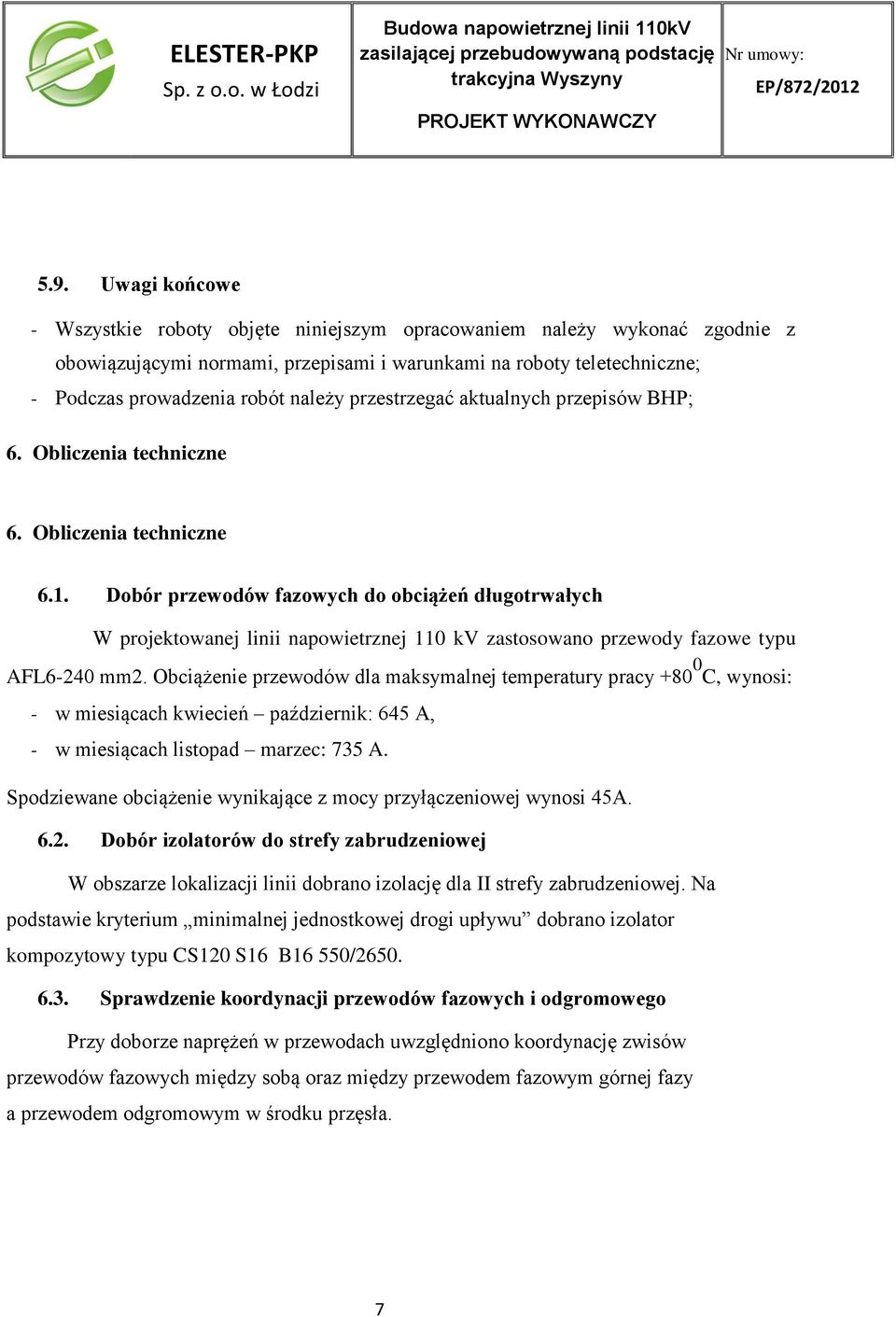

8 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/ Uwagi końcowe - Wszystkie roboty objęte niniejszym opracowaniem należy wykonać zgodnie z obowiązującymi normami, przepisami i warunkami na roboty teletechniczne; - Podczas prowadzenia robót należy przestrzegać aktualnych przepisów BHP; 6. Obliczenia techniczne 6. Obliczenia techniczne 6.1. Dobór przewodów fazowych do obciążeń długotrwałych W projektowanej linii napowietrznej 110 kv zastosowano przewody fazowe typu AFL6-240 mm2. Obciążenie przewodów dla maksymalnej temperatury pracy C, wynosi: - w miesiącach kwiecień październik: 645 A, - w miesiącach listopad marzec: 735 A. Spodziewane obciążenie wynikające z mocy przyłączeniowej wynosi 45A Dobór izolatorów do strefy zabrudzeniowej W obszarze lokalizacji linii dobrano izolację dla II strefy zabrudzeniowej. Na podstawie kryterium minimalnej jednostkowej drogi upływu dobrano izolator kompozytowy typu CS120 S16 B16 550/ Sprawdzenie koordynacji przewodów fazowych i odgromowego Przy doborze naprężeń w przewodach uwzględniono koordynację zwisów przewodów fazowych między sobą oraz między przewodem fazowym górnej fazy a przewodem odgromowym w środku przęsła. 7

9 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/ Zbiorcze zestawienie materiałów Lp. Wyszczególnienie Jednostka Ilość Uwagi Słupy 1.1 Słup krańcowy 1 szt. 1 wg Tomu Słup mocny 2 szt. 1 wg Tomu Słup mocny 3 szt. 1 wg Tomu Słup krańcowy 4 szt. 1 wg Tomu Słup krańcowy 5 szt. 1 wg Tomu Słup mocny 6 szt. 1 wg Tomu Słup mocny 7 szt. 1 wg Tomu Słup mocny 8 szt. 1 wg Tomu Słup mocny 9 szt. 1 wg Tomu Słup mocny 10 szt. 1 wg Tomu Słup mocny 11 szt. 1 wg Tomu Słup mocny 12 szt. 1 wg Tomu Słup mocny 13 szt. 1 wg Tomu Słup mocny 14 szt. 1 wg Tomu Słup przelotowy 15 szt. 1 wg Tomu Słup mocny 16 szt. 1 wg Tomu Słup przelotowy 17 szt. 1 wg Tomu Słup przelotowy 18 szt. 1 wg Tomu Słup mocny kablowy 19 szt. 1 wg Tomu 2 2. Fundamenty 2.1 Fundament słupa 1 szt. 1 wg Tomu Fundament słupa 2 szt. 1 wg Tomu Fundament słupa 3 szt. 1 wg Tomu Fundament słupa 4 szt. 1 wg Tomu Fundament słupa 5 szt. 1 wg Tomu Fundament słupa 6 szt. 1 wg Tomu Fundament słupa 7 szt. 1 wg Tomu Fundament słupa 8 szt. 1 wg Tomu Fundament słupa 9 szt. 1 wg Tomu Fundament słupa 10 szt. 1 wg Tomu Fundament słupa 11 szt. 1 wg Tomu Fundament słupa 12 szt. 1 wg Tomu Fundament słupa 13 szt. 1 wg Tomu Fundament słupa 14 szt. 1 wg Tomu Fundament słupa 15 szt. 1 wg Tomu Fundament słupa 16 szt. 1 wg Tomu Fundament słupa 17 szt. 1 wg Tomu 3 8

10 ELESTER-PKP Sp. z o.o. w Łodzi Budowa napowietrznej linii 110kV zasilającej przebudowywaną podstację trakcyjna Wyszyny PROJEKT WYKONAWCZY Nr umowy: EP/872/ Fundament słupa 18 szt. 1 wg Tomu Fundament słupa 19 szt. 1 wg Tomu 3 3. Przewody 3.1 Przewód fazowy AFL6-240mm 2 m Uw Przewód OPGW 1xASLH BB 2x24SMF AL3/A20SA 59/ m 3750 Uw Przewód odgromowy AFL1.7-70mm 2 m 40 Uw Osprzęt liniowy wg Tomu 4 5 Instalacja uziemiająca słupów 5.1 Bednarka stalowa pomiedziowana 40x4 m Uziom pionowy pomiedziowany o średnicy >17mm o dł. 10 kpl Uchwyt krzyżowy do łączenia bednarki miedziowanej 40mm szt Smar do zabezpieczenia połączeń 5.5 Taśma izolująca do zabezpieczenia połączeń Uw. 1 Zestawienie nie uwzględnia dodatkowej długość przewodu na potrzeby technologii montażu 8. Spis rysunków 1. Trasa linii B Profil podłużny linii B Tablice słupowe B Uziom otokowy słupów B

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25 265 Tablice fazowe Ø5, Tabliczka ostrzegawcza 148 Tabliczka numeracyjna NIE DOTYKAĆ URZĄDZENIE ELEKTRYCZNE LINIA 110kV RELACJI GPZ MŁAWA OLECHINEK PT WYSZYNY SŁUP NR Wymiary tablic wg normy PN-88/E-08501
