1 Zawartość opracowania 1. Warunki techniczne zasilania wydane przez Rejon Dystrybucji Bielsko-Biała z dnia... znak: WP/R1/ Decyzja o warunkach zabudowy ni zagospodarowania z dnia Kopia mapy ewidencyjnej w skali 1: Wykaz właścicieli parcel. 5. Zgody właścicieli parcel 6. Protokół ZUD z dnia nr 71/ Uzgodnienia branŝowe (na planach). 8. Opis techniczny Podstawa i zakres opracowania, 8.2. Projektowany odcinek linii oświetleniowej, 8.3. Oprawy oświetleniowe, 8.4. Ochrona przeciwporaŝeniowa Ochrona odgromowa 9. Uwagi końcowe. 10. Zastosowane Normy, przepisy i katalogi. 11. Tabela montaŝowa 12. Tabela zwisów AsXS 4x25mm 2 dla Go = 35 Mpa, AsXS 2x16 mm 2 dla 40 MPa 13. Rysunki: - plan trasy linii oświetleniowej w skali 1:1000, - schemat linii napowietrznej,

2 8. Opis techniczny 8.1. Podstawa i zakres opracowania Podstawę opracowania stanowią: - warunki techniczne zasilania oświetlenia, - decyzja o warunkach zabudowy i zagospodarowania terenu - uzgodnienia trasy linii napowietrznej niskiego napięcia z uŝytkownikami uzbrojenia terenu (na planach), - zgody właścicieli terenu, - obowiązujące katalogi, przepisy i normy, - ustalenia i pomiary w terenie. W zakres opracowania wchodzi: - wykonanie odcinków linii oświetleniowej poprzez wstawienie słupów typu E 10,5/4,3 oraz śn-10, naciągnięcie wiązki typu AsXS 4x25mm 2 o długości 817 m (850m), AsXS 2x16 mm 2 dł. 373 m (388m) - zabudowa opraw SGS 101/70W na projektowanych słupach typu E 10,5/4,3 oraz śn - wykonanie ochrony odgromowej Projektowany odcinek linii oświetleniowej. Na odcinku ulicy bez sieci rozdzielczej projektuje się nowy odcinek linii oświetleniowej, wykonany wiązką AsXS 4x25mm 2 zawieszoną na słupach wykonanych z Ŝerdzi E 10,5/4,3 oraz śn-10 dla których głębokość zakopania wynosi 2,0 metry, stanowiące wydłuŝenie istniejącej linii zasilanej ze stacji transformatorowej nr... Posadowienie słupów E10,5/4,3 oraz śn wykonać w otworze kopanym, przy zastosowaniu belek B-80. Projektowaną wiązkę oświetleniową zawiesić naleŝy z napręŝeniem Go = 35 Mpa, tak aby ich zwis nie przekroczył 1,5 metra, przy zastosowaniu typowego osprzętu dla linii NLK.

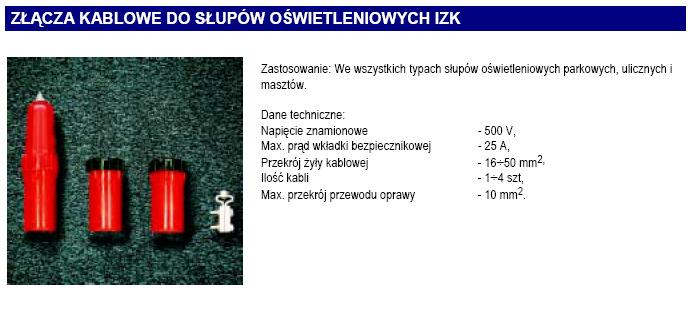

3 Oświetlenie odcinków drogi z istniejącą siecią energetyczną projektuje się z wykorzystaniem wiązki AsXS 2x16mm 2 podwieszonej po istniejących słupach energetycznych. Projektowaną wiązkę oświetleniową naleŝy podwiesić z napręŝeniem Go = 40 Mpa, tak aby ich zwis nie przekroczył 1,5 metra, przy zastosowaniu typowego osprzętu dla linii NLK. Szczegółowy przebieg projektowanych odcinków oraz miejsce lokalizacji słupów przedstawiono na załączonym do opracowania planie sytuacyjnym w skali 1: Oprawy oświetleniowe Zgodnie z ustaleniami z Urzędem Miejskim w Bielsku-Białej dla oświetlenia ul. Za Kuźnią zastosować naleŝy oprawy oświetleniowe typu SGS 101/70W z lampami sodowymi WLS 70W oraz. Oprawy mocować na słupach przy zastosowaniu typowych uchwytów oraz wysięgników wg katalogu Elektroprojektu. Podłączenie opraw do linii wykonać przy zastosowaniu przewodu YDY 2x2,5mm 2 oraz zacisków przebijających izolację SL Jako zabezpieczenie lamp zastosować wkładki topikowe Bi-wts 6A w osłonach izolacyjnych typu SV oraz złączach IZK Ochrona odgromowa Dla zabezpieczenia projektowanej linii oświetleniowej przed skutkami wyładowań atmosferycznych (zgodnie ze schematem) zabudować naleŝy 8 sztuk odgromników SE , które podłączone zostaną do uziomu wykonanego z taśmy stalowej ocynkowanej FeZn 30x4 mm, oraz sąd metalowych wbitych do ziemi. Oporność uziemienia odgromowego, która nie moŝe przekroczyć wartości 10-ciu omów naleŝy sprawdzić, a jej skuteczność potwierdzić protokołem dostarczonym do odbioru technicznego.

4 8.5. Ochrona przeciwporaŝeniowa Zgodnie z warunkami przyłączenia jako system dodatkowej ochrony przeciwporaŝeniowej w istniejącej sieci niskiego napięcia, zastosowane jest uziemianie (układ sieci TT). Z uwagi na zastosowanie opraw typu SGS 101/70W wykonanych w II klasie ochronności nie przewiduje się podłączenia ich obudów do przewodu ochronnego PE. 9. Uwagi końcowe - całość prac prowadzić zgodnie z obowiązującymi przepisami i zasadami BHP, - podczas prac stosować się do uwag zawartych w uzgodnieniach, - po posadowieniu słupów dokonać inwentaryzacji geodezyjnej, - do odbioru końcowego dostarczyć komplet protokołów pomiarowych ochrony przeciwporaŝeniowej i odgromowej z określeniem badanego elementu do eksploatacji oraz 2 egzemplarze geodezyjnych planów powykonawczych trasy linii napowietrznej nn, - z uwagi na konieczność prac na czynnych urządzeniach energetycznych ich wyłączenie naleŝy uzgodnić z Rejonem Dystrbucji Bielsko-Biała z odpowiednim wyprzedzeniem. 10. Zastosowane przepisy i normy - Polska Norma PN-75/E-05100,,Elektroenergetyczne Linie Napowietrzne - Dziennik Ustaw Nr 81 z dnia r.,,Ochrona przeciwporaŝeniowa - PBUE - Przepisy Budowy Urządzeń Elektrycznych - Dziennik Budownictwa nr 7/74 Dobór obciąŝeń przewodów i kabli - Album Linii Napowietrznych Niskiego Napięcia z przewodami izolowanymi AsXS mm 2 na słupach śn ELPROJEKT Poznań, 1993 r. tom I

11. Zestawienie materiałów dla linii napowietrznej - Ŝerdź śn-10 29 szt. - Ŝerdź E 10,5/4,3 2 szt. - belka B-80 33 szt.

- uchwyt przelotowy SO 130 21szt. - uchwyt naroŝny 6 szt. - uchwyt odciągowy SO 34.50 8 szt. - osłony bezpiecznikowe SV 19.25 30 szt.

5 11. Zestawienie materiałów dla linii napowietrznej - Ŝerdź śn szt. - Ŝerdź E 10,5/4,3 2 szt. - belka B szt. - wiązka AsXS 4x25 mm m (850) - wiązka AsXS 2x16 mm m (388) - taśma stalowa z klamerkami COT 37 + COT36 6 kpl. - hak wieszakowy SOT szt. - uchwyt przelotowy SO szt. - uchwyt naroŝny 6 szt. - uchwyt odciągowy SO szt. - osłony bezpiecznikowe SV szt. - wkładki bezpiecznikowe 30 szt. - zacisk odgałęźny SL szt. - zacisk odgałęźny SL szt. - osłony końcowe przewodów PK szt. - oprawa SGS 101/70W 30 szt. - lampa WLS 70 W 30 szt. - odgromnik SE szt.
