1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Tytuł zadania inwestycyjnego: PRZEBUDOWA ODCINKA LINII NAPOWIETRZNEJ 220 KV MORZYCZYN POLICE NA LINIĘ KABLOWĄ CZĘŚĆ II PROGRAM FUNKCJONALNO - UŻYTKOWY (PF-U) Wersja 3.00 z dnia r. Konstancin Jeziorna, listopad 2013 r.

2 SPIS TREŚCI 1. STRONA TYTUŁOWA OPIS PRZEDMIOTU ZAMÓWIENIA Opis ogólny Termin realizacji zamówienia CHARAKTERYSTYKA ISTNIEJĄCEJ LINII Trasa linii (sekcja odciągowa od słupa nr 139 do słupa nr 142) Dane techniczne linii (sekcja odciągowa od słupa nr 139 do słupa nr 142) OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Sprawy formalno-prawne Program Komunikacji Społecznej (PKS) Opracowanie dokumentacji projektowej Demontaż odcinka istniejącej dwutorowej linii napowietrznej 220 kv od słupa nr 140 do słupa nr Dwutorowa linia kablowa 220 kv oraz osprzęt Ograniczniki przepięć Przewierty Kable światłowodowe pomiędzy słupami kablowymi nr Regulacja zwisów przewodów fazowych/odgromowych Istniejąca przewody i ich ochrona przeciwdragniowa Wymagania elektryczne Konstrukcje wsporcze słupów kablowych Zabezpieczenie antykorozyjne słupów kablowych Zabezpieczenie przed kradzieżą słupów kablowych Fundamenty Uziemienia słupów kablowych Izolacja Oznakowanie linii Pole elektromagnetyczne Oddziaływanie na odbiór radiowy i telewizyjny Przebudowa obiektów kolidujących (o ile będzie wymagana) Zmiana nastaw zabezpieczeń na stacjach w związku z budową linii kablowej WARUNKI ODBIORU PRAC ORAZ PRACE KOŃCOWE NA LINII Prace końcowe Warunki odbioru prac Instruktaże Badania odbiorcze fabryczne WYŁĄCZENIA WYMAGANIA DOTYCZĄCE DOKUMENTACJI...29 Strona 2 z 34

3 7.1. Wymagania w zakresie projektu wykonawczego Wymagania w zakresie dokumentacji powykonawczej Pozostałe wymagania WYMAGANE BADANIA I POMIARY KONTROLNE ZESTAWIENIE ZBIORCZE WYKAZ STANDARDOWYCH SPECYFIKACJI PSE S.A KARTA ZMIAN... BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI. Strona 3 z 34

4 SPIS TABEL Tabela 1. Wykaz jednostek administracyjnych, przez które przebiega odcinek linii objęty przedmiotem zamówienia Tabela 2. Dane techniczne linii (sekcja odciągowa od słupa nr 139 do słupa nr 142) stan obecny. 11 Tabela 3. Warunki zwarciowe Tabela 4. Badania odbiorcze fabryczne Tabela 5. Zestawienie wyłączeń Tabela 6. Wymagane próby, sprawdzenia i pomiary kontrolne Tabela 7. Wykaz Standardowych Specyfikacji PSE S.A. część liniowa SPIS RYSUNKÓW W TEKŚCIE DOKUMENTACJI Rys. 1. Usytuowanie przedmiotowej linii na tle planu sieci elektroenergetycznej. Mapa poglądowa 6 Rys. 2. Odcinek istniejącej linii 220 kv Morzyczyn Police (sekcja odciągowa od słupa 139 do słupa 142) na tle mapy administracyjnej. Rysunek Poglądowy... 7 Rys. 3. Plan sytuacyjny skablowania odcinka linii Morzyczyn - Police. Rysunek poglądowy... 8 Rys. 4. Schemat jednokreskowy relacji liniowych (sekcja odciągowa od słupa nr 139 do słupa 142) przed i po zrealizowaniu zadania. Rysunek poglądowy... 8 Rys. 5. Schemat jednokreskowy relacji światłowodowych przed i po zrealizowaniu zadania. Rysunek poglądowy... 9 Rys. 6. Sposób ułożenia kabli 220 kv, kabli światłowodowych oraz rur. Rysunek poglądowy SPIS ZAŁĄCZNIKÓW 1. Wyciąg z procedury komunikacji społecznej w GK PSE dla inwestycji elektroenergetycznych. 2. Specyfikacja techniczna dla linii kablowej 220 kv. 3. Dokumentacja badań podłoża gruntowego. Słupy kablowe w sąsiedztwie istniejącego słupa nr 140 linii 220 kv Morzyczyn Police. 4. Dokumentacja badań podłoża gruntowego. Słupy kablowe w sąsiedztwie istniejącego słupa nr 141 linii 220 kv Morzyczyn Police. Strona 4 z 34

5 1. STRONA TYTUŁOWA Strona 5 z 34

6 2. OPIS PRZEDMIOTU ZAMÓWIENIA 2.1. Opis ogólny Przedmiotem zamówienia jest przebudowa dwutorowego odcinka istniejącej napowietrznej linii elektroenergetycznej 220 kv relacji Morzyczyn Police w sekcji odciągowej od słupa nr 139 do słupa 142. Przebudowa obejmuje demontaż istniejącego dwutorowego odcinka linii pomiędzy słupami 140 i 141 oraz zastąpienie go odcinkiem dwutorowym linii kablowej wraz z pracami zapewniającymi jego przyłączenie do linii napowietrznej. Usytuowanie przedmiotowej linii na tle planu sieci elektroenergetycznej najwyższych napięć, przedstawia rysunek nr 1. Na rysunku nr 2 przedstawiona została sekcja odciągowa od słupa 139 do słupa 142 na tle mapy administracyjnej. Rys. 1. Usytuowanie przedmiotowej linii na tle planu sieci elektroenergetycznej. Mapa poglądowa Strona 6 z 34

7 Rys. 2. Odcinek istniejącej linii 220 kv Morzyczyn Police (sekcja odciągowa od słupa 139 do słupa 142) na tle mapy administracyjnej. Rysunek Poglądowy Strona 7 z 34

8 Rys. 3. Plan sytuacyjny skablowania odcinka linii Morzyczyn - Police. Rysunek poglądowy Schematy jednokreskowe relacji liniowych i światłowodowych przed i po zrealizowaniu zadania przedstawione są na rysunkach 4 i 5. Rys. 4. Schemat jednokreskowy relacji liniowych (sekcja odciągowa od słupa nr 139 do słupa 142) przed i po zrealizowaniu zadania. Rysunek poglądowy Strona 8 z 34

9 Rys. 5. Schemat jednokreskowy relacji światłowodowych przed i po zrealizowaniu zadania. Rysunek poglądowy W ramach oddzielnego zadania inwestycyjnego pod tytułem Modernizacja linii 220 kv Morzyczyn-Police zostanie zamontowany jeden przewód OPGW relacji od SE Morzyczyn do słupa kablowego nr 140 oraz od słupa kablowego nr 141 do SE Police. W ramach oddzielnego zadania inwestycyjnego pod tytułem Budowa linii 220 kv Glinki Recław na odcinku od słupa nr 119 do słupa nr 153 linii 220 kv Morzyczyn Police zostanie zamontowany na dwutorowym odcinku przedmiotowej linii drugi przewód OPGW. W trakcie prac może wystąpić konieczność maksymalnie dwukrotnego zdjęcia przewodów linii i ich ponownego montażu, na skrzyżowaniu z rzeką Odrą celem umożliwienia transportu konstrukcji wielkogabarytowych torem wodnym pod linią. Prace te nie wchodzą w zakres przedmiotu zamówienia. Wykonawca przedmiotu zamówienia jedynie zobowiązany jest do skoordynowania realizacji prac objętych przedmiotem zamówienia, w przypadku wystąpienia konieczności zdjęcia przewodów i ich ponownego montażu. Ewentualne zdjęcie i montaż przewodów nastąpi w terminach uzgodnionych z Wykonawcą przedmiotu zamówienia. W zakres zamówienia wchodzi (uszczegółowienie wymagań w dalszej części dokumentacji): 1. Zrealizowanie wszelkich spraw formalnych i prawnych niezbędnych do zrealizowania inwestycji w tym uzyskanie wszystkich pozwoleń i decyzji wymaganych prawem (pkt 4.1). 2. Prowadzenie działań z zakresu komunikacji społecznej przez cały okres realizacji przedmiotu zamówienia (załącznik 1). 3. Uzyskanie na rzecz Zamawiającego prawa do dysponowania nieruchomościami na cele budowlane. 4. Uzyskanie ostatecznej decyzji o pozwoleniu na budowę. 5. Opracowanie dokumentacji projektowej budowlanej, wykonawczej i uzyskanie opinii Zamawiającego (pkt 4.3). 6. Pozyskanie na rzecz Zamawiającego służebności przesyłu (pkt 4.1). Strona 9 z 34

10 7. Budowa tymczasowych dróg dojazdowych, mostków, placów manewrowych, placów budowy niezbędnych do wykonania inwestycji. 8. Dostosowanie sekcji od słupa nr 139 do słupa nr 140 (projektowany słup kablowy) i od słupa nr 141 (projektowany słup kablowy) do słupa 142 do pracy w temperaturze przewodów fazowych +60 º C przy zachowaniu odległości przewodów fazowych od ziemi i obiektów krzyżowanych zgodnie z wymogami Polskiej normy PN-E-05100:1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa, uwzględniając zapas 0,5 m w odniesieniu do wymagań normy. 9. Przeanalizowanie konieczności zastosowania ochrony przeciwdrganiowej przewodów (w przęśle między istniejącym słupem nr 139, a nowym słupem kablowym 140 oraz w przęśle między istniejącym słupem nr 142, a nowym słupem kablowym nr 141) (pkt 4.10). 10. Zaprojektowanie i wybudowanie dwutorowej linii kablowej 220 kv na odcinku między słupami kablowymi (pkt 4.5). 11. Wykonanie dwóch przewiertów (dla każdego toru oddzielny przewiert) horyzontalnych pod dnem rzeki Odry (Zamawiający nie narzuca trasy) (pkt 4.7). 12. Opracowanie profili przewiertów. 13. Ułożenie kabli na głębokości zgodnie z uzyskanym przez Wykonawcę na rzecz Zamawiającego pozwoleniem Dyrektora właściwego Urzędu Morskiego na układanie podmorskich kabli (wstępne warunki techniczne dotyczące ułożenia kabli pod dnem rzeki Odry określone przez Urząd Morski w Szczecinie posiada Zamawiający i zostaną udostępnione w siedzibie PSE S.A. zainteresowanym Wykonawcom). 14. Montaż dwóch nowych słupów dwutorowych kablowych 220 kv (nr 140 i 141) wraz z fundamentami, uziemieniami, izolacją i osprzętem (pkt 4.15, 4.16, 4.17). 15. Montaż głowic kablowych i ograniczników przepięć na dwutorowych słupach kablowych (pkt 4.5, 4.6). 16. Opracowanie systemu chłodzenia kabli wodą i magazynowania nadmiaru wody wypływającej z przepustów w trakcie jej ogrzewania (w uzasadnionych przypadkach dopuszcza się inny sposób chłodzenia kabli po zatwierdzeniu przez Zamawiającego). 17. Montaż dwóch kabli światłowodowych 48J pomiędzy słupami kablowymi nr 140 i 141 (pkt 4.8). 18. Zabezpieczenie antykorozyjne słupów kablowych i ich fundamentów (pkt 4.13, 4.15). 19. Zabezpieczenie przed kradzieżą słupów kablowych (pkt 4.14). 20. Montaż łańcuchów izolatorów na dwutorowych słupach kablowych nr 140 i 141 oraz na istniejących słupach napowietrznych o numer 139 i 142 od strony skablowania (pkt 4.17). 21. Montaż kompletów oznakowania na słupach kablowych (pkt 4.18). 22. Wykonanie oznakowania dodatkowego na obu stronach rzeki (pkt 4.18). 23. Wykonanie oznakowania trasy linii kablowej. 24. Przebudowa obiektów kolidujących (o ile będzie wymagana) (pkt 4.21). 25. Demontaż i zagospodarowanie odpadów istniejącego fragmentu dwutorowej linii napowietrznej 220 kv na odcinku od słupa nr 140 do słupa nr 141 (z tymi słupami włącznie) o długości ok. 650 m. (pkt 4.4). 26. Zmiana nastaw zabezpieczeń na stacjach w związku z budową linii kablowej (pkt 4.22). 27. Wypłacenie odszkodowań właścicielom nieruchomości. 28. Przeprowadzenie prób i badań odbiorczych. Strona 10 z 34

11 29. Uzyskanie pozwolenia na użytkowanie (o ile będzie wymagane). 30. Opracowanie dokumentacji powykonawczej. 31. Wykonanie ewentualnych kompensat przyrodniczych zgodnie z decyzjami o środowiskowych uwarunkowaniach realizacji inwestycji Termin realizacji zamówienia Inwestycję należy zakończyć w przeciągu 2 lat od zawarcia umowy z Zamawiającym. 3. CHARAKTERYSTYKA ISTNIEJĄCEJ LINII 3.1. Trasa linii (sekcja odciągowa od słupa nr 139 do słupa nr 142) Odcinek linii objęty przedmiotem zamówienia przebiega przez województwo zachodniopomorskie. W tabeli 1 podano wykaz gmin i powiatów, przez które przebiega odcinek przebudowywanego fragmentu linii wraz z numerami stanowisk i długością odcinków. Tabela 1. Wykaz jednostek administracyjnych, przez które przebiega odcinek linii objęty przedmiotem zamówienia Lp. Powiat Gmina Odcinek linii (od stanowiska do stanowiska) Długość odcinka [m] 1. Goleniowski Goleniów M. Szczecin M. Szczecin Szacowana długość około m 3.2. Dane techniczne linii (sekcja odciągowa od słupa nr 139 do słupa nr 142) Tabela 2. Dane techniczne linii (sekcja odciągowa od słupa nr 139 do słupa nr 142) stan obecny Lp. Parametry Opis 1 Długość linii objęta modernizacją od st. 139 do st ,6 m 2 Liczba torów 2 od st. 139 do st Strefa zabrudzeniowa II strefa 4 Strefa klimatyczna I Strona 11 z 34

12 Lp. Parametry Opis 5 Słupy serii M52 (139, 142) SPM54 (140, 141) 6 Izolacja LG 75/24SV i LG 85/24S 7 Przewody fazowe AFL mm 2 8 Przewody odgromowe AFL 1,7 70 mm 2 9 Temperatura graniczna dopuszczalna +40 C 10 Fundamenty Specjalne 11 Uziemienia TU12-10/10 oraz pale rurowe Strona 12 z 34

13 4. OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA 4.1. Sprawy formalno-prawne Wykonawca musi zrealizować wszystkie sprawy formalno-prawne, niezbędne do realizacji zadania, w tym między innymi: 1. Opracować dokumentację formalno-prawną związaną z realizacją zadania (pozwolenia na budowę). 2. Opracować i uzgodnić z Zamawiającym program komunikacji społecznej uwzględniający ustawę o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko. 3. Sprawdzić zgodność planowanej inwestycji z dokumentacją planistyczną gmin (Studium uwarunkowań i kierunków zagospodarowania przestrzennego oraz Miejscowe Plany Zagospodarowania Przestrzennego) i w przypadku braku zgodności złożyć niezbędne wnioski o wprowadzenie przebudowywanego fragmentu linii do dokumentacji planistycznej. 4. Opracować raport o oddziaływaniu przedsięwzięcia na środowisko i uzyskać opinię Zamawiającego. Do obowiązków Wykonawcy należy pozyskanie zgodnie z prawem ostatecznej/ostatecznych decyzji o środowiskowych uwarunkowaniach oraz sprawdzenie ich przez Wykonawcę w kontekście wykonalności. Wypełnienie wszystkich warunków wynikających z tej decyzji. 5. Zapewnić prawo dysponowania nieruchomościami na cele budowlane zgodnie z wymogami ustawy Prawo Budowlane. 6. Uzyskać pozwolenie dyrektora właściwego Urzędu Morskiego. 7. Uzyskać pozwolenie wodno-prawne. 8. Uzyskać wymagane pozwolenia i ostateczne decyzje administracyjne. 9. Uzgodnić realizację prac z właścicielami obiektów zbliżonych i krzyżowanych przez linię. 10. Uzyskać zezwolenia na czasowe zajęcie pasów drogowych, na wyłączenia linii elektroenergetycznych, telekomunikacyjnych, gazowych itp., niezbędnych do realizacji inwestycji na czas wykonywania prac. 11. Pozyskać tytuły prawne zapewniające prawo dostępu PSE S.A. do przebudowywanego fragmentu linii wraz z pasem technologicznym oraz prawo utrzymywania przebudowywanego fragmentu linii na nieruchomościach w zakresie umożliwiającym co najmniej prowadzenie prac eksploatacyjnych dotyczących linii (tj. konserwacyjno-remontowych) oraz usuwanie awarii i dokonywanie modernizacji poprzez uzyskanie: a) służebność przesyłu na rzecz PSE S.A. jako właściciela linii, nieograniczonej w czasie oraz uzyskanie wpisów tych służebności do właściwych ksiąg wieczystych lub, b) trwałego ograniczenia w sposobie korzystania z nieruchomości, oznaczonego na podstawie prawomocnych decyzji administracyjnych wydanych w trybie art. 124 ustawy z dnia r. o gospodarce nieruchomościami (tj. Dz. U. z 2010r. nr 102, poz.651, ze zmianami) lub, c) innych tytułów prawnych w odniesieniu do części linii na obszarach stanowiących morskie wody wewnętrzne. Strona 13 z 34

14 12. Ustanowić notarialnie służebności przesyłu dla słupów kablowych w pasie technologicznym o szerokości 50 m (po 25 m w każdą stronę od osi słupów), zaś dla linii dwutorowej kablowej w pasie technologicznym o szerokości równej 4m dla każdego toru linii kablowej (po 2m w każdą stronę od osi toru linii kablowej). W przypadku posadowienia słupów kablowych poza osią linii napowietrznej (zmiana trasy istniejącej linii) należy ustanowić służebność przesyłu dla przęseł od istniejącego słupa nr 139 do nowego słupa kablowego nr 140 oraz od istniejącego słupa nr 142 do nowego słupa kablowego nr 141 (bez słupów 139 i 142) w pasie technologicznym o szerokości 50 m (po 25m w każdą stronę od osi linii) oraz: a) uzgodnić wzór aktu notarialnego z Zamawiającym, b) ponieść wszystkie koszty związane z ustanowieniem służebności przesyłu z wpisem tych służebności do ksiąg wieczystych działek obciążanych, c) wypłacić stosowne wynagrodzenia i/lub odszkodowania, w tym wypłacić wynagrodzenia i/lub odszkodowania zasądzone wyrokami sądowymi, d) w przypadku, gdy w księdze wieczystej znajdują się działki gruntu, które nie znajdują się w pasie technologicznym linii elektroenergetycznej, należy przed ustanowieniem służebności przesyłu założyć nową księgę wieczystą, do której przeniesione zostaną jedynie działki znajdujące się w pasie technologicznym i dla których ustanowiona zostanie służebność przesyłu. 13. Uzyskać wszelkie niezbędne decyzje administracyjne umożliwiające realizację inwestycji, w tym: a) decyzje o zmianie przeznaczenia i wyłączeniu gruntów z produkcji rolnej i/lub leśnej, o ile zajdzie taka potrzeba, b) ostateczne decyzje administracyjne, w imieniu i na rzecz Zamawiającego, zezwalające Wykonawcy na usunięcie pojedynczych drzew w niezbędnym zakresie dla realizacji inwestycji oraz poniesienie kosztów z tego wynikających, o ile zajdzie taka potrzeba. 14. Zlecić na własny koszt sporządzenie przez biegłych rzeczoznawców posiadających licencję Rzeczoznawcy majątkowego, operatów szacunkowych dotyczących wyceny wartości prawa służebności przesyłu i odszkodowań dla właścicieli wszystkich nieruchomości związanych z realizacją inwestycji elektroenergetycznej. 15. Opracować projekt wykonawczy dla przebudowywanego fragmentu linii i uzyskać opinię Zamawiającego. 16. Ponieść wszelkie opłaty z tytułu pozyskanych decyzji niezbędnych do realizacji inwestycji. 17. Wykonać wszelkie inne czynności niezbędne do realizacji całego zakresu prac Program Komunikacji Społecznej (PKS) Szczegółowe wymagania odnośnie Programu Komunikacji Społecznej zamieszczone są w załączniku 1 pt. Wyciąg z procedury komunikacji społecznej w GK PSE dla inwestycji elektroenergetycznych. Strona 14 z 34

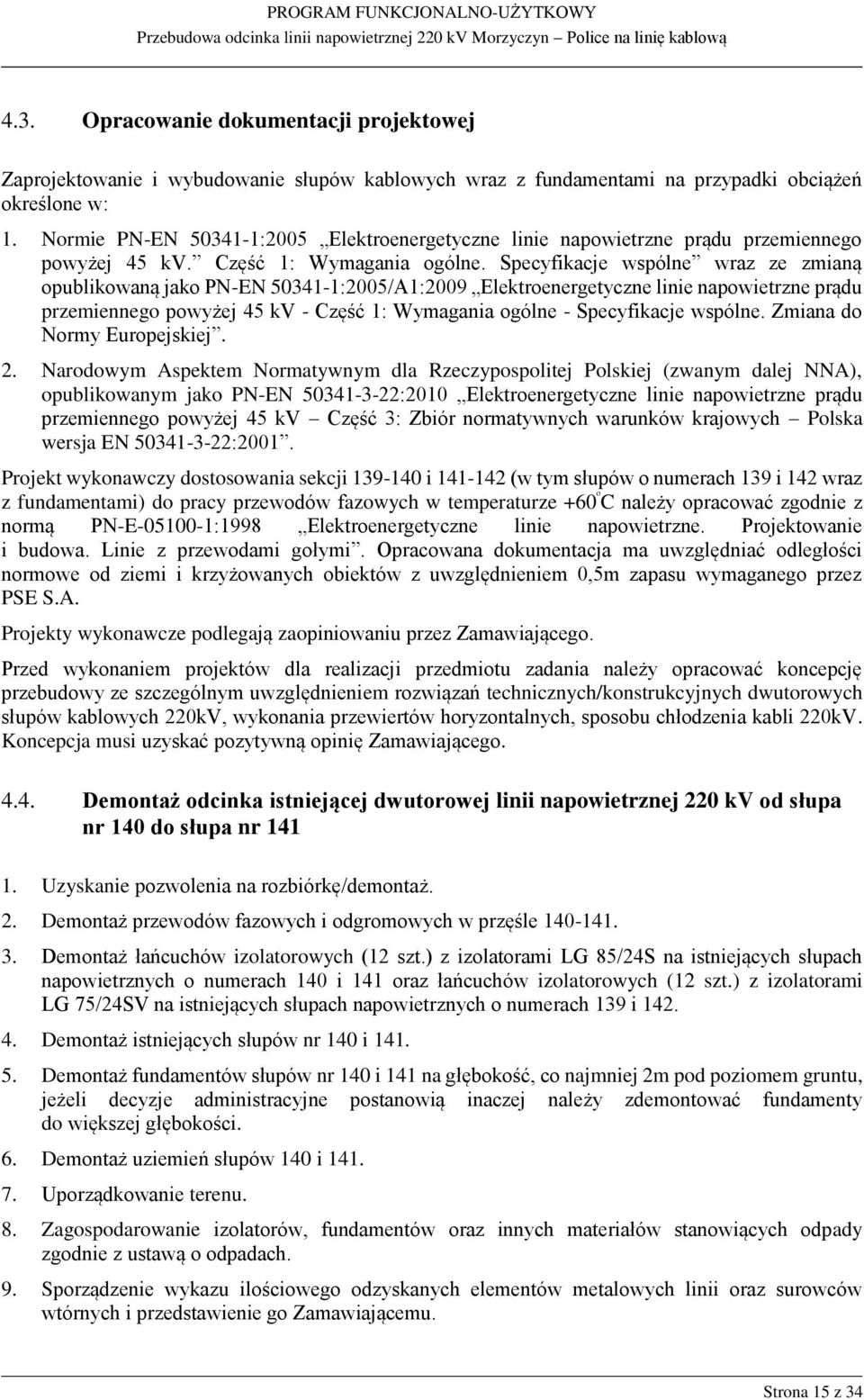

15 4.3. Opracowanie dokumentacji projektowej Zaprojektowanie i wybudowanie słupów kablowych wraz z fundamentami na przypadki obciążeń określone w: 1. Normie PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv. Część 1: Wymagania ogólne. Specyfikacje wspólne wraz ze zmianą opublikowaną jako PN-EN :2005/A1:2009 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv - Część 1: Wymagania ogólne - Specyfikacje wspólne. Zmiana do Normy Europejskiej. 2. Narodowym Aspektem Normatywnym dla Rzeczypospolitej Polskiej (zwanym dalej NNA), opublikowanym jako PN-EN :2010 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 3: Zbiór normatywnych warunków krajowych Polska wersja EN :2001. Projekt wykonawczy dostosowania sekcji i (w tym słupów o numerach 139 i 142 wraz z fundamentami) do pracy przewodów fazowych w temperaturze +60 º C należy opracować zgodnie z normą PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie z przewodami gołymi. Opracowana dokumentacja ma uwzględniać odległości normowe od ziemi i krzyżowanych obiektów z uwzględnieniem 0,5m zapasu wymaganego przez PSE S.A. Projekty wykonawcze podlegają zaopiniowaniu przez Zamawiającego. Przed wykonaniem projektów dla realizacji przedmiotu zadania należy opracować koncepcję przebudowy ze szczególnym uwzględnieniem rozwiązań technicznych/konstrukcyjnych dwutorowych słupów kablowych 220kV, wykonania przewiertów horyzontalnych, sposobu chłodzenia kabli 220kV. Koncepcja musi uzyskać pozytywną opinię Zamawiającego Demontaż odcinka istniejącej dwutorowej linii napowietrznej 220 kv od słupa nr 140 do słupa nr Uzyskanie pozwolenia na rozbiórkę/demontaż. 2. Demontaż przewodów fazowych i odgromowych w przęśle Demontaż łańcuchów izolatorowych (12 szt.) z izolatorami LG 85/24S na istniejących słupach napowietrznych o numerach 140 i 141 oraz łańcuchów izolatorowych (12 szt.) z izolatorami LG 75/24SV na istniejących słupach napowietrznych o numerach 139 i Demontaż istniejących słupów nr 140 i Demontaż fundamentów słupów nr 140 i 141 na głębokość, co najmniej 2m pod poziomem gruntu, jeżeli decyzje administracyjne postanowią inaczej należy zdemontować fundamenty do większej głębokości. 6. Demontaż uziemień słupów 140 i Uporządkowanie terenu. 8. Zagospodarowanie izolatorów, fundamentów oraz innych materiałów stanowiących odpady zgodnie z ustawą o odpadach. 9. Sporządzenie wykazu ilościowego odzyskanych elementów metalowych linii oraz surowców wtórnych i przedstawienie go Zamawiającemu. Strona 15 z 34

16 10. Przeprowadzenie analizy cen za złom oferowanych przez punkty skupu i uzyskanie akceptacji Zamawiającego dla najkorzystniejszej oferty. 11. Dostawa złomu stali i aluminium uzyskanego z rozbiórki linii do zaakceptowanych punktów skupu, (Zamawiający wystawi fakturę dla punktów skupu z terminem płatności 14 dni od daty wystawienia faktury za dostarczony przez Wykonawcę złom stalowy i aluminiowy). 12. Monitorowanie dokonania płatności na rzecz Zamawiającego przez punkty skupu. Wykonawca jest zobowiązany do wprowadzenia zasad racjonalnej gospodarki odpadami zgodnie z głównym aktem prawnym regulującym problem gospodarki odpadami Ustawą z 14 grudnia 2012 r. o odpadach (Dz.U ), w tym między innymi należy również zgodnie z zasadami racjonalnej gospodarki odpadami przewidzieć odpowiednie kontenery na odpady. Należy prowadzić ich segregację. W związku z wykonywaniem prac demontażowych oraz budowlanych, w czasie których powstaną odpady: 1. Wykonawca stanie się wytwórcą odpadów na mocy art.3.1 punkt 32 Ustawy o odpadach, 2. Wykonawca spełni wymagania nałożone na wytwórcę odpadów zawarte ww. Ustawie, w nałożonych przez nią terminach. 3. Wykonawca przedłoży stosowne dokumenty potwierdzające spełnienie wymagań pkt.1 i 2 oraz dokumenty potwierdzające przekazanie, zagospodarowanie lub utylizację powstałych w czasie prac odpadów zgodnie z obowiązującym w tym zakresie prawem. 4. Uzyskane decyzje oraz ww. dokumenty będą stanowiły załącznik do dokumentacji odbiorczej przekazywanej Zamawiającemu Dwutorowa linia kablowa 220 kv oraz osprzęt Należy dobrać, dostarczyć i wybudować dwutorową linię kablową 220 kv spełniające wymagania: a) obciążalność prądowa długotrwała 1300 A, b) maksymalna temperatura żyły dla obciążenia długotrwałego +90 º C, c) żyła powrotna dobrana do prądu jednofazowego zwarcia 40 ka, czas trwania zwarcia 0,6s, d) Zamawiający przewiduje jednostronne uziemienie żył powrotnych kabli. W uzasadnionych przypadkach Zamawiający może zaakceptować inne rozwiązanie, e) umieszczenie w obszarze żył powrotnych kabli 220 kv włókien światłowodowych umożliwiających pomiar w sposób ciągły temperatury linii kablowy (system tworzenia, obliczenia i przesyłu danych nie jest objęty zakresem zamówienia), f) ułożenie kabli fazowych linii kablowej w trójkąt, w osłonie z betonitu (odcinki linii kablowych ułożonych poza przewiertem w ziemi) wraz z niezbędnym oznakowaniem. g) konstrukcja głowicy kablowej 220 kv powinna być o właściwościach termomechanicznych dostosowanych do kabla. Przewiduje się zastosowanie głowicy kablowej 220 kv z izolacja kompozytową. Przy doborze głowicy kablowej 220 kv należy zwrócić uwagę na to, że kabel będzie posiadał wpleciony światłowód w celu monitorowania temperatury pracy linii kablowej na całej jej długości. Należy przewidzieć możliwość montażu i demontażu na słupie głowic kablowych wraz z kablami (konstrukcje pod głowice kablowe na słupie otwarte widłowo). Osprzęt do kabli powinien dobrać producent kabli, a cały system powinien posiadać odpowiednie certyfikaty i badania. Długość drogi upływu głowic kablowych należy dobrać wg normy PN-E-06303:1998 dla strefy zabrudzeniowej II. Należy zapewnić nadzór producenta kabli 220 kv przy Strona 16 z 34

17 układaniu kabli oraz nadzór producenta głowic kablowych przy ich montażu (min. jedna głowica na brygadę). Szczegółowe wymagania techniczne dotyczące kabli 220 kv oraz osprzętu zamieszczono w załączniku nr 2 Specyfikacja techniczna dla linii kablowej 220 kv Ograniczniki przepięć W ramach zakresu przedmiotu zamówienia należy dostarczyć i zamontować na dwutorowych słupach kablowych 4 komplety (12 sztuk) ograniczników przepięć 220 kv. Ograniczniki przepięć powinny być napowietrzne, jednofazowe, beziskiernikowe ZnO, z podstawą izolacyjną i licznikiem dla każdej fazy w osłonie z materiału kompozytowego, przystosowane do montażu na słupach. Wyposażone w urządzenia nadciśnieniowe zabezpieczające przed rozerwaniem w przypadku zwarcia wewnętrznego. Wszystkie części metalowe powinny być zabezpieczone przed korozją. Znamionowy prąd wyładowowczy 8/20 µsek - 20 ka oraz klasa rozładowania linii - 4. Wymagane parametry należy określić na etapie projektu wykonawczego. Ograniczniki przepięć należy dobrać zgodnie z wytycznymi Specyfikacji technicznej ograniczników przepięć 220 kv. Zaleca się aby liczniki zadziałań były wyposażone we wskaźnik upływu prądu i gniazdo do podłączenia miernika pomiaru. Liczniki powinny być instalowane tak, aby możliwe było dokonanie odczytu bez wyłączenia napięcia. Wielkość wymaganego znamionowego prądu wyładowczego Wykonawca jest zobowiązany zweryfikować i dobrać na etapie projektu wykonawczego Przewierty Dla budowy dwutorowej linii kablowej 220 kv Zamawiający przewiduje wykonanie dwóch przewiertów horyzontalnych (po jednym dla każdego toru linii) pod dnem rzeki Odry. Zamawiający nie narzuca trasy linii kablowej i miejsca wykonania przewiertu. Jedynym wymogiem jest lokalizacja słupów kablowych w osi linii napowietrznej lub w dopuszczalnych granicach (dla których nie będzie konieczna wymiana słupów 139 i 142 lub ingerencja w ich fundamenty). W ramach zadania należy pozyskać wszystkie decyzje administracyjne niezbędne do wykonania przewiertów. Przed wykonywaniem przewiertów Wykonawca musi dostarczyć do Zamawiającego projekt realizacji przewiertów wraz z planowanym jego profilem. Średnicę rur zastosowanych do przewiertu Wykonawca musi uzgodnić z producentem kabla 220 kv. Zamawiający przewiduje m.in.: a) zalanie rur (wykonanych z materiału niemagnetycznego) z kablami 220 kv wodą, b) pozostawienie rur kanalizacji pierwotnej i wtórnej kabli światłowodowych oraz rur rezerwowych bez zalewania (w uzasadnionych przypadkach należy z Zamawiającym uzgodnić inny sposób rozwiązania), c) likwidację zgrzewów wewnętrznych rur przewidzianych dla kabli 220 kv, d) wykonanie na obu końcach przewiertów systemu odprowadzania nadmiaru wody wypływającej z przepustów w trakcie jej ogrzewania wraz z możliwością kontroli poziomu i uzupełniania wody w rurach, e) zabezpieczenie ww. systemu odprowadzania przed dostępem osób nieuprawnionych oraz zabezpieczeniem przed negatywnym wpływem warunków atmosferycznych (w tym zalaniem wodą opadową lub powodziową), f) ułożenie kabli fazowych linii kablowej w trójkąt, jak pokazano na rysunku nr 6. Strona 17 z 34

18 W dokumentacji powykonawczej Wykonawca zobowiązany jest zamieścić profile powykonawcze wykonanych przewiertów. Rys. 6. Sposób ułożenia kabli 220 kv, kabli światłowodowych oraz rur. Rysunek poglądowy 4.8. Kable światłowodowe pomiędzy słupami kablowymi nr Pomiędzy słupami kablowymi nr 140 i 141 należy ułożyć dwa kable światłowodowe każdy 48J. Kable światłowodowe prowadzić po jednym dla każdego toru (zgodnie z rys. poglądowym nr 6). Zamawiający przewiduje prowadzenie kabli w kanalizacji pierwotnej i wtórnej z jedną rurą kanalizacji wtórnej stanowiącą rezerwę (zgodnie z rys. poglądowym nr 6). Kable światłowodowe należy zakończyć na słupach kablowych w mufach światłowodowych. Na słupach kablowych należy zgromadzić zapasy kabli światłowodowych po ok 30 m z każdej strony. Kable światłowodowe muszą spełniać wymagania standardowej specyfikacji funkcjonalnej dla kabli światłowodowych. W zakresie sprawdzeń i badań traktu światłowodowego obowiązują wytyczne zawarte w Standardowej specyfikacji funkcjonalnej dla badania traktu światłowodowego 4.9. Regulacja zwisów przewodów fazowych/odgromowych Należy dokonać regulacji naprężeń oraz zwisów przewodów fazowych, odgromowych w sekcjach 139 (istniejący dwutorowy słup napowietrzny)-140 (nowy dwutorowy słup kablowy) i 141 (istniejący dwutorowy słup napowietrzny)-142 (nowy dwutorowy słup kablowy). Należy zachować odległości przewodów fazowych od ziemi i obiektów krzyżowanych zgodnie z wymaganiami Polskiej Normy PN- E-05100:1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa uwzględniające zapas 0,5 metra w odniesieniu do wymagań normy. Należy zapewnić koordynację zwisów pomiędzy przewodami fazowymi i odgromowymi Istniejące przewody i ich ochrona przeciwdragniowa Istniejące przewody odgromowe oraz fazowe z przęseł i należy ponownie zastosować w nowopowstałych przęsłach ze słupami kablowymi (w przypadku stwierdzenia uszkodzeń przewodów należy zastosować przewody nowe lub wykorzystać ze zdemontowanego przęsła ). Strona 18 z 34

19 W przypadku zastosowania nowych przewodów przewody te muszą spełniać wymagania specyfikacji Przewody odgromowe do linii 220 i 400 kv i Przewód stalowo-aluminiowy typu 520-AL1/67-ST1A. Dla przewodów odgromowych i fazowych należy przeanalizować konieczność zastosowania środków czynnej ochrony przeciwdrganiowej przewodów (w przęśle między istniejącym słupem nr 139, a nowym słupem kablowym 140 oraz w przęśle między istniejącym słupem nr 142, a nowym słupem kablowym nr 141), zgodnie z wytycznymi zawartymi w Broszurze Technicznej CIGRE nr 273 Overhead Conductor Safe Design Tension With Respect to Aeolian Vibrations. W przypadku wystąpienia takiej konieczności ochronę przeciwdrganiową należy zrealizować za pomocą tłumików drgań typu Stockbridge a, spełniających wymagania techniczne zawarte w specyfikacji technicznej - Osprzęt do linii 220 kv Wymagania elektryczne Parametry sieci oraz wymagane poziomy napięć probierczych 1. Napięcie znamionowe 220 kv. 2. Najwyższe napięcie robocze 245 kv. 3. Znormalizowane krótkotrwałe wytrzymywane napięcie częstotliwości sieciowej 460 kv (wartość skuteczna). 4. Znamionowe napięcie udarowe piorunowe 1050 kv. 5. Częstotliwość znamionowa 50Hz. 6. Punkt neutralny uziemiony bezpośrednio. 7. Napięcie znamionowe fazowe Uo 127 kv Wytrzymałość zwarciowa Doboru do warunków zwarciowych należy dokonać na podstawie obliczonych dla danej linii wartości prądu zwarcia i czasu trwania zwarcia. Do obliczeń należy przyjąć założenia przedstawione w tabeli 3. Tabela 3. Warunki zwarciowe Rozdzielnia 220 kv Szw 3F 1F 3I0 X0/X1 Czas zwarcia Udział [MVA] [ka] [ka] [ka] [-] [s] Morzyczyn ,4 20,9 20,9 0,93 0,6 Glinki (Police) 900 2,5 2,2 1,7 Strona 19 z 34

20 Rozdzielnia 220 kv Szw 3F 1F 3I0 X0/X1 Czas zwarcia Police ,0 12,8 12,8 1,05 0,6 Glinki (Morzyczyn) ,0 5,7 5, Konstrukcje wsporcze słupów kablowych Dopuszcza się konstrukcje wsporcze zaprojektowane, jako stalowe kratownice przestrzenne lub stalowe pełnościenne rurowe. Słupy wraz z konstrukcjami dodatkowymi wykonać należy w oparciu o zalecenia ze Standardowej Specyfikacji Technicznej Linia napowietrzna 400 kv. Załącznik 1. Słupy. Przy czym w p.7 tej specyfikacji przy określaniu granic stref pracy pod napięciem należy przyjąć wartość 2,5 m. Zamawiający nie przewiduje prób obciążeniowych konstrukcji. Przy projektowaniu konstrukcji wsporczych należy stosować zasady przedstawione w Załączniku 10 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Projektowanie słupów linii na podstawie norm europejskich. Dla słupów nowo projektowanych w ramach niniejszego zamówienia obowiązują następujące wymagania: 1. Odstępy izolacyjne wewnętrzne i zewnętrzne wymiaruje się wg metody empirycznej podanej w NNA z następującymi zastrzeżeniami: a) wartość Del określoną w Tablicy 5.5/PL.1 NNA należy traktować jako minimalną. Wewnętrzne odstępy izolacyjne doziemne powinny być tak dobrane, aby zapewnić wytrzymałość elektryczną układów izolacyjnych określoną w p PF-U, b) linia powinna być tak zaprojektowana, aby odległość asom była odległością pomiędzy górnym a dolnym elementem osprzętu ochronnego najkrótszego łańcucha izolatorów. Podane w p PL.2 NNA wymaganie należy rozumieć w ten sposób, że w każdym zaprojektowanym układzie izolacyjnym linii odległość wewnętrzna pomiędzy częściami pod napięciem a uziemioną konstrukcją przy bezwietrznej pogodzie powinna być co najmniej o 5% większa od asom, c) zewnętrzne odstępy izolacyjne pionowe powinny być zwymiarowane z zapasem 0.5 m w stosunku do wartości określonych w NNA. 2. Dopuszcza się również przyjęcie odstępów izolacyjnych obliczonych zgodnie z Załącznikiem E normy PN-EN :2005 Elektroenergetyczne linie napowietrzne prądu przemiennego powyżej 45 kv Część 1: Wymagania ogólne specyfikacje wspólne. W takim przypadku na etapie opracowania projektu wykonawczego należy przedstawić Zamawiającemu stosowne obliczenia, uzasadniające wybór przyjętych wartości odstępów izolacyjnych. Dodatkowo na słupach kablowych należy zamontować: a) konstrukcje pod głowice kablowe 220 kv i ograniczniki przepięć, b) pomosty montażowe wraz z zamykanymi włazami (wewnątrz słupów na wysokości min. 4m od poziomu góry fundamentu), Strona 20 z 34

21 c) ostrokół z kolcami skierowanymi na zewnątrz słupa (zabezpieczenie przed dostępem osób nieupoważnionych), d) blachy osłonowe dla kabli wchodzących na słup do wysokości ostrokołu, Do projektowania linii należy przyjąć: a) dla konstrukcji wsporczych dodatkowy współczynnik częściowy dla oddziaływań, wynoszący 1,10, b) dla fundamentów dodatkowy współczynnik częściowy dla oddziaływań, zwiększony o 0,05 w stosunku do współczynnika przyjętego dla konstrukcji wsporczych, tzn. 1,15, c) zmniejszone naprężenie przewodów linii, dobrane zgodnie z wymaganiami NNA, punkt i Zamawiający zastrzega sobie prawo do skoreferowania na swój koszt projektu technicznego słupów kablowych 220 kv, w terminie do 6 tygodni od otrzymania projektu do zaopiniowania. W takim przypadku wymagana jest ścisła współpraca Wykonawcy z koreferującym m.in. poprzez udostępnienie niezbędnych danych przyjętych do projektowania słupów Zabezpieczenie antykorozyjne słupów kablowych Należy wykonać zabezpieczenie antykorozyjne słupów kablowych. Konstrukcje kratowe powinny być zabezpieczone przed korozją zgodnie ze Specyfikacją Wymagania Techniczne PSE S.A. dotyczące zabezpieczenia antykorozyjnego konstrukcji stalowych i stalowych ocynkowanych. Należy zastosować system duplex (cynkowanie + malowanie) jako sposób zabezpieczenia antykorozyjnego konstrukcji kratowych. Grubość powłoki cynkowej powinna być zgodna z normą PN-EN ISO 1461:2011. Powłoki cynkowe nanoszone na żeliwo i stal metodą zanurzeniową (cynkowanie jednostkowe) Wymagania i badania. Do doboru systemów malarskich należy przyjąć kategorię korozyjności C4. Zestaw malarski należy wybrać z wykazu zestawów malarskich opublikowanych na stronie internetowej PSE S.A. dopuszczonych do stosowania w roku rozpoczęcia budowy linii. Słupy pełnościenne powinny być ocynkowane zgodnie z normą PN-EN ISO 1461:2011. Wszelkie odstępstwa od powyższego wymagania podlegają akceptacji Zamawiającego. Śruby oraz stopnie włazowe należy ocynkować ogniowo. Nie dopuszcza się stosowania śrub zabezpieczonych antykorozyjnie przez galwanizowanie Zabezpieczenie przed kradzieżą słupów kablowych W przypadku zastosowania konstrukcji kratowych, kątowniki konstrukcji należy zabezpieczyć przed kradzieżą. Do wysokości min. 5 m należy zastosować specjalne nierozbieralne złącza śrubowe lub inne zaakceptowane przez Zamawiającego rozwiązania Fundamenty Fundamenty dla słupów kablowych muszą spełniać wymagania zawarte w Załączniku 2 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Fundamenty. Zabezpieczenie antykorozyjne fundamentów należy wykonać zgodnie z Instrukcją wykonywania napraw i zabezpieczeń antykorozyjnych fundamentów konstrukcji słupów linii elektroenergetycznych najwyższych napięć. Strona 21 z 34

22 Uwarunkowania dodatkowe: Jeżeli zajdzie taka potrzeba należy zaprojektować fundamenty izbicowe o wysokości powyżej poziomu 100 letniej wody powodziowej z uwzględnieniem naporu kry i wody powodziowej oraz zagłębione w gruncie na głębokości zapewniającej stabilną pracę słupa w przypadku zmiany koryta przez rzekę słup w nurcie rzeki. Określenie rodzaju fundamentu, jego kształtu i wymiarów, należy wykonać w oparciu o szczegółowe rozpoznanie rodzaju i stanu gruntów poniżej projektowanego poziomu posadowienia do wymaganej głębokości, zależnej od tego czy jest to fundament stopowy, blokowy czy palowy. W załącznikach znajdują się dokumentacje badań podłoża gruntowego wykonane w sąsiedztwie istniejących słupów nr 140 i 141. Powyższe materiały należy traktować, jako informacyjne Uziemienia słupów kablowych Każdy słup należy wyposażyć w układ uziemiający. Uziemienia powinny być dobrane do warunków zwarciowych występujących w linii. Rezystancja uziemienia dla jednego słupa nie może przekraczać 15 Ω. Wymagania dotyczące uziemień określa Załącznik 3 specyfikacji PSE S.A. Linia napowietrzna 400 kv pt. Uziemienia Izolacja Nowa izolacja ma być dobrana do strefy zabrudzeniowej II. Doboru izolatorów do strefy zabrudzeniowej należy dokonać zgodnie z normą PN-E-06303:1998 Narażenia zabrudzeniowe izolacji napowietrznej i dobór izolatorów do warunków zabrudzeniowych. W przęsłach słup nr 139-słup kablowy nr 140 i słup kablowy nr 141- słup nr 142 należy zastosować nowe izolatory ceramiczne długopniowe z masy C130 z okuciami widlastymi oraz nowy osprzęt izolatorowy stalowy cynkowany ogniowo. Zamawiający nie dopuszcza stosowania łańcuchów ŁO. Podstawowym łańcuchem odciągowym jest łańcuch dwurzędowy typu ŁO2. Należy tak dobrać izolatory, aby nie występowała potrzeba stosowania łańcuchów o większej liczbie rzędów niż 2. W uzasadnionych przypadkach Zamawiający może zaakceptować odstępstwo od tej zasady na etapie projektu wykonawczego. Wielorzędowe łańcuchy izolatorów powinny być tak zaprojektowane, aby zapewnić równy rozkład obciążenia mechanicznego przenoszonego przez łańcuchy na poszczególne rzędy izolatorów, wyeliminować możliwość uszkodzenia izolatorów wskutek bocznych uderzeń przez izolatory z sąsiedniego rzędu oraz zminimalizować siły dynamiczne powstające przy zerwaniu jednego rzędu łańcucha. Na etapie opracowania projektu wykonawczego Wykonawca może skorzystać z rysunków łańcuchów izolatorów stanowiących załącznik do specyfikacji: Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv. Izolatory mają spełniać wymagania Standardowej Specyfikacji Technicznej: Izolatory Liniowe Ceramiczne Długopniowe do Sieci 220 kv. Osprzęt ma spełniać wymagania specyfikacji technicznej: Osprzęt do linii 220 kv. Zastosowanie osprzętu łańcuchów określonego w ww. Specyfikacji nie jest obowiązkowe. Zamawiający dopuści osprzęt równoważny, przy czym przez równoważność należy rozumieć zapewnienie co najmniej: a) takich samych właściwości mechanicznych i elektrycznych łańcuchów, Strona 22 z 34

23 b) takiej samej długości montażowej łańcuchów. Obowiązek wykazania powyższego spoczywa na Wykonawcy. Układ izolacyjny powinien spełniać wymagania elektryczne określone powyżej. Dopuszczalny poziom zakłóceń radioelektrycznych kompletnego układu zawieszenia przewodu, wyznaczony wg normy PN-EN 60437:2007 Badanie zakłóceń radioelektrycznych emitowanych przez izolatory wysokonapięciowe, należy przyjąć jako równy mniejszej wartości spośród: a) wartości dopuszczalnej ustalonej wg zasad podanych w CISPR Radio interference characteristics of overhead power lines and high-voltage equipment Part 2 Methods of measurement and procedure for determining limits, b) 52 db. Prawidłowość zaprojektowania łańcuchów izolatorów i doboru osprzętu musi być potwierdzona następującymi próbami elektrycznymi wykonanymi na kompletnych łańcuchach izolatorów: a) próba napięciowa udarem piorunowym na sucho, b) próba napięciem przemiennym na mokro, c) próba zakłóceń radioelektrycznych, d) próba łukiem elektrycznym prądu przemiennego zgodnie z wymaganiami normy PN-EN 61467:2009 Izolatory do linii napowietrznych. Łańcuchy izolatorów i łańcuchy izolatorów z osprzętem do linii o znamionowym napięciu powyżej 1000 V. Próby łukiem prądu przemiennego. W przypadku zastosowania łańcuchów wg specyfikacji Album zamienników. Łańcuchy z izolatorami długopniowymi porcelanowymi dla istniejących linii elektroenergetycznych 220 i 400 kv Zamawiający nie będzie wymagał przeprowadzania ww. prób. W przypadku zaprojektowania łańcuchów innych niż w ww. specyfikacji, Zamawiający będzie wymagał przeprowadzenia prób, przy czym ich zakres oraz układ badań będą podlegały uzgodnieniu z Zamawiającym na etapie projektu wykonawczego. Wyniki prób podlegają ocenie i akceptacji Zamawiającego. Zamawiający, po zapoznaniu się z projektem łańcuchów z izolatorami długopniowymi, może zrezygnować z niektórych (lub wszystkich) prób lub ograniczyć liczbę łańcuchów podlegających próbom, zwłaszcza, gdy łańcuchy były uprzednio przebadane i stosowane w liniach. Zdemontowane izolatory i osprzęt muszą być zutylizowane przez jednostki do tego uprawnione Oznakowanie linii Należy zamontować nowe tablice ostrzegawcze, torowe, fazowe, numeracyjne i do kontroli z powietrza dla słupów kablowych. Wykonać oznakowanie ostrzegawcze ustawione na lądzie na obu brzegach rzeki w miejscu przebiegu przewodów podwodnych. Tablice ostrzegawcze zakazu kotwiczenia powinny spełniać wymagania Polskiej Normy PN-W z października 1997 r. Tablice wykonać zgodnie ze standardową specyfikacją techniczną Linia napowietrzna 400 kv. Załącznik 9. Oznakowanie Pole elektromagnetyczne W zakresie emisji pola elektromagnetycznego o częstotliwości 50 Hz przebudowywany fragment linii (sekcja odciągowa od słupa nr 139 do słupa nr 142) powinien spełniać wymagania podane Strona 23 z 34

24 w Rozporządzeniu Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U ). Rozporządzenie to podaje wartość natężenia równą 10 kv/m, jako dopuszczalny poziom składowej elektrycznej oraz wartość natężenia 60 A/m jako dopuszczalny poziom składowej magnetycznej dla miejsc dostępnych dla ludzi. Dla terenów przeznaczonych pod zabudowę mieszkaniową Rozporządzenie podaje wartości dopuszczalne równe 1 kv/m oraz 60 A/m odpowiednio dla składowej elektrycznej i magnetycznej pola. Wykonawca powinien przedstawić wykresy rozkładu natężenia pola elektrycznego pod linią (w funkcji odległości od osi linii) dla normalnego układu pracy linii, oraz wykazać, że natężenie pola elektrycznego nie przekracza w żadnym układzie pracy oraz dla przyjętej wysokości zawieszenia przewodów fazowych: a) wartości dopuszczalnej dla miejsc dostępnych dla ludzi w żadnym miejscu pod linią, b) wartości dopuszczalnej dla terenów przeznaczonych pod zabudowę mieszkaniową na granicy standardowego pasa technologicznego linii. Wykonawca powinien przedstawić również analogiczne wykresy rozkładu natężenia pola magnetycznego pod linią z zaznaczeniem wartości maksymalnej oraz wartości na granicy standardowego pasa technologicznego linii. Do obliczania pola magnetycznego należy przyjąć prąd równy 1300 A na fazę. Miejsca pomiarów kontrolnych pola elektromagnetycznego, należy uzgodnić z Zamawiającym. Liczba punktów pomiarowych powinna pozwalać na wyznaczenie rozkładu pola w formie, o której mowa powyżej. W zależności od konstrukcji linii i jej otoczenia Zamawiający zastrzega sobie prawo do wyznaczenia dodatkowych miejsc do wykonania pomiarów kontrolnych. Zamawiający wymaga, aby linia kablowa była tak zaprojektowana, aby wartość pola magnetycznego nie przekraczała 60 A/m na powierzchni ziemi, przy przepływie przez linię prądu równego dopuszczalnej długotrwałej obciążalności linii wg p Spełnienie powyższego wymagania należy wykazać drogą obliczeniową, Wykonawca powinien przedstawić wykresy rozkładu natężenia pola magnetycznego nad linią kablową na powierzchni ziemi (nie dotyczy trasy linii kablowej pod dnem rzeki) Oddziaływanie na odbiór radiowy i telewizyjny Dopuszczalny poziom natężenia pola zakłóceń, mierzony w warunkach eksploatacyjnych w odległości 20 m od rzutu poziomego najbliższego przewodu linii (dla przebudowywanego fragmentu linii), nie może przekraczać wartości podanych w normie PN-77/E "Przemysłowe zakłócenia radioelektryczne. Elektroenergetyczne linie i stacje wysokiego napięcia. Dopuszczalny poziom zakłóceń. Ogólne wymagania i badania terenowe" Przebudowa obiektów kolidujących (o ile będzie wymagana) Zakres prac obejmuje m.in.: Strona 24 z 34

25 1. Uzyskanie od właścicieli obiektów kolidujących warunków przebudowy i przekazanie ich Zamawiającemu do Wiadomości, uzyskanie zgody właścicieli obiektów kolidujących na planowany sposób przebudowy. 2. Załatwienie spraw formalno-prawnych niezbędnych do przebudowy, opracowanie i uzgodnienie z właścicielami obiektów kolidujących projektów budowlanych przebudowy wraz z uzyskaniem decyzji i uzgodnień wymaganych zgodnie z obowiązującymi przepisami prawa oraz uzgodnienie warunków realizacji przebudów i trybu przekazania przebudowanych obiektów do eksploatacji. 3. Wykonanie przebudowy obiektów kolidujących. 4. Opracowanie projektów powykonawczych. 5. Doprowadzenie do odbiorów końcowych przebudowywanych obiektów przez ich właścicieli Zmiana nastaw zabezpieczeń na stacjach w związku z budową linii kablowej. Prace związane ze zmianą nastaw zabezpieczeń należy przeprowadzić na stacjach Morzyczyn i Police. Stacja 400/220/110 kv Morzyczyn zlokalizowana jest w miejscowości Morzyczyn przy ul. Energetyków, województwo zachodniopomorskie, powiat Stargardzki, gmina Kobylanka. Stacja posiada dwóch współwłaścicieli, którymi są Polskie Sieci Elektroenergetyczne S.A. i Enea Operator Sp. z o.o. Stacja 220/110 kv Police zlokalizowana jest w miejscowości Police przy ul. Piotra i Pawła, województwo zachodniopomorskie, powiat Policki, gmina Police. Właścicielem stacji są Zakłady Chemiczne Police S.A. W ramach zadania należy: 1. Przedstawić obliczenia z podaniem narzędzi i metod obliczeń. 2. Uzgodnić z właścicielami nastawy zabezpieczeń EAZ. 3. Wprowadzić uzgodnione nastawy do zabezpieczeń EAZ. 4. Wykonać wszystkie sprawdzenia w zakresie rozruchu urządzeń EAZ i dopuszczenia ich do eksploatacji. Strona 25 z 34

26 5. WARUNKI ODBIORU PRAC ORAZ PRACE KOŃCOWE NA LINII 5.1. Prace końcowe W tym między innymi: 1. Uporządkowanie terenu budowy oraz wykonanie mikroniwelacji i makroniwelacji terenu na stanowiskach słupów. 2. Realizacja zapisów uzyskanych pozwoleń i ostatecznych decyzji, jeżeli dotyczy, w zakresie nałożonych warunków realizacji inwestycji. 3. Wypłata odszkodowań lub naprawa szkód powstałych w trakcie realizacji inwestycji. 4. Wykonanie badań traktów światłowodowych. 5. Wykonanie pomiarów parametrów elektrycznych linii. 6. Udział w załączeniu linii do pracy w ruchu próbnym i przeprowadzanych w jego trakcie próbach napięciowych i obciążeniowych. 7. Wykonanie pomiarów pola elektrycznego i magnetycznego. 8. Opracowanie dokumentacji powykonawczej, aktualizacja instrukcji eksploatacji linii, inwentaryzacji geodezyjnej oraz aktualizacja paszportu i profili linii w zakresie obejmującym fragment przebudowywanej linii. 9. Wprowadzenie trasy fragmentu przebudowanej linii do państwowych zasobów geodezyjnych. 10. Usunięcie z państwowych zasobów geodezyjnych zdemontowanej części linii. 11. Dokonanie zgłoszenia instalacji na podstawie Rozporządzenia Ministra Środowiska z dnia 2 lipca 2010 w sprawie zgłoszenia instalacji wytwarzających pola magnetyczne i przygotowanie związanej z tym odpowiedniej dokumentacji. 12. Przesłanie informacji zawartych w zgłoszeniu, o których mowa powyżej Państwowemu Wojewódzkiemu Inspektoratowi Sanitarnemu. 13. Poinformowanie Wojewódzkiego Inspektora Ochrony Środowiska na 30 dni przed terminem oddania do użytkowania o planowanym terminie oddania obiektu do użytkowania i zakończenia rozruchu instalacji. 14. Uzyskanie ostatecznej decyzji administracyjnej o pozwoleniu na użytkowanie fragmentu przebudowywanej linii (jeśli dotyczy) lub zgłoszenie do organów nadzoru budowlanego o planowanym przystąpieniu do użytkowania fragmentu przebudowywanej linii oraz uzyskanie potwierdzenia o braku uwag do zgłoszenia. 15. Wykonanie wszystkich zaleceń wynikających z uzyskanych decyzji. 16. Udział w odbiorze końcowym Warunki odbioru prac 1. Wraz ze zgłoszeniem do odbioru częściowego/końcowego etapu prac Wykonawca zobowiązany jest przekazać atesty na dostarczone materiały, wyniki badań kontrolno-odbiorczych oraz prób zgodnych ze specyfikacjami oraz dokumentację potwierdzającą: a) poprawność montażu: fundamentów, słupów, uziemień, izolatorów, przewodów, Strona 26 z 34

27 b) poprawność wykonania powłoki cynkowej i malarskiej na konstrukcjach wsporczych linii, c) poprawność wykonania zabezpieczenia antykorozyjnego fundamentów, d) poprawność wykonania zabezpieczenia antykradzieżowego konstrukcji wsporczych, e) wykonanie prac związanych z pozyskaniem prawa do dysponowania nieruchomościami do celów budowlanych z potwierdzeniem wypłaty wynagrodzeń, f) wykonanie prac związanych z ustanowieniem służebności przesyłu dla budowy i eksploatacji fragmentu przebudowywanej linii, g) wykonanie prac zgodnie z wymaganiami i standardami Zamawiającego, h) potwierdzenie przekazania do utylizacji odpadów pochodzących z demontażu, i) przedstawić dane gwarantowane oferowanej aparatury 220 kv wraz z jej parametrami wypełniając formularze zawarte w poszczególnych Standardowych Specyfikacjach Technicznych PSE S.A. 2. Warunkiem zgłoszenia fragmentu przebudowywanej linii do sprawdzenia technicznego jest: a) zakończenie prac budowlano-montażowych linii i powiązanie jej z KSE, b) usunięcie wszystkich wad i usterek na linii stwierdzonych w protokołach odbiorów częściowych etapów prac, limitujących załączenie linii pod napięcie, c) przedłożenie protokołów z pomiarów parametrów elektrycznych linii, d) przedłożenie wyników badań potwierdzających poprawność wykonania traktu światłowodowego w zakresie realizowanym przez Wykonawcę, e) przedłożenie wyników wykonanych pomontażowych badań linii kablowej, f) przedłożenie Zamawiającemu protokołów odbiorów przebudowy obiektów kolidujących przez ich właścicieli obiektów (jeżeli dotyczy). g) wykonanie niezbędnej wycinki: pojedynczych drzew i krzewów (jeżeli dotyczy), 3. Warunkiem przekazania linii do testów oraz prób napięciowych i obciążeniowych jest dokonanie przez Zamawiającego przy udziale Wykonawcy sprawdzenia technicznego fragmentu przebudowywanej linii w zakresie zgodności z wymaganiami Zamawiającego oraz zgodności z opracowanymi przez Wykonawcę oraz pozytywnie zaopiniowanymi przez Zamawiającego rozwiązaniami technicznymi określonymi w projektach budowlanych oraz projektach wykonawczych. Podpisany przez Zamawiającego protokół sprawdzenia technicznego fragmentu przebudowywanej linii będzie stanowić podstawę do rozpoczęcia wykonywania na linii prób napięciowych i obciążeniowych. 4. Warunkiem zgłoszenia fragmentu przebudowywanej linii do odbioru końcowego jest: a) zakończenie z wynikiem pozytywnym prób napięciowych i obciążeniowych linii, b) potwierdzenie protokolarnie przez Zamawiającego usunięcia ewentualnych wad i usterek powstałych w czasie prób napięciowych i obciążeniowych, c) przekazanie Zamawiającemu pozyskanej przez Wykonawcę w imieniu i na rzecz Zamawiającego ostatecznej decyzji administracyjnej udzielającej pozwolenia na użytkowanie fragmentu przebudowywanej linii (o ile będzie wymagane) lub pism zawiadamiających o rozpoczęciu użytkowania z potwierdzeniem organów nadzoru budowlanego o braku uwag, d) przedłożenie wyników pomiarów pola elektrycznego i magnetycznego, e) przedłożenie dokumentacji powykonawczej linii, Strona 27 z 34
