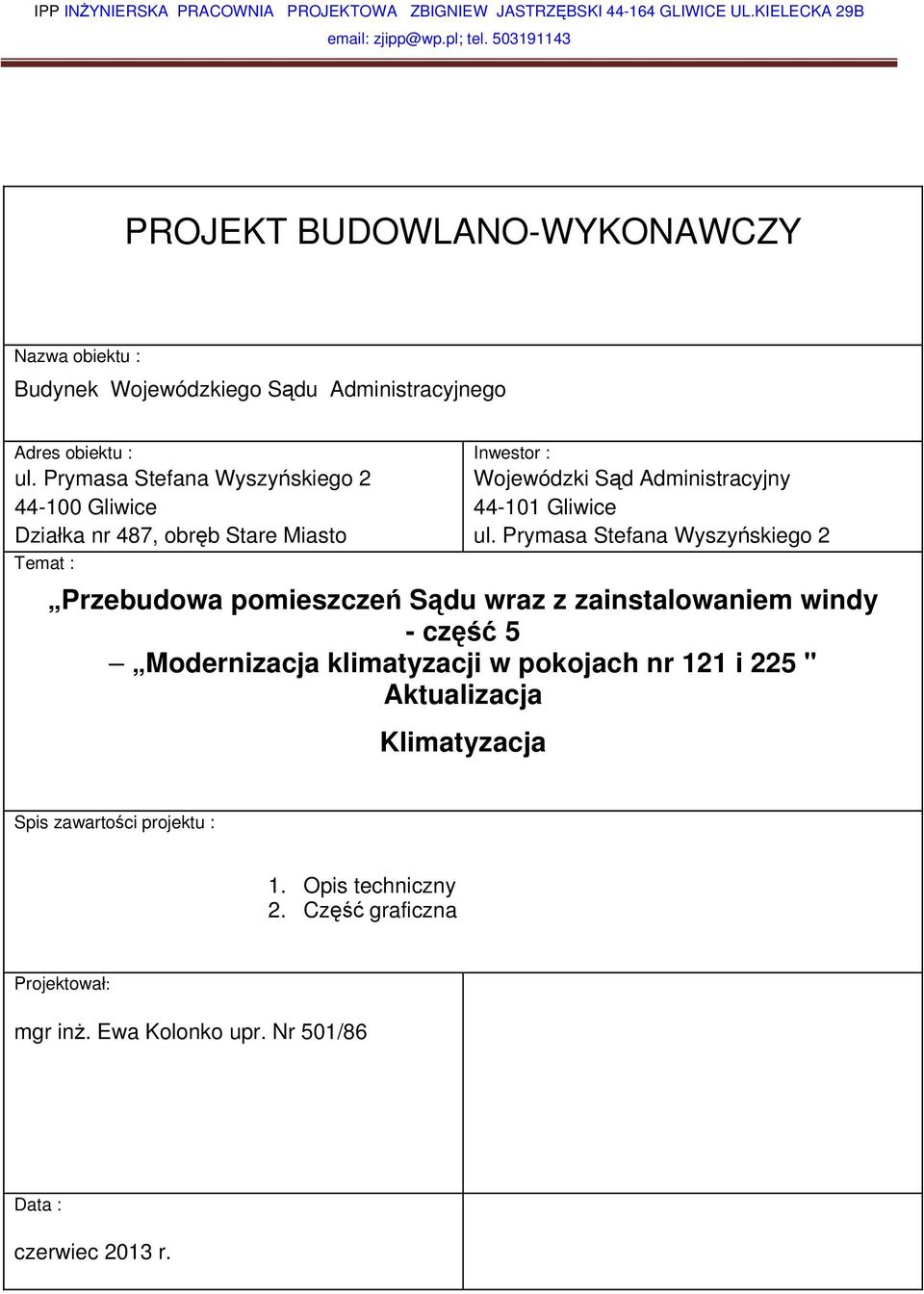

1 PROJEKT BUDOWLANO-WYKONAWCZY Nazwa obiektu : Budynek Wojewódzkiego Sądu Administracyjnego Adres obiektu : ul. Prymasa Stefana Wyszyńskiego Gliwice Działka nr 487, obręb Stare Miasto Temat : Inwestor : Wojewódzki Sąd Administracyjny Gliwice ul. Prymasa Stefana Wyszyńskiego 2 Przebudowa pomieszczeń Sądu wraz z zainstalowaniem windy - część 5 Modernizacja klimatyzacji w pokojach nr 121 i 225 " Aktualizacja Klimatyzacja Spis zawartości projektu : 1. Opis techniczny 2. Część graficzna Projektował: mgr inż. Ewa Kolonko upr. Nr 501/86 Data : czerwiec 2013 r.

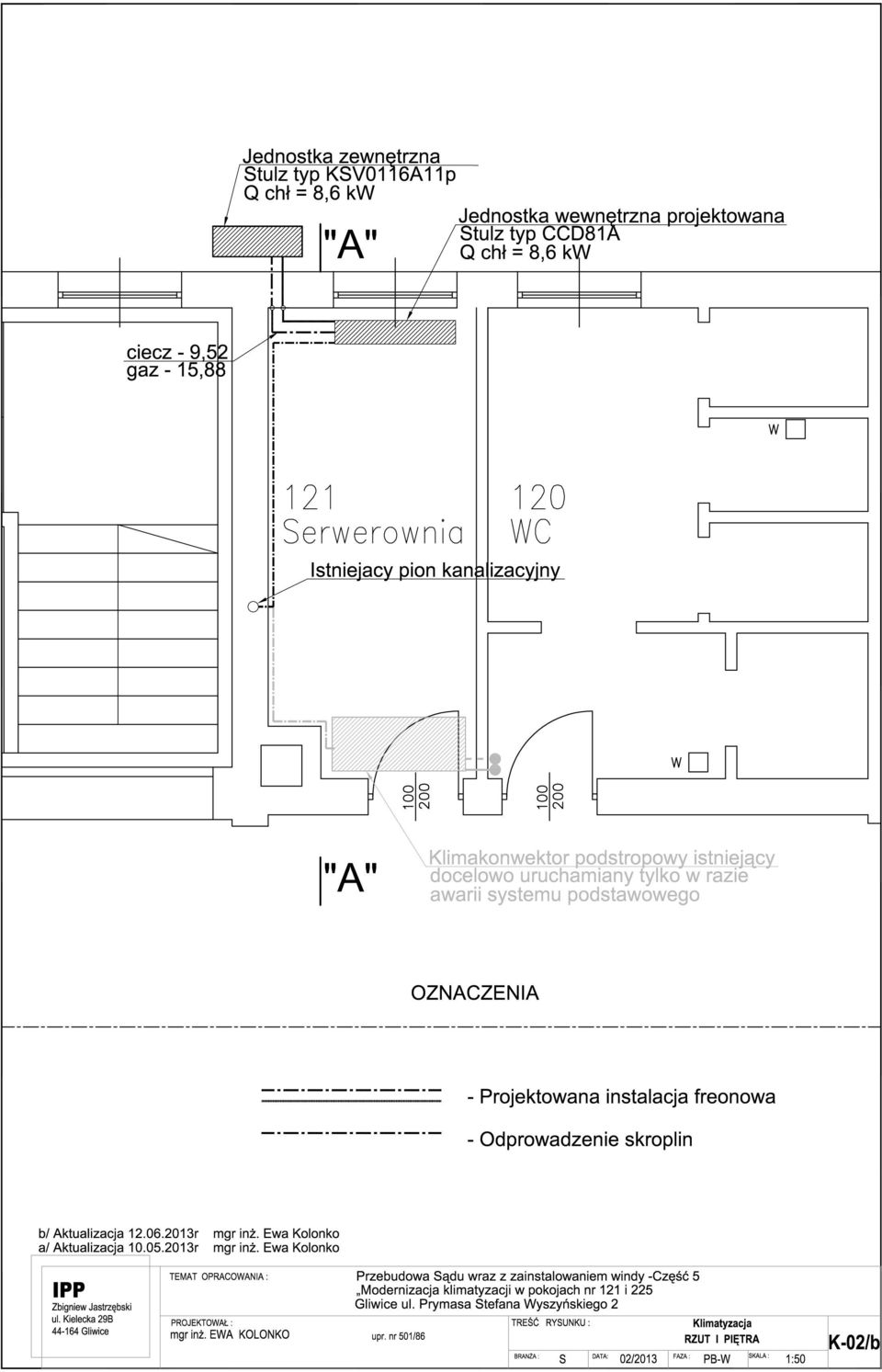

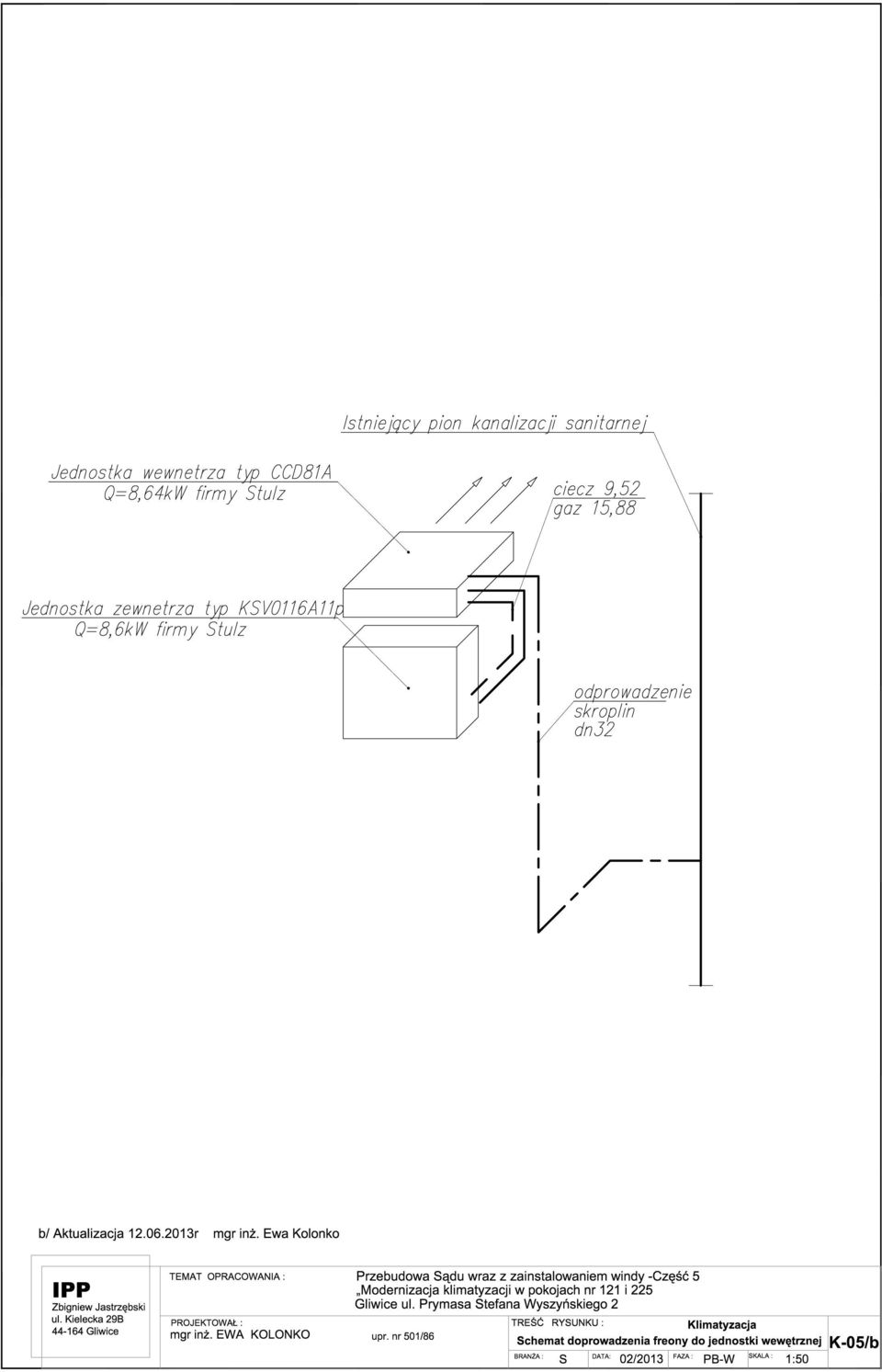

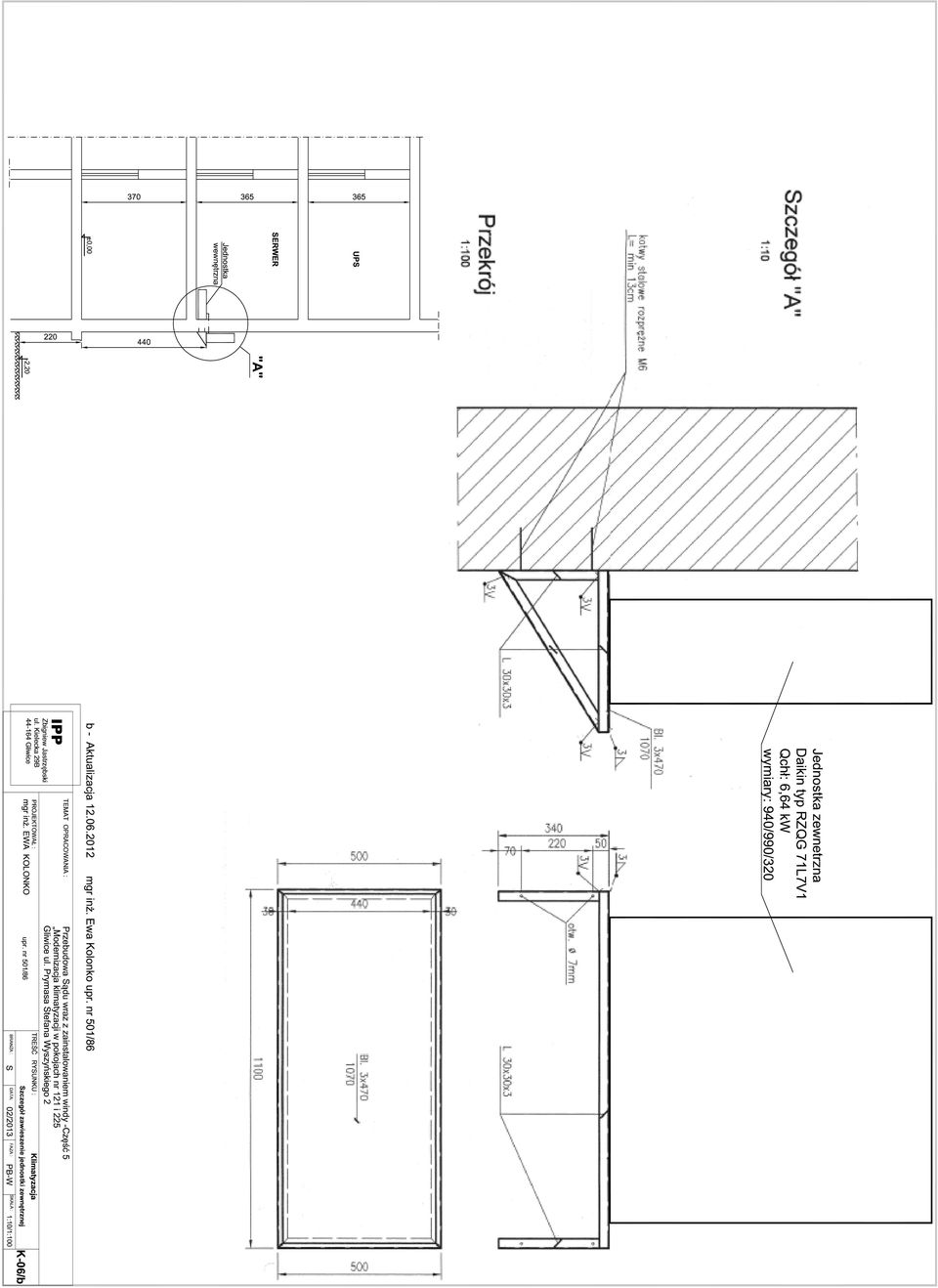

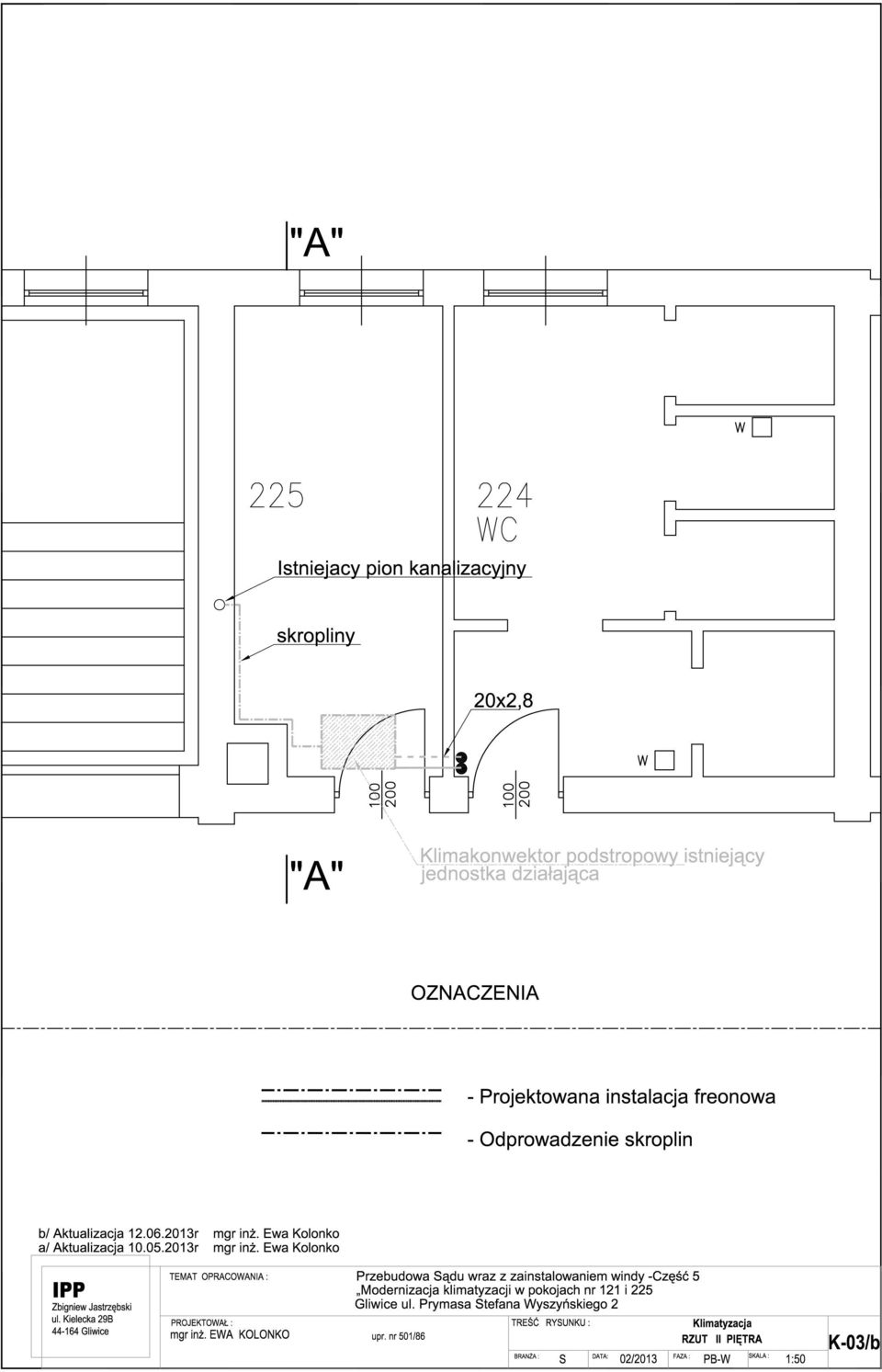

2 CZĘŚĆ TEKSTOWA. A. Opis techniczny. 1. Wstęp Założenia projektowe 1.2. Podstawa opracowania 1.3. Charakterystyka obiektu 1.4. Zakres opracowania 2. Rozwiązania projektowe 2.1. Klimatyzacja - układ freonowy 2.2. Odprowadzenie skroplin 3. Wytyczne branżowe 3.1. Wytyczne budowlane 3.2. Wytyczne elektryczne 4. Wykonawstwo, próby, odbiory, zagadnienia BHP 5. Zestawienie producentów urządzeń 6. Uwagi końcowe B. Zestawienie materiałów C. Karty katalogowe urządzeń. SPIS RYSUNKÓW. K-02/b - Klimatyzacja Rzut piętra K-03/b - Klimatyzacja Rzut I piętra K-05/b - Klimatyzacja Schemat doprowadzenia freonu do jednostki wewnętrznej K-06/b - Klimatyzacja Szczegół zawieszenie jednostki zewnętrznej A. OPIS TECHNICZNY 1. Wstęp Przedmiot opracowania. Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji klimatyzacji w pomieszczeniach technicznym nr121 (serwer) i 225 (ksero) Wojewódzkiego Sądu Administracyjnego w Gliwicach. Inwestor: Wojewódzki Sąd Administracyjny w Gliwicach Obiekt: Budynek W.S.A. w Gliwicach przy ul. Stefana Wyszyńskiego Podstawa opracowania. Projekt wykonawczy instalacji klimatyzacji pomieszczeń technicznych w budynku W.S.A. w Gliwicach opracowano na podstawie : - Zlecenie Inwestora - Projektu architektoniczno - budowlanego - Wytycznych Inwestora - Inwentaryzacja istniejących urządzeń - Katalogów firm zastosowanych urzadzeń - Obowiązujących norm i przepisów Charakterystyka obiektu Budynek W.S.A. w Gliwicach jest budynkiem czterokondygnacyjnym, murowanym z cegły. Budynek jest wyposażony w instalację c.o. wod- kan. wentylację i klimatyzację, i instalację elektryczną. 1

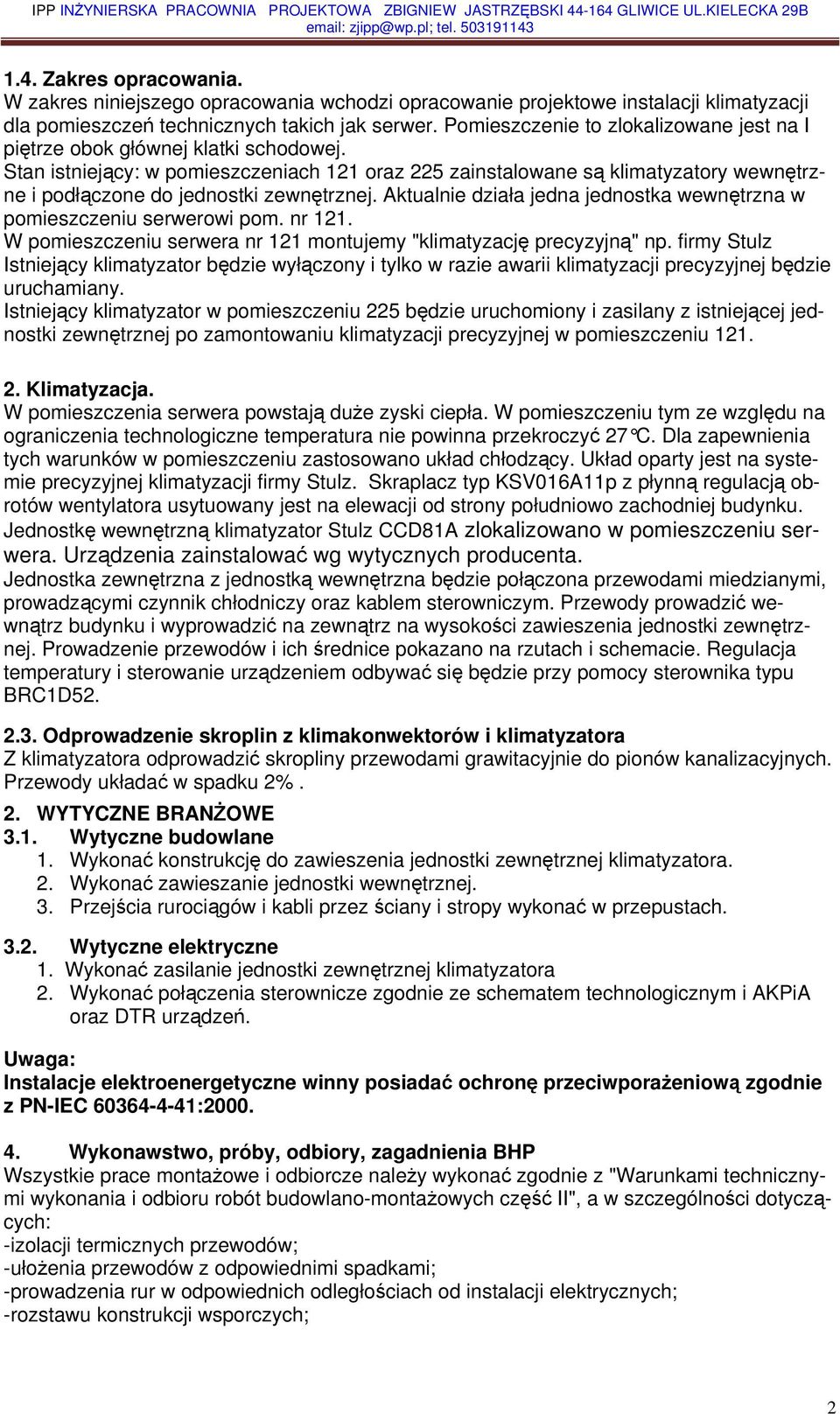

3 1.4. Zakres opracowania. W zakres niniejszego opracowania wchodzi opracowanie projektowe instalacji klimatyzacji dla pomieszczeń technicznych takich jak serwer. Pomieszczenie to zlokalizowane jest na I piętrze obok głównej klatki schodowej. Stan istniejący: w pomieszczeniach 121 oraz 225 zainstalowane są klimatyzatory wewnętrzne i podłączone do jednostki zewnętrznej. Aktualnie działa jedna jednostka wewnętrzna w pomieszczeniu serwerowi pom. nr 121. W pomieszczeniu serwera nr 121 montujemy "klimatyzację precyzyjną" np. firmy Stulz Istniejący klimatyzator będzie wyłączony i tylko w razie awarii klimatyzacji precyzyjnej będzie uruchamiany. Istniejący klimatyzator w pomieszczeniu 225 będzie uruchomiony i zasilany z istniejącej jednostki zewnętrznej po zamontowaniu klimatyzacji precyzyjnej w pomieszczeniu Klimatyzacja. W pomieszczenia serwera powstają duże zyski ciepła. W pomieszczeniu tym ze względu na ograniczenia technologiczne temperatura nie powinna przekroczyć 27 C. Dla zapewnienia tych warunków w pomieszczeniu zastosowano układ chłodzący. Układ oparty jest na systemie precyzyjnej klimatyzacji firmy Stulz. Skraplacz typ KSV016A11p z płynną regulacją obrotów wentylatora usytuowany jest na elewacji od strony południowo zachodniej budynku. Jednostkę wewnętrzną klimatyzator Stulz CCD81A zlokalizowano w pomieszczeniu serwera. Urządzenia zainstalować wg wytycznych producenta. Jednostka zewnętrzna z jednostką wewnętrzna będzie połączona przewodami miedzianymi, prowadzącymi czynnik chłodniczy oraz kablem sterowniczym. Przewody prowadzić wewnątrz budynku i wyprowadzić na zewnątrz na wysokości zawieszenia jednostki zewnętrznej. Prowadzenie przewodów i ich średnice pokazano na rzutach i schemacie. Regulacja temperatury i sterowanie urządzeniem odbywać się będzie przy pomocy sterownika typu BRC1D Odprowadzenie skroplin z klimakonwektorów i klimatyzatora Z klimatyzatora odprowadzić skropliny przewodami grawitacyjnie do pionów kanalizacyjnych. Przewody układać w spadku 2%. 2. WYTYCZNE BRANŻOWE 3.1. Wytyczne budowlane 1. Wykonać konstrukcję do zawieszenia jednostki zewnętrznej klimatyzatora. 2. Wykonać zawieszanie jednostki wewnętrznej. 3. Przejścia rurociągów i kabli przez ściany i stropy wykonać w przepustach Wytyczne elektryczne 1. Wykonać zasilanie jednostki zewnętrznej klimatyzatora 2. Wykonać połączenia sterownicze zgodnie ze schematem technologicznym i AKPiA oraz DTR urządzeń. Uwaga: Instalacje elektroenergetyczne winny posiadać ochronę przeciwporażeniową zgodnie z PN-IEC : Wykonawstwo, próby, odbiory, zagadnienia BHP Wszystkie prace montażowe i odbiorcze należy wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych część II", a w szczególności dotyczących: -izolacji termicznych przewodów; -ułożenia przewodów z odpowiednimi spadkami; -prowadzenia rur w odpowiednich odległościach od instalacji elektrycznych; -rozstawu konstrukcji wsporczych; 2

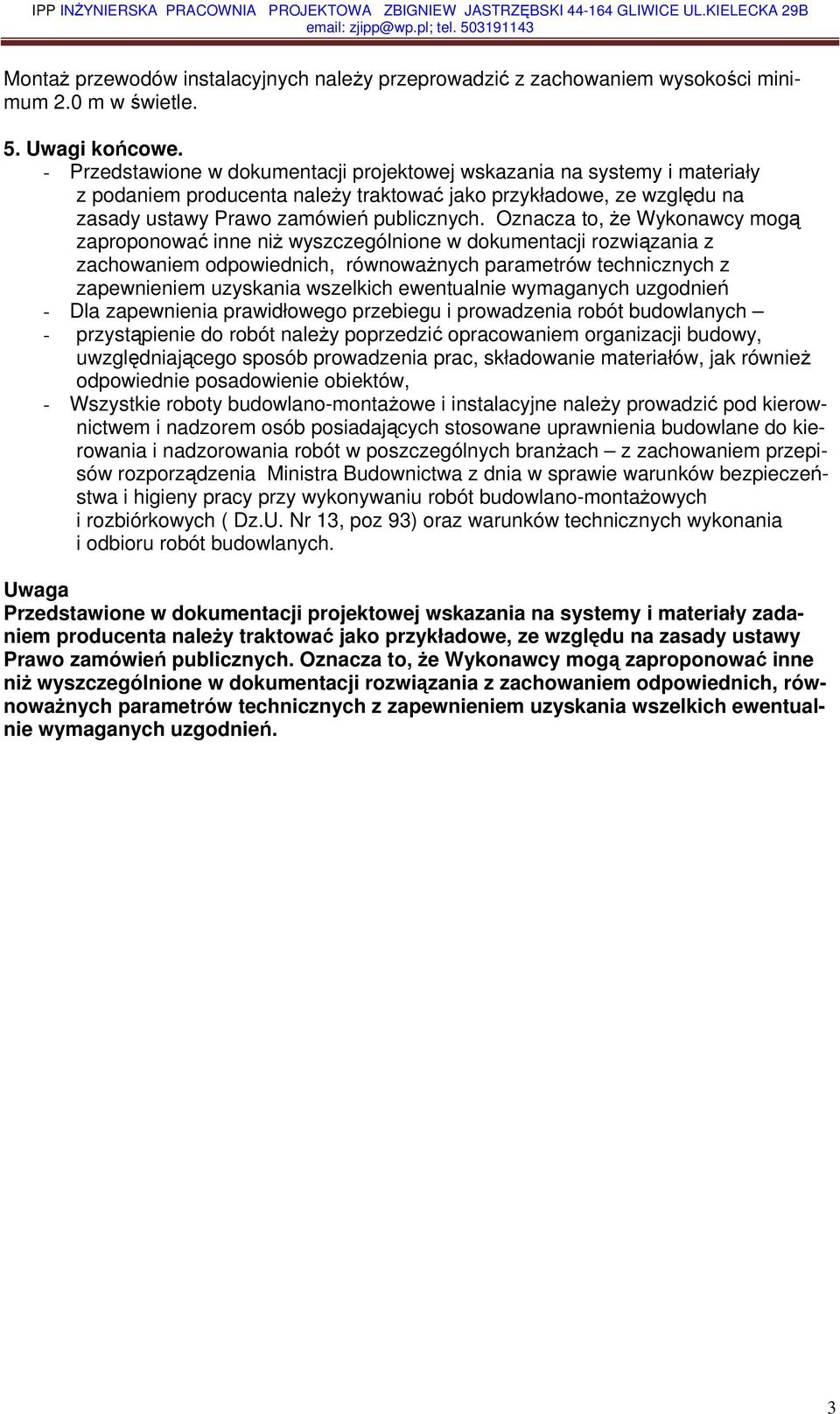

4 Montaż przewodów instalacyjnych należy przeprowadzić z zachowaniem wysokości minimum 2.0 m w świetle. 5. Uwagi końcowe. - Przedstawione w dokumentacji projektowej wskazania na systemy i materiały z podaniem producenta należy traktować jako przykładowe, ze względu na zasady ustawy Prawo zamówień publicznych. Oznacza to, że Wykonawcy mogą zaproponować inne niż wyszczególnione w dokumentacji rozwiązania z zachowaniem odpowiednich, równoważnych parametrów technicznych z zapewnieniem uzyskania wszelkich ewentualnie wymaganych uzgodnień - Dla zapewnienia prawidłowego przebiegu i prowadzenia robót budowlanych - przystąpienie do robót należy poprzedzić opracowaniem organizacji budowy, uwzględniającego sposób prowadzenia prac, składowanie materiałów, jak również odpowiednie posadowienie obiektów, - Wszystkie roboty budowlano-montażowe i instalacyjne należy prowadzić pod kierownictwem i nadzorem osób posiadających stosowane uprawnienia budowlane do kierowania i nadzorowania robót w poszczególnych branżach z zachowaniem przepisów rozporządzenia Ministra Budownictwa z dnia w sprawie warunków bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych ( Dz.U. Nr 13, poz 93) oraz warunków technicznych wykonania i odbioru robót budowlanych. Uwaga Przedstawione w dokumentacji projektowej wskazania na systemy i materiały zadaniem producenta należy traktować jako przykładowe, ze względu na zasady ustawy Prawo zamówień publicznych. Oznacza to, że Wykonawcy mogą zaproponować inne niż wyszczególnione w dokumentacji rozwiązania z zachowaniem odpowiednich, równoważnych parametrów technicznych z zapewnieniem uzyskania wszelkich ewentualnie wymaganych uzgodnień. 3

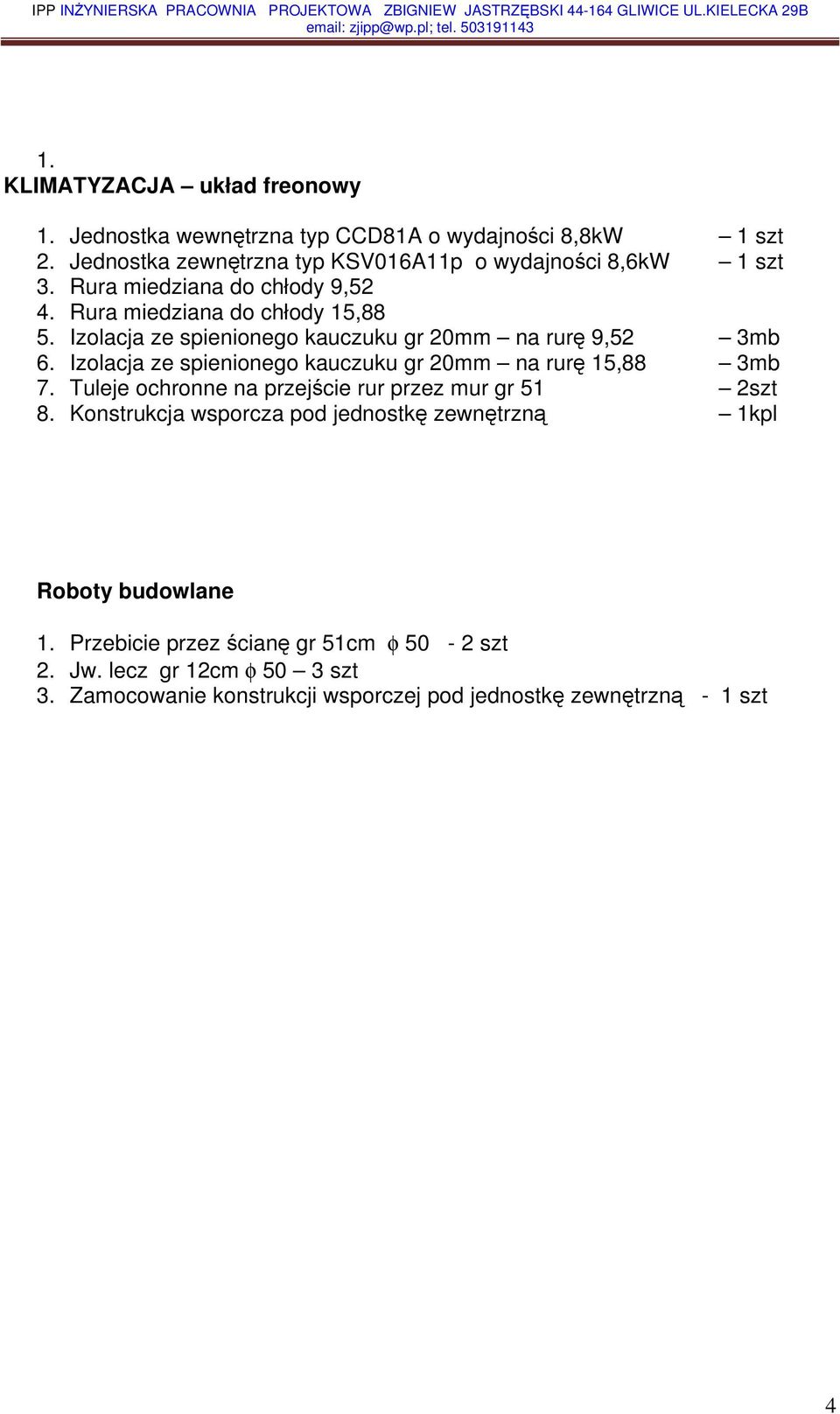

5 1. KLIMATYZACJA układ freonowy 1. Jednostka wewnętrzna typ CCD81A o wydajności 8,8kW 1 szt 2. Jednostka zewnętrzna typ KSV016A11p o wydajności 8,6kW 1 szt 3. Rura miedziana do chłody 9,52 4. Rura miedziana do chłody 15,88 5. Izolacja ze spienionego kauczuku gr 20mm na rurę 9,52 3mb 6. Izolacja ze spienionego kauczuku gr 20mm na rurę 15,88 3mb 7. Tuleje ochronne na przejście rur przez mur gr 51 2szt 8. Konstrukcja wsporcza pod jednostkę zewnętrzną 1kpl Roboty budowlane 1. Przebicie przez ścianę gr 51cm φ 50-2 szt 2. Jw. lecz gr 12cm φ 50 3 szt 3. Zamocowanie konstrukcji wsporczej pod jednostkę zewnętrzną - 1 szt 4
