Instrukcja demontażu zespołu piorącego w pralce Ariston Hotpoint WMD722

Transkrypt

1 Instrukcja demontażu zespołu piorącego w pralce Ariston Hotpoint WMD722 Copyright by TOMIKA SERWIS sp. z o.o. z siedzibą w Rydułtowach

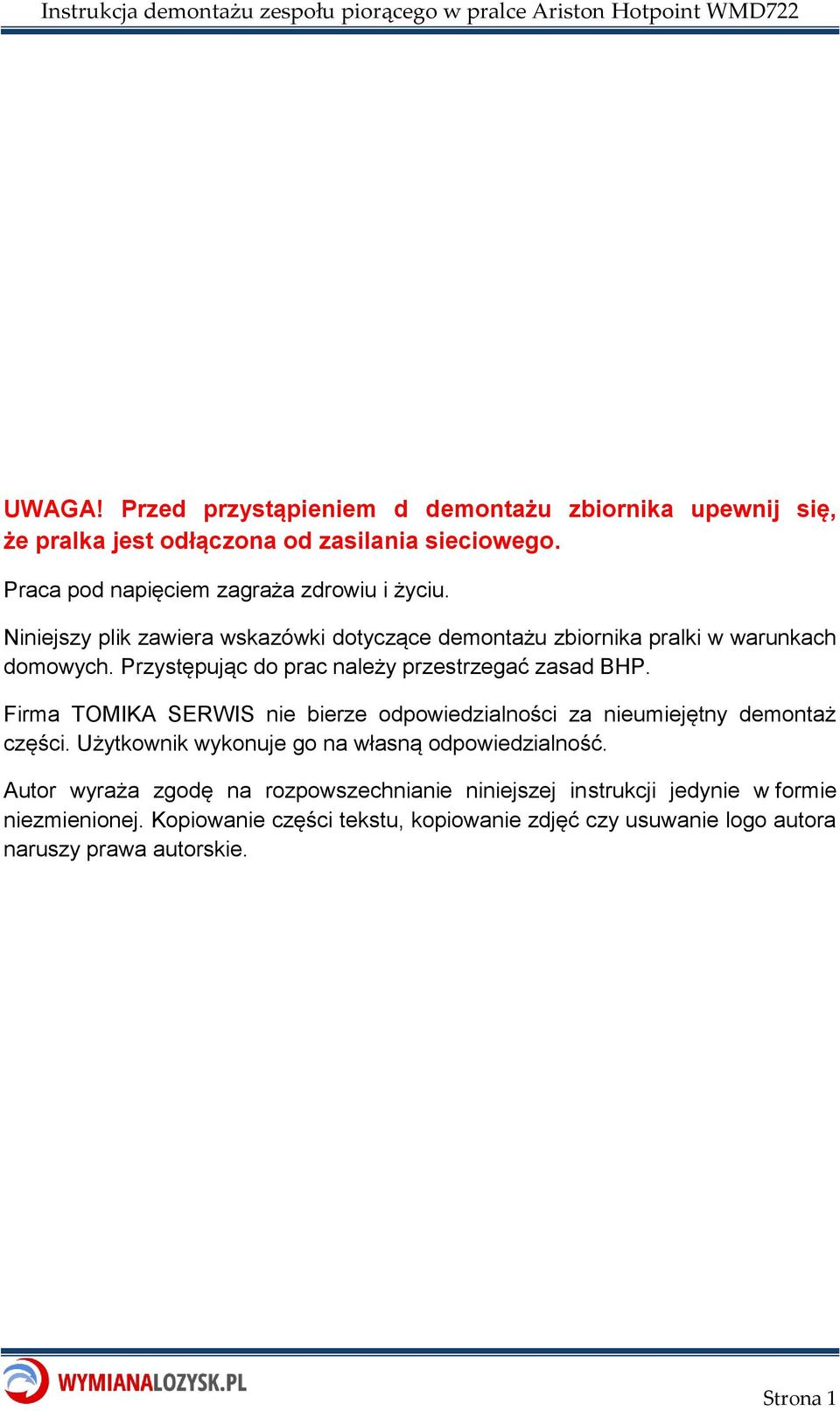

2 UWAGA! Przed przystąpieniem d demontażu zbiornika upewnij się, że pralka jest odłączona od zasilania sieciowego. Praca pod napięciem zagraża zdrowiu i życiu. Niniejszy plik zawiera wskazówki dotyczące demontażu zbiornika pralki w warunkach domowych. Przystępując do prac należy przestrzegać zasad BHP. Firma TOMIKA SERWIS nie bierze odpowiedzialności za nieumiejętny demontaż części. Użytkownik wykonuje go na własną odpowiedzialność. Autor wyraża zgodę na rozpowszechnianie niniejszej instrukcji jedynie w formie niezmienionej. Kopiowanie części tekstu, kopiowanie zdjęć czy usuwanie logo autora naruszy prawa autorskie. Strona 1

3 1. Najpierw odkręć pokrywę górną pralki. 2. Po odkręceniu śrub delikatnie pociągnij pokrywę do tyłu, i odchyl tył do góry aż pokrywa cała zejdzie. 3. Wyciągnij szufladę na detergenty. Po otwarciu szuflady należy szufladę podważyć z prawej strony śrubokrętem oraz pociągnąć ją do przodu. Strona 2

4 4. Odkręć śruby zaznaczone czerwonymi kółkami. 5. Odkręć panel przedni i delikatnie go zdemontuj. 6. Po zdjęciu panelu odepnij wtyczkę i odłóż panel na bok. Strona 3

5 7. Odkręć wąż dopływowy oraz znajdującą się nad elektrozaworem śrubę. 8. Odepnij przewody z elektrozaworów. 9. Odepnij wąż łączący zbiornik na detergenty z wanna i wyciągnij zbiornik. Strona 4

6 10. Odkręć tylną pokrywę i ściągnij pasek napędowy. 11. Odepnij przewody z grzałki oraz silnika. 12. Zdemontuj lub przetnij opaski trzymające kable (przy montażu zastosuj opaski zaciskowe) Strona 5

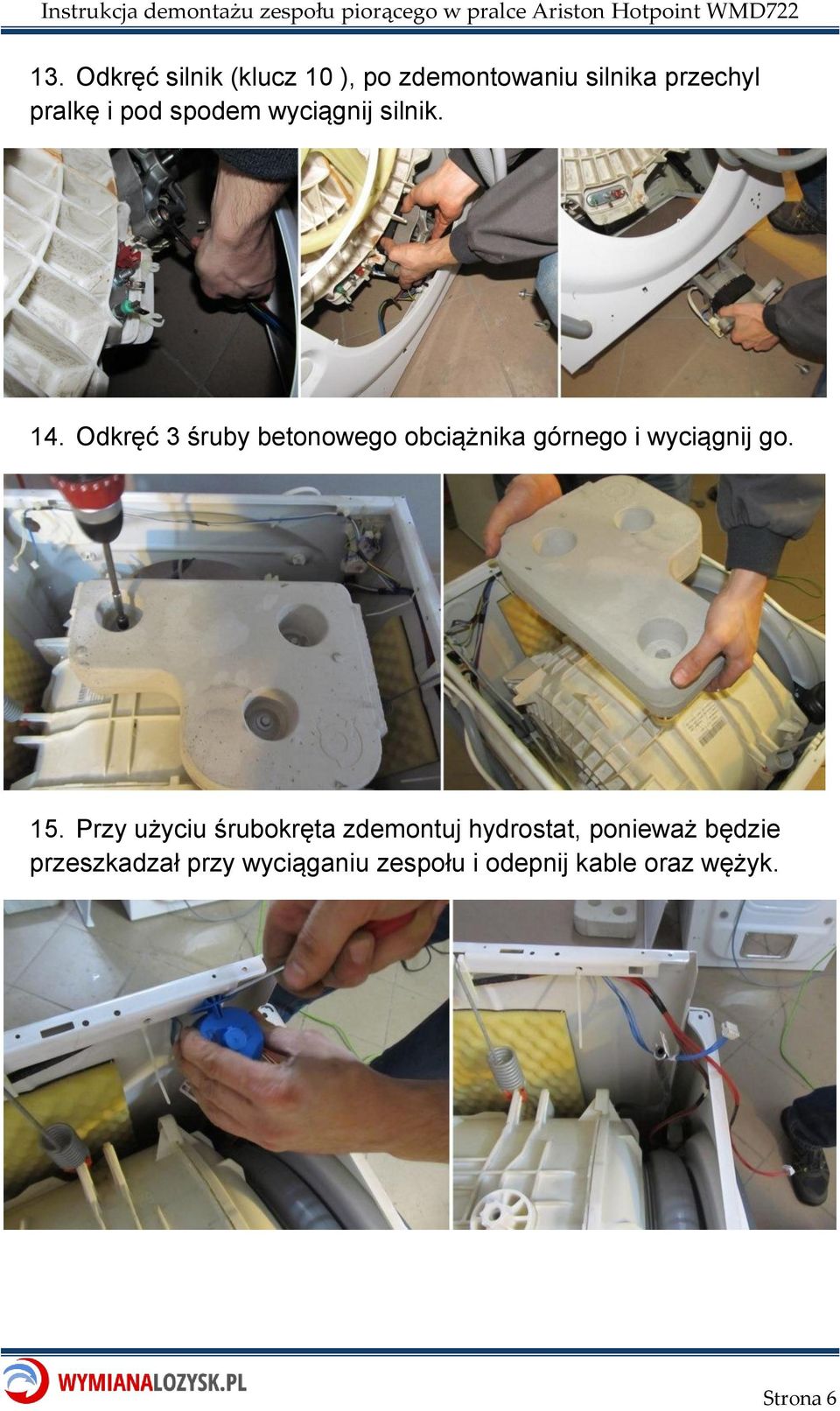

7 13. Odkręć silnik (klucz 10 ), po zdemontowaniu silnika przechyl pralkę i pod spodem wyciągnij silnik. 14. Odkręć 3 śruby betonowego obciążnika górnego i wyciągnij go. 15. Przy użyciu śrubokręta zdemontuj hydrostat, ponieważ będzie przeszkadzał przy wyciąganiu zespołu i odepnij kable oraz wężyk. Strona 6

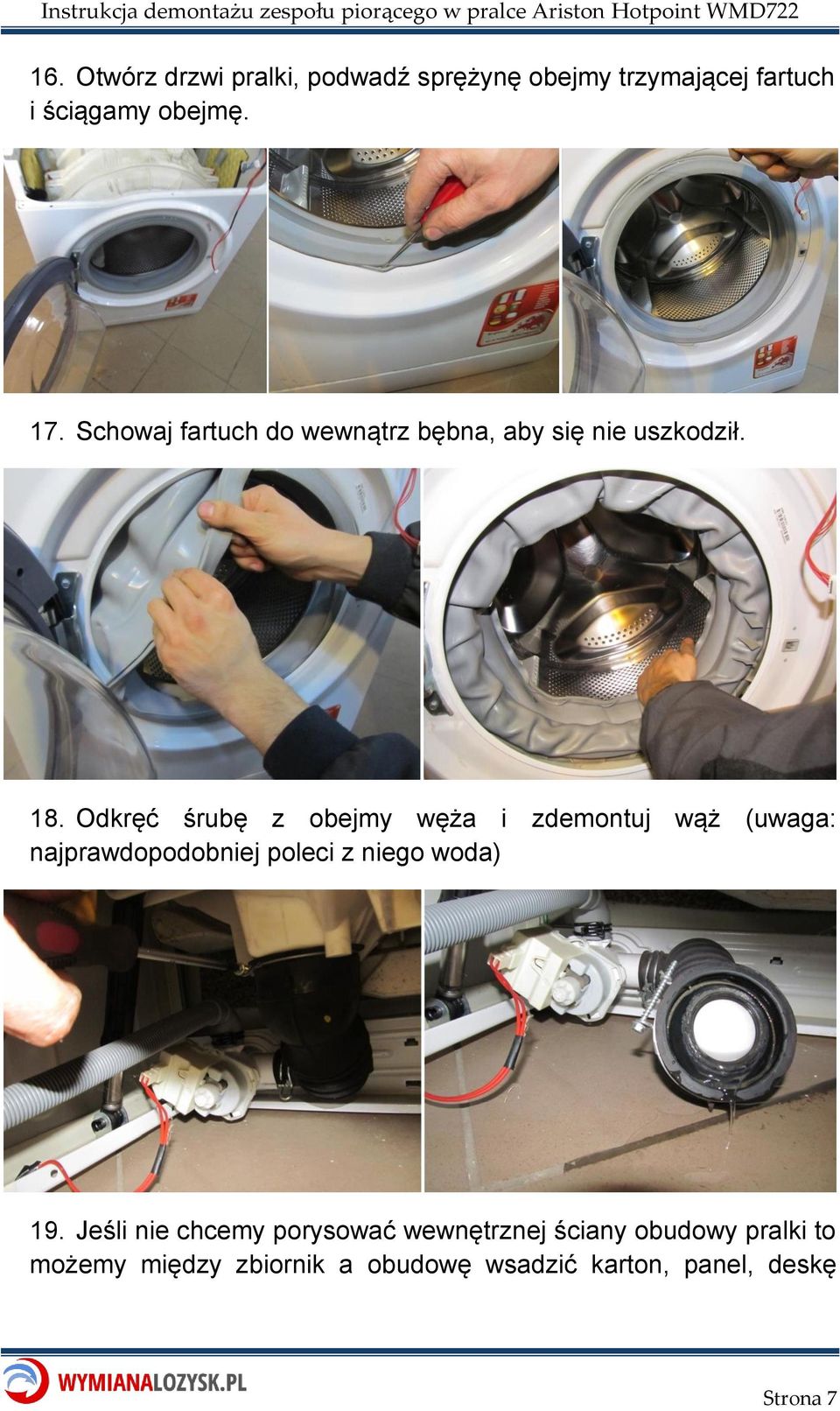

8 16. Otwórz drzwi pralki, podwadź sprężynę obejmy trzymającej fartuch i ściągamy obejmę. 17. Schowaj fartuch do wewnątrz bębna, aby się nie uszkodził. 18. Odkręć śrubę z obejmy węża i zdemontuj wąż (uwaga: najprawdopodobniej poleci z niego woda) 19. Jeśli nie chcemy porysować wewnętrznej ściany obudowy pralki to możemy między zbiornik a obudowę wsadzić karton, panel, deskę Strona 7

9 (coś po czym będzie przesuwało się betonowe obciążenie, które jest zamontowane do dolnej części zbiornika). Jeśli dysponujesz miejscem to najwygodniej będzie położyć pralkę na bok w celu wyciągnięcia zespołu piorącego (pod pralkę podłożyliśmy wykładzinę, aby zabezpieczyć obudowę przed zarysowaniem). Inny sposobem do wyciągnięcia zespołu piorącego jest użycie wyciągarki w stojącej pralce. 20. Amortyzator widoczny na zdjęciu rozłoży się na dwie części podczas wyciągania zbiornika, więc nie ma potrzeby go odkręcania. Jednak w niektórych pralkach trzeba odkręcić amortyzatory, ponieważ nie rozkładają się. Strona 8

10 21. Otwórz drzwi pralki 22. Pociągnij lekko zbiornik i wyciągnij sprężyny 23. Teraz wyciągnij cały zbiornik uważając na to, aby nic nie uszkodzić. Następnie odkręć betonowy obciążnik znajdujący się na zbiorniku. 24. Odepnij węże znajdujące się na zbiorniku. Strona 9

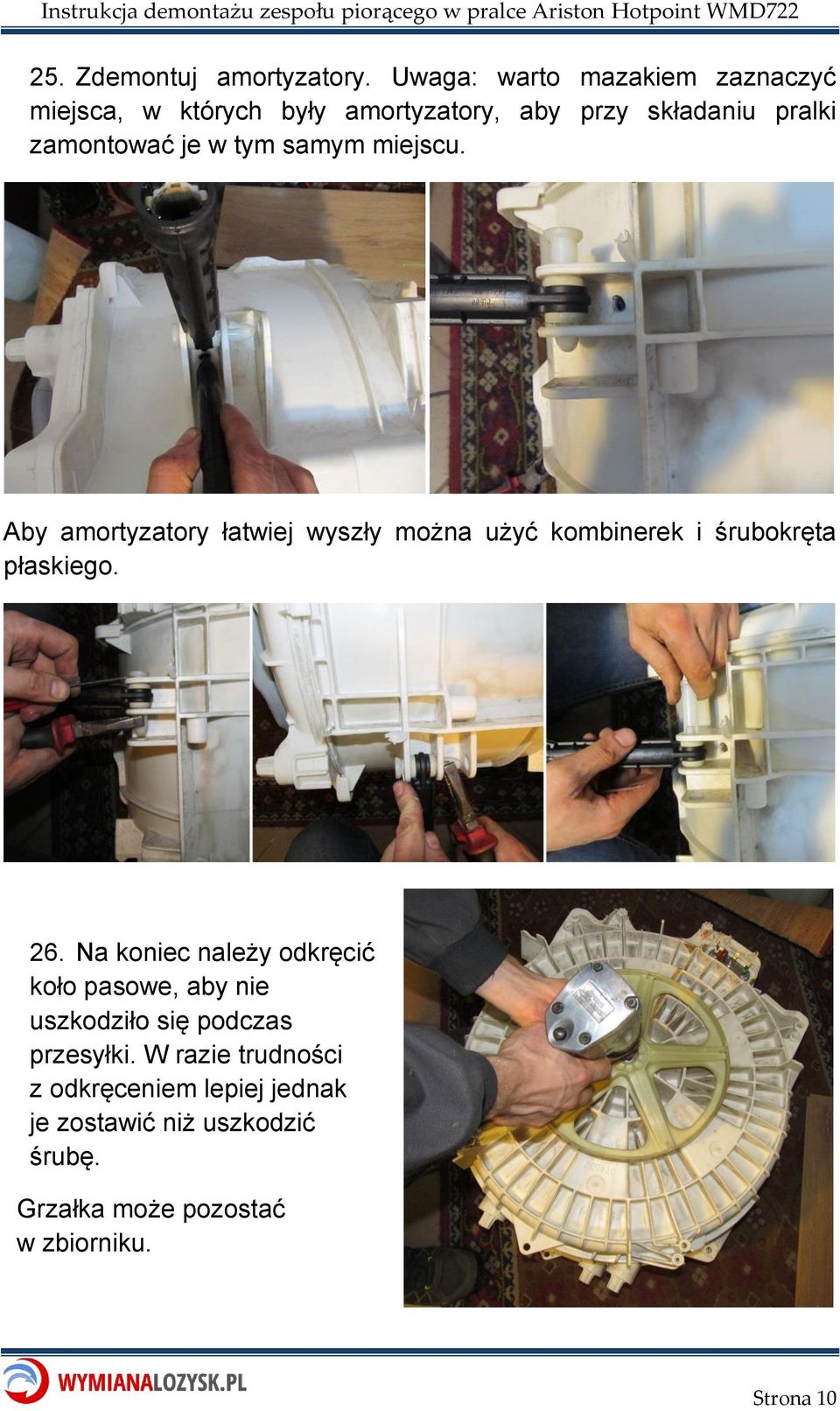

11 25. Zdemontuj amortyzatory. Uwaga: warto mazakiem zaznaczyć miejsca, w których były amortyzatory, aby przy składaniu pralki zamontować je w tym samym miejscu. Aby amortyzatory łatwiej wyszły można użyć kombinerek i śrubokręta płaskiego. 26. Na koniec należy odkręcić koło pasowe, aby nie uszkodziło się podczas przesyłki. W razie trudności z odkręceniem lepiej jednak je zostawić niż uszkodzić śrubę. Grzałka może pozostać w zbiorniku. Strona 10
