Nowe w wersji V17 cnckada

Transkrypt

1 Nowe w wersji V17 cnckada 1 Nowe w Imporcie Wykryj dane linii gięcia za pomocą tekstu linii Nowe w cnckadzie Wyświetlanie innymi kolorami różnych przetworzonych grup Pomiar pozwala na przyciągnięcie prostopadłej i stycznej Nowe funkcje wykrawania Rozcinaj do końca części Obsługa trybu ortogonalnego podczas dostosowywania ścieżki przesuwu Nowe opcje wycinania Nowe opcje w Dodaj odcięcie arkusza Dodaj wycięcie bez przyciągania do krawędzi Wielokrotne Odcięcia arkusza Nowe w AutoNest Wybierz elementy oknem, lub klikając na nie Obsługa dynamicznego usuwania wykrawań na krawędzi arkusza Obsługa części z biblioteki w oknie dialogowym części prostokątnej Nowe w JobTrack Zarządzanie materiałem Nowe w maszynach do obróbki zwojów blachy Zagnieżdżanie wg kolejności części... 14

2 cnckad 1 Nowe w Imporcie 1.1 Wykryj dane linii gięcia za pomocą tekstu linii Kiedy DXF posiada linie gięcia z tekstem na nich opisującym gięcie, import w cnckadzie może rozpoznać te teksty i przekonwertować linie na linie gięcia. W tym celu: 1. W oknie dialogowym Ustawienia importu => zakładka Konwersja koloru wybierz opcję Przekonwertuj linie na linie gięcia. 2. Odznacz Pokaż oryginalny tekst linii. 3. Ustaw kolory linii zgięcia na dodatni niebieski i ujemny czerwony, jak pokazano. Oryginalny plik DXF wygląda następująco: 2

3 Co nowego w V17 Po zaimportrowaniu, część wygląda następująco: 3

4 cnckad 2 Nowe w cnckadzie 2.1 Wyświetlanie innymi kolorami różnych przetworzonych grup W zakładce Edytowanie obróbki => grupie Edit CAMs => Repozycjonowanie i przekształcenie, podczas wybierania przetworzonej grupy, cnckad automatycznie wyświetla różne grupy innymi kolorami. 2.2 Pomiar pozwala na przyciągnięcie prostopadłej i stycznej Mierząc odległość można zastosować następujące opcje z opcji przyciągania: Przyciągnij prostopadłą i Przyciągnij styczną: 4

5 Co nowego w V17 3 Nowe funkcje wykrawania 3.1 Rozcinaj do końca części W oknie dialogowym Wykrawanie automatyczne => zakładka Rozcinanie, można teraz wydłużyć długość obróbki narzędzia tnącego tak, aby rozciął materiał arkusza aż do krawędzi ramki ograniczające część. W tym przypadku NIE należy stosować opcji miażdżenia wycięć do linii rozcinania. W tym przykładzie, kiedy opcja Rozcinaj do końca części nie została zaznaczona, miażdżone wycięcie posiada wiele uderzeń: Kiedy ta opcja jest zaznaczona, miażdżone wycięcie posiada mniej uderzeń: 5

6 cnckad 3.2 Obsługa trybu ortogonalnego podczas dostosowywania ścieżki przesuwu Podczas dostosowywania ścieżki przesuwu dla wykrawania, można teraz ograniczyć ścieżkę do linii ortogonalnych. Kliknij zakładkę Obróbka => grupę Wykrawanie CAM => Wykorzystane narzędzia. W knie dialogowym, które się pojawi, kliknij Uszereguj/Przesuw myszką. Kiedy na klawiaturze wciśniesz klawisz A w celu dostosowania ścieżki przesuwu, pojawi się opcja wciśnięcia klawisza V, do utworzenia ścieżki przesuwu. Ułatwia to ustawienie przesuwu tylko w ortogonalnych liniach. 6

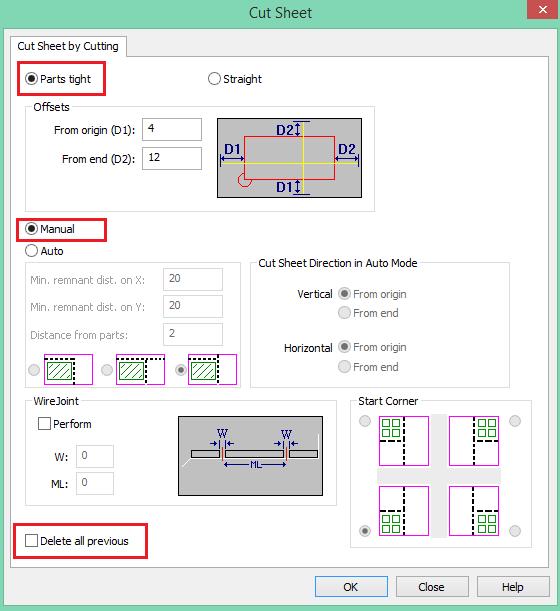

7 Co nowego w V17 4 Nowe opcje wycinania 4.1 Nowe opcje w Dodaj odcięcie arkusza Podczas zastosowania opcji Odcięcie arkusza w trybie ręcznym i w połączeniu z opcją Przy częściach, jeżeli nie jest zaznaczona opcja Usuń wszystkie poprzednie, istnieją dwie dodatkowe opcje bardziej elastycznego tworzenia Odcięcia arkusza: 7

8 cnckad Dodaj wycięcie bez przyciągania do krawędzi Kiedy opcja Przyciąganie do krawędzi nie jest zaznaczona, można utworzyć odcięcie arkusza pomiędzy dwoma dowolnymi punktami na arkuszu; w tym przypadku między dwoma narożami części: Wielokrotne Odcięcia arkusza Na tym rysunku widać odcięcie arkusza utworzone w dwóch etapach. Dodatek jest zareślony na różowo: 8

9 Co nowego w V17 5 Nowe w AutoNest 5.1 Wybierz elementy oknem, lub klikając na nie Zmieniając obróbkę dla elementu, teraz pojawiła się nowa opcja Według wyboru. Aby wprowadzić zmiany: Kliknij elementy myszką lub przeciągnij myszką okno 5.2 Obsługa dynamicznego usuwania wykrawań na krawędzi arkusza Kiedy umieścimy część na krawędzi arkusza, AutoNest automatycznie usunie wykrawania, znajdujące się na krawędzi arkusza: 9

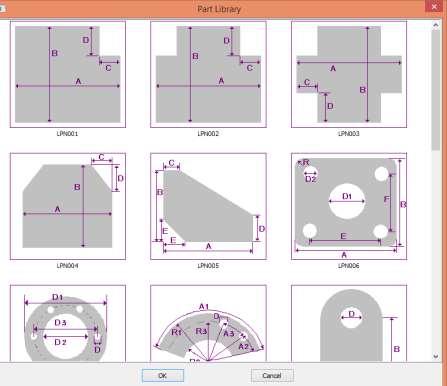

10 cnckad 5.3 Obsługa części z biblioteki w oknie dialogowym części prostokątnej 1. Kliknij przycisk aplikacji => Część prostokątna: 2. W oknie dialogowym Utwórz prostokąty/owale wybierz część i zaznacz opcję Część z biblioteki: 10

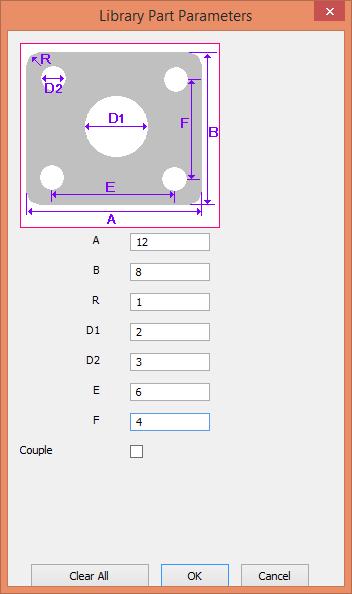

11 Co nowego w V17 Otwiera się okno dialogowe Biblioteka części: 3. Wybierz część i kliknij OK. W oknie dialogowym Parametry części z biblioteki zdefiniuj wymiary: 4. Kliknij OK. 11

12 cnckad 6 Nowe w JobTrack 6.1 Zarządzanie materiałem W JobTrack można zarządzać wszystkimi aspektami magazynu arkuszy. Aby uaktywnić tę opcję, w JobTrack, przejdź do Opcje => zakładka Materiały i zaznacz okienko Zarządzaj bazą danych materiału: Otwarte zostaje nowe okno dialogowe Opcje, pozwalając na import twojej bazy danych z pliku CSV: 12

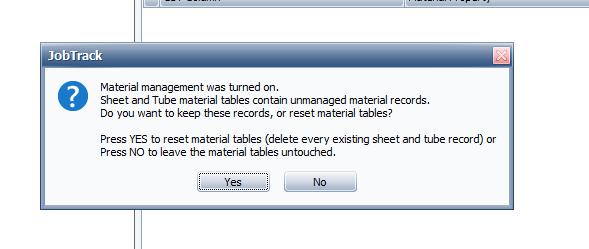

13 Co nowego w V17 Po ustawieniu tego i kliknięciu Tak, JobTrack dodaje zarządzanie materiałem do drzewa objektów: Od tego momentu wszystkie zmiany w bazie danych arkuszy są wykonywane z JobTrack-a lub automatycznie poprzez wysyłanie podzagnieżdżeń na produkcję lub zgłaszanie ich, jako wyprodukowanych. Ponieważ JobTrack można zainstalować na komputerach, które nie mają cnckada, kierownik magazynu może bezpośrednio aktualizować inwentarz arkuszy i rur. 13

14 cnckad 7 Nowe w maszynach do obróbki zwojów blachy 7.1 Zagnieżdżanie wg kolejności części Dla zwojów blachy, AutoNest może wykonać zagnieżdżanie wg oryginalnej kolejności części. Należy: 1. Wziąć pierwszą część i umieścić ją na arkuszu. 2. Przejść do następnej części i, jeżeli pasuje dodać ją do bieżącego podzagnieżdżenia. Jeżeli nie pasuje, rozpocząć nowe podzagnieżdżenie. Ta metoda oznacza, że kolejność części jest ważniejsza niż wydajność. Aby ustawić ten parametr należy: 1. Kliknąć zakładkę Start => grupa Zagnieżdżanie automatyczne => AutoNest. 2. W oknie dialogowym Rozpocznij/Kontynuuj zagnieżdżanie automatyczne kliknij Zaawansowane => zakładka Zwój blachy. 3. Wybierz Zagnieżdżanie wg zlecenia części. 14
