1 S P E C Y F I K A C J A

2 Rozszerzenia i specyfikacja przyjmowanych przez nas plików. Prace przesłane do druku powinny być rozseparowane każdy layout powinien być osobnym plikiem, a nie elementem wielostronicowego dokumentu PDF lub umieszczony wśród innych layoutów. UWAGA! Pliki do druku. W pliku do druku nie umieszczamy żadnych znaczników drukarskich, sznytów, paserów, pasków kalibracyjnych etc. Jeśli w pracy znajdują się bitmapy, to powinny być one osadzone. Wymiar brutto podawany w szablonach to całkowity rozmiar pliku wraz ze spadami potrzebnymi do wykończenia produktu. Jest on inny dla każdego produktu. Rozmiar netto to rozmiar końcowy produktu. W przypadku produktów przestrzennych (ścianki pop-up, hop-up, trybunki, lady, formulate) rozmiar netto jest różny od obszaru widocznego z przodu. UWAGA! Szablony. Neleży pamiętać o zachowaniu w projektach bezpiecznego marginesu. Wszystkie ważne elementy logo, teksty etc. nie powinny wychodzić poza obszar bezpieczny czyli rozmiar netto, lub zaznaczony w szablonie obszar widoczny z przodu. Obszar bezpieczny powinien być mniejszy od rozmiaru netto około 5 cm z każdej strony. Pliki należy przygotowywać w przestrzeni kolorystycznej CMYK. W przypadku odwzorowania kolorów z palety Pantone, profile kolorystyczne na maszynie jedynie zbliżą się do kolorystyki Pantone pod warunkiem, że obiekty z kolorem spotowym będą miały odpowiednio opisane składowe w CMYK wg wzornika Pantone. UWAGA! WSZYSTKIE CZCIONKI POWINNY BYĆ ZAMIENIONE NA KRZYWE. W związku z możliwością wystąpienia błędów przy generacji plików PDF w postaci WEKTOROWEJ, a nie jako bitmapa z programu Adobe Photoshop oraz Adobe InDesign, pliki wynikowe z programu Adobe Photoshop oraz Adobe InDesign powinny być zapisywane jako TIFF bez warstw - spłaszczone. UWAGA! Czcionki i linie - wielkości minimalne. Minimalna wysokość litery dla druku latexowego oraz sublimacyjnego wynosi 2,5mm. Dotyczy wysokości x małych liter, czyli liter takich jak: a, o, n, itp. Minimalna grubość lini dla druku latexowego oraz sublimacyjnego wynosi 0,75 pkt (0,3 mm).

3 Rozszerzenia i specyfikacja przyjmowanych przez nas plików. TIFF (preferowany format eksportu z programu Adobe InDesign, Adobe Photoshop, Corel Draw): a) format 1:1, b) spady zgodnie z szablonem danego produktu (format brutto), c) rozdzielczość 150 dpi, d) tryb kolorów CMYK, bez osadzonych dodatkowych profili, lub zadany profil ISO Coated v2, e) bez warstw spłaszczone (bez nałożonych linii z wykrojnika), f) zalecana kompresja LZW lub spakowane ZIP, g) projekt wyśrodkowany na stronie (ścianki Impact i Quick Cała grafika w jednym obszarze roboczym (nie dzielić grafiki na pojedyncze panele), h) odległość obiektów graficznych i tekstów od linii cięcia min 10 mm, i) wszystkie bitmapy powinny być zapisane w trybie CMYK 8 bit na kanał. W przypadku 16 lub 32 bitów mogą wystąpić błędy za które Drukarnia Ultima Displays nie ponosi odpowiedzialności. PDF - PrePress (preferowany format eksportu z programu Adobe Illustrator): a) wszystkie fonty zamienione na krzywe, b) spady zgodnie z szablonem danego produktu (format brutto), c) jeśli w pracy znajdują się mapy bitowe, to powinny być one odpowiednio zapisane w skali 1:1, d) rozdzielczość 150 dpi, e) tryb kolorów CMYK bez osadzonych dodatkowych profili, lub zadany profil ISO Coated v2, f) projekt wyśrodkowany na stronie (ścianki Impact i Quick Cała grafika w jednym obszarze roboczym (nie dzielić grafiki na pojedyncze panele), g) odległość obiektów graficznych i tekstów od linii cięcia min. 10 mm, h) wszystkie bitmapy umieszczone w PDF powinny być zapisane w trybie CMYK 8 bit na kanał. W przypadku 16 lub 32 bitów mogą wystąpić błędy za które Drukarnia Ultima Displays nie ponosi odpowiedzialności. EPS (preferowany format eksportu z programu Adobe Illustrator, Corel Draw): a) wszystkie fonty zamienione na krzywe, b) spady zgodnie z szablonem danego produktu (format brutto), c) jeśli w pracy znajdują się mapy bitowe, to powinny być one odpowiednio zapisane w skali 1:1, d) rozdzielczość 150 dpi, e) tryb kolorów CMYK bez osadzonych dodatkowych profili, lub zadany profil ISO Coated v2, f) projekt wyśrodkowany na stronie (ścianki Impact i Quick Cała grafika w jednym obszarze roboczym (nie dzielić grafiki na pojedyncze panele), g) odległość obiektów graficznych i tekstów od linii cięcia min. 10 mm, h) wszystkie bitmapy umieszczone w PDF powinny być zapisane w trybie CMYK 8 bit na kanał. W przypadku 16 lub 32 bitów mogą wystąpić błędy za które Drukarnia Ultima Displays nie ponosi odpowiedzialności. UWAGA! WSZYSTKIE CZCIONKI MAJĄ BYĆ ZAMIENIONE NA KRZYWE. W związku z możliwością wystąpienia błędów przy generacji plików PDF w postaci WEKTOROWEJ, a nie jako bitmapa z programu Adobe Photoshop oraz Adobe InDesign, pliki wynikowe z programu Adobe Photoshop oraz Adobe InDesign powinny być zapisywane jako TIFF bez warstw - spłaszczone.

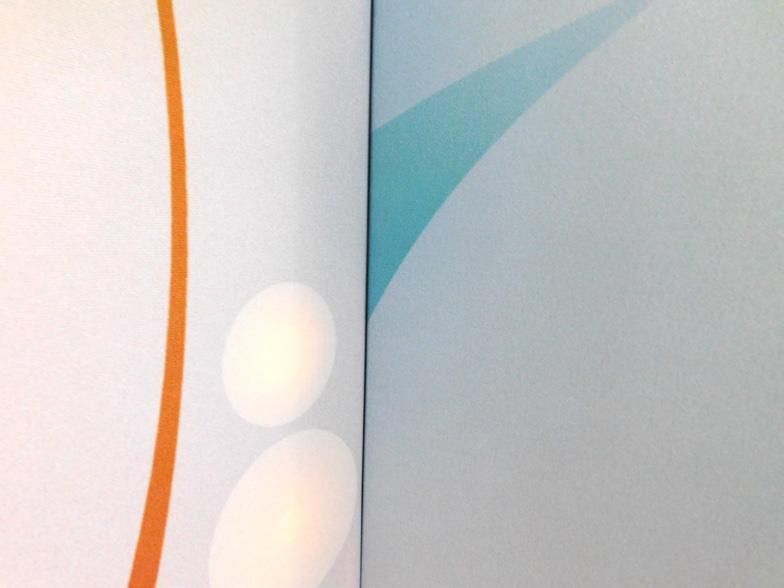

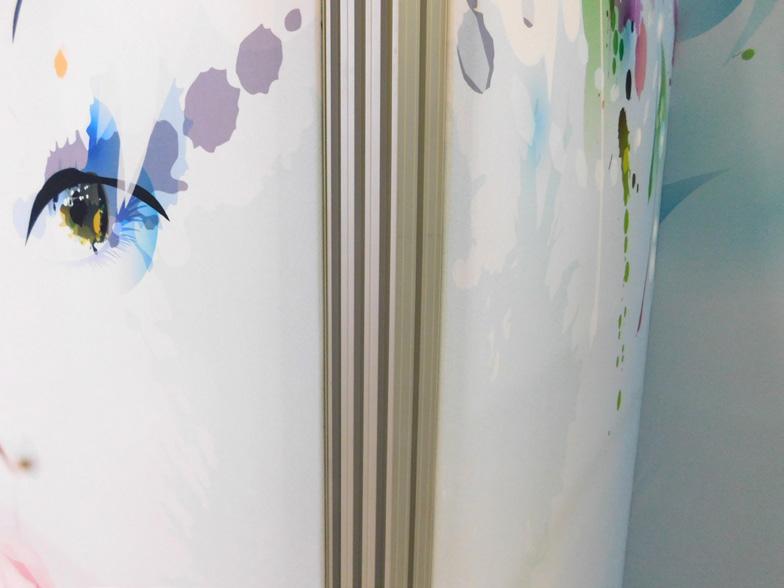

4 Przygotowanie grafiki do stoiska (ramy). Wymiary plików do druku. a) grafikę na stoisko należy przygotować na podstawie projektu przygotowanego przez dział projektowy (wymiary na rysunkach technicznych to rozmiar netto), b) grafika powinna zostać przygotowana w formacie brutto (18 mm naddatku z każdej strony), c) szablony graficzne przesyłane są tylko w przypadku nietypowych kształtów tj. innych niż prostokąt. obszar brutto (z naddatkiem na obszycie) UWAGA! Bezpieczny margines grafiki 30mm z każdej strony. (np. obszar widoczny 1000x1000mm obszar bezpieczny 940x940mm). Istotne elementy grafiki (logo, istotne teksty) nie powinny wychodzić poza obszar bezpieczny. Jeśli grafika przedstawiająca jeden motyw ma być montowana na kilku węższych modułach istnieje możliwość niespasowania się drobnych elementów w grafice np. tekstów mniejszych niż 2mm wysokości. narożnik zewnętrzny obszar netto (wykończenia) łączenie między modułami narożnik wewnętrzny obszar bezpieczny

5 Materiały druk DS materiał gramatura certyfikat rolki Nazwa maszyny Mimaki JV5 320 DS D-gen 180TX D-gen TR188H D-gen 740TX/100 zadruku 3150 mm 1800 mm 1800 mm 2450 mm Flag polyester 110g/m mm Display polyester 210g/m mm Display stretch 230g/m 2 B mm Polyester Tent 230g/m mm druk Latex materiał gramatura certyfikat rolki Nazwa maszyny HP Scitex LX600 HP Latex 3100 Printer zadruku 2450 mm 3100 mm Banner 440g/m mm Blockout banner 440g/m mm Frontlit ferrari 500g/m 2 B mm Pop-up PVC (folia + laminat) 510g/m mm

6 Składowe koloru czarnego. W celu uzyskania głębokiej czerni kolor CZARNY należy zbudować z czterech kolorów. Użycie koloru CZARNEGO zbudowanego jedynie z jednej składowej K spowoduje, że wydruk będzie szary. Materiał flagowy jest transparentny (prześwitujący), dlatego odcień CZARNEGO koloru, nawet przy użyciu składowych głębokiej czeni, będzie jaśniejszy od odcienia czerni w doszytym czarnym, elastycznym tunelu. druk Latex druk DS C0 M0 Y0 K100 C40 M40 Y40 K100 Strong Black C60 M40 Y40 K100 Deep Black C40 M40 Y40 K100 Stworzyliśmy własną paletę czerni, która zawiera siedem odcieni koloru czarnego. Paleta Ultima Black do pobrania dla programu Adobe Illustrator

7 Od projektu do wydruku. W trakcie prac projektowych należy pamiętać, aby kolory pracy dobrać z gotowych próbników kolorystycznych (preferowany jest wzornik Pantone), aby uniknąć rozbieżności między kolorami wyświetlanymi na monitorze komputera, a gotowym wydrukiem. Kolory wyświetlane na ekranie monitora mieszane są z trzech kolorów: Red Green Blue Kolory na wydruku mieszane są w drukarce z sześciu kolorów: Light Cyan Light Magenta Cyan Magenta Yellow Black Konwersja kolorów RGB na CMYK Profil monitora. Gotowy produkt. Etap projektowania. Przestrzeń kolorystyczna CMYK jest mniejsza od przestrzeni kolorystycznej RGB Profil pliku tiff przygotowanego do druku ISO Coated v2 Profil drukarki dobrany w zależności od rodzaju materiału na jakim wykonywany jest wydruk.
