Grafika komputerowa. Zajęcia IV

Transkrypt

1 Grafika komputerowa Zajęcia IV

2 Zadanie I Plik zad1.cdr zawiera miejscowy plan zagospodarowania. Rysunek jest wykonany w skali szarości. Celem zadania jest zmiana rysunku na wersje kolorową. Tak by przypominała plan zapisany w pliku zad1_wzor.jpg Czas wykonania zadania maksymalnie 3 min

3 Style grafiki i tekstu 1. Styl jest to zbiór atrybutów formatowania. 2. Styl grafiki składa się z ustawień wypełnienia i konturu, które moŝna zastosować do takich obiektów jak prostokąty, elipsy i krzywe. 3. Styl tekstu jest zbiorem ustawień tekstu takich, jak typ czcionki i jej rozmiar. Style tekstu mogą zawierać równieŝ atrybuty wypełnienia i konturu.

4 Otwieranie okna dokowanego Style grafiki i tekstu Okno dokowane Style grafiki i tekstu

5 Tworzenie stylu grafiki lub tekstu na podstawie istniejącego obiektu cz.1 1. Przeciągnij obiekt do okna dokowanego Style grafiki i tekstu. 2. Utworzony styl domyślnie nazywa się Nowy rysunek (ewentualnie jeśli juŝ istnieje taka nazwa program doda do nazwy numer). 3. Nadaj nową nazwę, klikając prawy klawisz myszy na domyślnej nazwie utworzonego stylu i wybierz Zmień nazwę.

6 Tworzenie stylu grafiki lub tekstu na podstawie istniejącego obiektu cz. 2 Styl utworzony na podstawie istniejącego obiektu nie zostanie w automatycznie zastosowany do obiektu. Obiekt będzie uŝywał stylu dopiero po zastosowaniu go do obiektu. Aby zastosować styl grafiki lub tekstu: 1. Zaznacz obiekt. 2. W oknie dokowanym Style grafiki i tekstu kliknij dwukrotnie styl.

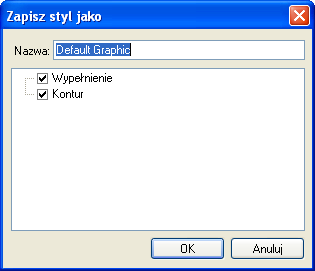

7 Drugi sposób tworzenia stylu grafiki lub tekstu na podstawie istniejącego obiektu cz.3 1. Kliknij prawym przyciskiem myszy obiekt, którego właściwości stylu chcesz zapisać. 2. Kliknij Style /Zapisz właściwości stylu. 3. Zaznacz jedno lub kilka pól wyboru: Tekst, Wypełnienie, Kontur. 4. Wpisz nazwę stylu w polu Nazwa. 5. Zastosuj styl grafiki lub tekstu do obiektu/obiektów.

8 Tworzenie i edytowanie stylu grafiki lub tekstu cz W oknie dokowanym Style grafiki i tekstu kliknij przycisk palety wysuwanej 2. Kliknij Nowy, a następnie kliknij jeden z poniŝszych stylów: Styl grafiki, Styl tekstu ozdobnego lub Styl tekstu akapitowego.

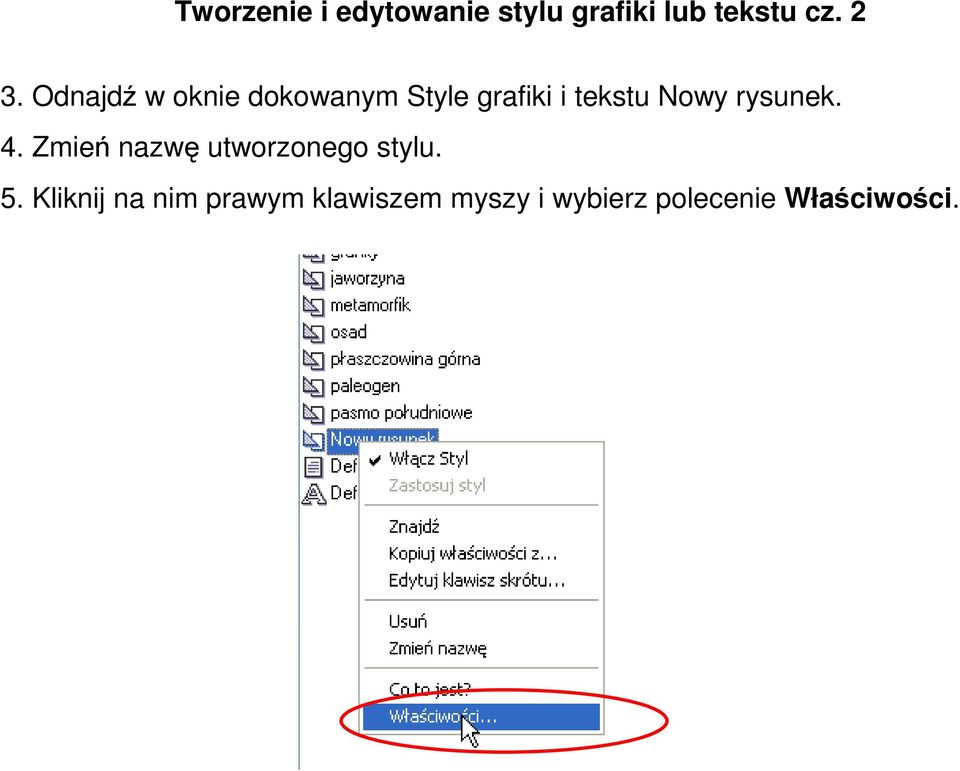

9 Tworzenie i edytowanie stylu grafiki lub tekstu cz Odnajdź w oknie dokowanym Style grafiki i tekstu Nowy rysunek. 4. Zmień nazwę utworzonego stylu. 5. Kliknij na nim prawym klawiszem myszy i wybierz polecenie Właściwości.

10 Tworzenie i edytowanie stylu grafiki lub tekstu cz Kliknij przycisk Edytuj obok wybranej właściwości. 6. Zmodyfikuj odpowiednie właściwości tekstu, wypełnienia lub konturu.

11 Tworzenie szablonu stylu grafiki i tekstu, w celu korzystania z utworzonych stylów w innych, nowych rysunkach 1. Kliknij prawym klawiszem myszy w polu okna dokowanego stylu grafiki i tekstu 2. Wybierz Szablon / Zapisz jako domyślny dla nowych dokumentów.

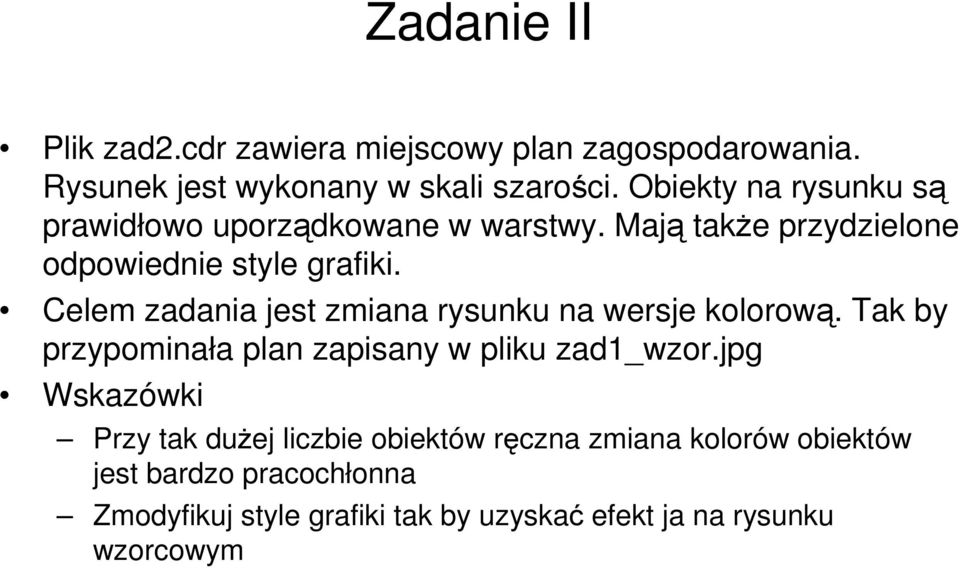

12 Zadanie II Plik zad2.cdr zawiera miejscowy plan zagospodarowania. Rysunek jest wykonany w skali szarości. Obiekty na rysunku są prawidłowo uporządkowane w warstwy. Mają takŝe przydzielone odpowiednie style grafiki. Celem zadania jest zmiana rysunku na wersje kolorową. Tak by przypominała plan zapisany w pliku zad1_wzor.jpg Wskazówki Przy tak duŝej liczbie obiektów ręczna zmiana kolorów obiektów jest bardzo pracochłonna Zmodyfikuj style grafiki tak by uzyskać efekt ja na rysunku wzorcowym

13 Zadanie III Otworzyć plik zad3.cdr Utworzyć w menadŝerze obiektów warstwy i poprzenosić do nich odpowiednie obiekty: Opisy miast Opisy rzek Miasta duŝe (Łódź, Warszawa, Poznań) Miasta średnie (pozostałe nie trójkąty) Miasta małe (te które zaznaczone są trójkątami) Drogi główne Drogi pozostałe Rzeki Legenda (napisy z legendy, strzałka N, skala)

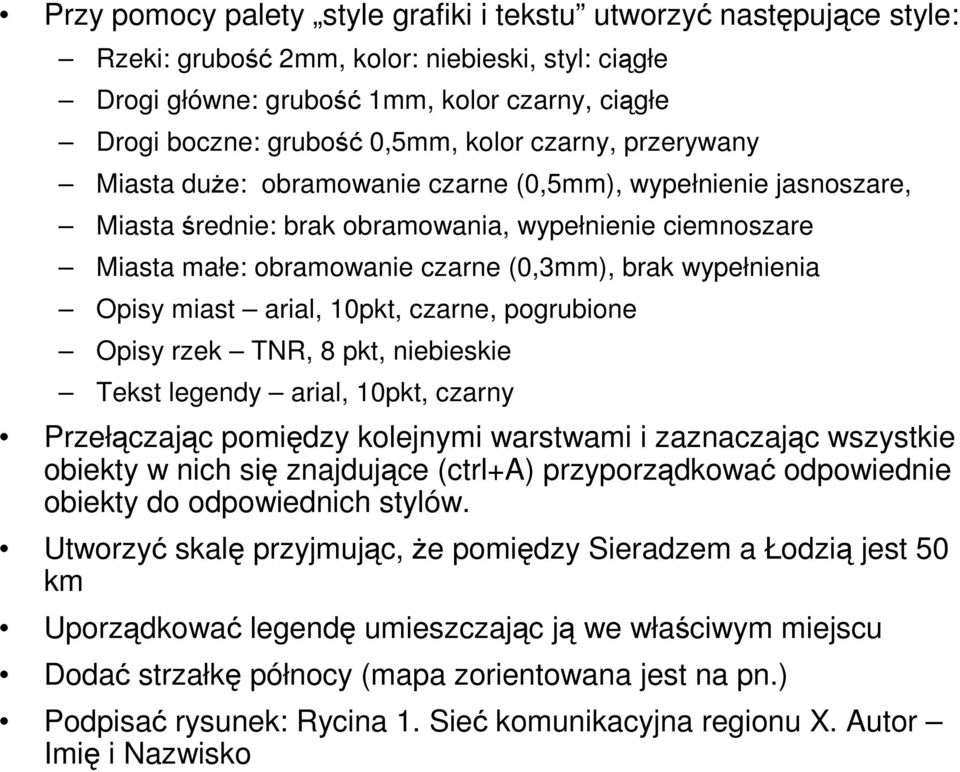

14 Przy pomocy palety style grafiki i tekstu utworzyć następujące style: Rzeki: grubość 2mm, kolor: niebieski, styl: ciągłe Drogi główne: grubość 1mm, kolor czarny, ciągłe Drogi boczne: grubość 0,5mm, kolor czarny, przerywany Miasta duŝe: obramowanie czarne (0,5mm), wypełnienie jasnoszare, Miasta średnie: brak obramowania, wypełnienie ciemnoszare Miasta małe: obramowanie czarne (0,3mm), brak wypełnienia Opisy miast arial, 10pkt, czarne, pogrubione Opisy rzek TNR, 8 pkt, niebieskie Tekst legendy arial, 10pkt, czarny Przełączając pomiędzy kolejnymi warstwami i zaznaczając wszystkie obiekty w nich się znajdujące (ctrl+a) przyporządkować odpowiednie obiekty do odpowiednich stylów. Utworzyć skalę przyjmując, Ŝe pomiędzy Sieradzem a Łodzią jest 50 km Uporządkować legendę umieszczając ją we właściwym miejscu Dodać strzałkę północy (mapa zorientowana jest na pn.) Podpisać rysunek: Rycina 1. Sieć komunikacyjna regionu X. Autor Imię i Nazwisko

15 Zadanie IV 1. Zaimportować zdjęcie, plik: fot1.jpg 2. Zmienić rozmiar tak aby dłuŝszy bok miał 20 cm 3. Zmienić układ strony na poziomy (A4) 4. Wycentrować obrazek na środku strony 5. Narysować wokół obrazka ramkę o szerokości 1mm (prostokąt bez wypełnienia) 6. Do tego samego dokumentu zaimportować plik fot2.jpg i wykonać dla niego czynności Zmienić kolejność tak aby obrazek fot1.jpg był na wierzchu 8. Ustawić dla niego przezroczystość 50% 9. Umieścić 6 mm pod rysunkiem podpis Rycina 1. Przeźroczystość. Wyśrodkować do obrazka. 10. Na kolejnych slajdach wyjaśnione są powyŝsze kroki

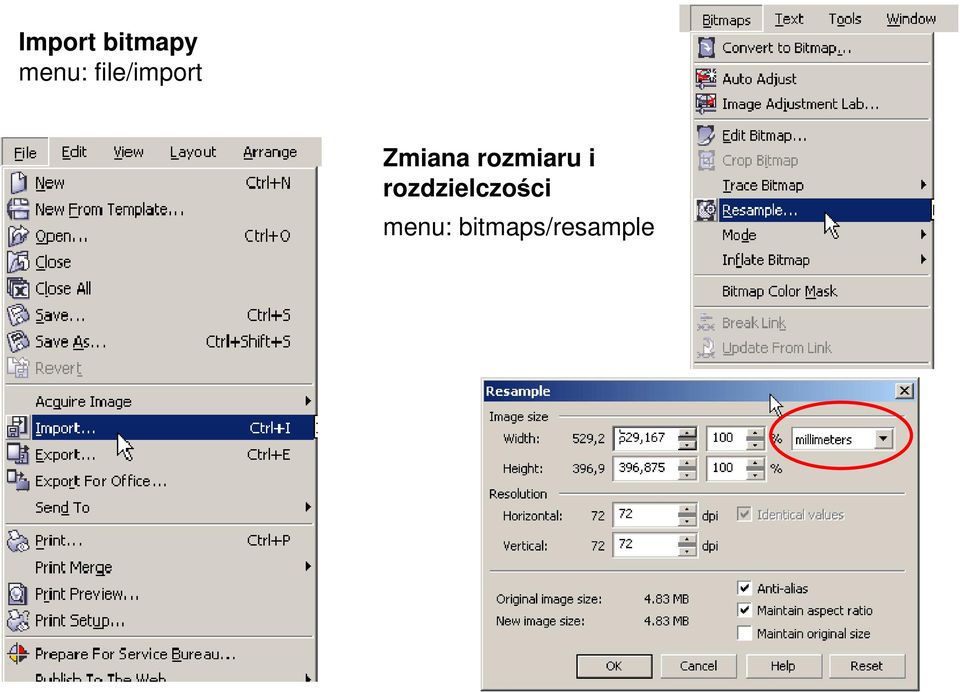

16 Import bitmapy menu: file/import Zmiana rozmiaru i rozdzielczości menu: bitmaps/resample

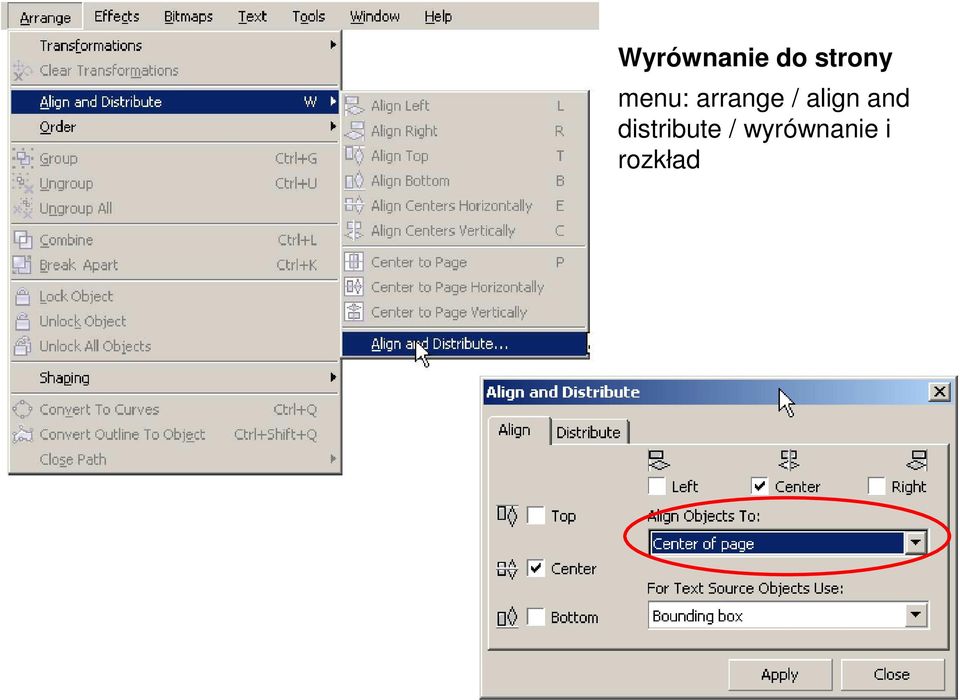

17 Wyrównanie do strony menu: arrange / align and distribute / wyrównanie i rozkład

18 Przezroczystość

19 Zadanie V Korzystając z materiałów umieszczonych w pliku zadania.zip (ryc1.jpg, ryc2.jpg, ryc3.jpg) stworzyć rysunek taki jak widoczny na kolejnym slajdzie
