1 TWORZENIE SZEŚCIANU Sześcian to trójwymiarowa bryła, w której każdy z sześciu boków jest kwadratem. Sześcian ZADANIE Twoim zadaniem jest zaprojektowanie a następnie wydrukowanie (za pomocą drukarki 3D) sześcianu o boku równym 30mm. DODATKOWE ZADANIE Jako zadanie dodatkowe, spróbuj stworzyć jedną z poniższych brył o dowolnie wybranych wymiarach. Pryzmat triangularny Płytka płasko równoległościenna Pryzmat pentagonalny Walec

2 INSTRUKCJA KROK PO KROKU JAK STWORZYĆ SZEŚCIAN W PROGRAMIE FREECAD KROK 1. Wybierz Utwórz nowy pusty dokument => Part Design => Utwórz nowy szkic => Płaszczyzna X-Y a następnie wciśnij OK. KROK 2. Wybierz narzędzie Utwórz prostokąt na szkicu i narysuj dowolny prostokąt. Następnie kliknij prawym przyciskiem myszy aby wyjść z trybu tworzenia.

3 KROK 3. Kliknij w początek układu współrzędnych oraz w narożnik prostokąta tak aby oba punkty były zaznaczone na zielono (patrz strzałki na rysunku). Następnie kliknij Utwórz więz przez nachodzenie na wybranym elemencie. W ten sposób jeden narożnik prostokąta został unieruchomiony i znajduje się w środku układu współrzędnych. KROK 4. Zaznacz wszystkie cztery boki prostokąta. Następnie użyj narzędzia wymuszającego jednakową długość zaznaczonych odcinków.

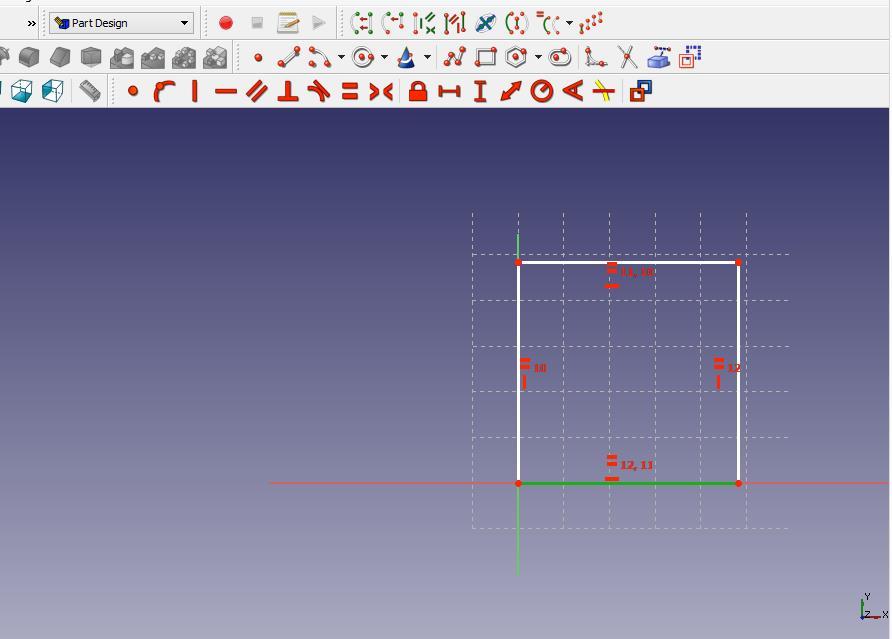

4 KROK 5. Otrzymaliśmy kwadrat ponieważ wszystkie boki są równe. Chcąc zmienić rozmiar kwadratu wystarczy, że zmienimy długość tylko jednego boku. W tym celu zaznacz jeden z poziomych boków i ustal poziomą odległość za pomocą ikonki wskazanej na rysunku czerwoną strzałką. Pojawi się okienko, w którym wpisz wartość 30 mm. KROK 6. Zamknij szkic.

5 KROK 7. Otrzymany kwadrat posłuży nam do utworzenia całego sześcianu. Naciśnij 0 na klawiaturze aby przełączyć widok na axonometryczny. Przejdź do zakładki Model w lewej części ekranu i kliknij Sketch. Kwadrat powinien podświetlić się na zielono. Następnie wybierz narzędzie Wyciągnij wybrany szkic KROK 8. Narzędzie Wyciągania nadaje kwadratowi grubość. Chcąc stworzyć sześcian, wpisz wielkość wyciągnięcia równą 30 mm a następnie wciśnij OK. Zapisz plik na dysku.

6 KROK 9. Twój sześcian jest gotowy. Aby można było go wydrukować na drukarce 3D, należy wyeksportować model do pliku STL. W tym celu zaznacz cały model klikając Pad w okienku po lewej stronie. Następnie wybierz z górnego menu Plik => Eksportuj i zapisz plik jako STL Mesh nadając mu dowolną nazwę (np. kostka.stl). KROK 10. Otwórz twój plik STL w oprogramowaniu Cura. Sprawdź niektóre z dostępnych opcji (wybierz gęstość wypełnienia, sprawdź długość wydruku, itd.), następnie zapisz plik.

7 Zapisany plik ma rozszerzenie gcode i zawiera bezpośrednie instrukcje dla drukarki 3D. Teraz już możesz wydrukować swój model.

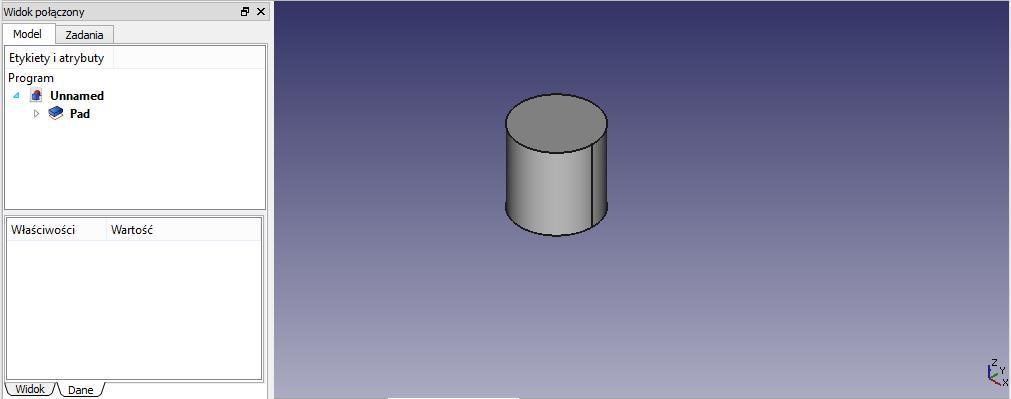

8 DODATKOWE ZADANIE Stwórz samodzielnie inny obiekt. Wskazówki przy tworzeniu walca: 1. Najpierw wybierz wymiary (np. promień walca 15 mm i wysokość 30mm). 2. Wykonaj podobne czynności jak w przypadku sześcianu. 3. Użyj ograniczenia Ustalenie promienia okręgu lub łuku aby określić promień podstawy (np. 15 mm). 4. Możesz także zmienić tryb pracy z Part design na Part i tam stworzyć walec. Wskazówki przy tworzeniu pryzmatu pentagonalnego: 1. Najpierw wybierz wymiary. 2. Wykonaj podobne czynności jak w przypadku sześcianu. 3. Użyj narzędzia Wielokąt foremny aby stworzyć pięciokąt. 4. Pięciokąt jest wpisany w okrąg. Aby określić rozmiar pięciokąta użyj ograniczenia Ustalenie promienia okręgu lub łuku i zmień promień (np. 15 mm).

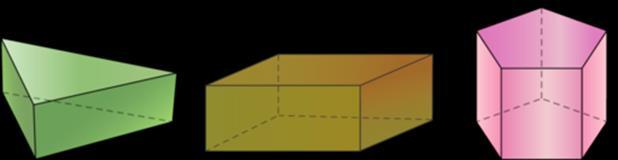

9 Wskazówki przy tworzeniu pryzmatu triangularnego (trudniejsze): 1. Aby stworzyć trójkąt potrzebujesz trzech odcinków. Narysuj trzy dowolne linie. Następnie zaznacz punkty końcowe odcinków, które chcesz połączyć i użyj narzędzia Utwórz więz przez nachodzenie na wybranym elemencie. Wykonaj to samo dla pozostałych wierzchołków trójkąta. W programie FreeCAD można tworzyć bryły w prostszy sposób poprzez tryb Part Stwórz nowy dokument i przejdź do trybu Part. Wybierz dowolną z dostępnych brył na pasku zadań (np. sześcian). Po zaznaczeniu bryły w lewym okienku masz możliwość edycji jej wymiarów.

10 Deklaracja Niniejszy dokument został przygotowany w kontekście projektu MakeITReal (Output 2). Tam, gdzie wykorzystano inne opublikowane i niepublikowane materiały źródłowe, zostały one zacytowane. Copyright Copyright the MakeITReal Consortium Wszelkie prawa zastrzeżone. Ten dokument jest licencjonowany na zasadach Creative Commons Attribution-NonCommercial- ShareAlike 4.0 International License. Funding Disclaimer Projekt MakeITReal został sfinansowany przy wsparciu Komisji Europejskiej w ramach programu ERASMUS +, KA2, numer projektu: PL01-KA Niniejszy komunikat odzwierciedla jedynie stanowisko autora, a Komisja nie ponosi odpowiedzialności za jakiekolwiek wykorzystanie informacji zawartych w tym dokumencie.
