Nowe w wersji 9.0 cnckad-a
|
|
- Julia Sokołowska
- 5 lat temu
- Przeglądów:
Transkrypt
1 Nowe w wersji 9.0 cnckad-a 1 Nowe Funkcje Ogólne cnckad jest teraz aplikacją MDI Parametryczna Biblioteka detali Warstwy CAM Dane użytkownika w podglądzie pliku Poprawione sprawdzanie wykrawań niszczących detal Wykrawanie Automatyczne, Wycinanie Automatyczne i Ustawienia Cięcia są przypisane do maszyny Edytowanie wielu Linii gięcia Początek układu jest przypisany do maszyny Kontekstowe kliknięcie prawym przyciskiem myszki Podświetlanie elementu Indywidualizacja skrótów Otwórz pliki z nieistniejącymi narzędziami Załaduj i zamień detale w Zagnieżdżeniu Przesunięcie Wypchania Ramka ograniczająca Podziel linię na segmenty Znajdź krok gięcia Nowe Funkcje Wykrawania Wykrawanie Automatyczne usuwa odpad w nieregularnych kształtach i wcięciach Maksymalna liczba uderzeń dla usuwania odpadu w Wykrawaniu Automatycznym Pojedyncze wykrawanie Dowolnie z Przyciąganiem automatycznym Sortowanie według strony w Bibliotece narzędzi Nowe Opcje Narzędzi Nowa opcja Drukuj Narzędzia Narzędzie CR z Mikropołączeniem Obsługa narzędzi klastrowych w Wykrawaniu Automatycznym Ustaw numer narzędzia (ToolN) z biblioteki Narzędzia wielopromieniowe Głowice liniowe Ustaw początkową pozycję umieszczania dla X Nowe Funkcje Wycinania Laserem Przewód łączący dla Wspólnych cięć Mikropołączenia w Wycinaniu Automatycznym Odparuj arkusz przed wycinaniem... 21

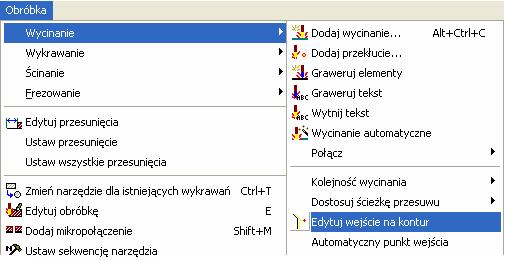

2 cnckad Oznaczanie przed wycinaniem Dowolny punkt wejścia dla cięcia Zredukowana prędkość posuwu Wyznacznik ścieżki (Dostosuj ścieżkę narzędzia) Nowe w wycinaniu rur Trójwymiarowa symulacja przecięć Ualona grafika Nowe Funkcje Zagnieżdżania Automatycznego Automatyczne rozwiązanie DXF do NC Unikaj uprzednio zdefiniowanych obszarów zacisków Pełna obsługa wypełniania otworów Edytuj parametry Wspólnych cięć detalu w Zagnieżdżaniu Automatycznym Nowe w CAD Linku Ścieżka pliku cnckad-a Ustawienia cnckad-a Import i eksport Importuj wymiary z AutoCAD-a Obsługa plików DWG AutoCAD-a Eksport niejednolicie białych elementów do DXF/DWG Udoskonalenia funkcji Nowa opcja szukania podwójnych Zmiany w Sprawdź proces Dodana precyzja cen w Kosztorysie

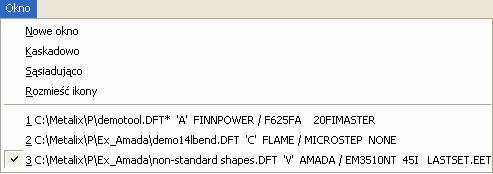

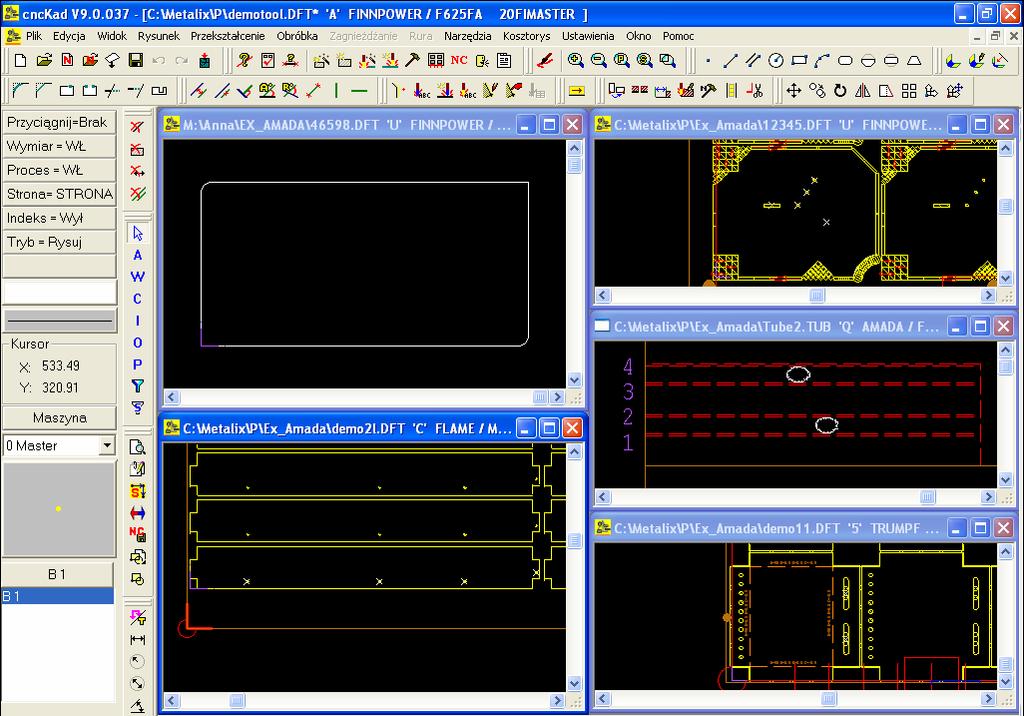

3 What s New 1 Nowe Funkcje Ogólne 1.1 cnckad jest teraz aplikacją MDI MDI jest akronimem interfejsu wielodokumentowego. Oznacza to, że w głównym oknie cnckada można otworzyć tyle plików, ile jest potrzebnych: Możesz przełączać pomiędzy oknami przy pomocy skrótu klawiszy ALT+Tab. Dodatkowo możesz przełączać pomiędzy otwartymi projektami w nowym Menu Okno, a także umieszczać je sąsiadująco, kaskadowo itd. W Menu Plik występują także nowe funkcje, pozwalające na zapisywanie/zamykanie nie tylko jednego okna, ale wszystkich okien na raz: 3
4 cnckad.90 Ta funkcja jest przydatna na przykład, kiedy pracujesz z zagnieżdżeniami i chcesz edytować niektóre detale. Na przykład: Do poniższego detalu dodaliśmy dwa okręgi, zapisaliśmy go i przeszliśmy do zagnieżdżenia (otwartego w tym samym czasie), które składa się z owego detalu. Natychmiast otrzymaliśmy komunikat mówiący, że detale w zagnieżdżeniu zostały zaktualizowane to wszystko zrobiliśmy w tylko jednym oknie cnckad otwartym na naszym pasku zadań! 1.2 Parametryczna Biblioteka detali Teraz cnckad oferuje teraz całkowicie nowy i łatwy sposób tworzenia nowych detali. Możesz tworzyć parametryczne detale, takie jak ten zaprezentowany na poniższym rysunku, bezpośrednio w oknie dialogowym Nowy projekt: 4

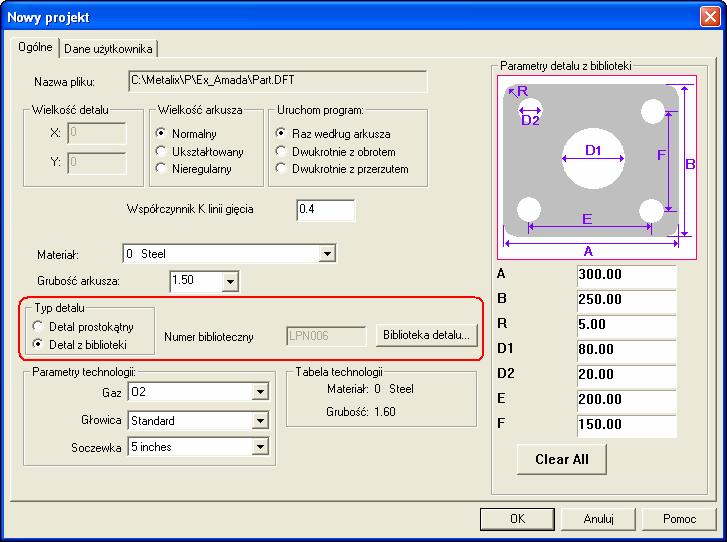

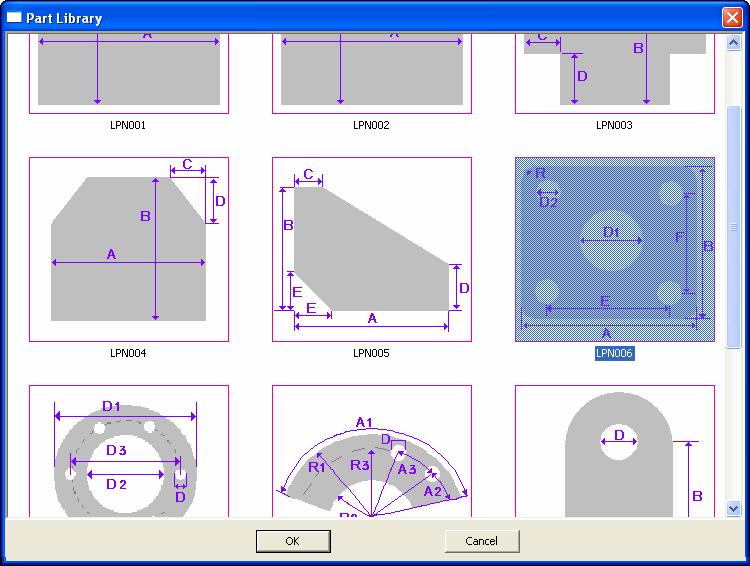

5 What s New Mechanizm Biblioteki narzędzi zapewnia możliwość wybrania, skonfigurowania i utworzenia geometrii detali z uprzednio zdefiniowanej Biblioteki kształtów: 5

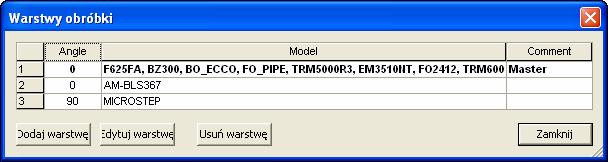

6 cnckad Warstwy CAM Pojedynczy detal w cnckadzie może obecnie posiadać różne definicje przetwarzania, Warstwy obróbki, odpowiadające jego unikatowej geometrii. Każda warstwa może zawierać unikatową obróbkę. W ten sposób jeden detal można wykorzystać do generowania kodów NC dla kilku rodzajów maszyn (wykrawarek, wycinarek, maszyn wielofunkcyjnych itd.). Oznacza to, że nie ma konieczności kilkakrotnego zapisywania tego samego detalu, za każdym razem z innymi definicjami obróbki. Oznacza to także, że za każdym razem, gdy aktualizujesz geometrię detalu jego obróbka zostanie także zaktualizowana dla wszystkich jego warstw. Aby dodać definicje przetwarzania, w Menu Obróbka wybierz opcję Warstwy obróbki, lub na pasku narzędzi Obróbka kliknij ikonę. Zostanie wówczas otwarte następujące okno dialogowe, pozwalające na tworzenie, edytowanie i usuwanie warstw: 6

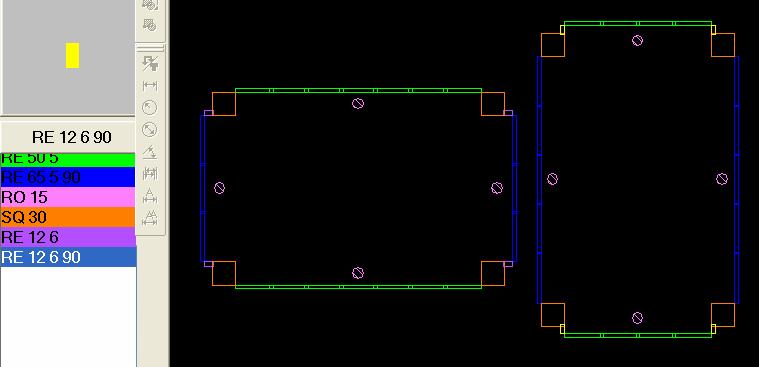

7 What s New Ta funkcja jest przydatna, gdy posiadasz detal zagnieżdżony raz pod kątem 0, a raz pod kątem 90 : W powyższym przykładzie w obu warstwach poziome cięcie wykonane jest narzędziem RE 50 5 (w kolorze zielonym) a pionowe narzędziem RE (w kolorze niebieskim). 1.4 Dane użytkownika w podglądzie pliku Otwierając detal możesz teraz zobaczyć nie tylko podgląd detalu, ale także Dane użytkownika wraz materiałem detalu i jego grubością: 1.5 Poprawione sprawdzanie wykrawań niszczących detal Teraz opcja sprawdzania, czy wykrawanie nie niszczy detalu została rozszerzona na wszystkie rodzaje wykrawań. 7

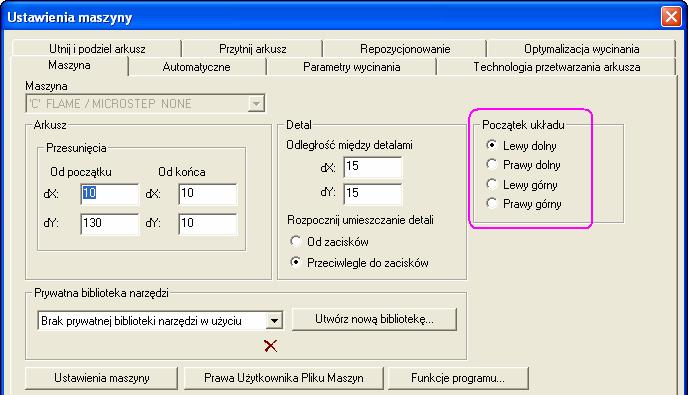

8 cnckad Wykrawanie Automatyczne, Wycinanie Automatyczne i Ustawienia Cięcia są przypisane do maszyny Wykrawanie Automatyczne, Wycinanie Automatyczne oraz ręczne Ustawienia Cięcia są przypisane do maszyny. Oznacza to, że stacja robocza z kilkoma maszynami może posiadać po kilka ustawień dla każdej z maszyn. 1.7 Edytowanie wielu Linii gięcia Obecnie można edytować kilka Linii gięcia na raz, ustawiając parametry kąta, wielkości tekstu itp. 1.8 Początek układu jest przypisany do maszyny Wybór Początku układu jest określony dla każdej maszyny i można go ustawić w oknie dialogowym domyślnych Ustawień maszyny, na zakładce Maszyna: 1.9 Kontekstowe kliknięcie prawym przyciskiem myszki Kiedy klikniesz prawym przyciskiem myszki w oknie graficznym cnckada, pojawią się opcje Menu Powiększenie, pozwalając Ci na łatwiejszą manipulację arkusza: 8

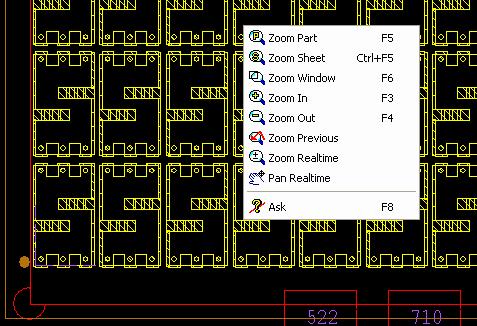

9 What s New Kiedy klikniesz prawym przyciskiem myszki przy elemencie (elementach), pojawią się opcje Menu Usuń, opcje Powiększenia, a także kilka innych: 1.10 Podświetlanie elementu Teraz za każdym razem, gdy umieścisz kursor blisko elementu, ten ostatni zostanie oznaczony na ekranie grubą, białą linią, jak pokazano na rysunku: 9

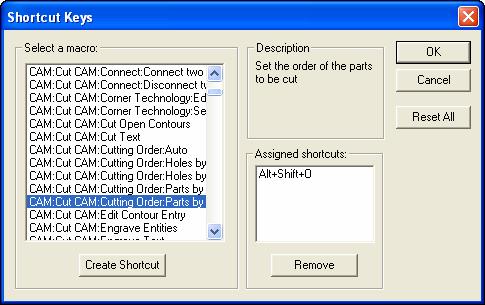

10 cnckad Indywidualizacja skrótów Aktywizując tę opcję w Menu Widok pozwala Ci na utworzenie własnych skrótów dla różnych funkcji cnckada, a także na zmianę już istniejących: 1.12 Otwórz pliki z nieistniejącymi narzędziami Dotychczas, gdy podczas otwierania detalu okazało się, że jakiś plik narzędzia specjalnego nie istnieje, cnckad usuwał wszystkie definicje przetwarzania. Obecnie usuwa on tylko wykrawania wykonane brakującym narzędziem i ładuje pozostałe definicje obróbki Załaduj i zamień detale w Zagnieżdżeniu Możesz teraz zamieniać detale wybranych elementów zagnieżdżenia Przesunięcie Wypchania Ta nowa funkcja Menu Widok pozwala użytkownikowi zobaczyć przesunięcie wypchania i uniknięcie niepotrzebnych kolizji maszyn: 10

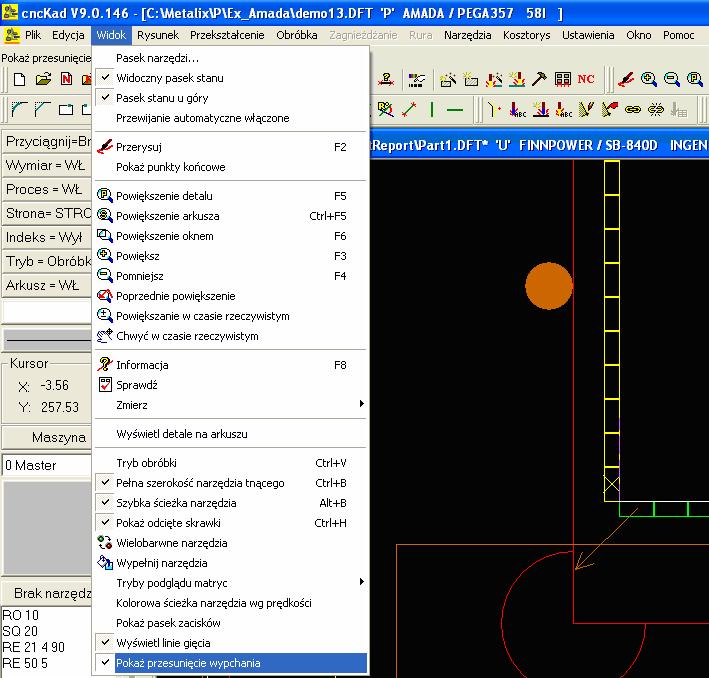

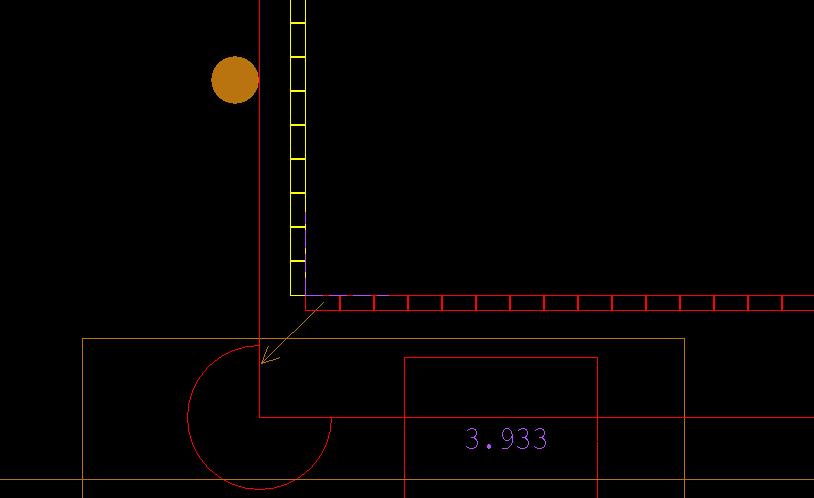

11 What s New Przesunięcie wypchania zostanie wyświetlone po zaznaczeniu opcji menu "Pokaż przesunięcie wypchania" lub po zaznaczeniu elementu na rysunku: 11

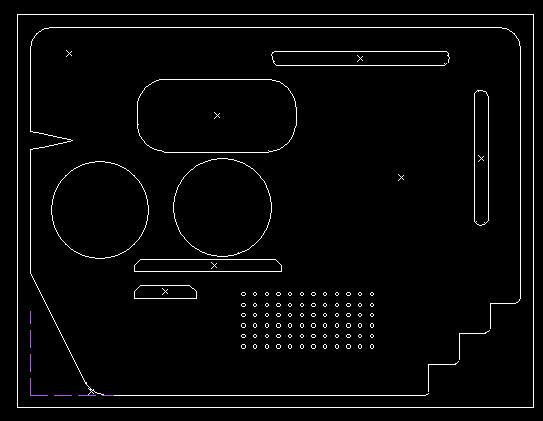

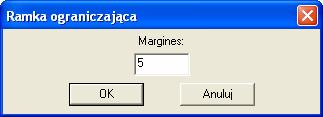

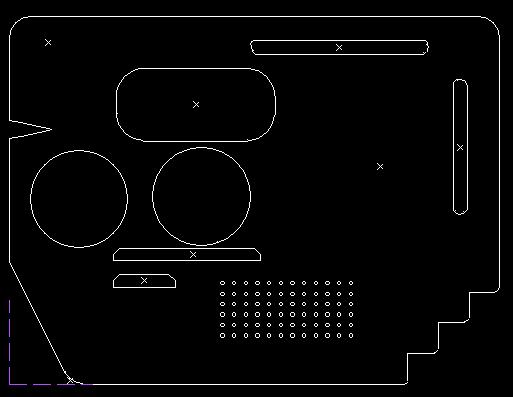

12 cnckad Ramka ograniczająca Ta nowa funkcja Menu Rysunek pozwala na narysowanie ramki ograniczającej detal, z opcją przesunięcia go od granic ramki. Przykład: Przed: Po (z 5mm marginesem): 1.16 Podziel linię na segmenty Umieszczona w Menu Rysunek, ta funkcja dzieli wybrane linie na segmenty według następujących parametrów: Zobacz poniższy rysunek: A Odległość od krawędzi B Szczelina podziału C Odległość między szczelinami 12
13 What s New 1.17 Znajdź krok gięcia Ta nowa funkcja Menu Rysunek jest przydatna do znalezienia liczby zgięć i odpowiednich im kątów, wymaganych do utworzenia przybliżonego łuku. Po wprowadzeniu żądanej długości wymaganego kroku zostanie obliczony faktyczny krok. 13

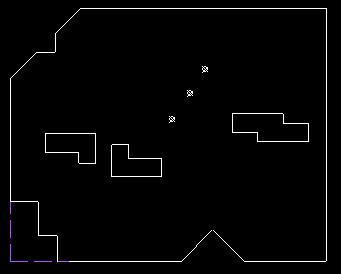

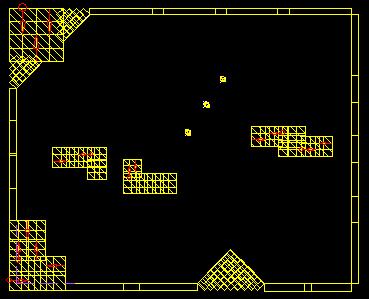

14 cnckad.90 2 Nowe Funkcje Wykrawania 2.1 Wykrawanie Automatyczne usuwa odpad w nieregularnych kształtach i wcięciach Teraz opcja Wykrawania Automatycznego automatycznie usuwa odpad w prostopadłych, prostokątnych kształtach i wcięciach. Zobacz poniższy przykład: Detal przed obróbką: I po przetworzeniu automatycznym: 2.2 Maksymalna liczba uderzeń dla usuwania odpadu w Wykrawaniu Automatycznym Użytkownik może teraz w Wykrawaniu Automatycznym zdefiniować maksymalną liczbę uderzeń dla usuwania odpadu. Jeżeli liczba uderzeń w usuwanym odpadzie (wcięciu lub otworze) przekracza liczbę wprowadzoną w oknie dialogowym, usuwanie odpadu zostanie zastąpione: 14
15 What s New 2.3 Pojedyncze wykrawanie Dowolnie z Przyciąganiem automatycznym Pojedyncze wykrawanie Dowolnie można teraz zastosować także z opcją przyciągania automatycznego. Oznacza to, że jeżeli wybrana zostanie opcja przyciągania automatycznego, wykrawanie zostanie umieszczone na jednym z punktów końcowych lub punkcie środkowym najbliższego elementu. 2.4 Sortowanie według strony w Bibliotece narzędzi W Bibliotece narzędzi możesz teraz sortować narzędzia, klikając kolumnę Narzędzie na dwa sposoby według długości narzędzia (pierwszy parametr wielkości) i szerokości (drugi parametr wielkości): Posortowane wg długości narzędzia: Posortowane wg szerokości narzędzia: 2.5 Nowe Opcje Narzędzi Istnieją nowe funkcje obsługi narzędzi: 15

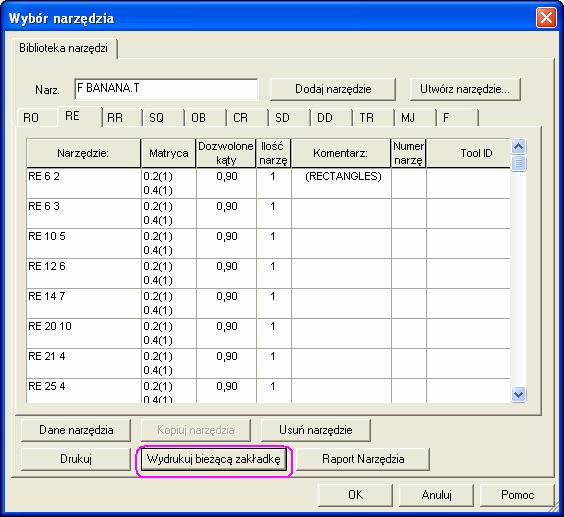

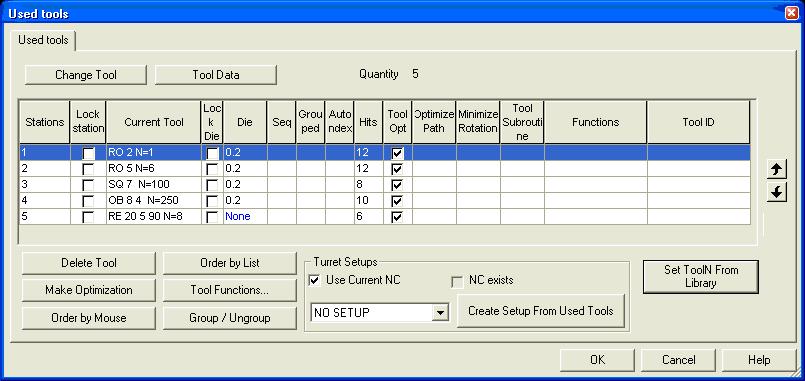

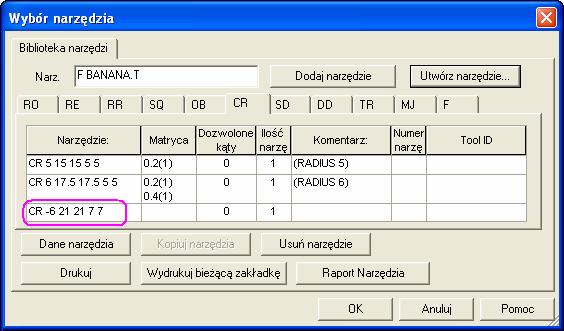

16 cnckad Nowa opcja Drukuj Narzędzia Obecnie w Bibliotece Narzędzi istnieje nowa opcja, pozwalająca na drukowanie bieżącej zakładki: Narzędzie CR z Mikropołączeniem Od teraz dla narzędzia Promień naroża (CR) można zdefiniować krawędź z funkcją mikropołączenia. Kiedy w oknie dialogowym Utwórz narzędzie zaznacz okienko MJ, mikropołączenie zostanie dodane do Twojego narzędzia: 16

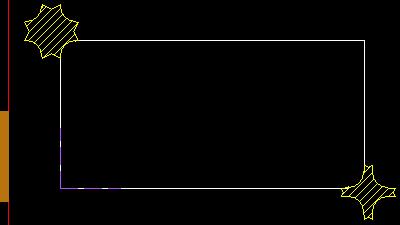

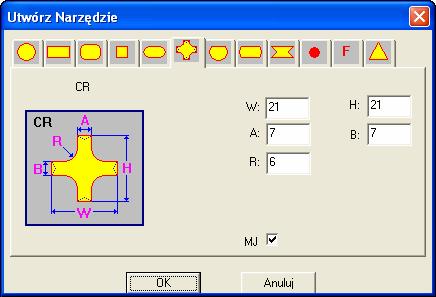

17 What s New Jak widać poniżej, narzędzie CR z mikropołączeniem jest oznaczone znakiem "-", poprzedzającym parametry narzędzia: A oto rezultat umieszczania wykrawań na detalu tymi narzędziami: 17

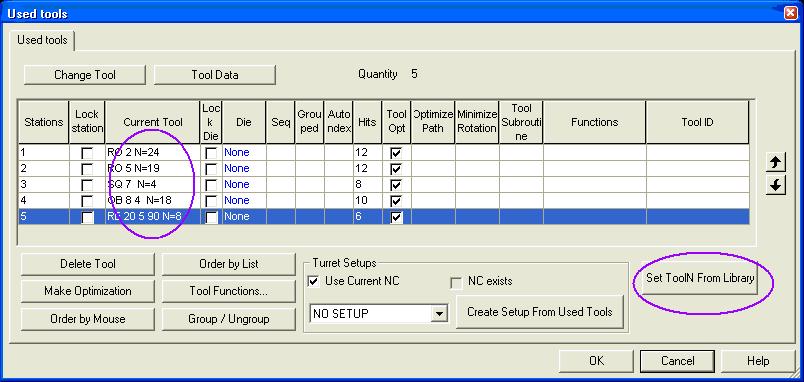

18 cnckad Obsługa narzędzi klastrowych w Wykrawaniu Automatycznym Wykrawanie Automatyczne sprawdza teraz możliwość wykorzystania narzędzi klastrowych do wykrawania siatek i stosuje je, gdziekolwiek to możliwe Ustaw numer narzędzia (ToolN) z biblioteki Ta nowa funkcja w oknie dialogowym Wykorzystanych Narzędzi pozwala na zastąpienie parametru numeru narzędzia (ToolN) wszystkich wykorzystanych narzędzi wartościami z bieżącej biblioteki narzędzi. Na przykład: dla DFT z następującymi ustawieniami: takie zmiany zostały wprowadzone, po kliknięciu przycisku Ustaw numer narzędzia z biblioteki: Narzędzia wielopromieniowe Wykrawanie Automatyczne oraz wykrawanie ręczne obsługują opcję usuwania odpadu w okręgach przy pomocy narzędzi wielopromieniowych: 18

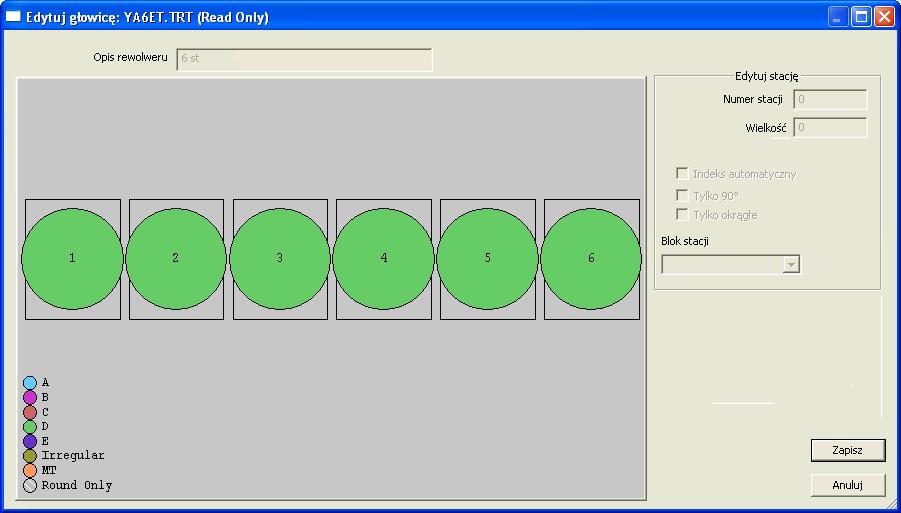

19 What s New 2.6 Głowice liniowe W wersji V9 można zdefiniować głowicę liniową: A także dodać do niej Ustawienia rewolweru: 19

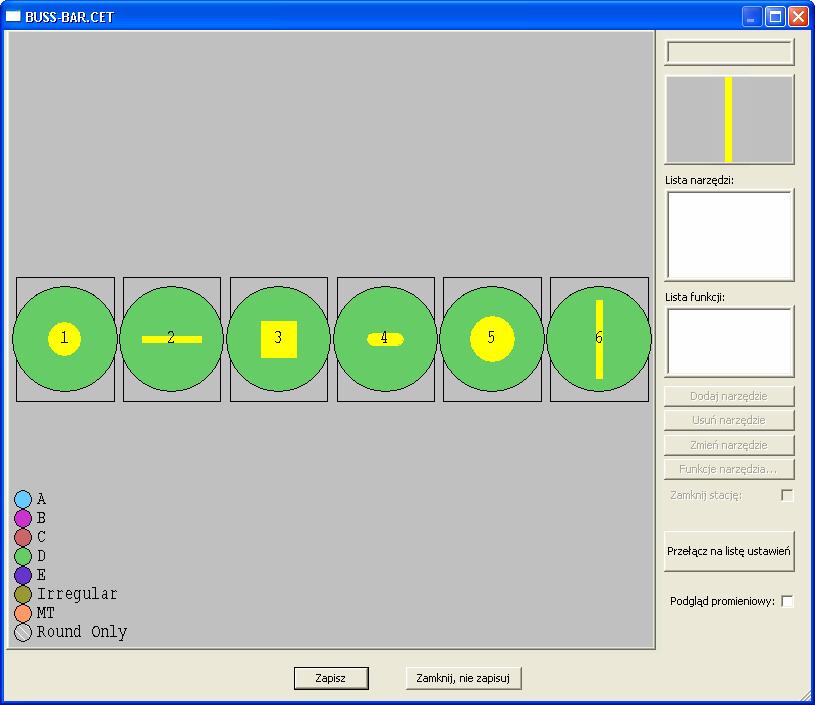

20 cnckad.90 Głowice liniowe są przydatne dla takich maszyn jak Buss-Bar, Coil, a także dla niektórych standardowych maszyn takich jak Amada OCTO. 2.7 Ustaw początkową pozycję umieszczania dla X Na zakładce Arkusz w oknie dialogowym Ustaw arkusz i zaciski użytkownik może ustawić początkową pozycję umieszczania detali od lewej strony (od początku układu współrzędnych) lub z prawej strony (od końca): 20
21 What s New 3 Nowe Funkcje Wycinania Laserem 3.1 Przewód łączący dla Wspólnych cięć Ta nowa funkcja odnosi się do wycinarek laserowych, wodnych oraz wypalarek plazmowych i ogniowych, pozwalając użytkownikowi na zdefiniowanie rozbijania ścieżki narzędzia podczas wspólnych cięć. Jest ona dostępna z sekcji Wspólne cięcia zakładki Wycinanie automatyczne w oknie dialogowym Wycinania automatycznego: 3.2 Mikropołączenia w Wycinaniu Automatycznym Kiedy posługujesz się funkcją Wycinania Automatycznego możesz automatycznie dodać Mikropołączenia: 3.3 Odparuj arkusz przed wycinaniem Na zakładce Parametry wycinania okna dialogowego Ustaw arkusz i zaciski znajdziesz teraz funkcje Odparowywania, pozwalające Ci na bardziej efektowną pracę. Teraz będziesz mógł wybrać odparowywanie całego arkusza, cięcia lub przekłuwania przed przetworzeniem arkusza wycinaniem. Dotychczas można było ustawić te opcje tylko przez dodanie funkcji odparowywania przed cięciem. Teraz w jednym miejscu można zdefiniować zarówno ich sekwencję, jak i obszar odparowywania: 21
22 cnckad Oznaczanie przed wycinaniem Ta opcja zakładki Optymalizacja wycinania okna dialogowego Ustaw arkusz i zaciski lub okna Ustawień maszyny pozwala na przeprowadzenie zaznaczania na detalu lub na całym arkuszu: 3.5 Dowolny punkt wejścia dla cięcia Teraz możesz ustawić Punkt wejścia cięcia w dowolnym miejscu na konturze: Możesz zastosować opcję Nie przyciągaj, aby dowolnie umieścić wejście, lub każdą inną standardową opcję przyciągania, aby umieścić je automatycznie. 3.6 Zredukowana prędkość posuwu Tabela technologii wycinania zawiera kolumnę zredukowanej prędkości posuwu. Ten parametr jest wykorzystywany dla lepszej precyzji szacowania czasu pracy na detalu. 22

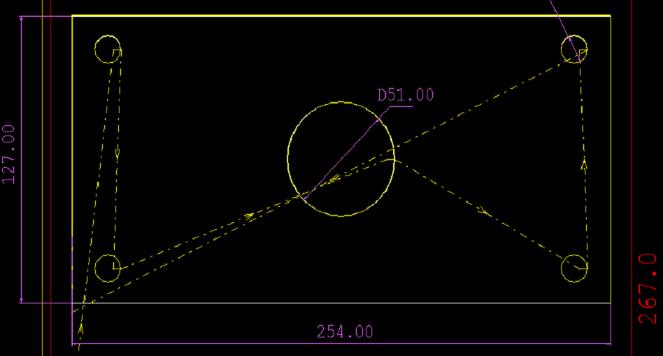

23 What s New 3.7 Wyznacznik ścieżki (Dostosuj ścieżkę narzędzia) Ta automatyczna opcja oblicza ścieżkę od jednego otworu do drugiego, próbując uniknąć przechodzenia przez już wycięte otwory. Przed: Po: 23

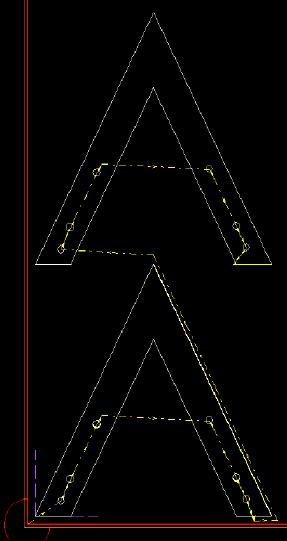

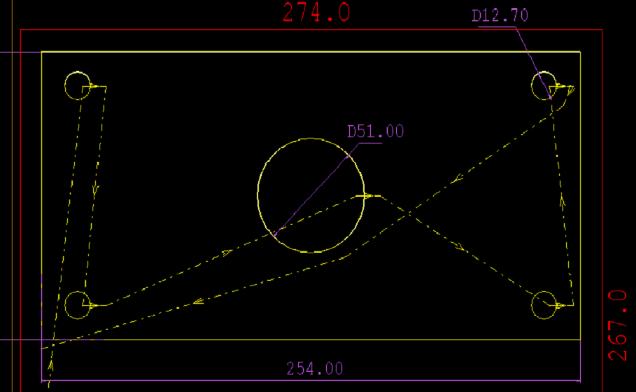

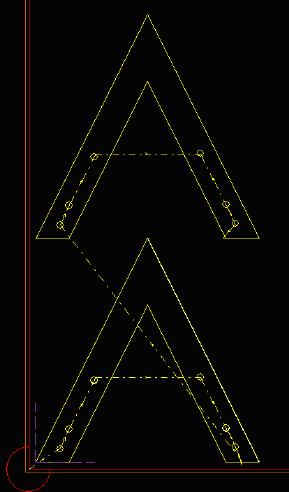

24 cnckad.90 Przed: Po: 24

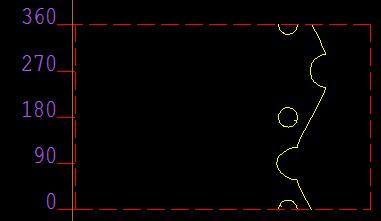

25 4 Nowe w wycinaniu rur 4.1 Trójwymiarowa symulacja przecięć Wycinanie rur zostało znacznie wzbogacone o trójwymiarową symulację gotowych cięć. Po zastosowaniu opcji Utwórz przecięcie, w celu dodania cięć do rury, można je symulować trójwymiarowo. Po przetworzeniu przecięć w Menu Rura wybierz opcję Widok trójwymiarowy: Zobacz jak rura będzie wyglądała po obróbce: Widok dwuwymiarowy: Widok trójwymiarowy: 4.2 Udoskonalona grafika Okna dialogowe opcji Utwórz przecięcie pokazują teraz trójwymiarowe odzwierciedlenia parametrów przecięcia, tym samym ułatwiając dodawanie cięć i zwiększając jego intuicyjność:
26 cnckad.90 26
27 Co nowego 5 Nowe Funkcje Zagnieżdżania Automatycznego 5.1 Automatyczne rozwiązanie DXF do NC Obecnie można w module Zagnieżdżania Automatycznego załadować zagnieżdżenie w formacie DXF i utworzyć dla niego kod NC, bez konieczności uprzedniego konwertowania formatu detali na DFT i przetwarzania ich w cnckadzie. 5.2 Unikaj uprzednio zdefiniowanych obszarów zacisków Ta nowa opcja zakładki Zagnieżdżenia Automatycznego okna dialogowego Ustawienia obszaru roboczego pozwala na uniknięcie wstępnie zdefiniowanego obszaru zacisków, po to, aby zagnieżdżanie automatyczne nie umieściło detali na zaciskach. Pozwala to na utworzenie zagnieżdżeń, bez konieczności repozycjonowania. 5.3 Pełna obsługa wypełniania otworów Obecnie opcje Wypełnij otwory oraz Wypełnij otwory dla wszystkich podzagnieżdżeń działają zarówno dla strategii Zagnieżdżania prostokątnego, jak i dla strategii Prawdziwie ukształtowanego zagnieżdżenia: 5.4 Edytuj parametry Wspólnych cięć detalu w Zagnieżdżaniu Automatycznym Obecnie istnieje możliwość edytowania parametrów Wspólnych cięć detalu. 27

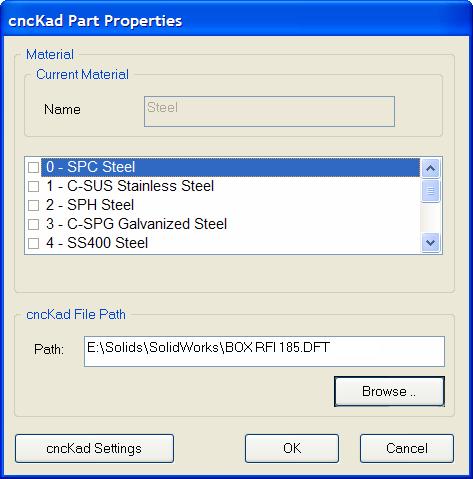

28 cnckad.90 6 Nowe w CAD Linku Moduł CAD Linku posiada teraz lepszą obsługę eksportowania całego za jednym kliknięciem myszki, z lepszą obsługą dostosowania do potrzeb użytkownika. Menu\pasek narzędzi CAD Linku posiada teraz nową opcję cnckad Properties: Otwiera ona okno dialogowe, w którym użytkownik może ustawić materiał dla detali z Bazy Materiału cnckada, z nowymi opcjami: 6.1 Ścieżka pliku cnckad-a Po wyeksportowaniu modelu do cnckada Ścieżka pliku cnckada pokazuje, gdzie został zapisany twój DFT, plik, który zostanie zaktualizowany, kiedy zastosujesz funkcję Zaktualizuj CAD Link. Jeżeli chcesz zaktualizować inny plik, po prostu wyszukaj go lub wprowadź żądaną ścieżkę. 6.2 Ustawienia cnckad-a Przycisk cnckad Settings otwiera nowe okno dialogowe: 28

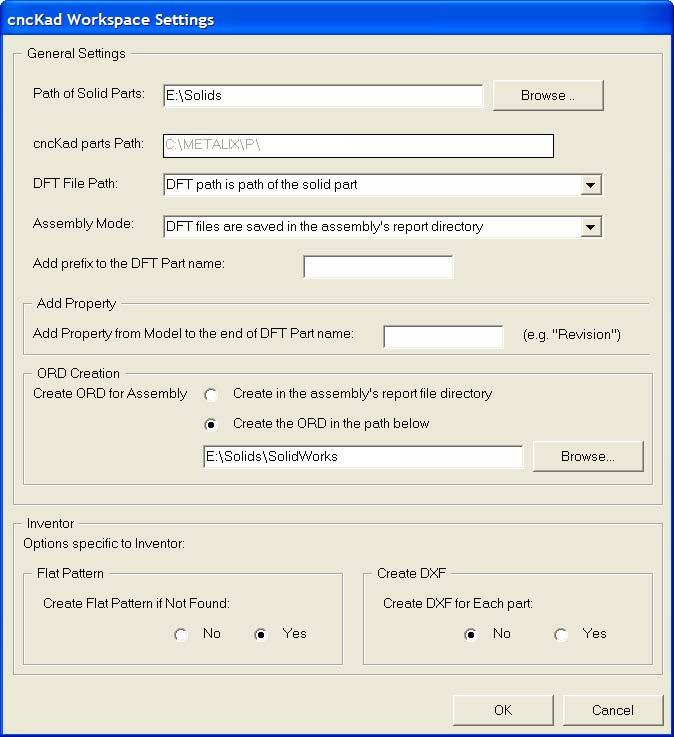

29 Co nowego Tutaj można ustawić różne opcje, które określą, gdzie zostanie zapisany detal wyeksportowany do cnckada, pod jaką nazwą i wiele innych opcji. 29
30 cnckad.90 7 Import i eksport 7.1 Importuj wymiary z AutoCAD-a Teraz można importować z AutoCAD-a detale wraz z ich wymiarami. Obsługiwane rodzaje wymiarów to: wymiary liniowe, wyrównane, promienia, średnicy oraz kąta. Wymiar kąta są na razie obsługiwane tylko częściowo 7.2 Obsługa plików DWG AutoCAD-a2008 Importowanie plików DWG z AutoCAD-a2008 jest teraz w pełni obsługiwane. 7.3 Eksport niejednolicie białych elementów do DXF/DWG Zagnieżdżanie Automatyczne posiada teraz funkcję pozwalającą na eksportowanie niejednolicie białych elementów do plików DXF/DWG. 30
31 Co nowego 8 Udoskonalenia funkcji 8.1 Nowa opcja szukania podwójnych Opcja Szukaj podwójnych dotyczy teraz także tekstu. 8.2 Zmiany w Sprawdź proces Zamiast sprawdzania konturu, jako całości, jak to było do tej pory, algorytm Sprawdź proces weryfikuje teraz czy każdy z elementów został przetworzony czy nie. 8.3 Dodana precyzja cen w Kosztorysie Teraz okno dialogowe Ustawienia czasu kosztorysu jest podzielone na dwie zakładki, pozwalając na wydajną i precyzyjna wycenę kosztorysu dla Twojej maszyny. Pierwsza zakładka zawiera ogólne ustawienia kalkulacji cen z nowym polem Dokładność ceny: Druga zakładka składa się z Dodatkowych stałych czasu: 31
32 cnckad.90 32
