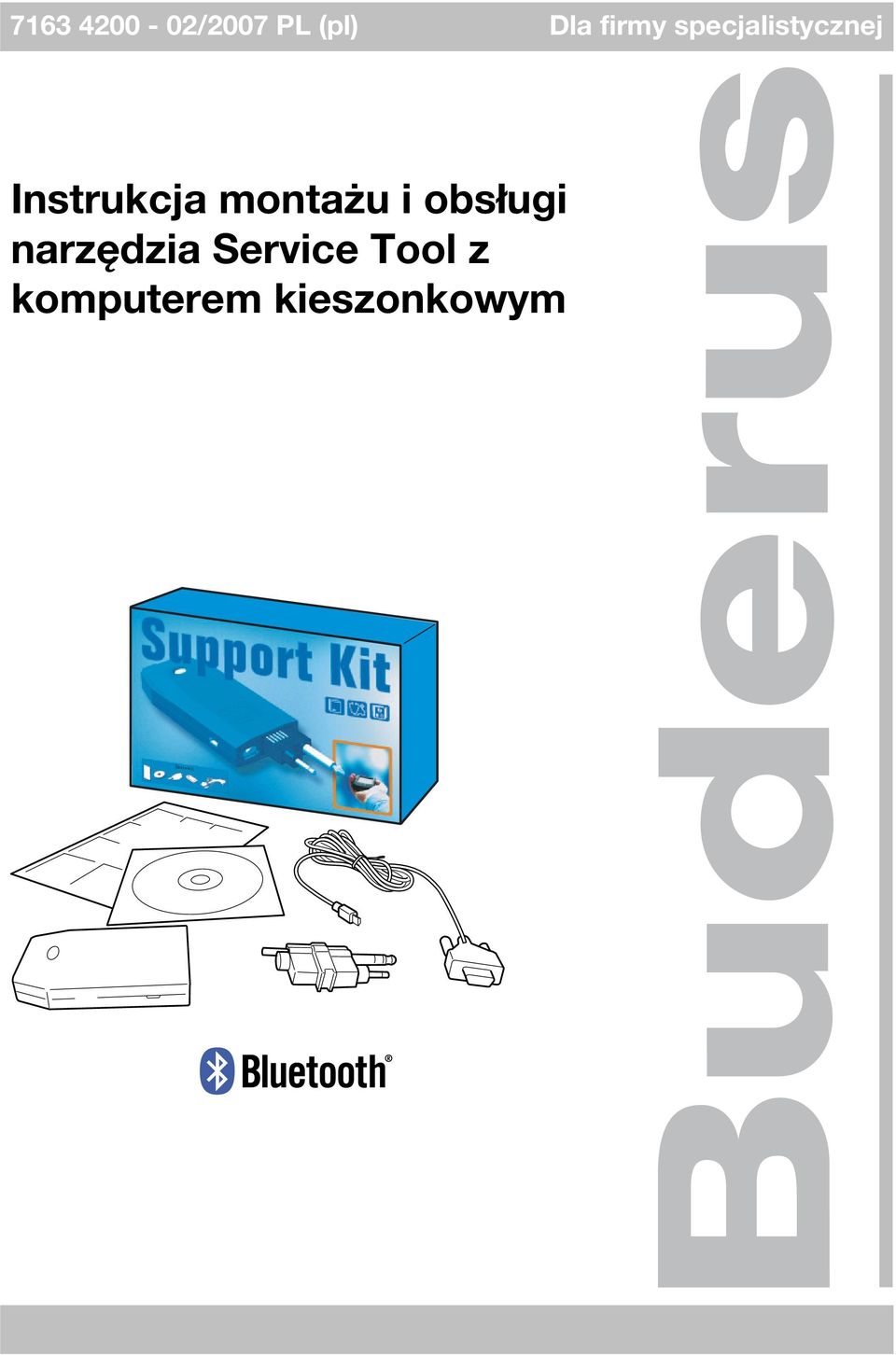

1 /2007 PL (pl) Dla firmy specjalistycznej Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym

2 Service Tool odpowiada podstawowym wymaganiom odpowiednich norm i wytycznych. Producent nieustannie pracuje nad ulepszaniem swoich produktów. Dlatego teý zastrzega sobie prawo do wprowadzania nowych rysunków, tekstów oraz zmian technicznych. Aktualizacja dokumentacji Jeýeli majà Pañstwo propozycje poprawek lub stwierdzili nieprawidùowoúci, prosimy o kontakt z nami. Prosimy przesyùaã wiadomoúci pocztà elektronicznà na adres techdoc@nefit.nl. 2 Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007

3 Spis treúci 1 Support Kit Zakres dostawy Service Tool Czæúã ogólna Korzyúci Gotowi na przyszùoúã Systemy sprzætowe Podræczny PDA (palmtop) Service Key Sygnalizacja statusu urzàdzenia Wykrywanie klucza Service Key Transmisja danych Przeùàcznik irda Adapter Service Software Struktura nawigacji Przyciski Instalacja oprogramowania Service Software Uruchamianie oprogramowania Service Software Zmiana formy komunikacji Passkey Tryby pracy programu Aktualizacja oprogramowania Service Software przez Internet Abonament (pobieranie aktualizacji) Key-Number Aktualizacja Service Key Uwagi Zuýycie baterii Prawa autorskie IrDA Wstæp Kupujàc Service Tool, zdecydowali siæ Pañstwo na caùkowicie nowatorskà koncepcjæ serwisowà. Niniejszy Service Tool moýe byã wykorzystywany do wykrywania usterek w prawie wszystkich kotùach BUDERUS dostæpnych obecnie oraz w przyszùoúci. Mogà Pañstwo dokonywaã przeglàdów kotùów za pomocà najaktualniejszego i najbardziej przyjaznego w obsùudze oprogramowania Service Software, na sprzæcie, którym obecnie Pañstwo dysponujà lub który moýna zakupiã w powszechnym handlu. Zdecydowali siæ Pañstwo na koncepcjæ, która umoýliwia dokonanie przeglàdu kotùa w prosty sposób. Mogà Pañstwo od razu korzystaã z zestawu Support Kit. Niniejsza instrukcja zawiera dodatkowe informacje dotyczàce uruchomienia i uýytkowania nowego przyrzàdu Service Tool. Przykùadowymi kwestiami, które zostanà opisane szczegóùowo, sà: standardowy osprzæt ; Service Key ; Service Software. Wiæcej informacji o wymienionych wùaúnie pozycjach znajdà Pañstwo w niniejszej instrukcji. Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007 3

4 1 Support Kit 1 Support Kit Support Kit w poùàczeniu z PDA (palmtopem) (patrz rozdziaù 3 "Systemy sprzætowe") oferuje Pañstwu wszystko, co potrzebne jest do uruchomienia Pañstwa nowego przyrzàdu Service Tool. 1.1 Zakres dostawy Proszæ sprawdziã, czy zawartoúã opakowania jest kompletna (rys. 1). UWAGA! W poùàczeniu z komputerem kieszonkowym (rozdziaù 3.1), narzædzie Service Tool moýe byã obsùugiwane poprzez technologiæ Bluetooth lub irda (podczerwieñ). W przypadku komunikacji przez Bluetooth, zarówno komputer kieszonkowy jak i klucz Service Key muszà byã wyposaýone w technologiæ Bluetooth. Service Tool Service Tool 2.1 Czæúã ogólna Szereg naszych obecnie produkowanych kotùów wyposaýony jest w sterownik, tzw. uniwersalny automat palnikowy (UBA). UBA raportuje stan najwaýniejszych czæúci skùadowych, przechowuje parametry urzàdzenia grzewczego zarejstrowane w przeszùoúci oraz, podaje najczæstsze przyczyny usterek. Service Tool funkcjonuje z praktycznie kaýdym dostæpnym obecnie kotùem (o ile jest on wyposaýony w zùàcze serwisowe) oraz wszystkimi takimi naszymi kotùami, które bædà dostæpne w przyszùoúci. W przypadku starszych automatyk kotùów, nie wyposaýonych w zùàcze serwisowe, postæpowaã wg metody pytanie-odpowiedê. Oznacza to, ýe naleýy odpowiedzieã na róýne pytania. Dziæki temu zostanà Pañstwo poprowadzeni, bez jakiejkolwiek komunikacji z automatykà kotùa, przez strukturæ do prawidùowej diagnozy. Rys. 1 poz. 1: poz. 2: poz. 3: poz. 4: poz. 5: Zakres dostawy Krótka instrukcja (dokumentacja) pùyta CD-ROM Service Key Adapter Kabel RS-232 (wymagany tylko w przypadku komputera/laptopa) 4 Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007

5 Systemy sprzætowe Korzyúci Service Tool oferuje wiele korzyúci: Service Tool jest szczególnie poræczny w poùàczeniu zpda; Nasze kotùy mogà byã serwisowane przy uýyciu najnowszego osprzætu dostæpnego na rynku; Elementy obsùugi sà szczególnie przyjazne dla uýytkownika. Jest prosty i szybki w obsùudze; Graficzny wyúwietlacz z wieloma moýliwoúciami; Aktualizacje oprogramowania moýna pobieraã z Internetu; Ze wzglædu na to, ýe Service Tool wykorzystuje standardowy osprzæt, mogà Pañstwo korzystaã z wszystkich innych aplikacji na tym osprzæcie podczas prowadzenia prac; Mogà Pañstwo prowadziã protokóù usterek uporzàdkowany wedùug kodów pocztowych i numerów domów; Obsùuguje wszystkie obecnie stosowane urzàdzenia grzewcze, wyposaýone w UBA, oraz wszystkie takie nasze urzàdzenia grzewcze, które bædà stosowane w przyszùoúci. 2.3 Gotowi na przyszùoúã Dziæki nowemu przyrzàdowi Service Tool, jesteúmy gotowi na przyszùoúã, przyszùoúã, w której instalator otrzyma jeszcze lepsze wsparcie. 3 Systemy sprzætowe Service Tool wykorzystuje standardowe systemy sprzætowe, które sà dostæpne w powszechnym handlu detalicznym. 3.1 Podræczny PDA (palmtop) Narzædzie Service Tool moýna zainstalowaã na komputerach kieszonkowych, nazywanych takýe PDA Digital Organiser" lub "Handheld". W tabela 1 znajdà Pañstwo wymagania systemowe, które musi speùniaã PDA przed uýyciem oprogramowania Service Tool: PDA moýe byã zakupiony za poprzez powszechnie znane kanaùy handlowe. Nie sprzedajemy urzàdzeñ PDA! Oprogramowanie desktop dla PDA naleýy zainstalowaã zgodnie z instrukcjà, która zostaùa dostarczona wraz z PDA. PDA Palm Pocket PC System operacyjny Palm OS 3.1 lub nowszy Windows CE 2003 Windows CE Net Pamiæã wewnætrzna Port podczerwieni IrDa 8 MB Tak Tak * Hotsync 16 MB Tak Tak * Bluetooth Synchronizacja Active- Sync 3.7 lub nowszy Tab. 1 Wymagania systemowe * Komputer kieszonkowy musi byã wyposaýony co najmniej w technologiæ Bluetooth lub port podczerwieni IrDa. Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007 5

6 4 Service Key 4 Service Key Service Key (rys. 2) zostaù opracowany w celu diagnozowania naszych urzàdzeñ grzewczych. Service Key sùuýy do transmisji danych pomiædzy jednostkà sterujàcà w urzàdzeniu grzewczym (rys. 3) a standardowymi systemami sprzætowymi (rozdziaù 3.1). Rys. 2 Service Key Service Key jest podùàczany do zùàcza serwisowego w urzàdzeniu grzewczym (rys. 3, poz. 1). 4.1 Sygnalizacja statusu urzàdzenia Sygnalizator statusu urzàdzenia skùada siæ z dwóch diod LED. Diody te dostarczajà uýytkownikowi informacji w trakcie korzystania z przyrzàdu. Diody LED mogà úwieciã siæ, gasnàã lub mrugaã z okreúlonà czæstotliwoúcià. Tabela 2 przedstawia dziaùanie diod LED Wykrywanie klucza Service Key Dostæpne sà dwa rodzaje klucza Service Key. Poniýszy opis dotyczy wersji bez technologii Bluetooth. W tabeli 3 okreúlono, w jaki sposób moýna ustaliã rodzaj klucza, jaki Pañstwo posiadajà. Rys. 3 Niebieska dioda LED Przykùad zùàcza serwisowego Pomarañczowa dioda LED Diody LED mrugajà powoli na zmianæ Mruga wolno Mruga szybko Úwieci siæ stale Tab Service Key Bez technologii Bluetooth Mruga wolno Mruga szybko Úwieci siæ stale Znaczenie Inicjalizacja poùàczenia pomiædzy Service Key a PDA Transmisja danych pomiædzy Service Key a PDA (palmtopem) Zwrotne przenoszenie danych pomiædzy Service Key a PDA Transmisja danych pomiædzy Service Key a PDA zakoñczona Transmisja danych pomiædzy UBA a Service Key Zwrotne przenoszenie danych pomiædzy Service Key a UBA Transmisja danych pomiædzy UBA a Service Key zakoñczona Dziaùanie diod LED na przyrzàdzie Service Key Z technologià Bluetooth Tab. 3 Service Key Kolor diody LED zielona/ pomarañczowa niebieska/ pomarañczowa Naklejka z logo Bluetooth nie tak 6 Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007

7 Service Key Transmisja danych Transmisja danych pomiædzy kluczem Service Key a komputerem kieszonkowym jest moýliwa na dwa sposoby, a mianowicie za pomocà: 1. Bluetooth 2. irda (podczerwieñ) W obu przypadkach transmisja danych nastæpuje bezprzewodowo. Podczas transmisji danych dane pochodzàce z urzàdzenia sà tymczasowo zapisywane w pamiæci komputera kieszonkowego. Moýna zatem wykorzystywaã dane urzàdzenia bez koniecznoúci przebywania w pobliýu kotùa grzewczego. WSKAZÓWKA! Dla zapewnienia optymalnej komunikacji oraz komfortu uýytkowania zaleca siæ stosowanie funkcji Bluetooth. Rys. 4 Transmisja danych pomiædzy Service Key a PDA Przeùàcznik irda Komunikacja w podczerwieni IrDA odbywa siæ pomiædzy soczewkà IrDA w PDA a jednà z soczewek IrDA przyrzàdu Service Key. Ze wzglædu na fakt, iý Service Key nie podùàcza siæ do wszystkich urzàdzeñ grzewczych w tej samej pozycji, w przyrzàdzie Service Key znajdujà siæ dwie soczewki IrDA (rys. 5, poz. 1). Dziæki temu jedna z dwóch soczewek IrDA jest ùatwo dostæpna w kaýdej chwili do nawiàzania komunikacji w podczerwieni. Oznacza to, ýe komunikacja odbywa siæ albo przez pionowà soczewkæ, albo przez ukoúnà soczewkæ IrDA. W celu wybrania odpowiedniej soczewki IrDA, na Service Key znajduje siæ przeùàcznik (rys. 6, poz. 1). Za pomocà przeùàcznika (przycisku) moýna wybraã jednà z dwóch soczewek IrDA wraz z odpowiadajàcà jej pomarañczowà i zielonà diodà LED. Przy aktywacji úwieci siæ tylko wybrana dioda LED (informacja o gotowoúci), wskazujàc soczewkæ IrDA, która zostaùa wybrana. Po zaùàczeniu, domyúlnie przeùàcznik znajduje siæ w pozycji preferowanej (pionowa soczewka IrDA). Promieñ soczewki dziaùajàcej w podczerwieni moýe byã transmitowany, albo przez soczewkæ pionowà, albo ukoúnà, zaleýnie od pozycji przyrzàdu Service Key w zùàczu serwisowym. Gdy Service Key zostanie umieszczony w zùàczu serwisowym, w którego wypadku konieczne jest uýycie drugiej soczewki IrDA (pochylona soczewka IrDA), naleýy kaýdorazowo uýyã przeùàcznika, aby wybraã tæ wùaúnie soczewkæ IrDA. Rys. 5 1 Soczewki IrDA 1 Rys. 6 1 Przeùàcznik Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007 7

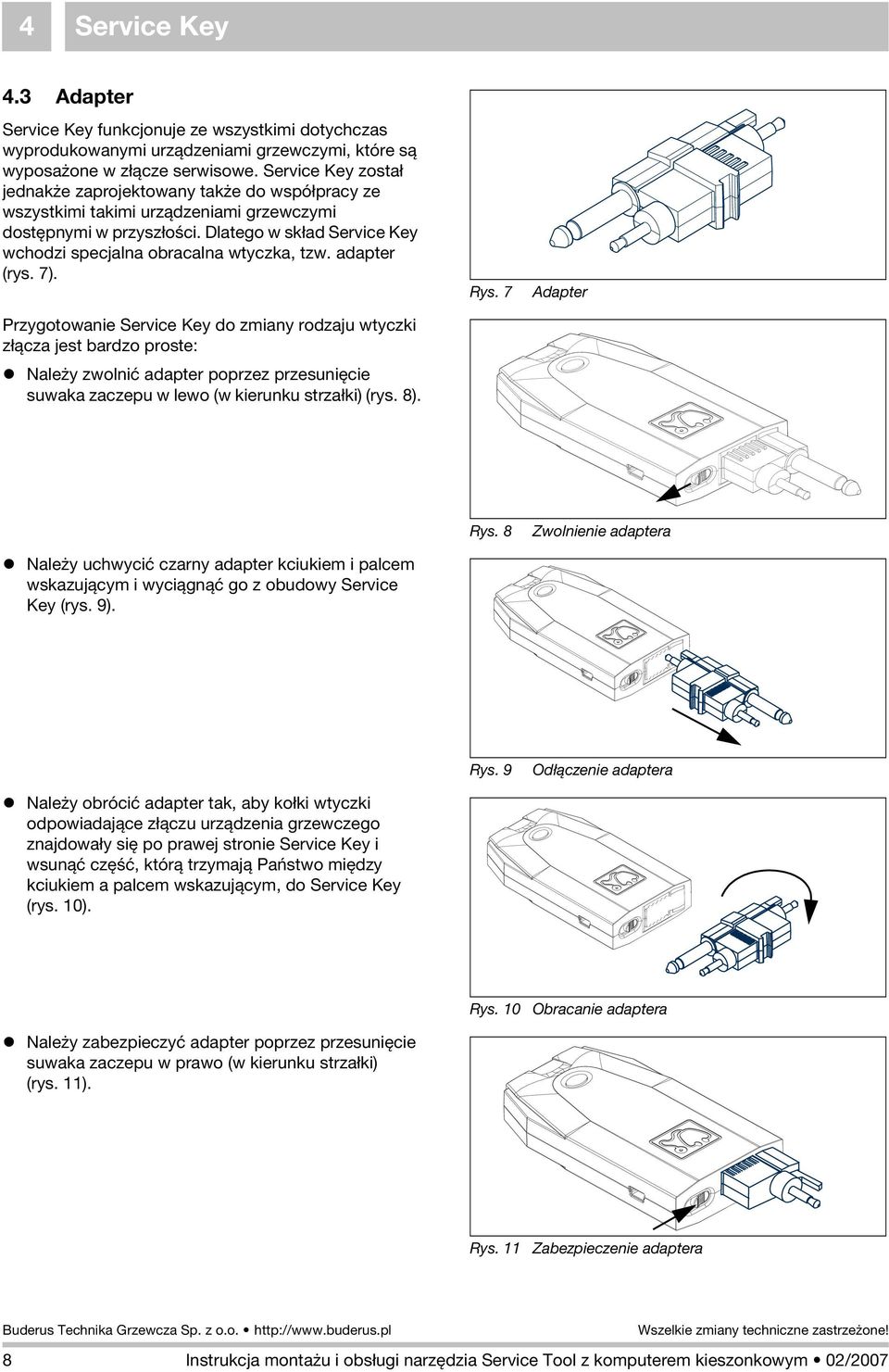

8 4 Service Key 4.3 Adapter Service Key funkcjonuje ze wszystkimi dotychczas wyprodukowanymi urzàdzeniami grzewczymi, które sà wyposaýone w zùàcze serwisowe. Service Key zostaù jednakýe zaprojektowany takýe do wspóùpracy ze wszystkimi takimi urzàdzeniami grzewczymi dostæpnymi w przyszùoúci. Dlatego w skùad Service Key wchodzi specjalna obracalna wtyczka, tzw. adapter (rys. 7). Przygotowanie Service Key do zmiany rodzaju wtyczki zùàcza jest bardzo proste: Naleýy zwolniã adapter poprzez przesuniæcie suwaka zaczepu w lewo (w kierunku strzaùki) (rys. 8). Rys. 7 Adapter Naleýy uchwyciã czarny adapter kciukiem i palcem wskazujàcym i wyciàgnàã go z obudowy Service Key (rys. 9). Rys. 8 Zwolnienie adaptera Naleýy obróciã adapter tak, aby koùki wtyczki odpowiadajàce zùàczu urzàdzenia grzewczego znajdowaùy siæ po prawej stronie Service Key i wsunàã czæúã, którà trzymajà Pañstwo miædzy kciukiem a palcem wskazujàcym, do Service Key (rys. 10). Rys. 9 Odùàczenie adaptera Naleýy zabezpieczyã adapter poprzez przesuniæcie suwaka zaczepu w prawo (w kierunku strzaùki) (rys. 11). Rys. 10 Obracanie adaptera Rys. 11 Zabezpieczenie adaptera 8 Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007

9 Service Software 5 5 Service Software Oprogramowanie Service Software naleýy zainstalowaã na PDA. Program instaluje siæ za pomocà aplikacji samoczynnej instalacji, znajdujàcej siæ na pùycie CD- Rom z zestawu Support Kit (rys. 1). Oprogramowanie Service Software jest stale aktualizowane. Tym samym korzystajà Pañstwo z ulepszeñ oprogramowania, aktualizacji danych dotyczàcych kotùów juý istniejàcych oraz nowych danych kotùów nowopowstaùych. Aktualizacje moýna pobieraã z Internetu (patrz rozdziaù 5.6). 5.1 Struktura nawigacji Oprogramowanie Service Software stworzono przy zachowaniu minimum poziomów. Zdefiniowano trzy poziomy. Tym samym ùatwo jest przeglàdaã poszczególne menu i zachowaã orientacjæ. W wyniku tego uýytkownik moýe dotrzeã do dowolnego miejsca w programie w maksymalnie 4 krokach. Struktura nawigacji pozostaje niezmienna przy wszystkich aktualizacjach oprogramowania, dlatego teý nie muszà Pañstwo uczyã siæ jej od nowa. Funkcja Pomocy Uýywajàc specjalnego klawisza pomocy, moýna w kaýdym okienku wywoùaã funkcjæ pomocy. Oznacza to, iý w dowolnym momencie moýna sprawdziã znaczenie uýywanych klawiszy. Przyciski przedstawione siæ w okienkach pomocy nie sà aktywne. Przycisk Znaczenie Odúwieýanie Ùaduj Zapisz Pomoc Dalej Wstecz Informacja Bluetooth IrDA 5.2 Przyciski Oprogramowanie Service Software wyposaýone jest w wiele przycisków. Przyciski uýywane sà z wielu powodów: dla zapewnienia szybkiej orientacji wzrokowej; dla zapewniania bezpoúredniej, ùatwej i szybkiej nawigacji; dla ùatwiejszego jej zapamiætania; dla zapewnienia stabilnoúci wskazañ poprzez uýywanie krótkich tekstów. Tab. 4 Symbole obsùugi oprogramowania Menu Podmenu Znaczenie Urzàdzenie grzewcze Specyfikacja Status Ustawienia Tab. 5 Przyciski nawigacji Menu Podmenu Znaczenie Diagnoza Aktualny wyúwietlany kod Raport kodu bùædu Diagnoza kodów wyúwietlacza Zgùaszane usterki Tab. 6 Przyciski diagnostyki Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007 9

10 5 Service Software 5.3 Instalacja oprogramowania Service Software Na pùycie CD-Rom znajduje siæ oprogramowanie Service Software z ograniczonà iloúcià funkcji, tzw. wersja CD - wersja podstawowa. Wersja CD dysponuje nastæpujàcymi funkcjami: Odczyt danych urzàdzenia grzewczego; Konserwacja kotùów wyposaýonych w moduù kontrolny automatyki. Poprzez odpowiadanie na pytania zostanà Pañstwo poprowadzeni przez algorytm postæpowania (dokonywanie wyborów). Doprowadzi to do moýliwoúci usuniêcia usterki; Zaznajomienie siæ ze strukturà nawigacyjnà oprogramowania. Urzàdzenie grzewcze wysyùa wyùàcznie dane do PDA. Wersja CD oprogramowania Service Software nie przesyùa ýadnych danych do Service Key. Aktualnà, peùnà wersjæ oprogramowania Service Software moýna pobraã z Internetu. W ten sposób, rozpoczynajàc korzystanie z Service Tool, posiadajà Pañstwo najaktualniejszà wersjæ oprogramowania (patrz rozdziaù 5.6 "Aktualizacja oprogramowania Service Software przez Internet"). Przy instalacji wersji CD - wersji podstawowej oprogramowania Service Software naleýy postæpowaã zgodnie z poniýszà instrukcjà: Wùoýyã CD-ROM z oprogramowaniem Service Software do czytnika CD-ROM w komputerze. Jeúli instalacja nie uruchomi siæ automatycznie: Kliknàã przycisk "Start " na pasku Windows; Wybraã "Uruchom... "; Podaã "D:\autorun.exe" i nastæpnie kliknàã "OK ". Ewentualnie, o ile to konieczne, zastàpiã "D:" literà odpowiednià dla napædu CD-ROM w komputerze. Wybraã Buderus Technika Grzewcza Sp. z o.o.. (Ewentualnie) wybraã swój jæzyk. Wybraã sprzæt komputerowy, który bædzie uýywany: PDA palmtop lub PPC (patrz rozdziaù 5.6). Wybraã pole Service Software. Oprogramowanie Service Software jest instalowane na Pañstwa PDA. Menu Podmenu Znaczenie Komponenty Wentylator Zawór paliwowy Zawór trójdrogowy Presostat Pompa Wykrywanie pùomienia Czujnik temperatury Termostat Dopùyw paliwa Zapùon Przepùyw Przepùyw grzewczy Przepùyw c.w.u. Czujnik ciúnienia Zabezpieczenie ciúnieniowe Tab. 7 Przyciski komponentów 10 Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007

11 Service Software Uruchamianie oprogramowania Service Software UWAGA! Podczas pierwszego uruchamiania oprogramowania Service Software na komputerze kieszonkowym naleýy wybraã formæ komunikacji. Przy kaýdym nastæpnym uýyciu narzædzia Service Tool komunikacja ta zostanie automatycznie wybrana i aktywowana. Aby rozpoczàã aplikacjæ, naleýy wykonaã nastæpujàce czynnoúci: Rys. 12 Komunikacja Ekran startowy komputera kieszonkowego Aktywowaã ikonæ Service Tool. Wyúwietlony zostanie ekran startowy (rys. 12). Naleýy wybraã rodzaj komunikacji. Potwierdziã dziaùanie. Uruchomiã oprogramowanie za pomocà "Service Key " (rys. 13, poz. 2). Komunikacja zostanie nawiàzana. Jeýeli pojawi siæ zapytanie, wprowadziã klucz dostæpu "Passkey " (patrz rozdziaù 5.4.2) Zmiana formy komunikacji Wybraã ikonæ (rys. 13, poz. 1). Naleýy wybraã rodzaj komunikacji. Potwierdziã dziaùanie Passkey Podczas nawiàzywania poùàczenia z kluczem Service Key poprzez Bluetooth moýe pojawiã siæ zapytanie o klucz dostæpu ("Passkey "). Klucz dostæpu ("Passkey ") to 0000 (cztery zera). Po wprowadzeniu klucz dostæpu ("Passkey "), komputer kieszonkowy rozpozna klucz Service Key jako "znane urzàdzenie " i moýna wtedy kontynuowaã nawiàzywanie komunikacji. 5.5 Tryby pracy programu Po ukazaniu siæ okna startowego moýna wybraã jednà z nastæpujàcych funkcji pracy (tabela 8): z Key (dziaùa z komunikacjà); bez Key (dziaùa bez komunikacji); proces ùadowania (dziaùa z zapisanymi danymi). Poprzez aktualizacjæ oprogramowania Service Software (update) za poúrednictwem internetu. czytanie danych urzàdzenia grzewczego; czytanie i/lub testowanie wszystkich komponentów urzàdzenia grzewczego; 1 2 Rys. 13 Przycisk z Key bez Key proces ùadowania Tab. 8 Key nr: z Key bez Key proces ładowania Uruchamianie oprogramowania Service Key Znaczenie Aplikacja pracuje z podùàczonym Service Key. Nastæpuje transmisja danych pomiædzy Service Key a PDA (palmtopem). Funkcja Funkcja " z Key przeznaczona jest do wszystkich urzàdzeñ grzewczych ze zùàczem serwisowym. Aplikacja dziaùa bez Service Key. Z tego powodu nie odbywa siæ transmisja danych pomiædzy Service Key a PDA (palmtopem). Funkcja Normalna struktura nawigacji, brak moýliwoúci zapisu. Aplikacja dziaùa bez Service Key. Dlatego nie odbywa siæ transmisja danych pomiædzy Service Key a PDA (palmtopem). Funkcja W ramach tej funkcji mogà zostaã odtworzone dane, pod warunkiem, ýe zapisano uprzednio dane urzàdzenia grzewczego. Opis funkcji Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/

12 5 Service Software dokonywanie przeglàdów wszystkich naszych urzàdzeñ grzewczych, wyposaýonych w zùàcze serwisowe. 5.6 Aktualizacja oprogramowania Service Software przez Internet Oprogramowanie Service Software jest stale aktualizowane. Przy wprowadzaniu nowych rodzajów urzàdzeñ lub poszerzeniu oprogramowania o nowe funkcje mogà Pañstwo pobieraã oprogramowanie z Internetu. Oprogramowanie moýna aktualizowaã, postæpujàc zgodnie z niýej wymienionymi punktami: Naleýy mieã pod rækà swój numer Service Key (patrz rozdziaù "Key-Number"). Wejúã na stronæ Przejúã do strony z tabelami "Serwis/ Pobraã Service Software ". Nastæpnie przejúã do nastæpnego ekranu. Postæpowaã zgodnie z instrukcjami, które bædà pojawiaã siæ na ekranie. Naleýy wybraã jæzyk. Nastæpnie wybraã platformæ (sprzætowà). Wpisaã swój numer Service Key i kliknàã "Senden " (wysùaã). Wybraã plik, który chcà Pañstwo pobraã. Otworzyã plik. W przypadku Palm: Wykonaã Hotsync. W przypadku Pocket PC: Kliknàã "Install ". Oprogramowanie Service Software zostaùo zaktualizowane Abonament (pobieranie aktualizacji) Do pobierania aktualizacji poprzez Internet wymagany jest abonament. W cenie Support Kit zawarty jest juý roczny abonament. Waýnoúã abonamentu liczona jest od chwili pierwszego pobrania aktualizacji. Abonament ten jest przedùuýany automatycznie. Jeúli chcieliby Pañstwo zrezygnowaã z abonamentu, naleýy przynajmniej dwa miesiàce przed upùywem waýnoúci abonamentu na dany rok zùoýyã pismo o rezygnacji z niego. Proszæ przesùaã pismo na poniýszy adres: Buderus Technika Grzewcza Sp. z o.o. Dziaù serwisu Tarnowo Podgórne ul. Krucza 6 Tel.: (0) Fax: (0) biuro@buderus.pl 12 Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007

13 Service Software Key-Number Service Key posiada indywidualny numer (Key-Number) (rys. 14, poz. 1). W przypadku zaopatrywania siæ w oprogramowanie Service Software za poúrednictwem Internetu, naleýy podaã ten numer. Bædà Pañstwo wtedy w posiadaniu wersji oprogramowania, komunikujàcej siæ z Service Key, którego numer zostaù przez Pañstwa podany. Tym samym oprogramowanie jest chronione przed nieautoryzowanym uýyciem. 1 Service Key Supply: 24V DC Load: 0,4A Key-Nr.: Made in EU By NEFIT Rys. 14 Key-Number Pobrane oprogramowanie Service Software komunikuje siæ wyùàcznie z Service Key, którego Key- Number podali Pañstwo w momencie pobierania. Jeúli zostanie podany inny Key-Number, pojawi siæ komunikat "Bùædny Key-Number " (rys. 15). Bùædny Key-Nr. Service Key-Nr. nie zgadza siæ z zainstalowanym oprogramowaniem. Oprogramowanie dziaùa tylko z Nr Proszæ zwróciã siæ do swojego dostawcy. Rys. 15 Podano bùædny Key-Number 5.7 Aktualizacja Service Key Service Key zostaù zaprojektowany do wspóùpracy z naszymi urzàdzeniami grzewczymi wyposaýonymi w zùàcze serwisowe dostæpnymi obecnie oraz w przyszùoúci. Oznacza to, ýe Service Key zostaù zaprojektowany w taki sposób, iý jest w stanie radziã sobie z rozwojem technicznym w zakresie technologii cyfrowych. Jeúli w wyniku poszerzenia szeregu moýliwoúci dodana zostanie nowa funkcja do nowopowstaùych urzàdzeñ grzewczych, oprogramowanie Service Software oraz oprogramowanie Service-Key mogà byã wówczas odpowiednio aktualizowane. Funkcjonalnoúã Bluetooth nie podlega zmianom przez aktualizacjæ. Dopasowanie Service Key nastepuje na poziomie sprzætowym. Oprogramowanie Service Software pobrane z Internetu sprawdza, czy oprogramowanie Service Key odpowiada najnowszym standardom. O ile zachodzi taka koniecznoúã, przeprowadzana jest aktualizacja oprogramowania Service Key. Oprogramowanie Service Software zadaje pytanie, czy chcà Pañstwo aktywowaã aktualizacjæ oprogramowania Service Key (rys. 16). Rys. 16 Ostrzeýenie Dla Service Key dostæpne jest nowe oprogramowanie. Podczas aktualizacji umieúciã PDA (palmtop) na 3 min. przed Service Key. Przy aktywacji podùàczyã Service Key do kotùa! Aktywowaã oprogramowanie? Tak Aktualizacja Service Key Nie Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/

14 5 Service Software Jeúli nie chcà Pañstwo aktualizowaã oprogramowania, przy kaýdorazowym uruchamianiu oprogramowania Service Software zostanà Pañstwo poinformowani o moýliwoúci aktualizacji oprogramowania Service Key. Jeúli potwierdzà Pañstwo chæã aktualizacji Service Key, aktualizacja uruchomi siæ automatycznie (rys. 17). UWAGA! Podczas aktualizacji oprogramowania trzeba zapewniã komunikacjæ z kluczem Service Key. W przypadku Bluetooth: Urzàdzenie musi pozostawaã w zasiægu odbioru klucza Service Key. W przypadku irda: Ustawiã komputer kieszonkowy dokùadnie w kierunku Klucza Service Key w moýliwie najbliýszej odlegùoúci od niego. Jeúli transmisja danych zostanie przerwana na ponad 3 sekundy, przerwana zostaje równieý aktualizacja. Proces bædzie kontynuowany, jeúli moýliwe bædzie ponowna transmisja danych. Proces aktualizacji musi zostaã zakoñczony, zanim oprogramowanie Service Software bædzie mogùo zostaã uruchomione ponownie. Gdy proces aktualizacji zostanie przerwany w trakcie, moýna go kontynuowaã w prosty sposób, poprzez podùàczenie przyrzàdu Service Key do urzàdzenia grzewczego i klikniæcia polecenia "z Key " na Service Tool. Rys. 17 Uwaga Dost. jest nowe oprogramowanie Programowanie aktywne Naleýy zwróciã uwagæ na dobry kontakt pomiædzy Key a sprzætem. Aktualizacja Zaprogramowano: Tak Nie Aplikacja poinformuje Pañstwa, jeúli aktualizacja zakoñczy siæ powodzeniem (rys. 18). Aktualizacja Service Key OK Aktualizacja powiodùa siæ. Program zostanie uruchomiony ponownie. Nowe funkcje sà juý aktywne. Rys. 18 Aktualizacja udana 14 Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/2007

15 Uwagi 6 Aplikacja poinformuje Pañstwa, jeúli aktualizacja nie nie powiedzie siæ. Proszæ podjàã próbæ ponownej aktualizacji. Jeúli po kilku próbach w dalszym ciàgu nie uda siæ Pañstwu przeprowadziã aktualizacji, proszæ zwróciã siæ do swojego dostawcy. Bùàd aktualizacji Srv.Key Przy ponownym wystàpieniu problemu zwróciã siæ do dostawcy. Nowa próba aktualizacji? Tak Nie 6 Uwagi 6.1 Zuýycie baterii Zuýycie baterii zaleýy od czæstotliwoúci korzystania z funkcji ciàgùej aktualizacji aplikacji. 6.2 Prawa autorskie IrDA Oprogramowanie IrDA jest dostarczane przez firmæ informatycznà ESI. Caùoúã pakietu IrDA skùada siæ z: XTNDAccess IrDA Lite SDK z optymalizowanym kodem êródùowym 8K, Minimalny stos protokoùów IrDA z: IrLAP, IrLMP, IAS, Tiny TP, wsparcie dla 9600 bps. Rys. 19 Aktualizacja nieudana [YEAR(s)] Extended Systems, Inc. Wszelkie prawa zastrzeýone Niepublikowane poufne informacje od Extended Systems, Inc. Instrukcja montaýu i obsùugi narzædzia Service Tool z komputerem kieszonkowym 02/

16 Tu znajdà Pañstwo firmæ Buderus. Zaawansowana technologia grzewcza wymaga profesjonalnej instalacji i konserwacji. Z tego wzglædu firma Buderus dostarcza caùoúã swojego programu wyùàcznie przez specjalistyczne firmy zajmujàce siæ technikà grzewczà. Prosimy poinformowaã siæ tam o firmie Buderus i jej ofercie. Mogà siæ Pañstwo równieý zwróciã do jednego z naszych Oddziaùów na terenie Polski. Oddziaù Miejscowoúã Ulica Telefon Telefax Buderus Poznañ Buderus Czeladê Buderus Gdañsk Buderus Warszawa Buderus Wrocùaw Buderus Rzeszów Buderus Szczecin Buderus Olsztyn Buderus Kraków Buderus Bydgoszcz Buderus Lublin Buderus Biaùystok Buderus Kielce Buderus Opole Buderus Ùódê Tarnowo Podgórne Krucza 6 (061) (061) Czeladê Wiejska 46 (032) (032) Gdañsk Galaktyczna 32 (058) (058) Warszawa Jutrzenki 102/104 (022) (022) Nowa Wieú Wrocùawska J.Wymysùowskiego 3 (071) (071) Rzeszów Broniewskiego 1 (017) (017) Przecùaw Przecùaw 6c (091) (091) Olsztyn Sprzætowa 3 c (089) (089) Kraków Przewóz 38 (012) (012) Bydgoszcz Przemysùowa 8 (052) (052) Lublin Diamentowa 5 (081) (081) Biaùystok Ryska 1 (085) (085) Sitówka Nowiny Zgórsko 71 (041) (041) Opole Budowlanych 46 b (077) (077) Ùódê Szaniawskiego 5 (042) (042) Autoryzowany Partner Handlowy: Buderus Technika Grzewcza Sp. z o.o Tarnowo Podgórne; ul. Krucza biuro@buderus.pl A F - 02/2007
