Instalacja oraz aktualizacja oprogramowania ESI 2.0 oraz konfiguracja modułu KTS

Transkrypt

1 3 Instalacja oraz aktualizacja oprogramowania ESI 2.0 oraz konfiguracja modułu KTS

2 Instalacja oprogramowania ESI 2.0 Należy włożyć płytę DVD A1 ESI 2.0 do napędu w komputerze i uruchomić zaznaczoną stację dysków. 4

3 Instalacja oprogramowania ESI 2.0 Uruchomić instalatora z pliku rbsetup.exe 5

4 Instalacja oprogramowania ESI 2.0 Po wybraniu języka instalacji potwierdzamy przyciskiem OK 6

5 Instalacja oprogramowania ESI 2.0 Instalacja standardowa z wprowadzeniem klucza instalacyjnego I-Key (zalecana). Klucz znajdziemy w dokumencie dostarczanym wraz z płytami aktualizacyjnymi. Jeżeli chcemy zainstalować dodatkowe komponenty, wpisujemy nowo otrzymany klucz I-Key. 8

6 Instalacja oprogramowania ESI 2.0 Przyciskiem Dalej potwierdzamy komponenty, które będą zainstalowane 9

7 Instalacja oprogramowania ESI 2.0 Przyciskiem Instaluj rozpoczynamy proces instalacji 11

8 Instalacja oprogramowania ESI 2.0 Program może poprosić o kolejne płyty instalacyjne A2, A3. Przyciskiem ZAKOŃCZ kończymy proces instalacji 12

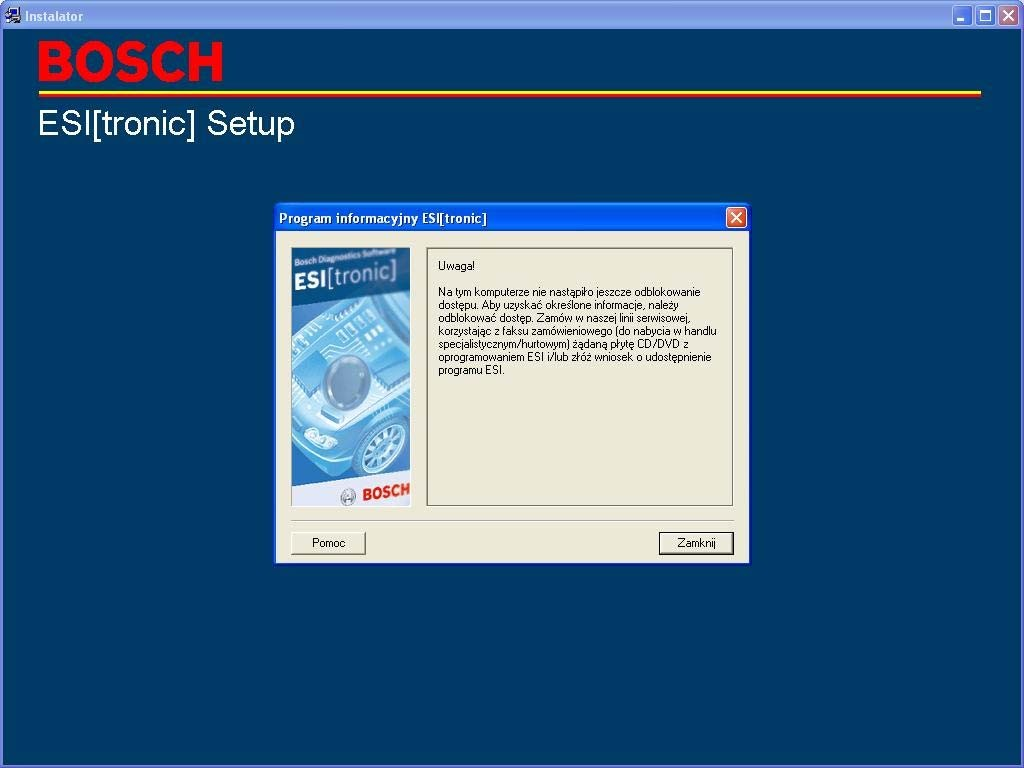

9 Instalacja oprogramowania ESI 2.0 Po otrzymaniu komunikatu należy włożyć do napędu aktualną płytę ESI[tronic] B1 13

10 Instalacja oprogramowania ESI 2.0 Wybór języka instalacji potwierdzamy przyciskiem OK 14

11 Instalacja oprogramowania ESI 2.0 Podczas aktualizacji pojawi się dodatkowe okno, które nie występuje przy pierwszej instalacji. Jeżeli aktualizacja ma być standardowa, wtedy pierwsze pole powinno zostać zaznaczone. W przypadku chęci doinstalowania komponentów, należy zaznaczyć Zmień aktualną instalację i wpisać nowy klucz I-Key. 15

12 Instalacja oprogramowania ESI 2.0 Wybieramy rodzaj instalacji - lokalna, typ instalacji - standardowa (I-Key). W polu I-Key wprowadzamy klucz z dokumentu dostawy. 16

13 Instalacja oprogramowania ESI 2.0 Przyciskiem Dalej potwierdzamy ustawienia 17

14 Instalacja oprogramowania ESI 2.0 Po otrzymaniu komunikatu, należy włożyć do napędu aktualną płytę ESI[tronic] DVD B2. W razie potrzeby analogicznie B3 18

15 Instalacja oprogramowania ESI 2.0 Przyciskiem ZAMKNIJ kończymy instalację programu ESI[tronic] 19

16 Instalacja oprogramowania ESI 2.0 Przyciskiem ZRESTARTUJ, uruchamiamy ponownie kopmuter 20

17 Licencjonowanie programu ESI 2.0 Po uruchomieniu programu ESI 2.0 zostaniemy poinformowani o braku licencji. W celu wykonania odblokowania wybieramy LICENCJA 21

18 Instalacja oprogramowania ESI 2.0 Warunkiem korzystania z oprogramowania ESI[tronic] 2.0 (np. diagnostyki sterowników), jest uzyskanie licencji na użytkowanie programu ESI[tronic] 2.0. Licencję można uaktywnić przy użyciu pliku licencyjnego lub online w Internecie. Udzielanie licencji w trybie online jest możliwe tylko na komputerze/laptopie z dostępem do Internetu. Jeżeli brak jest dostępu do Internetu, można utworzyć plik zamówienia licencji przy użyciu opcji Udzielanie licencji za pośrednictwem pliku. Utworzony plik zamówienia licencji można następnie przenieść na komputer lub laptop z dostępem do Internetu (np. przy użyciu nośnika USB) i stąd zamówić plik licencyjny w systemie aktywacji licencji ESI[tronic] online. Na początku wyjaśniono licencjonowanie z pliku, a następnie ZALECANY sposób online. 22

19 23 Licencjonowanie programu ESI 2.0 z pliku

20 Licencjonowanie programu ESI 2.0 z pliku Wybieramy opcję Utwórz plik żądania licencji 24

21 Licencjonowanie programu ESI 2.0 z pliku Wybieramy miejsce zapisu pliku zamówienia licencji "licenserequest.blr", np. nośnik USB 25

22 Licencjonowanie programu ESI 2.0 z pliku Wybrać OK. Przenieść plik zamówienia licencji i plik URL na komputer/laptop z dostępem do Internetu. 26

23 Licencjonowanie programu ESI 2.0 z pliku Otworzyć plik URL "licenserequest" w przeglądarce, np. Internet Explorer. Otwiera się okno aktywacji licencji ESI[tronic] online. 27

24 Licencjonowanie programu ESI 2.0 z pliku Podać numer klienta i hasło. Numer klienta i hasło znajdują się na dokumencie dostawy. Wybrać ZALOGUJ. Wyświetlane są umowy. Wybrać dostępną lub przyporządkowaną umowę Przy udzielaniu pierwszej licencji należy wybrać dostępną umowę, przy późniejszym udzielaniu licencji (po przedłużeniu lub zmianie umowy) należy wybrać przyporządkowaną umowę. 28

25 Licencjonowanie programu ESI 2.0 z pliku Wybrać umowę i potwierdzić przyciskiem NASTĘPNY KROK 29

26 Licencjonowanie programu ESI 2.0 z pliku Wybrać plik zamówienia licencji "licenserequest.blr" przy użyciu funkcji PRZEGLĄDAJ 30

27 Licencjonowanie programu ESI 2.0 z pliku Przyciskiem OTWÓRZ zakceptować wybór 31

28 Licencjonowanie programu ESI 2.0 z pliku Wybrać LICENCJONOWANIE 32

29 Licencjonowanie programu ESI 2.0 z pliku Wybrać opcję POBIERZ, a następnie OK 33

30 Licencjonowanie programu ESI 2.0 z pliku Wybrać miejsce zapisu pliku licencyjnego "licencenep_nazwa komputera/laptopa.blr", np. nośnik USB. Plik licencyjny został utworzony. 34

31 Wykonanie odblokowania programu ESI 2.0 Wykonanie procedury udzielenia licencji z pliku: Aktywacja licencji na użytkowanie programu ESI 2.0 przy użyciu klucza licencyjnego uzyskanego od infolinii serwisowej ESI[tronic] lub zapisanego wcześniej pliku licencji. Z MENU GŁÓWNEGO wybieramy LICENCJA. 35

32 Wykonanie odblokowania programu ESI 2.0 Wybieramy opcje WYKONAJ 36

33 Wykonanie odblokowania programu ESI 2.0 Wybrać SZUKAJ, a następnie wskazać lokalizację wcześniej zapisanego pliku i OTWÓRZ 37

34 Wykonanie odblokowania programu ESI 2.0 Po wybraniu WYKONAJ zostanie wykonanie odblokowanie. Po wciśnięciu OK nastąpi ponowne uruchomienie aplikacji. Urządzenie ESI[tronic] 2.0 posiada teraz licencję. 38

35 Licencjonowanie programu ESI 2.0 online Aktywacja licencji online Udzielanie licencji w trybie online jest możliwe tylko na komputerze/laptopie z dostępem do Internetu. 39

36 Licencjonowanie programu ESI 2.0 online Wprowadź swoje dane logowania w polach NUMER KLIENTA i HASŁO. Za pomocą przycisku Dalej można rozpocząć aktywację w trybie on-line. Jeśli zalogowanie nie jest możliwe: sprawdzić ustawienia proxy w punkcie Menu główne > Ustawienia użytkownika > Ustawienia proxy. 40

37 41 Licencjonowanie programu ESI 2.0 online

38 Konfiguracja modułów KTS Po zainstalowaniu oprogramowania możemy przejść do konfiguracji połączenia KTS z komputerem PC. W tym celu wybieramy MENU GŁÓWNE >> USTAWIENIA SPRZĘTOWE. Przy pierwszym uruchomieniu włączy się automatycznie 42

39 Konfiguracja modułów KTS Przyciskiem Uruchom konfigurację przechodzimy do aplikacji 43

40 Konfiguracja modułów KTS Po podłączeniu KTS do zasilania i USB klikamy Dalej, a następnie wybieramy rodzaj połączenia. 44

41 Konfiguracja modułów KTS Połączenie przez Bluetooth 45

42 Konfiguracja modułów KTS Połączenie przez USB 46
