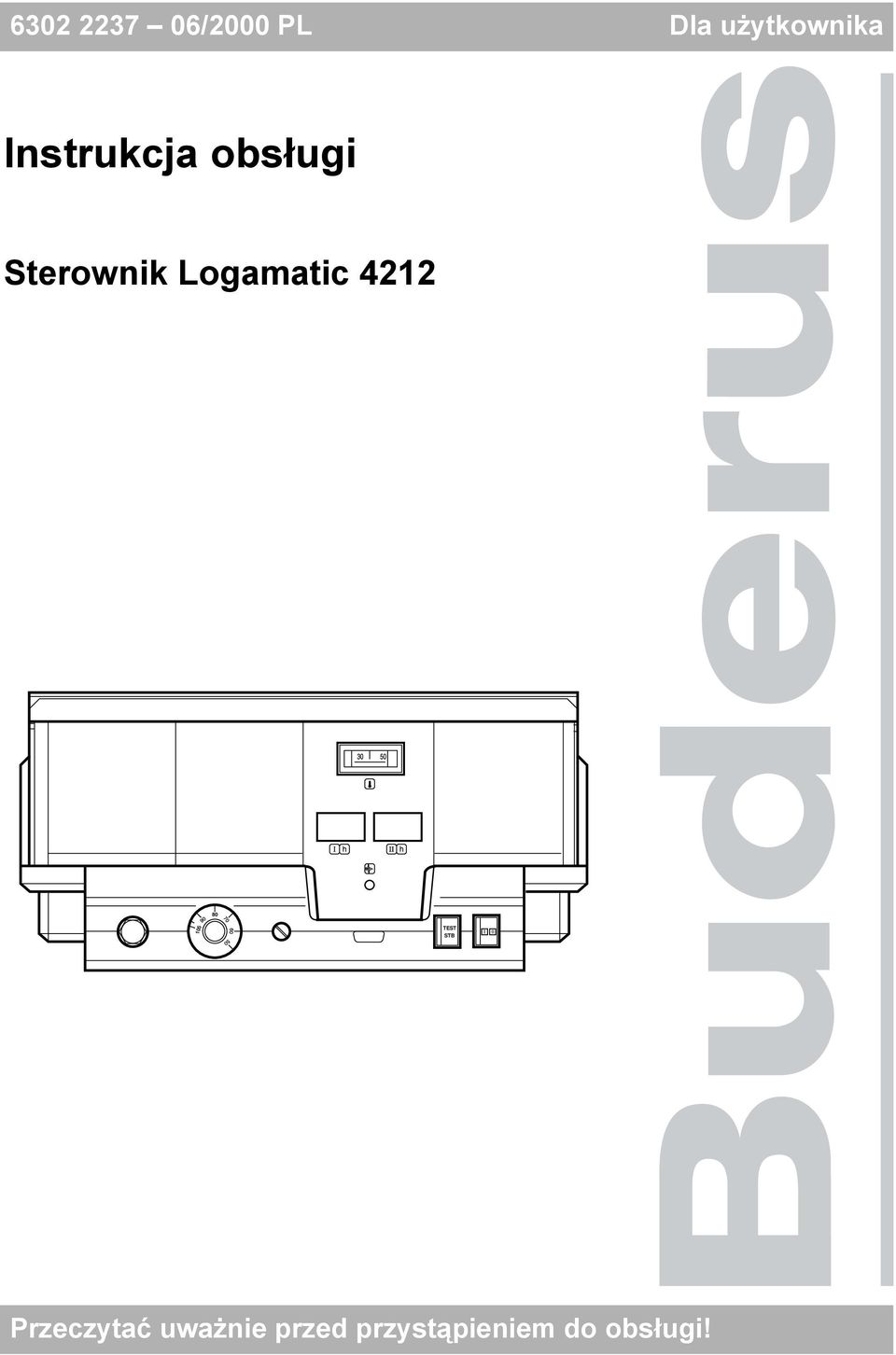

1 /2000 PL Dla użytkownika Instrukcja obsługi Sterownik Logamatic TEST STB Przeczytać uważnie przed przystąpieniem do obsługi!

2 Wstęp Ważniejsze wskazówki dotyczące użytkowania Urządzenie techniczne powinno być użytkowane zgodnie ze swoim przeznaczeniem, przy uwzględnieniu wskazań zawartych w instrukcji obsługi. Konserwację urządzenia i dokonywanie ewentualnych napraw należy zlecać wyłącznie autoryzowanemu serwisowi. Urządzenie należy stosować tylko w określonych zestawach, przy zastosowaniu akcesoriów i części zamiennych podanych w instrukcji obsługi. Inne zestawy, akcesoria i części zamienne mogą być używane tylko wtedy, jeżeli są one przewidziane do takiego zastosowania i nie wpływają negatywnie na parametry pracy i bezpieczeństwo użytkowania. Zastrzega się możliwość wprowadzenia zmian technicznych! W związku ze stale prowadzonymi pracami rozwojowymi, rysunki, sposób działania urządzeń oraz dane techniczne mogą nieznacznie odbiegać od przedstawionych w niniejszych materiałach technicznych. 2

3 Instrukcja obsługi sterownika Logamatic Instrukcja obsługi sterownika Logamatic TEST STB Rys. 1 Elementy obsługowe sterownika Logamatic 4212 Legenda do rys. 1 Poz. 1: Poz. 2: Poz. 3: Poz. 4: Poz. 5: Poz. 6: Poz. 7: Bezpiecznik Regulator temperatury wody w kotle Ogranicznik temperatury maksymalnej STB Pozycja montażowa dodatkowego ogranicznika temperatury max. modułu ZM 426 Termometr wody w kotle Pozycja montażowa licznika godzin pracy pierwszego stopnia palnika Pozycja montażowa licznika godzin pracy drugiego stopnia palnika Poz. 8: Lampka sygnalizująca awarię palnika Poz. 9: Pozycja montażowa modułu kotłowego ZM 427 Poz. 10: Włącznik główny urządzenia Poz. 11: Przycisk testu ogranicznika temperatury max. (tylko do testów) 3

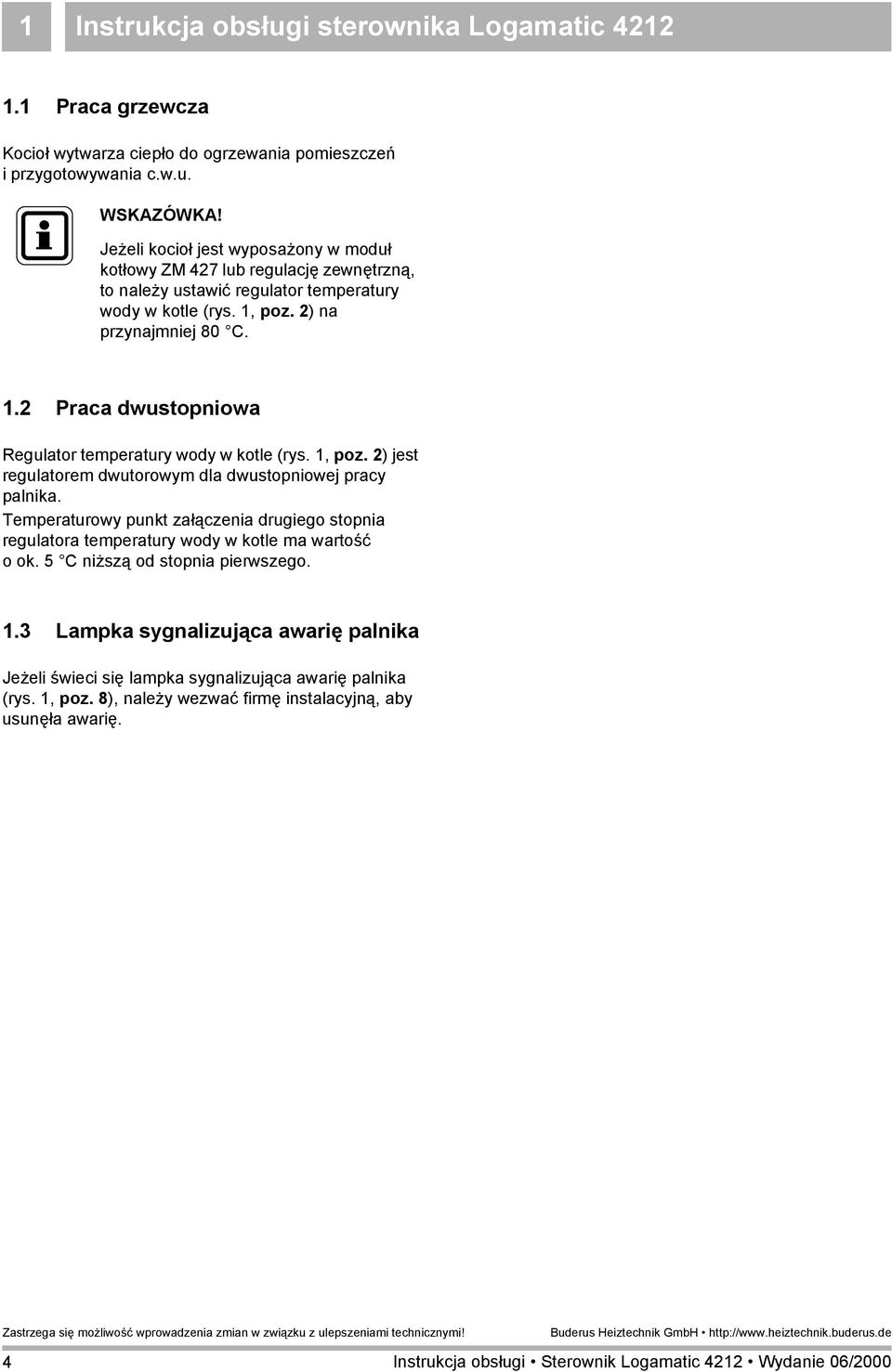

4 1 Instrukcja obsługi sterownika Logamatic Praca grzewcza Kocioł wytwarza ciepło do ogrzewania pomieszczeń i przygotowywania c.w.u. Jeżeli kocioł jest wyposażony w moduł kotłowy ZM 427 lub regulację zewnętrzną, to należy ustawić regulator temperatury wody w kotle (rys. 1, poz. 2) na przynajmniej 80 C. 1.2 Praca dwustopniowa Regulator temperatury wody w kotle (rys. 1, poz. 2) jest regulatorem dwutorowym dla dwustopniowej pracy palnika. Temperaturowy punkt załączenia drugiego stopnia regulatora temperatury wody w kotle ma wartość ook.5 C niższą od stopnia pierwszego. 1.3 Lampka sygnalizująca awarię palnika Jeżeli świeci się lampka sygnalizująca awarię palnika (rys. 1, poz. 8), należy wezwać firmę instalacyjną, aby usunęła awarię. 4

5 Dla firmy instalacyjnej 2 2 Dla firmy instalacyjnej Instrukcja nastawienia ogranicznika temperatury maksymalnej (STB) 2.1 Demontaż obudowy i ogranicznika temperatury max.! Aby ustawić żądane wartości temperatur, należy wymontować ogranicznik temperatury maksymalnej (STB) (rys. 2, poz. 2) z obudowy. UWAGA! Przed otwarciem sterownika instalacja musi być odłączona od napięcia zasilającego wyłącznikiem awaryjnym lub odpowiednim bezpiecznikiem.! Aby zdemontować ogranicznik temperatury maksymalnej, należy wykręcić obie śruby (rys. 2, poz. 1).! Zdjąć pokrywę (rys. 2, poz. 3).! Odkręcić nakrętkę ochronną (rys. 2, poz. 2).! Rozkręcić zamocowanie śrubowe.! Wyjąć ogranicznik temperatury maksymalnej (STB) i wykonać poniższe ustawienia. 1 1 Ogranicznik temperatury maksymalnej (STB) należy nastawić na maksymalną wartość temperatury w instalacji grzewczej zgodnie z przepisami danego kraju. 3 Rys. 2 Sterownik Logamatic Fabrycznie ustawiona jest wartość temperatury 110 C. 5

6 2 Dla firmy instalacyjnej 2.2 Ustawienie ogranicznika temperatury maksymalnej Rys. 3 Wariant A! Poluzować śrubę (rys. 3, poz. 1).! Ustawić blaszkę ze skalą temperatury (rys. 3, poz. 2) w oznakowanej pozycji (rys. 3, poz. 3).! Ponownie przykręcić śrubę (rys. 3, poz. 1) Rys. 4 Wariant B! Ustawić dźwignię nastawczą (rys. 4, poz. 1) na odpowiednią wartość temperatury. Po ustawieniu i zamontowaniu ogranicznika temperatury maksymalnej STB należy sprawdzić prawidłowość jego funkcjonowania. Rys. 3 Wariant A 2.3 Sprawdzenie i odblokowanie ogranicznika temperatury maksymalnej Przycisk STB Przycisk STB (rys. 1, poz. 11) służy do kontroli ogranicznika temperatury maksymalnej (rys. 1, poz. 3) przez firmę instalacyjną.! Nacisnąć i przytrzymać przycisk STB (rys. 1, poz. 11), aż włączy się ogranicznik temperatury maksymalnej STB (rys. 1, poz. 3).! Aby odblokować ogranicznik temperatury maksymalnej (rys. 1, poz. 3), należy odkręcić nakrętkę osłaniającą na ograniczniku i nacisnąć znajdujący się pod nią przycisk odblokowujący. Rys. 4 Wariant B 6

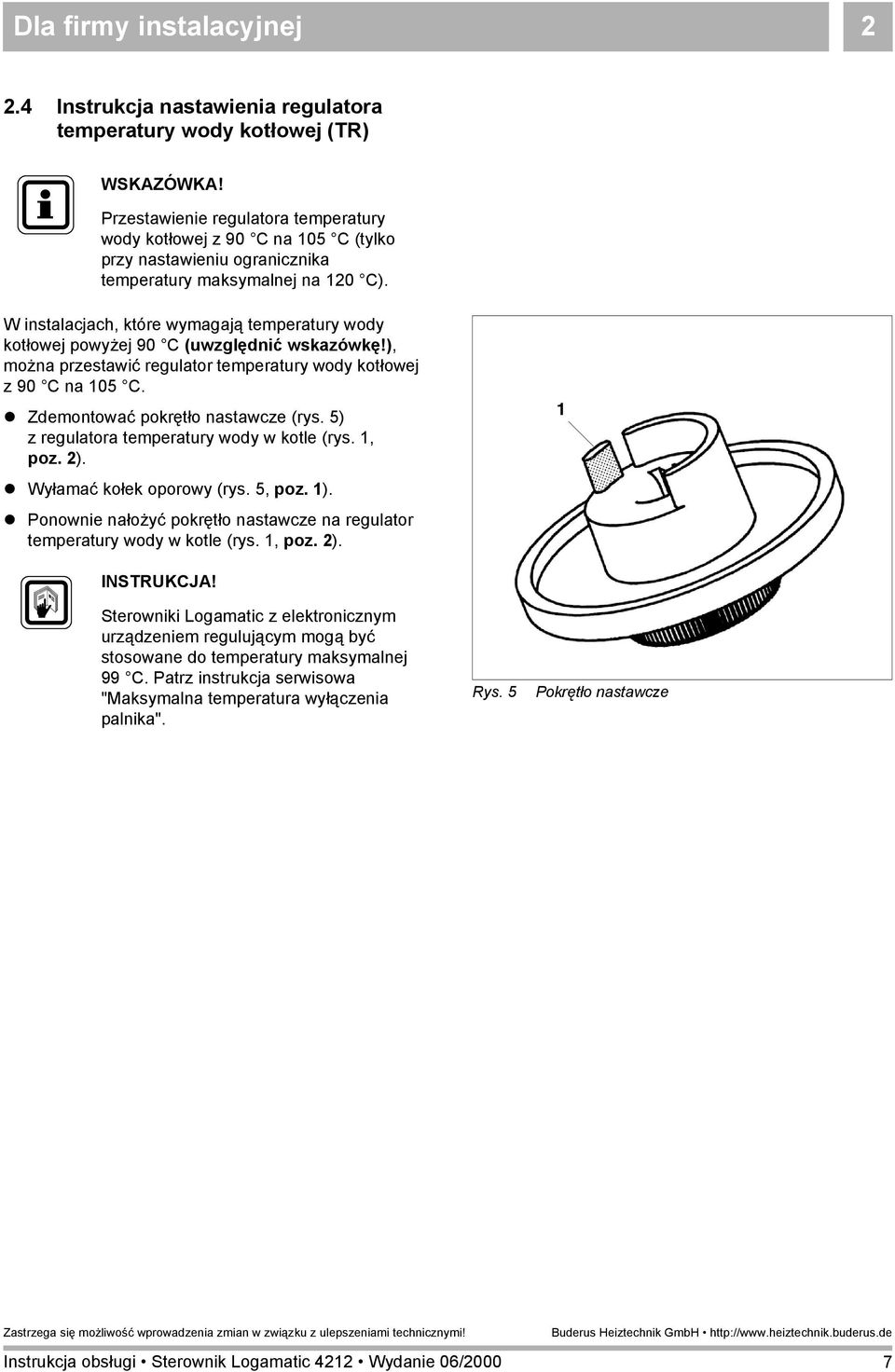

7 Dla firmy instalacyjnej Instrukcja nastawienia regulatora temperatury wody kotłowej (TR) Przestawienie regulatora temperatury wody kotłowej z 90 C na 105 C (tylko przy nastawieniu ogranicznika temperatury maksymalnej na 120 C). W instalacjach, które wymagają temperatury wody kotłowej powyżej 90 C (uwzględnić wskazówkę!), można przestawić regulator temperatury wody kotłowej z 90 C na 105 C.! Zdemontować pokrętło nastawcze (rys. 5) z regulatora temperatury wody w kotle (rys. 1, poz. 2).! Wyłamać kołek oporowy (rys. 5, poz. 1).! Ponownie nałożyć pokrętło nastawcze na regulator temperatury wody w kotle (rys. 1, poz. 2). 1 INSTRUKCJA! Sterowniki Logamatic z elektronicznym urządzeniem regulującym mogą być stosowane do temperatury maksymalnej 99 C. Patrz instrukcja serwisowa "Maksymalna temperatura wyłączenia palnika". Rys. 5 Pokrętło nastawcze 7
