1 Instrukcja obsługi programu DS150E 1

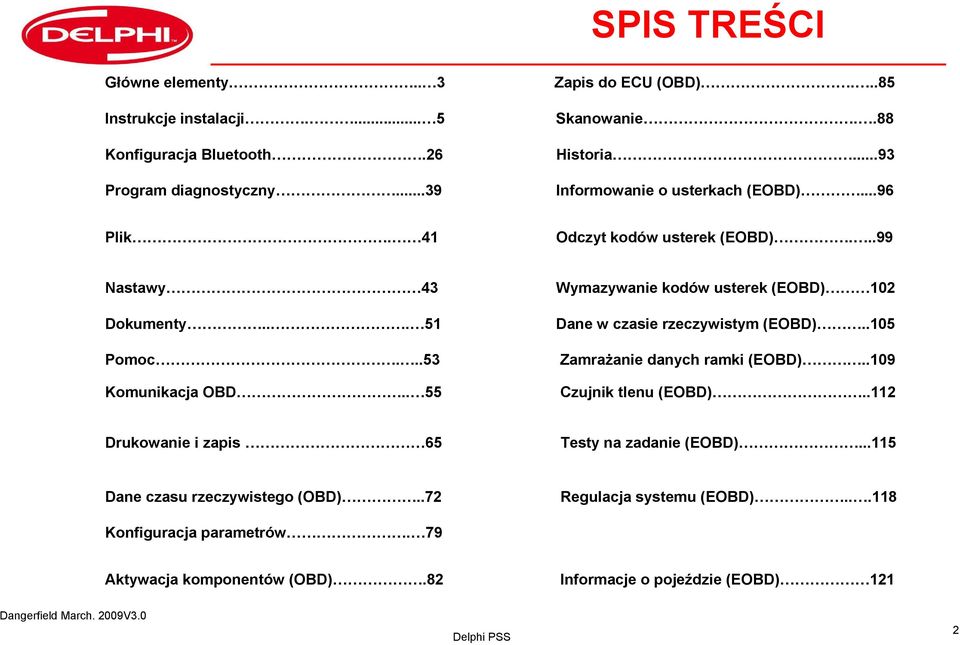

2 SPIS TREŚCI Główne elementy... 3 Instrukcje instalacji Konfiguracja Bluetooth.26 Program diagnostyczny...39 Zapis do ECU (OBD)...85 Skanowanie..88 Historia...93 Informowanie o usterkach (EOBD)...96 Plik. 41 Odczyt kodów usterek (EOBD)...99 Nastawy 43 Dokumenty Pomoc...53 Komunikacja OBD.. 55 Wymazywanie kodów usterek (EOBD) 102 Dane w czasie rzeczywistym (EOBD)..105 Zamrażanie danych ramki (EOBD)..109 Czujnik tlenu (EOBD)..112 Drukowanie i zapis 65 Testy na zadanie (EOBD) Dane czasu rzeczywistego (OBD)..72 Regulacja systemu (EOBD) Konfiguracja parametrów. 79 Aktywacja komponentów (OBD).82 Informacje o pojeździe (EOBD) 121 2

3 GŁÓWNE ELEMENTY 3

4 Główne elementy Moduł Bluetooth Interfejs komunikacyjny pojazdu (V.C.I.) 4

5 INSTRUKCJA INSTALACJI 5

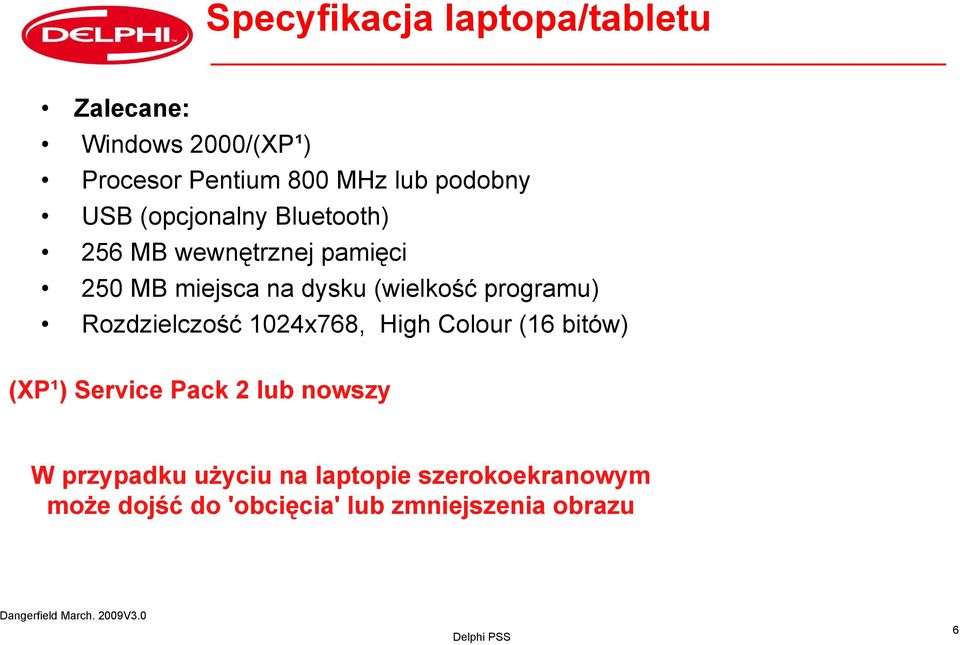

6 Specyfikacja laptopa/tabletu Zalecane: Windows 2000/(XP¹) Procesor Pentium 800 MHz lub podobny USB (opcjonalny Bluetooth) 256 MB wewnętrznej pamięci 250 MB miejsca na dysku (wielkość programu) Rozdzielczość 1024x768, High Colour (16 bitów) (XP¹) Service Pack 2 lub nowszy W przypadku użyciu na laptopie szerokoekranowym może dojść do 'obcięcia' lub zmniejszenia obrazu 6

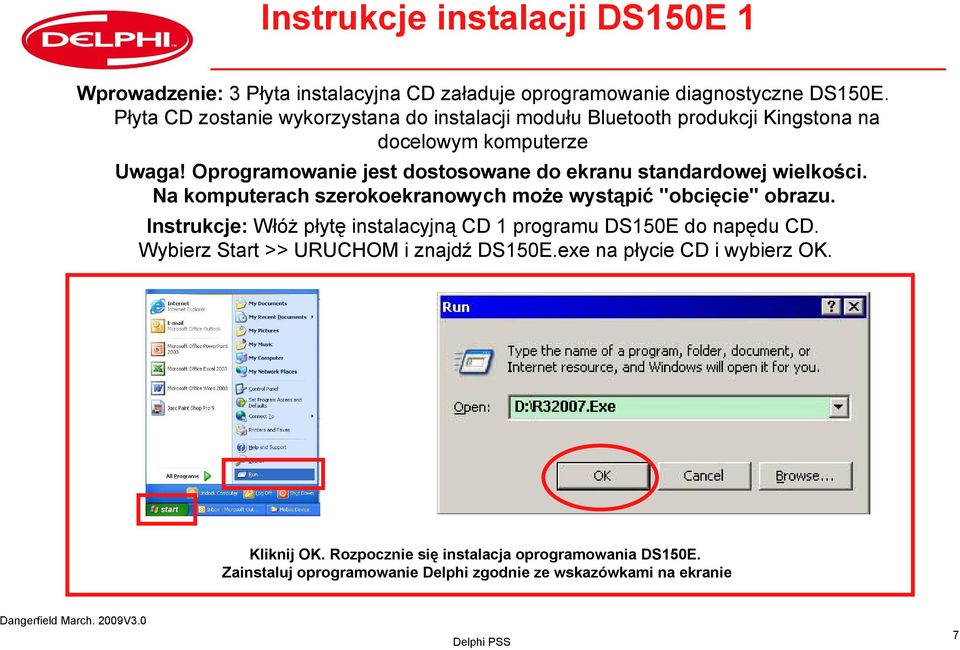

7 Instrukcje instalacji DS150E 1 Wprowadzenie: 3 Płyta instalacyjna CD załaduje oprogramowanie diagnostyczne DS150E. Płyta CD zostanie wykorzystana do instalacji modułu Bluetooth produkcji Kingstona na docelowym komputerze Uwaga! Oprogramowanie jest dostosowane do ekranu standardowej wielkości. Na komputerach szerokoekranowych może wystąpić "obcięcie" obrazu. Instrukcje: Włóż płytę instalacyjną CD 1 programu DS150E do napędu CD. Wybierz Start >> URUCHOM i znajdź DS150E.exe na płycie CD i wybierz OK. Kliknij OK. Rozpocznie się instalacja oprogramowania DS150E. Zainstaluj oprogramowanie Delphi zgodnie ze wskazówkami na ekranie 7

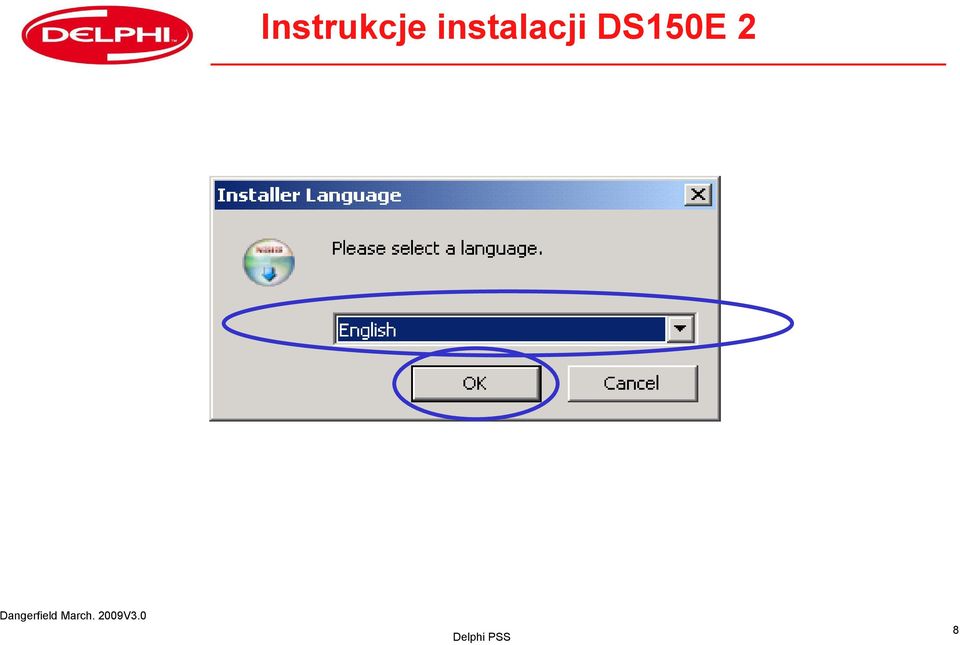

8 Instrukcje instalacji DS150E 2 8

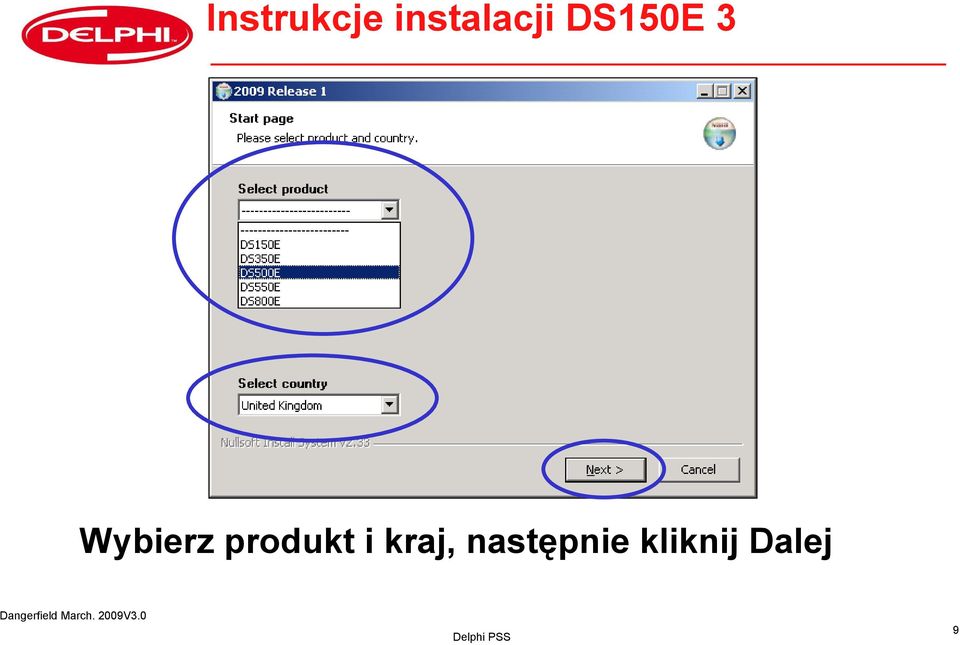

9 Instrukcje instalacji DS150E 3 Wybierz produkt i kraj, następnie kliknij Dalej 9

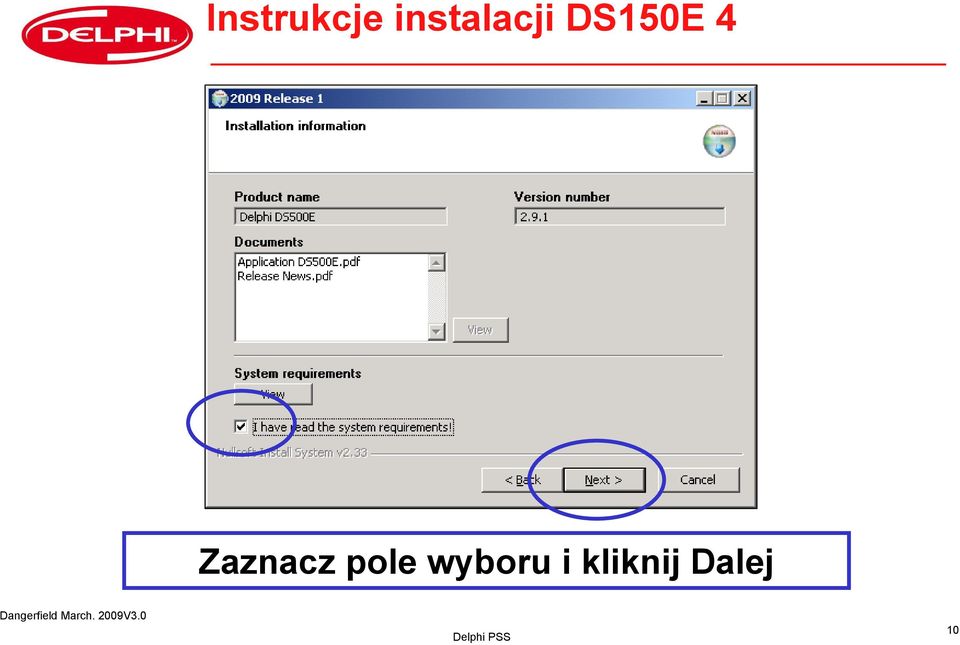

10 Instrukcje instalacji DS150E 4 Zaznacz pole wyboru i kliknij Dalej 10

11 Instrukcje instalacji DS150E 5 11

12 Instrukcje instalacji DS150E 6 12

13 Instrukcje instalacji DS150E 7 Rozpocznie się instalacja, obejmująca również sterowniki USB. Kliknij OK. 13

14 Instrukcja instalacji DS150E 8 14

15 Instrukcja instalacji DS150E 9 15

16 Instalacja oprogramowania modułu Bluetooth firmy Kensington Umieść płytę z programem Kensington Bluetooth do napędu CD. Program powinien zainstalować się automatycznie. Jeżeli to nie nastąpi kliknij URUCHOM>>Przeglądaj>>napęd CD >>Autorun.exe UWAGA! Jeżeli komputer jest wyposażony w moduł Bluetooth, należy go wyłączyć przed instalacją modułu Kensington Delphi, postępując zgodnie z instrukcjami zawartymi w instrukcji obsługi komputera. Poprawne działanie oprogramowania zostało sprawdzone jedynie z dołączonym modułem firmy Kensington. PAMIĘTAJ: Nie należy podłączać klucza USB dopóki na ekranie nie pojawi się polecenie! Spowoduje to rozpoczęcie instalacji oprogramowania modułu Bluetooth firmy Kensington. Kliknij przycisk Click to Install, by zainstalować. Na początku zostaną zainstalowane sterowniki oprogramowania urządzenia Kensington Bluetooth. Aby zakończyć instalację, należy postępować zgodnie ze wskazówkami na ekranie. 16

17 Wybierz system operacyjny i kliknij przycisk, by rozpocząć instalację. 17

18 Podłącz teraz moduł Kensington 18

19 19

20 20

21 1 2 21

22 22

23 23

24 24

25 25

26 KONFIGURACJA URZĄDZENIA BLUETOOTH 26

27 Konfiguracja urządzenia Bluetooth 1 Konfiguracja urządzenia Bluetooth Konieczna jest konfiguracja modułu Bluetooth oraz sparowanie oprogramowania DS150E przy pomocy kreatora konfiguracji Bluetooth, stanowiącego opcję Bluetooth Places (Miejsca Bluetooth). Dokładniejsze instrukcje znajdują się w pomocy dotyczącej modułu Bluetooth. Przedstawiamy bardzo krótki opis konfiguracji. 27

28 Konfiguracja urządzenia Bluetooth 2 Kliknij prawym klawiszem myszy ikonę Bluetooth (BT) i wybierz "Explore My Bluetooth Places. Następnie wyświetli się następujące okno "Miejsca Bluetooth":- 28

29 Konfiguracja urządzenia Bluetooth 3 Kliknij ikonę Kreatora konfiguracji Bluetooth lub kliknij menu, a następnie wybierz kreator konfiguracji Bluetooth z rozwijanego menu. 29

30 Konfiguracja urządzenia Bluetooth 4 Następnie wyświetli się okno konfiguracji urządzenia Bluetooth: Wybierz drugą opcję I want to find a specific Bluetooth device (Chcę wyszukać określone urządzenie Bluetooth) i kliknij Dalej 30

31 Konfiguracja urządzenia Bluetooth 5 Rozpocznie się wyszukiwanie urządzenia Bluetooth. Jeżeli urządzenie nie zostanie znalezione za pierwszym razem, po prostu wybierz "Szukaj ponownie. Zostanie wyświetlona lista urządzeń w formie grafiki wraz z dołączoną opisową nazwą. Wybierz Delphi DS100 BT oraz Dalej. 31

32 Konfiguracja urządzenia Bluetooth 6 Wybierz opcję Skip Pairing (Pomiń parowanie) menu parowania urządzenia Bluetooth 32

33 Konfiguracja urządzenia Bluetooth 7 Zaznacz w oknie Serial Port i kliknij przycisk Configure, by dokonać ustawień portu szeregowego. 33

34 Konfiguracja urządzenia Bluetooth 8 Sprawdź, czy odznaczone jest pole Secure Connection (Bezpieczne połączenie). Kliknij Apply. Nie oznaczaj COM Port. Opcja ta będzie potrzebna podczas dalszej konfiguracji oprogramowania DS150E. Wybierz OK, by zamknąć okno. 34

35 Konfiguracja urządzenia Bluetooth 9 Wybierz "Finish", by zakończyć kreatora konfiguracji. 35

36 Konfiguracja urządzenia Bluetooth 10 Ikona BT dla programu Delphi DS100E będzie znajdować się w folderze Miejsca Bluetooth Aby wykonać próbne połączenie, kliknij ikonę prawym klawiszem myszy i wybierz Połącz 36

37 Konfiguracja urządzenia Bluetooth 11 Jeżeli funkcja automatycznego wyszukiwania zawiedzie, zastosuj tryb ręcznego wyboru 37

38 Konfiguracja urządzenia Bluetooth 12 Sprawdź, czy port com jest identyczny z portem podanym na str. 34. Jeżeli port nie jest poprawny, wybierz właściwy port z rozwijanego menu. Konfiguracja urządzenia Bluetooth została zakończona. Kliknij OK lub Update, by dokonać aktualizacji oprogramowania sprzętowego (firmware). 38

39 PROGRAM DIAGNOSTYCZNY 39

40 Główny ekran diagnostyczny 40

41 PLIK 41

42 Otwiera wszelkie dokumenty zapisane w folderze raportów 42

43 USTAWIENIA 43

44 Inna możliwość dostępu do modułu Language (Język) oraz Hardware set up (Konfiguracja urządzenia) 44

45 45

46 Inna możliwość dostępu do modułu Workshop (Warsztat) oraz konfiguracji języka Kliknij Search, by wyszukać VCI 46

47 47

48 Nawiązanie połączenia spowoduje wyświetlenie numeru portu com, numeru seryjnego VCI oraz wersji oprogramowania sprzętowego. 48

49 Po pierwszym połączeniu powinno być zaktualizowane oprogramowanie sprzętowe. Postępuj zgodnie z instrukcjami na ekranie. 49

50 Po zakończeniu kliknij O.K. 50

51 DOKUMENTY 51

52 Następuje połączenie z plikiem aplikacji Otwiera notatnik Przedstawia informacje o wersji oprogramowania Podaje wymagania sprzętowe 52

53 POMOC 53

54 Łączy się z plikami pomocy Ustawia urządzenie w trybie pokazu Otwiera pole klucza sprzętowego 54

55 KOMUNIKACJA OBD 55

56 Wybierz markę, model i rok modelowy 56

57 Wybierz typ systemu i kod silnika 57

58 Wybierz opcję Gearbox (Przekładnia) a następnie kliknij ikonę silnika OBD 58

59 59

60 Odczyt kodów usterek 60

61 61

62 Wymazywanie kodów usterek 62

63 63

64 Powrót do głównego ekranu lub wybór innej opcji 64

65 DRUK I ZAPISYWANIE 65

66 Kliknij ikonę Drukuj/Zapisz 66

67 Dodaj wymagane informacje Kliknij ikonę Drukuj 67

68 Wybierz drukarkę Kliknij Print (Drukuj) 68

69 Aby zapisać informacje, kliknij ikonę zapisywania 69

70 Dodaj tytuł Kliknij Zapisz 70

71 Funkcja druku i zapisywania Powrót do głównego ekranu 71

72 DANE CZASU RZECZYWISTEGO 72

73 Dane czasu rzeczywistego 73

74 Nawigacja po ekranie Tryb listy 74

75 Tryb wykresu 75

76 Użyj paska przesuwania, by wyświetlić wszystkie pozycje na liście danych Powrót do Trybu listy 76

77 Lista danych użytkownika 77

78 Wybierz pozycję i kliknij strzałkę, by przenieść ją na wybraną listę Kliknij strzałkę, by usunąć wybraną pozycję Usuwanie wszystkich pozycji 78

79 KONFIGURACJA PARAMETRÓW 79

80 Konfiguracja 80

81 Powrót 81

82 AKTYWACJA KOMPONENTÓW 82

83 Aktywacja komponentów 83

84 Powrót 84

85 Zapis do ECU (OBD) 85

86 Zapis 86

87 Powrót 87

88 SKANOWANIE 88

89 Funkcja Skanowanie 89

90 Kliknij O.K. 90

91 Powrót Funkcja Drukuj/Zapisz 91

92 Kliknij daną pozycję, by wyświetlić kody usterek Podświetl pozycję a następnie kliknij ikonę, by ją usunąć. Kliknij, by powrócić do głównego ekranu 92

93 HISTORIA 93

94 HISTORIA (podłączenie pojazdu do urządzenia diagnostycznego w przeszłości) 94

95 Powrót do głównego ekranu Usuwanie wpisu Wyjście z programu 95

96 INFORMOWANIE O USTERKACH (EOBD) 96

97 Kliknij ikonę, by wejść do programu EOBD 97

98 Główna strona informacyjna EOBD 98

99 ODCZYT KODÓW USTEREK (EOBD) 99

100 Odczyt kodów usterek 100

101 101

102 WYMAZYWANIE KODÓW USTEREK (EOBD) 102

103 WYMAZYWANIE KODÓW USTEREK 103

104 104

105 DANE CZASU RZECZYWISTEGO (EOBD) 105

106 Dane czasu rzeczywistego 106

107 2 Zaznacz pole, by uzyskać wykres 3 Kliknij ikonę, by uzyskać wykres 1 Kliknij linijkę, by przenieść ją do okna danych 107

108 Usuń wybór i powróć do ekranu danych Powrót do ekranu danych Usunięcie wykresu 108

109 Zamrażanie danych ramki (EOBD) 109

110 Zamrażanie danych ramki 110

111 111

112 CZUJNIK TLENU (EOBD) 112

113 Czujnik tlenu 113

114 114

115 TESTY NA ZADANIE (EOBD) 115

116 Testy na zadanie 116

117 117

118 REGULACJA SYSTEMU (EOBD) 118

119 Regulacja systemu 119

120 120

121 INFORMACJE O POJEŹDZIE (EOBD) 121

122 Informacje o pojeździe 122
