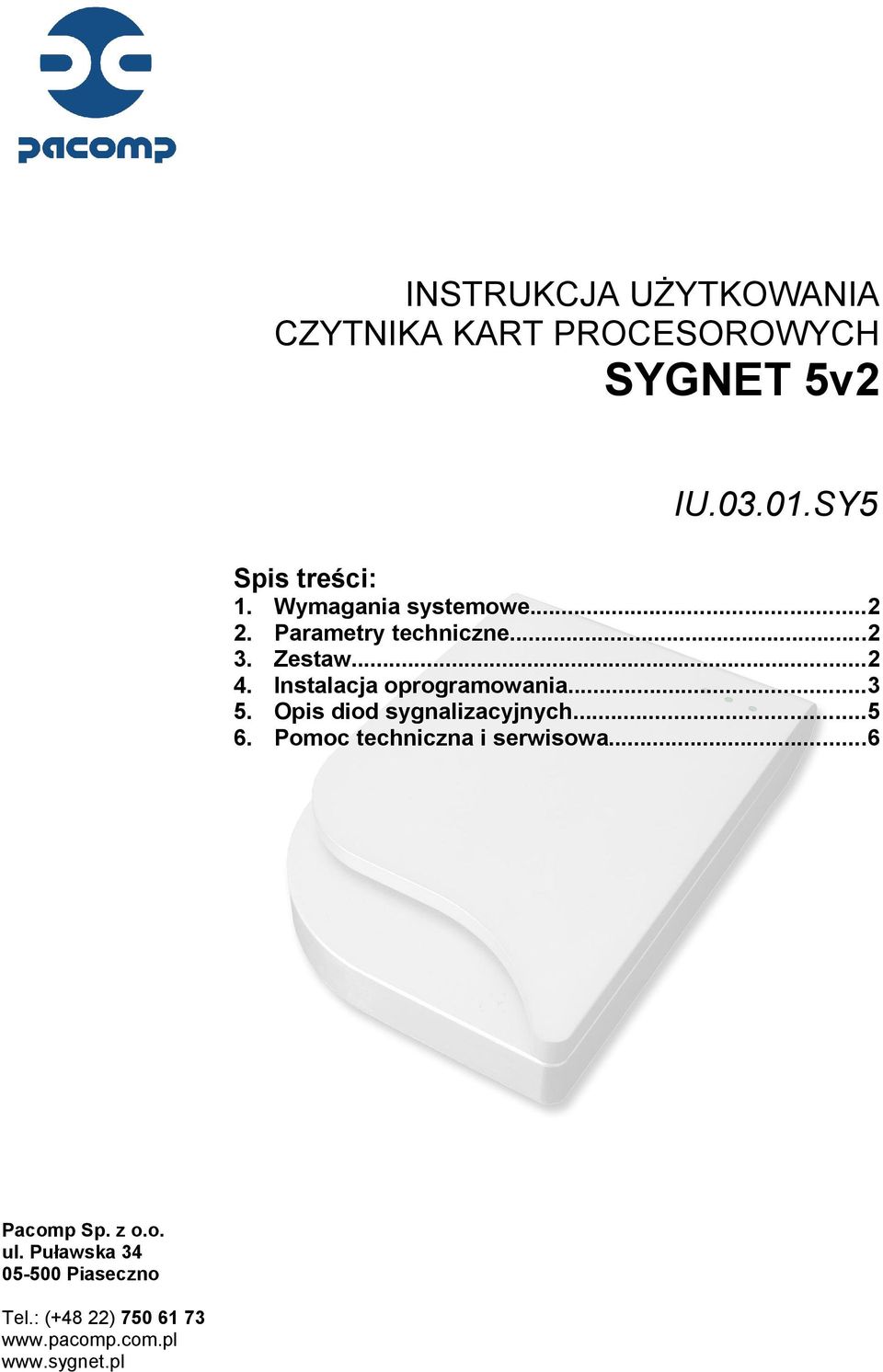

1 INSTRUKCJA UŻYTKOWANIA CZYTNIKA KART PROCESOROWYCH SYGNET 5v2 Spis treści: 1. Wymagania systemowe Parametry techniczne Zestaw Instalacja oprogramowania Opis diod sygnalizacyjnych Pomoc techniczna i serwisowa...6 Pacomp Sp. z o.o. ul. Puławska Piaseczno Tel.: (+48 22)

Instalacja oprogramowania...3 5. Opis diod sygnalizacyjnych...5 6.

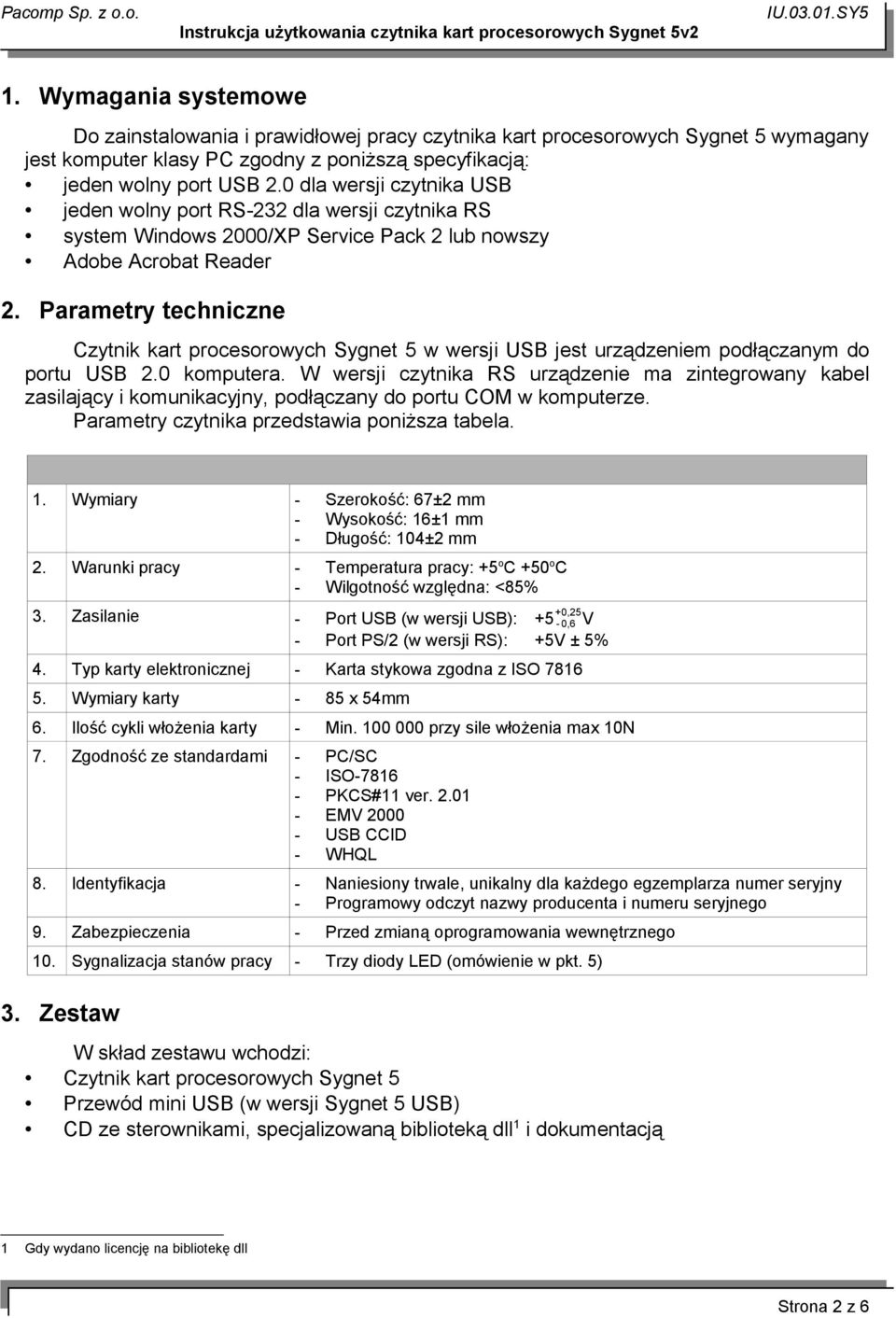

2 1. Wymagania systemowe Do zainstalowania i prawidłowej pracy czytnika kart procesorowych Sygnet 5 wymagany jest komputer klasy PC zgodny z poniższą specyfikacją: jeden wolny port USB 2.0 dla wersji czytnika USB jeden wolny port RS-232 dla wersji czytnika RS system Windows 2000/XP Service Pack 2 lub nowszy Adobe Acrobat Reader 2. Parametry techniczne Czytnik kart procesorowych Sygnet 5 w wersji USB jest urządzeniem podłączanym do portu USB 2.0 komputera. W wersji czytnika RS urządzenie ma zintegrowany kabel zasilający i komunikacyjny, podłączany do portu COM w komputerze. Parametry czytnika przedstawia poniższa tabela. 1. Wymiary - Szerokość: 67±2 mm - Wysokość: 16±1 mm - Długość: 104±2 mm 2. Warunki pracy - Temperatura pracy: +5 o C +50 o C - Wilgotność względna: <85% 3. Zasilanie - Port USB (w wersji USB): +5 +0,25-0,6 V - Port PS/2 (w wersji RS): +5V ± 5% 4. Typ karty elektronicznej - Karta stykowa zgodna z ISO Wymiary karty - 85 x 54mm 6. Ilość cykli włożenia karty - Min przy sile włożenia max 10N 7. Zgodność ze standardami - PC/SC - ISO PKCS#11 ver EMV USB CCID - WHQL 8. Identyfikacja - Naniesiony trwale, unikalny dla każdego egzemplarza numer seryjny - Programowy odczyt nazwy producenta i numeru seryjnego 9. Zabezpieczenia - Przed zmianą oprogramowania wewnętrznego 10. Sygnalizacja stanów pracy - Trzy diody LED (omówienie w pkt. 5) 3. Zestaw W skład zestawu wchodzi: Czytnik kart procesorowych Sygnet 5 Przewód mini USB (w wersji Sygnet 5 USB) CD ze sterownikami, specjalizowaną biblioteką dll 1 i dokumentacją 1 Gdy wydano licencję na bibliotekę dll Strona 2 z 6

Parametry techniczne Czytnik kart procesorowych Sygnet 5 w wersji USB jest urządzeniem podłączanym do portu USB 2.0 komputera.

3 4. Instalacja oprogramowania Poniższa instrukcja dotyczy czytnika Sygnet 5 w wersji USB. Instalacja czytnika w wersji RS przebiega podobnie, ale Kreatora dodawania sprzętu należy uruchomić poprzez Panel sterowania -> Dodaj/usuń sprzęt. Krok 1. Po podłączeniu czytnika do złącza USB i uruchomieniu komputera pojawi się informacja o znalezieniu nowego sprzętu a następnie otworzy się okno Kreatora dodawania sprzętu. RYSUNEK 1 Znalezienie nowego sprzętu RYSUNEK 2 Rozpoczęcie pracy kreatora Krok 2. Krok 3. Wybierz opcję, żeby Windows nie łączył się z witryną Update i kliknij przycisk Dalej. Włóż dołączony do zestawu CD. Strona 3 z 6

Po podłączeniu czytnika do złącza USB i uruchomieniu komputera pojawi się informacja o znalezieniu nowego sprzętu a następnie otworzy się okno Kreatora

4 Krok 4. Wybierz Zainstaluj z listy lub określonej lokalizacji. RYSUNEK 3 Wybieranie lokalizacji sterownika Krok 5. Krok 6. Zaznacz opcję wyszukania sterownika i określ lokalizację jako stacja dysków CD. Poczekaj aż system zainstaluje sterownik i zakończ pracę kreatora znajdowania nowego sprzętu. RYSUNEK 4 Kończenie pracy kreatora Krok 7. Krok 8. W prawym dolnym rogu ekranu pojawi się informacja o nowym sprzęcie. Czytnik Sygnet 5 został pomyślnie zainstalowany w systemie i jest gotowy do pracy. Strona 4 z 6

Poczekaj aż system zainstaluje sterownik i zakończ pracę kreatora znajdowania nowego sprzętu.

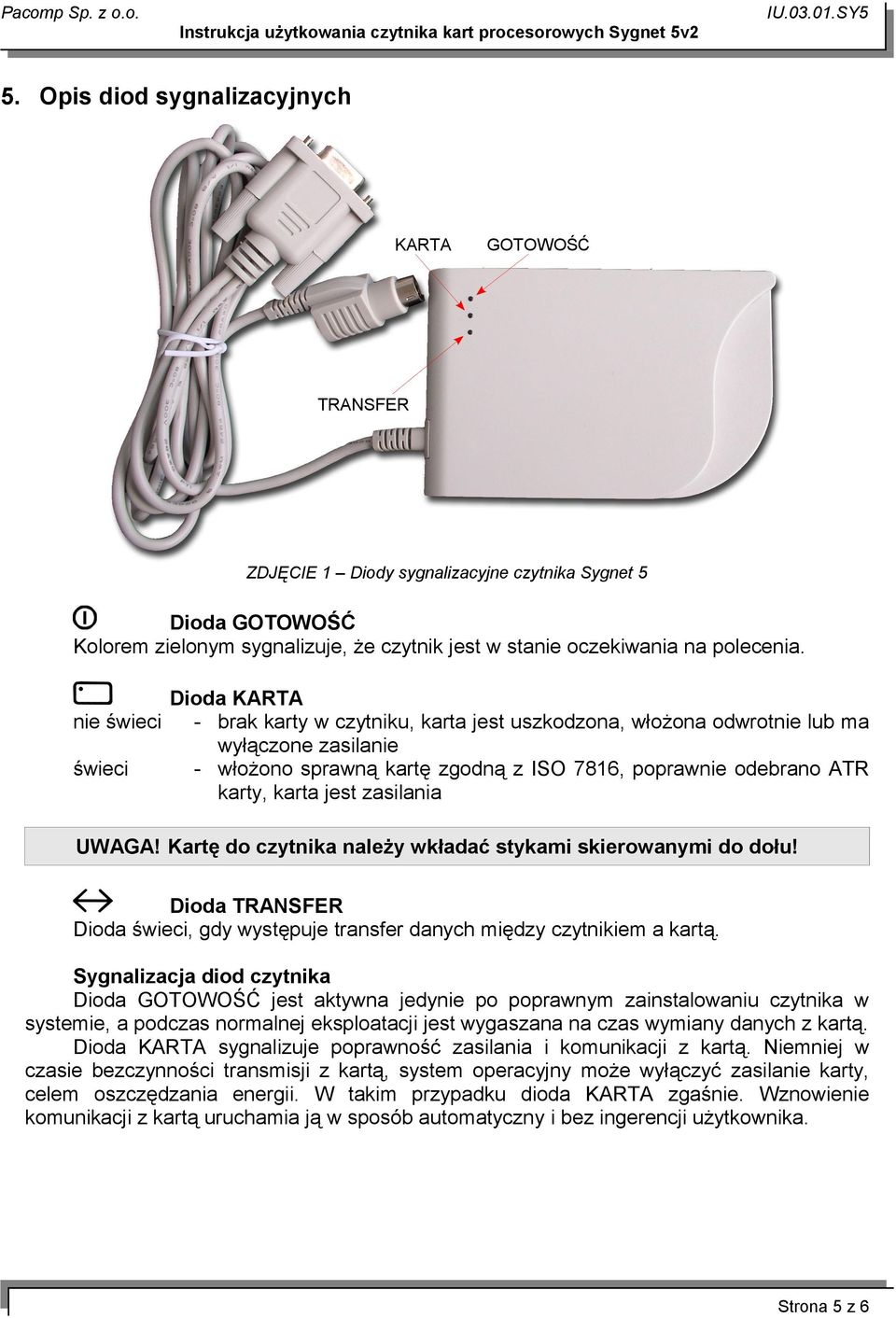

5 5. Opis diod sygnalizacyjnych KARTA GOTOWOŚĆ TRANSFER ZDJĘCIE 1 Diody sygnalizacyjne czytnika Sygnet 5 Dioda GOTOWOŚĆ Kolorem zielonym sygnalizuje, że czytnik jest w stanie oczekiwania na polecenia. Dioda KARTA nie świeci - brak karty w czytniku, karta jest uszkodzona, włożona odwrotnie lub ma wyłączone zasilanie świeci - włożono sprawną kartę zgodną z ISO 7816, poprawnie odebrano ATR karty, karta jest zasilania UWAGA! Kartę do czytnika należy wkładać stykami skierowanymi do dołu! Dioda TRANSFER Dioda świeci, gdy występuje transfer danych między czytnikiem a kartą. Sygnalizacja diod czytnika Dioda GOTOWOŚĆ jest aktywna jedynie po poprawnym zainstalowaniu czytnika w systemie, a podczas normalnej eksploatacji jest wygaszana na czas wymiany danych z kartą. Dioda KARTA sygnalizuje poprawność zasilania i komunikacji z kartą. Niemniej w czasie bezczynności transmisji z kartą, system operacyjny może wyłączyć zasilanie karty, celem oszczędzania energii. W takim przypadku dioda KARTA zgaśnie. Wznowienie komunikacji z kartą uruchamia ją w sposób automatyczny i bez ingerencji użytkownika. Strona 5 z 6

karta jest zasilania UWAGA! Kartę do czytnika należy wkładać stykami skierowanymi do dołu! Dioda TRANSFER Dioda świeci, gdy występuje transfer danych między czytnikiem a kartą.

6 6. Pomoc techniczna i serwisowa Wszelkie zapytania techniczne lub zgłoszenia serwisowe prosimy kierować pod adres: Pacomp Sp. z o.o. ul. Puławska Piaseczno Tel.: (+48 22) Fax: (+48 22) konto serwisowe: pacompse@comp.waw.pl Aktualne oprogramowanie dostępne jest pod adresem Strona 6 z 6

: (+48 22) 750 61 73 Fax: (+48 22) 750 61 75 konto serwisowe: pacompse@comp.waw.
