Transkrypt

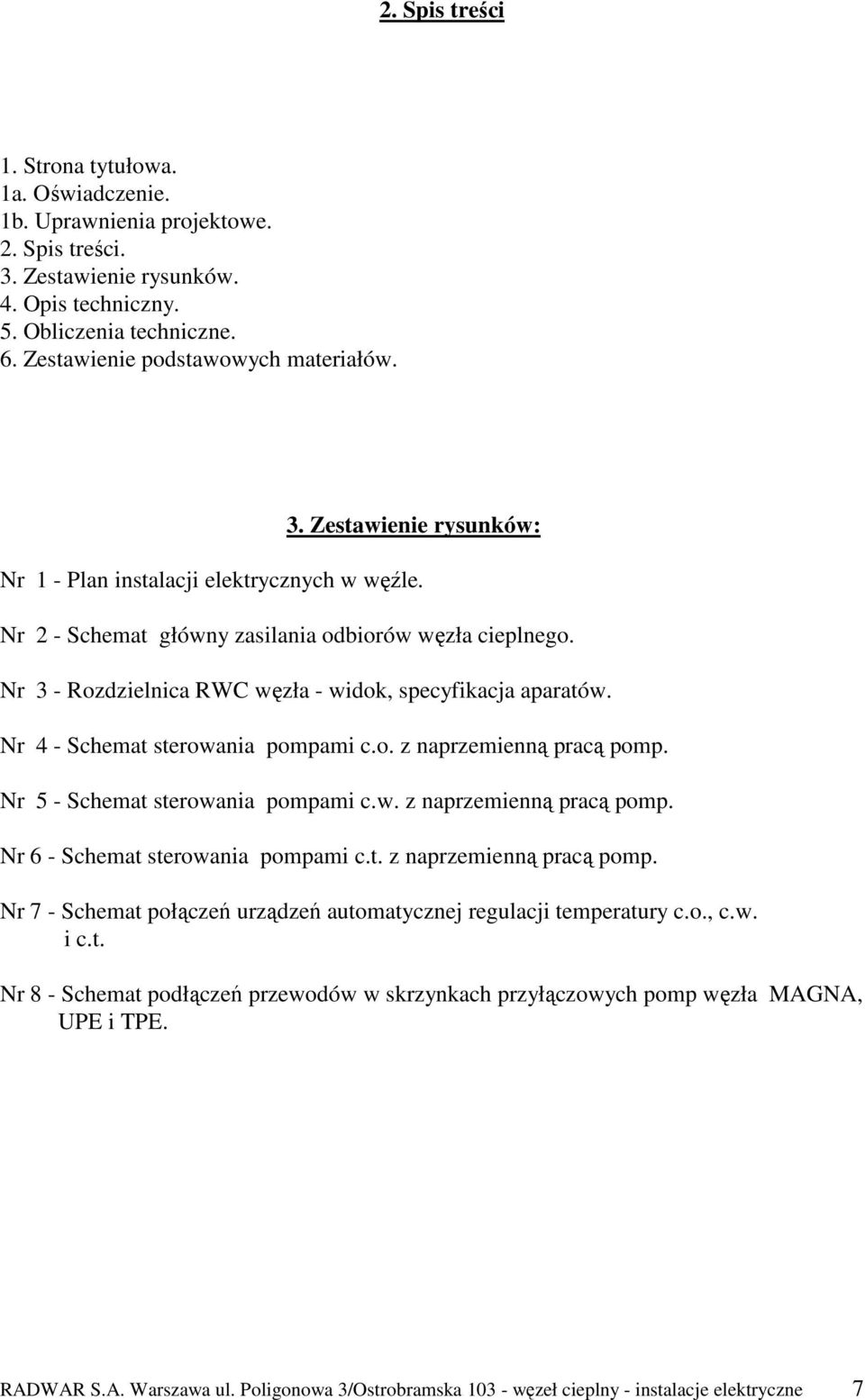

1 2. Spis treści 1. Strona tytułowa. 1a. Oświadczenie. 1b. Uprawnienia projektowe. 2. Spis treści. 3. Zestawienie rysunków. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Zestawienie podstawowych materiałów. 3. Zestawienie rysunków: Nr 1 - Plan instalacji elektrycznych w węźle. Nr 2 - Schemat główny zasilania odbiorów węzła cieplnego. Nr 3 - Rozdzielnica RWC węzła - widok, specyfikacja aparatów. Nr 4 - Schemat sterowania pompami c.o. z naprzemienną pracą pomp. Nr 5 - Schemat sterowania pompami c.w. z naprzemienną pracą pomp. Nr 6 - Schemat sterowania pompami c.t. z naprzemienną pracą pomp. Nr 7 - Schemat połączeń urządzeń automatycznej regulacji temperatury c.o., c.w. i c.t. Nr 8 - Schemat podłączeń przewodów w skrzynkach przyłączowych pomp węzła MAGNA, UPE i TPE. RADWAR S.A. Warszawa ul. Poligonowa 3/Ostrobramska węzeł cieplny - instalacje elektryczne 7

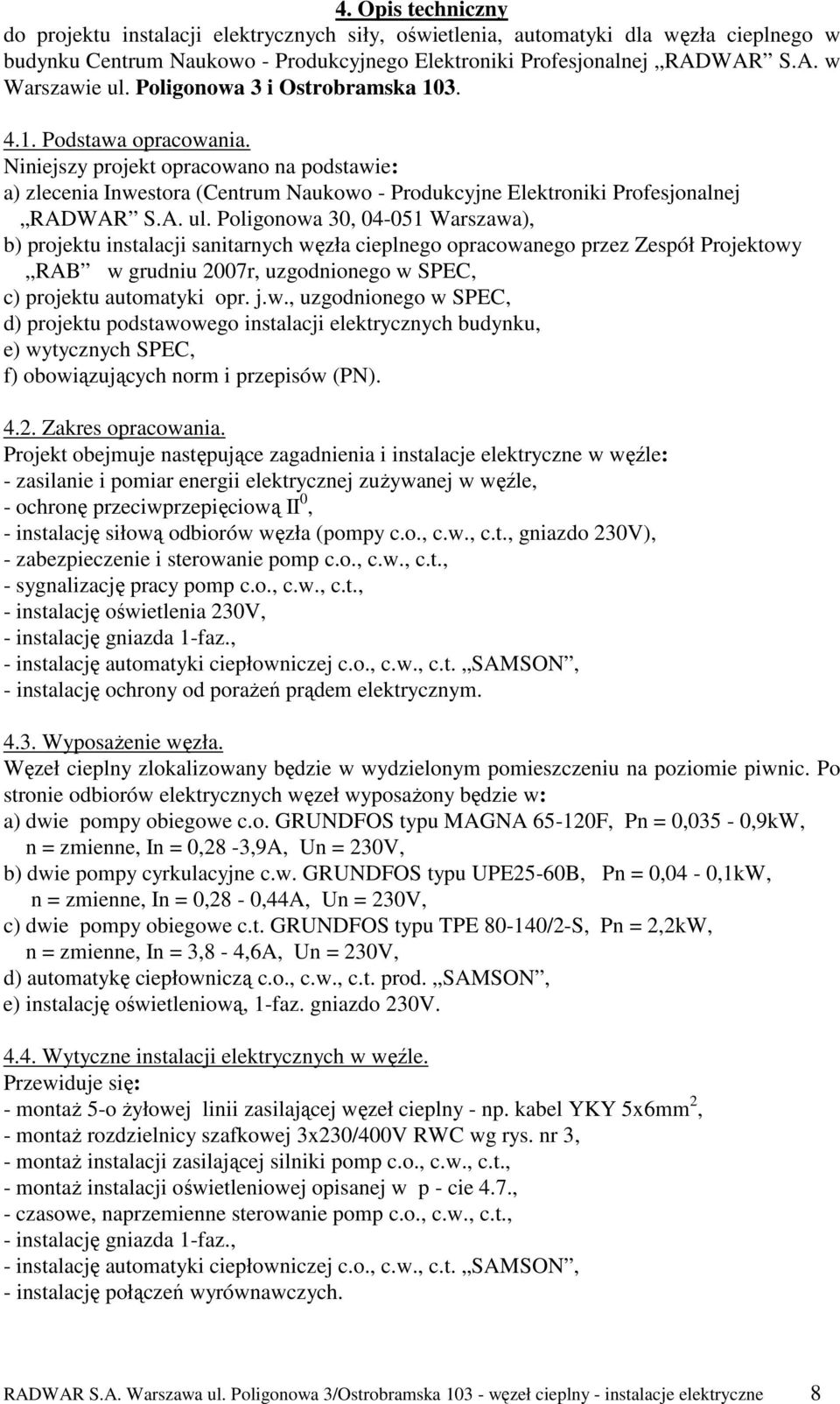

2 4. Opis techniczny do projektu instalacji elektrycznych siły, oświetlenia, automatyki dla węzła cieplnego w budynku Centrum Naukowo - Produkcyjnego Elektroniki Profesjonalnej RADWAR S.A. w Warszawie ul. Poligonowa 3 i Ostrobramska Podstawa opracowania. Niniejszy projekt opracowano na podstawie: a) zlecenia Inwestora (Centrum Naukowo - Produkcyjne Elektroniki Profesjonalnej RADWAR S.A. ul. Poligonowa 30, Warszawa), b) projektu instalacji sanitarnych węzła cieplnego opracowanego przez Zespół Projektowy RAB w grudniu 2007r, uzgodnionego w SPEC, c) projektu automatyki opr. j.w., uzgodnionego w SPEC, d) projektu podstawowego instalacji elektrycznych budynku, e) wytycznych SPEC, f) obowiązujących norm i przepisów (PN) Zakres opracowania. Projekt obejmuje następujące zagadnienia i instalacje elektryczne w węźle: - zasilanie i pomiar energii elektrycznej zuŝywanej w węźle, - ochronę przeciwprzepięciową II 0, - instalację siłową odbiorów węzła (pompy c.o., c.w., c.t., gniazdo 230V), - zabezpieczenie i sterowanie pomp c.o., c.w., c.t., - sygnalizację pracy pomp c.o., c.w., c.t., - instalację oświetlenia 230V, - instalację gniazda 1-faz., - instalację automatyki ciepłowniczej c.o., c.w., c.t. SAMSON, - instalację ochrony od poraŝeń prądem elektrycznym WyposaŜenie węzła. Węzeł cieplny zlokalizowany będzie w wydzielonym pomieszczeniu na poziomie piwnic. Po stronie odbiorów elektrycznych węzeł wyposaŝony będzie w: a) dwie pompy obiegowe c.o. GRUNDFOS typu MAGNA F, Pn = 0,035-0,9kW, n = zmienne, In = 0,28-3,9A, Un = 230V, b) dwie pompy cyrkulacyjne c.w. GRUNDFOS typu UPE25-60B, Pn = 0,04-0,1kW, n = zmienne, In = 0,28-0,44A, Un = 230V, c) dwie pompy obiegowe c.t. GRUNDFOS typu TPE /2-S, Pn = 2,2kW, n = zmienne, In = 3,8-4,6A, Un = 230V, d) automatykę ciepłowniczą c.o., c.w., c.t. prod. SAMSON, e) instalację oświetleniową, 1-faz. gniazdo 230V Wytyczne instalacji elektrycznych w węźle. Przewiduje się: - montaŝ 5-o Ŝyłowej linii zasilającej węzeł cieplny - np. kabel YKY 5x6mm 2, - montaŝ rozdzielnicy szafkowej 3x230/400V RWC wg rys. nr 3, - montaŝ instalacji zasilającej silniki pomp c.o., c.w., c.t., - montaŝ instalacji oświetleniowej opisanej w p - cie 4.7., - czasowe, naprzemienne sterowanie pomp c.o., c.w., c.t., - instalację gniazda 1-faz., - instalację automatyki ciepłowniczej c.o., c.w., c.t. SAMSON, - instalację połączeń wyrównawczych. RADWAR S.A. Warszawa ul. Poligonowa 3/Ostrobramska węzeł cieplny - instalacje elektryczne 8
3 4.5. Zasilanie węzła cieplnego, rozdzielnica RWC, pomiar energii elektrycznej. Energia elektryczna do węzła cieplnego doprowadzona będzie z rozdzielnicy głównej budynku 3x230/400V RG, z wydzielonego, istniejącego pola. Linia zasilająca węzeł wykonana będzie kablem elektroenergetycznym YKY 5x6mm 2. Ostateczny typ, przekrój jak i trasa linii pokazane zostały w projekcie podstawowym instalacji elektrycznych budynku. Zabezpieczenie linii bezpiecznikami topikowymi 25A w RG. Lokalizację projektowanej rozdzielnicy w węźle pokazano na rys. nr 1. Rozdzielnicę RWC węzła zaprojektowano w oparciu o szafkę blaszaną posiadającą stopień ochrony IP55 z wyposaŝeniem zgodnie z rys. nr 3. W rozdzielnicy naleŝy umieścić odbitkę ksero schematu głównego rozdzielnicy wg rys. nr 2 lub jeden egz. niniejszej dokumentacji. Pomiar energii elektrycznej dla węzła cieplnego będzie wspólny z innymi odbiorami obiektu Instalacja siły, sterowanie, zabezpieczenie, sygnalizacja pracy pomp. Instalację siłową do poszczególnych silników naleŝy wykonać przewodami kabelkowymi YDY5x1,5mm 2, YDY3x1,5mm 2 i YDY7x1,5mm 2. Do pomp c.o. i c.t., naleŝy ponadto doprowadzić sterownicze, dwuŝyłowe kable ekranowane. Odcinki instalacji siłowej prowadzone do wysokości 1,5m od podłogi naleŝy chronić rurką winidurową RVS. Odcinki instalacji wprowadzane do tabliczek zaciskowych silników chronić rurką giętką karbowaną. Włączanie i wyłączanie silników pomp c.o. odbywać się będzie za pomocą czteropołoŝeniowych łączników S1 i S2, (umieszczonych w obwodzie zasilania cewki przekaźnika pomocniczego pompy). Zastosowane łączniki umoŝliwiają sterowanie pompami c.o.: a) ręczne (awaryjne), b) automatyczne przez styk regulatora pogodowego, c) krótkotrwałe załączanie obu pomp w okresie przerwy grzewczej. Sterowanie automatyczne (połoŝenie obu łączników S1 i S2 w pozycji AUTO ) odbywać się będzie poprzez styk regulatora pogodowego TROVIS 5179 i jednocześnie przez styk przekaźnika czasowego PC1, załączającego naprzemiennie pompy (patrz rys. nr 4). PołoŜenie łączników w poz "LATO", pozwala na krótkotrwałe uruchamianie pomp w okresie przerwy grzewczej przez styk regulatora pogodowego Przy awarii aktualnie pracującej pompy, druga załączy się trwale. UWAGA: Zgodnie z wytycznymi producenta pomp (GRUNDFOS), zastosowano sterowanie pomp bezpotencjałowymi stykami przekaźników pomocniczych K1 i K2. Przekaźniki pomocnicze nie przerywają toru głównego fazy L1 lub L2 zasilającej silniki pomp!. Pompy pozostają cały czas pod napięciem dopóty, dopóki załączone są wyłączniki silnikowe F1 i F2. RównieŜ połoŝenie łączników S1 i S2 w poz. 0 0 ( pompa wyłączona ) nie powoduje wyłączenia napięcia z zacisków stojana. Załączenie i wyłączenie napięcia na zaciskach silnika pompy wyłącznikami F1 i F2 - szczegóły patrz rys. nr 5 i 8. Sterowanie pompami c.w. odbywać się będzie za pomocą trójpołoŝeniowych łączników S3 i S4, przy czym w połoŝeniu obu łączników w pozycji auto, sterowanie naprzemienne pomp za pomocą przekaźnika PC2 (schemat sterowania - patrz rys nr 5). W połoŝeniu obu łączników w poz. AUTO, pracą pomp steruje regulator 5179, umoŝliwiający zaprogramowanie pracy pomp cyrkulacyjnych c.w. (np. wyłączanie pomp na noc, soboty, niedziele, święta itd.). Sterowanie pompami c.t. odbywać się będzie podobnie jak pompami c.o. - schemat sterowania pomp c.t. - patrz rys. nr 6. KaŜdy z silników pomp c.o., c.t., c.w., zabezpieczony będzie od zwarć członem zwarciowym wyłącznika silnikowego F1 F6. Silniki pomp zabezpieczone będą fabrycznie od wzrostu temperatury czujnikami temperatury zainstalowanymi w uzwojeniach stojanów silników pomp. Dla wszystkich pomp zastosowano ponadto zabezpieczenie przeciąŝeniowe wykonane nastawialnymi członami przeciąŝeniowymi wyłączników silnikowych F1 F6. Pompy RADWAR S.A. Warszawa ul. Poligonowa 3/Ostrobramska węzeł cieplny - instalacje elektryczne 9
4 zabezpieczone będą przed suchobiegiem za pomocą manometrów kontaktowych. Praca pomp sygnalizowana będzie zieloną lampką Instalacja oświetlenia i gniazda 230V. Projektowaną instalację oświetleniową wykonać przewodem kabelkowym YDY3x1,5mm 2 n/t, z osprzętem szczelnym. Zastosowano oprawy jarzeniowe przemysłowe OPK-240, 2x40(36)W. Lokalizację punktów świetlnych przedstawiono na rys. nr 1. Ilość punktów świetlnych wynika z załączonych do projektu obliczeń, a typ opraw z wytycznych SPEC. Gniazdo wtykowe 230V zainstalowane będzie na rozdzielnicy. Łącznik oświetlenia mocować na wys. 1,4m od podłogi. Instalację oświetleniową naleŝy zasilić sprzed wyłącznika głównego rozdzielnicy RWC, zgodnie z rys. nr 2. Uwaga: Ze względu na nietypowy kształt powierzchni węzła, dopuszcza się inne niŝ na rys. nr 1 rozmieszczenie opraw! 4.8. Instalacja automatyki c.o., c.w. i c.t. Projekt automatycznej regulacji temperatury c.o. (nadąŝnej), c.w. (stałowartościowej) i c.t. (nadąŝnej), opracowano w oparciu o urządzenia firmy SAMSON. Układ automatycznej regulacji temperatury c.o., c.w. i c.t., będzie zawierał następujące urządzenia firmy SAMSON: - regulator elektroniczny typu TROVIS 5179, - elektryczny siłownik liniowy c.o. typu z zaworem typu 3222, - elektryczny siłownik liniowy c.w. typu z zaworem typu 3222, - elektryczny siłownik liniowy c.t. typu z zaworem typu 3222, - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.o. Pt1000 typu , - 2 czujniki termometru rezystancyjne wewnętrzne instal. c.w. Pt1000 typu , , - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.t. Pt1000 typu , - czujnik termometru rezystancyjny zewnętrzny Pt1000 typu , - ogranicznik temperatury instalacji c.o. STW typu , - ogranicznik temperatury instalacji c.t. STW typu , - ogranicznik temperatury instalacji c.w. STB typu PrzybliŜone miejsca zainstalowania elementów automatyki, zostały przedstawione na rys. nr 1. Niniejszy projekt obejmuje instalacje połączeń elektrycznych między w/w urządzeniami, które naleŝy wykonać przewodami kabelkowymi YLY5x1,0mm 2, YLY3x1,0mm 2 i YLY2x1,0mm 2. Zasilanie regulatora przewodem kabelkowym YLY7x1,0mm 2. Schemat połączeń elektrycznych urządzeń automatyki został pokazany na rys. nr 7. Kable połączeń elementów automatyki układać w oddzielnym korytku kablowym i rurkach RVS, n/t Ochrona od poraŝeń. Ochronę przed dotykiem bezpośrednim zapewni: - obudowa IP-55 projektowanej rozdzielnicy RWC, - izolacja przewodów. Jako system dodatkowej ochrony od poraŝeń prądem elektrycznym (ochrona przed dotykiem pośrednim), zastosowano w węźle SAMOCZYNNE WYŁĄCZENIE ZASILANIA realizowane przez : - bezpieczniki topikowe, - wyłączniki nadmiarowoprądowe, - wyłączniki róŝnicowoprądowe. Układ sieci w budynku i węźle cieplnym TN-S. RADWAR S.A. Warszawa ul. Poligonowa 3/Ostrobramska węzeł cieplny - instalacje elektryczne 10

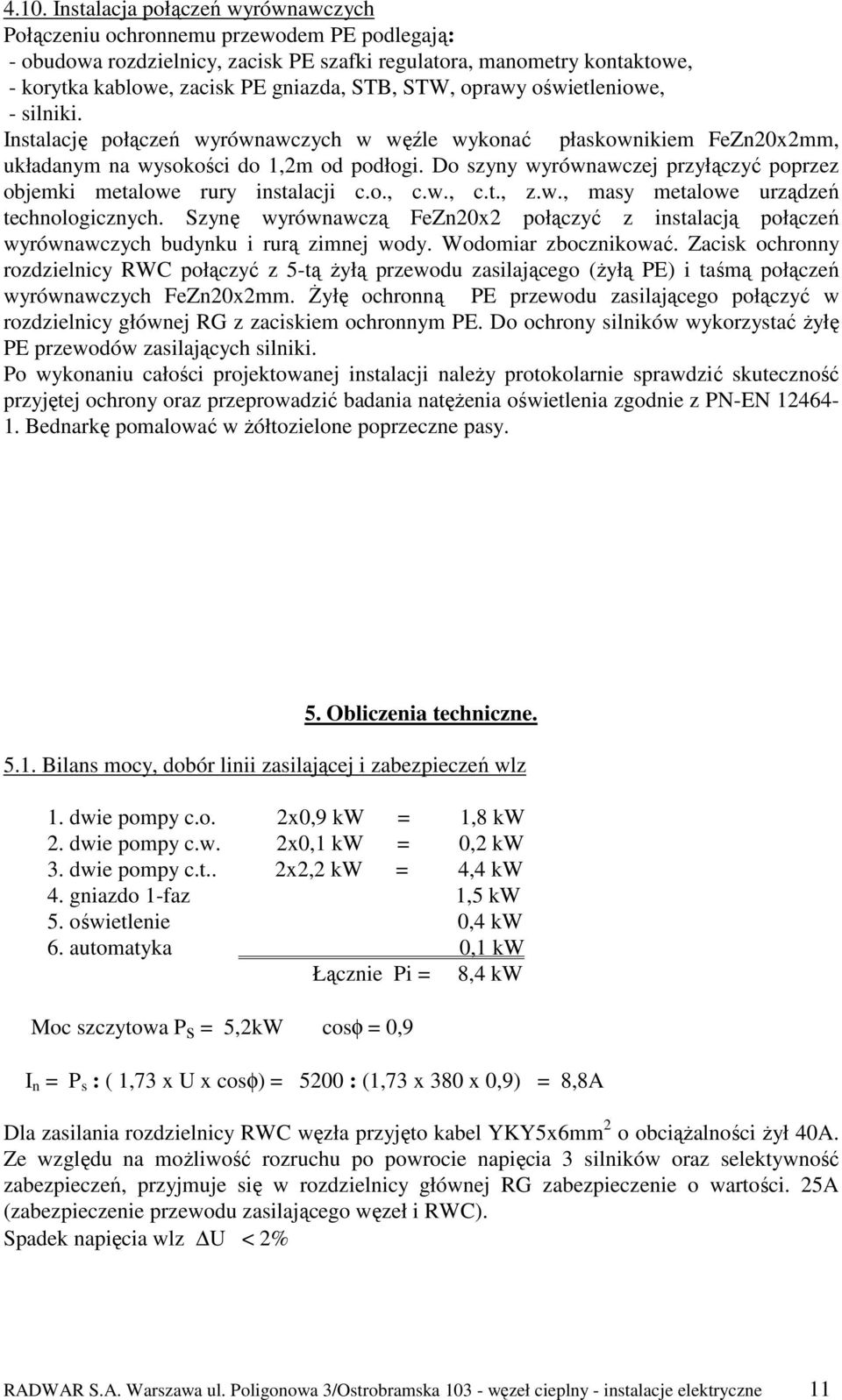

5 4.10. Instalacja połączeń wyrównawczych Połączeniu ochronnemu przewodem PE podlegają: - obudowa rozdzielnicy, zacisk PE szafki regulatora, manometry kontaktowe, - korytka kablowe, zacisk PE gniazda, STB, STW, oprawy oświetleniowe, - silniki. Instalację połączeń wyrównawczych w węźle wykonać płaskownikiem FeZn20x2mm, układanym na wysokości do 1,2m od podłogi. Do szyny wyrównawczej przyłączyć poprzez objemki metalowe rury instalacji c.o., c.w., c.t., z.w., masy metalowe urządzeń technologicznych. Szynę wyrównawczą FeZn20x2 połączyć z instalacją połączeń wyrównawczych budynku i rurą zimnej wody. Wodomiar zbocznikować. Zacisk ochronny rozdzielnicy RWC połączyć z 5-tą Ŝyłą przewodu zasilającego (Ŝyłą PE) i taśmą połączeń wyrównawczych FeZn20x2mm. śyłę ochronną PE przewodu zasilającego połączyć w rozdzielnicy głównej RG z zaciskiem ochronnym PE. Do ochrony silników wykorzystać Ŝyłę PE przewodów zasilających silniki. Po wykonaniu całości projektowanej instalacji naleŝy protokolarnie sprawdzić skuteczność przyjętej ochrony oraz przeprowadzić badania natęŝenia oświetlenia zgodnie z PN-EN Bednarkę pomalować w Ŝółtozielone poprzeczne pasy. 5. Obliczenia techniczne Bilans mocy, dobór linii zasilającej i zabezpieczeń wlz 1. dwie pompy c.o. 2x0,9 kw = 1,8 kw 2. dwie pompy c.w. 2x0,1 kw = 0,2 kw 3. dwie pompy c.t.. 2x2,2 kw = 4,4 kw 4. gniazdo 1-faz 1,5 kw 5. oświetlenie 0,4 kw 6. automatyka 0,1 kw Łącznie Pi = 8,4 kw Moc szczytowa Ps = 5,2kW cosφ = 0,9 I n = P s : ( 1,73 x U x cosφ) = 5200 : (1,73 x 380 x 0,9) = 8,8A Dla zasilania rozdzielnicy RWC węzła przyjęto kabel YKY5x6mm 2 o obciąŝalności Ŝył 40A. Ze względu na moŝliwość rozruchu po powrocie napięcia 3 silników oraz selektywność zabezpieczeń, przyjmuje się w rozdzielnicy głównej RG zabezpieczenie o wartości. 25A (zabezpieczenie przewodu zasilającego węzeł i RWC). Spadek napięcia wlz U < 2% RADWAR S.A. Warszawa ul. Poligonowa 3/Ostrobramska węzeł cieplny - instalacje elektryczne 11
6 5.2. Instalacja oświetlenia węzła. Obliczenia natęŝenia oświetlenia dokonano metodą Wskaźnikowego wyznaczania strumienia świetlnego wg. PPP Bistyp 1976r. Powierzchnia oświetlana - Soświetl. 49m 2. Dla osiągnięcia natęŝenia oświetlenia 100 Lx, z tabeli 17 strumień jednostkowy przez aproksymację φ j = 480Lm/m 2 Wymagany strumień całkowity φ całk. = 480 x 49 = Lm Przewidziano zastosowanie opraw jarzeniowych ze świetlówkami 2x36W Strumień oprawy φ opr. = 2 x 2850 = 5700Lm Ilość opraw n= φ całk. : φ opr. = : 5700 = 4,1 Przyjęto 4 oprawy jarzeniowe 2 x 36W NatęŜenie średnie E śr = (5700 x 4 x 100) : Lx 6. Zestawienie podstawowych materiałów 1. Rozdzielnica kompletna węzła RWC wg. rys. 3...kpl 1 2. Oprawa jarzeniowa przemysłowa bryzgoszczelna OPK-240, 2x40(36)W...szt 4 3. Płaskownik FeZn 20x2...mb Kabel elektroenergetyczny YKY 5x6 mm 2...mb * 5.Przewód kabelkowy YDY 7x1,5 mm 2...mb " " YDY 5x1,5 mm 2...mb " " YDY 3x1,5 mm 2...mb " " YDY 2x1,5 mm 2...mb 5 9. " " YLY 7x1,0 mm mb " " YLY 5x1,0 mm mb " " YLY 3x1,0 mm 2...mb " " YLY 2x1,0 mm 2...mb Przewód ekranowany LIYCY 2x1,0mm 2...mb Rura winidurowa RVS18...mb Rurka karbowana giętka...mb Korytko kablowe z pokrywą K80, a = 80mm...mb Korytko kablowe z pokrywą K50, a = 50mm...mb Skrzynka z tw. sztucznych typu Z2W POLAM-NAKŁO 165x250mm...szt Wyłącznik instalacyjny hermetyczny n/t 6A typu szt Puszka n/t 4-ro wylotowa...szt 10 * - wg projektu podstawowego instalacji elektrycznych budynku. RADWAR S.A. Warszawa ul. Poligonowa 3/Ostrobramska węzeł cieplny - instalacje elektryczne 12
