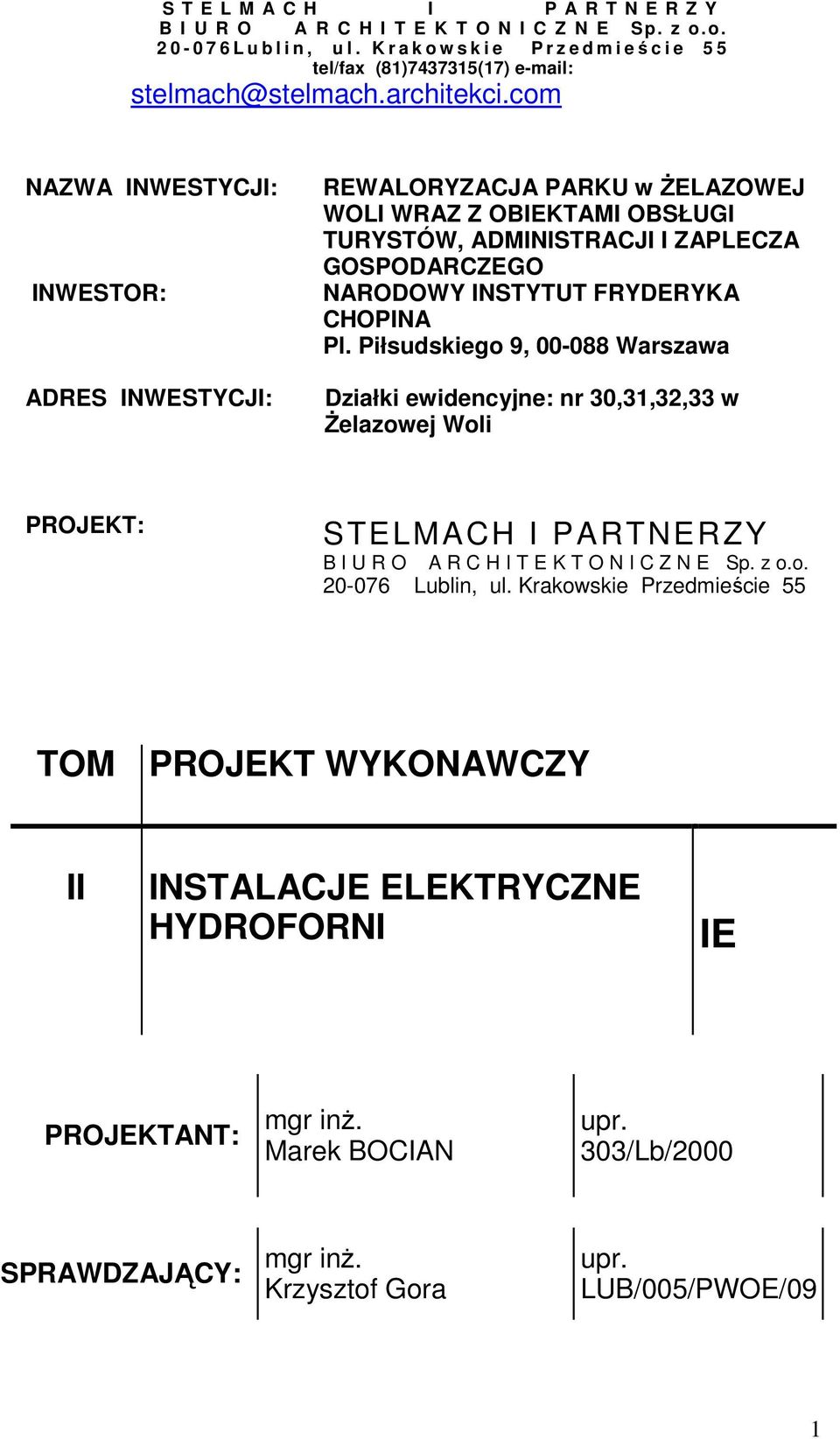

1 S T E L M A C H I P A R T N E R Z Y B I U R O A R C H I T E K T O N I C Z N E Sp. z o.o L u b l i n, u l. K r a k o w s k i e P r z e d m i eście 5 5 tel/fax (81) (17) stelmach@stelmach.architekci.com NAZWA INWESTYCJI: INWESTOR: ADRES INWESTYCJI: REWALORYZACJA PARKU w śelazowej WOLI WRAZ Z OBIEKTAMI OBSŁUGI TURYSTÓW, ADMINISTRACJI I ZAPLECZA GOSPODARCZEGO NARODOWY INSTYTUT FRYDERYKA CHOPINA Pl. Piłsudskiego 9, Warszawa Działki ewidencyjne: nr 30,31,32,33 w śelazowej Woli PROJEKT: STELMACH I PARTNERZY B I U R O A R C H I T E K T O N I C Z N E Sp. z o.o Lublin, ul. Krakowskie Przedmieście 55 TOM PROJEKT WYKONAWCZY II INSTALACJE ELEKTRYCZNE HYDROFORNI IE PROJEKTANT: mgr inŝ. Marek BOCIAN upr. 303/Lb/2000 SPRAWDZAJĄCY: mgr inŝ. Krzysztof Gora upr. LUB/005/PWOE/09 1

2 SPIS ZAWARTOŚCI PROJEKTU INSTALACJI ELEKTRYCZNYCH CZĘŚĆ OPISOWA INSTALACJE ELEKTRYCZNE 1. Podstawa opracowania 2. Zakres opracowania 3. Opis techniczny 4. Tabela doboru kabli 5. Zestawienie materiałów CZĘŚĆ RYSUNKOWA RYSUNKI NR SKALA Schemat strukturalny rozdzielnicy RH-0,4kV 1 Plan instalacji elektrycznych Hydroforni 2 Plan sieci zewnętrznych 3 Schematy sterowania 4 2

3 1. PODSTAWA OPRACOWANIA Postawą opracowania projektu są: Zlecenie Inwestora. Projekt architektoniczno-budowlany budynku. Wytyczne branŝowe. Wytyczne i robocze uzgodnienia z Inwestorem. Uzgodnienia międzybranŝowe. Obowiązujące normy i przepisy. 2. ZAKRES OPRACOWANIA Niniejsze opracowanie zakresem swym obejmuje: rozdzielnicę elektryczną hydroforni instalacje siłowe, instalacje oświetlenia i gniazd wtyczkowych 230V, zasilanie oraz sterowanie pomp w pompowni oraz w studniach głębinowych na terenie parku instalację podgrzewania wpustu dachowego. 3. OPIS TECHNICZNY 3.1. Zasilanie budynku hydroforni Zasilanie budynków hydroforni zaprojektowano jedną linią kablową typy YAKY 4x70mm 2 z rozdzielnicy RGNN-0,4kV nowoprojektowanej stacji transformatorowej zlokalizowanej obok budynku A. W budynku hydroforni zlokalizowano rozdzielnicę RH-0,4kV, z której zasilane będą instalacje i urządzenia wewnątrz budynku oraz pompy w studniach głębinowych zlokalizowanych na terenie parku. Linia kablowa, zasilająca hydrofornie oraz kabel zasilający pompownie ujęte są w odrębnym opracowaniu i nie wchodzą w zakres niniejszego opracowania Rozdzielnica hydroforni RH-0,4kV. W budynku hydroforni zaprojektowano rozdzielnicę RH 0,4kV zasilaną linią kablową typu YAKY 4x70mm 2 ze stacji transformatorowej. Rozdzielnicę zaprojektowano w modułowej obudowie natynkowej, izolacyjnej, IP66 typu Thalassa S59336 z drzwiami pełnymi, firmy Schneider. Rozdzielnica zlokalizowana będzie na ścianie w pobliŝu drzwi wejściowych do budynku. W polu zasilającym zaprojektowano rozłącznik 100A, z napędem ręcznym. Jako zabezpieczenia obwodów odpływowych zastosowane zostaną wyłączniki instalacyjne nadprądowe i róŝnicowoprądowe, rozłączniki bezpiecznikowe, oraz wyłączniki silnikowe w obwodach zasilających pompy. 3

4 Uwaga: Nastawy wyzwalaczy przeciąŝeniowych wyłączników silnikowych naleŝy dobrać do prądów znamionowych pomp, które ostatecznie zostaną zamontowane na obiekcie. W razie konieczności dokonać korekty typów wyłączników silnikowych tak, aby zakres wyzwalacza umoŝliwiał nastawienie wartości 1,05 x Jn (gdzie Jn prąd znamionowy silnika pompy). Schemat oraz rozmieszczenie urządzeń w rozdzielnicy przedstawione zostało na rysunku nr Instalacja gniazd wtyczkowych 230V W budynku hydroforni zaprojektowano instalacje gniazd wtyczkowych 230V/16A przeznaczonych do zasilania grzejnika elektrycznego, sterowników systemu nawadniania oraz odŝelaziacz i filtra. Obwody gniazd wtyczkowych zasilane będą z rozdzielnicy RH-0,4kV. Gniazda montować naleŝy na ścianach na wysokości około 80cm w pobliŝu urządzeń zasilanych. NaleŜy stosować gniazda natynkowe, bryzgoszczelne IP44. Instalacje gniazd wtyczkowych zaprojektowano przewodami typu YDY 3x2,5mm 2 /750V prowadzonymi w rurkach instalacyjnych RVS28 układanych na tynku. Plan instalacji gniazd wtyczkowych pokazano na rysunku nr Instalacja oświetleniowa Do oświetlenia pomieszczenia hydroforni zaprojektowano oprawę świetlówkową 2x36W, szczelną IP65 montowaną do stropu. Oprawa wyposaŝona będzie w moduł zasilania awaryjnego z czasem podtrzymania 2 godziny i pełnić będzie jednocześnie funkcję oświetlenia podstawowego i awaryjnego. Obwód oświetlenia zasilany z rozdzielnicy RH-0,4kV. Instalację oświetleniową zaprojektowano przewodami typu YDY 3(2,4,)x1,5mm 2 /750V prowadzonymi w rurkach instalacyjnych RVS28 układanych na tynku. Plan instalacji oświetleniowej pokazano na rysunku nr Zasilanie i sterowanie praca pomp. Jako zabezpieczenia obwodów zasilających pompy w rozdzielnicy RH, zaprojektowano wyłączniki silnikowe z wyzwalaczem zwarciowym oraz przeciąŝeniowym. Sterowanie praca pomp odbywać się będzie w sposób następujący: - Pompa cyrkulacyjna Sterowanie pracą za pomocą elektronicznego programatora dobowego typu IHP, umoŝliwiającego zaprogramowanie maksymalnie 32 czasów załączania i wyłączania, dla kaŝdego dnia tygodnia. Szczegółowy program czasowy pracy pompy ustalony zostanie podczas eksploatacji systemu nawadniania. - Pompy zanurzeniowe zamontowane w studni w hydroforni. Sterowanie pracą realizowane przez automatykę fabryczną, zamontowaną w szafce zasilająco sterowniczej pomp. Szafkę zasilająco-sterownicza dostarcza dostawca pomp zanurzeniowych - Pompy głębinowe zamontowane w studniach głębinowych na terenie parku. Sterowanie praca pomp za pomocą łącznika ciśnieniowego, wspólnego dla obydwu pomp. Załączanie i wyłączanie pomp następować będzie jednocześnie. 4

5 Pompy zanurzeniowe zamontowane w studni, w budynku hydroforni zasilane będą z szafki zasilająco sterowniczej dostarczanej w komplecie z pompami. Dla zasilania szafki zaprojektowano kabel typu YKY5x16mm 2. Kabel naleŝy prowadzić w rurce instalacyjnej układanej na tynku. Połączenia pomiędzy szafką zasilająco sterowniczą a pompami za pomocą kabli dostarczanych w komplecie z pompami. Dla zasilania pomp w studniach głębinowych na terenie parku zaprojektowano kable typu YKY 4x6mm 2, układane na odcinku od hydroforni do studni, bezpośrednio w ziemi. Projektowane kable naleŝy połączyć z fabrycznymi kablami pomp głębinowych w puszkach rozgałęźnych IP56 montowanych w betonowych kręgach studni. Schemat sterowania pracą pomp, oraz listwę połączeń obwodów sterowniczych pokazano na rysunku nr Układanie kabli w ziemi. Kable elektroenergetyczne do zasilania studni głębinowych naleŝy układać na głębokości 0,7m. Trasę kabli oznaczyć w ziemi folią z tworzywa sztucznego koloru niebieskiego, o szerokości 20cm i grubości min. 0,5mm. Folię ułoŝyć 25cm nad poziomem kabla. Kable ułoŝyć na 10cm podsypce z piasku, przykryć warstwą piasku grubości 10cm i warstwą rodzimego gruntu o grubości 15cm. Na tak wykonane warstwy nasypowe ułoŝyć folię j.w. Najmniejsze dopuszczalne odległości przy skrzyŝowaniach lub zbliŝeniach kabla z innymi urządzeniami podziemnymi wg. N SEP-E-004. Na kabel załoŝyć opaski kablowe, na opaskach umieścić napisy : typ i przekrój kabla, oraz relację kabla. Przy skrzyŝowaniach z innymi urządzeniami, kable układać w rurach osłonowych DVK50. Wszystkie zastosowane rury powinny być koloru niebieskiego. Wspólnie z kablami elektroenergetycznymi naleŝy ułoŝyć bednarkę uziemiającą FeZn 30x4m Instalacja uziemiająca i połączeń wyrównawczych Dla budynków hydroforni zaprojektowano wykonanie uziomu w postaci bednarki FeZn 30x4, ułoŝonej we wspólnym wykopie z kablami zasilającymi studnie głębinowe. Wymagana wartość rezystancji uziemienia Ru 10Ω. W razie konieczności naleŝy dodatkowo wykonać uziomy pionowe połączone z bednarką uziemiającą. Bednarkę naleŝy wprowadzić do budynku hydroforni i na ścianie, poniŝej rozdzielnicy zainstalować główna szynę uziemiającą. Do głównej szyny uziemiającej naleŝy połączyć szynę PE rozdzielnicy elektrycznej, oraz wszystkie rurociągi wodne, zbiorniki, oraz obudowy urządzeń w hydroforni Zasilanie podgrzewanego wpustu dachowego Zaprojektowano zasilanie podgrzewanego elektrycznie wpustu dachowego z rozdzielnicy RH. Dla sterowania pracą grzałki zaprojektowano regulator typu ETO-1550 współpracujący z rynnowym czujnikiem wilgoci typu ETOR oraz czujnikiem temperatury zewnętrznej ETF. Czujnik ETOR naleŝy zamontować na 5

6 dachu w kanale odwadniającym, natomiast czujnik temperatury ETF na północnej ścianie budynku, bezpośrednio poniŝej dachu. Uwaga: w przypadku zastosowania wpustu dachowego z grzałką zasilana napięciem 24V, naleŝy w rozdzielnicy RH dodatkowo zamontować transformator 230/24V włączony na wyjściu regulatora ETOG. Schemat połączeń regulatora pokazano na rysunku nr Ochrona od poraŝeń prądem elektrycznym Jako środek dodatkowej ochrony od poraŝeń, przy dotyku pośrednim zastosowano SAMOCZYNNE WYŁĄCZENIA ZASILANIA w układzie sieci TN-C-S realizowane poprzez, wyłączniki nadprądowe oraz wyłączniki róŝnicowoprądowe o prądzie róŝnicowym 30mA. Opracował: mgr inŝ. Marek Bocian 6

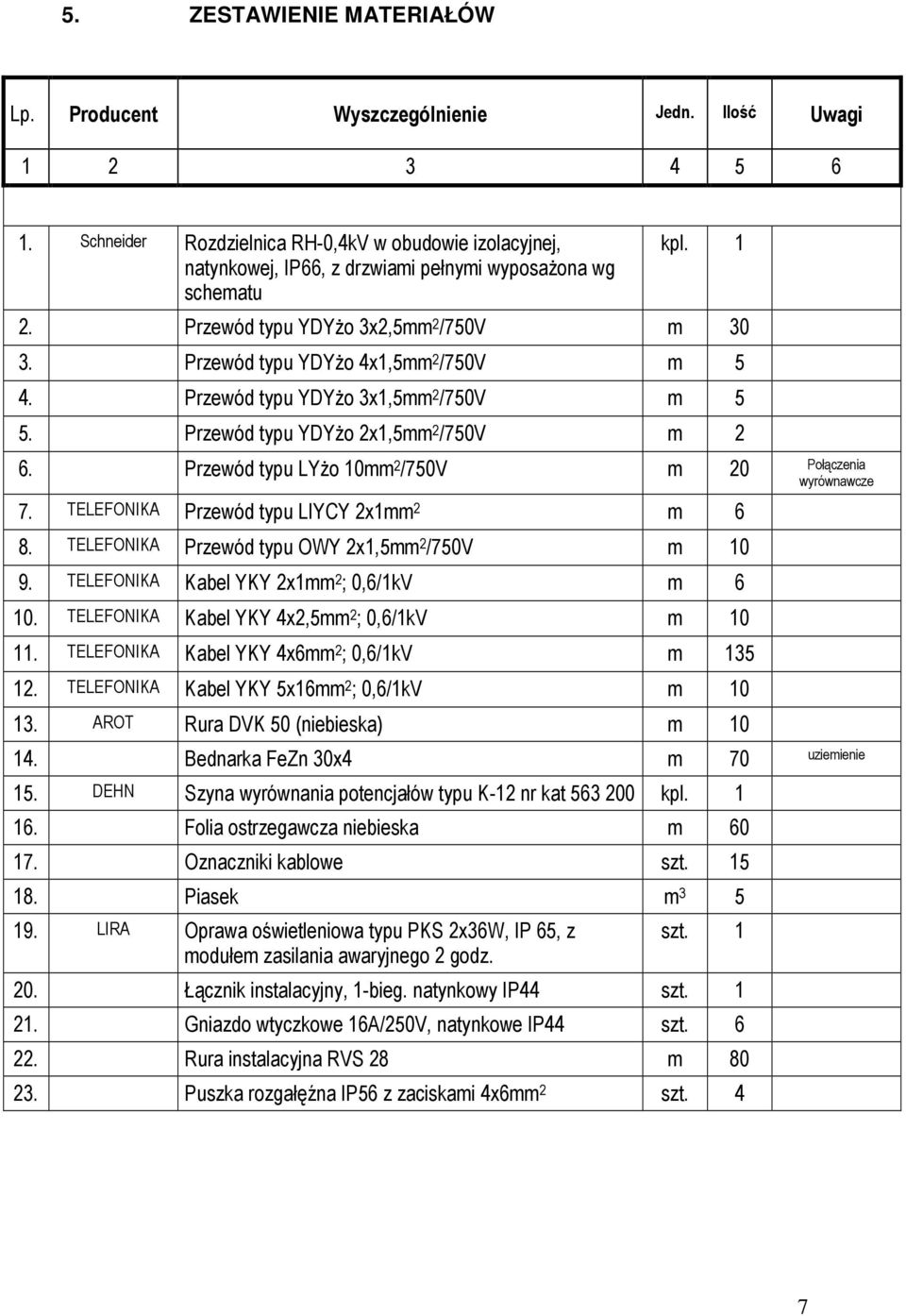

7 5. ZESTAWIENIE MATERIAŁÓW Lp. Producent Wyszczególnienie Jedn. Ilość Uwagi Schneider Rozdzielnica RH-0,4kV w obudowie izolacyjnej, natynkowej, IP66, z drzwiami pełnymi wyposaŝona wg schematu kpl Przewód typu YDYŜo 3x2,5mm 2 /750V m Przewód typu YDYŜo 4x1,5mm 2 /750V m 5 4. Przewód typu YDYŜo 3x1,5mm 2 /750V m 5 5. Przewód typu YDYŜo 2x1,5mm 2 /750V m 2 6. Przewód typu LYŜo 10mm 2 /750V m 20 Połączenia wyrównawcze 7. TELEFONIKA Przewód typu LIYCY 2x1mm 2 m 6 8. TELEFONIKA Przewód typu OWY 2x1,5mm 2 /750V m TELEFONIKA Kabel YKY 2x1mm 2 ; 0,6/1kV m TELEFONIKA Kabel YKY 4x2,5mm 2 ; 0,6/1kV m TELEFONIKA Kabel YKY 4x6mm 2 ; 0,6/1kV m TELEFONIKA Kabel YKY 5x16mm 2 ; 0,6/1kV m AROT Rura DVK 50 (niebieska) m Bednarka FeZn 30x4 m 70 uziemienie 15. DEHN Szyna wyrównania potencjałów typu K-12 nr kat kpl Folia ostrzegawcza niebieska m Oznaczniki kablowe szt Piasek m LIRA Oprawa oświetleniowa typu PKS 2x36W, IP 65, z modułem zasilania awaryjnego 2 godz. szt Łącznik instalacyjny, 1-bieg. natynkowy IP44 szt Gniazdo wtyczkowe 16A/250V, natynkowe IP44 szt Rura instalacyjna RVS 28 m Puszka rozgałęźna IP56 z zaciskami 4x6mm 2 szt. 4 7
