1 Pracownia Projektowa J.D.J RASZYN UL. GODEBSKIEGO 7 TEL (48-22) TEL. KOM temat opracowania : PROJEKT BUDOWLANO-WYKONAWCZY DOPOSAŻENIA W WĘZEŁ CIEPŁA TECHNOLOGICZNEGO W ZESPOLE SZKÓŁ NR 112 PRZY UL. OTWOCKIEJ 3 INSTALACJE ELEKTRYCZNE branża : ELEKTRYCZNA obiekt : MODERNIZACJA BUDYNKU I TERENU GIMNAZJUM NR 32 ZS NR 112 PRZY UL. OTWOCKIEJ 3 WARSZAWA inwestor : MIASTO STOŁECZNE WARSZAWA DZIELNICA PRAGA PÓŁNOC WARSZAWA UL. KŁOPOTOWSKIEGO 15 AUTORZY OPRACOWANIA Imię i nazwisko Uprawnienia projektowe Podpis Projektował : tech. Stefan Jobda St-396/86 Sprawdził : inż. Marek Piasecki St-24/75 Data WARSZAWA MAJ 2014 r.

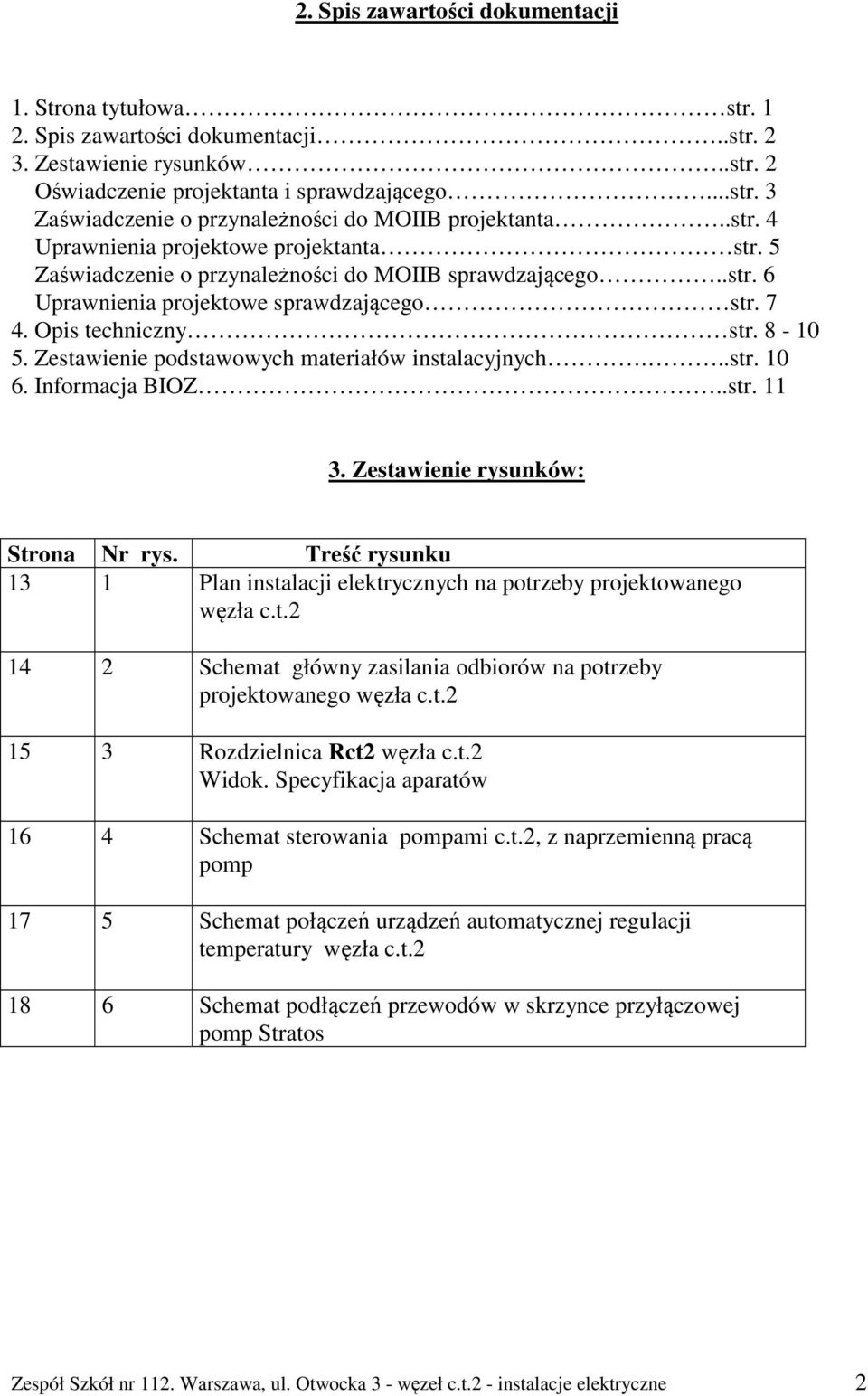

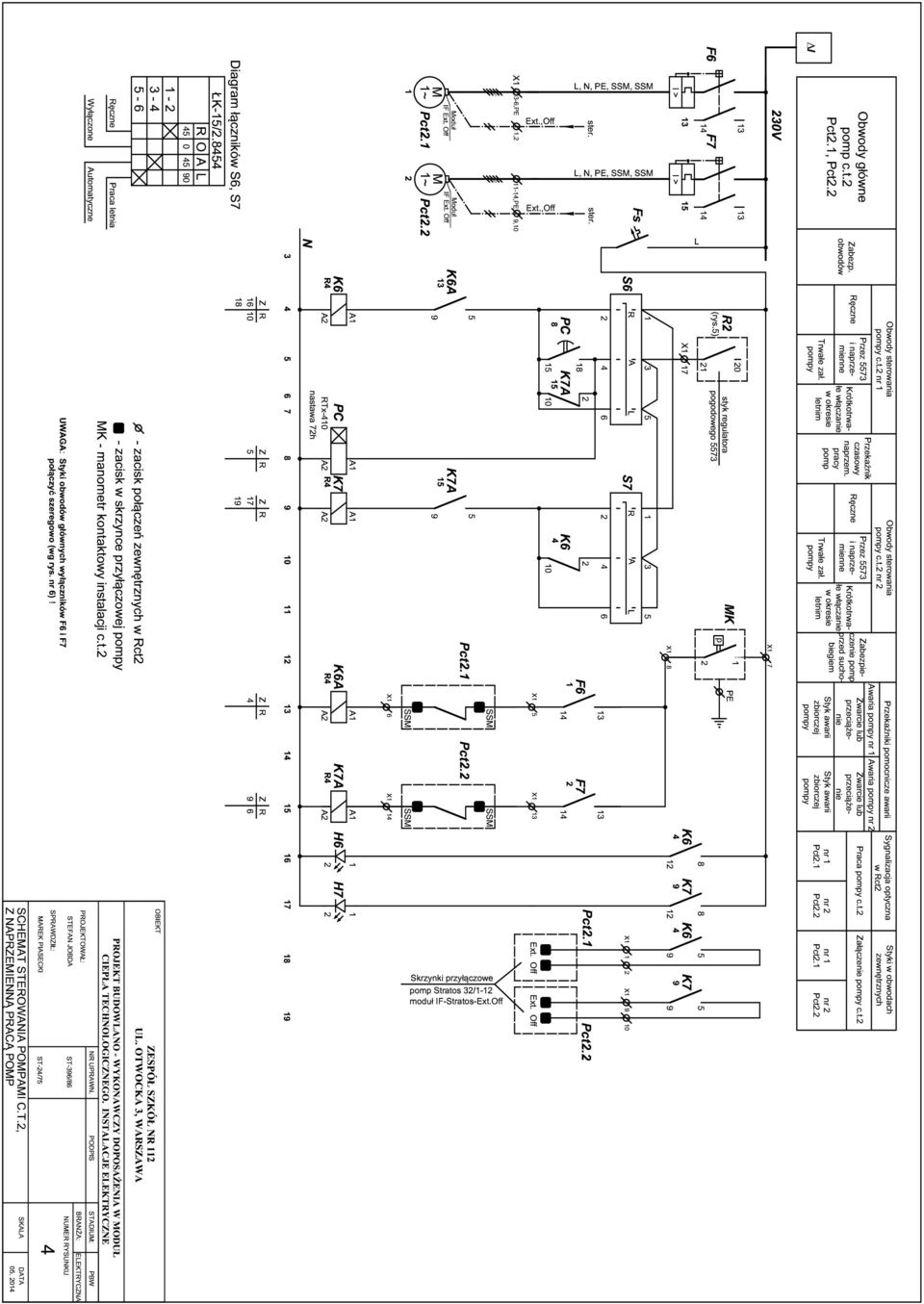

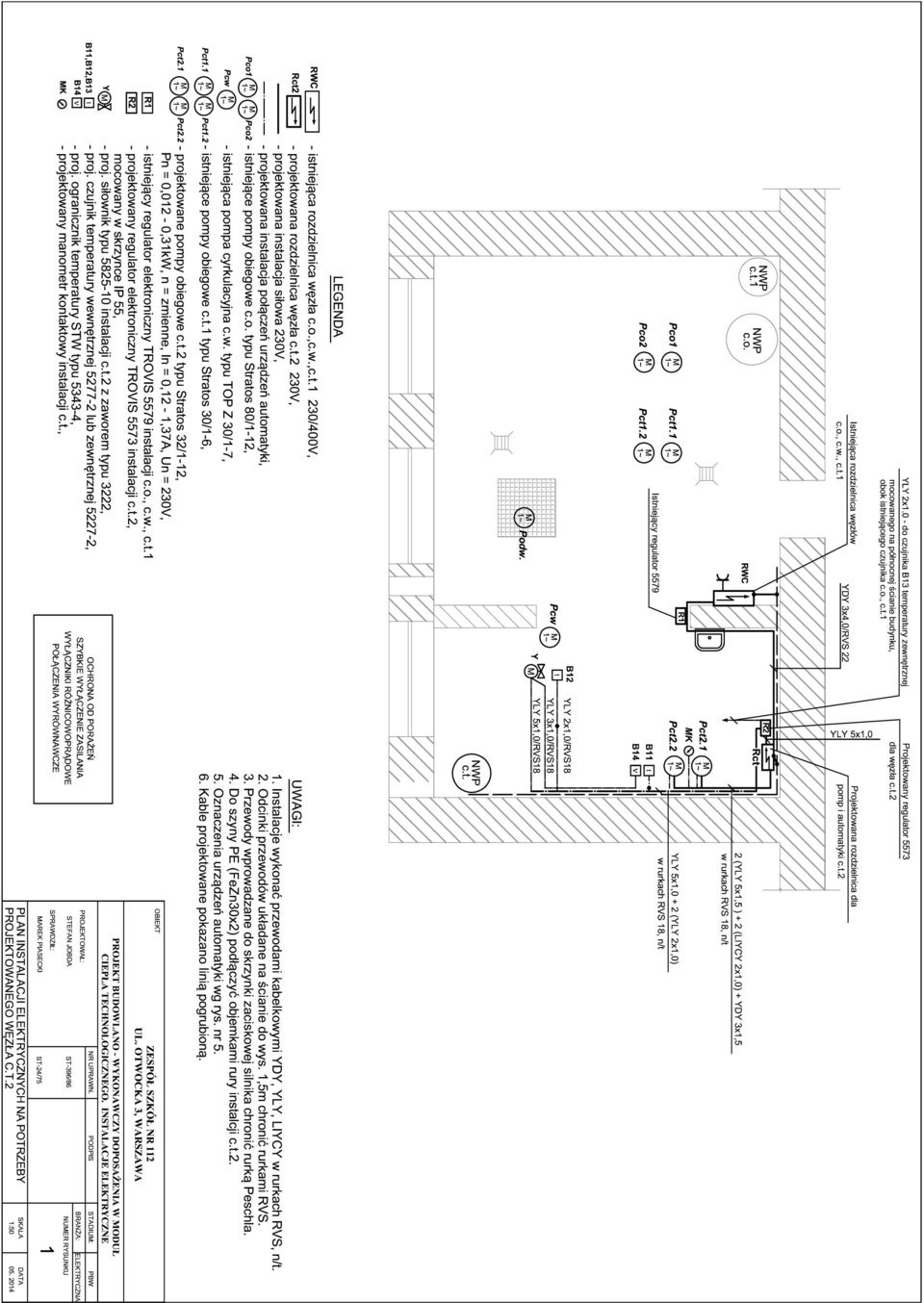

2 2. Spis zawartości dokumentacji 1. Strona tytułowa str Spis zawartości dokumentacji..str Zestawienie rysunków..str. 2 Oświadczenie projektanta i sprawdzającego...str. 3 Zaświadczenie o przynależności do MOIIB projektanta..str. 4 Uprawnienia projektowe projektanta str. 5 Zaświadczenie o przynależności do MOIIB sprawdzającego..str. 6 Uprawnienia projektowe sprawdzającego str Opis techniczny str Zestawienie podstawowych materiałów instalacyjnych...str Informacja BIOZ..str Zestawienie rysunków: Strona Nr rys. Treść rysunku 13 1 Plan instalacji elektrycznych na potrzeby projektowanego węzła c.t Schemat główny zasilania odbiorów na potrzeby projektowanego węzła c.t Rozdzielnica Rct2 węzła c.t.2 Widok. Specyfikacja aparatów 16 4 Schemat sterowania pompami c.t.2, z naprzemienną pracą pomp 17 5 Schemat połączeń urządzeń automatycznej regulacji temperatury węzła c.t Schemat podłączeń przewodów w skrzynce przyłączowej pomp Stratos Zespół Szkół nr 112. Warszawa, ul. Otwocka 3 - węzeł c.t.2 - instalacje elektryczne 2

3 Warszawa: Oświadczenie Dotyczy dokumentacji: Projekt budowlano-wykonawczy doposażenia w węzeł c.t. Instalacje elektryczne. Zespół Szkół nr 112. Warszawa, ul. Otwocka 3 Oświadczamy, że w/w dokumentacja została sporządzona zgodnie z obowiązującymi przepisami oraz z zasadami wiedzy technicznej - stosownie do Ustawy z dnia 16 kwietnia 2004 r. o zmianie ustawy - Prawo budowlane, art. 1 p.8., zmieniający art.20 poprzez dodanie ustępu 4. (Dz. U. Nr 93 z dnia 30 kwietnia 2004). Jednocześnie stwierdzamy, że sporządzona dokumentacja projektowa została sprawdzona, uznana za prawidłową i została wykonana w stanie kompletnym z punktu widzenia celu, któremu ma służyć. PROJEKTANT: Stefan Jobda upr. St-396/86 SPRAWDZAJĄCY: Marek Piasecki upr. St-24/75 3

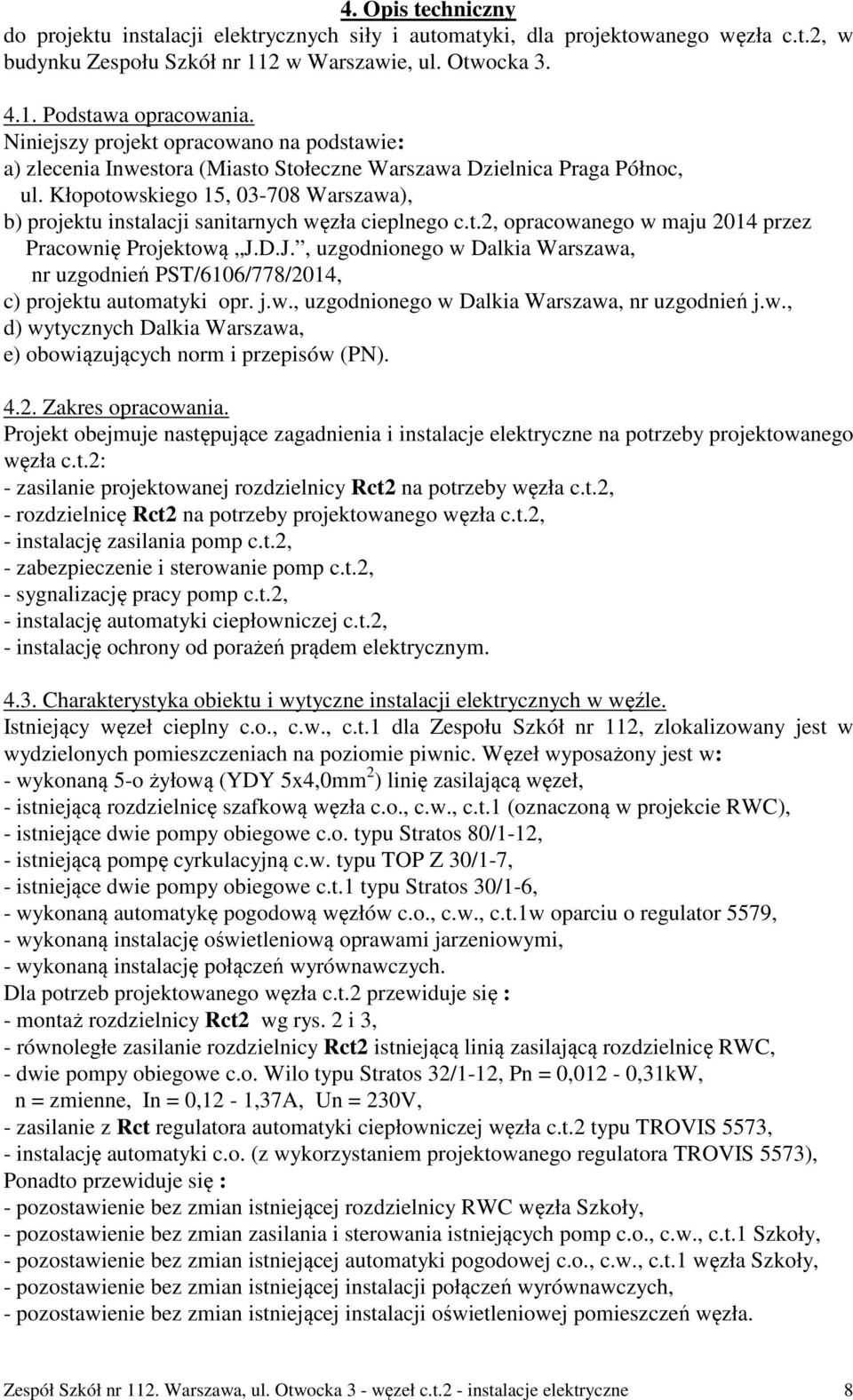

4 4. Opis techniczny do projektu instalacji elektrycznych siły i automatyki, dla projektowanego węzła c.t.2, w budynku Zespołu Szkół nr 112 w Warszawie, ul. Otwocka Podstawa opracowania. Niniejszy projekt opracowano na podstawie: a) zlecenia Inwestora (Miasto Stołeczne Warszawa Dzielnica Praga Północ, ul. Kłopotowskiego 15, Warszawa), b) projektu instalacji sanitarnych węzła cieplnego c.t.2, opracowanego w maju 2014 przez Pracownię Projektową J.D.J., uzgodnionego w Dalkia Warszawa, nr uzgodnień PST/6106/778/2014, c) projektu automatyki opr. j.w., uzgodnionego w Dalkia Warszawa, nr uzgodnień j.w., d) wytycznych Dalkia Warszawa, e) obowiązujących norm i przepisów (PN) Zakres opracowania. Projekt obejmuje następujące zagadnienia i instalacje elektryczne na potrzeby projektowanego węzła c.t.2: - zasilanie projektowanej rozdzielnicy Rct2 na potrzeby węzła c.t.2, - rozdzielnicę Rct2 na potrzeby projektowanego węzła c.t.2, - instalację zasilania pomp c.t.2, - zabezpieczenie i sterowanie pomp c.t.2, - sygnalizację pracy pomp c.t.2, - instalację automatyki ciepłowniczej c.t.2, - instalację ochrony od porażeń prądem elektrycznym Charakterystyka obiektu i wytyczne instalacji elektrycznych w węźle. Istniejący węzeł cieplny c.o., c.w., c.t.1 dla Zespołu Szkół nr 112, zlokalizowany jest w wydzielonych pomieszczeniach na poziomie piwnic. Węzeł wyposażony jest w: - wykonaną 5-o żyłową (YDY 5x4,0mm 2 ) linię zasilającą węzeł, - istniejącą rozdzielnicę szafkową węzła c.o., c.w., c.t.1 (oznaczoną w projekcie RWC), - istniejące dwie pompy obiegowe c.o. typu Stratos 80/1-12, - istniejącą pompę cyrkulacyjną c.w. typu TOP Z 30/1-7, - istniejące dwie pompy obiegowe c.t.1 typu Stratos 30/1-6, - wykonaną automatykę pogodową węzłów c.o., c.w., c.t.1w oparciu o regulator 5579, - wykonaną instalację oświetleniową oprawami jarzeniowymi, - wykonaną instalację połączeń wyrównawczych. Dla potrzeb projektowanego węzła c.t.2 przewiduje się : - montaż rozdzielnicy Rct2 wg rys. 2 i 3, - równoległe zasilanie rozdzielnicy Rct2 istniejącą linią zasilającą rozdzielnicę RWC, - dwie pompy obiegowe c.o. Wilo typu Stratos 32/1-12, Pn = 0,012-0,31kW, n = zmienne, In = 0,12-1,37A, Un = 230V, - zasilanie z Rct regulatora automatyki ciepłowniczej węzła c.t.2 typu TROVIS 5573, - instalację automatyki c.o. (z wykorzystaniem projektowanego regulatora TROVIS 5573), Ponadto przewiduje się : - pozostawienie bez zmian istniejącej rozdzielnicy RWC węzła Szkoły, - pozostawienie bez zmian zasilania i sterowania istniejących pomp c.o., c.w., c.t.1 Szkoły, - pozostawienie bez zmian istniejącej automatyki pogodowej c.o., c.w., c.t.1 węzła Szkoły, - pozostawienie bez zmian istniejącej instalacji połączeń wyrównawczych, - pozostawienie bez zmian istniejącej instalacji oświetleniowej pomieszczeń węzła. Zespół Szkół nr 112. Warszawa, ul. Otwocka 3 - węzeł c.t.2 - instalacje elektryczne 8

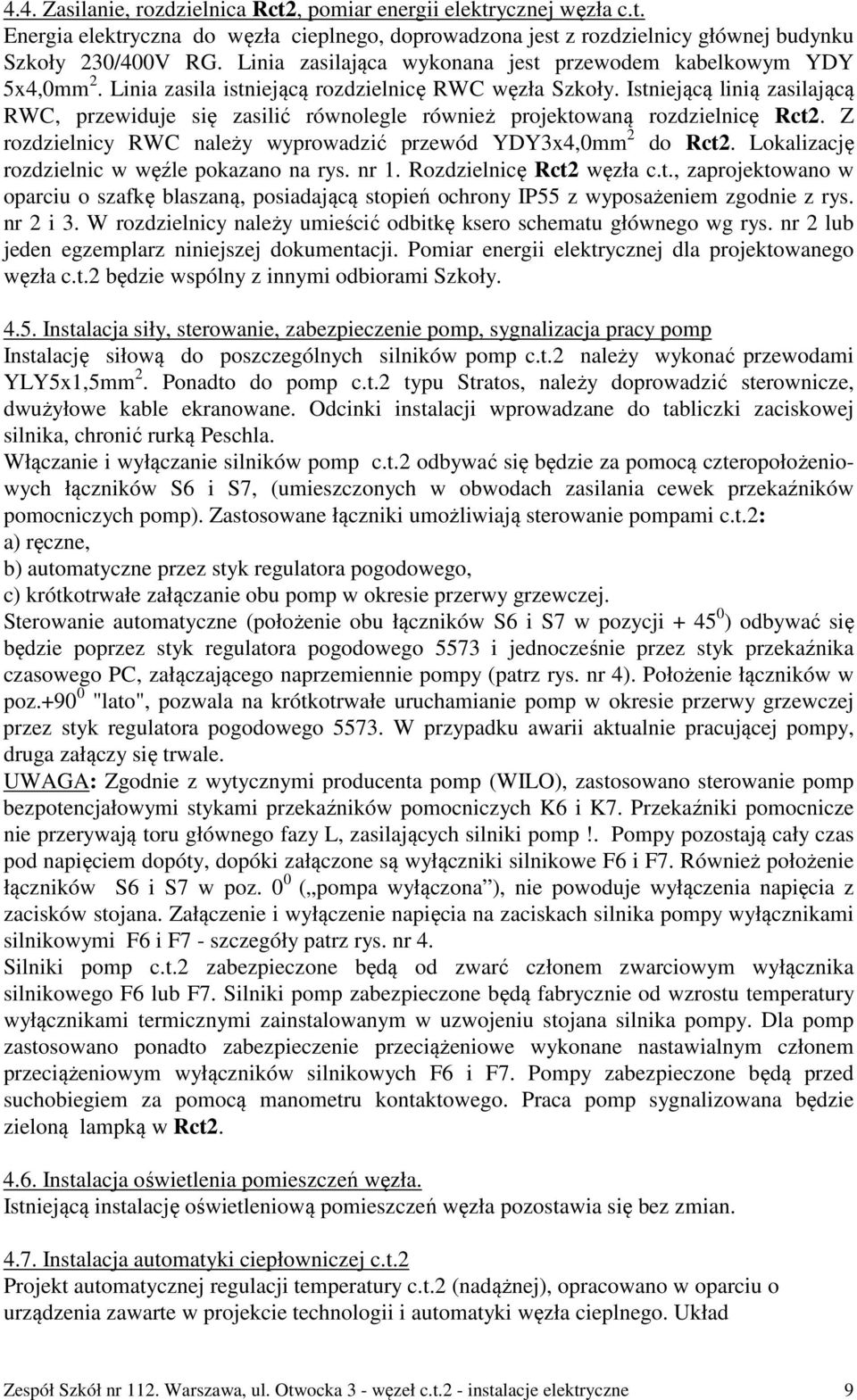

5 4.4. Zasilanie, rozdzielnica Rct2, pomiar energii elektrycznej węzła c.t. Energia elektryczna do węzła cieplnego, doprowadzona jest z rozdzielnicy głównej budynku Szkoły 230/400V RG. Linia zasilająca wykonana jest przewodem kabelkowym YDY 5x4,0mm 2. Linia zasila istniejącą rozdzielnicę RWC węzła Szkoły. Istniejącą linią zasilającą RWC, przewiduje się zasilić równolegle również projektowaną rozdzielnicę Rct2. Z rozdzielnicy RWC należy wyprowadzić przewód YDY3x4,0mm 2 do Rct2. Lokalizację rozdzielnic w węźle pokazano na rys. nr 1. Rozdzielnicę Rct2 węzła c.t., zaprojektowano w oparciu o szafkę blaszaną, posiadającą stopień ochrony IP55 z wyposażeniem zgodnie z rys. nr 2 i 3. W rozdzielnicy należy umieścić odbitkę ksero schematu głównego wg rys. nr 2 lub jeden egzemplarz niniejszej dokumentacji. Pomiar energii elektrycznej dla projektowanego węzła c.t.2 będzie wspólny z innymi odbiorami Szkoły Instalacja siły, sterowanie, zabezpieczenie pomp, sygnalizacja pracy pomp Instalację siłową do poszczególnych silników pomp c.t.2 należy wykonać przewodami YLY5x1,5mm 2. Ponadto do pomp c.t.2 typu Stratos, należy doprowadzić sterownicze, dwużyłowe kable ekranowane. Odcinki instalacji wprowadzane do tabliczki zaciskowej silnika, chronić rurką Peschla. Włączanie i wyłączanie silników pomp c.t.2 odbywać się będzie za pomocą czteropołożeniowych łączników S6 i S7, (umieszczonych w obwodach zasilania cewek przekaźników pomocniczych pomp). Zastosowane łączniki umożliwiają sterowanie pompami c.t.2: a) ręczne, b) automatyczne przez styk regulatora pogodowego, c) krótkotrwałe załączanie obu pomp w okresie przerwy grzewczej. Sterowanie automatyczne (położenie obu łączników S6 i S7 w pozycji ) odbywać się będzie poprzez styk regulatora pogodowego 5573 i jednocześnie przez styk przekaźnika czasowego PC, załączającego naprzemiennie pompy (patrz rys. nr 4). Położenie łączników w poz "lato", pozwala na krótkotrwałe uruchamianie pomp w okresie przerwy grzewczej przez styk regulatora pogodowego W przypadku awarii aktualnie pracującej pompy, druga załączy się trwale. UWAGA: Zgodnie z wytycznymi producenta pomp (WILO), zastosowano sterowanie pomp bezpotencjałowymi stykami przekaźników pomocniczych K6 i K7. Przekaźniki pomocnicze nie przerywają toru głównego fazy L, zasilających silniki pomp!. Pompy pozostają cały czas pod napięciem dopóty, dopóki załączone są wyłączniki silnikowe F6 i F7. Również położenie łączników S6 i S7 w poz. 0 0 ( pompa wyłączona ), nie powoduje wyłączenia napięcia z zacisków stojana. Załączenie i wyłączenie napięcia na zaciskach silnika pompy wyłącznikami silnikowymi F6 i F7 - szczegóły patrz rys. nr 4. Silniki pomp c.t.2 zabezpieczone będą od zwarć członem zwarciowym wyłącznika silnikowego F6 lub F7. Silniki pomp zabezpieczone będą fabrycznie od wzrostu temperatury wyłącznikami termicznymi zainstalowanym w uzwojeniu stojana silnika pompy. Dla pomp zastosowano ponadto zabezpieczenie przeciążeniowe wykonane nastawialnym członem przeciążeniowym wyłączników silnikowych F6 i F7. Pompy zabezpieczone będą przed suchobiegiem za pomocą manometru kontaktowego. Praca pomp sygnalizowana będzie zieloną lampką w Rct Instalacja oświetlenia pomieszczeń węzła. Istniejącą instalację oświetleniową pomieszczeń węzła pozostawia się bez zmian Instalacja automatyki ciepłowniczej c.t.2 Projekt automatycznej regulacji temperatury c.t.2 (nadążnej), opracowano w oparciu o urządzenia zawarte w projekcie technologii i automatyki węzła cieplnego. Układ Zespół Szkół nr 112. Warszawa, ul. Otwocka 3 - węzeł c.t.2 - instalacje elektryczne 9

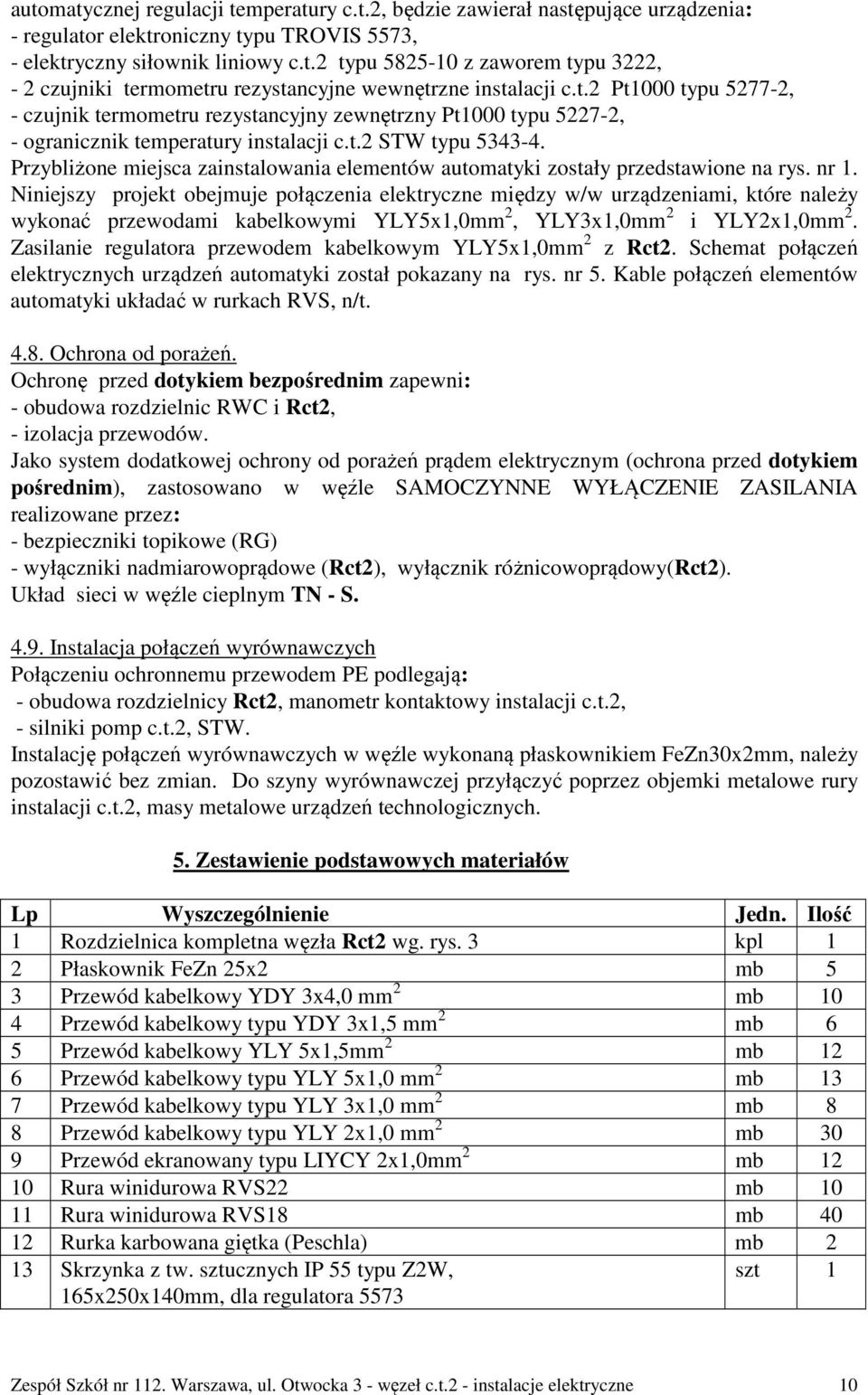

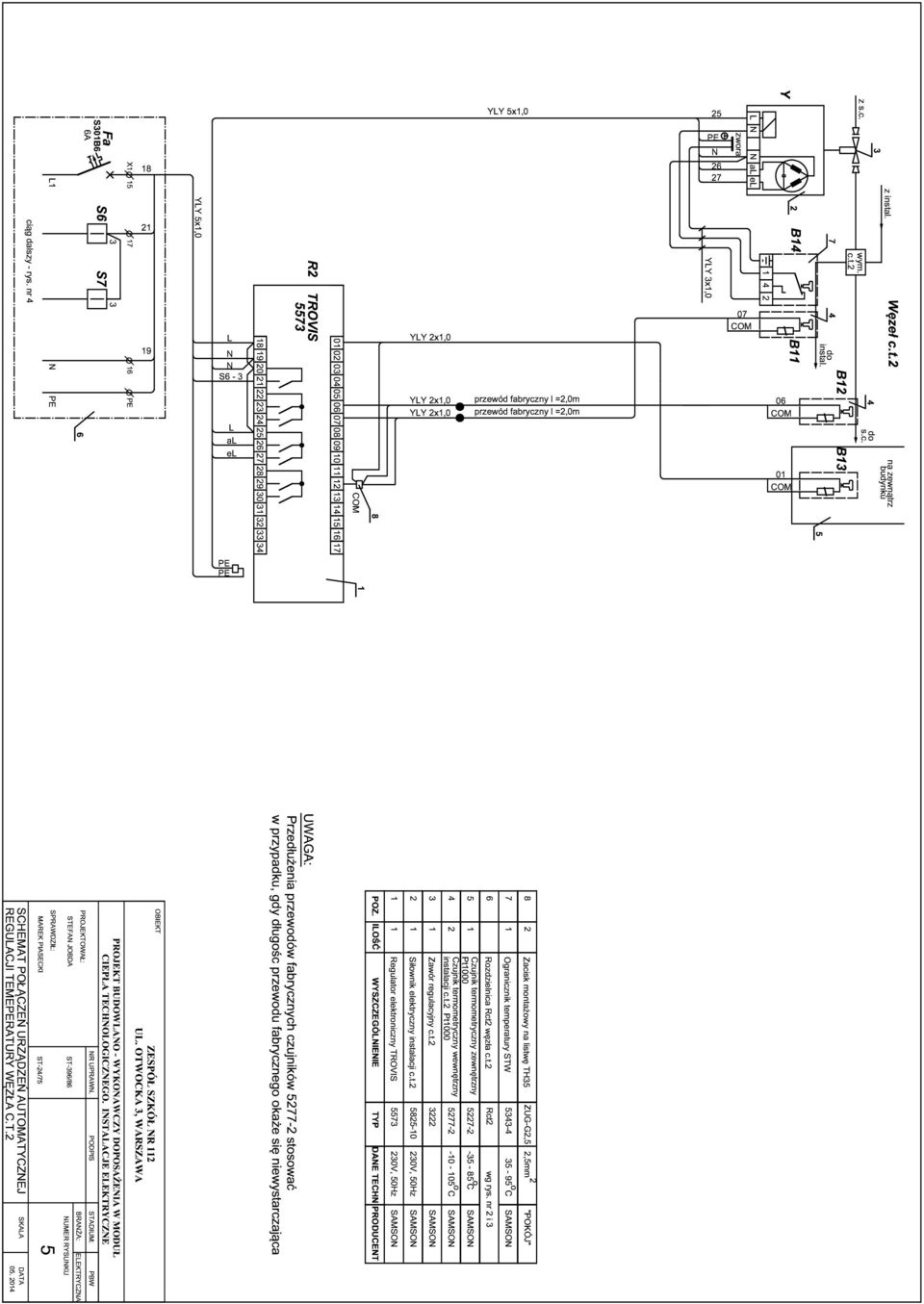

6 automatycznej regulacji temperatury c.t.2, będzie zawierał następujące urządzenia: - regulator elektroniczny typu TROVIS 5573, - elektryczny siłownik liniowy c.t.2 typu z zaworem typu 3222, - 2 czujniki termometru rezystancyjne wewnętrzne instalacji c.t.2 Pt1000 typu , - czujnik termometru rezystancyjny zewnętrzny Pt1000 typu , - ogranicznik temperatury instalacji c.t.2 STW typu Przybliżone miejsca zainstalowania elementów automatyki zostały przedstawione na rys. nr 1. Niniejszy projekt obejmuje połączenia elektryczne między w/w urządzeniami, które należy wykonać przewodami kabelkowymi YLY5x1,0mm 2, YLY3x1,0mm 2 i YLY2x1,0mm 2. Zasilanie regulatora przewodem kabelkowym YLY5x1,0mm 2 z Rct2. Schemat połączeń elektrycznych urządzeń automatyki został pokazany na rys. nr 5. Kable połączeń elementów automatyki układać w rurkach RVS, n/t Ochrona od porażeń. Ochronę przed dotykiem bezpośrednim zapewni: - obudowa rozdzielnic RWC i Rct2, - izolacja przewodów. Jako system dodatkowej ochrony od porażeń prądem elektrycznym (ochrona przed dotykiem pośrednim), zastosowano w węźle SAMOCZYNNE WYŁĄCZENIE ZASILANIA realizowane przez: - bezpieczniki topikowe (RG) - wyłączniki nadmiarowoprądowe (Rct2), wyłącznik różnicowoprądowy(rct2). Układ sieci w węźle cieplnym TN - S Instalacja połączeń wyrównawczych Połączeniu ochronnemu przewodem PE podlegają: - obudowa rozdzielnicy Rct2, manometr kontaktowy instalacji c.t.2, - silniki pomp c.t.2, STW. Instalację połączeń wyrównawczych w węźle wykonaną płaskownikiem FeZn30x2mm, należy pozostawić bez zmian. Do szyny wyrównawczej przyłączyć poprzez objemki metalowe rury instalacji c.t.2, masy metalowe urządzeń technologicznych. 5. Zestawienie podstawowych materiałów Lp Wyszczególnienie Jedn. Ilość 1 Rozdzielnica kompletna węzła Rct2 wg. rys. 3 kpl 1 2 Płaskownik FeZn 25x2 mb 5 3 Przewód kabelkowy YDY 3x4,0 mm 2 mb 10 4 Przewód kabelkowy typu YDY 3x1,5 mm 2 mb 6 5 Przewód kabelkowy YLY 5x1,5mm 2 mb 12 6 Przewód kabelkowy typu YLY 5x1,0 mm 2 mb 13 7 Przewód kabelkowy typu YLY 3x1,0 mm 2 mb 8 8 Przewód kabelkowy typu YLY 2x1,0 mm 2 mb 30 9 Przewód ekranowany typu LIYCY 2x1,0mm 2 mb Rura winidurowa RVS22 mb Rura winidurowa RVS18 mb Rurka karbowana giętka (Peschla) mb 2 13 Skrzynka z tw. sztucznych IP 55 typu Z2W, 165x250x140mm, dla regulatora 5573 szt 1 Zespół Szkół nr 112. Warszawa, ul. Otwocka 3 - węzeł c.t.2 - instalacje elektryczne 10

7 6. Informacja bezpieczeństwa i ochrony zdrowia. Zespół Szkół nr 112. Węzeł cieplny c.t.2 Warszawa, ul. Otwocka Zakres robót budowlanych: - zabudowa osprzętu elektrycznego w rozdzielnicy elektrycznej Rct2 i w szafce automatyki, - montaż rozdzielnicy elektrycznej Rct2 i szafki automatyki n/t, - montaż rurek instalacyjnych, - ułożenie przewodów w rurkach instalacyjnych, - montaż instalacji ekwipotencjalnej, - podłączenie przewodów do zacisków aparatów i rozdzielnic elektrycznych, - oznakowanie przewodów, - wykonanie pomiarów elektrycznych, - uruchomienie instalacji Zagrożenia L.p. Zagrożenia Źródło zagrożenia 1 porażenie prądem elektrycznym napięcie 230/400V AC w uruchomianej instalacji, stosowanie narzędzi ręcznych z napędem elektrycznym stosowanie narzędzi ręcznych 2 skaleczenia, przechwycenia przez ruchome elementy narzędzi 3 uderzenia i przygniecenia, poślizgnięcie się, ręczne prace transportowe, prace montażowe potknięcie, upadek 4 upadek z wysokości, spadające przedmioty stosowanie podestów i rusztowań; prace na wysokości 5 rozpuszczalniki stosowanych farb malowanie np. bednarki 6 oparzenia prace w pobliżu rurociągów miejskich sieci cieplnej: ciśnienie 1,6MPa, temperatura C 6.3. Informacja o wydzieleniu i oznakowaniu miejsca prowadzeniu robót: - prace montażowe: prace odbywać się będą w wydzielonym pomieszczeniu węzła cieplnego Informacja o sposobie przeprowadzenia instruktażu pracowników: - szkolenie wstępne ogólne: przeprowadza służba BHP wykonawcy, - szkolenie stanowiskowe: na obiekcie przeprowadza kierownik budowy /wykonawca/ lub w sytuacjach tego wymagających po uprzednich uzgodnieniach przedstawiciela inwestora, - szkolenie okresowe: przeprowadza wykonawca poprzez uprawione osoby prawne lub fizyczne. 6.5 Potwierdzenie realizacji szkoleń BHP - kartoteka kontrolna BHP, - zaświadczenia z przeprowadzonego szkolenia /podstawowego/ okresowego, - świadectwa kwalifikacyjne elektryczne (SEP), - karta ryzyka zawodowego Środki techniczne i regulacyjne zapobiegające niebezpieczeństwom wynikającym z wykonania robót. Na budowie Wykonawca winien zatrudnić wyłącznie osoby posiadające wymagane świadectwa kwalifikacyjne, aktualne badania lekarskie i wymagane szkolenie BHP. Do wykonywania robót należy użyć tylko materiałów, wyrobów, maszyn, urządzeń i narzędzi posiadających atesty, badania, aprobaty i aktualne przeglądy techniczne. Do miejsca prowadzenia robót nie należy dopuszczać osób postronnych. Pracownicy i inne osoby dopuszczane na plac budowy winni posiadać niezbędne środki ochrony osobistej. Strefy bezpośredniego zagrożenia wokół wykonywanych obiektów należy ogrodzić barierami ochronnymi. Dla zapewnienia sprawnej komunikacji należy na terenie budowy zachować ład i porządek oraz zapewnić łatwy dojazd. Wykonywane roboty budowlane na obiektach i placach budowy winny odpowiadać wymogom określonych w: - Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonania robót budowlanych. - Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. - Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia r. w sprawi ogólnych przepisów bezpieczeństwa i higieny pracy. Uwaga: Lista środków zapobiegawczych przy robotach budowlanych musi być ustalona przez wykonawcę w Planie Bezpieczeństwa i Ochrony Zdrowia. Opracował: Stefan Jobda Zespół Szkół nr 112. Warszawa, ul. Otwocka 3 - węzeł c.t.2 - instalacje elektryczne 11
