1 LevelOne WBR-6603 Modem ADSL / Router Bezprzewodowy N Instrukcja Szybkiej Instalacji Produkt posiada 5-letnią gwarancję Dane kontaktowe serwisu: serwis.level1@impakt.com.pl Dystrybutor: Impakt Sp. z o.o., ul. Leśna 5, Sierakowo Rawicz Wyprodukowano w Chinach. 1

Email: serwis.level1@impakt.com.pl Dystrybutor: Impakt Sp. z o.o., ul.

2 Przekreślony kosz - produkt oznaczony tym symbolem oznacza, że nie może być traktowany jako odpad domowy. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. W celu uzyskania szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z punktem sprzedaży detalicznej, w którym dokonano zakupu, lub organem władzy lokalnej. Oznakowanie CE - umieszczone na wyrobie jest deklaracją producenta, że oznakowany produkt spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej. Dyrektywy te dotyczą zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określają zagrożenia, które producent powinien wykryć i wyeliminować. Zatem oznaczenie świadczy o tym, że produkt nie zagraża zdrowiu ani nie jest szkodliwy dla środowiska naturalnego. Oznaczenie ROHS - celem wprowadzenia dyrektywy jest zmniejszenie ilości substancji niebezpiecznych, produkt został wyprodukowany zgodnie z tą dyrektywą. Wskazówka dotycząca kraju eksploatacji Urządzenie przewidziane jest do eksploatacji we wszystkich krajach Unii Europejskiej oraz w Szwajcarii, Norwegii i Islandii. We Francji dozwolona jest eksploatacja jedynie w zamkniętych pomieszczeniach. 2

Oznakowanie CE - umieszczone na wyrobie jest deklaracją producenta, że oznakowany produkt spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej.

3 WBR-6603 Zasilacz (12VDC, 0,6A) Kabel Sieciowy RJ-45 Kabel Telefoniczny RJ-45 CD-ROM z Instrukcją Obsługi Instrukcja Szybkiej Instalacji Zawartość opakowania Jeśli brakuje czegoś z listy, prosimy o kontakt ze sprzedawcą lub dystrybutorem. Zanim Zaczniesz Zanotuj listę ustawień domyślnych. Ustawienia Domyślne Adres IP Nazwa Użytkownika / Hasło admin / admin Sieć Bezprzewodowa Enable (Włączona) Nazwa Sieci Bezprzewodowej (SSID) LevelOne Zabezpieczenie None (Brak) Instrukcja Szybkiej Instalacji opisuje jedynie najważniejsze ustawienia. Więcej szczegółów znajduje się na płycie CD z Instrukcją Obsługi. Proszę o przygotowanie loginu, hasła i informacji o innych ustawieniach od dostawcy Internetu. 3

1 Nazwa Użytkownika / Hasło admin / admin Sieć Bezprzewodowa Enable (Włączona) Nazwa Sieci Bezprzewodowej (SSID) LevelOne Zabezpieczenie None (Brak) Instrukcja Szybkiej

4 Instalacja 1. Podłącz aktywną linię telefoniczną ADSL 2. Połącz kablem sieciowym komputer z WBR Podłącz zasilacz. 4. Poczekaj aż diody PWR I ADSL Link przestaną migać i zapalą się diody LAN do których podłączone są komputery. UWAGA: Jeśli diodę ADSL Link mruga, oznacza to, że Router nie może znaleźć aktywnej linii ADSL. Skontaktuj się ze swoim dostawcą internetowym w celu rozwiązania problemu. 5. Instalacja zakończona. Możesz przystąpić do konfiguracji urządzenia. 4

Poczekaj aż diody PWR I ADSL Link przestaną migać i zapalą się diody LAN do których podłączone są komputery.

Konfiguracja 1. Zrestartuj komputer. 2. Po ponownym uruchomieniu komputera, uruchom przeglądarkę internetową (Rekomendowany Internet Explorer).

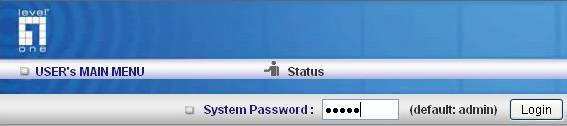

5 Konfiguracja 1. Zrestartuj komputer. 2. Po ponownym uruchomieniu komputera, uruchom przeglądarkę internetową (Rekomendowany Internet Explorer). W pasku adresów wpisz następujący adres: Wpisz hasło (admin). Domyślnie User Name: admin, Password: password Aby skonfigurować Router, naciśnij na Wizard. Wizard przeprowadzi Cię przez szybką konfigurację. 5

Explorer). W pasku adresów wpisz następujący adres: http://192.168.0.1 Wpisz hasło (admin).

6 W każdym przypadku będziesz musiał wypełnić ustawienia VPI i VCI. Informacje na ten temat powinieneś otrzymać od dostawcy Internetu. Connection Type Dynamic IP Address Static (Fixed) IP Address PPPoE, PPPoA IPoA (IP over ATM) Data required. Zazwyczaj, nie używany. Masz przydzielony własny adres IP a także informację o Masce Podsieci, Bramce IP oraz adresie serwera DNS. a) Zawsze wymagana nazwa użytkownika i hasło. b) Jeśli używasz Statycznego Adresu IP, będziesz musiał podać Maskę Podsieci, Bramkę IP i serwer DNS. Masz przydzielony własny adres IP a także informację o Masce Podsieci, Bramce IP oraz adresie serwera DNS. Na koniec instalacji Wizard uruchomi test i sprawdzi poprawność konfiguracji. Jeśli test nie zostanie poprawnie zakończony sprawdź podłączenie kabla sieciowego oraz telefonicznego a także poprawność konfiguracji. Powinna zapalić się dioda NET. Jeśli wszystko przebiegło poprawnie, masz dostęp do internetu. 6

Masz przydzielony własny adres IP a także informację o Masce Podsieci, Bramce IP oraz adresie serwera DNS. a) Zawsze wymagana nazwa użytkownika i hasło.

7 7

8 Declaration of Conformity in accordance with the Radio and Telecommunications Terminal Equipment Act (FTEG) and Directive 1999/5/EC (R&TTE Directive) I herby declare that the product: LevelOne 150Mbps Wireless ADSL2 Modem Router (Annex A), WBR-6603A, Atest zgodności według ustawy o urządzeniach radiowych i telekomunikacyjnych (FTEG) i wytycznych 1995/5/EC (dyrektywa R&TTE) Niniejszym oświadczam, że produkt: LevelOne 150Mbps Wireless ADSL2 Modem Router (Annex A), WBR-6603A, (Description, Type, Item-No) (Opis, typ, numer produktu) Satisfies all the technical regulations applicable to the product within the scope of Council Directives 73/23/EEC, 89/336/EEC and 99/5/EC: Spełnia wszystkie przepisy techniczne znajdujące zastosowanie w tym produkcie, wchodzące w zakres dyrektyw Rady 73/23/EEC, 89/336/EEC i 99/5/EC: EN V1.7.1:2006 EN V1.7.1:2006 EN V1.8.1:2008 EN V1.8.1:2008 EN V2.1.1:2009 EN V12.1: EN 55022:2006+A1:2007 EN 55022:2006+A1:2007 EN :2008 EN :2008 EN :2008 EN :2008 EN : 2006+A1:2007 EN : 2006+A1:2007 EN : 2004 EN : 2004 EN : 2005 EN : 2005 EN : 2009 EN : 2008 EN : 2004 EN : 2004 EN : 2006.A11:2009+A1:2010 EN : 2006.A11:2009+A1:2010 EN 62311:2008 EN 62311:2008 (Title(s) of regulations, standards, etc.) (Nazwy przepisów, standardów, itd.) Telecommunications terminal equipment Radio installation Urządzenie telekomunikacyjne końcowe Instalacja radiowa 8

Niniejszym oświadczam, że produkt: LevelOne 150Mbps Wireless ADSL2 Modem Router (Annex A), WBR-6603A, 540659 (Description, Type, Item-No) (Opis, typ, numer produktu) Satisfies all the technical

9 Manufacturer or Authorised Representative: Adress: Digital Data Communications GmbH Zeche-Norm-Straße Dortmund Germany This declaration is issued under the sole responsibility of the manufacture and, if appalicable, his authorised representative. Producent lub autoryzowany przedstawiciel: Adres: Digital Data Communications GmbH Zeche-Norm-Straße Dortmund Germany Deklaracja ta jest wystawiona na wyłączną odpowiedzialność producenta i, jeśli dotyczy, autoryzowanego przedstawiciela. Osoba kontaktowa: Bernd Held, 0231/ Fax: 0231/ Nazwisko, numer telefonu oraz faksu Dortmund Miejsce i data wystawienia Bernd Held, Menedżer Jakości Nazwisko i tytuł osoby podpisującej 9

Producent lub autoryzowany przedstawiciel: Adres: Digital Data Communications GmbH Zeche-Norm-Straße 25 44319 Dortmund Germany Deklaracja ta jest wystawiona na wyłączną
