1 Urządzenie może być konfigurowane przy użyciu Internet Explorera 6.x lub wyższego DCS-5300G Bezprzewodowa kamera internetowa IP z ruchomą głowicą Zanim zaczniesz Musisz posiadać następujące elementy: Windows 98/Me/2000/XP Napęd CD-ROM Dostępny port Ethernet w komputerze Sprawdź zawartość pudełka To są elementy wchodzące w skład opakowania: Jeśli brakuje jakiegokolwiek elementu, prosimy o kontakt ze sprzedawcą. Kamera DCS-5300G z pilotem zdalnego sterowania Płyta CD-ROM z instrukcją obsługi i kreatorem instalacji Kabel Audio/Video 2 anteny radiowe Kabel Ethernet kat.5 Podstawka pod kamerę Użycie zasilacza o innym zakresie napięcia wyjściowego może spowodować uszkodzenie produktu i utratę gwarancji. Zasilacz zewnętrzny 12V AC 2004 D-Link Systems, Inc. Wszystkie prawa zastrzeżone. Znaki towarowe lub zarejestrowane znaki towarowe są własnością ich prawowitych posiadaczy. Wszystkie zmiany w oprogramowaniu i specyfikacji bez zezwolenia zabronione. DCS-5300G

komputerze Sprawdź zawartość pudełka To są elementy wchodzące w skład opakowania: Jeśli brakuje jakiegokolwiek elementu, prosimy o kontakt ze sprzedawcą.

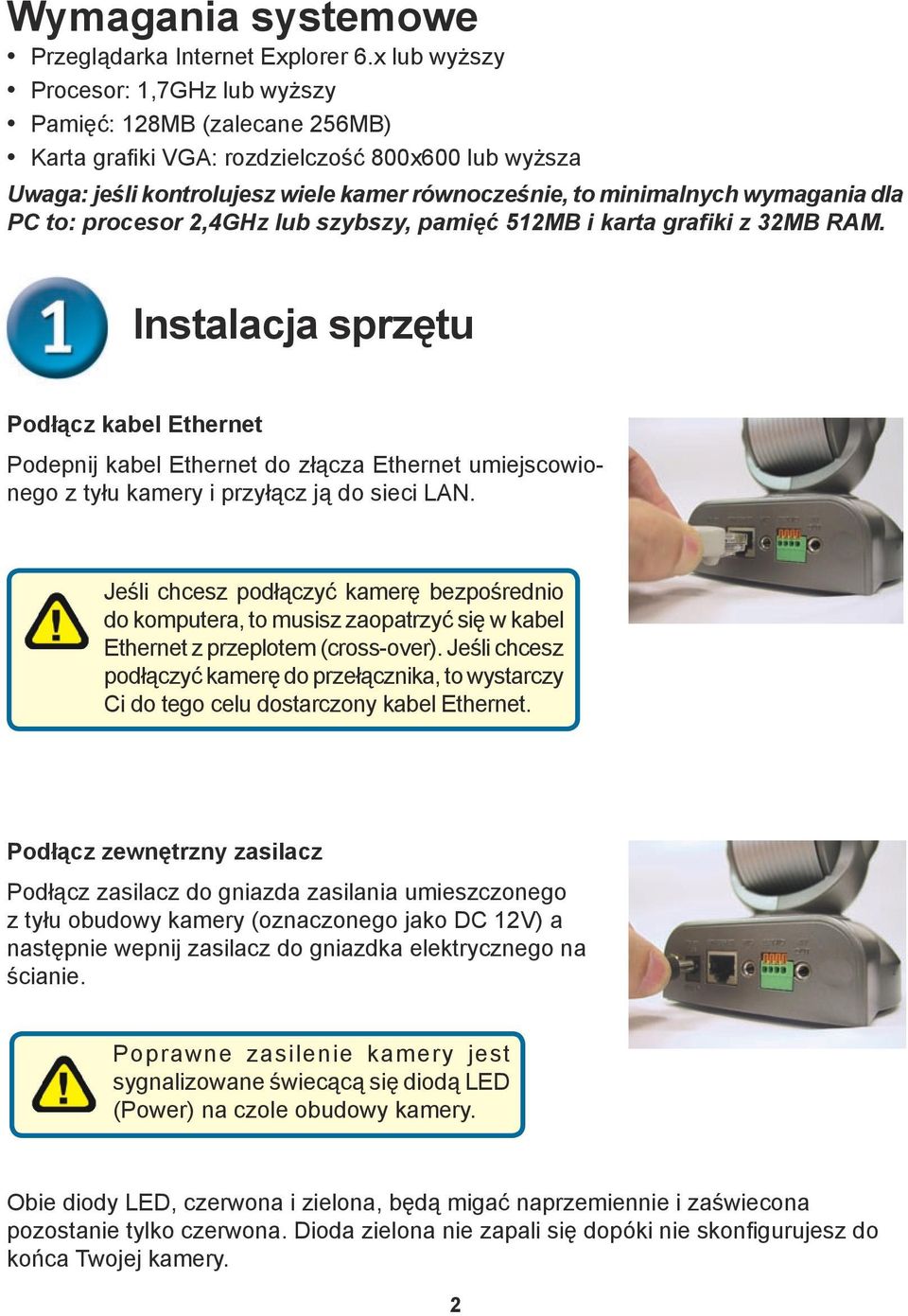

2 Wymagania systemowe Przeglądarka Internet Explorer 6.x lub wyższy Procesor: 1,7GHz lub wyższy Pamięć: 128MB (zalecane 256MB) Karta grafiki VGA: rozdzielczość 800x600 lub wyższa Uwaga: jeśli kontrolujesz wiele kamer równocześnie, to minimalnych wymagania dla PC to: procesor 2,4GHz lub szybszy, pamięć 512MB i karta grafiki z 32MB RAM. Instalacja sprzętu Podłącz kabel Ethernet Podepnij kabel Ethernet do złącza Ethernet umiejscowionego z tyłu kamery i przyłącz ją do sieci LAN. Jeśli chcesz podłączyć kamerę bezpośrednio do komputera, to musisz zaopatrzyć się w kabel Ethernet z przeplotem (cross-over). Jeśli chcesz podłączyć kamerę do przełącznika, to wystarczy Ci do tego celu dostarczony kabel Ethernet. Podłącz zewnętrzny zasilacz Podłącz zasilacz do gniazda zasilania umieszczonego z tyłu obudowy kamery (oznaczonego jako DC 12V) a następnie wepnij zasilacz do gniazdka elektrycznego na ścianie. Poprawne zasilenie kamery jest sygnalizowane świecącą się diodą LED (Power) na czole obudowy kamery. Obie diody LED, czerwona i zielona, będą migać naprzemiennie i zaświecona pozostanie tylko czerwona. Dioda zielona nie zapali się dopóki nie skonfigurujesz do końca Twojej kamery.

wymagania dla PC to: procesor 2,4GHz lub szybszy, pamięć 512MB i karta grafiki z 32MB RAM.

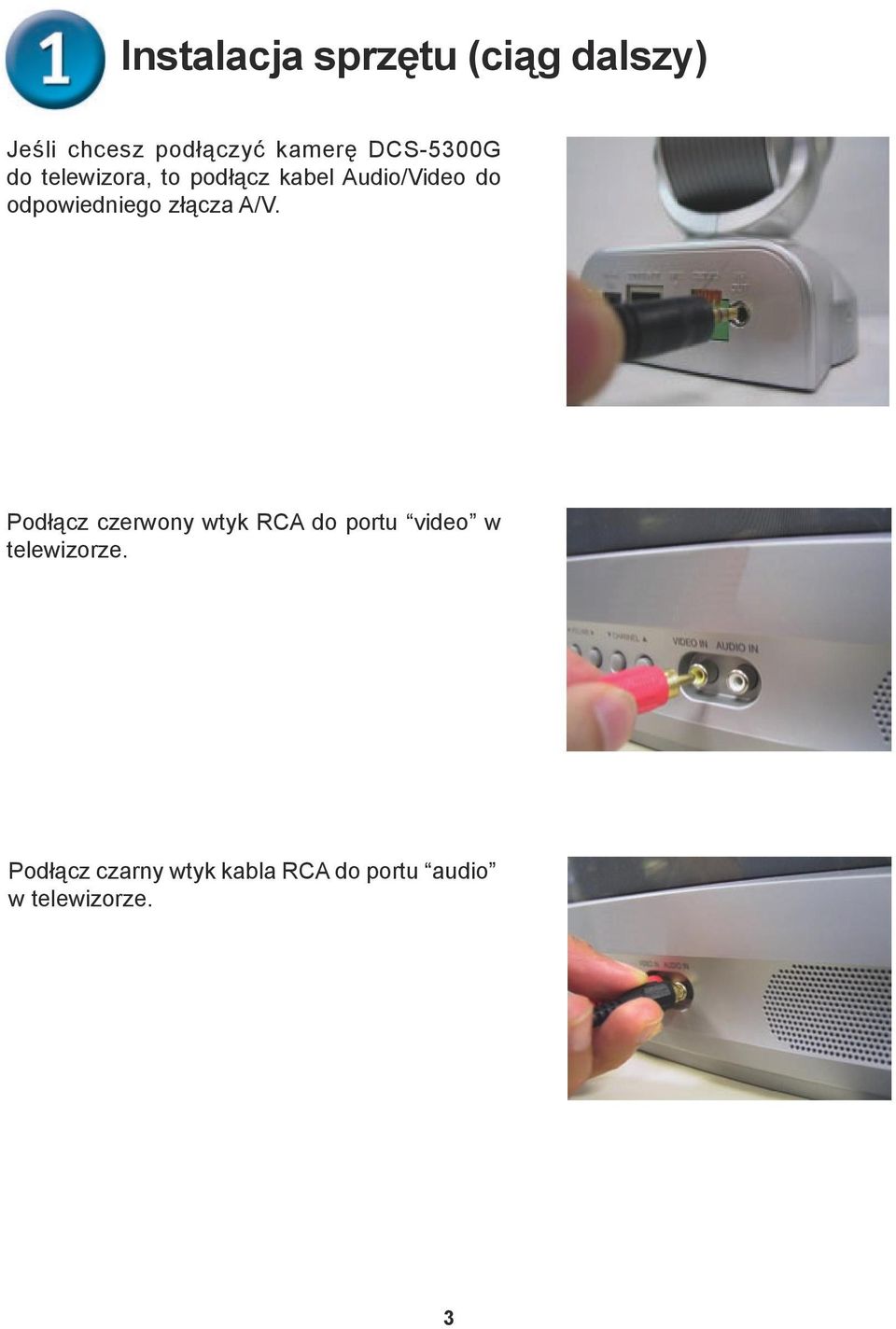

3 Instalacja sprzętu (ciąg dalszy) Jeśli chcesz podłączyć kamerę DCS-5300G do telewizora, to podłącz kabel Audio/Video do odpowiedniego złącza A/V. Podłącz czerwony wtyk RCA do portu video w telewizorze. Podłącz czarny wtyk kabla RCA do portu audio w telewizorze. 3

4 Konfiguracja kreatora instalacji Włóż do odtwarzacza CD- ROM płytę CD oznaczoną jako Installation Wizzard. Kliknij Install Software Kliknij Installation Wizard Kliknij Next

5 Konfiguracja kreatora instalacji (ciąg dalszy) Kliknij Next Kliknij Next Kliknij Finish 5

6 Konfiguracja kamery za pomocą kreatora instalacji Kliknij dwa razy na ikonę Installation Wizard, która została stworzona na Twoim pulpicie. Aplikacja zacznie szukać kamer w sieci. Pojawi się kreator instalacji i pokaże adres MAC kamery DCS-5300G oraz jej adres IP (który zależeć będzie od tego w jaki sposób kamera jest przyłączona do sieci). Jeśli w Twojej sieci znajduje się serwer DHCP*, to kamera otrzyma adres IP z puli Twojej sieci, oznaczony jako Yes w odpowiedniej kolumnie. *Serwer DHCP jest urządzeniem sieciowym, które przydziela adresy IP urządzeniom będącym w tej samej podsieci. 6

Pojawi się kreator instalacji i pokaże adres MAC kamery DCS-5300G oraz jej adres IP (który zależeć będzie od tego w jaki sposób kamera jest

7 Konfiguracja kamery za pomocą kreatora instalacji (ciąg dalszy) Jeśli kreator instalacji nie wykrył żadnej kamery, to należy znaleść na tyle małe narzędzie (spinacz biurowy) aby zmieściło się w otwór resetu w celu wcisnięcia mikroprzełacznika na czas dwóch cykli (diody czerwona i zielona będą mrugały szybko i zgasną tak dwa razy). Gdy czerwona dioda zacznie mrugać drugi raz, należy zwolnić przycisk resetu. Jeśli trzeba, kliknij Serach, aby odświeżyć listę kamer. Gdy na liście pojawi się jakaś kamera,wybierz właściwą zaznaczając ją kliknięciem w polu wyboru. 7

zielona będą mrugały szybko i zgasną tak dwa razy). Gdy czerwona dioda zacznie mrugać drugi raz, należy zwolnić przycisk resetu.

8 Konfiguracja kamery za pomocą kreatora instalacji (ciąg dalszy) Kliknij Setup Wprowadź hasło administracyjne i potwierdź je. Kliknij Next Jeśli chcesz ustawić datę i czas sięgnij do pomocy w instrukcji obsługi znajdującej się na płycie CD.

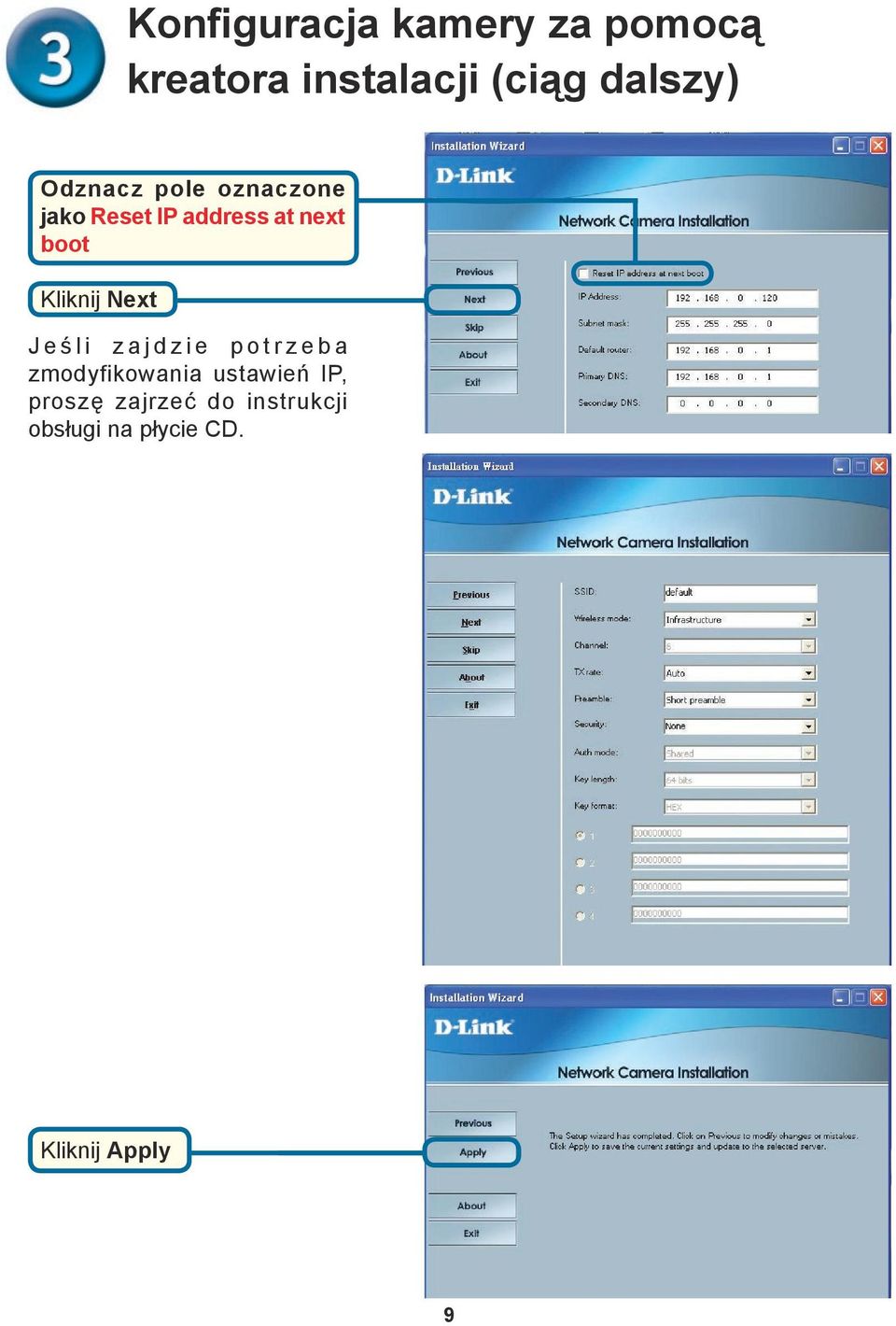

9 Konfiguracja kamery za pomocą kreatora instalacji (ciąg dalszy) Odznacz pole oznaczone jako Reset IP address at next boot Kliknij Next J e ś l i z a j d z i e p o t r z e b a zmodyfikowania ustawień IP, proszę zajrzeć do instrukcji obsługi na płycie CD. Kliknij Apply 9

Next J e ś l i z a j d z i e p o t r z e b a zmodyfikowania

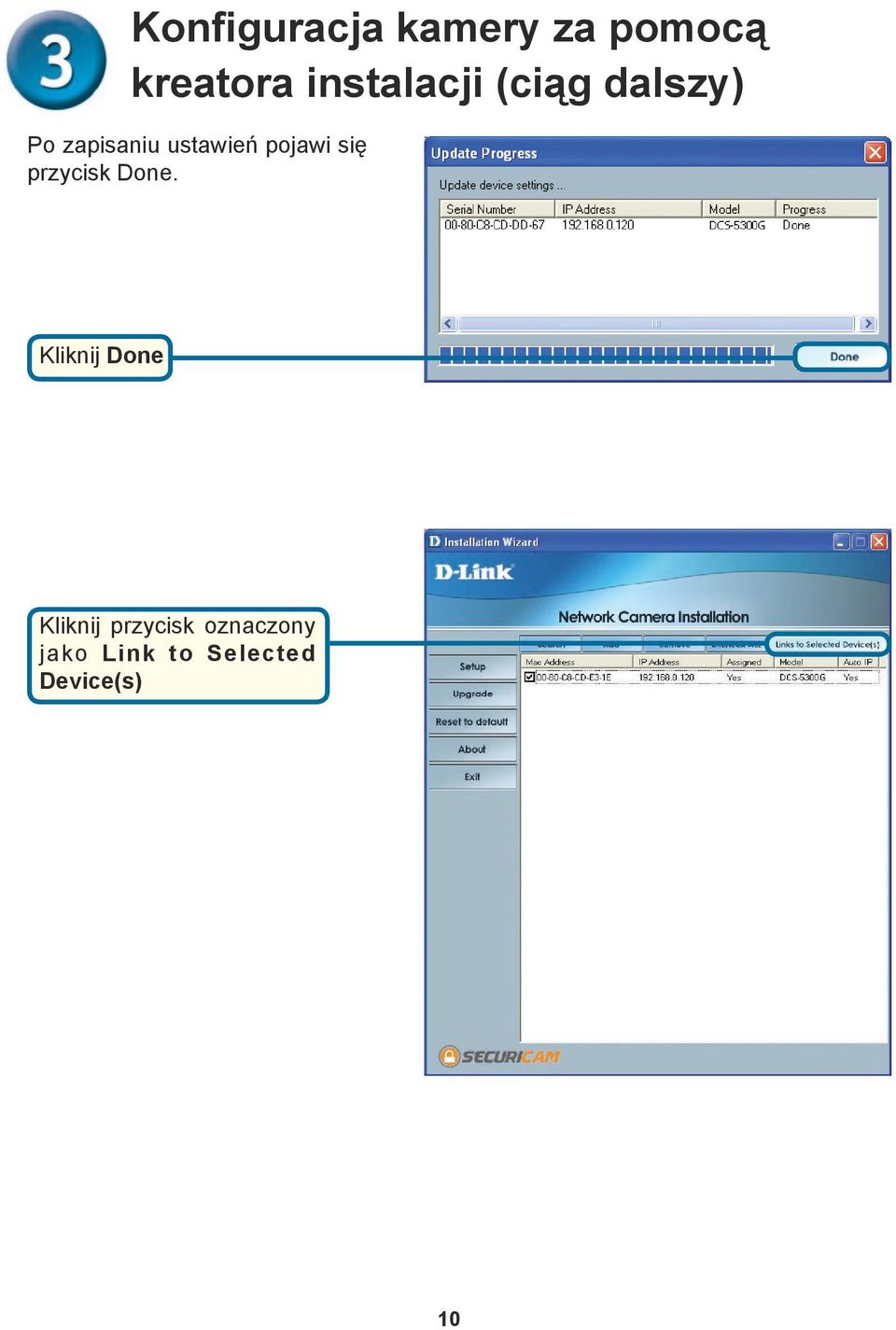

10 Konfiguracja kamery za pomocą kreatora instalacji (ciąg dalszy) Po zapisaniu ustawień pojawi się przycisk Done. Kliknij Done Kliknij przycisk oznaczony jako Link to Selected Device(s) 10

11 Podgląd obrazu z Twojej ka- Gdy klikniejsz przycisk oznaczony jako Link to Device(s), kreator instalacji a u t o m a t y c z n i e o t w o r z y okno Twojej przeglądarki internetowej na adresie Twojej kamery DCS-5300G, np: kamera może mieć oczywiście zupełnie inny adres IP. Instalacja i konfiguracja kamery internetowej DCS-5300G jest teraz zakończona. 11

adresie Twojej kamery DCS-5300G, np: http://192.168.0.120.

12 Pomoc techniczna Najnowsze wersje oprogramowania i dokumentacji użytkownika można znaleźć w serwisie internetowym firmy D-Link. D-Link zapewnia bezpłatną pomoc techniczną klientom w Polsce w okresie gwarancyjnym produktu. Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D- Link za pośrednictwem Internetu lub telefonicznie. Telefoniczna pomoc techniczna firmy D-Link: (+48 12) Pomoc techniczna firmy D-Link świadczona przez Internet: URL: dlink@fixit.pl 12

Klienci z Polski mogą się kontaktować z działem pomocy technicznej firmy D- Link za pośrednictwem Internetu lub telefonicznie.
