1 Podłączanie i korzystanie z Internetu FRITZ!Box 3272

2 Zawartość opakowania Wskazówki bezpieczeństwa WPS 1 FRITZ!Box zasilacz Info Podłączanie i korzystanie z Internetu FRITZ!Box skrócona instrukcja obsługi (A) (B) 1 kabel sieciowy 1 kabel Nie należy instalować urządzenia FRITZ!Box podczas burzy. Szczeliny wentylacyjne urządzenia FRITZ!Box nie mogą być zasłonięte. Nie należy ustawiać urządzenia FRITZ!Box na powierzchniach wrażliwych na działanie temperatury. Z urządzenia FRITZ!Box można korzystać tylko wewnątrz budynków. Należy stosować się do wskazówek z rozdziału na temat bezpieczeństwa i obsługi w instrukcji obsługi urządzenia FRITZ!Box.

3 Info WPS WPS Podłączanie do prądu Podłącz urządzenie FRITZ!Box do prądu. Dioda / zaczyna migać

4 Podłączanie splittera Za pomocą kabla podłączyć do gniazdka telefonicznego splitter. Gniazdko telefoniczne Splitter Te elementy nie należą do zawartości opakowania FRITZ!Box. Dostarcza je dostawca internetu.

5 Info WPS Podłączanie Podłączyć kabel (B) do splittera. Gniazdko telefoniczne Splitter Podłączyć drugi koniec kabla (B) do portu w urządzeniu FRITZ!Box Kabel splittera

6 Info Inna metoda podłączenia: połączenie z zewnętrznym modemem Urządzenie FRITZ!Box może korzystać z istniejącego dostępu do internetu przez modem kablowy, modem V lub innym zewnętrzny terminal wyposażony w interfejs Ethernet. W tym celu należ y podłą czyć ż ółty kabel sieciowy do gniazda 1 urzą dzenia FRITZ!Box, a nastę pnie drugi koniec kabla podłą czyć do portu swojego modemu. 2 LA LA N WPS Kabel (A) Zewnętrzny modem lub terminal dem lub terminal AVM Computersysteme Vertriebs GmbH Stan dokumentacji 03/

7 WPS Info Podłączanie komputera przez szybką konfigurację za pomocą WPS () Komputery obsługujące z systemem operacyjnym Windows 8.1, 8, 7 lub Vista, smartfony z systemem Android oraz tablety można połączyć z urządzeniem FRITZ!Box, wykonując szybką konfigurację za pomocą WPS. Kliknij na symbol umieszczony na pasku zadań systemu Windows. Na ekranie wyświetli się lista sieci bezprzewodowych. Wybierz sieć bezprzewodową urządzenia FRITZ!Box 3272 i kliknij Połącz. Wciśnij przycisk / WPS na urządzeniu FRITZ!Box 3272 do momentu, aż zacznie migać dioda. Połączenie zostało nawiązane.

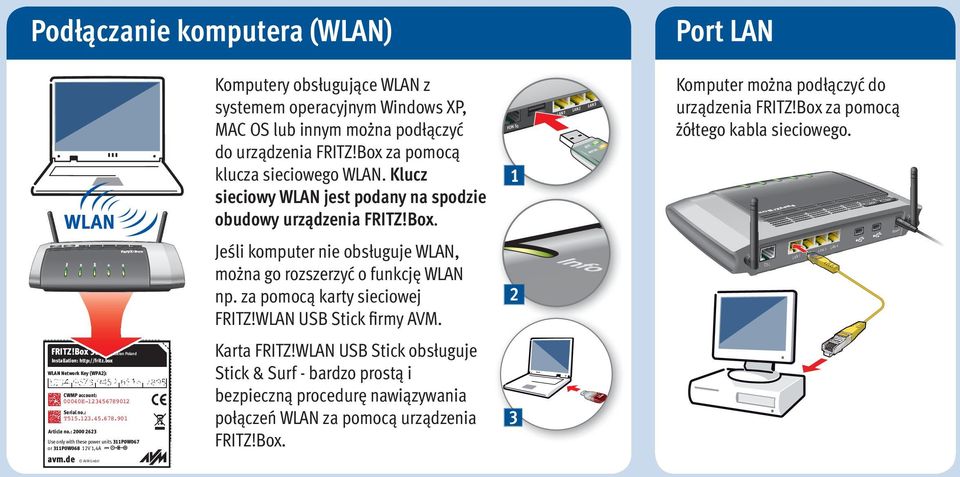

8 Podłączanie komputera () Info Powe avm.de AVM GmbH N Article no.: Use only with these power units 311P0W067 or 311P0W068 12V 1,4A WLA 7 WPS Serial no.: r we Po CWMP account: ( AN WL Karta FRITZ! USB Stick obsługuje Stick & Surf - bardzo prostą i bezpieczną procedurę nawiązywania połączeń za pomocą urządzenia FRITZ!Box. 1 fo Edition Poland Installation: In FRITZ!Box Network Key (WPA2): Jeśli komputer nie obsługuje, można go rozszerzyć o funkcję np. za pomocą karty sieciowej FRITZ! USB Stick firmy AVM. N LA 1 o Inf WPS Komputer można podłączyć do urządzenia FRITZ!Box za pomocą żółtego kabla sieciowego. L DS Komputery obsługujące z systemem operacyjnym Windows XP, MAC OS lub innym można podłączyć do urządzenia FRITZ!Box za pomocą klucza sieciowego. Klucz sieciowy jest podany na spodzie obudowy urządzenia FRITZ!Box. Port

9 Interfejs użytkownika Graficzny interfejs użytkownika FRITZ!Box pozwala na konfigurowanie routera za pomocą wygodnych kreatorów, zarządzanie urządzeniem oraz sprawdzanie historii połączeń. Uruchom przeglądarkę internetową. Wpisz w pasku adresu fritz.box. Konfiguracja W celu skonfigurowania urządzenia FRITZ!Box za pomocą indywidualnych danych dostępowych do Internetu: Uruchom kreator konfiguracji w interfejsie użytkownika. Po pierwszym wpisaniu adresu fritz.box kreator otwiera się automatycznie. Postępuj zgodnie z instrukcjami na ekranie. Życzymy przyjemnego surfowania w Internecie za pomocą FRITZ!Box. Ciesz się Internetem Po skonfigurowaniu urządzenia FRITZ!Box przy użyciu danych dostępowych można korzystać z Internetu na wszystkich podłączonych komputerach. Uruchom przeglądarkę internetową. Wpisz adres internetowy.

10 WPS Info Port USB Do portów USB urządzenia FRITZ!Box można przyłączać różne urządzenia USB. Wszystkie komputery podłączone do urządzenia FRITZ!Box mogą korzystać z dostępu do zdjęć, muzyki, filmów lub dokumentacji znajdujących się w podłączonych pamięciach USB. korzystać z podłączonej drukarki. WPS

11 Wskaźnik stanu - LED urządzenia FRITZ!Box świeci Urządzenie FRITZ!Box jest w stanie gotowości, zasilanie elektryczne jest podłączone, łącze jest gotowe dopracy miga Zasilanie elektryczne jest podłączone, nawiązywanie lub przerwanie połączenia. Info Nawiązanie połączenia sieciowego z przynajmniej z jednym urządzeniem Funkcja sieci bezprzewodowej jest aktywna. Nawiązano połączenie z internetem Wystąpiło dane zdarzenie skonfigurowane przez użytkownika. Procedura Stick & Surf została zakończona. Są wiadomości w skrzynce odbiorczej poczty elektronicznej (ta funkcja musi być obsługiwana przez operatora). Ustawienia są przejmowane. Funkcja bezprzewodowa jest włączana lub wyłączana. Procedura WPS jest w trakcie wykonywania lub została przerwana. Trwa aktualizacja oprogramowania firmware. Osiągnięto limit ustawionego transferu danych (licznika online). Wystąpiło dane zdarzenie skonfigurowane przez użytkownika. Trwa procedura Stick & Surf.

12 Przewodnik po serwisie Gwarancja producenta AVM oferuje gwarancję producenta na urządzenie FRITZ!Box. Warunki gwarancji znajdują się w instrukcji obsługi. Warunki licencji Warunki licencji urządzenia FRITZ!Box znajdują się w interfejsie użytkownika w punkcie Legal Notice (Informacje prawne). Utylizacja Urządzenia FRITZ!Box, zasilacza i kabla nie wolno usuwać wraz z odpadami domowymi. Po zakończeniu użytkowania należy je przekazać do punktu zbiórki starego sprzętu. Instrukcja obsługi Urządzenie FRITZ!Box jest opisane w szczegółowej instrukcji obsługi, która znajduje się na naszej stronie internetowej: avm.de/en/service/manuals FRITZ!Clips filmy wideo na temat urządzenia FRITZ!Box Wiele funkcji urządzenia FRITZ!Box jest zobrazowanych filmami wideo, które sposób objaśniają funkcje urządzenia: Urządzenie FRITZ!Box spełnia podstawowe wymogi dyrektywy UE 2004/108/WE (dyrektywa o kompatybilności elektromagnetycznej, EMC), dyrektywy UE 2006/95/WE (dyrektywa niskonapięciowa), dyrektywy UE 2009/125/WE (wymogi dotyczące ekoprojektu dla produktów związanych z energią) oraz 2011/65/UE (ograniczenie stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym). Zgodność urządzenia FRITZ!Box z wymienionymi dyrektywami jest potwierdzona znakiem CE. Pełna deklaracja zgodności CE znajduje się w instrukcji obsługi (PDF). Urządzenie FRITZ!Box jest przewidziane do użytku we wszystkich krajach Unii Europejskiej oraz w Szwajcarii, Norwegii, Liechtensteinie i Islandii. PEFC GUA 57x 57 mm
