1 Konfiguracja i obsługa AVM GmbH - Alt-Moabit 95 D-10559, Germany

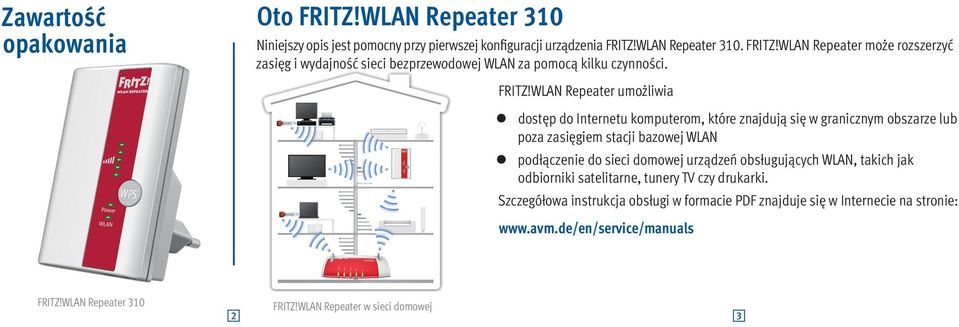

2 Zawartość opakowania Power WPS Oto FRITZ! Repeater 310 Niniejszy opis jest pomocny przy pierwszej konfiguracji urządzenia FRITZ! Repeater 310. FRITZ! Repeater może rozszerzyć zasięg i wydajność sieci bezprzewodowej za pomocą kilku czynności. FRITZ! Repeater umożliwia dostęp do Internetu komputerom, które znajdują się w granicznym obszarze lub poza zasięgiem stacji bazowej podłączenie do sieci domowej urządzeń obsługujących, takich jak odbiorniki satelitarne, tunery TV czy drukarki. Szczegółowa instrukcja obsługi w formacie PDF znajduje się w Internecie na stronie: FRITZ! Repeater 310 FRITZ! Repeater w sieci domowej 2 3

3 Internet Festnetz INFO Internet Festnetz INFO Power Power/DSL Internet Festnetz INFO Power Uruchamianie Power/DSL Podłączyć FRITZ! Repeater do gniazdka w pobliżu komputera i Połączyć FRITZ! Repeater i stację bazową poprzez sieć. stacji bazowej WPS (np. urządzenia FRITZ!Box). Power/DSL WPS Istnieją 3 możliwości tworzenia połączenia. Sposób postępowania jest opisany na stronie 6. Następnie podłączyć urządzenie FRITZ! Repeater do gniazdka znajdującego się mniej więcej w połowie drogi między stacją bazową a urządzeniami obsługującymi, dla których sieć bezprzewodowa ma zostać rozszerzona. 4 5

4 Podłączanie do stacji bazowej Urządzenie FRITZ! Repeater można połączyć ze stacją bazową : Nawiązywanie połączenia poprzez szybką konfigurację za pomocą WPS (strona 7) WPS to prosta i bezpieczna procedura tworzenia połączeń między urządzeniami obsługującymi. lub Nawiązywanie połączenia za pomocą kreatora online (strona 9) Kreator online jest pomocny, jeśli dana stacja bazowa nie obsługuje WPS. Na komputerze musi być zainstalowany system Windows 7, Vista lub XP od SP3. lub Ręczne nawiązywanie połączenia (strona 10) FRITZ! Repeater należy podłączyć ręcznie, jeśli stacja bazowa nie obsługuje WPS, a komputer ma inny system operacyjny niż Windows. 1 Nawiązywanie połączenia za pomocą szybkiej konfiguracji WPS Za pomocą WPS można wyjątkowo szybko i łatwo nawiązać połącze. Warunki Stacja bazowa z aktywną funkcją WPS szyfrowaniem WPA lub WPA2 widoczną siecią bezprzewodową (SSID) wyłączonym filtrem MAC Jeśli skonfigurowany został filtr MAC, należy go wyłączyć przy pierwszym nawiązywaniu połączenia. FRITZ!Box w stanie fabrycznym spełnia te warunki. Nawiązywanie połączenia 1. Naciskać przycisk WPS na urządzeniu FRITZ! Repeater do momentu, aż dioda zacznie migać. naciśnij przez ok. 6 s 6 7 Uruchamianie WPS w urządzeniu FRITZ! Repeater

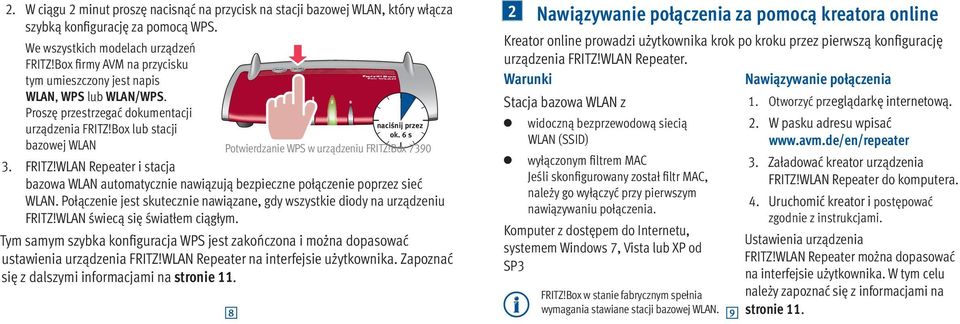

5 INFO 2. W ciągu 2 minut proszę nacisnąć na przycisk na stacji bazowej, który włącza szybką konfigurację za pomocą WPS. We wszystkich modelach urządzeń FRITZ!Box firmy AVM na przycisku tym umieszczony jest napis, WPS lub /WPS. Proszę przestrzegać dokumentacji urządzenia FRITZ!Box lub stacji bazowej 3. FRITZ! Repeater i stacja bazowa automatycznie nawiązują bezpieczne połączenie poprzez sieć. Połączenie jest skutecznie nawiązane, gdy wszystkie diody na urządzeniu FRITZ! świecą się światłem ciągłym. Tym samym szybka konfiguracja WPS jest zakończona i można dopasować ustawienia urządzenia FRITZ! Repeater na interfejsie użytkownika. Zapoznać się z dalszymi informacjami na stronie 11. Power/DSL Internet Festnetz naciśnij przez ok. 6 s Potwierdzanie WPS w urządzeniu FRITZ!Box 7390 Nawiązywanie połączenia za pomocą kreatora online Kreator online prowadzi użytkownika krok po kroku przez pierwszą konfigurację urządzenia FRITZ! Repeater. Warunki Nawiązywanie połączenia Stacja bazowa z 1. Otworzyć przeglądarkę internetową. widoczną bezprzewodową siecią (SSID) wyłączonym filtrem MAC Jeśli skonfigurowany został filtr MAC, należy go wyłączyć przy pierwszym nawiązywaniu połączenia. Komputer z dostępem do Internetu, systemem Windows 7, Vista lub XP od SP3 FRITZ!Box w stanie fabrycznym spełnia 8 wymagania stawiane stacji bazowej W pasku adresu wpisać 3. Załadować kreator urządzenia FRITZ! Repeater do komputera. 4. Uruchomić kreator i postępować zgodnie z instrukcjami. Ustawienia urządzenia FRITZ! Repeater można dopasować na interfejsie użytkownika. W tym celu należy zapoznać się z informacjami na stronie 11.

6 3 Ręczne nawiązywanie połączenia Dla tego sposobu podłączania muszą być spełnione następujące warunki: Warunki Urządzenie obsługujące ze standardem szyfrowania WPA lub WPA2. Urządzenie obsługujące musi automatycznie pobierać adres IP (DHCP). Nawiązywanie połączenia 1. Uruchomić program urządzenia obsługującego lub komputera i rozpocząć wyszukiwanie sieci w otoczeniu. 2. Wybrać sieć FRITZ! Repeater 310 i jako kod WPA/WPA2 wprowadzić (8 x zero). 3. Otworzyć przeglądarkę internetową i w pasku adresu wpisać fritz.repeater. Postępować zgodnie z instrukcjami kreatora urządzenia FRITZ! Repeater. Kreator prowadzi użytkownika przez dalsze kroki konfiguracji. Interfejs użytkownika Urządzenie FRITZ! Repeater wyposażony jest w interfejs użytkownika. W interfejsie użytkownika można skonfigurować FRITZ! Repeater za pomocą kreatora, włączać funkcje i sprawdzać informacje o połączeniach. Interfejs użytkownika można otworzyć na każdym komputerze połączonym z urządzeniem FRITZ! Repeater lub ze stacją bazową. 1. Otworzyć przeglądarkę internetową. 2. W pasku adresu wpisać fritz.repeater. 3. Otwiera się interfejs użytkownika. Przeglądarka internetowa: Otwieranie interfejsu użytkownika za pomocą fritz.repeater 10 11

7 Aktualizacja oprogramowania firmware Bezpłatna aktualizacja oprogramowania firmware gwarantuje, że FRITZ! Repeater i jego funkcje będą aktualne. 1. Otworzyć interfejs użytkownika. 2. Kliknąć na Wizards (Kreatory) i rozpocząć Update Firmware (Aktualizacja firmware). Kreator sprawdza, czy dostępne jest nowe oprogramowanie firmware. 3. Jeśli nowe oprogramowanie jest dostępne, kliknąć na Start Firmware Update Now (Rozpocznij teraz aktualizację firmware). 4. Miga dioda Power i oprogramowanie firmware jest przesyłane do urządzenia FRITZ Repeater. Podczas aktualizacji oprogramowania firmware nie przerywać zasilania elektrycznego. Aktualizacja oprogramowania firmware jest zakończona, gdy dioda Power świeci się światłem ciągłym. Przycisk Za pomocą przycisku WPS można obsługiwać następujące funkcje: Funkcja Naciskać przez min. Włączanie i wyłączanie sieci 1 sekundę Uruchamianie szybkiej konfiguracji za pomocą WPS 6 sekund Przywracanie ustawień fabrycznych 15 sekund WPS Power WPS Przód urządzenia: diody i przyciski

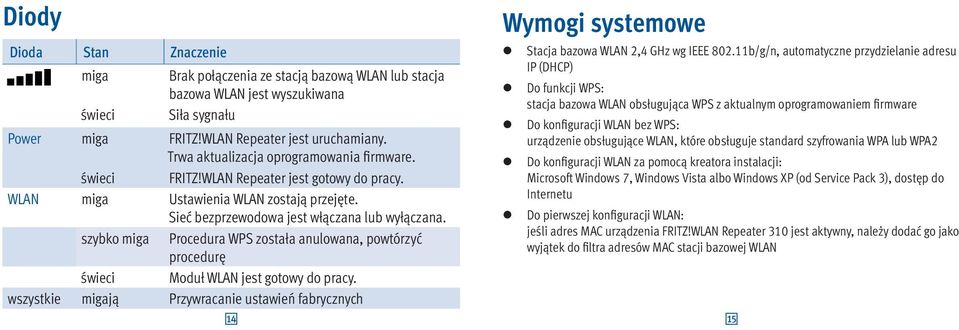

8 Diody Dioda Stan Znaczenie miga Brak połączenia ze stacją bazową lub stacja bazowa jest wyszukiwana świeci Siła sygnału Power miga FRITZ! Repeater jest uruchamiany. Trwa aktualizacja oprogramowania firmware. świeci FRITZ! Repeater jest gotowy do pracy. miga Ustawienia zostają przejęte. Sieć bezprzewodowa jest włączana lub wyłączana. szybko miga Procedura WPS została anulowana, powtórzyć procedurę świeci Moduł jest gotowy do pracy. wszystkie migają Przywracanie ustawień fabrycznych Wymogi systemowe Stacja bazowa 2,4 GHz wg IEEE b/g/n, automatyczne przydzielanie adresu IP (DHCP) Do funkcji WPS: stacja bazowa obsługująca WPS z aktualnym oprogramowaniem firmware Do konfiguracji bez WPS: urządzenie obsługujące, które obsługuje standard szyfrowania WPA lub WPA2 Do konfiguracji za pomocą kreatora instalacji: Microsoft Windows 7, Windows Vista albo Windows XP (od Service Pack 3), dostęp do Internetu Do pierwszej konfiguracji : jeśli adres MAC urządzenia FRITZ! Repeater 310 jest aktywny, należy dodać go jako wyjątek do filtra adresów MAC stacji bazowej 14 15

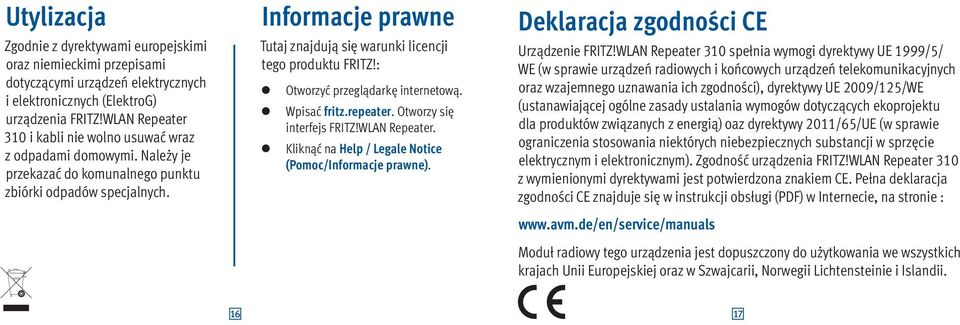

9 Utylizacja Zgodnie z dyrektywami europejskimi oraz niemieckimi przepisami dotyczącymi urządzeń elektrycznych i elektronicznych (ElektroG) urządzenia FRITZ! Repeater 310 i kabli nie wolno usuwać wraz z odpadami domowymi. Należy je przekazać do komunalnego punktu zbiórki odpadów specjalnych. Informacje prawne Tutaj znajdują się warunki licencji tego produktu FRITZ!: Otworzyć przeglądarkę internetową. Wpisać fritz.repeater. Otworzy się interfejs FRITZ! Repeater. Kliknąć na Help / Legale Notice (Pomoc/Informacje prawne). Deklaracja zgodności CE Urządzenie FRITZ! Repeater 310 spełnia wymogi dyrektywy UE 1999/5/ WE (w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych oraz wzajemnego uznawania ich zgodności), dyrektywy UE 2009/125/WE (ustanawiającej ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią) oaz dyrektywy 2011/65/UE (w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym). Zgodność urządzenia FRITZ! Repeater 310 z wymienionymi dyrektywami jest potwierdzona znakiem CE. Pełna deklaracja zgodności CE znajduje się w instrukcji obsługi (PDF) w Internecie, na stronie : Moduł radiowy tego urządzenia jest dopuszczony do użytkowania we wszystkich krajach Unii Europejskiej oraz w Szwajcarii, Norwegii Lichtensteinie i Islandii

10 Dane techniczne IEEE n, kompatybilność z IEEE b/g do 300 Mbit/s (brutto), faktycznie osiągana użytkowa prędkość transmisji jest niższa od podanych wartości WEP 64/128, WPA, WPA2 (802.11i) Łączny pobór mocy: ok. 3 W : 2,4 GHz, maks.100 mw 230 V, 50 Hz A/C 0 C do +40 C Wymiary: 81 mm x 51,5 mm x 66,5 mm Serwis Masa: ok. 63 g Więcej informacji na temat FRITZ! Repeater 310 znajduje się: dwie wbudowane anteny Informacja na stronie internetowej Kreator Instrukcja obsługi Pomoc techniczna Download
