1 1 Urzadzenie RFID Urządzenie RFID, umożliwia użytkownikom systemu kontrolę dostępu do wydzielonych przez system stref, na podstawie odczytywanych TAG ów (identyfikatora przypisanego do użytkownika) z czytników znajdujących się w miejscach przez które użytkownicy przechodzą. 1.1 Konfigurowanie urzadzeń RFID Rozdział ten zawiera informacje na temat dodawania nowych, modyfikacji oraz usuwania urządzeń RFID. Podczas konfigurowania nowego zestawu urządzeń, używany jest poprzedni (z przed wejścia do konfiguracji). Nowe urządzenia są uruchamiane bezpośrednio po nacisnięciu przycisku Zamknij na oknie konfiguracji zmiennych (rys. 1) Lista urzadzeń RFID Lista zdefiniowanych urządzeń RFID jest dostępna po wybraniu opcji menu Urządzenia -> Ustawienia -> RFID. Rysunek 1 przedstawia okno zawierające listę skonfigurowanych urządzeń, które zarazem jest głównym oknem konfiguracji. Rysunek 1: Okno z lista urzadzeń RFID Kliknięcie na przycisku Dodaj powoduje wyświetlenie okna konfiguracji nowego urządzenia, przedstawione na rysunku 2. Kliknięcie przycisku Usuń 1

2 powoduje usunięcie zaznaczonego urządzenia. Kliknięcie przycisku Modyfikuj powoduje wyświetlenie okna konfiguracji zaznaczonego urządzenia. Okno to wygląda tak samo jak okno konfiguracji nowej zmiennej. Po wybraniu urządzenia i kliknięciu przycisku Domyślne, wybrane urządzenie staje się tzw. domyślnym urządzeniem. Urządzenie takie będzie zawsze wybierane automatycznie podczas próby dodania nowego identyfikatora dla osoby zarejetrowanej w systemie. Ponowne kliknięcie przycisku Domyślne na domyślnym urządzeniu spowoduje wyłączenie tej opcji. UWAGA: Jeśli żadne z urządzeń nie zostanie wybrane jako domyślne system za każdym razem zapyta o urządzenie, które będzie służyło wprowadzeniu nowego identyfikatora Ustawienia podstawowe Rysunek 2: Okno konfiguracji urzadzenia RFID Rysunek 2 przedstawia okno konfiguracji urządzenia RFID. Tabela poniżej zawiera opis poszczególnych elementów tego okna. Włączone Zaznaczenie tej opcji powoduje, że urządzenie jest włączone i dostępne w aplikacji Adres IP Adres sieciowy czytnika RFID 2

3 Port IP Hasło RFID Numer portu czytnika RFID Hasło wymagane do bezpiecznej komunikacji z czytnikami RFID (hasło ma zawsze 8 znaków) Strefa Strefa, w której pracuje urządzenie (użytkownik musi mieć dostęp do strefy, aby urządzenie zaakceptowało jego identyfikator) Opis Dowolny tekst opisujący przeznaczenie i/lub lokalizację urządzenia Zaawansowane Przycisk pozwala na przejście do ustawień zaawansowanych urządzenia Szukaj urządzeń... Wyszukanie urządzeń podłączonych do sieci lokalnej Konfiguracja wyjść Zmień hasło Przycisk pozwala na przejście do konfiguracji wyjść urządzenia Pozwala zmienić hasło używane podczas szyfrowanego połączenia z urządzeniem Ustawienia zaawansowane Okno ustawień zaawansowanych (rys. 3) jest dostępne po naciśnięciu przycisku Zaawansowane na oknie ustawien podstawowych. W oknie dostępne są ustawienia dodatkowe, które opisane zostały w tabeli poniżej: Synchronizuj czas Czas otwarcia rygla Zaznaczenie tej opcji powoduje synchronizacje czasu w sterowniku RFID z komputerem PC Określa czas (w sekundach) w którym rygiel podłączony do sterownika zostanie otwart 3

4 Czytnik aktywujący rygiel Każdy ze sterowników RFID, może sterować maksymalnie dwoma czytnikami RFID. Ta opcja pozawala na zdefiniowanie, który z czytników ma być sprzężony z ryglem Czas dodawania TAG a Kontrola otwarcia Określa czas (w sekundach) przez który moduł oczekuje na przyłożenie nowego identyfikatora do czytnika RFID Opcja ta pozwala na kontrolę dostępu do rygla poprzez system, który decyduje na podstawie identyfikacji użytkownika, czy otworzyć rygiel w drzwiach. Jeśli opcja ta nie zostanie zaznaczona sterownik autonomicznie podejmuje decyzje na podstawie swojej bazy danych Zmiana hasła dostępu do czytnika Okno zmiany hasła (rys. 4) jest dostępne po naciśnięciu przycisku Zmień hasło na oknie ustawien podstawowych. Aby zmienić hasło należy wprowadzić hasło wcześniejsze oraz nowe hasło. Nowe hasło należy dodatkowo potwierdzić poprzez wpisanie je w polu Powtórz hasło. Po potwierdzeniu ustawień nowego hasła przyciskiem OK nowe hasło automatycznie zostaje wpisane w miejsce starego w oknie konfiguracji modułu RFID. Należy pamiętać aby hasło skaładało się z 8 dowolnych znaków. UWAGA: Zalecana jest zmiana hasła dostępu do sterownika dla zachowania bezpiecznego połączenia ze komputera PC ze sterownikiem Wyszukiwanie dostępnych urzadzeń Okno wyszukiwania urządzeń dostępne (rys. 5) jest po naciśnięciu przycisku Szukaj urządzeń... na oknie ustawień podstawowych. Okno to pozwala na znalezienie pracujących w lokalnej sieci urządzeń. Przycisk Konfiguracja sieciowa pozwala na zmienę konfiguracji wewnętrznej wybranego urządzenia 4

5 Rysunek 3: Okno ustawień zaawansowanych w urzadzeniu RFID Rysunek 4: Okno zmiany hasła dla urzadzenia RFID (rys. 6), natomiast przycisk Odśwież wymusza ponowne wyszukanie pracujących urządzeń Konfiguracja sieciowa Okno konfiguracji sieciowej pozwala na konfigurację wewnętrznych ustawień urządzenia, odpowiedzialnych za jego komunikację z siecią komputerową (rys 6). Poniżej opisane są poszczególne opcję: 5

6 Rysunek 5: Okno wyszukiwania urzadzeń RFID Rysunek 6: Okno wewnętrznej konfiguracji sieciowej urzadzenia RFID Nazwa urządzeni Opcja ta pozwala określić nazwę urządzenia, która będzie wyświetlana po wyszukiwaniu urządzeń w oknie wyszukiwania urządeń. Nazwa ta może zawierać maksymalnie 8 znaków. Lokalizacja Opcja ta pozwala określić miejsce instalacji urządzenia. Pole to może zawierać maksymalnie 8 znaków. Adres IP Opcja ta pozwala określić adres IP urządzenia Adres MAC Opcja ta pozwala na zmianę adresu fizycznego MAC urządzenia na inny, niż producenta. 6

7 Usługa DHCP Brama domyślna Adres maski Port IP Włączenie tej opcji spowoduje pobranie adresu IP, maski podsieci oraz bramy domyślnej z lokalnego serwera DHCP przez urządzenie. Opcja ta określa adres IP bramy domyślnej w sieci komputerowej Opcja ta pozwala określić adres maski podsieci w której urządzenie ma pracować Opcja ta pozwala określić port IP na którym urządzenie będzie mogło odbierać połączenia Konfiguracja wyjść sterownika RFID Rysunek 7: Okno konfiguracji wyjść w urzadzeniu RFID Okno konfiguracji wyjść sterownika RFID (rys. 7) dostępne jest po naciśnięciu przycisku Konfiguracja wyjść na oknie ustawień podstawowych. Konfiguracja pozwala na ustawienie stanów oraz trybu pracy wyjść, które znajdują się w sterowniku RFID. Dostępne są trzy tryby pracy wyjść: Bistabilny Monostabilny, wzbudzany zerem Monostabilny, wzbudzany jedynką Tryby te pozwalają na ustawianie na wyjściu stanu wysokiego lub niskiego, w zależności od tego czy stan ten ma trwać przez cały okres pracy urządzenia, czy 7

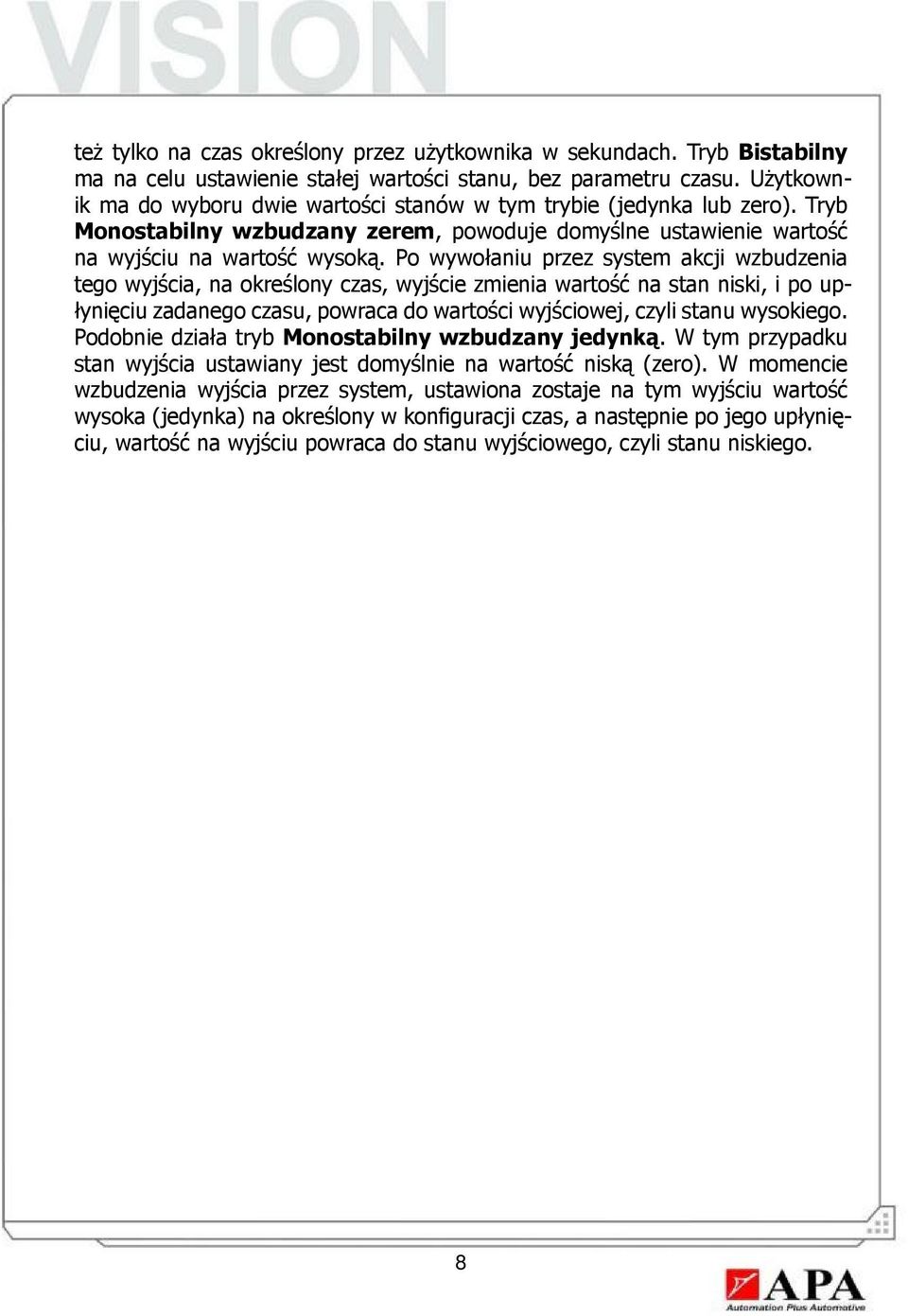

8 też tylko na czas określony przez użytkownika w sekundach. Tryb Bistabilny ma na celu ustawienie stałej wartości stanu, bez parametru czasu. Użytkownik ma do wyboru dwie wartości stanów w tym trybie (jedynka lub zero). Tryb Monostabilny wzbudzany zerem, powoduje domyślne ustawienie wartość na wyjściu na wartość wysoką. Po wywołaniu przez system akcji wzbudzenia tego wyjścia, na określony czas, wyjście zmienia wartość na stan niski, i po upłynięciu zadanego czasu, powraca do wartości wyjściowej, czyli stanu wysokiego. Podobnie działa tryb Monostabilny wzbudzany jedynką. W tym przypadku stan wyjścia ustawiany jest domyślnie na wartość niską (zero). W momencie wzbudzenia wyjścia przez system, ustawiona zostaje na tym wyjściu wartość wysoka (jedynka) na określony w konfiguracji czas, a następnie po jego upłynięciu, wartość na wyjściu powraca do stanu wyjściowego, czyli stanu niskiego. 8
