1 Konfiguracja systemu alarmowego Satel Integra do współpracy z systemem FIBARO Poznań, 15 maja 2015r. 1

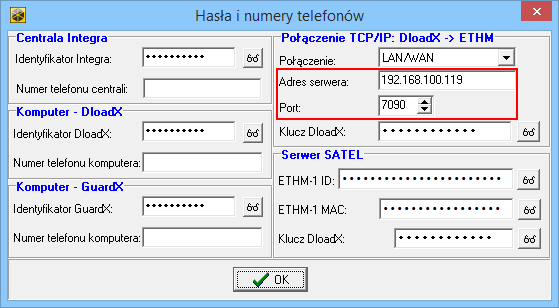

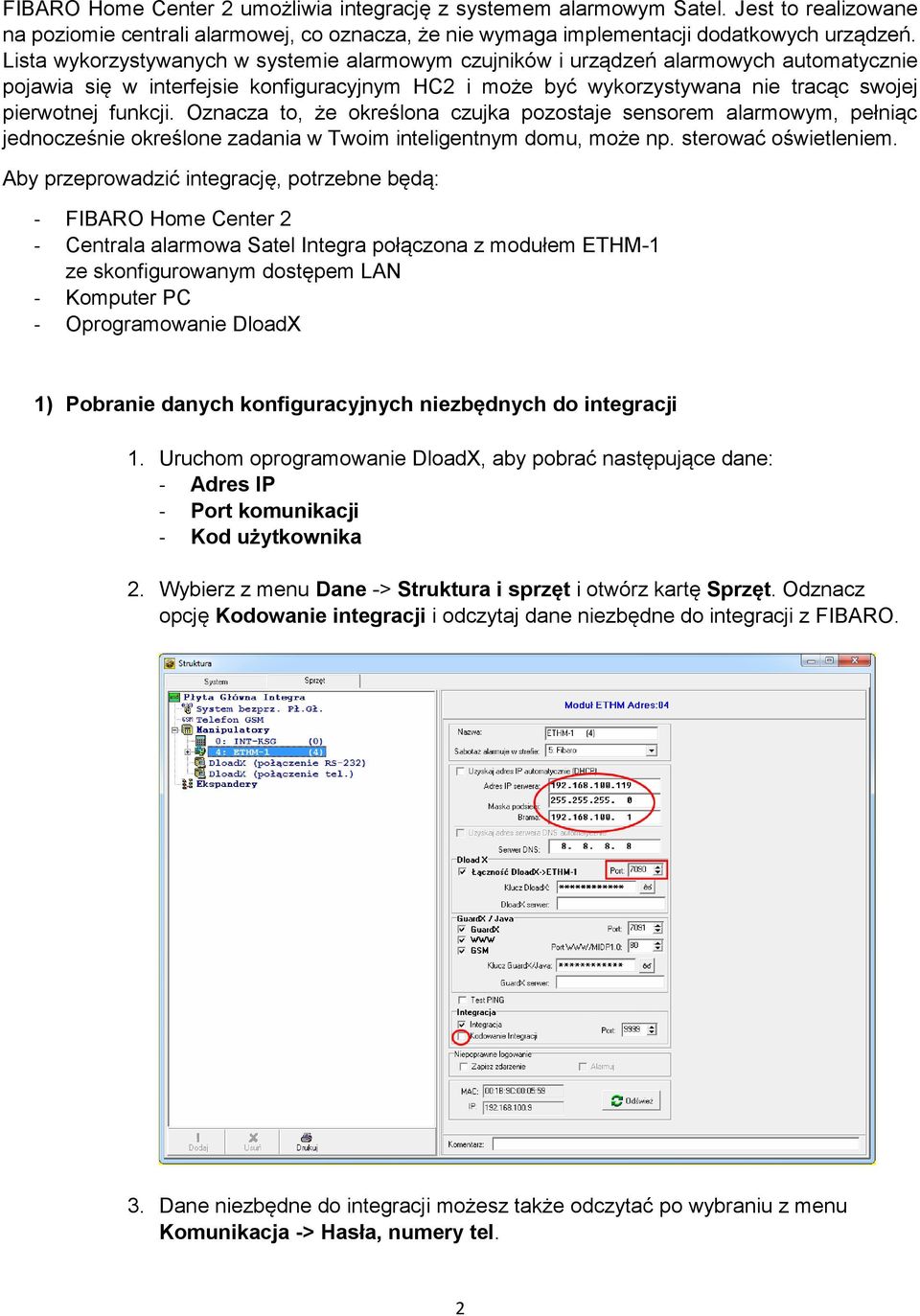

2 FIBARO Home Center 2 umożliwia integrację z systemem alarmowym Satel. Jest to realizowane na poziomie centrali alarmowej, co oznacza, że nie wymaga implementacji dodatkowych urządzeń. Lista wykorzystywanych w systemie alarmowym czujników i urządzeń alarmowych automatycznie pojawia się w interfejsie konfiguracyjnym HC2 i może być wykorzystywana nie tracąc swojej pierwotnej funkcji. Oznacza to, że określona czujka pozostaje sensorem alarmowym, pełniąc jednocześnie określone zadania w Twoim inteligentnym domu, może np. sterować oświetleniem. Aby przeprowadzić integrację, potrzebne będą: - FIBARO Home Center 2 - Centrala alarmowa Satel Integra połączona z modułem ETHM-1 ze skonfigurowanym dostępem LAN - Komputer PC - Oprogramowanie DloadX 1) Pobranie danych konfiguracyjnych niezbędnych do integracji 1. Uruchom oprogramowanie DloadX, aby pobrać następujące dane: - Adres IP - Port komunikacji - Kod użytkownika 2. Wybierz z menu Dane -> Struktura i sprzęt i otwórz kartę Sprzęt. Odznacz opcję Kodowanie integracji i odczytaj dane niezbędne do integracji z FIBARO. 3. Dane niezbędne do integracji możesz także odczytać po wybraniu z menu Komunikacja -> Hasła, numery tel. 2

Oznacza to, że określona czujka pozostaje sensorem alarmowym, pełniąc jednocześnie określone zadania w Twoim inteligentnym domu, może np. sterować oświetleniem.

Wyjście to powinno być wyzwalane z wejścia FIBARO, co skonfigurujemy w kolejnym punkcie. 3) Tworzenie Strefy "FIBARO" oraz wejścia "FIBARO" w programie DloadX.

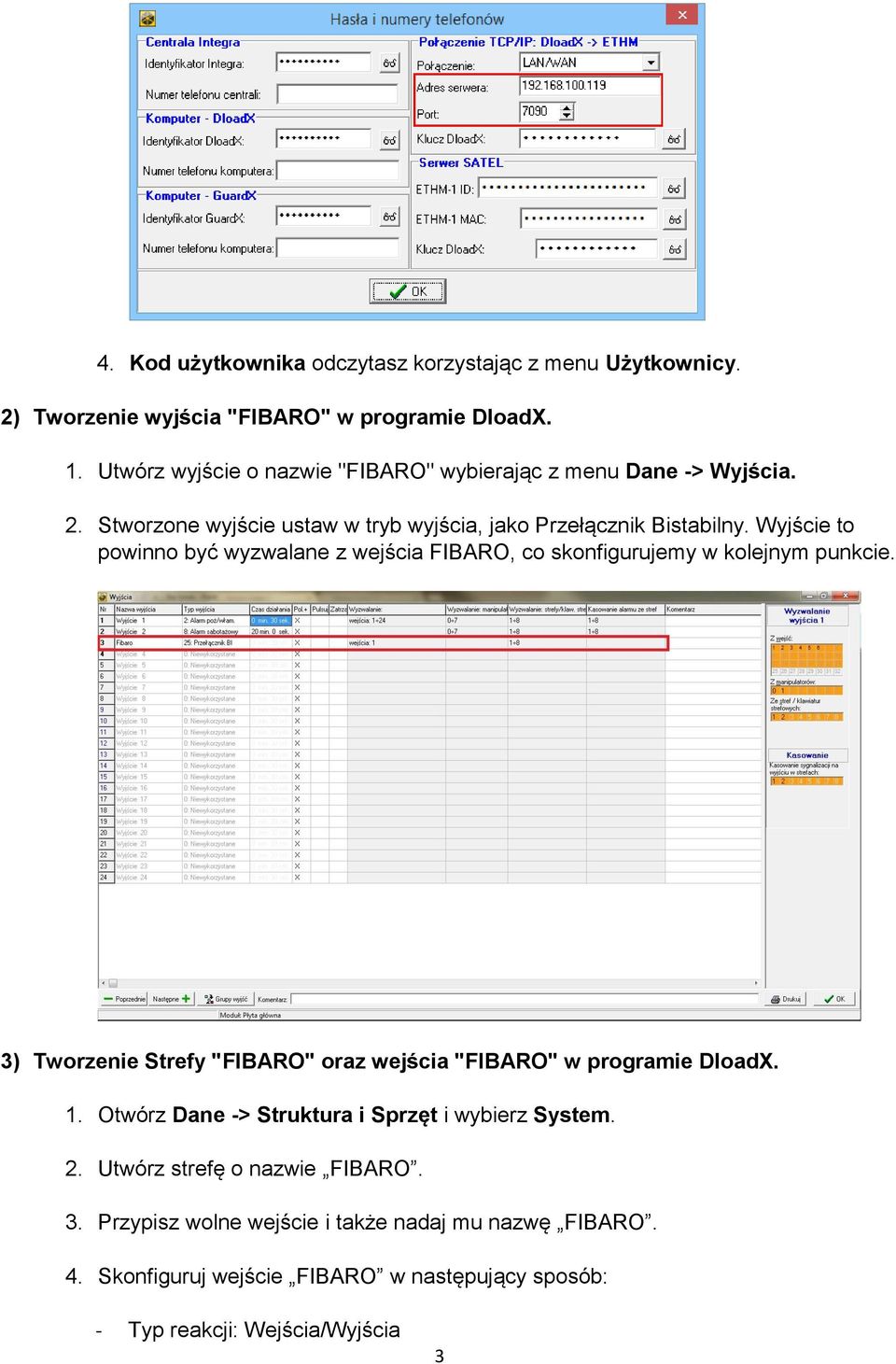

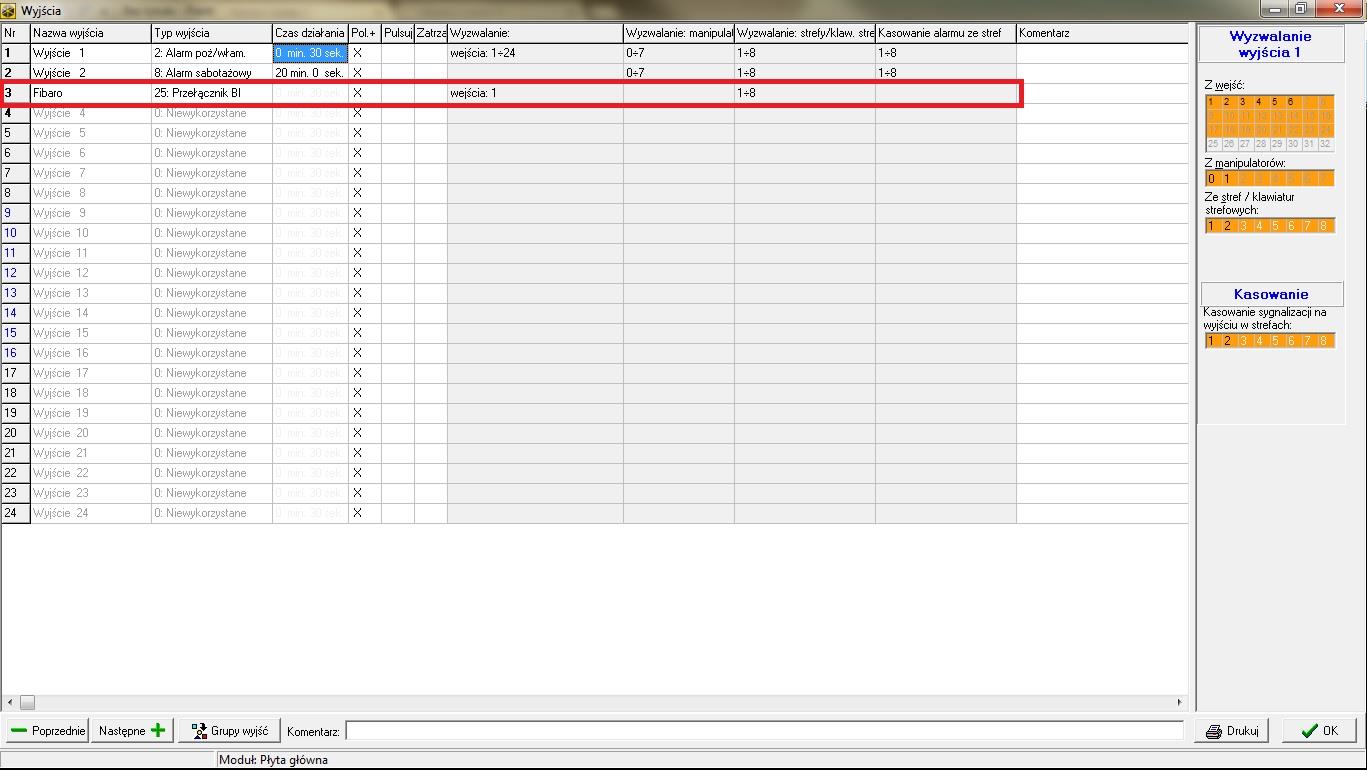

3 4. Kod użytkownika odczytasz korzystając z menu Użytkownicy. 2) Tworzenie wyjścia "FIBARO" w programie DloadX. 1. Utwórz wyjście o nazwie "FIBARO" wybierając z menu Dane -> Wyjścia. 2. Stworzone wyjście ustaw w tryb wyjścia, jako Przełącznik Bistabilny. Wyjście to powinno być wyzwalane z wejścia FIBARO, co skonfigurujemy w kolejnym punkcie. 3) Tworzenie Strefy "FIBARO" oraz wejścia "FIBARO" w programie DloadX. 1. Otwórz Dane -> Struktura i Sprzęt i wybierz System. 2. Utwórz strefę o nazwie FIBARO. 3. Przypisz wolne wejście i także nadaj mu nazwę FIBARO. 4. Skonfiguruj wejście FIBARO w następujący sposób: - Typ reakcji: Wejścia/Wyjścia 3

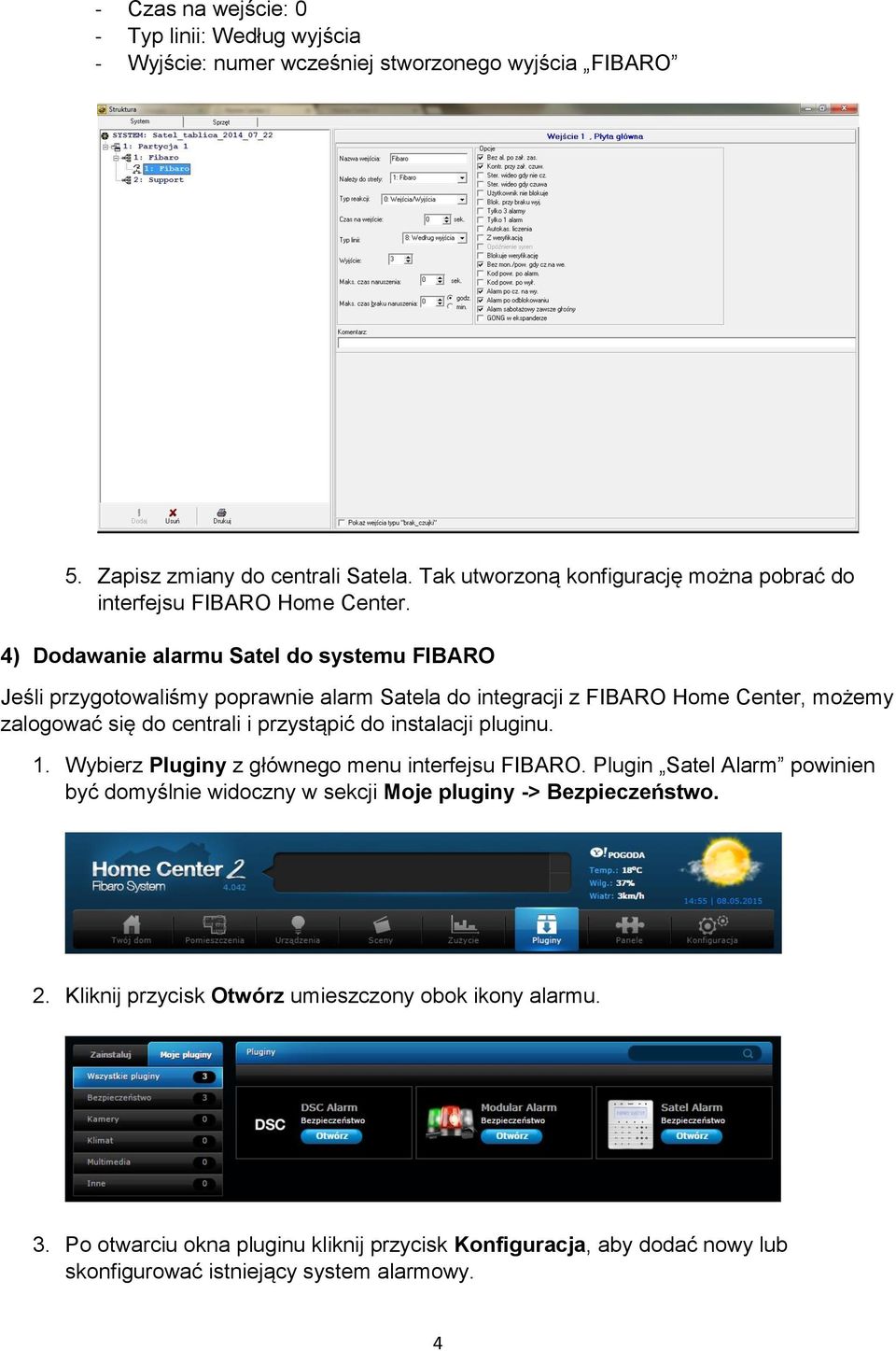

4 - Czas na wejście: 0 - Typ linii: Według wyjścia - Wyjście: numer wcześniej stworzonego wyjścia FIBARO 5. Zapisz zmiany do centrali Satela. Tak utworzoną konfigurację można pobrać do interfejsu FIBARO Home Center. 4) Dodawanie alarmu Satel do systemu FIBARO Jeśli przygotowaliśmy poprawnie alarm Satela do integracji z FIBARO Home Center, możemy zalogować się do centrali i przystąpić do instalacji pluginu. 1. Wybierz Pluginy z głównego menu interfejsu FIBARO. Plugin Satel Alarm powinien być domyślnie widoczny w sekcji Moje pluginy -> Bezpieczeństwo. 2. Kliknij przycisk Otwórz umieszczony obok ikony alarmu. 3. Po otwarciu okna pluginu kliknij przycisk Konfiguracja, aby dodać nowy lub skonfigurować istniejący system alarmowy. 4

4) Dodawanie alarmu Satel do systemu FIBARO Jeśli przygotowaliśmy poprawnie alarm Satela do integracji z FIBARO Home Center, możemy zalogować się do centrali i przystąpić do

4. Kliknij Dodaj centralę, aby dodać urządzenie. 5. Wpisz adres IP, port oraz kod użytkownika posiadającego pełne uprawnienia do zarządzania strefami i urządzeniami.

5 4. Kliknij Dodaj centralę, aby dodać urządzenie. 5. Wpisz adres IP, port oraz kod użytkownika posiadającego pełne uprawnienia do zarządzania strefami i urządzeniami. Adres IP alarmu Satel możesz uzyskać klikając przycisk Wyszukaj. System przeszuka sieć i wyświetli listę wszystkich dostępnych urządzeń. Pozostałe dane należy uzupełnić zgodnie z danymi odczytanymi z ustawień konfiguracyjnych alarmu. 6. Przed dodaniem urządzenia możliwe jest przetestowanie czy połączenie zestawiono poprawnie. W tym celu kliknij przycisk Testuj połączenie. Jeśli test połączenia zakończy się sukcesem, wyświetlony zostanie komunikat Status połączenia - OK. 5

Adres IP alarmu Satel możesz uzyskać klikając przycisk Wyszukaj. System przeszuka sieć i wyświetli listę wszystkich dostępnych urządzeń.

7. Kliknij Wyślij, aby przesłać konfigurację i dodać alarm Satel do systemu FIBARO. 8. Rozpocznie się proces konfiguracji, który może potrwać nawet kilka minut. Alarm pojawi się na liście urządzeń. 9.

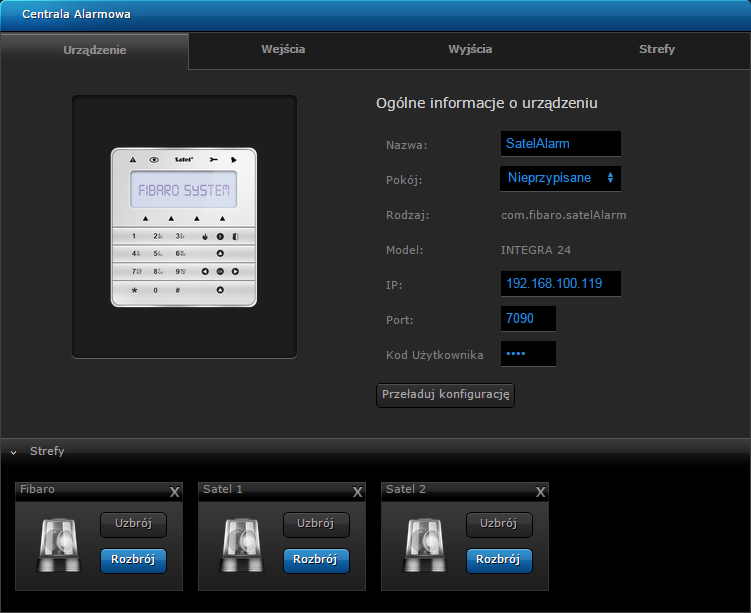

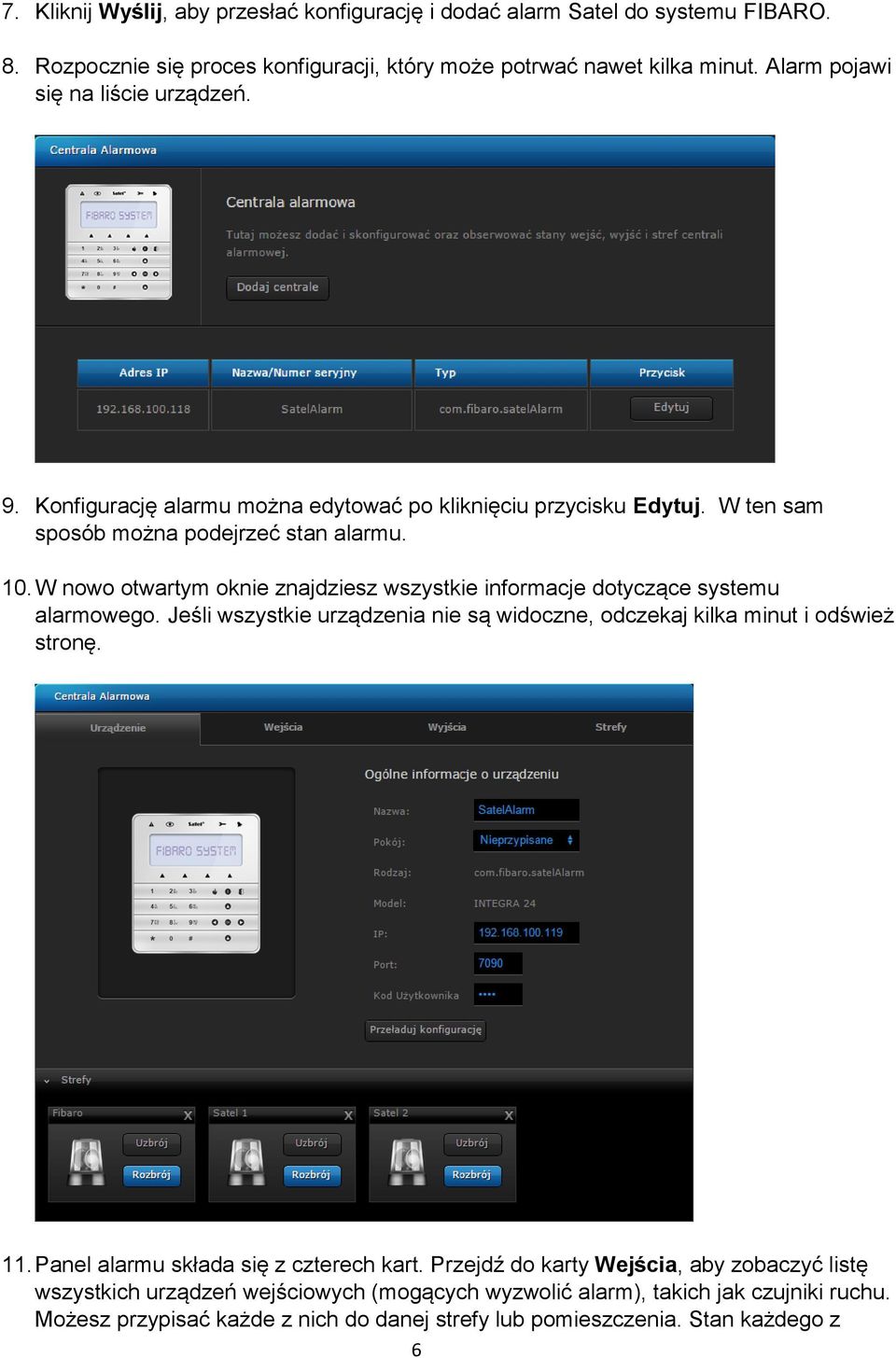

6 7. Kliknij Wyślij, aby przesłać konfigurację i dodać alarm Satel do systemu FIBARO. 8. Rozpocznie się proces konfiguracji, który może potrwać nawet kilka minut. Alarm pojawi się na liście urządzeń. 9. Konfigurację alarmu można edytować po kliknięciu przycisku Edytuj. W ten sam sposób można podejrzeć stan alarmu. 10. W nowo otwartym oknie znajdziesz wszystkie informacje dotyczące systemu alarmowego. Jeśli wszystkie urządzenia nie są widoczne, odczekaj kilka minut i odśwież stronę. 11. Panel alarmu składa się z czterech kart. Przejdź do karty Wejścia, aby zobaczyć listę wszystkich urządzeń wejściowych (mogących wyzwolić alarm), takich jak czujniki ruchu. Możesz przypisać każde z nich do danej strefy lub pomieszczenia. Stan każdego z 6

W nowo otwartym oknie znajdziesz wszystkie informacje dotyczące systemu alarmowego. Jeśli wszystkie urządzenia nie są widoczne, odczekaj kilka minut i odśwież stronę. 11.

czujników jest sygnalizowany zgodnie z legendą znajdującą się w pasku bocznym po lewej stronie. 12. Karta Wyjścia zawiera listę urządzeń wyjściowych, podłączonych do systemu alarmowego.

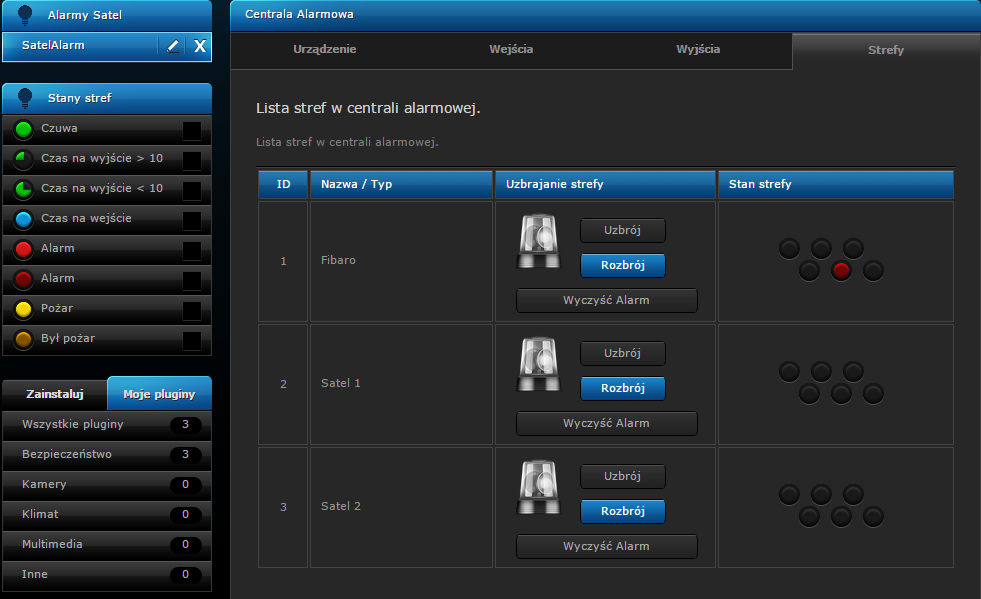

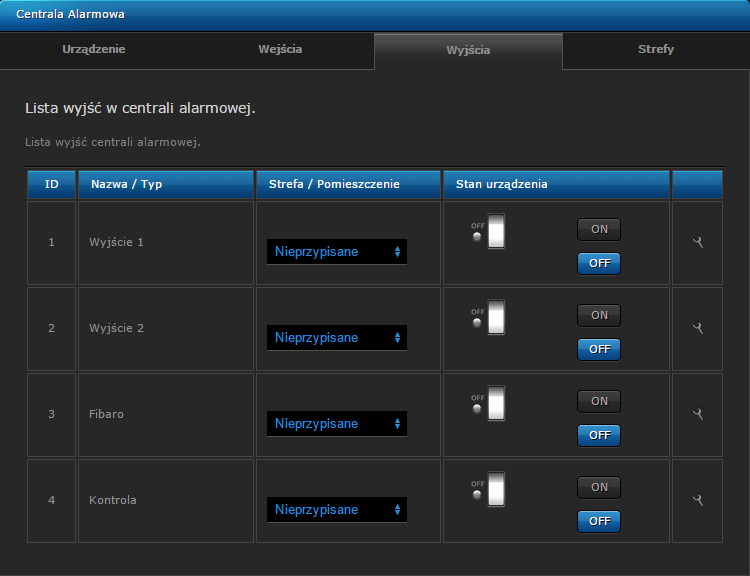

7 czujników jest sygnalizowany zgodnie z legendą znajdującą się w pasku bocznym po lewej stronie. 12. Karta Wyjścia zawiera listę urządzeń wyjściowych, podłączonych do systemu alarmowego. Podobnie jak w przypadku wejść, każde z nich może zostać przypisane do dowolnej strefy lub pomieszczenia. Możesz przetestować ich działanie zmieniając ich stan po kliknięciu On/Off. 13. Karta Strefy umożliwia uzbrojenie i rozbrojenie każdej ze zdefiniowanych stref. Stan alarmu jest sygnalizowany zgodnie z legendą znajdującą się na pasku bocznym po lewej stronie ekranu. 7

Podobnie jak w przypadku wejść, każde z nich może zostać przypisane do dowolnej strefy lub pomieszczenia.

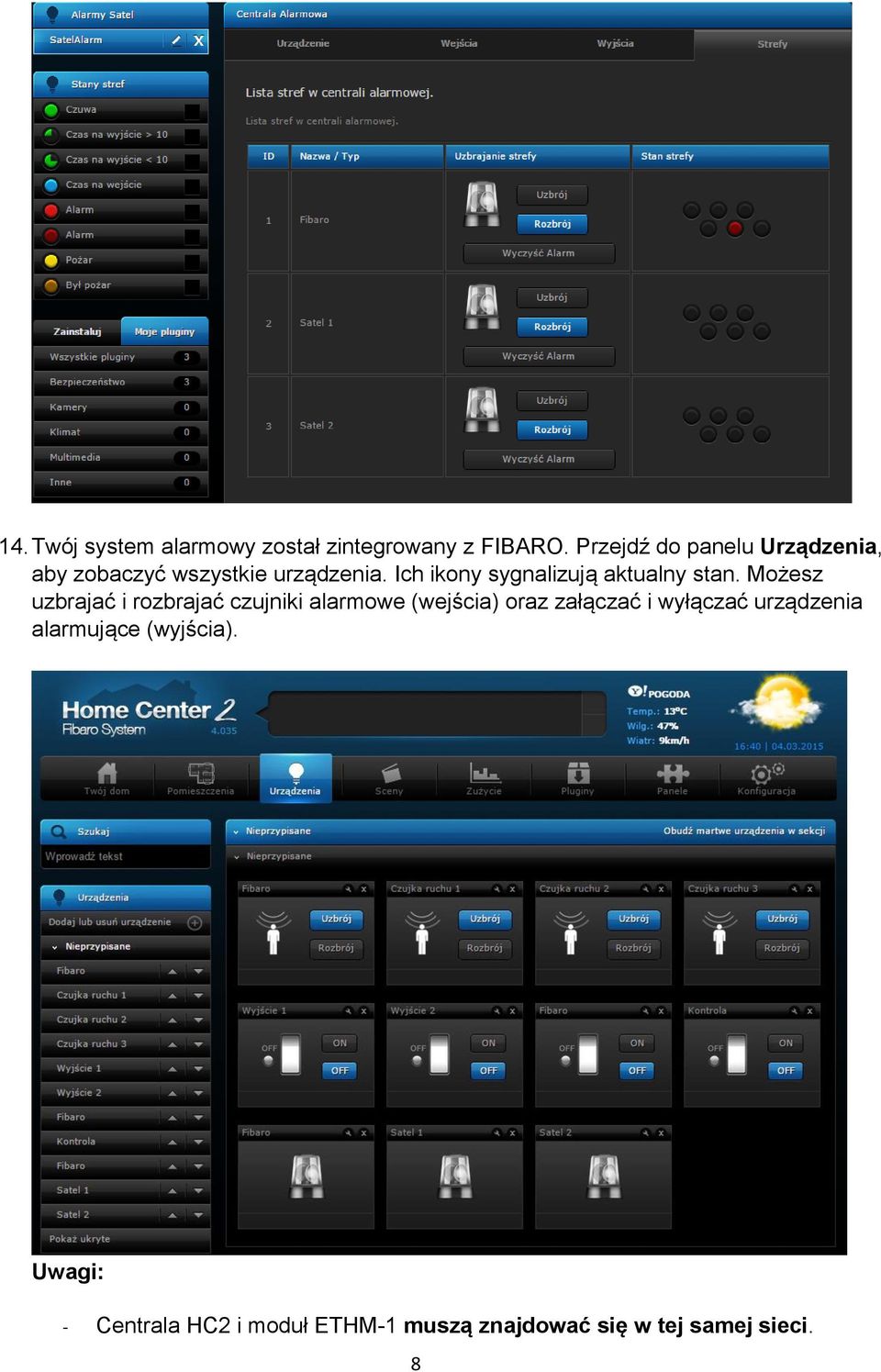

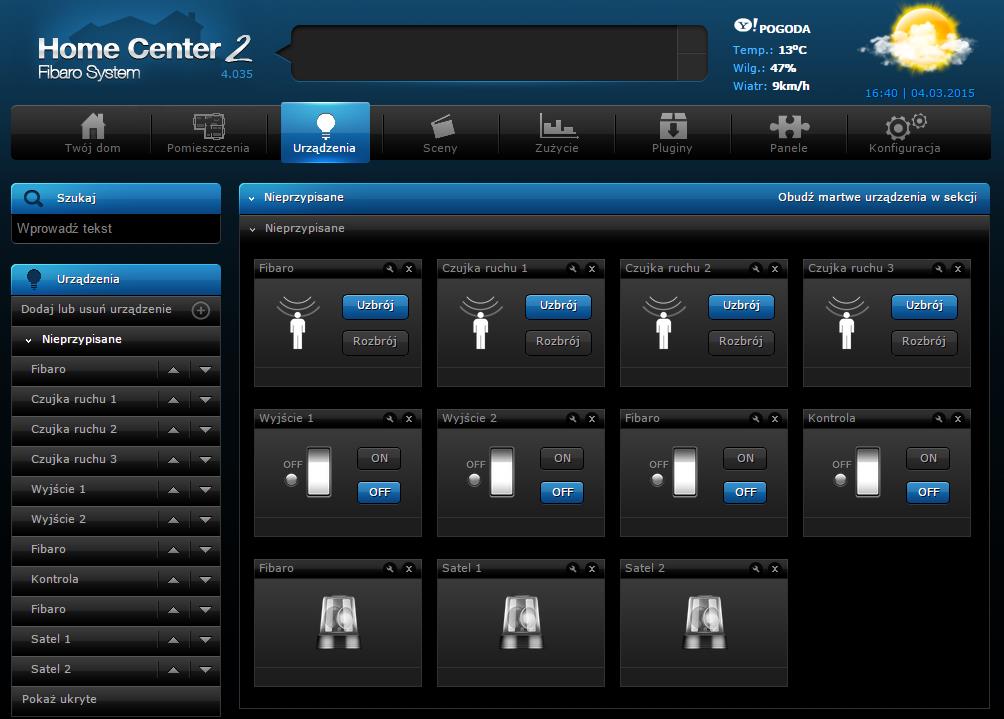

8 14. Twój system alarmowy został zintegrowany z FIBARO. Przejdź do panelu Urządzenia, aby zobaczyć wszystkie urządzenia. Ich ikony sygnalizują aktualny stan. Możesz uzbrajać i rozbrajać czujniki alarmowe (wejścia) oraz załączać i wyłączać urządzenia alarmujące (wyjścia). Uwagi: - Centrala HC2 i moduł ETHM-1 muszą znajdować się w tej samej sieci. 8

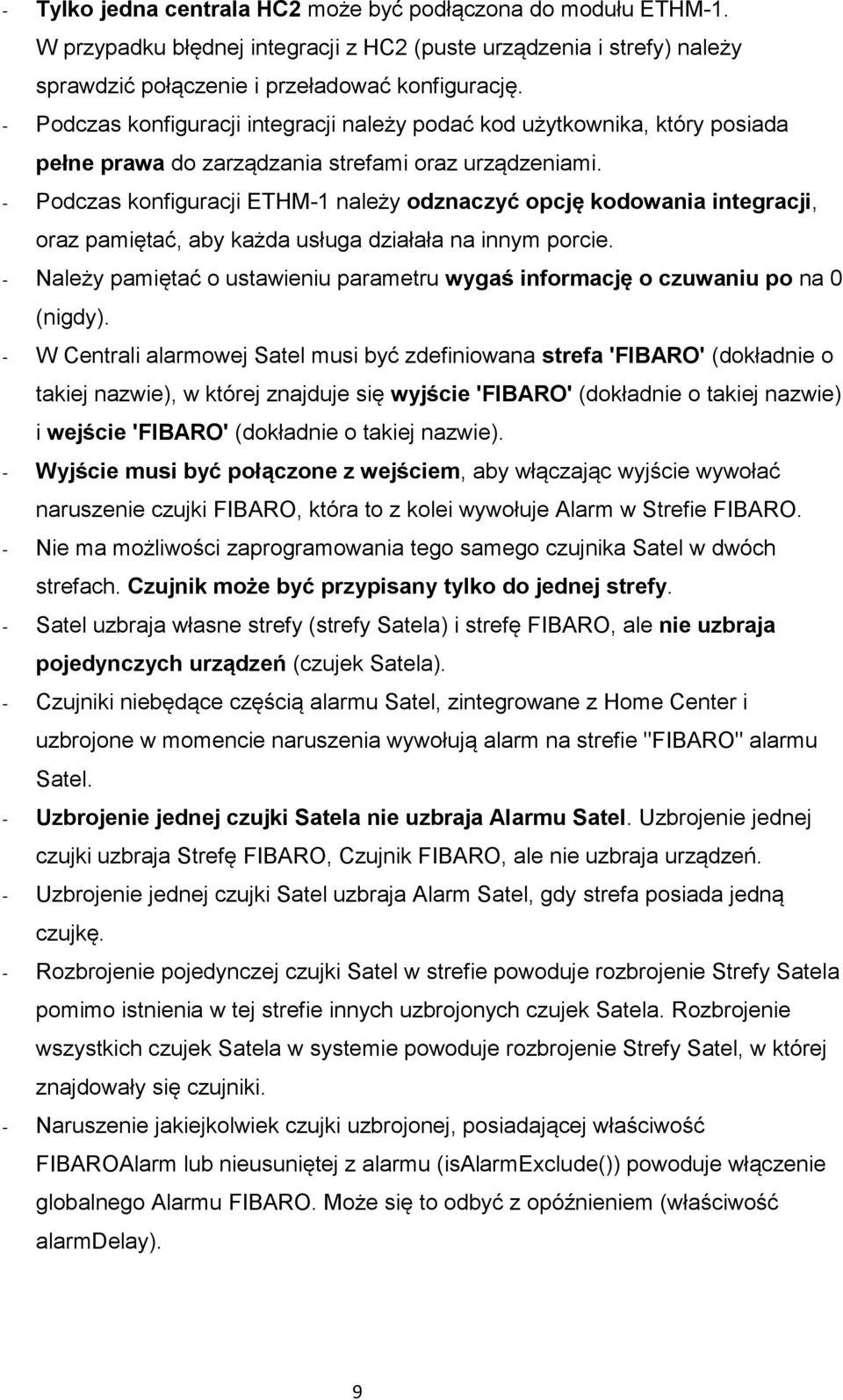

9 - Tylko jedna centrala HC2 może być podłączona do modułu ETHM-1. W przypadku błędnej integracji z HC2 (puste urządzenia i strefy) należy sprawdzić połączenie i przeładować konfigurację. - Podczas konfiguracji integracji należy podać kod użytkownika, który posiada pełne prawa do zarządzania strefami oraz urządzeniami. - Podczas konfiguracji ETHM-1 należy odznaczyć opcję kodowania integracji, oraz pamiętać, aby każda usługa działała na innym porcie. - Należy pamiętać o ustawieniu parametru wygaś informację o czuwaniu po na 0 (nigdy). - W Centrali alarmowej Satel musi być zdefiniowana strefa 'FIBARO' (dokładnie o takiej nazwie), w której znajduje się wyjście 'FIBARO' (dokładnie o takiej nazwie) i wejście 'FIBARO' (dokładnie o takiej nazwie). - Wyjście musi być połączone z wejściem, aby włączając wyjście wywołać naruszenie czujki FIBARO, która to z kolei wywołuje Alarm w Strefie FIBARO. - Nie ma możliwości zaprogramowania tego samego czujnika Satel w dwóch strefach. Czujnik może być przypisany tylko do jednej strefy. - Satel uzbraja własne strefy (strefy Satela) i strefę FIBARO, ale nie uzbraja pojedynczych urządzeń (czujek Satela). - Czujniki niebędące częścią alarmu Satel, zintegrowane z Home Center i uzbrojone w momencie naruszenia wywołują alarm na strefie "FIBARO" alarmu Satel. - Uzbrojenie jednej czujki Satela nie uzbraja Alarmu Satel. Uzbrojenie jednej czujki uzbraja Strefę FIBARO, Czujnik FIBARO, ale nie uzbraja urządzeń. - Uzbrojenie jednej czujki Satel uzbraja Alarm Satel, gdy strefa posiada jedną czujkę. - Rozbrojenie pojedynczej czujki Satel w strefie powoduje rozbrojenie Strefy Satela pomimo istnienia w tej strefie innych uzbrojonych czujek Satela. Rozbrojenie wszystkich czujek Satela w systemie powoduje rozbrojenie Strefy Satel, w której znajdowały się czujniki. - Naruszenie jakiejkolwiek czujki uzbrojonej, posiadającej właściwość FIBAROAlarm lub nieusuniętej z alarmu (isalarmexclude()) powoduje włączenie globalnego Alarmu FIBARO. Może się to odbyć z opóźnieniem (właściwość alarmdelay). 9

- Podczas konfiguracji ETHM-1 należy odznaczyć opcję kodowania integracji, oraz pamiętać, aby każda usługa działała na innym porcie.

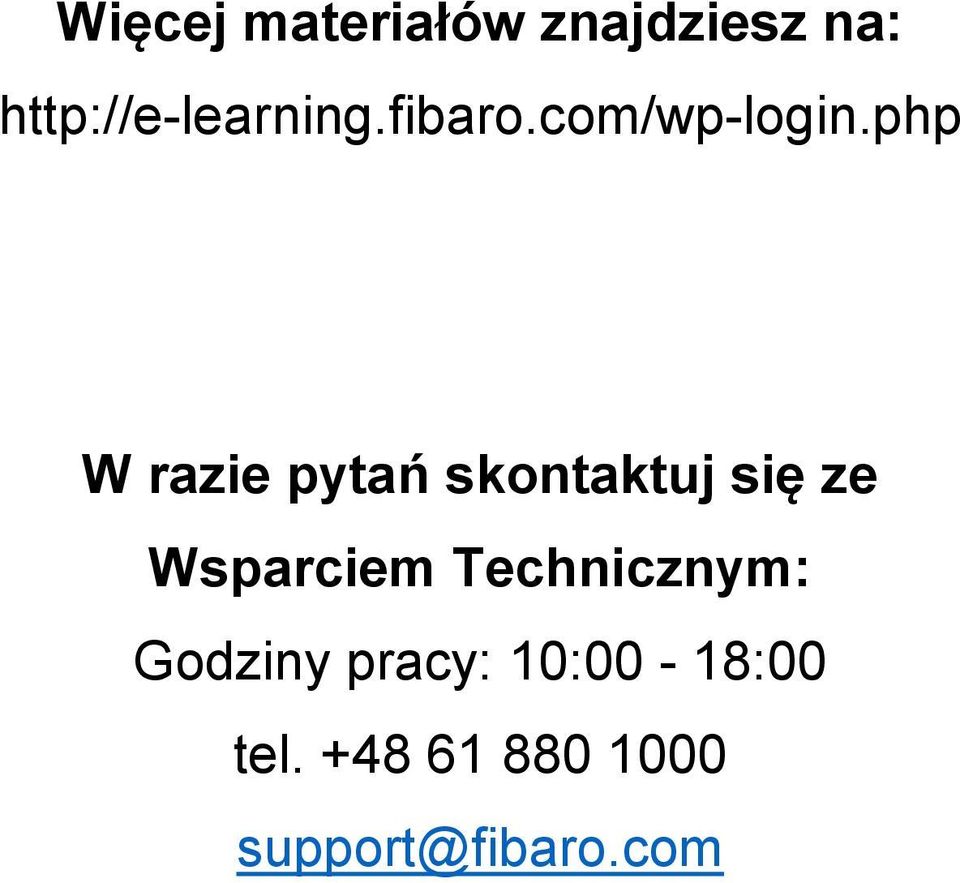

10 Więcej materiałów znajdziesz na: W razie pytań skontaktuj się ze Wsparciem Technicznym: Godziny pracy: 10:00-18:00 tel support@fibaro.com 10

php W razie pytań skontaktuj się ze Wsparciem
