1 Jednostka Sterująca Szybki start

2 Spis treści 1. Pierwszy krok - Połączenie Produkcyjny adres IP i Maska dla Jednostki Sterującej Drugi krok: konfiguracja sieci w komputerze Krok trzeci: NESSI inicjalizacja Jednostki Sterującej Dodanie Jednostki Sterującej Inicjalizacja systemu z poziomu NESSI

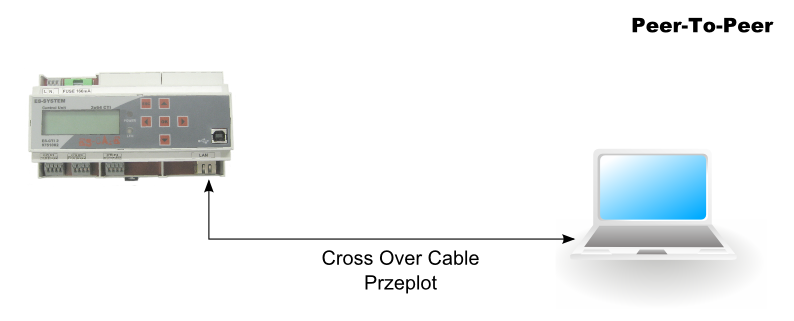

3 1. Pierwszy krok - Połączenie W pierwszym kroku należy ustanowić fizyczne połączenie pomiędzy Jednostką Sterującą a komputerem PC. Istnieją dwie możliwość realizacji tego połączenia. Pierwsze polega na bezpośrednim podłączeniu komputera z urządzeniem za pomocą kabla z przeplotem (cross over cable). Druga opcja występuje wtedy kiedy Jednostka Sterująca lub ich grupa podłączona jest do urządzenia rozdzielającego LAN switcha lub wpięta do strukturalnej sieci LAN budynku. W tym przypadku powinno zastosować się kabel jeden do jeden (standard, straight-through cable) Uwaga, należy pamiętać że, w obu przypadkach okablowanie używane do połączenia jest odmienne, użytkownik powinien samodzielnie dostosować typ przewodu połączeniowego. Uwaga, jeżeli w sieci występuje kilka Jednostek Sterujących każda z nich musi posiadać inny adres IP. Sposób zmiany adresu IP z poziomu menu Jednostki Sterującej został opisany w dokumencie Menu Jednostki Sterującej.pdf 3

4 1.1 Produkcyjny adres IP i Maska dla Jednostki Sterującej Produkcyjne ( domyślne ) ustawienia sieci: Jednostka Sterująca 3xCTI: IP: MASKA: NAZWA HOSTA: unit1 Jednostka Sterująca 2.4Ghz IP: MASKA: NAZWA HOSTA: unit1 Informacje o ustawieniach sieci mogą być odczytywane z poniższego menu: 4

5 2. Drugi krok: konfiguracja sieci w komputerze W kolejnym kroku należy skonfigurować ustawienia sieci w komputerze. Bez przeprowadzenia tej operacji połączenie z Jednostkami Sterującymi nie będzie możliwe: START Panel Sterowania Połączenia sieciowe i internetowe Połączenia sieciowe... Połączenia sieciowe Protokół internetowy (TCP/IP) Adres IP komputera, inny niż Jednostki Sterującej, ale ta sama Maska Podsieci Do poprawnej pracy wymagane jest ustawienie wyłącznie sekcji zawierającej adres IP i maskę. Ustawienia DNS mogą pozostać puste. Adres IP komputera musi być inny niż adresy IP ustawione Jednostkach Sterujących, maska podsieci musi by identyczna. 5

6 3. Krok trzeci: NESSI inicjalizacja Jednostki Sterującej 3.1 Dodanie Jednostki Sterującej Aby dodać do NESSI Jednostkę Sterującą należy: 1. W Drzewie Urządzeń kliknąć przycisk Dodaj Jednostkę Sterującą 2. W dialogu który się ukaże należy wpisać adres IP Jednostki Sterującej a następnie kliknąć przycisk Dodaj, 3. Jeżeli pod wskazanym adresem IP znajduje się Jednostka Sterująca to NESSI doda ją do systemu: w Drzewie Urządzeń pojawi się węzeł Jednostki Sterującej. 4. Ukaże się także okno Komunikaty NESSI z odpowiednią informacją Uwaga! Jeżeli Jednostka Sterująca nie została wcześniej zainicjalizowana, to rozwinięty węzeł Jednostki Sterującej nie będzie zawierał węzłów modułów. 6

7 Z kolei po dodaniu Jednostki Sterującej zainicjalizowanej, w węźle Jednostki Sterującej będą widoczne węzły modułów. W tym wypadku jeżeli uznamy, że ponowna inicjalizacja nie jest konieczna to pomijamy kolejny punkt (3.3.3). 3.2 Inicjalizacja systemu z poziomu NESSI Aby zainicjalizować Jednostkę Sterującą należy: 1. Należy zaznaczyć w Drzewie Urządzeń węzeł odpowiedniej Jednostki Sterującej 2. w Prawym Panelu należy wybrać zakładkę Inicjalizacja ( 1 ), 3. w pod-zakładce Akcje można wybrać których portów Jednostki Sterującej inicjalizacja ma dotyczyć ( tylko dla DALI ) ( 2 ), 4. następnie kliknąć przycisk Start inicjalizacji ( 3 ), 7

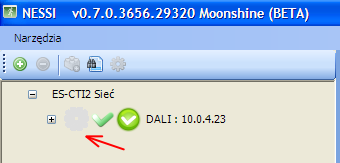

8 5. start inicjalizacji jest sygnalizowany w Drzewie Urządzeń poprzez czerwony wskaźnik postępu, 6. a w oknie Komunikaty NESSI poprzez odpowiednią informację 7. podczas trwania inicjalizacji w Prawym Panelu będą się sukcesywnie pokazywały znalezione urządzenia, 8. zakończenie inicjalizacji jest sygnalizowane zniknięciem wskaźnika postępu z Drzewa Urządzeń, 9. oraz odpowiednią informacją w oknie Komunikaty NESSI 8
