1. Aplikacja LOGO! App do LOGO! 8 i LOGO! 7

Transkrypt

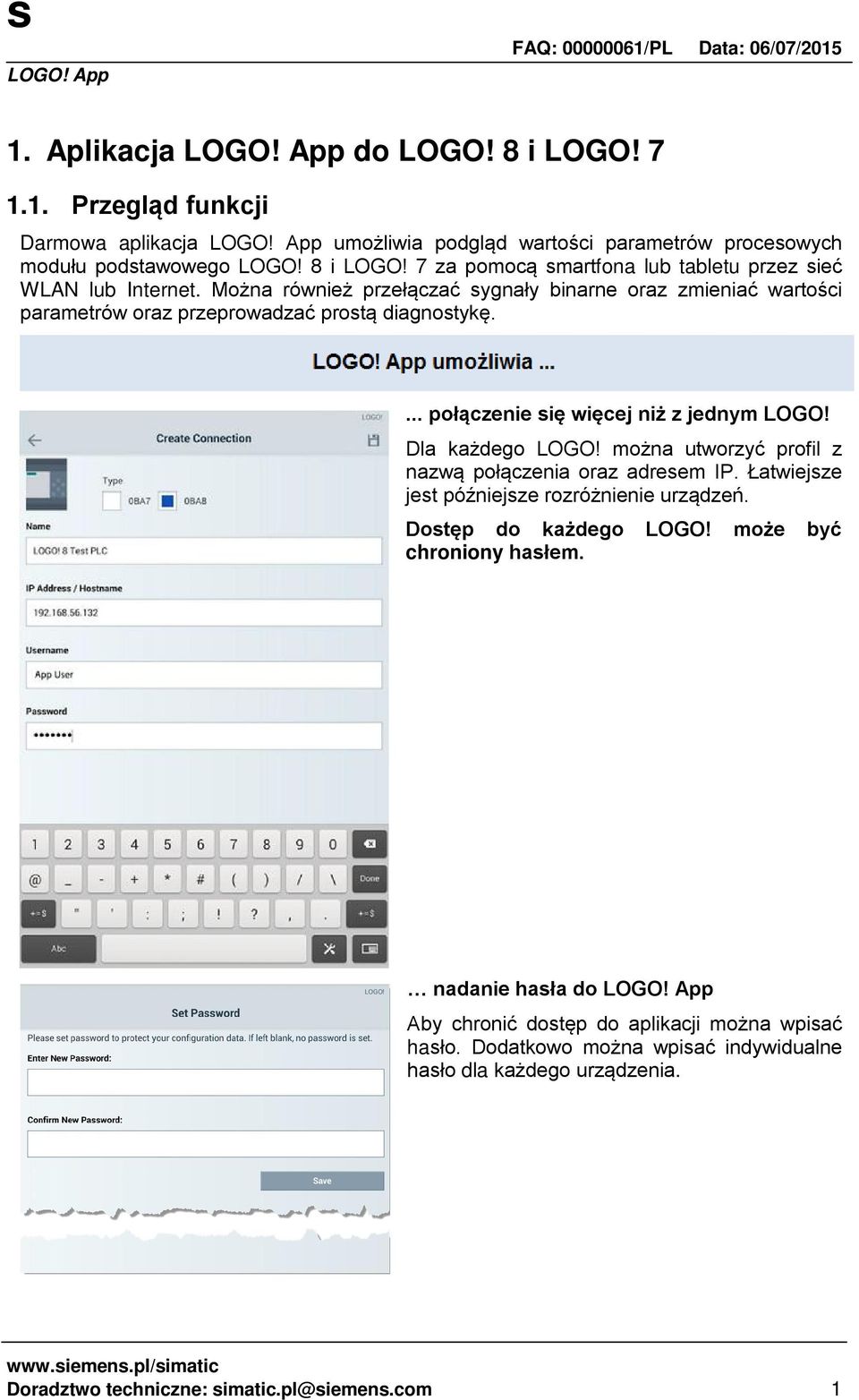

1 1. Aplikacja do LOGO! 8 i LOGO! Przegląd funkcji Darmowa aplikacja umożliwia podgląd wartości parametrów procesowych modułu podstawowego LOGO! 8 i LOGO! 7 za pomocą smartfona lub tabletu przez sieć WLAN lub Internet. Można również przełączać sygnały binarne oraz zmieniać wartości parametrów oraz przeprowadzać prostą diagnostykę.... połączenie się więcej niż z jednym LOGO! Dla każdego LOGO! można utworzyć profil z nazwą połączenia oraz adresem IP. Łatwiejsze jest późniejsze rozróżnienie urządzeń. Dostęp do każdego LOGO! może być chroniony hasłem. nadanie hasła do Aby chronić dostęp do aplikacji można wpisać hasło. Dodatkowo można wpisać indywidualne hasło dla każdego urządzenia. Doradztwo techniczne: simatic.pl@siemens.com 1

2 modyfikacja i wyświetlanie parametrów w tabeli wartości Parametry bloków wpisane w programie do pamięci VM, mogą być wyświetlane i modyfikowane. graficzne wyświetlanie wartości Skonfigurowane wartości w tabeli mogą być wyświetlane w postaci graficznej. Wcześniejsza konfiguracja wykresu nie jest wymagana. Wykres skalowany jest automatycznie. Dodatkowo pokazuje się nazwa i adres wyświetlanego parametru. Doradztwo techniczne: simatic.pl@siemens.com 2

3 zmiana daty i czasu na LOGO! Za pomocą aplikacji można odczytywać datę i czas z LOGO!, zmieniać ją ręcznie lub pobierać aktualny czas z urządzenia mobilnego i zapisać w LOGO! Pobieranie Link do pobrania aplikacji: Doradztwo techniczne: simatic.pl@siemens.com 3

4 2. Konfiguracja 2.1. Podstawowe ustawienia i połączenie z LOGO! Ustawienie dostępu przez aplikację i hasła w LOGO! Soft Comfort Dostęp do urządzenia LOGO! przez aplikację jest możliwy po skonfigurowaniu dostępu i hasła. Ustawienie to można wykonać przez LOGO! Soft Comfort i musi być załadowane do LOGO!. Należy wykonać następujące kroki: W LOGO! Soft Comfort V8 wejść w Narzędzia > Transfer > Kontrola dostępu. Następnie należy wybrać kartę sieciową i wpisać IP LOGO!. Klikając w przycisk Test można sprawdzić komunikację między PC, a LOGO!. Jeśli połączenie jest poprawne można wcisnąć OK. W zakładce Ustawienia kontroli dostępu należy zaznaczyć opcję Zezwól na dostęp przez oraz Włącz ochronę hasłem dla. Po wpisaniu hasła należy kliknąć Przejście i OK. Konfiguracja kontroli dostępu musi się odbywać w trybie STOP. Doradztwo techniczne: simatic.pl@siemens.com 4

5 Ustawienia w 1. Hasło Przy pierwszym uruchomieniu aplikacji pojawia się okno ustawienia hasła dostępu. Hasło można w każdej chwili zmienić Hasło to używa się tylko do zalogowania w. Dostęp do poszczególnych urządzeń ustawiane jest w oknie Device overview 2. Przegląd urządzeń Następnie otwiera się okno Device Overview. Można w nim dodać nowy sterownik LOGO! (znak plusa) lub edytować istniejące już urządzenia (znak długopisu). W tym miejscu można również przejść do menu Ustawienia oraz Informacje 3. Połączenie z urządzeniem LOGO! W oknie Create Connection można skomunikować aplikację z LOGO!: - nazwę połączenia należy wpisać w polu Name, aby odróżniać od siebie poszczególne urządzenia, - następnie wpisuje się adres IP LOGO! (punkt dostępu WLAN i LOGO! muszą być w tej samej puli adresowej np. IP LOGO!: ; IP WLAN: x), - nazwa użytkownika App User jest domyślna, - w polu Password wpisuje się hasło dostępu do urządzenia skonfigurowane w LOGO! Soft Comfort. Doradztwo techniczne: simatic.pl@siemens.com 5

6 4. Przegląd urządzeń Po ustawieniu połączenia, w oknie Device Overview wyświetli się dodane połączenie. Kolejne można dodawać klikając na znak + 5. Sprawdzenie połączenia Jeśli połączenie ze sterownikiem LOGO! powiedzie się otworzy się okno informacyjne. Wyświetlany jest tu stan urządzenia (RUN/STOP) oraz firmware LOGO!. 6. Ustawienia W menu Settings można dodatkowo: - wybrać język ( Language Selection ), - zmienić częstotliwość odświeżania ( Refresh Frequency ), - zmienić hasło dostępu do ( Change Password ). Doradztwo techniczne: simatic.pl@siemens.com 6

7 2.2. Obsługa Przegląd dostępnych funkcji W oknie startowym dostępne są następujące funkcje: Stan IO ( IO Status ), Stan i modyfikacja zmiennych ( Variables ), Ustawienia daty i czasu LOGO! ( Set Date and Time ) Wyświetlanie stanów wejść/wyjść, flag, przycisków Stan I/O Okno IO State Selection umożliwia podgląd stanu wejść, wyjść, flag oraz przycisków LOGO! i panelu TDE. Poniżej zamieszczono przykład zastosowania Widok trendu Ikona umożliwia uruchomienie wykresu wskazującego aktualny stan wyjścia Wyjścia Klikając w Outputs wyświetla się stan wyjść binarnych wraz z krótką historią. Trend analogi W postaci wykresu można również wyświetlać stan zmiennych analogowych. Doradztwo techniczne: simatic.pl@siemens.com 7

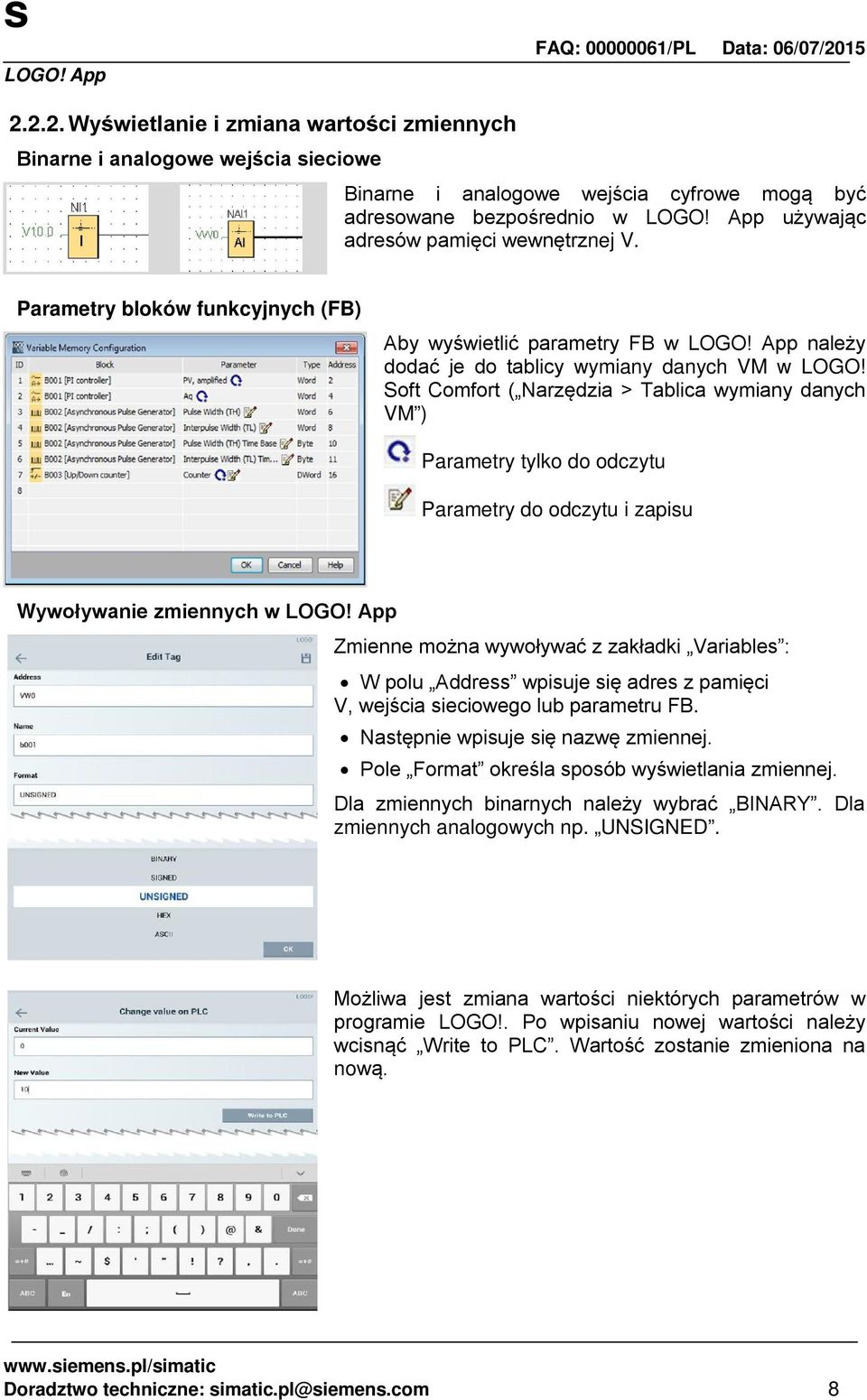

8 Wyświetlanie i zmiana wartości zmiennych Binarne i analogowe wejścia sieciowe Binarne i analogowe wejścia cyfrowe mogą być adresowane bezpośrednio w używając adresów pamięci wewnętrznej V. Parametry bloków funkcyjnych (FB) Aby wyświetlić parametry FB w należy dodać je do tablicy wymiany danych VM w LOGO! Soft Comfort ( Narzędzia > Tablica wymiany danych VM ) Parametry tylko do odczytu Parametry do odczytu i zapisu Wywoływanie zmiennych w Zmienne można wywoływać z zakładki Variables : W polu Address wpisuje się adres z pamięci V, wejścia sieciowego lub parametru FB. Następnie wpisuje się nazwę zmiennej. Pole Format określa sposób wyświetlania zmiennej. Dla zmiennych binarnych należy wybrać BINARY. Dla zmiennych analogowych np. UNSIGNED. Możliwa jest zmiana wartości niektórych parametrów w programie LOGO!. Po wpisaniu nowej wartości należy wcisnąć Write to PLC. Wartość zostanie zmieniona na nową. Doradztwo techniczne: simatic.pl@siemens.com 8

9 Data i czas Data i czas W zakładce Set Data and Time można zmienić czas urządzenia LOGO!. Można ją zmienić ręcznie lub pobrać z urządzenia mobilnego. Można również wyświetlić aktualny czas na sterowniku. Doradztwo techniczne: simatic.pl@siemens.com 9
