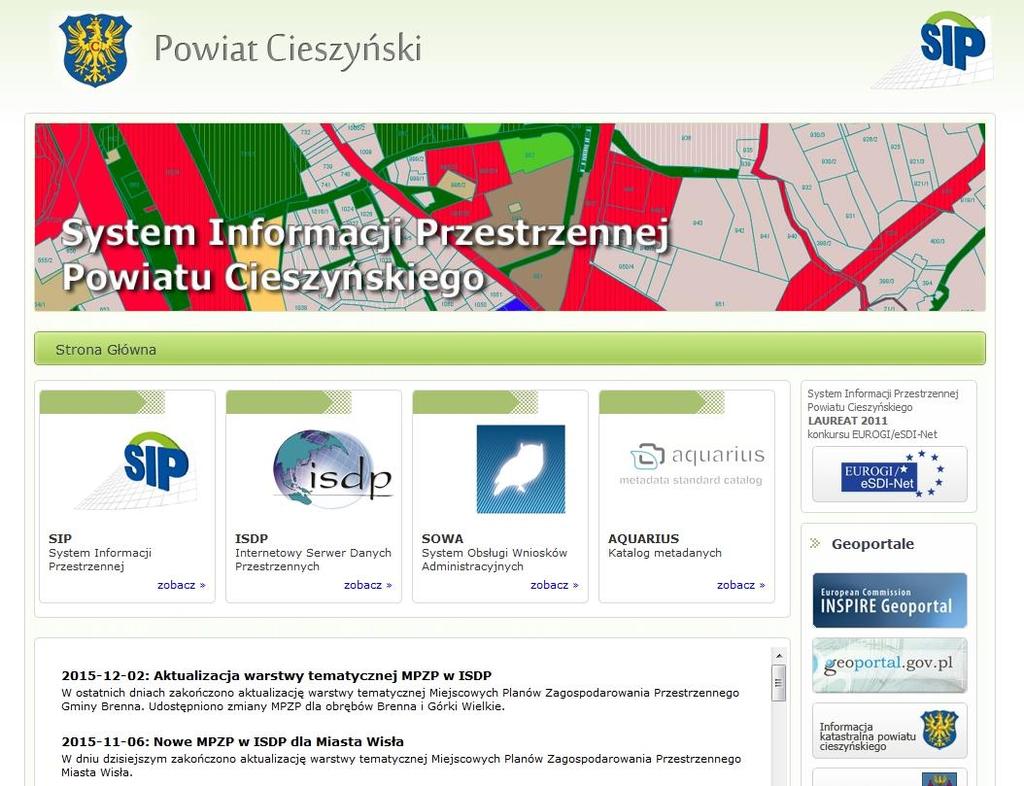

1 Instrukcja korzystania z wybranych funkcjonalności Systemu Informacji Przestrzennej Powiatu Cieszyńskiego I. Wstęp Niniejszy dokument przedstawia szczegółową instrukcję obsługi wybranych funkcjonalności Systemu Informacji Przestrzennej Powiatu Cieszyńskiego, w szczególności Internetowego Serwera Danych Przestrzennych ISDP. Instrukcja opracowana została na podstawie podręczników użytkownika i administratora oraz aktualnej konfiguracji systemu. II. Wejście do systemu 1. Wejście do portalu wewnętrznego SIP Po wywołaniu poufnego adresu URL przekazanego Gminom, wywoływana jest strona WWW tzw. portalu wewnętrznego SIP. Z poziomu serwisu uruchomić można bezpośrednio poszczególne aplikacje SIP: zewnętrzny portal SIP, wewnętrzna aplikacja ISDP, wewnętrzna aplikacja SOWA (dostępna tylko dla pracowników Starostwa Powiatowego w Cieszynie), zewnętrzny portal metadanych Aquarius. Czynności związane z konfiguracją dostępu do SIP, utworzeniem skrótu ekranowego, weryfikacją poprawności pierwszego logowania wykonać powinien Koordynator systemu w Gminie lub informatyk danego urzędu. Rys. 1. Strona startowa portalu wewnętrznego SIP Starostwo Powiatowe w Cieszynie 1

2 Tutaj także prezentowane są aktualne informacje i komunikaty od Administratora SIP dla użytkowników systemu. 2. Logowanie do ISDP Po wywołaniu aplikacji ISDP pojawia się okno logowania. System w procesie uwierzytelniania użytkownika rozróżnia małe i duże litery oraz znaki specjalne # $. _) zarówno w loginie, jak i w haśle. Rys. 2. Panel logowania do ISDP. Hasło użytkownika musi zawierać co najmniej 6 znaków. System wymusza zmianę hasła przez użytkownika co 30 dni, ostrzegając o konieczności zmiany hasła na 5 dni przed upływem terminu jego ważności. Po szóstej niepoprawnej próbie logowania do ISDP następuje czasowe zablokowanie konta na 10 minut. Podjęcie kolejnej próby logowania można podjąć dopiero po upływie tego czasu. Rys. 3. Panel konfiguracyjny hasła użytkownika. 3. Widok panelu startowego ISDP Po poprawnym zalogowaniu do ISDP pojawia się panel startowy prezentujący przyciski uruchomieniowe poszczególnych aplikacji wchodzących w skład systemu. Użytkownikom z Gmin przyznano uprawnienia do grupy aplikacji uwidocznionych na poniższym zrzucie. Najważniejszymi aplikacjami użytkowymi spośród nich są: PDE Wgląd do EGiB uruchamia przeglądarkę danych ewidencyjnych, aplikację do wyszukiwania i przeglądania danych opisowych EGB w połączeniu z mapą oraz generowanie predefiniowanie raportów i wydruków Starostwo Powiatowe w Cieszynie 2

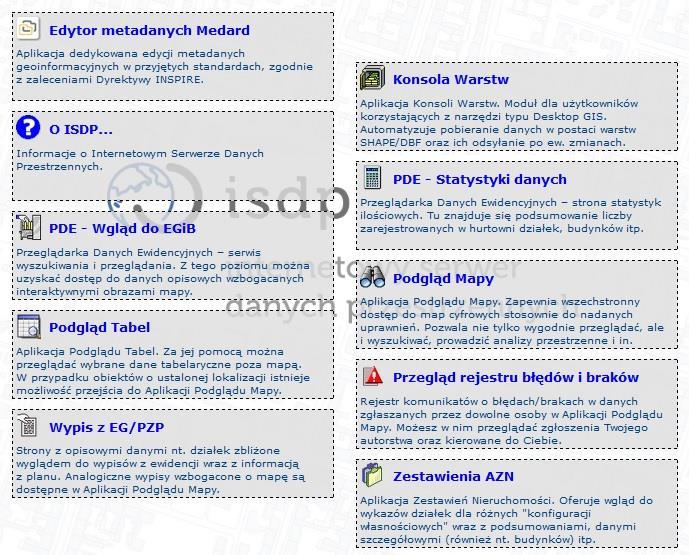

3 Podgląd mapy uruchamia aplikację podglądu mapy zapewniającą zaawansowany dostęp do danych przestrzennych i opisowych z poziomu mapy. Wypis z EG/PZP uruchamia aplikację do uproszczonego przeglądania opisowych danych ewidencyjnych tylko dla wskazanej jednej działki ewidencyjnej. Rys. 4. Panel startowy ISDP widoczny przez użytkowników z Gmin Starostwo Powiatowe w Cieszynie 3

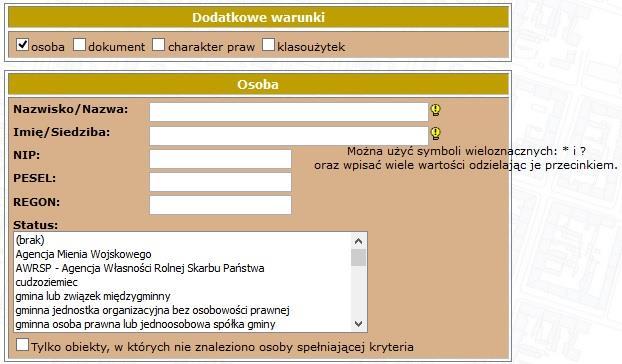

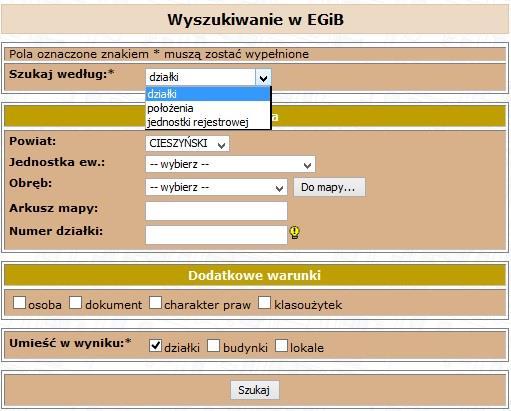

4 III. Przeglądarka danych ewidencyjnych - PDE PDE to prosta aplikacja oparta o formularze HTML przeznaczona do szybkiego wyszukiwania i przeglądania danych z EGB. Rys. 5. Panel startowy PDE. Podstawowymi kryteriami wyszukiwania są zawarte w rozwijalnych listach wyboru atrybuty: jednostka ewidencyjna, obręb, numer działki. Aplikacja wspiera zaawansowane wyszukiwanie oferując rozbudowane formularze zaopatrzone w pola wyboru większości atrybutów opisowych. Dostępne są możliwości wyszukiwania Rys. 6. Panel wyszukiwania nieruchomości poprzez informacje o osobach Starostwo Powiatowe w Cieszynie 4

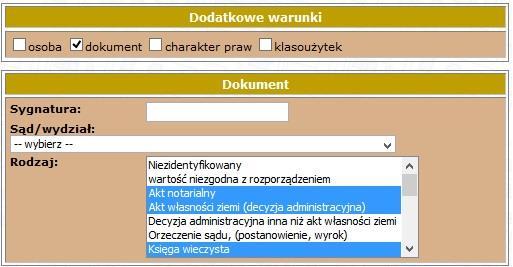

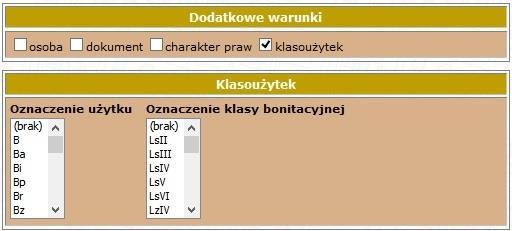

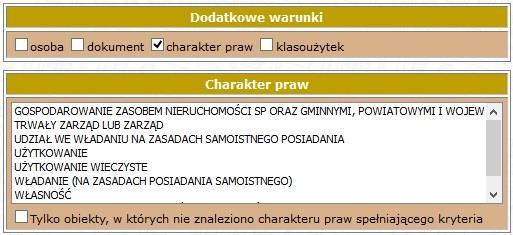

5 Rys. 7. Panel wyszukiwania nieruchomości poprzez informacje o dokumentach. Rys. 8. Panel wyszukiwania nieruchomości poprzez informacje o charakterze praw. Rys. 9. Panel wyszukiwania nieruchomości poprzez informacje o klasoużytku. Kryteria wyszukiwania można ze sobą łączyć, przez co wyszukiwanie staje się bardziej precyzyjne. W wyniku wyszukiwania użytkownik otrzymuje wykaz nieruchomości spełniających zadane kryteria Starostwo Powiatowe w Cieszynie 5

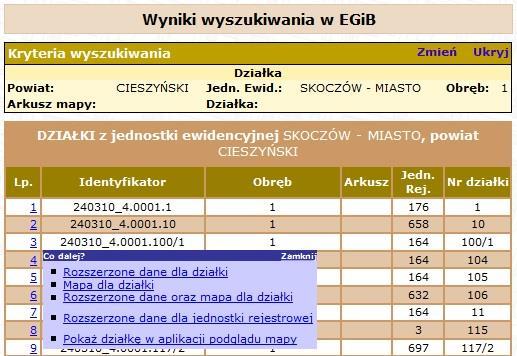

6 Rys. 10. Wynik wyszukiwania nieruchomości w PDE. Dla każdej wyszukanej nieruchomości (działki, budynku) można: wyświetlić szczegółowe informacje opisowe, wyświetlić wskazaną nieruchomość na mapie, wyświetlić szczegółowe informacje opisowe razem z mapą, wyświetlić szczegółowe informacje opisowe o jednostce rejestrowej, przejść do Aplikacji podglądu mapy. Wyświetlony raport ma charakter interaktywny i umożliwia zmianę ad hoc takich elementów jak: skala mapy, szablon wydruku (wielkość A4 lub A3), widoczność warstw tematycznych, położenie mapy (możliwość przesuwania mapy) Starostwo Powiatowe w Cieszynie 6

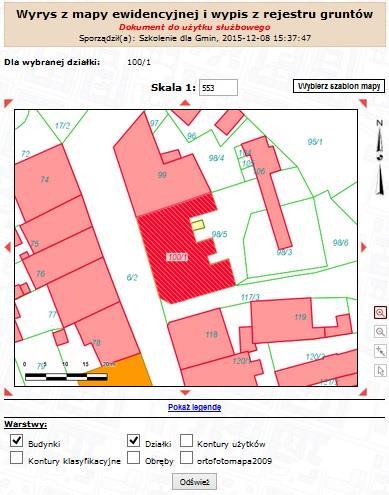

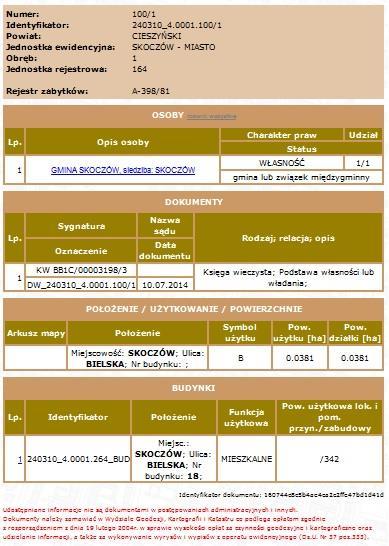

7 Rys. 11. Widok przykładowego raportu Rozszerzone dane oraz mapa dla działki Starostwo Powiatowe w Cieszynie 7

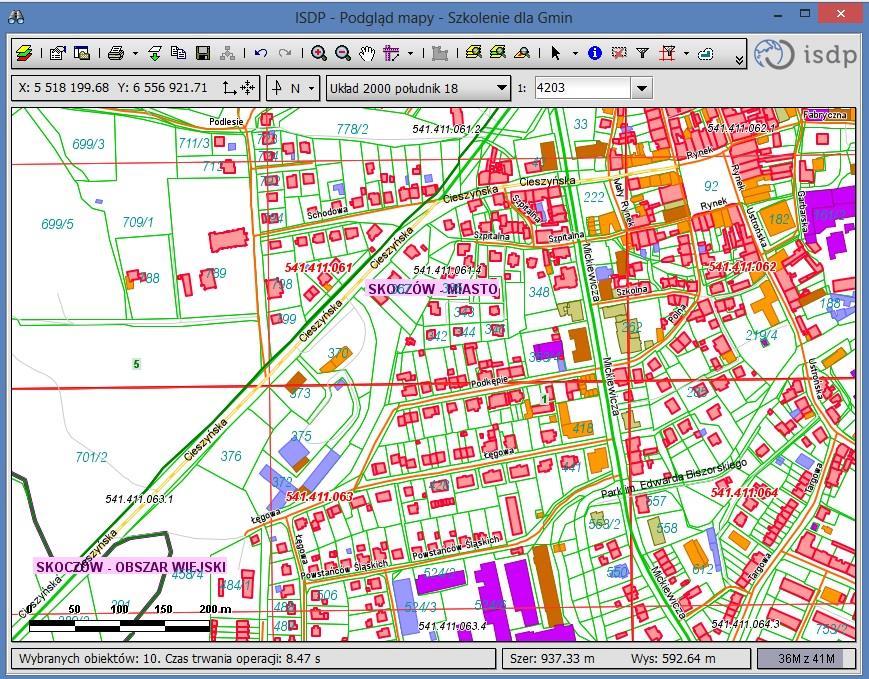

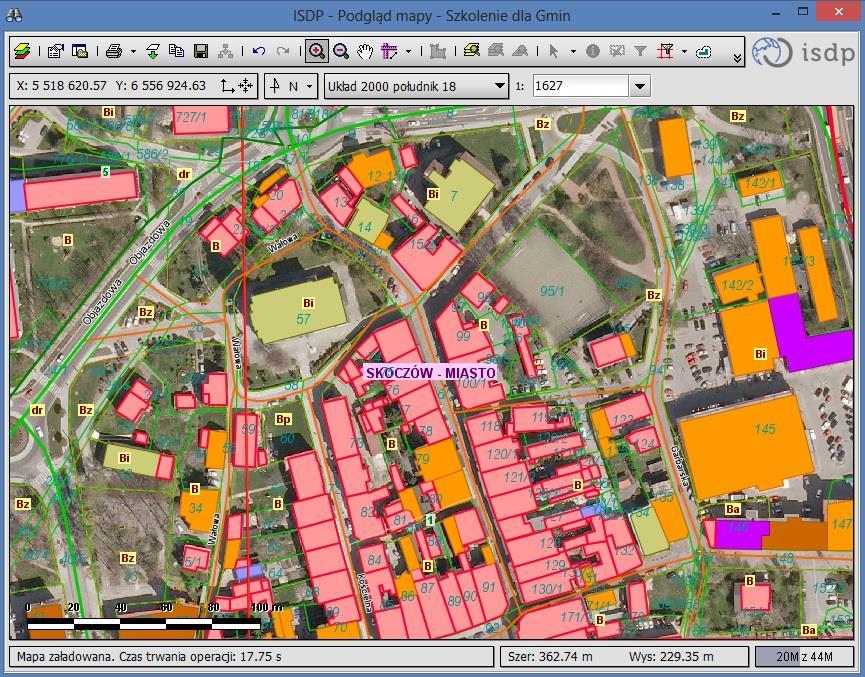

8 IV. Aplikacja podglądu mapy APM APM to zaawansowana aplikacja oparta o formularze HTML przeznaczona do szybkiego wyszukiwania i przeglądania danych z EGB. Graficznie, okno aplikacji tworzy kilka uzupełniających się funkcjonalnie obszarów. Należą do nich paski funkcyjne i informacyjne oraz pola służące do prezentacji graficznej lub edycji wybranych parametrów wyświetlania. Rys. 12. Widok przykładowego okna APM. Pasek przycisków usytuowany na górze okna, zawiera przyciski wywołujące konkretne funkcje. Pasek współrzędnych pole usytuowane pod paskiem przycisków z wyświetlanymi współrzędnymi punktu na mapie, nad którym znajduje się kursor. Zawiera również przycisk zmiany układu wyświetlania oraz odnośnik wywołujący funkcję przesunięcia mapy do zadanych współrzędnych. Pole orientacji mapy umożliwia obrót mapy w interwale co 90 stopni Starostwo Powiatowe w Cieszynie 8

9 Pasek układów umożliwia wybór układu odwzorowania mapy. Pole skali pole usytuowane z prawej strony paska współrzędnych, informujące o skali mapy i umożliwiające jej zmianę poprzez wprowadzenie wartości mianownika, lub wybranie z rozwijanej listy domyślnych wartości z przedziału od 500 do Mapa główny obszar (roboczy) aplikacji zawierający mapę oraz podziałkę kilometrową do przybliżonej oceny odległości terenowych. Pasek komunikatów pole usytuowane pod mapą z wyświetlaną informacją o czasie całkowitego oczekiwania na przeładowanie mapy oraz o liczbie wybranych obiektów. Pasek rozmiarów mapy pole usytuowane pod mapą z wyświetlaną informacją o jej rozmiarze wyrażonym w jednostkach terenowych. Pasek stanu pamięci pole informujące o bieżącym stanie wykorzystania pamięci komputera zarezerwowanej dla aplikacji. Podczas wczytywania i odświeżania danych pojawia się również pasek postępu, ilustrujący aktualny procent wczytywania mapy na stacji klienta. Interakcja użytkownika z mapą, prezentowaną w oknie podglądu, odbywa się poprzez korzystanie z rozmaitych funkcji. Wywołuje się je za pomocą przycisków umieszczonych na górnym pasku okna. Aby ułatwić korzystanie z funkcji, w momencie ustawienia wskaźnika myszy na przycisku, wyświetlona zostaje etykietka ekranowa charakteryzująca ten przycisk. Pasek zilustrowany został na poniższym rysunku. Pasek przycisków zawiera następujące pozycje (w kolejności od lewej do prawej): Legenda wywołuje okno legendy (panel warstw). Konfiguracja wywołuje okno niektórych ustawień konfiguracyjnych. Zarządzanie zestawami wywołuje okno obsługi zestawów. Wydruk mapy wywołuje okno podglądu wydruku lub jego ustawień (w zależności od skonfigurowania aplikacji) Starostwo Powiatowe w Cieszynie 9

10 Wydruk mapy (HTML) wywołuje okno podglądu wydruku do strony HTML lub jego ustawień (w zależności od skonfigurowania aplikacji). Skopiowanie mapy do schowka powoduje zapisanie w schowku aktualnego widoku mapy (przydatne przy wklejaniu obrazu mapy do innych aplikacji i dokumentów elektronicznych). Zapis obrazu mapy do pliku wywołuje okno umożliwiające wybór miejsca oraz formatu zapisu aktualnego widoku mapy w postaci rastra (bmp, jpg, png, tif oraz GeoTIFF). Eksport do formatu wektorowego powoduje wywołanie zaawansowanych funkcji eksportu do formatu wektorowego. Wyrysy i wypisy umożliwia przejście do okna wyboru rodzaju wypisu bądź wyrysu (EGiB, PZP, Oferta inwestycyjna). Cofnij przywraca poprzedni obraz mapy i ustawienia legendy. Ponów ponawia obraz mapy i ustawienia legendy sprzed przywrócenia. Powiększanie mapy przełącza aplikację w tryb powiększania. Pomniejszanie mapy przełącza aplikację w tryb pomniejszania. Przesuwanie mapy przełącza aplikację w tryb przesuwania. Linijka przełącza aplikację w tryb pomiaru odległości lub powierzchni. Edycja obiektów przełącza aplikację w tryb edycji obiektów wybranej warstwy. Dopasowanie do widocznych warstw dopasowuje granice wyświetlanego obszaru do obiektów wszystkich widocznych warstw. Dopasowanie do wybranych warstw dopasowuje granice wyświetlanego obszaru do obiektów wszystkich wybranych w Legendzie warstw. Dopasowanie do selekcji dopasowuje granice wyświetlanego obszaru do wszystkich obiektów wybranych w wyniku dowolnej funkcji selekcji. Selekcja obiektów rozwija podręczne menu, umożliwiając wybór rodzaju selekcji (przez wskazanie: punktem, prostokątem, okręgiem, wielokątem lub łamaną). Lista wybranych obiektów wyświetla okno selekcji z atrybutami wybranych obiektów. Usunięcie selekcji likwiduje zaznaczenie obiektów wybranych w wyniku dowolnej funkcji selekcji. Selekcja obiektów za pomocą atrybutów wywołuje okno konstruktora zapytań logicznych. Selekcja działek wyświetla okno zaawansowanego wyboru działek. Selekcja budynków wyświetla okno zaawansowanego wyboru budynków. Wyszukiwanie lokali wyświetla okno zaawansowanego wyszukiwania lokali. Buforowanie wywołuje okno tworzenia bufora. Wyświetlanie okna podziału sekcyjnego wywołuje panel umożliwiający nawigację po mapie z uwzględnieniem podziałów sekcyjnych. Wyszukiwanie ulic wywołuje okno listy ulic w celu szybkiego dopasowania granic wyświetlanego obszaru do jednej z nich Starostwo Powiatowe w Cieszynie 10

11 Pokazanie/ukrycie okna miniatury wywołuje okno miniatury, ułatwiającej lokalizację oglądanego fragmentu mapy na tle wszystkich danych. Rejestracja zgłoszeń błędów wywołuje okno rejestracji zgłoszeń błędów i braków Starostwo Powiatowe w Cieszynie 11

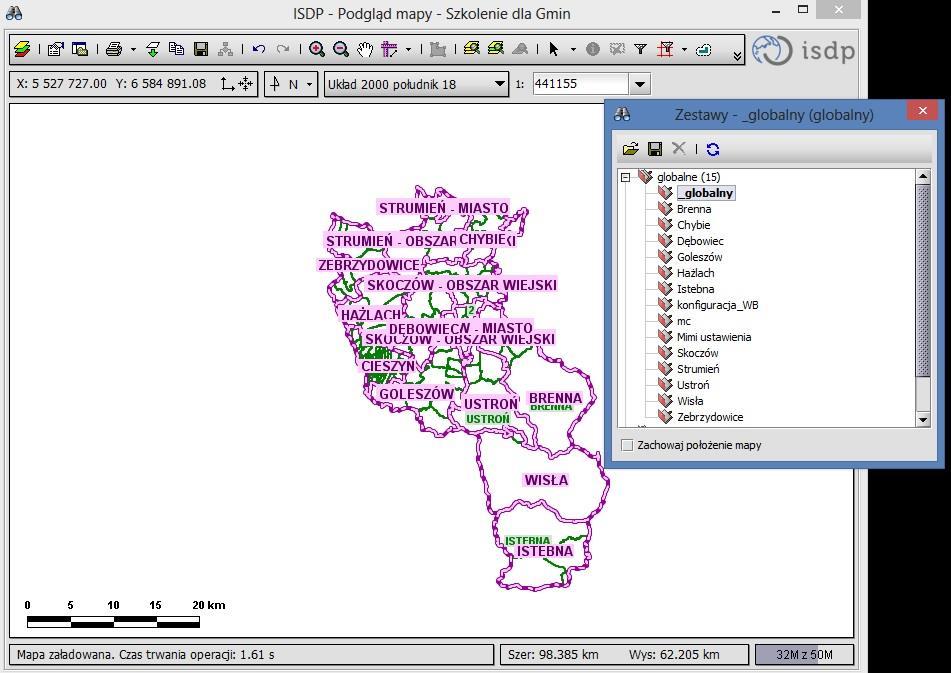

12 V. Funkcjonalności zaawansowane 1. Predefiniowane zestawy warstw Po wywołaniu aplikacji podglądu mapy standardowo uruchamia się ona z widokiem zdefiniowanym w zestawie globalnym o nazwie _globalny. Rys. 13. Widok mapy wywołanej z zestawem globalnym _globalny. W systemie można zdefiniować prekonfigurowane zestawy na trzech poziomach: globalnym, użytkownika i tymczasowym. Zestawy globalne konfigurowane są przez Administratora SIP. Pozostałe dwa mogą być definiowane przez każdego z użytkowników samodzielnie. W konfiguracji zestawu zapisywane są m.in. następujące parametry: położenie i skala mapy, zawartość i ustawienia legendy mapy, zastosowana symbolika obiektów. Rys. 14. Widok mapy wywołanej z zestawem globalnym Skoczów Starostwo Powiatowe w Cieszynie 12

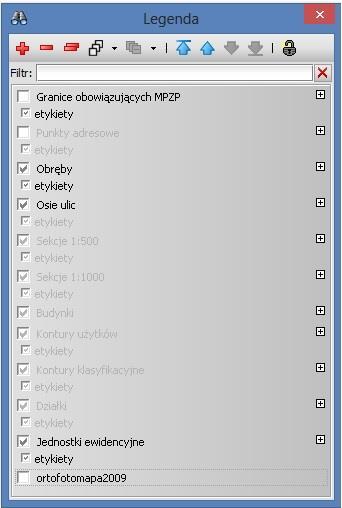

13 W systemie zdefiniowano dla każdej z Gmin zestaw globalny ze skonfigurowanym widokiem na całość obszaru danej gminy. Wszystkie zestawy globalne gmin posiadają analogiczne skonfigurowany wykaz warstw w panelu legendy mapy. Zwykły użytkownik ma dostęp do wszystkich zestawów globalnych, bez możliwości ich usunięcia z listy zestawów. Rys. 15. Widok legendy mapy w zestawie globalnym Skoczów. Zestawy użytkownika zapisywane są w systemie i widoczne tylko dla użytkownika, przez którego zostały utworzone. Są one widoczne po wyjściu (wylogowaniu) i wejściu (ponownym zalogowaniu) do systemu. Mogą służyć na przykład dla zapisania widoku mapy dla procedowanej sprawy przez dłuższy czas (kilka dni) lub dla charakterystycznych, często wywoływanych obszarów gminy (np. widoki dla poszczególnych obrębów ewidencyjnych). Rys. 16. Widok mapy w zestawie użytkownika Skoczów-obr Starostwo Powiatowe w Cieszynie 13

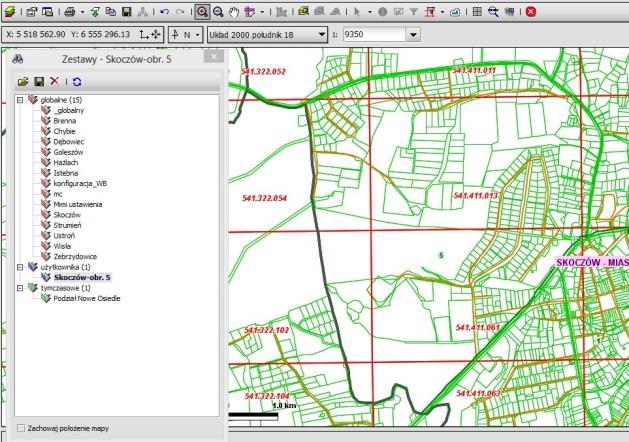

14 Zestawy tymczasowe nie są zapisywane na stałe w systemie i są usuwane wraz z wylogowaniem się użytkownika z systemu. Mogą służyć na przykład dla zapisania widoku mapy dla procedowanej sprawy dotyczącej wielu oddalonych od siebie obszarów (poszczególne lokalizacje zapisane będą wówczas jako kolejne zestawy tymczasowe). Korzystanie z zestawów tymczasowych pozwala uniknąć także tworzenia nadmiernej ilości zestawów użytkownika (długa lista zestawów utrudnia korzystanie z niej). Rys. 17. Widok mapy w zestawie tymczasowym Podział Nowe Osiedle. 2. Zarządzanie legendą mapy Wykaz warstw tematycznych wczytanych do aplikacji prezentowany jest w legendzie mapy. Użytkownik, bez względu na wybrany zestaw, ma możliwość w sposób dowolny definiować zawartość wyświetlanej mapy w ramach bieżącej sesji pracy z systemem. Do tego celu służą narzędzia dostępne w panelu legendy: dodawanie i usuwanie warstw, ukrywanie i pokazywanie załadowanych warstw na mapie, rozwijanie i zwijanie legendy mapy, blokowanie mapy przed przeładowaniem. Dodawanie warstw do legendy mapy możliwe jest pojedynczo, grupami (poprzez użycie klawisza SHIFT) oraz w sposób mieszany pojedynczo i grupami (poprzez użycie klawisza CTRL i SHIFT). Usuwanie warstw z legendy mapy możliwe jest pojedynczo (zawsze tylko aktywna warstwa zaznaczona obwódką na panelu legendy) oraz globalnie (usuniecie wszystkich warstw z legendy) Starostwo Powiatowe w Cieszynie 14

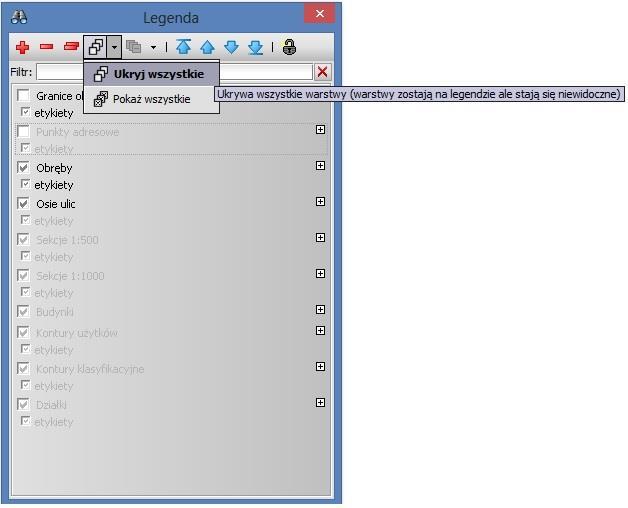

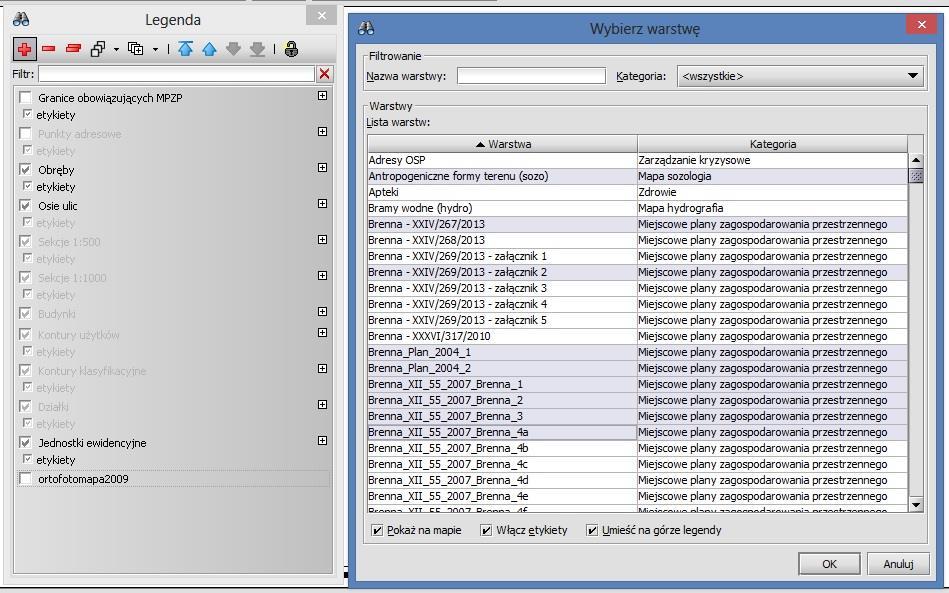

15 Rys. 18. Dodawanie warstw do legendy mapy równocześnie pojedynczo i grupami. W panelu legendy dostępne są dwa przeciwstawne narzędzia do zarządzania widocznością warstw ma mapie. Poprzez wybór właściwego narzędzia możliwe jest ukrycie wszystkich warstw lub włączenie wszystkich warstw na mapie jednocześnie. Rys. 19. Narzędzia zarządzania widocznością warstw na mapie. W trakcie pracy z ISDP, szczególnie gdy załadowanych jest dużo warstw tematycznych i legenda mapy posiada znaczną długość, przydatne są narzędzia do zwijania i rozwijania legendy mapy. Są to dwa przyciski o przeciwstawnej funkcjonalności. Poprzez wybór właściwego narzędzia możliwe jest zwinięcie wszystkich pozycji w legendzie mapy (ukrycie Starostwo Powiatowe w Cieszynie 15

16 reprezentacji graficznej obiektów, ukrycie warstw wchodzących w skład grup warstw) lub rozwinięcie warstw lub wszystkich pozycji w legendzie mapy jednocześnie. Rys. 20. Narzędzia zwijania i rozwijania legendy mapy. W przypadku, gdy użytkownik nie chce dokonywać operacji globalnych (na wszystkich warstwach jednocześnie) w legendzie mapy, może wykorzystać narzędzie blokowania mapy przed przeładowaniem. Po jego włączeniu możliwe są operacje ukrywania i pokazywania załadowanych warstw oraz rozwijania i zwijania legendy dla dowolnej liczby pojedynczych pozycji w legendzie mapy zgodnie z preferencjami użytkownika. Należy pamiętać, że zmiany na mapie zostaną wprowadzone dopiero po zwolnieniu przycisku kłódki (nastapi odświeżenie / przerysowanie widoku mapy). Rys. 21. Narzędzia blokowania mapy przez przeładowaniem. 3. Wyszukiwanie logiczne obiektów Wyszukiwanie logiczne obiektów ma zastosowanie w przypadku potrzeby wyszukania i/lub selekcji (zaznaczenia) jednego lub wielu obiektów przy pomocy zapisanych w bazie atrybutów opisowych tych obiektów. Przeglądając pojedynczo obiekty ma mapie i wywołując ich atrybuty opisowe użytkownik często nie jest w stanie wyszukać wszystkich obiektów spełniających żądane kryterium lub też realizacja takiego wyszukiwania trwałaby bardzo długo. W takim przypadku można posłużyć się selekcją logiczną. Rys. 22. Panel selekcji logicznej. Panel selekcji logicznej pozwala na realizację nietrywialnych zapytań do bazy danych systemu, także złożonych z wielu kryteriów. Użytkownik ma też możliwość zapisania utworzonego zapytania do pliku w celu ponownego wywołania go w dowolnym momencie, nawet po ponownym zalogowaniu się do systemu Starostwo Powiatowe w Cieszynie 16

17 Realizując zapytanie logiczne wykonać należy co do zasady następujące kroki: (1) wybrać z listy atrybut, po którym nastąpi wyszukiwanie obiektów, (2) wybrać z listy operator logiczny zastosowany w zapytaniu, (3) wybrać z listy lub wpisać wartość (ciąg znaków, liczbę, itp.), która będzie wyszukiwana, (4a) dodać zapytanie do okna zapytań (4b), (5) wywołać zapytanie b 4a 5 Rys. 23. Panel selekcji logicznej kroki realizacji zapytania. Selekcja logiczna umożliwia dodatkowo wyszukiwanie obiektów, które nie posiadają reprezentacji graficznej (nie są widoczne na mapie). Sytuacja taka może mieć miejsce, gdy z jakiś przyczyn obiekt danej warstwy tematycznej choć został zasilony do systemu nie zostaje zwizualizowany. Przykładem może być warstwa Apteki, która jest co roku zasilana do ISDP poprzez plik EXCEL w celu zaktualizowania informacji o dyżurujących aptekach na terenie powiatu. Każda z aptek posiada określony w pliku EXCEL adres, po którym następuje automatyczne geokodowanie (wizualizacja) obiektów na mapie w chwili ich zasilenia do ISDP. id lp nazwa adr_ulica adr_nr adr_mieszk adr_kod adr_miejsc 3 3. Na Trakcie 4 4. U Miłosiernych Władysława Szybińskiego plac ks. Józefa Londzina Cieszyn Cieszyn 5 5. Moja Apteka Rynek Cieszyn 6 6. Na Starówce Mennicza Cieszyn 7 7. Na Banotówce Generała Józefa Hallera Cieszyn 8 8. Medea 3 Frysztacka Cieszyn Rys. 24. Fragment pliku EXCEL zawierającego dane aktualizacyjne dla warstwy Apteki z zaznaczonymi danymi geokodującymi Starostwo Powiatowe w Cieszynie 17

18 W przypadku, gdy na warstwie Punkty adresowe brak jest obiektu odpowiadającego adresowi danej apteki (np. z powodu nieaktualnej bazy adresowej w systemie), wówczas obiekt pomimo zasilenia do bazy danych systemu nie zostanie wyświetlony na mapie nie zostanie mu nadana geomertia. Wyszukiwanie obiektów bez geometrii wykonać można zadając zapytanie logiczne wskazane na zrzucie poniżej. Rys. 25. Zapytanie logiczne o obiekty na warstwie Apteki nie posiadające geometrii. Analogiczne działanie wykonać można dla dowolnej warstwy tematycznej w celu przekonania się o tym, czy istnieją obiekty nie zgeokodowane, ile ich jest i jakie posiadają atrybuty. Może ono być wykorzystywane w celu kontroli poprawności zasilania (aktualizacji) danych do ISDP metodami wsadowymi (np. poprzez pliki EXCEL). W podanym przykładzie tabela wynikowa aptek bez geometrii wygląda jak na zrzucie poniżej. Rys. 26. Fragment tabeli z wyszukanymi obiektami na warstwie Apteki nie posiadającymi geometrii Starostwo Powiatowe w Cieszynie 18

19 4. Wyszukiwanie punktów adresowych Innym przykładem zapytania logicznego jest wyszukiwanie punktów adresowych przynależących do konkretnej ulicy w danej miejscowości. Jest to zapytanie złożone, gdyż wymaga zadania dwóch warunków logicznych w jednym zapytaniu: (1) warunek dotyczący nazwy ulicy oraz (2) warunek dotyczący nazwy miejscowości. Budując złożone zapytania logiczne należy pamiętać o użyciu właściwego operatora (3) Rys. 27. Przykładowa złożona selekcja logiczna na warstwie Punkty adresowe. 5. Wyszukiwanie dróg i ulic Do wyszukiwania obiektów na warstwie tematycznej Osie ulic wykorzystać można opisywany wcześniej panel selekcji logicznej lub dedykowane, uproszczone narzędzie systemowe. Różnica polega na tym, że to drugie narzędzie umożliwia wyszukiwanie wyłącznie poprzez nazwę ulicy. Rys. 28. Panel wyszukiwania ulic. Jeżeli na warstwie ulic znajduje się więcej niż jeden obiekt posiadający wskazaną nazwę, wówczas wynikiem wyszukiwania będzie lista wszystkich tych obiektów (w powyższym przykładzie wszystkie ulice Akacjowe na terenie powiatu cieszyńskiego) Starostwo Powiatowe w Cieszynie 19

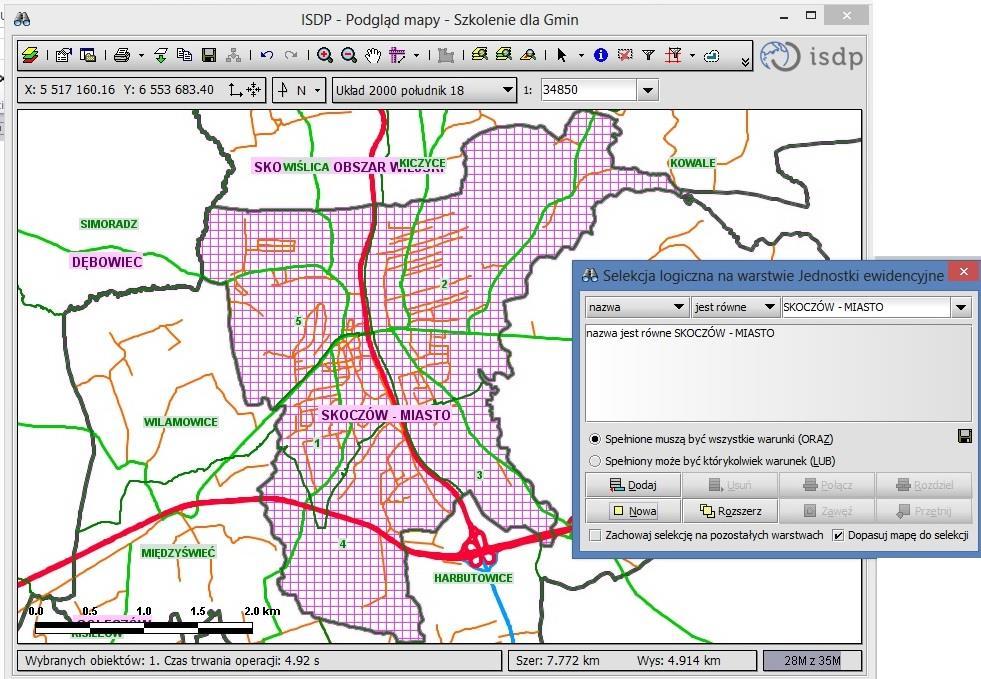

20 Selekcję logiczną można wykorzystać natomiast na przykład do wyszukania wszystkich odcinków ulic o tej samej nazwie znajdujących się w obrębie danej miejscowości. Jako przykład posłużyć może ulica Cieszyńska w Skoczowie. W tym celu należy dokonać złożenia dwóch selekcji logicznych na dwóch różnych warstwach tematycznych: Jednostki ewidencyjne oraz Osie ulic. W pierwszej kolejności należy dokonać selekcji logicznej na warstwie Jednostki ewidencyjne wybierając obiekt o nazwie SKOCZÓW MIASTO. Rys. 29. Wynik selekcji obiektu SKOCZÓW MIASTO. Następnie należy wykonać drugą selekcję logiczną na warstwie Osie ulic wybierając obiekt o nazwie Cieszyńska. Wywołując zapytanie zamiast polecenia Nowa należy wybrać Zawęź. W ten sposób wyniki selekcji na warstwie Osie ulic zostaną zawężone do obszaru ograniczonego przez granice miasta Skoczów (wynik selekcji na warstwie Jednostki ewidencyjne ). Rys. 30. Selekcja na warstwie Osie ulic poprzez zawężenie selekcją z warstwy Jednostki ewidencyjne Starostwo Powiatowe w Cieszynie 20

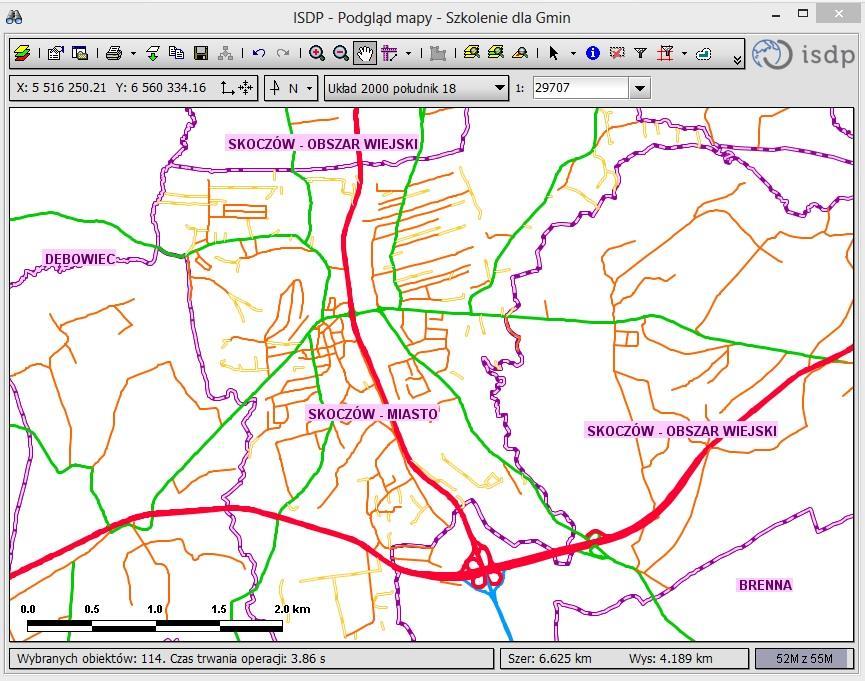

21 Wynik wykonanej analizy pokazano na poniższym zrzucie. ilość znalezionych odcinków ulicy Rys. 31. Wynik analizy logicznej: odcinki ulicy Cieszyńskiej na terenie miasta Skoczów. W podobny sposób można wyszukać na przykład wszystkie ulice (drogi) znajdujące się w danej miejscowości (gminie) posiadające określone następujące parametry: kategorię zarządzania, klasę, rodzaj nawierzchni, priorytet odśnieżania, szerokość nawierzchni i inne. Rys. 32. Wynik selekcji odcinków dróg o rodzaju nawierzchni określonym jako grunt naturalny na terenie miasta Skoczów Starostwo Powiatowe w Cieszynie 21

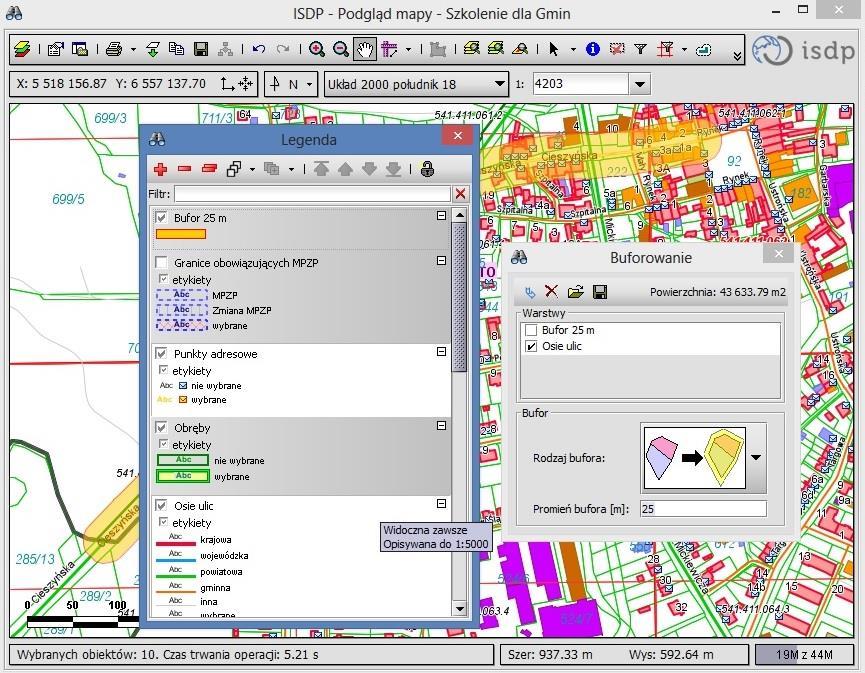

22 Należy pamiętać, że możliwości analityczne ograniczone są jakością i aktualnością danych zasilonych do systemu. 6. Zastosowanie buforów - wyszukiwanie obiektów w otoczeniu W przypadku potrzeby wyszukania / selekcji obiektów jednej warstwy tematycznej w oparciu o zależności przestrzenne w odniesieniu do obiektów innej warstwy tematycznej do dyspozycji użytkownika ISDP jest narzędzie tworzenia buforów. Przykładem tego typu analizy jest wyszukiwanie punktów adresowych znajdujących się w odległości 25 m od osi wybranej ulicy. W przedmiotowym przykładzie w celu odnalezienia wszystkich odcinków ulicy Cieszyńskiej w Skoczowie posłużono się przykładem analizy logicznej z rozdziału 5. Po uzyskaniu wyniku analizy zaprezentowanego na rys. 23 wywołano narzędzie zakładania buforów. W okienko Promień bufora wprowadzono wartość 25 i wciśnięto ENTER. Wynik tego działania zaprezentowano na zrzucie poniżej. Zwrócić należy uwagę, że wynikiem działania analizowanej operacji jest wrysowanie na mapie obszaru objętego buforem oraz dodanie do legendy mapy nowej warstwy o domyślnej nazwie Bufor 25 m. Warstwa ta ma charakter tymczasowy (zostanie usunięta z systemu po zamknięciu mapy), natomiast w ramach danej sesji może być wykorzystywana do analiz, tak jak każda inna warstwa tematyczna. Warstwę Bufor 25 m można także zapisać do pliku na przykład SHP/DBF i wykorzystywać w późniejszym czasie wielokrotnie do różnorodnych analiz. Rys. 33. Wygląd mapy po założeniu bufora 25 m odcinki ulicy Cieszyńskiej w Skoczowie. W drugim kroku omawianej analizy wykonane będzie wyszukanie wszystkich obiektów z warstwy Punkty adresowe leżących wewnątrz wyznaczonego obszaru bufora Starostwo Powiatowe w Cieszynie 22

23 Rys. 34. Wynik selekcji punktów adresowych wewnątrz bufora. Opracował: dr Jacek Kozłowski GEOINFO, Brenna Starostwo Powiatowe w Cieszynie 23
