1 PROJEKTOWANIE ARCHITEKTONICZNE Mgr inż. arch. Elżbieta Podwińska Rzeszów ul. Broniewskiego 28/7 OBIEKT: RENOWACJA HALLU I KLATKI SCHODOWEJ W BUDYNKU WOJEWÓDZKIEJ I MIEJSKIEJ BIBLIOTEKI PUBLICZNEJ ADRES: UL. SOKOŁA 13, RZESZÓW, DZ. NR 840 OBR 207 FAZA: INWESTOR: PROJEKT WYKONAWCZY ARCHITEKTURY WOJEWÓDZKA I MIEJSKA BOBLIOTEKA PUBLICZNA RZESZÓW UL. SOKOŁA 13 DATA OPRACOWANIA: LUTY 2010 PROJEKTANCI Imię i nazwisko Nr upr. bud. Podpis mgr inż. arch. ELŻBIETA PODWIŃSKA tech. arch. JADWIGA SZOZDA A-13/93 architektoniczna A-32/88 architektoniczna

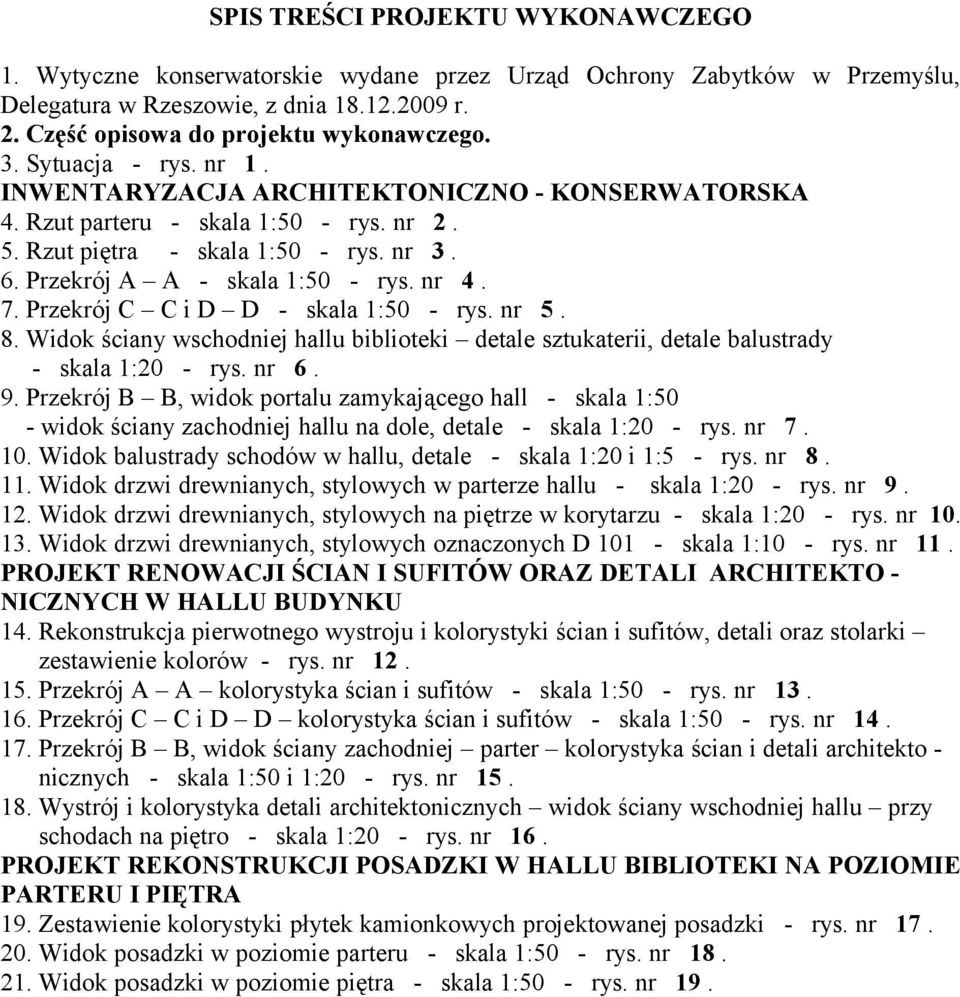

2 SPIS TREŚCI PROJEKTU WYKONAWCZEGO 1. Wytyczne konserwatorskie wydane przez Urząd Ochrony Zabytków w Przemyślu, Delegatura w Rzeszowie, z dnia r. 2. Część opisowa do projektu wykonawczego. 3. Sytuacja - rys. nr 1. INWENTARYZACJA ARCHITEKTONICZNO - KONSERWATORSKA 4. Rzut parteru - skala 1:50 - rys. nr Rzut piętra - skala 1:50 - rys. nr Przekrój A A - skala 1:50 - rys. nr Przekrój C C i D D - skala 1:50 - rys. nr Widok ściany wschodniej hallu biblioteki detale sztukaterii, detale balustrady - skala 1:20 - rys. nr Przekrój B B, widok portalu zamykającego hall - skala 1:50 - widok ściany zachodniej hallu na dole, detale - skala 1:20 - rys. nr Widok balustrady schodów w hallu, detale - skala 1:20 i 1:5 - rys. nr Widok drzwi drewnianych, stylowych w parterze hallu - skala 1:20 - rys. nr Widok drzwi drewnianych, stylowych na piętrze w korytarzu - skala 1:20 - rys. nr Widok drzwi drewnianych, stylowych oznaczonych D skala 1:10 - rys. nr 11. PROJEKT RENOWACJI ŚCIAN I SUFITÓW ORAZ DETALI ARCHITEKTO - NICZNYCH W HALLU BUDYNKU 14. Rekonstrukcja pierwotnego wystroju i kolorystyki ścian i sufitów, detali oraz stolarki zestawienie kolorów - rys. nr Przekrój A A kolorystyka ścian i sufitów - skala 1:50 - rys. nr Przekrój C C i D D kolorystyka ścian i sufitów - skala 1:50 - rys. nr Przekrój B B, widok ściany zachodniej parter kolorystyka ścian i detali architekto - nicznych - skala 1:50 i 1:20 - rys. nr Wystrój i kolorystyka detali architektonicznych widok ściany wschodniej hallu przy schodach na piętro - skala 1:20 - rys. nr 16. PROJEKT REKONSTRUKCJI POSADZKI W HALLU BIBLIOTEKI NA POZIOMIE PARTERU I PIĘTRA 19. Zestawienie kolorystyki płytek kamionkowych projektowanej posadzki - rys. nr Widok posadzki w poziomie parteru - skala 1:50 - rys. nr Widok posadzki w poziomie piętra - skala 1:50 - rys. nr 19.

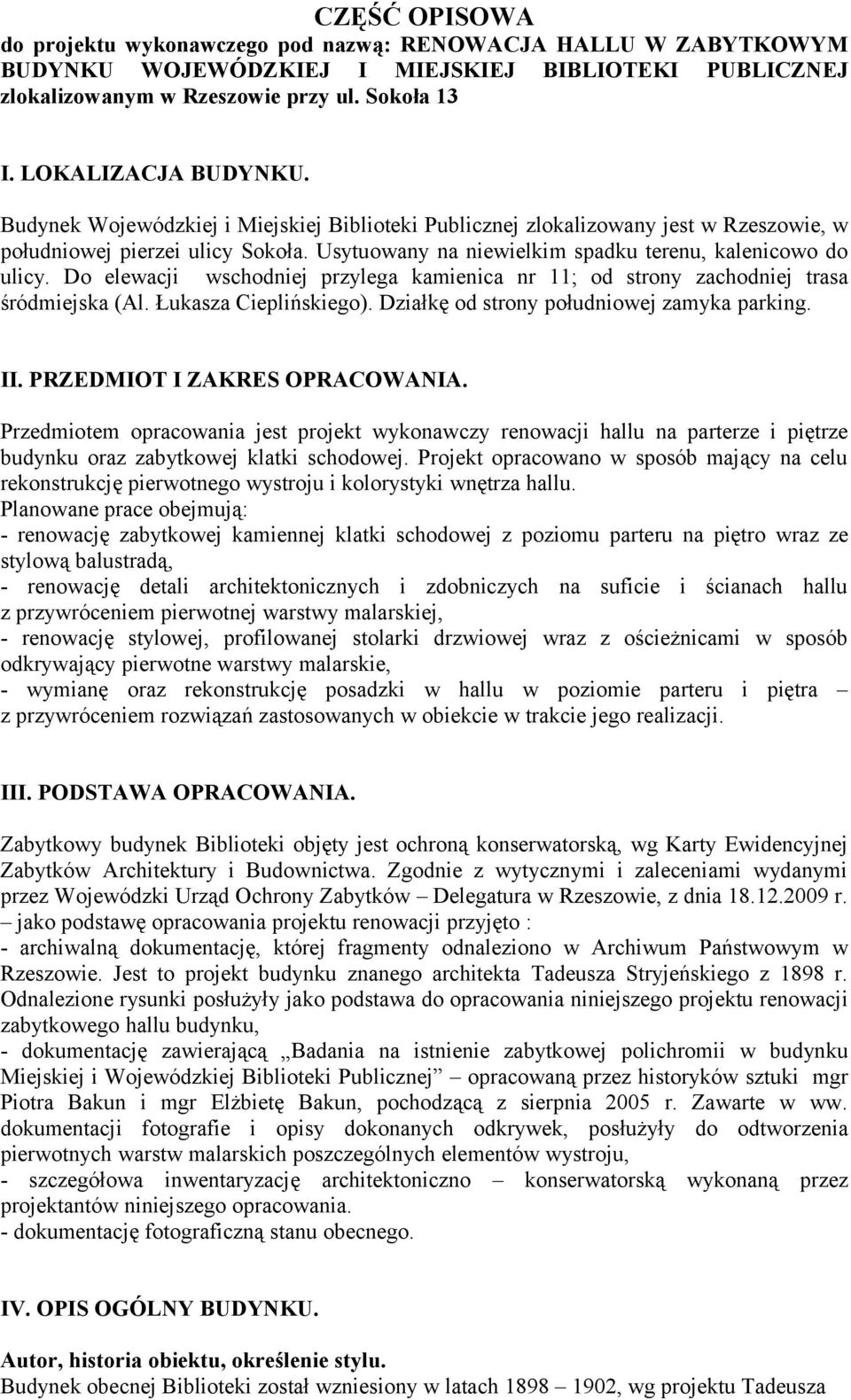

3 CZĘŚĆ OPISOWA do projektu wykonawczego pod nazwą: RENOWACJA HALLU W ZABYTKOWYM BUDYNKU WOJEWÓDZKIEJ I MIEJSKIEJ BIBLIOTEKI PUBLICZNEJ zlokalizowanym w Rzeszowie przy ul. Sokoła 13 I. LOKALIZACJA BUDYNKU. Budynek Wojewódzkiej i Miejskiej Biblioteki Publicznej zlokalizowany jest w Rzeszowie, w południowej pierzei ulicy Sokoła. Usytuowany na niewielkim spadku terenu, kalenicowo do ulicy. Do elewacji wschodniej przylega kamienica nr 11; od strony zachodniej trasa śródmiejska (Al. Łukasza Cieplińskiego). Działkę od strony południowej zamyka parking. II. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt wykonawczy renowacji hallu na parterze i piętrze budynku oraz zabytkowej klatki schodowej. Projekt opracowano w sposób mający na celu rekonstrukcję pierwotnego wystroju i kolorystyki wnętrza hallu. Planowane prace obejmują: - renowację zabytkowej kamiennej klatki schodowej z poziomu parteru na piętro wraz ze stylową balustradą, - renowację detali architektonicznych i zdobniczych na suficie i ścianach hallu z przywróceniem pierwotnej warstwy malarskiej, - renowację stylowej, profilowanej stolarki drzwiowej wraz z ościeżnicami w sposób odkrywający pierwotne warstwy malarskie, - wymianę oraz rekonstrukcję posadzki w hallu w poziomie parteru i piętra z przywróceniem rozwiązań zastosowanych w obiekcie w trakcie jego realizacji. III. PODSTAWA OPRACOWANIA. Zabytkowy budynek Biblioteki objęty jest ochroną konserwatorską, wg Karty Ewidencyjnej Zabytków Architektury i Budownictwa. Zgodnie z wytycznymi i zaleceniami wydanymi przez Wojewódzki Urząd Ochrony Zabytków Delegatura w Rzeszowie, z dnia r. jako podstawę opracowania projektu renowacji przyjęto : - archiwalną dokumentację, której fragmenty odnaleziono w Archiwum Państwowym w Rzeszowie. Jest to projekt budynku znanego architekta Tadeusza Stryjeńskiego z 1898 r. Odnalezione rysunki posłużyły jako podstawa do opracowania niniejszego projektu renowacji zabytkowego hallu budynku, - dokumentację zawierającą Badania na istnienie zabytkowej polichromii w budynku Miejskiej i Wojewódzkiej Biblioteki Publicznej opracowaną przez historyków sztuki mgr Piotra Bakun i mgr Elżbietę Bakun, pochodzącą z sierpnia 2005 r. Zawarte w ww. dokumentacji fotografie i opisy dokonanych odkrywek, posłużyły do odtworzenia pierwotnych warstw malarskich poszczególnych elementów wystroju, - szczegółowa inwentaryzację architektoniczno konserwatorską wykonaną przez projektantów niniejszego opracowania. - dokumentację fotograficzną stanu obecnego. IV. OPIS OGÓLNY BUDYNKU. Autor, historia obiektu, określenie stylu. Budynek obecnej Biblioteki został wzniesiony w latach , wg projektu Tadeusza

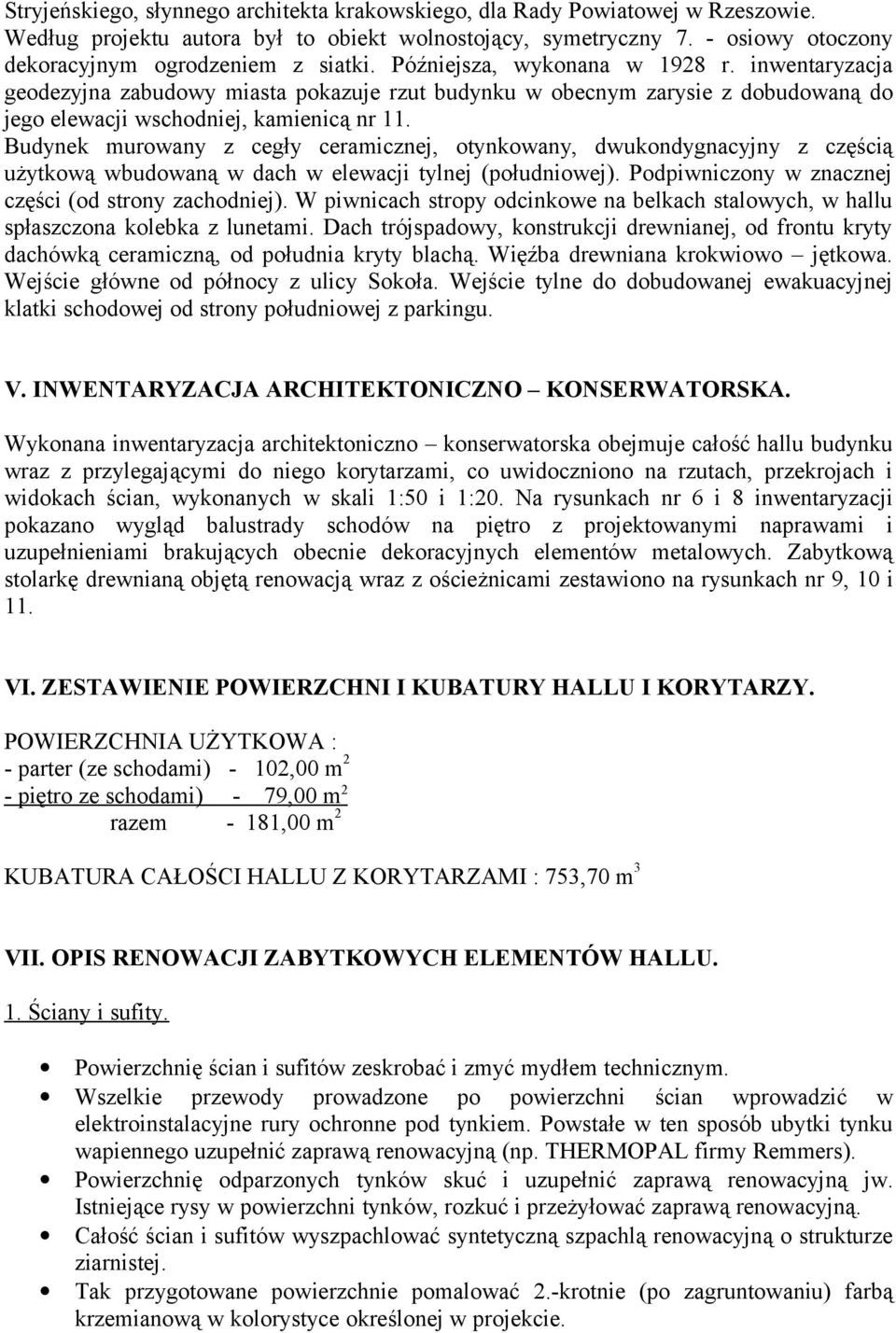

4 Stryjeńskiego, słynnego architekta krakowskiego, dla Rady Powiatowej w Rzeszowie. Według projektu autora był to obiekt wolnostojący, symetryczny 7. - osiowy otoczony dekoracyjnym ogrodzeniem z siatki. Późniejsza, wykonana w 1928 r. inwentaryzacja geodezyjna zabudowy miasta pokazuje rzut budynku w obecnym zarysie z dobudowaną do jego elewacji wschodniej, kamienicą nr 11. Budynek murowany z cegły ceramicznej, otynkowany, dwukondygnacyjny z częścią użytkową wbudowaną w dach w elewacji tylnej (południowej). Podpiwniczony w znacznej części (od strony zachodniej). W piwnicach stropy odcinkowe na belkach stalowych, w hallu spłaszczona kolebka z lunetami. Dach trójspadowy, konstrukcji drewnianej, od frontu kryty dachówką ceramiczną, od południa kryty blachą. Więźba drewniana krokwiowo jętkowa. Wejście główne od północy z ulicy Sokoła. Wejście tylne do dobudowanej ewakuacyjnej klatki schodowej od strony południowej z parkingu. V. INWENTARYZACJA ARCHITEKTONICZNO KONSERWATORSKA. Wykonana inwentaryzacja architektoniczno konserwatorska obejmuje całość hallu budynku wraz z przylegającymi do niego korytarzami, co uwidoczniono na rzutach, przekrojach i widokach ścian, wykonanych w skali 1:50 i 1:20. Na rysunkach nr 6 i 8 inwentaryzacji pokazano wygląd balustrady schodów na piętro z projektowanymi naprawami i uzupełnieniami brakujących obecnie dekoracyjnych elementów metalowych. Zabytkową stolarkę drewnianą objętą renowacją wraz z ościeżnicami zestawiono na rysunkach nr 9, 10 i 11. VI. ZESTAWIENIE POWIERZCHNI I KUBATURY HALLU I KORYTARZY. POWIERZCHNIA UŻYTKOWA : - parter (ze schodami) - 102,00 m 2 - piętro ze schodami) - 79,00 m 2 razem - 181,00 m 2 KUBATURA CAŁOŚCI HALLU Z KORYTARZAMI : 753,70 m 3 VII. OPIS RENOWACJI ZABYTKOWYCH ELEMENTÓW HALLU. 1. Ściany i sufity. Powierzchnię ścian i sufitów zeskrobać i zmyć mydłem technicznym. Wszelkie przewody prowadzone po powierzchni ścian wprowadzić w elektroinstalacyjne rury ochronne pod tynkiem. Powstałe w ten sposób ubytki tynku wapiennego uzupełnić zaprawą renowacyjną (np. THERMOPAL firmy Remmers). Powierzchnię odparzonych tynków skuć i uzupełnić zaprawą renowacyjną jw. Istniejące rysy w powierzchni tynków, rozkuć i przeżyłować zaprawą renowacyjną. Całość ścian i sufitów wyszpachlować syntetyczną szpachlą renowacyjną o strukturze ziarnistej. Tak przygotowane powierzchnie pomalować 2.-krotnie (po zagruntowaniu) farbą krzemianową w kolorystyce określonej w projekcie.

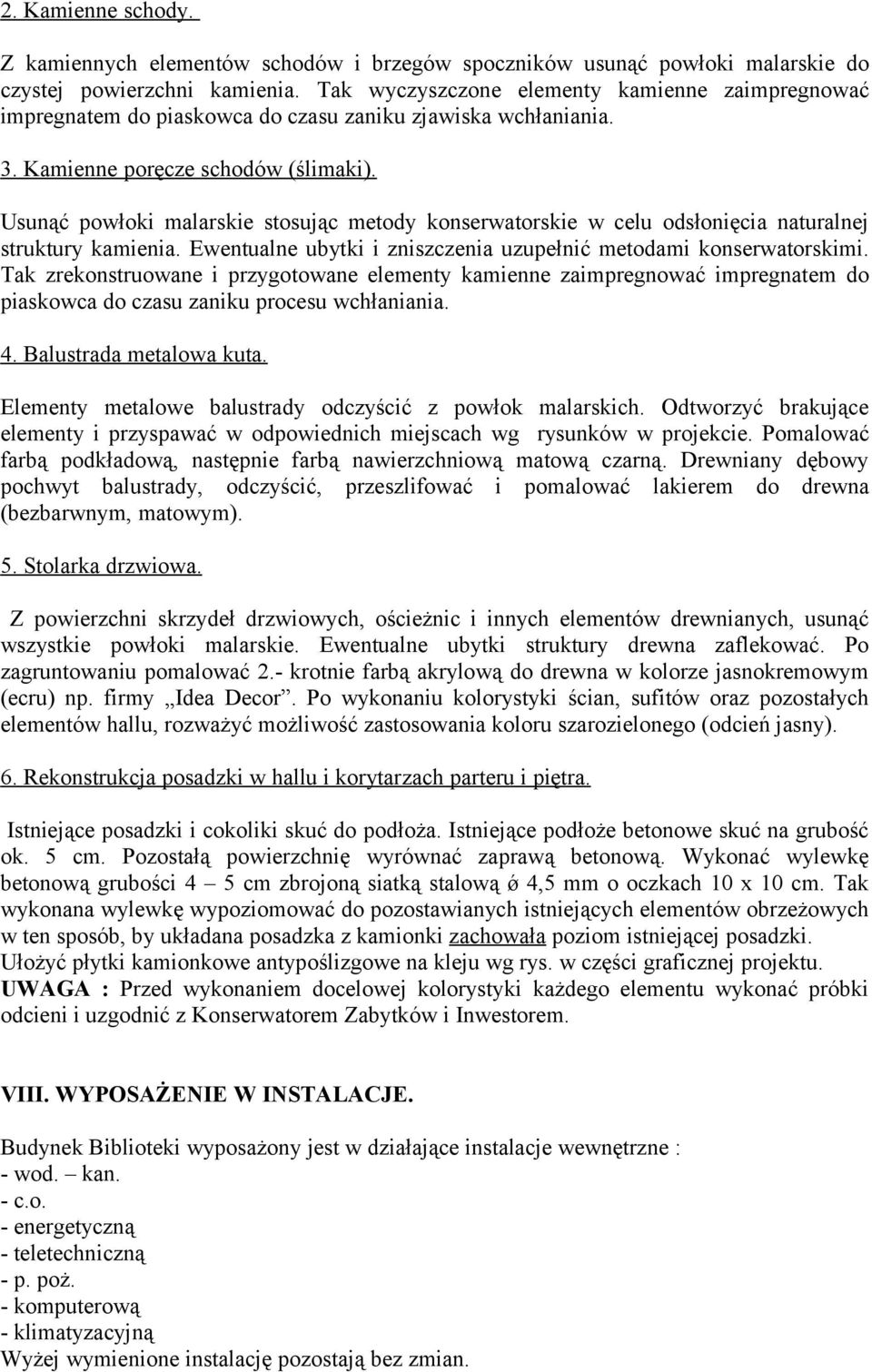

5 2. Kamienne schody. Z kamiennych elementów schodów i brzegów spoczników usunąć powłoki malarskie do czystej powierzchni kamienia. Tak wyczyszczone elementy kamienne zaimpregnować impregnatem do piaskowca do czasu zaniku zjawiska wchłaniania. 3. Kamienne poręcze schodów (ślimaki). Usunąć powłoki malarskie stosując metody konserwatorskie w celu odsłonięcia naturalnej struktury kamienia. Ewentualne ubytki i zniszczenia uzupełnić metodami konserwatorskimi. Tak zrekonstruowane i przygotowane elementy kamienne zaimpregnować impregnatem do piaskowca do czasu zaniku procesu wchłaniania. 4. Balustrada metalowa kuta. Elementy metalowe balustrady odczyścić z powłok malarskich. Odtworzyć brakujące elementy i przyspawać w odpowiednich miejscach wg rysunków w projekcie. Pomalować farbą podkładową, następnie farbą nawierzchniową matową czarną. Drewniany dębowy pochwyt balustrady, odczyścić, przeszlifować i pomalować lakierem do drewna (bezbarwnym, matowym). 5. Stolarka drzwiowa. Z powierzchni skrzydeł drzwiowych, ościeżnic i innych elementów drewnianych, usunąć wszystkie powłoki malarskie. Ewentualne ubytki struktury drewna zaflekować. Po zagruntowaniu pomalować 2.- krotnie farbą akrylową do drewna w kolorze jasnokremowym (ecru) np. firmy Idea Decor. Po wykonaniu kolorystyki ścian, sufitów oraz pozostałych elementów hallu, rozważyć możliwość zastosowania koloru szarozielonego (odcień jasny). 6. Rekonstrukcja posadzki w hallu i korytarzach parteru i piętra. Istniejące posadzki i cokoliki skuć do podłoża. Istniejące podłoże betonowe skuć na grubość ok. 5 cm. Pozostałą powierzchnię wyrównać zaprawą betonową. Wykonać wylewkę betonową grubości 4 5 cm zbrojoną siatką stalową ǿ 4,5 mm o oczkach 10 x 10 cm. Tak wykonana wylewkę wypoziomować do pozostawianych istniejących elementów obrzeżowych w ten sposób, by układana posadzka z kamionki zachowała poziom istniejącej posadzki. Ułożyć płytki kamionkowe antypoślizgowe na kleju wg rys. w części graficznej projektu. UWAGA : Przed wykonaniem docelowej kolorystyki każdego elementu wykonać próbki odcieni i uzgodnić z Konserwatorem Zabytków i Inwestorem. VIII. WYPOSAŻENIE W INSTALACJE. Budynek Biblioteki wyposażony jest w działające instalacje wewnętrzne : - wod. kan. - c.o. - energetyczną - teletechniczną - p. poż. - komputerową - klimatyzacyjną Wyżej wymienione instalację pozostają bez zmian.

6 IX. UWAGI KOŃCOWE Materiały budowlane powinny odpowiadać ustaleniom odpowiednich norm i atestów oraz posiadać certyfikaty. Roboty budowlane i rzemieślnicze winny być wykonywane zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami i przepisami. Wszelkie zmiany winny być uzgodnione i dokonane w trybie nadzoru autorskiego z projektantem opracowania. Opracowali : PROJEKTANT: mgr inż. arch. ELŻBIETA PODWIŃSKA nr upr. A-13/93 WSPÓŁPRACA : tech. arch. JADWIGA SZOZDA nr upr. A-32/88 Rzeszów, luty 2010 r.
