PROJEKT BUDOWLANO-WYKONAWCZY PROJEKT ZAGOSPODAROWANIA TERENU PROJEKT ARCHITEKTONICZNO-BUDOWLANY

Transkrypt

1 PRACOWNIA ARCHITEKTONICZNA mgr inŝ. arch Teresa Kowar-Jakubas Tarnów - ul.brodzińskiego 15 tel. 0-14/ , tel/fax 0-14/ PROJEKT BUDOWLANO-WYKONAWCZY PROJEKT ZAGOSPODAROWANIA TERENU PROJEKT ARCHITEKTONICZNO-BUDOWLANY TEMAT DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ NR 1 W DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES DĄBROWA TARNOWSKA, ul. Kościelna 25A, dz. nr 799/6 i 799/14 INWESTOR Gmina Dąbrowa Tarnowska, Rynek 34, Dąbrowa Tarnowska Tarnów, listopad 2014r UWAGA: ZAWARTOŚĆ PROJEKTU BUDOWL. I WYKAZ PROJEKTANTÓW - PATRZ STRONA DRUGA GŁÓWNY PROJEKTANT PROJEKT PODLEGA OCHRONIE PRAWA AUTORSKIEGO Kopiowanie, przerysowywanie bez zgody autora jest zabronione i karane sądownie (Dz. U. nr 24, poz. 83 z dn r)

2 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska ZAWARTOŚĆ PROJEKTU BUDOWLANEGO PROJEKTANCI OPRAWA JEDNOTOMOWA ZAGOSPODAROWANIE TERENU + INFORMACJA BIOZ ARCHITEKTURA Projektant: mgr inŝ. arch Teresa Kowar-Jakubas, upr. nr WB-NB-8346/168/81 Sprawdzający: mgr inŝ. arch Maria Gajewska, upr. nr BUA-8346/29/89 CZĘŚĆ KONSTRUKCYJNA, EKSPERTYZA BUDOWLANA Projektant: inŝ. Rajmund Scheffler, upr. UAN-8346/120/88 Sprawdzający: mgr inŝ. Anna Aksman, upr. nr 0474/12 INSTALACJE SANITARNE Projektant: mgr inŝ. Piotr Serafin, upr. nr MAP/0438/POOS/09 Sprawdzający: inŝ. Marek Brenneisen, upr. nr GT-63-8/76 INSTALACJE ELEKTRYCZNE Projektant: inŝ. Jan Jakubas, upr. nr WD-NB-8346/127/79 Sprawdzający: Marek Kubik, upr. nr PG.VII/I/7342/328/93 OŚWIADCZENIE Oświadczam, Ŝe projekt budowlany jest wykonany zgodnie z obowiązującymi przepisami techniczno-budowlanymi i normami oraz, jest kompletny z punktu widzenia celu, któremu ma słuŝyć PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

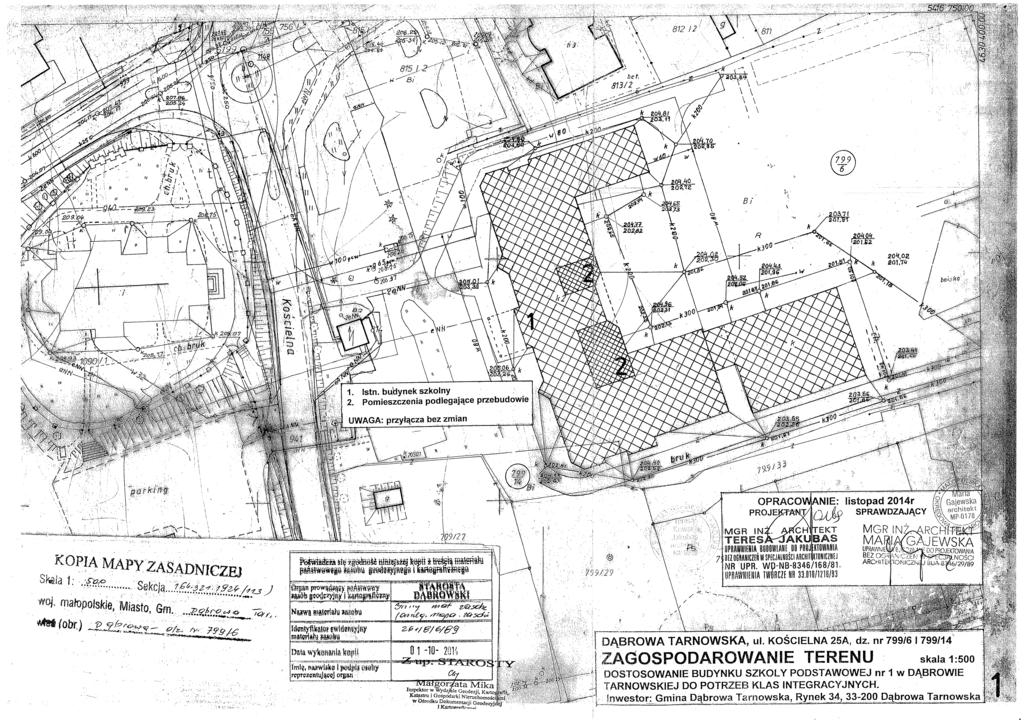

3 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska ARCHITEKTURA ZAGOSPODAROWANIE TERENU OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Prawa budowlanego oświadczam, Ŝe projekt budowlany w/w inwestycji został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej PROJEKTANT: SPRAWDZAJĄCY: ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY II. CZĘŚĆ GRAFICZNA 1. Zagospodarowanie terenu 1: Rzut parteru - inwentaryzacja, wyburzenia 1:50 3. Rzut I piętra - inwentaryzacja, wyburzenia 1:50 4. Rzut II piętra - inwentaryzacja, wyburzenia 1:50 5. Przekrój A-A - inwentaryzacja 1:50 6. Rzut parteru proj. przebudowa 1:50 7. Rzut I piętra proj. przebudowa 1:50 8. Rzut II piętra proj. przebudowa 1:50 9. Przekrój A-A proj. przebudowa 1: Więźba dachowa inwentaryz., proj. przebudowa 1: Rzut dachu inwentaryz., proj. przebudowa 1: Elewacja wschodnia inwentaryz., proj. przebudowa 1: Zestawienie stolarki proj. przebudowa Tarnów, listopad 2014r PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

4 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska O P I S T E C H N I C Z N Y PROJEKT ZAGOSPODAROWANIA TERENU PROJEKT ARCHITEKTONICZNO-BUDOWLANY 1. MATERIAŁY PROJEKTOWE mapa zasadnicza w skali 1:500 do celów opiniodawczych decyzja o ustaleniu lokalizacji celu publicznego program przebudowy uzgodniony z Inwestorem 2. TEMAT I PRZEDMIOT OPRACOWANIA Tematem opracowania jest: DOSTOSOWANIE BUDYNKU SZKOLY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH. Dostosowanie polegać będzie na wbudowaniu w budynek szkoły dźwigu o parametrach dla osób niepełnosprawnych oraz wykonaniu trzech dodatkowych toalet dla w/w osób i remoncie jednej istniejącej. Przedmiotem niniejszego opracowania jest projekt zagospodarowania terenu i projekt architektoniczno-budowlany, część architektoniczna UWAGA: W projekcie znajduje się równieŝ część konstrukcyjna z ekspertyzą budowlaną oraz projekty instalacji wod-kan. i elektrycznych 3. LOKALIZACJA, STAN ISTNIEJĄCY Budynek szkoły podstawowej nr 1 jest zlokalizowany przy ul. Kościelnej 25A, na działkach nr 799/6 799/14, w całości przeznaczonych dla potrzeb szkoły. Budynek wolno stojący. Poza budynkiem szkolnym na działce nie ma innej zabudowy. Dojście piesze do budynku - od ulicy Kościelnej. Główne wejście do szkoły - od strony północnej. Budynek posiada jeszcze wejście od strony wschodniej od strony szkolnych terenów sportowych. Dojazd od strony zachodniej, na parking zlokalizowany przed szkołą.. Działka szkolna w całości zagospodarowana. Szkoła dostępna dla osób niepełnosprawnych. 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU W związku z projektowanym dostosowaniem budynku szkolnego do potrzeb klas integracyjnych Ŝadne elementy istniejącego zagospodarowania działek nie zmienią się. PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

5 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska 5. PROJEKTOWANA PRZEBUDOWA I ROZBUDOWA BUDYNKU Przebudowa budynku polegać będzie na wbudowaniu w budynek szkoły dźwigu o parametrach dla osób niepełnosprawnych oraz wykonaniu trzech dodatkowych toalet dla w/w osób i remoncie jednej istniejącej. Rozbudowa budynku to dodatkowa lukarna na dachu; lukarna będzie obudową górnej części szybu windy wychodzącego ponad istniejąca połać dachową. PROJEKTOWANA PRZEBUDOWA - W budynku szkolnym projektuje się przebudowę 3 zespołów sanitarnych (dwa na 1 piętrze i jeden na 2 piętrze) w taki sposób, aby znalazły się w nich toalety dla osób niepełnosprawnych, a takŝe remont istniejącej na parterze toalety dla w/w osób - W istniejącej duszy klatki schodowej projektuje się wbudowanie dźwigu o parametrach dla osób niepełnosprawnych dźwigu z 3 przystankami PROJEKTOWANA ROZBUDOWA - W/w dźwig będzie obudowany szybem, którego gabaryty nie zmieszczą się w całości w istniejącej kubaturze miejsca przeznaczonego pod wbudowanie dźwigu. Istnieje więc konieczność wybudowania na dachu lukarny obudowującej górną część szybu wychodzącego ponad istniejąca połać dachową 6. DANE OGÓLNE I TECHNICZNE O PROJEKTOWANEJ PRZEBUDOWIE I ROZBUDOWIE - Szyb z dźwigiem platformowym CIBES A5000, przeznaczony do transportu pionowego równieŝ osób niepełnosprawnych, z platformą o wym. 1.10x1.40m.Napęd dźwigu - elektryczny, śrubowy. Szyb wbudowany w budynku szkoły, w duszy istniejącej klatki schodowej. Jego budowa nie będzie wymagać wykonywania otworów w stropach, będzie wymagać wykonania otworu w dachu. Dostęp do dźwigu z poziomu parteru, z korytarza komunikacyjnego. Na pozostałych dwóch kondygnacjach dostęp równieŝ z korytarzy komunikacyjnych. - Przebudowa 3 zespołów sanitarnych: na 1 piętrze w istniejących 2 zespołach sanitarnych przeznaczonych dla dziewczynek i chłopców, w pomieszczeniach z umywalkami zostaną wbudowane wydzielone toalety dla osób niepełnosprawnych. na 2 piętrze istniejąca toaleta zostanie przebudowana na toaletę dla osób niepełnosprawnych. Z toalety zostanie zachowany dostęp do pomieszczenia pomocniczego. - Remont istniejącej na parterze toalety dla osób niepelnosprawnych: Remont pomieszczenia i wymiana armatury i poręczy, zmiana lokalizacji miski ustępowej Powierzchnia uŝ. przebudowywanych toalet m 2 Powierzchnia uŝytkowa zajęta pod budowę szybu dźwigu m 2 Powierzchnia zabudowy lukarny na dachu m 2 Kubatura lukarny =kubatura rozbudowy m 2 PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

6 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska 7. KONSTRUKCJA SZYBU DŹWIGU Fundamenty - Pod szyb dźwigu Ŝelbetowa płyta gr. 15cm, wykonana na gruncie, z podbudową z zagęszczonej pospółki i warstwą chudego betonu Konstrukcja szybu dźwigu wysokość szybu 10.0m szyb samonośny, panoramiczny przeszklony szkłem bezpiecznym do wysokości 9.30m, powyŝej panele stalowe fragment szybu ponad dachem będzie obudowany drewnianą konstrukcją, ocieploną, obłoŝoną płytami OSB i otynkowaną tynkiem cienkowarstwowym wymiar platformy 110x140cm ilość przystanków 3 usytuowanie drzwi na jednej ścianie szybu drzwi jednoskrzydłowe, przeszklone, wym. w świetle 90x200cm strop szybu - konstrukcja stalowa UWAGA: przy realizacji projektowanej budowy dźwigu częściowej rozbiórki oraz wzmocnienia wymaga więźba dachowa i dach 8. PLANOWANE ROBOTY ROZBIÓRKOWE - wyburzenie fragmentów murowanych ścianek działowych w sanitariatach na 1 i 2 piętrze oraz fragmentu ścianki działowej prowadzącej z klatki schodowej na korytarz 2 piętra - rozbiórka fragmentu posadzki na gruncie w poziomie parteru - rozbiórka fragmentów więźby dachowej - rozbiórka fragmentu pokrycia dachowego - demontaŝ istn. drzwi ((1 szt na 1 piętrze i 3 szt. na 2 piętrze)) - demontaŝ istn. armatury i instalacji sanitarnych w sanitariatach na parterze, 1 i 2 piętrze - demontaŝ poręczy w sanitariacie na parterze - demontaŝ fragmentów balustrady klatki schodowej na 1 i 2 piętrze - demontaŝ fragmentów instalacji wod-kan - demontaŝ 1 grzejnika c.o. na 2 piętrze - demontaŝ lamp i instalacji elektrycznych na parterze, 1 i 2 piętrze - wykucia otworów w ścianach dla przeprowadzenia proj. instalacji - skucie istn. płytek na ścianach i posadzkach w sanitariatach na parterze, 1 i 2 piętrze 9. PLANOWANE ROBOTY BUDOWLANE - wykonanie nadproŝy prefabrykowanych L nad proj. otworami drzwiowymi w istniejących ściankach działowych (3szt) - wykonanie nowych ścianek działowych z suchego tynku (wydzielających toalety dla np. na 1 i 2 piętrze) PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

7 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska - wykonanie nowej ścianki działowej murowanej gr. 12cm na 2 piętrze - wykonanie nadbudowy fragmentu posadzki w spadku 2% na spoczniku schodów na 2 piętrze - wbudowanie w projektowane ścianki działowe drzwi i luksferów - wykonanie sufitu podwieszonego w toalecie na parterze - wykonanie obudowy z suchego tynku poziomych fragmentów proj. instalacji kanalizacyjnej w pomieszczeniach na I piętrze i parterze - wykonanie przebudowy istn. instalacji wod-kan. i elektrycznej - zmiana lokalizacji grzejnika w toalecie na 2 piętrze - wbudowanie wentylatorów kanałowych (3szt) i osiowego (1 szt) - wykonanie nowych posadzek w proj. toaletach - wykonanie nowych okładzin ścian - montaŝ armatury sanitarnej i poręczy dla np. - wykonanie nowej poręczy w klatce schodowej oraz fragmentów balustrady (odtworzenie istniejącej) - wykonanie fundamentu pod szyb dźwigu - montaŝ dźwigi - wykonanie uzupełnień w więźbie dachowej - wykonanie lukarny na dachu nad szybem dźwigu - wykonanie uzupełnień pokrycia dachowego 10. WYKOŃCZENIE WEWNĘTRZNE Szyb dźwigu szyb panoramiczny przeszklony szkłem bezpiecznym do wysokości 9.30m, powyŝej panele stalowe sufit z blachy aluminiowej z wbudowanym oświetleniem Węzły sanitarne ścianki działowe do sufitu - z profili stalowych obudowanych płytami suchego tynku ścianki murowane do sufitu z cegły kratówki gr. 12cm sufit podwieszony z płyt suchego tynku okładziny ścianek działowych z płytek ceramicznych do wys. 2.0m malowanie ścian i sufitów farbami emulsyjnymi drzwi wewnętrzne drewniane płytowe wszystkie z otworami nawiewnymi na dole, ościeŝnice metalowe luksfery w ściankach działowych z pustaków 19x19cm posadzki - terakota Schody wewnętrzne balustrady uzupełnienie istniejącej balustrady z elementów stalowych, na wzór istniejącej poręcz ze stali nierdzewnej UWAGA: Istniejące korytarze szkolne są pomalowane na olejno do wys. 1.50m nie wymagają więc dostosowania do potrzeb osób niepełnosprawnych. PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

8 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska 11. WYKOŃCZENIE ZEWNĘTRZNE Szyb dźwigu fragment ponad dachem będzie obudowany drewnianą konstrukcją, ocieploną, obłoŝoną płytami OSB i otynkowaną tynkiem cienkowarstwowym Pokrycie dachu uzupełnienie istn pokrycia i pokrycie nowej lukarny z powlekanej blachy dachówkowej Kolorystyka ścianki lukarny dostosować do koloru istn. ścian budynku kolor pokrycia dostosować do koloru pokrycia istniejącego 12. WYPOSAśENIE PROJ. PRZEBUDOWY W INSTALACJE Zaopatrzenie w wodę Przebudowa (fragmentaryczna) istniejącej instalacji wodociągowej ciepła woda centralna., doprowadzona do wszystkich umywalek na przebudowę instalacji wodociągowej wykonano projekt budowlany Kanalizacja sanitarna Przebudowa (fragmentaryczna) - odprowadzenie do istn. kanalizacji sanitarnej w budynku na przebudowę instalacji kanalizacji sanitarnej wykonano projekt budowlany Centralne ogrzewanie Istniejące bez zmian Instalacje elektryczne Przebudowa(fragmentaryczna) istniejącej instalacji elektrycznej i dostosowanie do nowych potrzeb Wykonanie instalacji siły dla zasilanie dźwigu z istn. na parterze rozdzielni elektrycznej na przebudowę i rozbudowę instalacji elektrycznej wykonano projekt budowlany Wentylacja We wszystkich pomieszczeniach sanitarnych istnieje wentylacja grawitacyjna, zaprojektowano wspomaganie przez zamontowanie wentylatorów osiowych i kanałowych. Włączanie wentylatorów przy pomocy czujek ruchu zainstalowanych przy wejściach do pomieszczeń wentylację pomieszczeń wskazano na rysunkach architektonicznych PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

9 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska 13. CHARAKTERYSTYKA ENERGETYCZNA Po projektowanej przebudowie i rozbudowie w budynku szkolnym nie zmieni się istniejąca charakterystyka energetyczna budynku. 14. OCHRONA PRZECIWPOśAROWA Po projektowanej przebudowie i rozbudowie w budynku szkolnym nie zmienią się istniejące warunki bezpieczeństwa poŝarowego. PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

10 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska INFORMACJA dotycząca bezpieczeństwa i ochrony zdrowia TEMAT: DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ NR 1 W DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH LOKALIZACJA: DĄBROWA TARNOWSKA, ul. Kościelna 25A, dz. nr 799/6 i 799/14, INWESTOR:: Gmina Dąbrowa Tarnowska, Rynek 34, Dąbrowa Tarnowska PROJEKTANT: mgr inŝ. arch. Teresa Kowar-Jakubas Pracownia Architektoniczna KWADRAT Tarnów, ul. Brodzińskiego 15 TARNÓW listopad 2014r PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)

11 PROJEKT BUDOWLANO-WYKONAWCZY DOSTOSOWANIE BUDYNKU SZKOŁY PODSTAWOWEJ nr 1 w DĄBROWIE TARNOWSKIEJ DO POTRZEB KLAS INTEGRACYJNYCH ADRES: Dąbrowa Tarnowska, ul. Kościelna 25A, dz. nr 799/6, 799/14 obr. Dąbrowa Tarnowska ZAKRES ROBÓT DLA PRZEDMIOTOWEGO ZAMIERZENIA BUDOWLANEGO Wykonanie Ŝelbetowej płyty pod szyb dźwigu MontaŜ szybu dźwigu Roboty rozbiórkowe Wykonanie robót murowych Wykonanie lukarny na dachu Roboty instalacyjne i wykończeniowe WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Rozbudowa i przebudowa istniejącego budynku ELEMENTY ZAGOSPODAROWANIA DZIAŁKI MOGĄCE STWARZAĆ ZAGROśENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Nie istnieją takie elementy na działce. PRZEWIDYWANE ZAGROśENIA PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Planowany zakres robót budowlanych nie powoduje zwiększenia standardowych zagroŝeń występujących na budowie w trakcie realizacji robót budowlanych SPOSÓB PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT Pracownicy przed rozpoczęciem poszczególnych etapów realizacji obiektu powinni być standardowo poinformowani o zakresie robót, o sposobie ich wykonywania oraz formie zabezpieczeń prowadzonych robót. Charakter obiektu oraz zakres robót nie wymaga specjalistycznych uprawnień. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT PoniewaŜ wykonywane roboty nie będą wykonywane w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie nie przewiduje się Ŝadnych dodatkowych środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom. UWAGI KOŃCOWE Ze względu na charakter obiektu oraz zakres planowanych robót budowlanych, zgodnie z zapisami Prawa Budowlanego, przedmiotowa inwestycja nie wymaga opracowania planu bezpieczeństwa i ochrony zdrowia (BIOZ). PRACOWNIA ARCHITEKTONICZNA KWADRAT arch. TERESA KOWAR JAKUBAS ul. Brodzińskiego 15, TARNÓW, tel.(014) , fax (014)
