1 Archigraf MICHAŁ BRUTKOWSKI PRACOWNIA ARCHITEKTONICZNA PRACOWANIA: ul. J. Rosoła 58, lok. 113, Warszawa, tel./fax: WINDA W DUSZY KLATKI SCHODOWEJ W INSTYTUCIE FILOZOFII UW UDOSTĘPNIENIE BUDYNKU DLA OSÓB NIEPEŁNOSPRAWNYCH ul. Krakowskie Przedmieście 3,Warszawa PROJEKT WYKONAWCZY Inwestor: Uniwersytet Warszawski ul. Krakowskie Przedmieście 26/28, Warszawa Projektanci: mgr inŝ. arch. Michał Brutkowski inŝ. arch. Tomasz Waszkiewicz inŝ. arch. Maciej Gawell Warszawa r.

/fax:4468089 WINDA W DUSZY KLATKI SCHODOWEJ W INSTYTUCIE FILOZOFII UW UDOSTĘPNIENIE BUDYNKU DLA OSÓB NIEPEŁNOSPRAWNYCH ul.

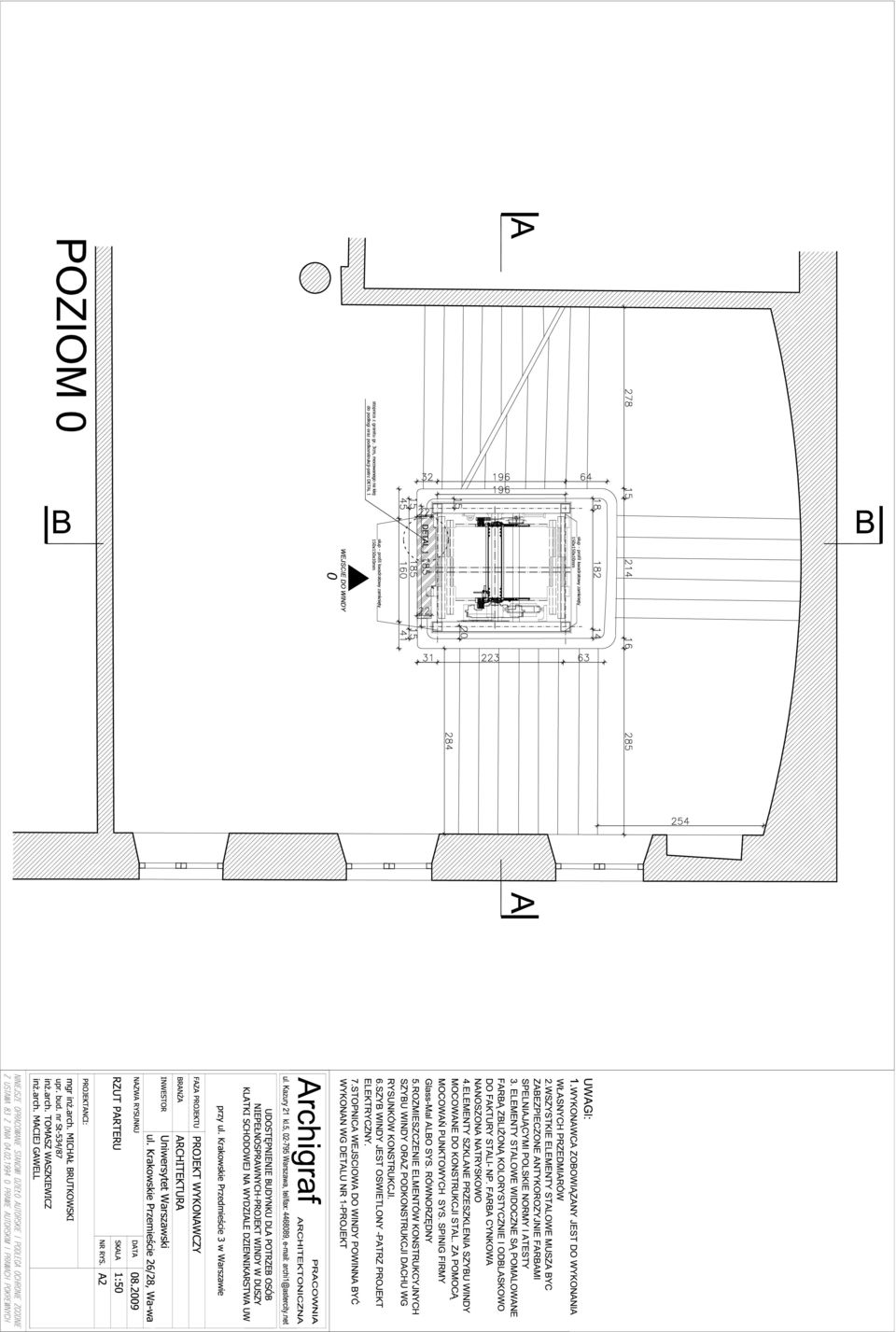

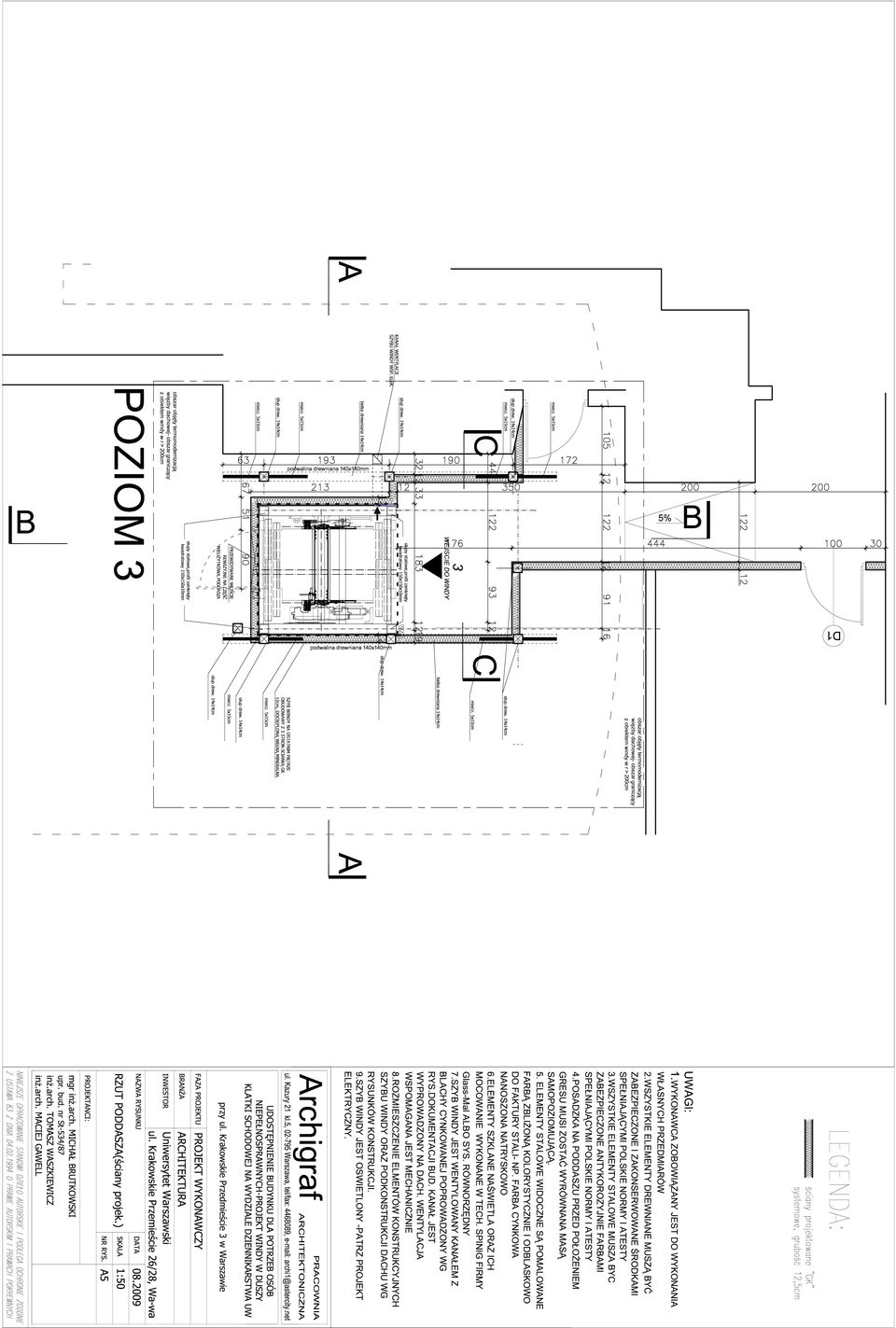

2 2 Archigraf MICHAŁ BRUTKOWSKI PRACOWNIA ARCHITEKTONICZNA PRACOWANIA: ul. J. Rosoła 58, lok. 113, Warszawa, tel./fax: SPIS TREŚCI: I. Architektura - Opis rozwiązania II. Konstrukcja: -w osobnym tomie III. Instalacje elektryczne: -w osobnym tomie IV. BIOS V. Oświadczenie i uprawnienia projektantów VI. Część graficzna: A1. Rzut piwnicy skala 1:50 A2. Rzut parteru skala 1:50 A3. Rzut I piętra skala 1:50 A4. Rzut II piętra skala 1:50 A5. Rzut poddasza skala 1:50 A6. Rzut poddasza ściany do rozbiórki skala 1:50 A7. Przekrój A-A skala 1:50 A8. Przekrój B-B skala 1:50 A9. Przekrój C-C skala 1:50 A10. Detal 1 skala 1:20 A11. Detal 2 skala 1:20 A12. Detal 3 skala 1:20 A13. Detal 4 skala 1:20 A14. Zestawienie stolarki drzwiowej skala 1:50 A15. Szklenie szybu wewnętrzne skala 1:50 A16. Szklenie nadszybia skala 1:50 A17. Elewacja skala 1:100

Rzut piwnicy skala 1:50 A2. Rzut parteru skala 1:50 A3. Rzut I piętra skala 1:50 A4. Rzut II piętra skala 1:50 A5. Rzut poddasza skala 1:50 A6. Rzut poddasza ściany do rozbiórki skala 1:50 A7.

3 3 I. Architektura Opis rozwiązania Budynek Instytutu Filozofii jest usytuowany przy skrzyŝowaniu ulic Krakowskie Przedmieście 3 i Traugutta. Budynek jest trzykondygnacyjny z uŝytkowym poddaszem, podpiwniczony. Zaprojektowano przeszkloną windę w duszy klatki schodowej. Winda będzie napędzana elektrycznie. PoniewaŜ na poddasze wchodzi się bocznymi schodami (główna klatka schodowa dochodzi tylko do drugiego piętra). Zaproponowane rozwiązanie doprowadza windę do poziomu poddasza. Projekt przewiduje wykonanie otworu w stropie ostatniej kondygnacji. Otwór będzie miał wymiary dostosowane do wymiarów zewnętrznych szybu windy. Konstrukcją szybu będą słupy stalowe malowane na kolor stalowy (RAL 9008), wzmocnione stęŝeniami z belek stalowych o mniejszym przekroju. Szyb windy będzie obudowany taflami szklanymi mocowanymi punktowo do konstrukcji szybu. Intencją jest uczynienie konstrukcji windy lekką i aŝurową, tak aby w jak najmniejszym stopniu ingerowała w kubaturę wewnętrzną klatki schodowej. Wagon windy tak samo jak szyb będzie przeszklony. Cały układ przezroczystych elementów szklanych oraz stali jako elementu konstrukcyjnego ma łączyć się z rozwiązaniami historycznymi budynku, pokazując na zasadzie kontrastu elementy zabytkowe i nowoczesne. Zwieńczeniem szybu windy będzie świetlik wychodzący ponad obrys dachu, będącym technicznym nadszybiem doświetlającym wnętrze szybu i klatki schodowej. Nadszybie ponad linią dachu wykończone jest na ścianach bocznych Ŝaluzjami Firmy Hunter&Douglas, system 70s na demontowalnych panelach umoŝliwiających mycie i konserwacje przeszkelń świelika. Szyb windy będzie posiadać oświetlenie sztuczne, umieszczone tak by w nocy podkreślać architekturę klatki schodowej oraz konstrukcję aŝurowego szybu windy. System windy zaproponowany w projekcie to MONOSPACE - SPECIAL firmy KONE. Wagon windy wykonany w technologii panoramicznej, całkowicie przeszklony W jego skład wchodzą: elementy obudowy kabiny windy ze szkła hartowanego bezpiecznego w ramach ze stali nierdzewnej, drzwi do windy szklane w ramie ze stali nierdzewnej. Obecnie w miejscu gdzie winda miałaby ostatni przystanek róŝnica

PoniewaŜ na poddasze wchodzi się bocznymi schodami (główna klatka schodowa dochodzi tylko do drugiego piętra). Zaproponowane rozwiązanie doprowadza windę do poziomu poddasza.

4 4 poziomów wynosi ok. 90 cm. Na rysunkach pokazano sposób pokonania tej wysokości przy pomocy pochylni lub podnośnika schodowego. W celu umoŝliwienia dojścia do windy na piętrach 0, 1, 2 wykonuje się wycięcie w istniejącej balustradzie klatki schodowej. Ściana balustrady dzieli się na część stalową z pochwytem oraz na część ścienną zaczynającą się przy stropie kaŝdej kondygnacji. Część murowana balustrady wykończona tynkiem cementowowapiennym grubości 1,5cm pomalowana farbą emulsyjną na kolor zgodny z istniejącym. Część stalowa balustrady z pochwytem wykończona po wycięciu tak by stanowiła wizualną całość w zakresie zabytkowej ornamentyki balustrady i drewnianego pochwytu. W razie potrzeby przewiduje się uzupełnienie ornamentyki stalowej części balustrady, która wymagałaby rekonstrukcji. Przewiduje się odmalowanie klatki schodowej oraz części murowanej balustrady na kolor biały farbą Malfarb Akryl W PLUS. Wszystkie wykończenia elementów klatki schodowej projektuje się odmalować według kolorów istniejących na tych elementach. Prace polegać będą na usunięciu starej powłoki lakierniczej/farby i po zagruntowaniu pokrycie jej kolorem oraz rodzajem farby z kolorystyką wierną wersji pierwotnej. W przypadku realizacji projektu całego poddasza uŝytkowego, naleŝy przewidzieć wykonanie oddzielenia szybu windy oraz schodów na poddasze drzwiami i ścianami oddzielenia poŝarowego według wytycznych ochrony przeciwpoŝarowej opracowanej dla całego budynku. mgr inŝ. arch. Michał Brutkowski upr. bud. Nr St-534/87

Ściana balustrady dzieli się na część stalową z pochwytem oraz na część ścienną zaczynającą się przy stropie kaŝdej kondygnacji.

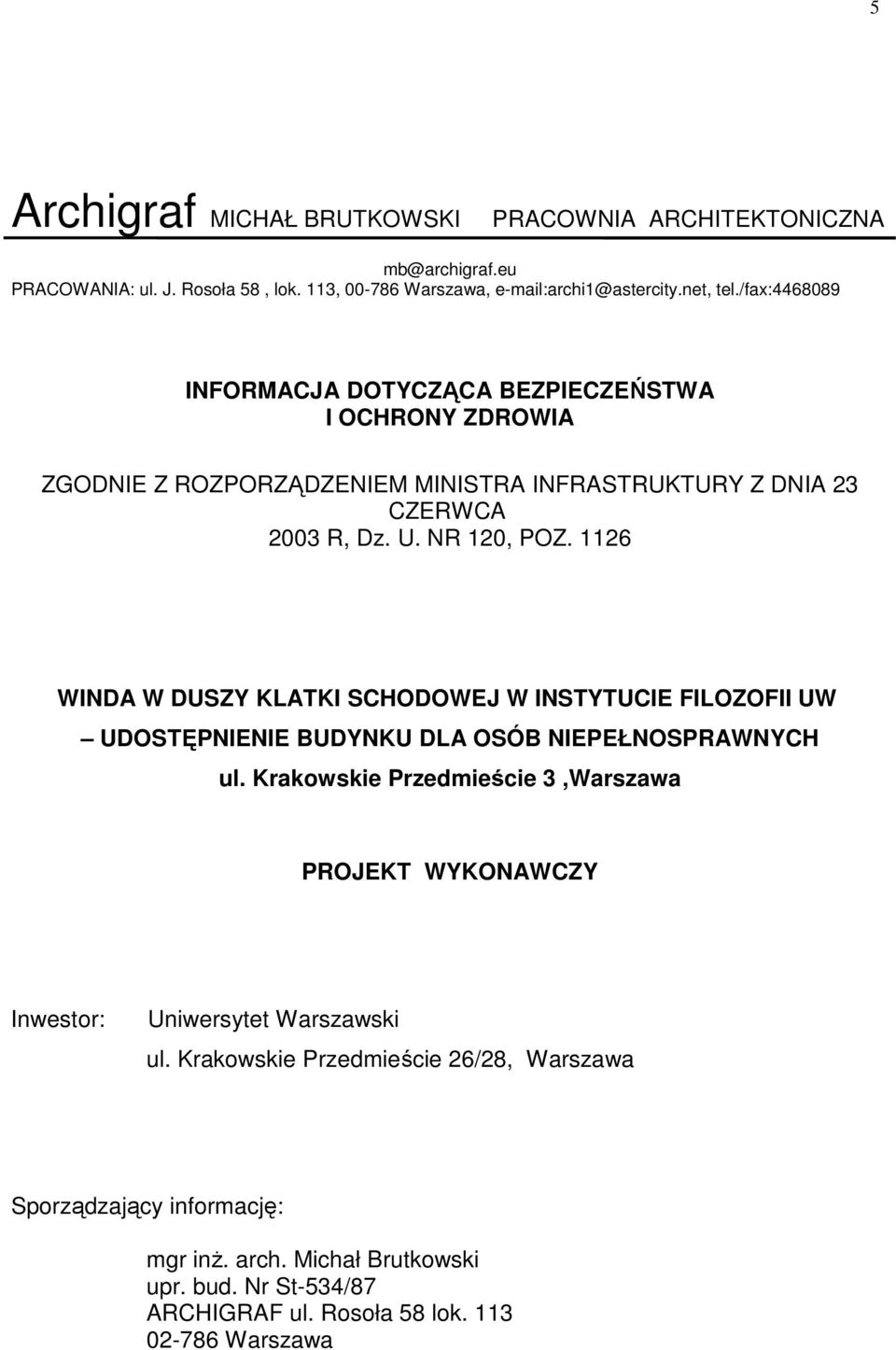

5 5 Archigraf MICHAŁ BRUTKOWSKI PRACOWNIA ARCHITEKTONICZNA PRACOWANIA: ul. J. Rosoła 58, lok. 113, Warszawa, tel./fax: INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZGODNIE Z ROZPORZĄDZENIEM MINISTRA INFRASTRUKTURY Z DNIA 23 CZERWCA 2003 R, Dz. U. NR 120, POZ WINDA W DUSZY KLATKI SCHODOWEJ W INSTYTUCIE FILOZOFII UW UDOSTĘPNIENIE BUDYNKU DLA OSÓB NIEPEŁNOSPRAWNYCH ul. Krakowskie Przedmieście 3,Warszawa PROJEKT WYKONAWCZY Inwestor: Uniwersytet Warszawski ul. Krakowskie Przedmieście 26/28, Warszawa Sporządzający informację: mgr inŝ. arch. Michał Brutkowski upr. bud. Nr St-534/87 ARCHIGRAF ul. Rosoła 58 lok Warszawa

1126 WINDA W DUSZY KLATKI SCHODOWEJ W INSTYTUCIE FILOZOFII UW UDOSTĘPNIENIE BUDYNKU DLA OSÓB NIEPEŁNOSPRAWNYCH ul.

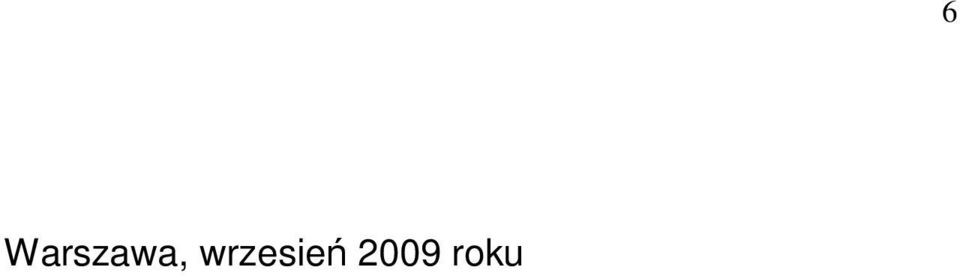

6 Warszawa, wrzesień 2009 roku 6

7 7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZGODNIE Z ROZPORZĄDZENIEM MINISTRA INFRASTRUKTURY Z DNIA 23 CZERWCA 2003 R, Dz. U. NR 120, POZ Przedmiot opracowania: Przedmiotem niniejszego opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla robót przy zagospodarowaniu działki oraz budowy nowego obiektu. 2. Zakres robót oraz kolejność realizacji: a) wybudowanie szybu windowego; b) przebicie w istniejącym stropie; d) wykonanie zasilania energetycznego; e) zainstalowanie windy; W ramach przedmiotowej inwestycji przewiduje się następujące etapy jej realizacji: - przygotowanie frontu robot; - przebicie w stropie; - budowę szybu; - zainstalowanie windy i zasilania; - uporządkowanie terenu; 3. Określenie przewidywanych zagroŝeń podczas realizacji robót budowlanych ZagroŜenie dla bezpieczeństwa i zdrowia ludzi moŝe stanowić: - wykonywanie przebicia w stropie; - transport materiałów budowlanych; - wznoszenie konstrukcji szybu; - przebudowa konstrukcji dachu; - montaŝ i demontaŝ rusztowań; Dlatego niezbędne jest prowadzenie robót pod nadzorem uprawnionego kierownika budowy z koniecznością przestrzegania przepisów BHP

Zakres robót oraz kolejność realizacji: a) wybudowanie szybu windowego; b) przebicie w istniejącym stropie; d) wykonanie zasilania energetycznego; e) zainstalowanie windy; W ramach przedmiotowej

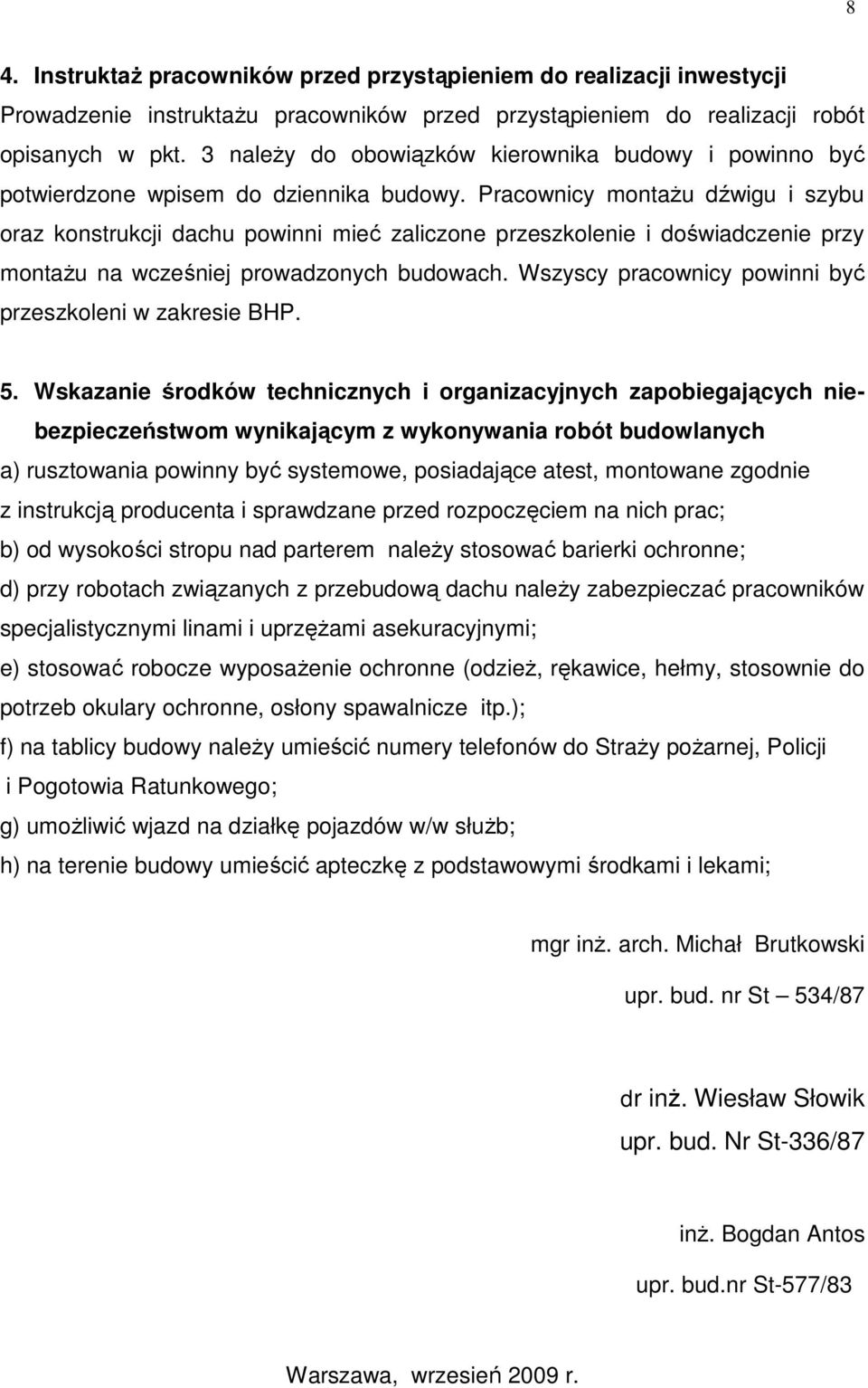

8 8 4. InstruktaŜ pracowników przed przystąpieniem do realizacji inwestycji Prowadzenie instruktaŝu pracowników przed przystąpieniem do realizacji robót opisanych w pkt. 3 naleŝy do obowiązków kierownika budowy i powinno być potwierdzone wpisem do dziennika budowy. Pracownicy montaŝu dźwigu i szybu oraz konstrukcji dachu powinni mieć zaliczone przeszkolenie i doświadczenie przy montaŝu na wcześniej prowadzonych budowach. Wszyscy pracownicy powinni być przeszkoleni w zakresie BHP. 5. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych a) rusztowania powinny być systemowe, posiadające atest, montowane zgodnie z instrukcją producenta i sprawdzane przed rozpoczęciem na nich prac; b) od wysokości stropu nad parterem naleŝy stosować barierki ochronne; d) przy robotach związanych z przebudową dachu naleŝy zabezpieczać pracowników specjalistycznymi linami i uprzęŝami asekuracyjnymi; e) stosować robocze wyposaŝenie ochronne (odzieŝ, rękawice, hełmy, stosownie do potrzeb okulary ochronne, osłony spawalnicze itp.); f) na tablicy budowy naleŝy umieścić numery telefonów do StraŜy poŝarnej, Policji i Pogotowia Ratunkowego; g) umoŝliwić wjazd na działkę pojazdów w/w słuŝb; h) na terenie budowy umieścić apteczkę z podstawowymi środkami i lekami; mgr inŝ. arch. Michał Brutkowski upr. bud. nr St 534/87 dr inŝ. Wiesław Słowik upr. bud. Nr St-336/87 inŝ. Bogdan Antos upr. bud.nr St-577/83 Warszawa, wrzesień 2009 r.

Pracownicy montaŝu dźwigu i szybu oraz konstrukcji dachu powinni mieć zaliczone przeszkolenie i doświadczenie przy montaŝu na wcześniej prowadzonych budowach.

9 9 OŚWIADCZENIE Zgodnie z treścią ustawy z dnia 16 kwietnia 2004r. nowelizującą ustawę - Prawo budowlane (Dz.U. Nr 93, poz. 888) oświadczam, Ŝe projekt budowlany: WINDY W DUSZY KLATKI SCHODOWEJ W INSTYTUCIE FILOZOFII UW UDOSTĘPNIENIE BUDYNKU DLA OSÓB NIEPEŁNOSPRAWNYCH, ul. Krakowskie Przedmieście 3,Warszawa; został wykonany zgodnie z Warunkami technicznymi jakimi powinny odpowiadać budynki i ich usytuowanie, z obowiązującymi przepisami, polskimi normami oraz zasadami wiedzy technicznej. mgr inŝ. arch. Michał Brutkowski upr. bud. nr St 534/87 dr inŝ. Wiesław Słowik upr. bud. Nr St-336/87 inŝ. Bogdan Antos upr. bud.nr St-577/83 Warszawa, wrzesień 2009 r.

Krakowskie Przedmieście 3,Warszawa; został wykonany zgodnie z Warunkami technicznymi jakimi powinny odpowiadać budynki i ich usytuowanie, z obowiązującymi

10 1
