INSTRUKCJA INSTALACJI DRUKARKI. (Dla Windows CP-D70DW/D707DW)

Transkrypt

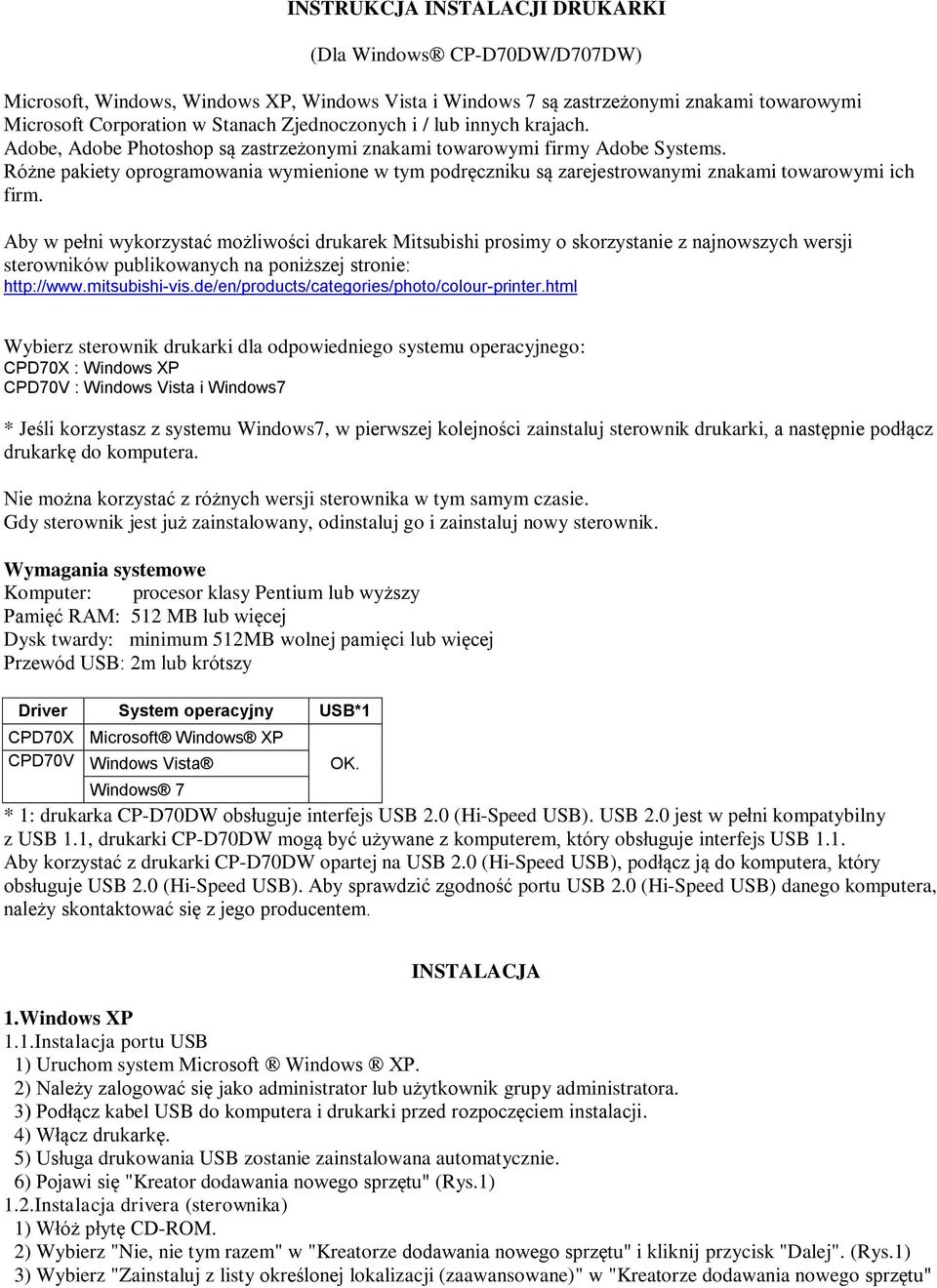

1 INSTRUKCJA INSTALACJI DRUKARKI (Dla Windows CP-D70DW/D707DW) Microsoft, Windows, Windows XP, Windows Vista i Windows 7 są zastrzeżonymi znakami towarowymi Microsoft Corporation w Stanach Zjednoczonych i / lub innych krajach. Adobe, Adobe Photoshop są zastrzeżonymi znakami towarowymi firmy Adobe Systems. Różne pakiety oprogramowania wymienione w tym podręczniku są zarejestrowanymi znakami towarowymi ich firm. Aby w pełni wykorzystać możliwości drukarek Mitsubishi prosimy o skorzystanie z najnowszych wersji sterowników publikowanych na poniższej stronie: Wybierz sterownik drukarki dla odpowiedniego systemu operacyjnego: CPD70X : Windows XP CPD70V : Windows Vista i Windows7 * Jeśli korzystasz z systemu Windows7, w pierwszej kolejności zainstaluj sterownik drukarki, a następnie podłącz drukarkę do komputera. Nie można korzystać z różnych wersji sterownika w tym samym czasie. Gdy sterownik jest już zainstalowany, odinstaluj go i zainstaluj nowy sterownik. Wymagania systemowe Komputer: procesor klasy Pentium lub wyższy Pamięć RAM: 512 MB lub więcej Dysk twardy: minimum 512MB wolnej pamięci lub więcej Przewód USB: 2m lub krótszy Driver System operacyjny USB*1 CPD70X Microsoft Windows XP CPD70V Windows Vista OK. Windows 7 * 1: drukarka CP-D70DW obsługuje interfejs USB 2.0 (Hi-Speed USB). USB 2.0 jest w pełni kompatybilny z USB 1.1, drukarki CP-D70DW mogą być używane z komputerem, który obsługuje interfejs USB 1.1. Aby korzystać z drukarki CP-D70DW opartej na USB 2.0 (Hi-Speed USB), podłącz ją do komputera, który obsługuje USB 2.0 (Hi-Speed USB). Aby sprawdzić zgodność portu USB 2.0 (Hi-Speed USB) danego komputera, należy skontaktować się z jego producentem. INSTALACJA 1.Windows XP 1.1.Instalacja portu USB 1) Uruchom system Microsoft Windows XP. 2) Należy zalogować się jako administrator lub użytkownik grupy administratora. 3) Podłącz kabel USB do komputera i drukarki przed rozpoczęciem instalacji. 4) Włącz drukarkę. 5) Usługa drukowania USB zostanie zainstalowana automatycznie. 6) Pojawi się "Kreator dodawania nowego sprzętu" (Rys.1) 1.2.Instalacja drivera (sterownika) 1) Włóż płytę CD-ROM. 2) Wybierz "Nie, nie tym razem" w "Kreatorze dodawania nowego sprzętu" i kliknij przycisk "Dalej". (Rys.1) 3) Wybierz "Zainstaluj z listy określonej lokalizacji (zaawansowane)" w "Kreatorze dodawania nowego sprzętu"

2 i kliknij przycisk "Dalej". (Rys.2) <Rys.1> <Rys.2> 4) Wybierz opcję "Przeszukaj nośniki wymienne (dyskietka, CD-ROM...)" i kliknij przycisk" Dalej ". (Rys. 3) 5) Kliknij przycisk "Kontynuuj mimo to". (Rys. 4) <Rys.3> <Rys.4> 6) Kliknij przycisk "Zakończ". (Rys.5) <Rys.5>

3 7) Aby sprawdzić ustawienia drukarki przeprowadź print test klikając odpowiedni przycisk we właściwościach drukarki. W przypadku drukowania testu strony wybierz rozmiar papieru odpowiadający załadowanemu papierowi w podajniku. Zmiana rozmiaru papieru możliwa jest w oknie właściwości drukarki. 2.Windows Vista 2.1.Instalacja portu USB 1) Uruchom system operacyjny Windows Vista. 2) Należy zalogować się jako administrator lub użytkownik grupy administratora. 3) Podłącz kabel USB do komputera i drukarki przed rozpoczęciem instalacji. 4) Włącz drukarkę. 5) Usługa drukowania USB zostanie zainstalowana automatycznie. 6) Kliknij "Odszukaj i zainstaluj oprogramowanie sterownika" w oknie "Kreatora znajdowania nowego sprzętu" (Rys.6) 2.2.Instalacja drivera(sterownika) 1) Włóż płytę CD-ROM. 2) Kliknij przycisk "Dalej" w oknie "Kontroli konta użytkownika". 3) Wybierz "Zainstaluj oprogramowanie sterownika mimo to". (Rys.7) 4) Kliknij przycisk "Zamknij". (Rys. 8) < Rys.6> < Rys.7> < Rys.8> 3.Windows Instalacja sterownika * Zainstaluj sterownik drukarki dla systemu Windows 7 przed podłączeniem drukarki do komputera. 1) Uruchom system operacyjny Windows 7.

4 2) Zaloguj się jako administrator lub użytkownik grupy administratora. 3) Kliknij przycisk Start i wybierz "Urządzenia i drukarki" z menu Start. (Rys.9) 4) W oknie "Urządzenia i drukarki", podczas gdy na liście "Drukarki i faksy" nie ma zaznaczonej żadnej ikony, kliknij "Właściwości serwera wydruku." (Rys.10) < Rys.9> < Rys.10> 5) Otwórz "Sterowniki" w oknie "Właściwości serwera wydruku", a następnie kliknij przycisk "Add (dodaj)..." (Rys.11) 6) Kliknij przycisk "Dalej" w oknie "Welcome to Add Printer Driver Wizard" (Rys.12)

5 < Rys.11> < Rys.12> 7) Upewnij się, że pole "x86" (w przypadku korzystania z 32-bitowego sterownika) jest zaznaczone, a następnie kliknij przycisk "Dalej". (Rys. 13) 8) Kliknij przycisk "Have Disk (z dysku)", aby przeglądać i wybrać folder, w którym przechowywany jest sterownik drukarki. (Rys.14) 9) Kliknij przycisk "Dalej". (Rys. 15) 10) Kliknij przycisk "Zakończ". (Rys.16) < Rys.13> < Rys.14>

6 <Rys.15> <Rys.16> 11) Wybierz "Zainstaluj oprogramowanie sterownika mimo to"(rys.17). Poczekaj chwilę, aż okno "Add Printer Driver Wizard" (Rys.16) zamknie się automatycznie, pokazując tym samym, że instalacja sterownika jest zakończona. < Rys.17> 12) Zainstalowany sterownik drukarki zostanie wyświetlony w zakładce Drivers okna "Właściwości serwera wydruku". Kliknij przycisk "Zamknij". (Rys.18)

7 <Rys.18> 3.2.Instalacja portu USB 1) Włącz drukarkę i podłącz ją do komputera za pomocą kabla USB. 2) Sterownik zostanie automatycznie zainstalowany. Kliknij na napis, aby sprawdzić stan instalacji. (Rys.19) <Rys.19> 3) Kliknij przycisk "Zamknij" aby zakończyć instalację. (Rys.20) <Rys.20>

8 DEINSTALACJA Wykonaj następujące kroki, aby odinstalować sterownik drukarki. Przy deinstalacji potwierdź, że sterownik nie jest wykorzystywany przez żadną aplikację oraz, że zadanie druku nie pozostało w buforze. Podczas korzystania z drukarki w systemie Windows Vista lub Windows 7, potwierdź, że drukarka nie jest ustawiona jako drukarka domyślna. Po odinstalowaniu i ponownym zainstalowaniu sterownika drukarki w systemie Windows Vista lub Windows 7, uruchom ponownie komputer. CPD70X (Windows XP) 1) Włóż płytę CD-ROM. 2) Uruchom Rem70.exe z folderu WinXP/Driver. 3) Po potwierdzeniu, że "MITSUBISHI CP70D Series (USB)" jest wymieniona w polu listy, należy nacisnąć przycisk "Odinstaluj" 4) Po zakończeniu deinstalacji, pojawi się komunikat "Deinstalacja została ukończona. Czy uruchomić ponownie komputer? ". Jeśli chcesz zrestartować komputer natychmiast, kliknij przycisk "Tak", jeśli nie, kliknij przycisk "Nie". Upewnij się, że komputer zostanie uruchomiony ponownie. CPD70V (Windows Vista) 1) Kliknij "Start" i otwórz "Panel sterowania". 2) Wybierz "Drukarki". 3) Kliknij prawym przyciskiem myszy ikonę drukarki w folderze "Drukarki i wybierz "Usuń". 4) Kliknij "Tak" w oknie dialogowym. 5) Kliknij prawym przyciskiem myszy w folderze "Drukarki" i wybierz "Uruchom jako administrator". Kliknij przycisk "Właściwości serwera", następnie pojawi się okno "Właściwości serwera drukarki". 6) Otwórz "Drivers" w karcie okna "Właściwości serwera druku" i wybierz sterownik do odinstalowania. Następnie kliknij przycisk "Usuń". 7) Wybierz "Usuń sterownik i pakiet sterowników." W oknie sterowników kliknij przycisk "OK" 8) Kliknij przycisk "Tak" w oknie "Właściwości serwera wydruku". 9) Jeśli dany "pakiet sterowników" jest wyświetlany w oknie dialogowym kliknij przycisk "Delete". 10) Wybierz "Usuń sterownik i pakiet sterowników.", A następnie kliknij przycisk "OK". 11) Uruchom ponownie komputer. CPD70V (Windows 7) 1) Kliknij przycisk Start i wybierz "Urządzenia i drukarki" z menu Start. 2) Kliknij prawym przyciskiem myszy ikonę drukarki, aby usunąć i wybrać "Usuń urządzenie". 3) Kliknij przycisk "Tak" w sekcji "Usuwanie Urządzenia" w oknie potwierdzającym. 4) Podczas gdy żadna z ikon w oknie "Drukarki i faksy" w kategorii "Urządzenia i drukarki" nie jest zaznaczona wybierz "Właściwości serwera drukarki" na górze okna. 5) Otwórz "Sterowniki" w oknie "Właściwości serwera drukarki" i kliknij "Change from Settings". 6) Wybierz sterownik drukarki do usunięcia i kliknąć przycisk "Usuń". 7) Wybierz "Usuń sterownik i pakiet sterowników." i kliknij "OK". 8) Kliknij przycisk "Tak" w oknie potwierdzającym "Właściwości serwera wydruku". 9) Kliknij przycisk "Usuń" w oknie "Zebrane informacje o pakietach sterowników" 10) Wybierz "Usuń sterownik i pakiet sterowników.", a następnie kliknij przycisk "OK". 11) Uruchom ponownie komputer.
