Instrukcja instalacji Zespołu Diagnostycznego Delphi w systemie Vista.

Transkrypt

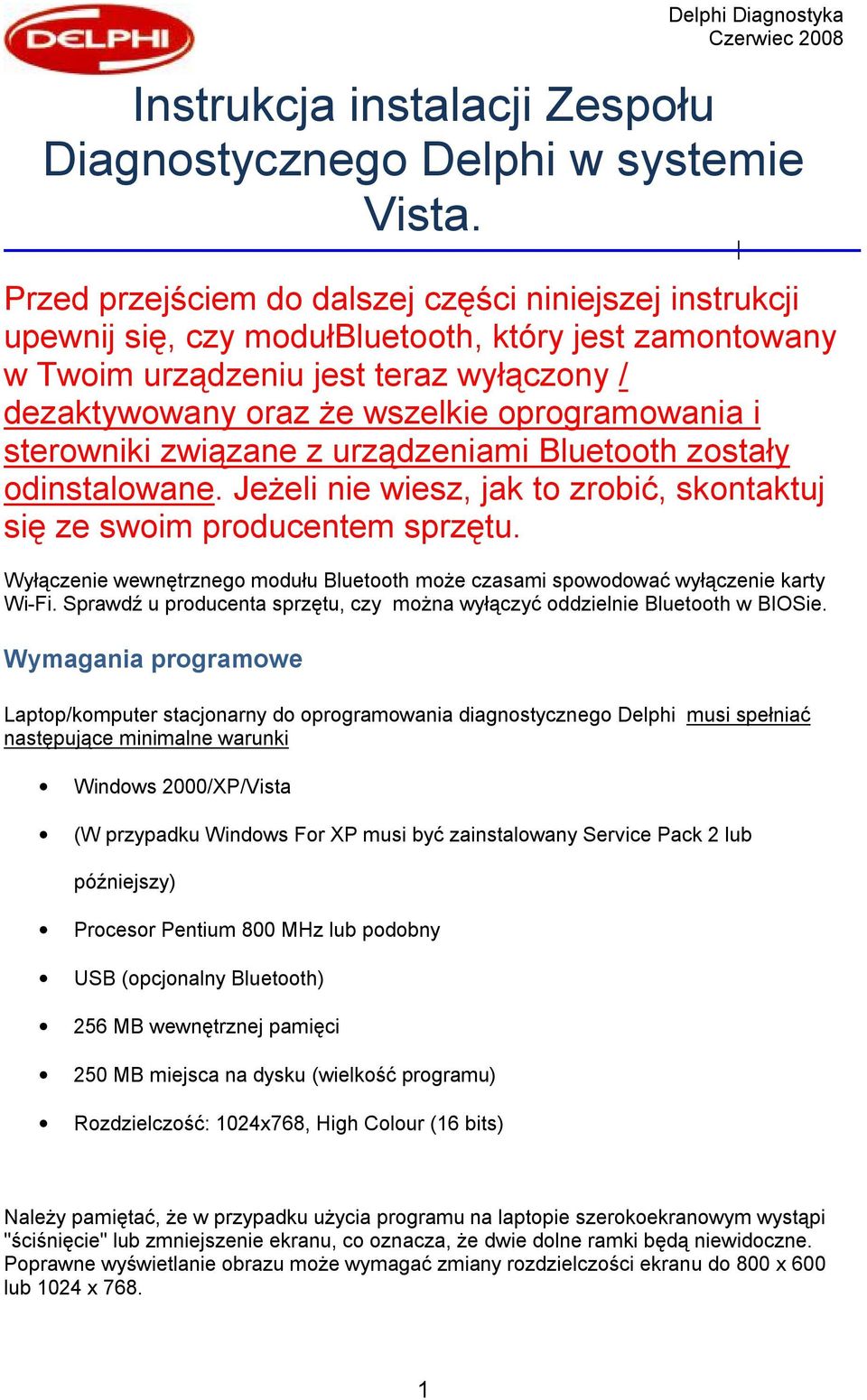

1 Instrukcja instalacji Zespołu Diagnostycznego Delphi w systemie Vista. Przed przejściem do dalszej części niniejszej instrukcji upewnij się, czy modułbluetooth, który jest zamontowany w Twoim urządzeniu jest teraz wyłączony / dezaktywowany oraz że wszelkie oprogramowania i sterowniki związane z urządzeniami Bluetooth zostały odinstalowane. Jeżeli nie wiesz, jak to zrobić, skontaktuj się ze swoim producentem sprzętu. Wyłączenie wewnętrznego modułu Bluetooth może czasami spowodować wyłączenie karty Wi-Fi. Sprawdź u producenta sprzętu, czy można wyłączyć oddzielnie Bluetooth w BIOSie. Wymagania programowe Laptop/komputer stacjonarny do oprogramowania diagnostycznego Delphi musi spełniać następujące minimalne warunki Windows 2000/XP/Vista (W przypadku Windows For XP musi być zainstalowany Service Pack 2 lub późniejszy) Procesor Pentium 800 MHz lub podobny USB (opcjonalny Bluetooth) 256 MB wewnętrznej pamięci 250 MB miejsca na dysku (wielkość programu) Rozdzielczość: 1024x768, High Colour (16 bits) Należy pamiętać, że w przypadku użycia programu na laptopie szerokoekranowym wystąpi "ściśnięcie" lub zmniejszenie ekranu, co oznacza, że dwie dolne ramki będą niewidoczne. Poprawne wyświetlanie obrazu może wymagać zmiany rozdzielczości ekranu do 800 x 600 lub 1024 x

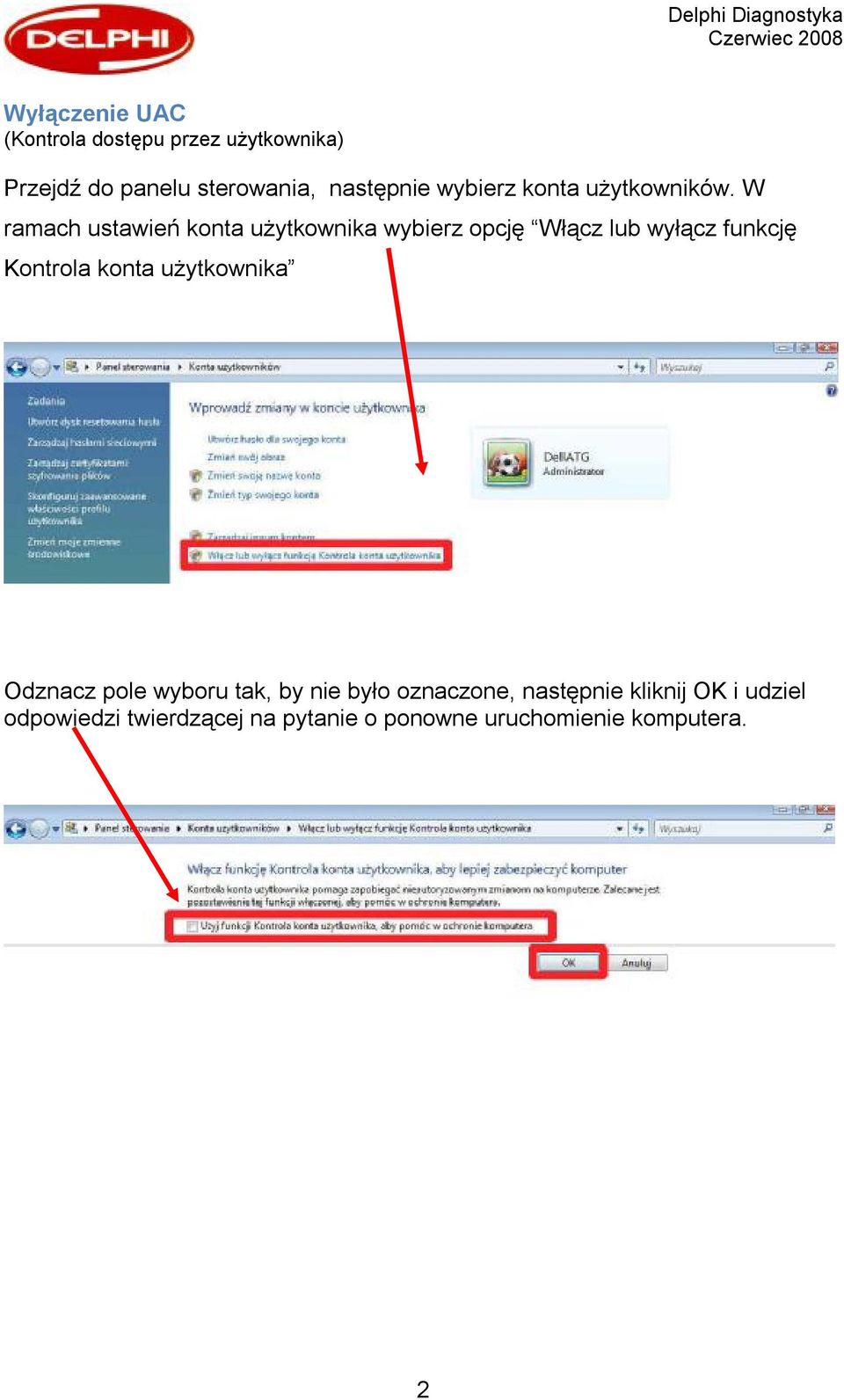

2 Wyłączenie UAC (Kontrola dostępu przez użytkownika) Przejdź do panelu sterowania, następnie wybierz konta użytkowników. W ramach ustawień konta użytkownika wybierz opcję Włącz lub wyłącz funkcję Kontrola konta użytkownika Odznacz pole wyboru tak, by nie było oznaczone, następnie kliknij OK i udziel odpowiedzi twierdzącej na pytanie o ponowne uruchomienie komputera. 2

3 Instalacja poprawki pomocy systemu Microsoft Vista Następnie zainstaluj poprawkę pomocy Microsoft Windows, by można było wyświetlić pliki pomocy, które zostały dostarczone wraz z oprogramowaniem; Delphi Diagnostics Windows Vista Bluetooth Drivers and Documentation. Kliknij Start, Kliknij Komputer, Kliknij ikonę napędu CD/DVD Kliknij folder o nazwie Vista 32bit help file fix Kliknij plik Windows6.0-KB x86.msu Aby zakończyć instalację, postępuj zgodnie z instrukcjami na ekranie. Instalacja sterowników Kensington Bluetooth dla for Microsoft Vista. Wsuń moduł Kensington Bluetooth do portu USB. System Microsoft Windows Vista wykryje nowe urządzenie i pojawi się następujące okno. Wybierz opcję Odszukaj i zainstaluj oprogramowanie sterownika. 3

4 Następnie pojawi się okno przedstawione poniżej. Wsuń płytę CD oznaczoną Microsoft Vista Drivers for Kensington Bluetooth, która została dostarczona wraz z pakietem diagnostycznym i następnie kliknij Dalej Zostanie wyświetlone poniższe okno, a system Windows automatycznie wyszuka i zainstaluje sterownik z płyty CD. 4

5 Windows wyszuka i zainstaluje sterowniki. W trakcie instalacji może pojawić się następujące okno. Wybierz "Zainstaluj oprogramowanie sterownika mimo to." Instalacja będzie kontynuowana. W czasie instalacji oprogramowania sterownika wyświetlane jest poniższe okno. 5

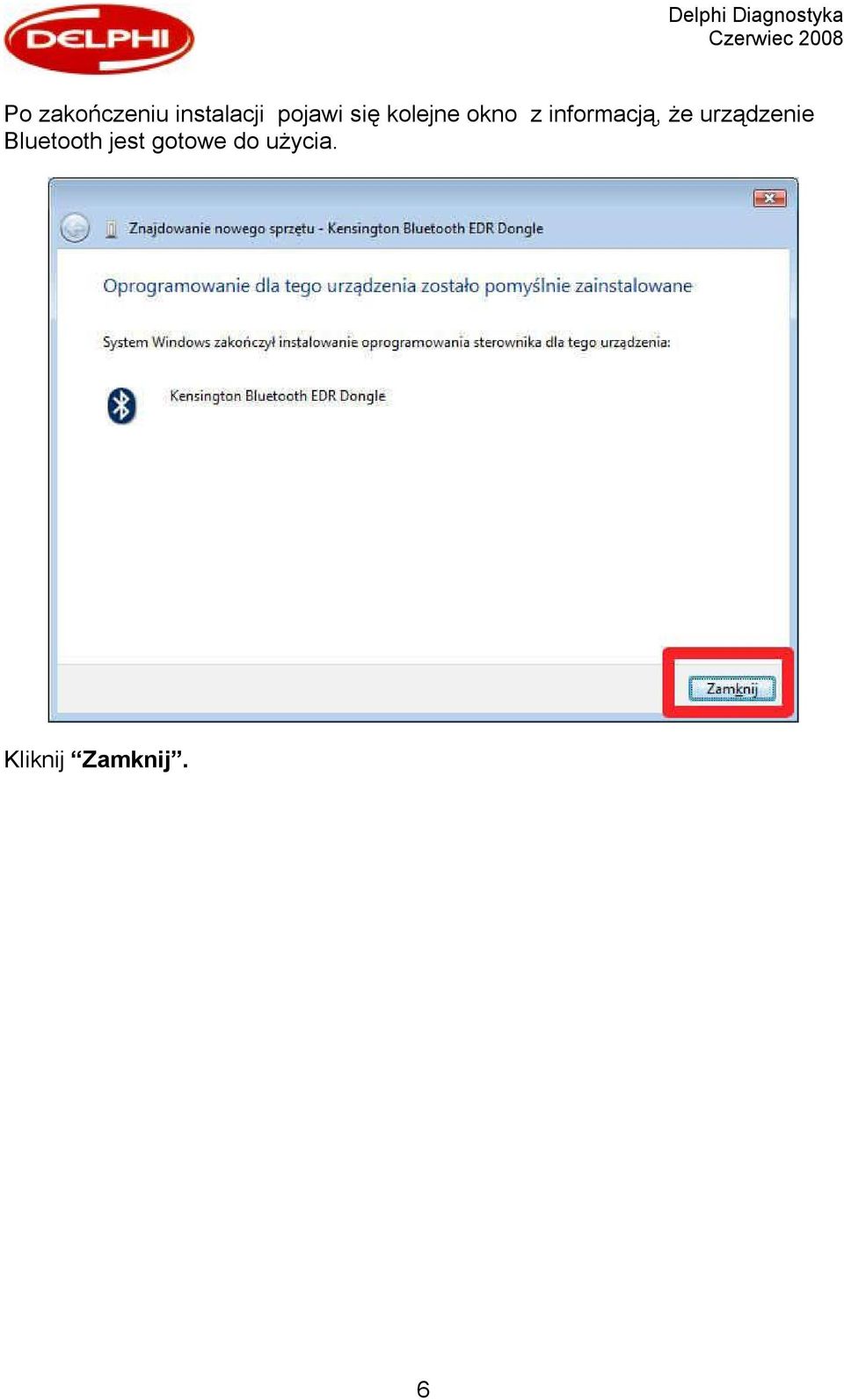

6 Po zakończeniu instalacji pojawi się kolejne okno z informacją, że urządzenie Bluetooth jest gotowe do użycia. Kliknij Zamknij. 6

7 Instalacja oprogramowaniadiagnostycznego Delphi Wsuń płytę z programem diagnostycznym Delphi do napędu CD Otwórz Mój komputer i kliknij ikonę napędu CD (przykład poniżej) Kliknij katalog DS150e 350E 500E 550E 800E R Następnie kliknij plik Diagnostic R Pojawi się pytanie o język instalacji. Dokonaj odpowiedniego wyboru i kliknij Ok 7

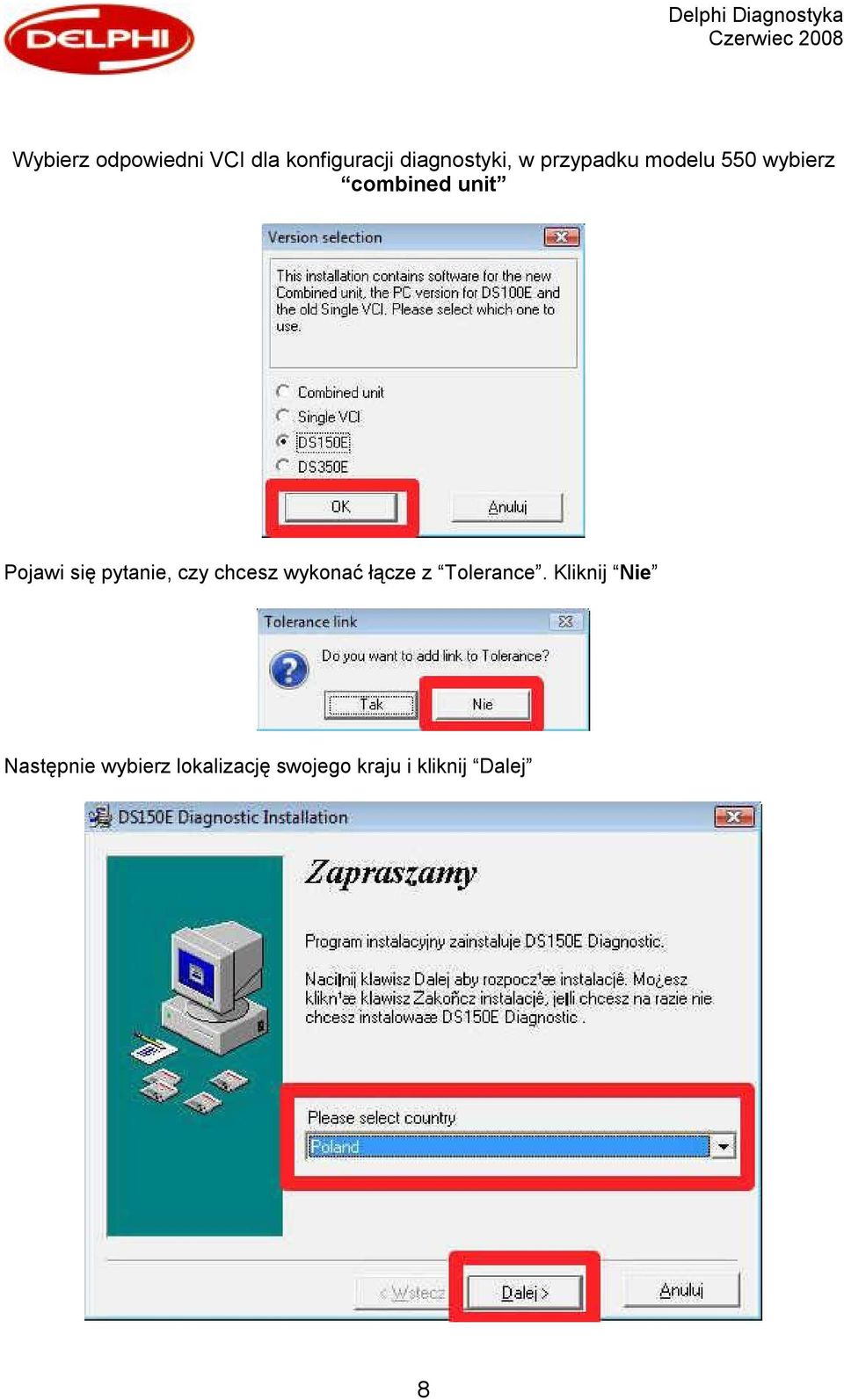

8 Wybierz odpowiedni VCI dla konfiguracji diagnostyki, w przypadku modelu 550 wybierz combined unit Pojawi się pytanie, czy chcesz wykonać łącze z Tolerance. Kliknij Nie Następnie wybierz lokalizację swojego kraju i kliknij Dalej 8

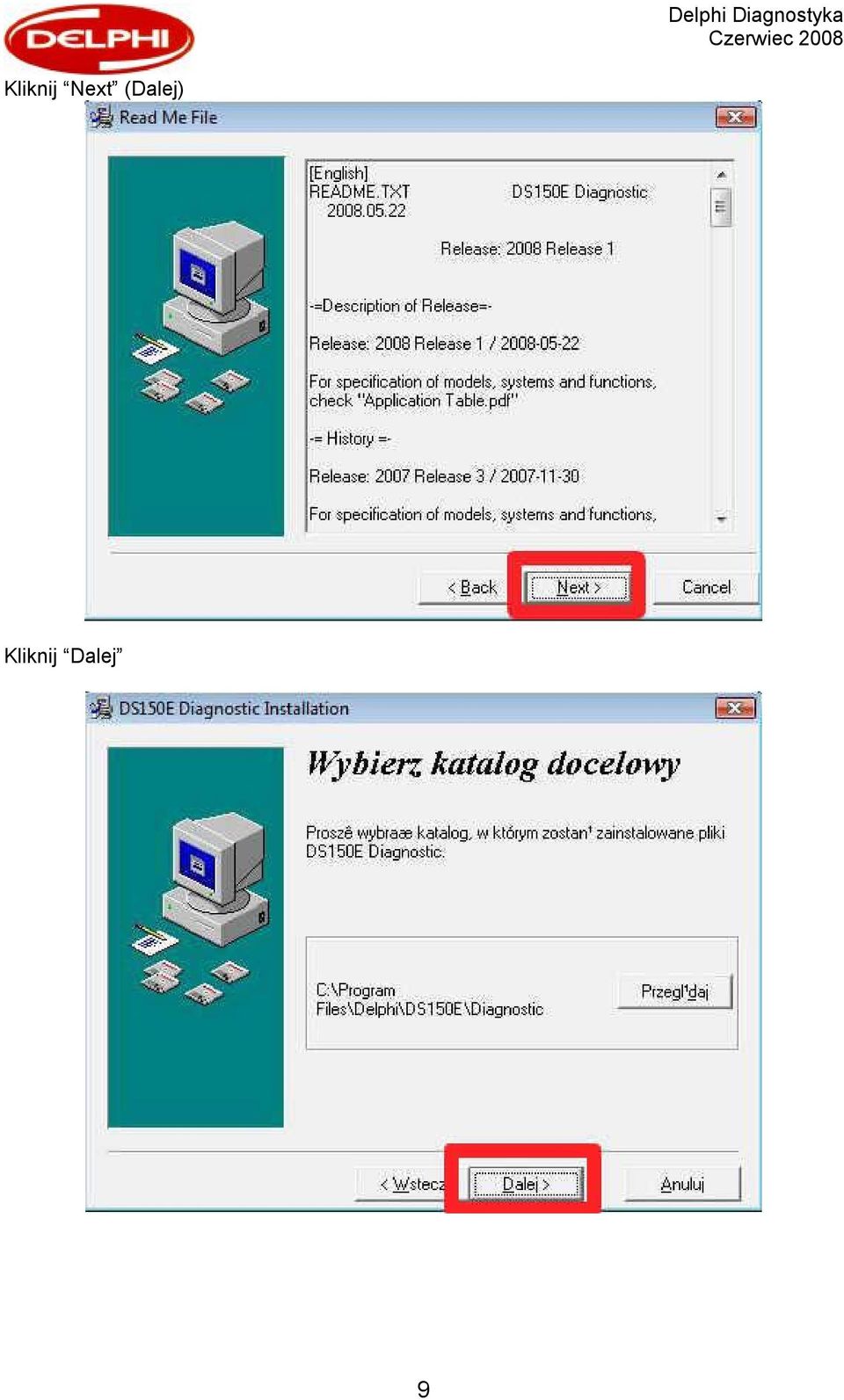

9 Kliknij Next (Dalej) Kliknij Dalej 9

10 Kliknij Dalej Czekaj, aż pliki diagnostyczne zostaną przekopiowane do komputera. Nastąpi instalacja sterowników USB dla VCI. Kliknij Tak 10

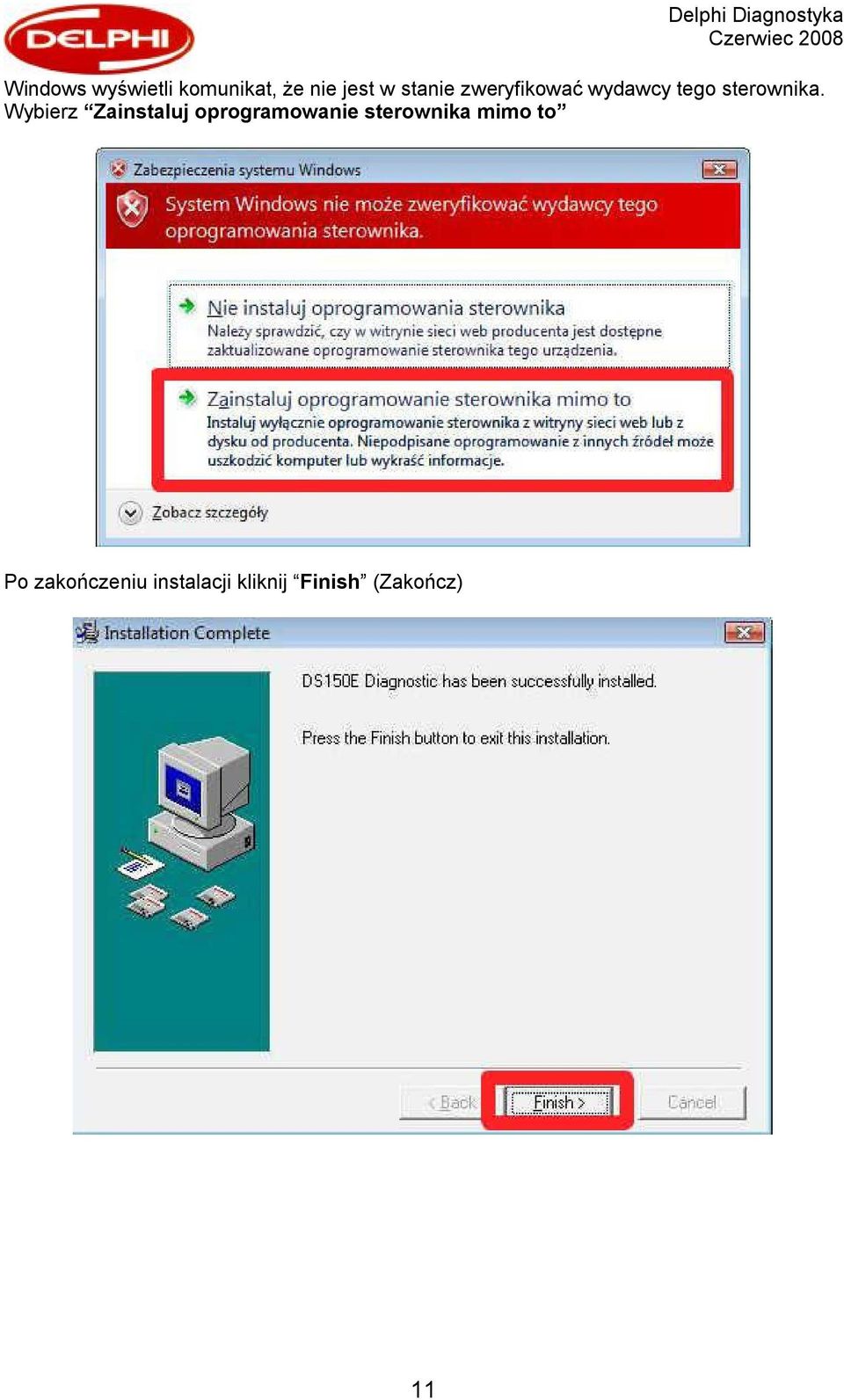

11 Windows wyświetli komunikat, że nie jest w stanie zweryfikować wydawcy tego sterownika. Wybierz Zainstaluj oprogramowanie sterownika mimo to Po zakończeniu instalacji kliknij Finish (Zakończ) 11

12 Konfiguracja skrótu dla oprogramowania diagnostycznego Delphi Delphi Diagnostyka Na pulpicie powinien znajdować się skrót o nazwie Diagnostic. Kliknij ikonę prawym klawiszem, a lewym przyciskiem kliknij Właściwości. Zaznacz następujące opcje i wybierz Windows XP w trybie zgodności Jeżeli opcja ta jest wyszarzona, postępuj zgodnie z dodatkowymi instrukcjami przedstawionymi poniżej. 12

13 Wybierz zakładkę skrót i opcję Zaawansowane Zaznacz pole wyboru obok Uruchom jako administrator. 13

14 Konfiguracja połączenia Bluetooth. Otwórz BT poprzez wybranie ikony z zasobnika systemowego w prawym dolnym rogu ekranu. Wybierz Dodaj urządzenie Bluetooth Włącz VCI i wybierz Moje urządzenie jest ustawione i gotowe do znalezienia i kliknij Dalej 14

15 Komputer rozpocznie wyszukiwanie urządzenia Wybierz urządzenie Delphi DSxxxE BT i kliknij Dalej 15

16 Wpisz "0" jako klucz dostępu do mini VCI i wybierz Dalej Bluetooth nawiąże teraz połączenie z Delphi VCI. 16

17 Wybierz Zakończ. Urządzenie Bluetooth jest teraz skonfigurowane. Zanotuj numer portu "wychodzącego". Będzie on potrzebny do skonfigurowania połączenia pomiędzy urządzeniem Bluetooth a oprogramowaniem diagnostycznym Delphi. Delphi Diagnostyka 17

18 Konfiguracja oprogramowania Delphi do komunikacji za pośrednictwem modułu Bluetooth Otwórz oprogramowanie diagnostyczne i kliknij ikonę Toolbox (Narzędzia) Powyżej zestawu narzędzi pojawi się lista. Kliknij ikonę Settings (Ustawienia) 18

19 Wybierz port komunikacyjny w wersji diagnostycznej odpowiadający wychodzącemu portowi podanemu wcześniej podczas instalacji, wybierz swój język i kliknij ok. 19
