1 INSTRUKCJA OBSŁUGI AHR-412 AHR-812 AHR-1622 AHR-1642 AHR

2 Spis treści 1. Informacje ogólne: str O produkcie str Opis panelu przedniego i tylnego str.4 2. Instalacja dysku twardego: str.6 3. Podłączanie rejestratora: str.8 4. Uruchamianie rejestratora: str.9 5. Menu str Nagrywanie str.10 Konfiguracja nagrywania str.10 Odtwarzanie str.11 Archiwizacja str Alarm str.11 Detekcja ruchu str.11 Maskowanie str.12 Utrata Video str.12 Wejście alarmowe str.13 Wyjście alarmowe str.13 Nietypowy str System str.14 Ogólne str.14 Kodowanie str.15 Sieć str.15 NetService str.16 Wyświetlanie str.17 Ustawienia PTZ str.17 RS232 str.18 Ścieżka str.18 Kanał Zarząd Kanał Tryb str Zaawansowane str.21 Dysk str.21 Konta str.22 Użytkownicy ` str.23 Wyjście TV str.22 Auto podtrzymanie str.23 Przywróć str.23 Aktualizuj str.24 Dodatkowe str.24 Import/Export str Info str.25 Informacje o HDD str.25 BPS str.26 LOG str.26 Wersja str Wyloguj str.27 2

3 6. Menu prawego klawisza myszy: str Przewodnik str Quick Set str Tryb nagrywania str Kontrola PTZ str Kontrola koncentryczny str Szybkoobr. PTZ str Wyjście alarmowe str Ustawienia koloru str Wyjście TV str Wyloguj str Widok 1/4/8/9/16 str Ustawienia P2P str Logowanie za pomocą programu CMS str Konfiguracja str Zdalne pobieranie nagrań str Logowanie za pomocą przeglądarki Internet Explorer str Zdalne pobieranie nagrań str Konfiguracja powiadomienia str Kontrola PTZ str Ustawianie presetu str Ustawianie ścieżki str Ustawianie patrolu str.46 3

4 1. Informacje ogólne: 1.1. O produkcie: AHD to standard telewizji analogowej w wysokich rozdzielczościach (720p i 1080p). Pozwala na przesyłanie obrazu do 500 m (zależy od przewodu i zastosowanych komponentów). Jest kompatybilny w dół do rozdzielczości 960H, dlatego też możliwe jest tworzenie systemów hybrydowych łączących kamery starszej generacji z nowymi (np. modernizacja kamer w istniejącym obiekcie) wymagana jest wówczas wymiana rejestratora na nowy AHR. Rejestratory AHR współpracują z kamerami AHD lub CVBS (960H). Mogą pracować w trybie trybrydowym z kamerami IP z serii Prestige 2. W ofercie dostępne są rejestratory obsługujące 1 4 dysków twardych i pracujące jednocześnie z 4-32 kamerami. Wszystkie rejestratory posiadają darmowy program CMS oraz wsparcie urządzeń mobilnych również przez chmurę Opis Panelu przedniego i tylnego: Wersje 32-kanałowe Wersje 16-kanałowe Wersje 4 i 8-kanałowe Nazwa/Znak Opis REC Dioda sygnalizująca nagrywanie POWER Dioda sygnalizująca włączenie zasilania SEARCH Otwiera kalendarz nagrań w interfejsie odtwarzania REC Wejście w ustawienia nagrywania 4

5 Wersje 32-kanałowe Wersje 16-kanałowe Wersje 8-kanałowe Wersje 4-kanałowe 5

6 2. Instalacja dysku twardego: Przed uruchomieniem rejestratora należy zainstalować w środku dysk twardy. Należy przy tym pamiętać, aby stosować dyski przeznaczone do pracy ciągłej np. Segate Surveillance. Oprócz tego, w jednym urządzeniu, zaleca się stosować dyski tej samej pojemności i tego samego producenta w celu uniknięcia późniejszych problemów. Aby prawidłowo przeprowadzić instalację dysku twardego należy: 1. Wykręcić śruby znajdujące się w tylnej części oraz po bokach. Zdjąć górną pokrywę rejestratora, odsuwając ją do tyłu i podnosząc tylną część do góry. Należy zwrócić szczególną uwagę aby nie uszkodzić plastikowych zaczepów przedniej części. W przypadku gdy górna pokrywa, nie chce oddzielić się od przedniego panelu, należy nacisnąć plastikowe zaczepy wkładając rękę wewnątrz obudowy po odchyleniu górnej pokrywy. 2. Podłączyć dysk (lub dyski) z płytą główną za pomocą przewodów, zwracając uwagę na podłączenie odpowiedniej długości przewodów do odpowiednich dysków. W przeciwnym wypadku krótki przewód uniemożliwi poprawne umieszczenie dysków. Następnie należy zamocować dysk do obudowy. W tym celu, dysk powinno umieścić się tak aby było możliwe jego dokręcenie z dołu obudowy za pomocą dołączonych w zestawie śrub. 6

7 Fot.1 Odkręcanie śrub górnej pokrywy Fot.2 Demontaż górnej obudowy 3. Przytrzymując dysk, odwrócić rejestrator i wkręcić śruby w otwory do tego przeznaczone. W tym przypadku należy zwrócić szczególną uwagę na to aby osie otworów i obudowy pokrywały się. Jeżeli tak nie jest, należy delikatnie manewrować dyskiem do momentu zrównania się otworów montażowych. 7

8 Fot.3 Umieszczenie dysku 4. Po wykonaniu tych czynności należy dokręcić śruby dysku i zamontować górną pokrywę, zwracając szczególną uwagę na to, aby żaden z przewodów nie dostał się pomiędzy pokrywę a obudowę. Mogłoby to spowodować uszkodzenie przewodu podczas dokręcania obudowy a w konsekwencji zwarcie. 3. Podłączanie rejestratora: Fot.4 Dokręcanie śrub mocujących dysk Po zainstalowaniu dysku twardego, w celu uruchomienia rejestratora, należy podłączyć do odpowiednich wejść kamery, monitor do wyjścia VGA (lub HDMI jeżeli posiada takie złącze), myszkę do portu USB (jeżeli nie będzie wykorzystywany pilot oraz dostarczyć zasilanie 12V DC (zaleca się zasilanie poprzez UPS). Opcjonalnie można podłączyć internet do złącza sieciowego. 8

9 4. Uruchamianie rejestratora: Rys.5 Przykładowy sposób podłączenia rejestratora Po podłączeniu zasilania i włączeniu rejestratora za pomocą wyłącznika umieszczonego z tyłu (niektóre modele nie posiadają wyłącznika i uruchamiają się zaraz po dostarczeniu zasilania) nastąpi procedura uruchamiania. W tym czasie na ekranie pojawi się logo MW Power, po czym wyświetli się menu główne z kreatorem ustawień. Fot.1 Widok menu głównego z kreatorem ustawień 9

10 Konfiguracji systemu można dokonać zarówno za pomocą kreatora jak i ręcznie, wybierając z dolnego menu ikonę Menu Główne. W niniejszej instrukcji zostanie omówiona konfiguracja ręczna. 5. Menu: Po wejściu do menu głównego wyświetli się okno logowania z informacją o braku uprawnień. W tym przypadku należy się zalogować aby uzyskać dostęp do ustawień. Fabrycznie ustawione dane do logowania to: Użytkownik: admin Hasło: brak Kliknięcie przycisku Zaloguj, spowoduje wyświetlenie wszystkich parametrów i ustawień oraz umożliwi dokonywanie ich zmian Nagrywanie: Fot.1 Okno logowania Konfiguracja nagrywania służy do zaplanowania godziny rozpoczęcia i zakończenia nagrywania w danym dniu dla każdego z kanałów. Możliwe jest także uaktywnienie funkcji wykrywania wideo (włączenie reakcji na ruch lub utratę obrazu). Fot.2 Widok Menu Głównego w zakładce Nagrywanie, Konfiguracja nagrywania. 10

11 Odtwarzanie zawiera wszystkie opcje potrzebne do przeglądania nagranych wcześniej obrazów wideo. Można przeglądać zarówno wszystkie kanały jak i każdy z osobna. Fot.3 Okno odtwarzania Archiwizacja umożliwia wykonanie kopii zapasowej na zewnętrznej pamięci masowej podłączonej do USB. Istnieje możliwość wykonania kopii zarówno systemu (backup) jak i nagrań (palić) Alarm: Fot.4 Widok Menu Głównego w zakładce Nagrywanie, Archiwizacja Detekcja ruchu umożliwia skonfigurowanie funkcji detekcji ruchu takich jak: ustawienie czułości, zaznaczenie obszaru detekcji, wybranie rodzaju reakcji, 11

12 kanału wyzwalania rejestracji oraz włączenie wyjścia alarmowego. Fot.5 Widok Menu Głównego w zakładce Alarm, Detekcja Maskowanie zawiera opcje dotyczące ustawień reakcji na przysłonięcie kamery. Może to być np. dźwięk buzera rejestratora, powiadomienie czy wysyłanie wiadomości na serwer FTP. Możliwe jest także ustawienie czułości oraz okresu w którym funkcja ta ma być aktywna. Fot.6 Widok Menu Głównego w zakładce Alarm, Maskowanie Utrata Video zawiera opcje dotyczące ustawień reakcji na utratę obrazu. Może to być np. dźwięk buzera rejestratora, powiadomienie czy wysyłanie wiadomości na serwer FTP. Po wejściu w Ustaw możliwe jest określenie pór w których funkcja ta ma być aktywna. 12

13 Fot.7 Widok Menu Głównego w zakładce Alarm, Utrata Video Wejście alarmowe zawiera opcje dotyczące ustawień reakcji na sygnał wejścia alarmowego. Może to być np. dźwięk buzera rejestratora, powiadomienie czy wysyłanie wiadomości na serwer FTP. Możliwe jest także ustawienie typu wejścia (Normalnie Zamknięte, Normalnie Otwarte) oraz okresu w którym funkcja ta ma być aktywna. Fot.8 Widok Menu Głównego w zakładce Alarm, Wejście alarmowe Wyjście alarmowe w tym oknie możliwa jest zmiana trybu pracy wyjścia alarmowego. Może ono pracować zgodnie z harmonogramem lub być aktywowane ręcznie wybierając Manual lub Stop. 13

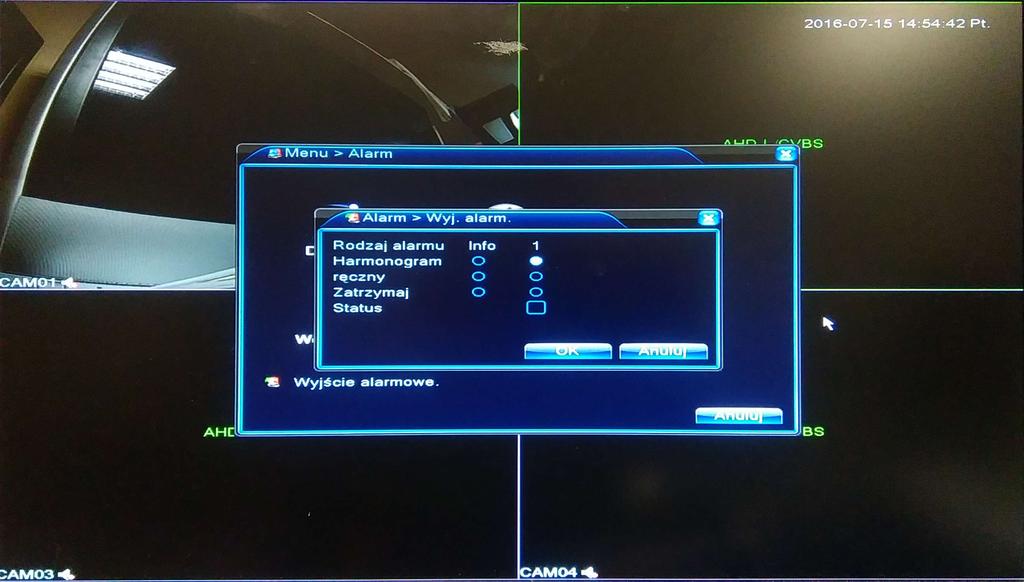

14 Fot.9 Widok Menu Głównego w zakładce Alarm, Wyjście alarmowe Nietypowy umożliwia skonfigurowanie reakcji na zdarzenie nietypowe takie jak np.: brak dysku, konflikt IP, brak połączenia z siecią. Po wystąpieniu danego zdarzenia możliwe jest np. włączenie buzzera czy wysłanie powiadomienia System: Fot.10 Widok Menu Głównego w zakładce Alarm, Nietypowy Ogólne zawiera ustawienia dotyczące czasu i daty oraz języka. Oprócz tego można dokonać ustawień dotyczących rejestracji obrazu na dysku twardym po jego przepełnieniu. 14

15 Fot.11 Widok Menu Głównego w zakładce System, Ogólne Kodowanie - umożliwiają zmianę parametrów przesyłanego obrazu każdego z kanałów zarówno strumienia głównego jak i podstrumienia. Parametry, które mogą ulec zmianie to m.in.: kompresja, rozdzielczość, ilość klatek na sekundę oraz jakość. Fot.12 Widok Menu Głównego w zakładce System, Kodowanie Sieć zawiera wszystkie informacje dotyczące sieci do której podłączony jest rejestrator. Możliwe jest włączenie funkcji DHCP w celu automatycznego przypisania adresu IP lub ręczne wprowadzenie parametrów. 15

16 Fot.13 Widok Menu Głównego w zakładce System, Sieć NetService - zawierają następujące funkcje: PPPoE konfiguracja protokołu Point-to-Point Protocol over Ethernet (przy korzystaniu z technologii ADSL) NTP ustawienia dotyczące serwera NTP ustawienia dotyczące poczty w przypadku powiadomień np. przy detekcji ruchu Filtr IP lista zaufanych i zablokowanych adresów IP DDNS aktualizacja adresu hosta DDNS w przypadku gdy adres IP sieci jest dynamiczny. FTP - pozwala na wysyłanie plików na serwer FTP po wystąpieniu alarmu ARSP umożliwia włączenie protokołu Adaptive Randomized Search Protocol Serwer Alarmu umożliwia wysyłanie raportów o alarmach na dany serwer Konfiguracja 3G konfiguracja sieci 3G w przypadku podłączenia modemu do USB UPnP - w tym miejscu dokonuje się ustawień protokołu Universal Plug-and-Play Wifi konfiguracja ustawień w przypadku podłączenia modułu Wi-Fi RTSP zmiana portu protokołu Real Time Streaming Protocol SNMP konfiguracja protokołu Simple Network Management Protocol Chmura chmura, umożliwiająca podgląd np. na smartfonie Komórka zgłaszane włączenie funkcji powiadomienia na telefon 16

17 Fot.14 Widok Menu Głównego w zakładce System, NetService Wyświetlanie umożliwia edycję opisów znajdujących się na wyświetlanym obrazie danego kanału. Edycji mogą ulegać: nazwa kanału oraz wyświetlany czas. Edycji nazwy dokonuje się poprzez wejście w Ustaw obok Nazwa Kanału, natomiast zmiana położenia jest możliwa po wejściu w Ustaw w sekcji Czas wyświetlany. W oknie edycji, można swobodnie zmieniać lokalizację tekstu. Zatwierdzenie wybranego położenia dokonuje się poprzez kliknięcie prawym klawiszem myszy. Fot.15 Widok Menu Głównego w zakładce System, Wyświetlanie Ustawienia PTZ w tym menu dokonuje się ustawień związanych z kamerami typu PTZ: Kanał wybór kanału dla którego mają być dokonywane ustawienia Protokół PTZ wybór protokołu komunikacyjnego PTZ Adres PTZ adres kamery PTZ (0-255) 17

18 Szybkość transmisji ilość bitów na sekundę Bit danych wybór bitu danych (5, 6, 7 lub 8) Bit stopu wybór ilości bitów stopu (1 lub 2) Parzystość kontrola parzystości Fot.16 Widok Menu Głównego w zakładce System, Ustawienia PTZ RS232 zawiera wszystkie opcje dotyczące portu RS232. Fot.17 Widok Menu Głównego w zakładce System, RS232 Ścieżka pozwala na skonfigurowanie własnej sekwencji podglądu kamer. W tym celu należy zaznaczyć opcję Zezwól, wpisać odpowiedni interwał czasowy i zaznaczyć wybrane kanały (lub grupy kanałów) w poszczególnych widokach przy czym np. 2 w Widok 4 oznacza drugą grupę czyli kanały od 4 do 8. 18

19 Fot.18 Widok Menu Głównego w zakładce System, Ścieżka Kanał Zarząd Kanał Tryb umożliwia trybów pracy hybrydowej. Rejestrator 32 kanałowy AHR-3221 Tryb CVBS 720P 1080N 1080P IP Max. ilość kamer Odtwarzanie 1 32 (25 FPS) 32 (16 FPS) 32 (15 FPS) (25 FPS) 24 (25FPS) 24 (25 FPS) (25 FPS) 16 (25 FPS) 16 (25FPS) (25 FPS) 8 (25 FPS) 8 (25 FPS) P P Mpx Mpx 8 4 W pierwszych 4 trybach, możliwe jest mieszanie standardów analogowych pomiędzy dostępnymi kanałami danego trybu. Rejestrator 16 kanałowy AHR-1632/AHR-1622 Tryb CVBS 720P 1080N 1080P IP Max. ilość kamer Odtwarzanie 1 16 (25 FPS) 16 (23 FPS) - 16 (10 FPS) (25 FPS) 16 (25FPS) 16 (25 FPS) (25 FPS) 8 (25 FPS) - 8 (25FPS) (25 FPS) 8 (25 FPS) - 8 (25FPS) (25 FPS) 8 (25FPS) 8 (25 FPS) P

20 P 8-960P Mpx Mpx 4 4 W pierwszych 5 trybach, możliwe jest mieszanie standardów analogowych pomiędzy dostępnymi kanałami danego trybu, przy czym kamery o tym samym standardzie należy podłączyć do danej grupy kanałów np.: 1-4, 5-8 itd. Wyjątkiem jest tryb 2 w którym grupę wejść o tym samym standardzie stanowią dwa wejścia np. 1-2, 3-4 itd. Rejestrator 8 kanałowy AHR-812 Tryb CVBS 720P 1080N 1080P IP Max. ilość kamer Odtwarzanie 1 8 (25 FPS) 8 (25 FPS) - 8 (12FPS) (25 FPS) 8 (25FPS) 8 (25 FPS) (25 FPS) 4 (25 FPS) - 4 (25FPS) P P P Mpx Mpx 4 4 W pierwszych 3 trybach, możliwe jest mieszanie standardów analogowych pomiędzy dostępnymi kanałami danego trybu, przy czym kamery o tym samym standardzie należy podłączyć do danej grupy kanałów: 1-4, 5-8. Wyjątkiem jest tryb 2 w którym grupę wejść o tym samym standardzie stanowią dwa wejścia np. 1-2, 3-4 itd. Rejestrator 4 kanałowy AHR-412 Tryb CVBS 720P 1080N 1080P IP Max. ilość kamer Odtwarzanie 1 4 (25 FPS) 4 (25 FPS) - 4 (15FPS) (25 FPS) 2 (25FPS) - 2 (25 FPS) P (25 FPS) 4 (25 FPS) 4 (25FPS) P P P Mpx

21 W pierwszych 4 trybach, możliwe jest mieszanie standardów analogowych pomiędzy dostępnymi kanałami danego trybu. Zmiany trybu pracy dokonuje się poprzez wybór odpowiedniego trybu oraz zatwierdzenie decyzji przyciskiem OK Zaawansowane: Fot.19 Widok Menu Głównego w zakładce System, Kanał tryb Dysk w menu tym istnieje możliwość sformatowania dysku. W tabeli wyświetlana jest lista zainstalowanych dysków wraz z informacjami o przestrzeni wolnej i zajętej. Można także ustawić konkretny dysk jako zapasowy, stworzyć partycję lub sformatować. Fot.20 Widok Menu Głównego w zakładce Zaawansowane, Dysk 21

22 Konta w tym miejscu istnieje możliwość dodania użytkownika oraz edycji jego uprawnień dotyczących zmiany ustawień, podglądu na żywo, odtwarzania czy podglądu zdalnego. W celu utworzenia nowego użytkownika, należy wejść do Dodaj Konto, następnie nadać mu nazwę i hasło, określić uprawnienia poprzez zaznaczenie funkcji do których dany użytkownik ma mieć dostęp a następnie zatwierdzenie decyzji przyciskiem OK. Fot.21 Widok Menu Głównego w zakładce Zaawansowane, Konta Użytkownicy w tej sekcji wyświetlani są użytkownicy którzy aktualnie połączeni są do rejestratora za pomocą łącza internetowego. W tym oknie można dokonać rozłączenia wybranego użytkownika. Fot.22 Widok Menu Głównego w zakładce Zaawansowane, Użytkownicy Wyjście TV zawiera ustawienia dotyczące ekranu. Możliwa jest zmiana marginesów oraz parametrów wyświetlanego obrazu takich jak np.: jasność, 22

23 kontrast itd. Fot.22 Widok Menu Głównego w zakładce Zaawansowane, Wyjście TV Auto podtrzymanie pozwala na wybranie dnia oraz godziny w której ma być wykonywany restart systemu. Fot.23 Widok Menu Głównego w zakładce Zaawansowane, Auto Podtrzymanie Przywróć umożliwia przywrócenie ustawień fabrycznych dla wybranych grup ustawień. W tym celu należy zaznaczyć wybrane grupy lub Wybierz wszystko, a następnie kliknąć OK. 23

24 Fot.24 Widok Menu Głównego w zakładce Zaawansowane, Przywróć Aktualizuj w tym miejscu możliwe jest dokonanie aktualizacji systemu za pomocą nośnika wpiętego w port USB zawierającego oprogramowanie. Fot.25 Widok Menu Głównego w zakładce Zaawansowane, Aktualizuj Dodatkowe zawiera informacje o kanałach audio oraz alarmowych. Możliwy jest także wybór odpowiedniego pilota oraz panelu a także włączenie portu RS232 i funkcji PTZ. 24

25 Fot.26 Widok Menu Głównego w zakładce Zaawansowane, Dodatkowe Import/Export umożliwia zapisanie lub wczytanie ustawień systemowych z pliku znajdującego się na zewnętrznej pamięci podłączonej do portu USB. Oprócz tego istnieje możliwość zapisu logów Info: Fot.27 Widok Menu Głównego w zakładce Zaawansowane, Import/Export Informacje o HDD zawiera informacje o ilości zainstalowanych dysków, dostępnym i wolnym miejscu oraz statusie. Oprócz tego po przejściu do Nagrania wyświetla się lista nagranych wideo wraz z datą rozpoczęcia i zakończenia nagrywania. 25

26 Fot.28 Widok Menu Głównego w zakładce Info, Informacje o HDD BPS wyświetla aktualne dane dotyczące przesyłu danych wideo dla poszczególnych kanałów. Fot.29 Widok Menu Głównego w zakładce Info, BPS LOG to menu wyświetla wszystkie akcje związane z pracą rejestratora oraz zmianą jej ustawień. Aby żądane logi pojawiły się na liście, należy wybrać typ oraz zakres dat i kliknąć przycisk Szukaj. 26

27 Fot.30 Widok Menu Głównego w zakładce Info, LOG Wersja zawiera informacje o rejestratorze, aktualnej wersji systemu, oraz ostatniej aktualizacji a także informacje o stanie NAT (Network Address Translation) Wyloguj: Fot.31 Widok Menu Głównego w zakładce Info, Wersja Pozwala na wyłączenie rejestratora, zmianę użytkownika oraz dokonanie restartu. Zalecaną formą wyłączania rejestratora jest wyłączanie poprzez Menu główne Wyłącz. 27

28 Fot.32 Widok Menu Głównego w zakładce Wyloguj 6. Menu prawego klawisza myszy: Oprócz menu głównego, menu prawego klawisza myszy. Jest ono indywidualne dla każdego z wyświetlanych kanałów dlatego ważne jest położenie kursora myszy w chwili kliknięcia prawym klawiszem Przewodnik: Pozwala na szybką konfigurację wszystkich ustawień dotyczących rejestratora. Skorzystanie z przewodnika jest konieczne w przypadku konfigurowania połączenia z aplikacją mobilną. Konfiguracja ta jest omówiona w dalszej części instrukcji Quick Set: Okno to wyświetla listę dodanych kamer IP. Możliwe jest także wyszukanie nowej kamery i dodanie jej do odpowiedniego kanału poprzez kliknięcie Szukaj, zaznaczenie danego adresu IP kamery i kliknięcie Dodaj. Przed dodaniem nowej kamery IP należy sprawdzić poprawność konfiguracji wejść w Menu główne System Kanał zarząd Kanał tryb. Wybrany tryb powinien obsługiwać rodzaj podłączonych kamer IP. 28

29 6.3. Tryb nagrywania: Fot.33 Widok Menu prawego przycisku myszy, Quick Set W oknie tym istnieje możliwość wyboru trybu nagrywania każdej z podłączonych kamer. Może to być nagrywanie według harmonogramu, ręczne lub zatrzymanie nagrywania Kontrola PTZ: Fot.34 Okno wyboru trybu nagrywania Po wybraniu tej funkcji pojawia się okno z wszystkimi funkcjami potrzebnymi do sterowania kamerami PTZ. Oprócz podstawowych ustawień obrazu, możliwe jest także ustawienie pozycji wyjściowej oraz kontrolowanie między innymi takich funkcji jak np. oświetlenie. Fot.35 Okno kontroli PTZ 29

30 6.5. Kontrola koncentryczny: Okno to służy do wejścia w menu kamery, która podłączona jest fizycznie do rejestratora za pomocą kabla koncentrycznego. Funkcje te odpowiadają funkcjom dostępnym poprzez joystick umieszczony na przewodzie Szybkoobr. PTZ: Fot.36 Okno kontroli menu kamery poprzez kabel koncentryczny Po wejściu w tę opcję, system powiększa obraz danego kanału i umożliwia sterowanie kamerą PTZ za pomocą myszy Wyjście alarmowe: Okno te umożliwia zmianę ustawień wyjść alarmu zarówno dla każdego z dostępnych kanałów jak każdego z osobna. Wyświetlany jest także status poszczególnych wyjść alarmowych Ustawienia koloru: Fot.37 Okno Wyjścia alarmowego W tym miejscu można dokonać zmian parametrów wyświetlanego obrazu. Możliwe jest także ustawienie dwóch zakresów czasowych dla których dane parametry mają być inne np. dzień, noc. 30

31 Fot.38 Ustawienia kolorów 6.9. Wyjście TV: Zawiera ustawienia dotyczące ekranu. Możliwa jest zmiana marginesów oraz parametrów wyświetlanego obrazu takich jak np.: jasność, kontrast itd. Te same ustawienia są dostępne z poziomu Menu Zaawansowane Wyj. TV Wyloguj Pozwala na wyłączenie rejestratora, zmianę użytkownika oraz dokonanie restartu. Zalecaną formą wyłączania rejestratora jest wyłączanie poprzez Menu główne Wyłącz Widok 1/4/8/9/16 Umożliwia przełączanie widoku na jeden wybrany kanał lub podgląd czterech kanałów jednocześnie. 7. Ustawienia P2P: Służą do skonfigurowania tak zwanej chmury, która pozwala na podgląd obrazu z kamery na telefonie posiadającym aplikację XMEye, którą można pobrać ze strony Google Play. Aby skonfigurować połączenie z telefonem należy: 1. Połączyć rejestrator z internetem za pomocą kabla sieciowego i włączyć funkcję P2P poprzez wejście w Menu System NetService. 2. Dwukrotnie kliknąć w Chmura, zaznaczyć Zezwól. 3. Przejść do Przewodnika w Menu prawego przycisku myszy 4. Klikając Next przejść do okna Network Test 5. Dokonać testu połączenia internetowego przyciskiem Retry. 6. Po pojawieniu się komunikatu Twoje urządzenia są podłączone do sieci poprawnie, przejść dalej klikając Next. 7. Zeskanować odpowiedni (dla danego systemu operacyjnego) kod QR za pomocą aplikacji np. QR Droid 8. Pobrać, zainstalować i uruchomić aplikację XMEye 9. Utworzyć konto i zalogować się lub skorzystać z opcji Local Login 10. Dodać kamerę do aplikacji, naciskając ikonę + po prawej na górze 11. Nadać kamerze nazwę 12. W Przewodniku rejestratora, przejść do Dodaj urządzenie poprzez kliknięcie Next 31

32 Fot.39 Dodawanie urządzenia do aplikacji (po lewej), nadawanie nazwy (po prawej) Fot.40 Skanowanie kodu QR (po lewej), ID urządzenia nadane przez aplikację (po prawej) 32

33 Fot.41 Dodane urządzenie na liście (po lewej), podgląd kanału pierwszego (po prawej) 13. Zeskanować wyświetlony w Przewodniku kod QR wybierając w aplikacji ikonę 14. Kliknąć OK Po tych czynnościach, dodana kamera natychmiast pojawi się na liście urządzeń aplikacji. W celu podglądu obrazu należy, zaznaczyć dane urządzenie i wybrać kanał. 8. Logowanie za pomocą programu CMS 8.1. Konfiguracja Aby zdalnie połączyć się z rejestratorem za pomocą programu CMS należy: 1. Pobrać program CMS ze strony i zainstalować go. 2. Uruchomić program CMS W tym miejscu pojawi się okno logowania. Należy wtedy zalogować się używając standardowego konta: U/P: super/brak hasła 33

34 Fot.42 Okno logowania programu CMS 3. Korzystając z Menu po prawej przejść do System Urządzenia Fot.43 Okno główne programu CMS 4. W oknie Urządenia wybrać Dodaj lokalizację i nadać jej nazwę (może to być nazwa miejsca w którym zainstalowany jest rejestrator lub inna nazwa) 34

35 Fot.44 Dodawanie urządzenia w programie CMS 5. Zaznaczyć dodaną lokalizację, po czym kliknąć Dodaj urządzenie. Fot.45 Dodawanie urządzenia w programie CMS W nowopojawionym oknie dokonać wyszukania urządzeń w sieci poprzez kliknięcie Wyszukaj. Gdy system wyświetli wszystkie urządzenia, należy wybrać dane urządzenie (rejestrator), nadać mu nazwę (opcjonalnie) oraz podać dane do 35

36 logowania, po czym kliknąć OK. Dodane urządzenie pojawi się wtedy na liście z lewej strony. 6. Kliknąć prawym klawiszem myszy na wybrane urządzenie, po czym z listy wybrać Wszystkie kanały główny strumień. System wyświetli wtedy podgląd z wszystkich dostępnych kanałów. Oprócz tego możliwe jest także dodanie poszczególnych kanałów osobno do wybranych okien ekranu. W tym celu należy rozwinąć listę dostępnych kanałów danego urządzenia klikając symbol + obok nazwy, wybrać dany kanał np. CAM9 a następnie metodą Przeciągnij i Upuść umieścić dany obraz kanału w wybranym oknie Zdalne pobieranie nagrań Fot.46 Podgląd kanałów w programie CMS Program CMS umożliwia zdalne pobranie na komputer nagrań, znajdujących się na dysku rejestratora. W tym celu należy: 1. Z menu po prawej stronie wybrać Odtwarzanie. W nowym oknie w zakładce Pliki rejestratora wybrać urządzenie, kanał lub kanały zaznaczając odpowiedni tryb wyszukiwania. Tryb Wg. Czasu umożliwia dodanie (za pomocą Dodaj) odpowiednich kanałów do listy i wyszukanie wszystkich nagrań. Ten tryb pozwala na pobranie nagrań tylko w formacie H.264. Przy pobieraniu pojedynczych plików (tryb Wg. Plików), system umożliwia konwersję wideo do formatu AVI. 36

37 Fot.46 Zdalne pobieranie nagrań w programie CMS 2. Ustalić zakres dat nagrania i kliknąć Wyszukaj. Zaznaczyć wybrane pliki wideo po czym kliknąć Załaduj w celu pobrania na komputer. W nowopojawionym oknie wybrać folder, gdzie zapisane mają zostać nagrania po czym kliknąć OK. System rozpocznie wtedy pobieranie a po jego zakończeniu wyświetli odpowiedni komunikat. 9. Logowanie za pomocą przeglądarki Internet Explorer Oprócz podglądu obrazów wideo z poziomu rejestratora, istnieje także możliwość zalogowania się poprzez przeglądarkę Internet Explorer z zainstalowaną wtyczką ActiveX. Aby uzyskać dostęp do podglądu przez przeglądarkę należy: 1. Zalogować się do rejestratora i uzyskać adres IP, który znajduje się w Menu System Sieć. (np ) 2. Zezwolić przeglądarce na uruchomienie wtyczki ActiveX dla tego adresu, poprzez wejście w Opcje internetowe Zabezpieczenia Poziom niestandardowy a następnie zaznaczenie opcji Monituj przy następujących funkcjach: Inicjowanie i wykonywanie skryptów kontrolek ActiveX niezaznaczonych jako bezpieczne do wykonywania (niezabezpieczone) Pobieranie podpisanych kontrolek ActiveX (niezabezpieczone) 37

38 Fot.47 Okna opcji internetowych podczas zmiany ustawień wtyczki ActiveX Następnie należy kliknąć OK oraz potwierdzić zmianę ustawień w oknie ostrzeżenia klikając Tak, po czym w oknie Opcji internetowych kliknąć Zastosuj. 3. Wpisać otrzymany adres IP w pasek przeglądarki Internet Explorer i kliknąć Enter. W przypadku gdy wtyczka ActiveX nie została wcześniej zainstalowana, pojawi się komunikat o zablokowaniu przez przeglądarkę instalacji wtyczki ActiveX. Należy wtedy kliknąć przycisk Zainstaluj, a następnie w komunikacie ostrzeżeń o zabezpieczeniach również kliknąć Zainstaluj. Po wykonaniu tych czynności, przeglądarka przejdzie pod podany adres IP i wyświetli się interfejs programu NETSurveillance WEB wraz z oknem logowania. Aby uzyskać dostęp do wszystkich funkcji, należy się zalogować, używając odpowiedniej nazwy użytkownika i hasła. Standardowo: Użytkownik: admin Hasło: brak Fot.48 Okno przeglądarki z komunikatem o zablokowaniu instalacji ActiveX. 38

39 Fot.49 Okno przeglądarki z ostrzeżeniem o zabezpieczeniach. Kliknięcie Zaloguj spowoduje wyświetlenie podglądu wszystkich podłączonych kamer oraz umożliwi dostęp do funkcji, którymi dysponuje dany rejestrator oraz do których dostęp ma dany użytkownik. Na górze strony znajduje się menu zawierające takie zakładki jak: Playback - służy do przeglądania nagranych wcześniej obrazów wideo. Log wyświetla akcje związane z pracą rejestratora oraz zmianą jej ustawień DeviceCfg umożliwia zdalny restart rejestratora, upgrade jak również jego wyłączenie. Oprócz tego zawiera ustawienia dotyczące obrazu, nagrywania, alarmu, jak również podgląd zalogowanych użytkowników, LocalCfg zawiera opcje dotyczące: alarmu, ścieżki zapisu wideo oraz wersji programu Logout - umożliwia wylogowanie Fot.50 Widok podglądu 39

40 Oprócz tego, po prawej stronie znajdują się kody QR z aplikacją na dany system operacyjny oraz ID urządzenia Zdalne pobieranie nagrań Aby zdalnie pobrać nagranie poprzez przeglądarkę Internet Explorer, należy: 1. W menu na górze przejść do Playback 2. Wybrać tryb wyszukiwania: według nazwy (By Name) lub według czasu (By Time) 3. Wybrać typ nagrania które ma być pobrane np. nagranie wywołane detekcją ruchu (Detect Record) 4. Wybrać zakres dat interesujących nas nagrań 5. Wybrać kanał (lub kanały w przypadku trybu By Time) z którego maja być pobrane nagranie Fot.51 Okno wyszukiwania nagrań Fot.52 Okno zapisu nagrań. 40

41 6. Kliknąć Search i w nowopojawionym oknie zaznaczyć na liście po lewej wybrane nagrania i kliknąć Download. 7. Wybrać katalog gdzie zostaną zapisane nagrania na komputerze oraz (jeżeli istnieje możliwość) format wideo. 8. Kliknąć OK aby pobrać nagrania. Po zakończeniu tej operacji system wyświetli odpowiedni komunikat. 10. Konfiguracja powiadomienia Aby umożliwić wysyłanie powiadomień na adres przy wystąpieniu jakiegoś zdarzenia np.: wykrycie ruchu, włączenie alarmu, zanik lub zakrycie obrazu czy błędy związane z pracą rejestratora, należy: 1. Wejść w Menu System NetService po czym wejść w okno konfiguracji adresu , dwukrotnie klikając w nazwę i zaznaczając funkcję Zezwól. 2. W oknie konfiguracji adresu dokonać ustawień nazwy i portu serwera SMTP, konta oraz hasła, adresu na które wysyłana będzie informacja, adresu z którego ma być wysyłana informacja. Można także wpisać temat wiadomości. Fot.53 Ustawienia 3. Włączyć funkcję powiadomienia dla wybranego zdarzenia w Menu Alarm Detekcja/Maskowanie/Utrata Video/Wej. Alarm./Nietypowy, zaznaczając opcję Zezwól w oknie danego zdarzenia oraz Wyślij . Funkcja detekcji ruchu umożliwia także wybór czułości oraz zaznaczenie obszaru detekcji po wejściu w Ustaw w sekcji Czułość. 41

42 11. Kontrola PTZ Fot.54 Ustawienia powiadomienia w przypadku detekcji ruchu Ustawianie presetu Aby ustawić preset z poziomu rejestratora należy: wejść w opcję Kontrola PTZ (menu prawego klawisza myszy) za pomocą przycisków nawigacyjnych, ustawić kamerę w wybranym kierunku nadać presetowi numer (>0) w polu obok przycisku Rozpocznij kliknąć przycisk + znajdujący się nad numerem presetu Po tych czynnościach wybrane położenie kamery zostanie zapamiętane. Wywołania danego presetu dokonuje się poprzez wybranie przycisku Rozpocznij, po wpisaniu odpowiedniego numeru w polu obok. Fot.55 Ustawienie presetu z poziomu rejestratora Aby ustawić preset z poziomu przeglądarki należy: za pomocą przycisków nawigacyjnych, ustawić kamerę w wybranym kierunku nadać presetowi numer (>0) kliknąć przycisk + znajdujący się obok pola z numerem presetu 42

43 odpowiedniego numeru w polu obok. Fot.56 Ustawienie presetu z poziomu przeglądarki Aby ustawić preset z poziomu programu CMS należy: za pomocą przycisków nawigacyjnych, ustawić kamerę w wybranym kierunku wybrać numer presetu z listy kliknąć przycisk + znajdujący się obok pola z numerem presetu odpowiedniego numeru w polu obok. Fot.57 Ustawienie presetu z poziomu programu CMS 43

44 11.2. Ustawianie ścieżki Ustawienie ścieżki możliwe jest tylko po wcześniejszym zdefiniowaniu minimum 2 presetów. Aby ustawić ścieżkę z poziomu rejestratora należy: wejść w opcję Kontrola PTZ (menu prawego klawisza myszy) przejść do Zaawans. w pozycji Ścieżka kliknąć przycisk + wybrać odpowiedni preset z listy (obok przyciku Rozpocznij, którym można dokonać podglądu wybranego presetu) wpisać Interwał czasowy pomiędzy presetami kliknąć przycisk Dodaj Preset Czynności te należy powtórzyć w celu dodania kolejnych presetów po których ma poruszać się kamera (min. 2). Podglądu kolejności dodanych presetów można dokonać poprzez rozwinięcie listy istnieje Preset. Po wybraniu presetu z tej listy możliwe jest jego usunięcie poprzez Usuń Preset. Po tych czynnościach ścieżka zostanie zapisana. Wywołania danej ścieżki dokonuje się poprzez wybranie przycisku Rozpocznij, po wpisaniu odpowiedniego numeru w polu obok. Fot.58 Ustawienie ścieżki z poziomu rejestratora Fot.59 Dodawanie ustawionych wcześniej presetów do ścieżki Aby ustawić ścieżkę z poziomu przeglądarki należy: nadać ścieżce numer po czym wybrać ikonę 44

45 w nowopojawionym oknie wybrać odpowiedni preset z listy wpisać Interwał czasowy pomiędzy presetami kliknąć przycisk Add Preset Czynności te należy powtórzyć w celu dodania kolejnych presetów po których ma poruszać się kamera (min. 2). Po wybraniu presetu z tej listy możliwe jest jego usunięcie poprzez Del Preset. Del Tour powoduje usunięcie aktualnej ścieżki obok. Fot.60 Dodawanie ustawionych wcześniej presetów do ścieżki z poziomu przeglądarki Fot.61 Ustawienie ścieżki z poziomu przeglądarki Aby ustawić ścieżkę z poziomu programu CMS należy: nadać ścieżce numer po czym wybrać ikonę 45

46 w nowopojawionym oknie wybrać odpowiedni preset z listy wpisać Interwał czasowy pomiędzy presetami kliknąć przycisk Dodaj Preset Czynności te należy powtórzyć w celu dodania kolejnych presetów po których ma poruszać się kamera (min. 2). Po wybraniu presetu z tej listy możliwe jest jego usunięcie poprzez Usuń Preset. Usuń Trasę powoduje usunięcie aktualnej ścieżki. obok. Fot.62 Dodawanie ustawionych wcześniej presetów do ścieżki z poziomu programu CMS Ustawianie patrolu Fot.63 Ustawienie ścieżki z poziomu przeglądarki Aby ustawić ścieżkę z poziomu rejestratora należy: wejść w opcję Kontrola PTZ (menu prawego klawisza myszy) przejść do Zaawans. w pozycji Wzór kliknąć przycisk + 46

47 w nowopojawionym oknie za pomocą przycisków nawigacyjnych dokonać nagrania ruchu kamery, po czym kliknąć OK Po tych czynnościach nagrany ruch kamery zostanie zapisany pod konkretnym numerem. W celu uruchomienia patrolu, należy wybrać z listy odpowiedni numer, po czym kliknąć przycisk Rozpocznij. Fot.64 Ustawienie patrolu z poziomu przeglądarki Fot.65 Okno nagrywania ruchu kamery Ręczne sterowanie ruchem kamery PTZ może odbywać się zarówno z poziomu rejestratora, przeglądarki, aplikacji XMEye jak i programu CMS. Użycie przycisków sterujących podczas trwania wyznaczonej trasy lub patrolu spowoduje przerwanie akcji i obrót kamery w kierunku wyznaczonym przez użytkownika. Istnieje także możliwość skonfigurowania kamery, aby po pewnym czasie powróciła do wcześniej ustawionej trasy/patorolu, gdy ręczne sterowanie kamerą zostanie zakończone. W tym przypadku należy: wejść do menu OSD kamery przejść do SYSTEM SETTING MOVEMENT CONTROL w opcji PARK ACT TIME wybrać czas po jakim kamera ma powrócić do trasy/patrolu w opcji PARK ACT wybrać pattern, trasę lub patrol dla którego funkcja ma być aktywna 47

48 Fot.66 Menu OSD kamery PTZ Poniższa tabela przedstawia klawisze nawigacyjne Menu OSD kamery w poszczególnych interfejsach 48
