1 Instrukcja instalacji i konfiguracji rejestratorów NVR-xx-X

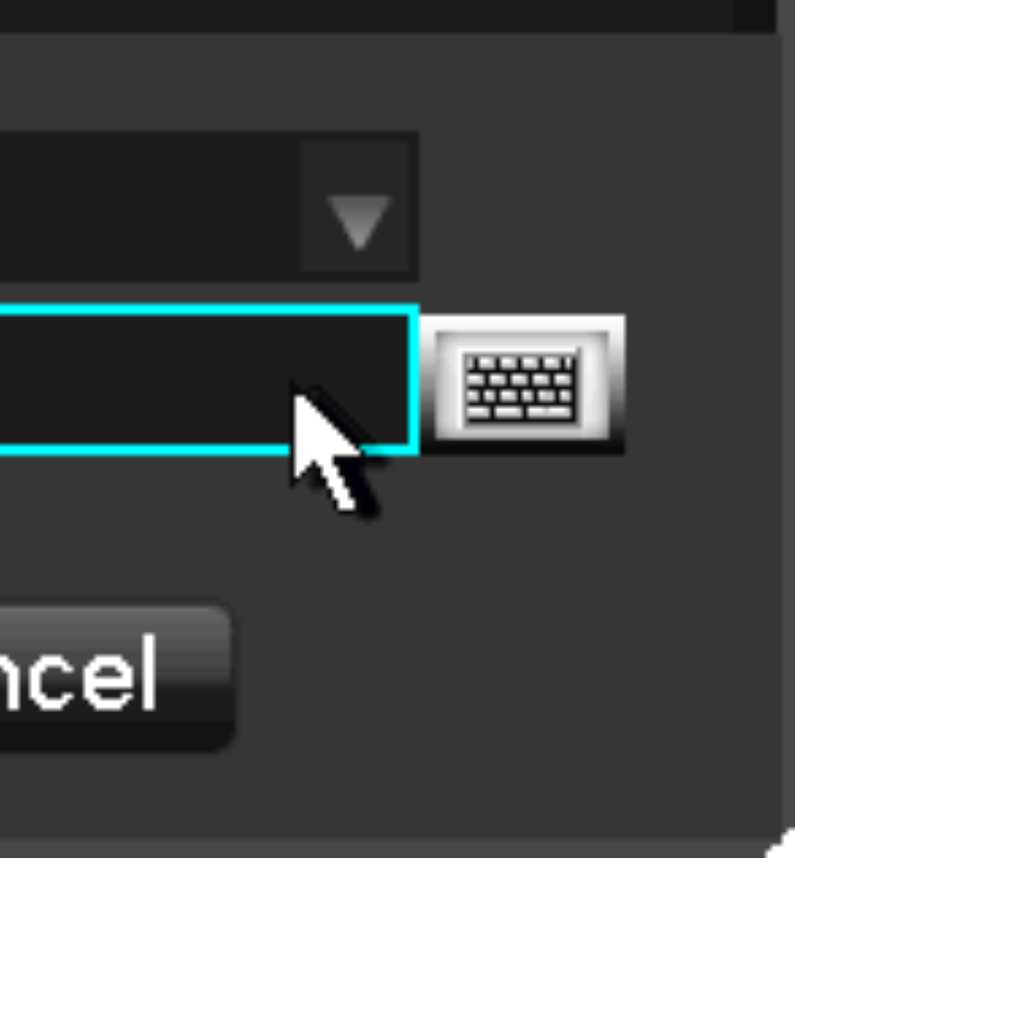

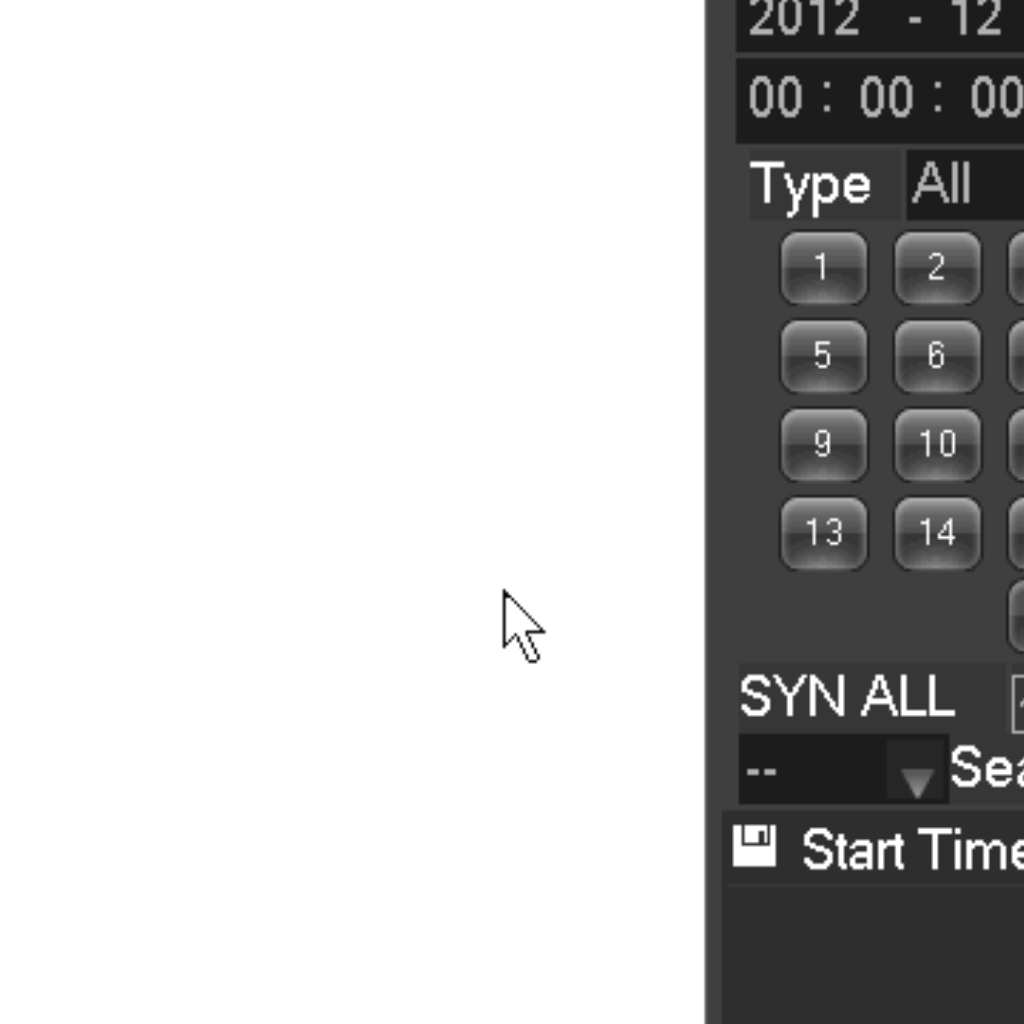

2 CECHY PRODUKTU... 2 PODSTAWOWE OPERACJE INSTALACJA DYSKU (URZĄDZENIE MUSI BYĆ ODŁĄCZONE OD NAPIĘCIA) URUCHAMIANIE LOGOWANIE LOKALNE (MYSZKĄ ) Szukaj nagrań Konfiguracja DYSKI MAINTAIN WYŁĄCZENIE ZDALNY DOSTĘP POPRZEZ SIEĆ KOMPUTEROWĄ POŁĄCZENIE ZA POMOCĄ PROGRAMU IE

3 Cechy produktu W tym produkcie wykorzystywane są zaawansowane algorytmy kodowania H264 oraz wielordzeniowe procesory Hisilicon o niskim poborze energii i wysokiej wydajności oraz przetworniki analogowo-cyfrowe zapewniające, doskonałą jakość obrazu, stabilną i niezawodną pracę. Dedykowany system Linux zapewnia szybkie wykonywanie operacji oraz ich dobre zabezpieczenie. Obsługiwane są monitory lub telewizory z wejściami: VGA, HDMI, CVBS, Obsługiwana jest również technologia DDNS umożliwiając dostęp poprzez Internet z urządzeń mobilnych jak i PC. Urządzenie potrafi również wysłać zdjęcia w formacie jpeg na skrzynkę mailową. Podstawowe operacje 1 Instalacja dysku (urządzenie musi być odłączone od napięcia) Kolejność kroków instalowania dysku: Odkręć śruby i zdejmij obudowę. Ustaw dysk nad przygotowanymi otworami i przykręć go. Podłącz kable: zasilanie i sata. Załóż obudowę i wkręć śruby mocujące ją. Środki ostrożności: Po uruchomieniu rejestrator automatycznie sformatuje dysk, wszystkie dane zostaną usunięte. 2 Uruchamianie Po podłączeniu zasilania zapali się dioda power i rejestrator się uruchomi. Po około 20-tu sekundach usłyszysz dźwięk informujący o uruchomieniu i pojawi się ekran z podziałem na kanały. Od tego momentu możesz konfigurować urządzenie lub go obsługiwać. W dolnej części ekranu znajduje się linia, która sygnalizuje stan każdego kanału. Poniżej w tabeli opis znaczenia ikon. 1 Kanał monitorowany Tabela1 3 Brak sygnału z kamery - 3 -

4

5

6

7

8 Net Apply W tej zakładce należy skonfigurować usługi które chcemy wykorzystać. Niektóre wymagają zastosowania dodatkowych dedykowanych urządzeń (np. 3G). P2P Ta zakładka umożliwia skonfigurowanie rejestratora do pracy w chmurze. Dzięki temu można mieć dostęp do podglądu z urządzeń mobilnych, oraz PC. Poniżej krok po kroku jak uruchomić usługę. Enable - ustawić OPEN Tryb transferu Latency (lub Fluency) - 8 -

9 Account Reuse zaznaczyć Device ID zapisać na kartce będzie potrzebne w następnych krokach. Password również zapisać, później będzie można zmienić lub używać wygenerowanego. Local Port pozostawić ustawienie domyślne. State Online (informacja o aktualnym stanie połączenia z serwerem chmury. Połączyć się ze stroną najpierw zainstalować dodatek activex - 9 -

10 wpisać zanotowane ID urządzenia (Device ID), hasło (Password)i zalogować się. Konfiguracja urządzeń mobilnych jest znacznie łatwiejsza. Wystarczy zeskanować kod QR widoczny na ekranie monitora podłączonego do rejestratora aby pobrać odpowiednią aplikację. Po jej instalacji i uruchomieniu zeskanować kod QR ze strony internetowej (P2Pmobile klient), gotowe. Można włączyć podgląd z kamer z rejestratora. PTZ Zakładka ta służy do konfiguracji parametrów komunikacji z głowicami, które nie są kompatybilne (nie przyjmują rozkazów sterujących poprzez lan, a posiadają RS-485). Jeżeli głowice mają być sterowane poprzez lan proszę zostawić Net Protocol. ALARM W zakładce konfigurujemy zdarzenia alarmowe oraz ich następstwa, czyli jakie operacje ma wykonać rejestrator po zaistnieniu zdarzenia: np. po pobudzeniu wejścia alarmowego detekcji ruchu, zaniku sygnału. Uwaga!!! Nie wszystkie kamery można z tego poziomu ustawiać. Jeżeli wyświetli się informacja o niepowodzeniu zapisu, to znaczy, że dane nie zostały przepisane do kamery. Należy wtedy uaktywnić funkcję w kamerze za pomocą PC i przeglądarki IE (np. detekcję ruchu) i sprawdzić czy rejestrator reaguje na informacje przekazywane z kamery. Z przeprowadzonych testów, w

11

12

13

14

15 - 15 -
