Instrukcja obsługi. Rejestrator DVR 318-B. (model z 2014 roku) Przed włączeniem zapoznaj się z treścią niniejszej instrukcji.

Transkrypt

1 Instrukcja obsługi Rejestrator DVR 318-B (model z 2014 roku) Przed włączeniem zapoznaj się z treścią niniejszej instrukcji. Zaleca się zachować instrukcję na przyszłość.

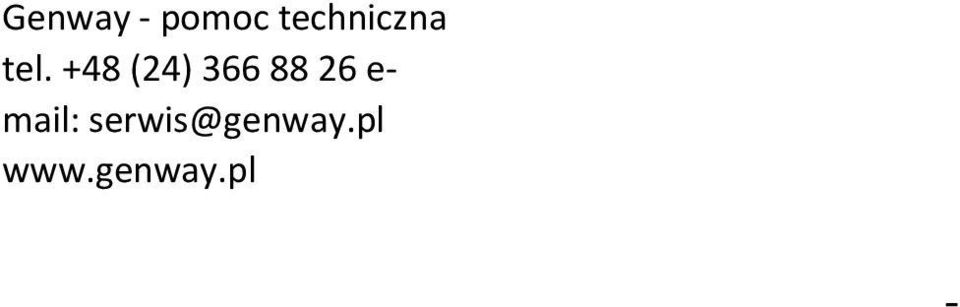

2 Genway - pomoc techniczna tel. +48 (24) e- mail: serwis@genway.pl -

3 1. Prezentacja urządzenia 2. Menu główne 2.1 Ogólne Aby wejść wybierz: Menu» Ogólne. Interfejs umożliwia ustawienie poniższych parametrów: Język pozwala wybrać jeden z dostępnych języków. Domyślnie: Polski. Standard Video do wyboru PAL lub NTSC Rozdzielczość pozwala dostosować rozdzielczość do możliwości monitora Czas Systemu pozwala ustawić aktualną datę i godzinę. Dysk Pełny pozwala ustawić zachowanie urządzenia w momencie zapełnienia się dysku. Należy wybrać, czy w takiej sytuacji przerwać nagranie, czy nadpisywać stare pliki. Nr DVR pozwala nadać nr rejestratorowi Przeźroczystość MENU pozwala ustawić przeźroczystość MENU

4 2.2 Nagrywanie Aby wejść wybierz: Menu» Nagryw Kanał numer kanału, którego dotyczą ustawienia wyświetlane na ekranie. Video/Audio wybór rejestrowania tylko Video bądź Video/Audio Rozdzielczość dostępne rozdzielczości dla podglądu bezpośredniego (od najwyższej): D1/HD1/CIF/ oraz CIF/QCIF dla podglądu poprzez sieć. Ilość kl/s (FPS) - liczba klatek na sekundę. Domyślnie 25 kl/s (podgląd bezpośredni) i 12 kl/s (podgląd poprzez sieć). Oceń kontroli CBR oznacza stałą wartość strumienia kodowanych danych. VBR oznacza zmienną wartość. Jakość Opcja aktywna przy wyborze rodzaju transmisji o zmiennej wartości - VBR. Oznacza jakość kodowanego obrazu. Wartości od: Najsłabsza do Najlepsza. Im wyższa wartość tym wyższa jakość obrazu. Transfer (Kb/s) - Opcja aktywna przy wyborze rodzaju transmisji o stałej wartości - CBR. Oznacza jakość kodowanego obrazu. Wartości od: 512 kb/s do 2560 kb/s (podgląd bezpośredni), od 35 kb/s do 286 kb/s (podgląd przez sieć). Im wyższa wartość tym wyższa jakość obrazu. Tryb ustaw czy nagrywać obraz cały czas, w określonym czasie lub wyłącz nagrywanie. Kalendarz nagrywanie obrazu w określonym czasie. Ustaw do czterech okresów nagrywania oddzielnie dla każdego dnia tygodnia lub łącznie dla całego tygodnia. Ustaw typ nagrywania. Nagrywanie normalne (Norm oznaczenie pliku z nagraniem: R ) i/lub nagrywanie po detekcji ruchu, zakrycia kamery, utraty sygnału wideo (Ruch oznaczenie pliku z nagraniem: M ). Ręczny ciągłe nagrywanie obrazu z danego kanału. Zatrzymaj wyłącza nagrywanie obrazu z danego kanału. Kopia zapasowa Włączenie tej opcji spowoduje, że na dysku dodatkowym zapisywane będą kopie zapasowe plików wideo. Dysk dodatkowy musi być podłączony. PreRecord (domyślnie 5 sek.) nagrywaj obraz od 1-30 sek. przed zaistniałym zdarzeniem (funkcja ma zastosowanie przy ustawionej detekcji zdarzeń).

5 2.3 Sieć Aby wejść wybierz: Menu» Sieć W panelu tym ustawić można parametry sieciowe urządzenia takie jak adres IP, maska podsieci, brama i inne. Do prawidłowej konfiguracji wymagana jest podstawowa wiedza z zakresu sieci komputerowych NetService (usługi sieciowe) Aby wejść wybierz: Menu główne» Sieć» NetService. Z listy serwerów sieciowych wybierz jeden i naciśnij przycisk Ustaw. PPPoE połączenie przeznaczone jest do bezpośredniego łączenia się urządzenia z Internetem za pomocą modemu ADSL (np. przez Neostradę zmienny adres IP). Po wprowadzeniu wymaganych danych, należy zrestartować urządzenie. Po ponownym uruchomieniu urządzenie automatycznie wykona połączenie. NTP konfiguracja połączenia z serwerem czasu. konfiguracja połączenia z serwerem pocztowym SMTP. Ustanowienie połączenia pozwoli urządzeniu wysyłać wiadomości . Możliwe jest ustawienie do 3 odbiorców. Wpisz w pole Odbiorca do 3 adresów oddzielając je dwoma znakami: ; (średnik + spacja). Odbiorca i Nadawca może używać takiego samego adresu. W polu Nazwa można wpisać dowolny tytuł wiadomości. Filtr IP ogranicz dostęp sieciowy, stwórz listę dozwolonych (Biała lista) i niedozwolonych (Czarna lista) adresów IP. Wybierz odpowiednią listę z pola Ograniczony, wprowadź adres IP i naciśnij przycisk Dodaj. Aby usunąć wpis z wybranej listy, zaznacz go i naciśnij przycisk Usuń. DDNS konfiguracja połączenia z serwerem DDNS. Funkcja wykorzystywana jest w przypadku podłączenia urządzenia do sieci w której otrzymuje ono zmienny adres IP (np. neostrada). Aby rejestrator był dostępny w sieci pod stałym adresem IP lub domeną należy poprawnie skonfigurować ten parametr. FTP konfiguracja serwera FTP. Połączenie z serwerem FTP umożliwia urządzeniu wysyłanie plików na dowolny serwer zewnętrzny. Serwer Alarmu Monitor mobilny uaktywnia dostęp do rejestratora za pomocą urządzeń mobilnych Chmura podgląd obrazu poprzez zewnętrzny serwis dvrcenter.net 2.4 Ustaw PTZ Aby wejść wybierz: Menu» Ustaw. PTZ Podmenu przeznaczone jest do konfiguracji protokołu komunikacyjnego do obsługi kamer PTZ. Kanał numer konfigurowanego kanału.

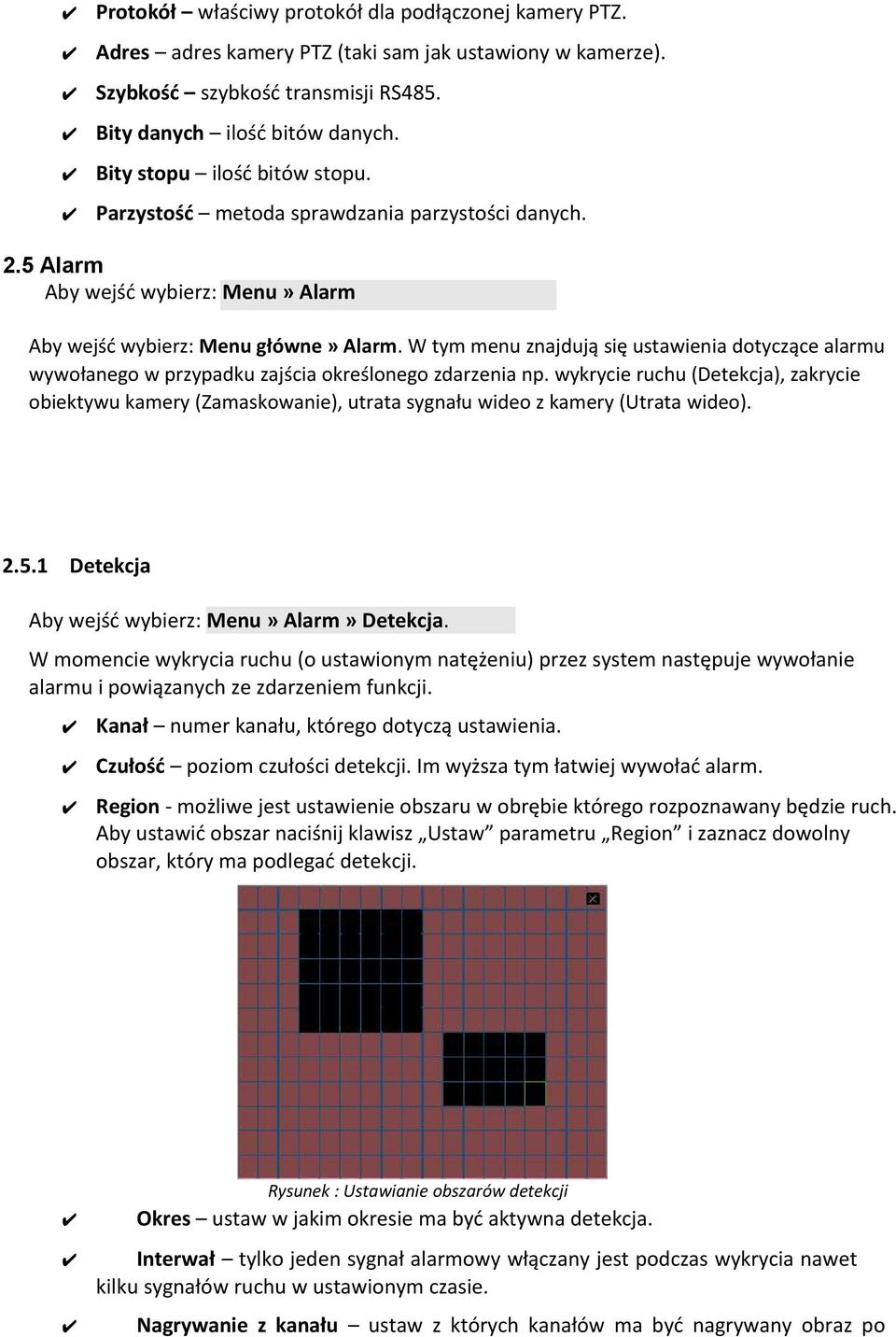

6 Protokół właściwy protokół dla podłączonej kamery PTZ. Adres adres kamery PTZ (taki sam jak ustawiony w kamerze). Szybkość szybkość transmisji RS485. Bity danych ilość bitów danych. Bity stopu ilość bitów stopu. Parzystość metoda sprawdzania parzystości danych. 2.5 Alarm Aby wejść wybierz: Menu» Alarm Aby wejść wybierz: Menu główne» Alarm. W tym menu znajdują się ustawienia dotyczące alarmu wywołanego w przypadku zajścia określonego zdarzenia np. wykrycie ruchu (Detekcja), zakrycie obiektywu kamery (Zamaskowanie), utrata sygnału wideo z kamery (Utrata wideo) Detekcja Aby wejść wybierz: Menu» Alarm» Detekcja. W momencie wykrycia ruchu (o ustawionym natężeniu) przez system następuje wywołanie alarmu i powiązanych ze zdarzeniem funkcji. Kanał numer kanału, którego dotyczą ustawienia. Czułość poziom czułości detekcji. Im wyższa tym łatwiej wywołać alarm. Region - możliwe jest ustawienie obszaru w obrębie którego rozpoznawany będzie ruch. Aby ustawić obszar naciśnij klawisz Ustaw parametru Region i zaznacz dowolny obszar, który ma podlegać detekcji. Rysunek : Ustawianie obszarów detekcji Okres ustaw w jakim okresie ma być aktywna detekcja. Interwał tylko jeden sygnał alarmowy włączany jest podczas wykrycia nawet kilku sygnałów ruchu w ustawionym czasie. Nagrywanie z kanału ustaw z których kanałów ma być nagrywany obraz po

7 wykryciu ruchu. Ścieżka ustaw z których kanałów ma być wyświetlany obraz po wykryciu ruchu. Aktywacja PTZ uaktywnij PTZ dla danego kanał. Czas ustaw ile czasu ma jeszcze trwać nagranie po ustaniu alarmu (od 10 do 300 sek.). Wyświetl powiadomienie wyświetl komunikat w momencie wykrycia ruchu. Brzęczyk uaktywnij charakterystyczny sygnał dźwiękowy po wykryciu ruchu Wyślij wyślij wiadomość po wykryciu ruchu. (Opcja działa po prawidłowej konfiguracji połączenia z serwerem pocztowym). Wysył. na FTP wyślij nagranie na serwer FTP. (Opcja działa po prawidłowej konfiguracji połączenia z serwerem FTP).

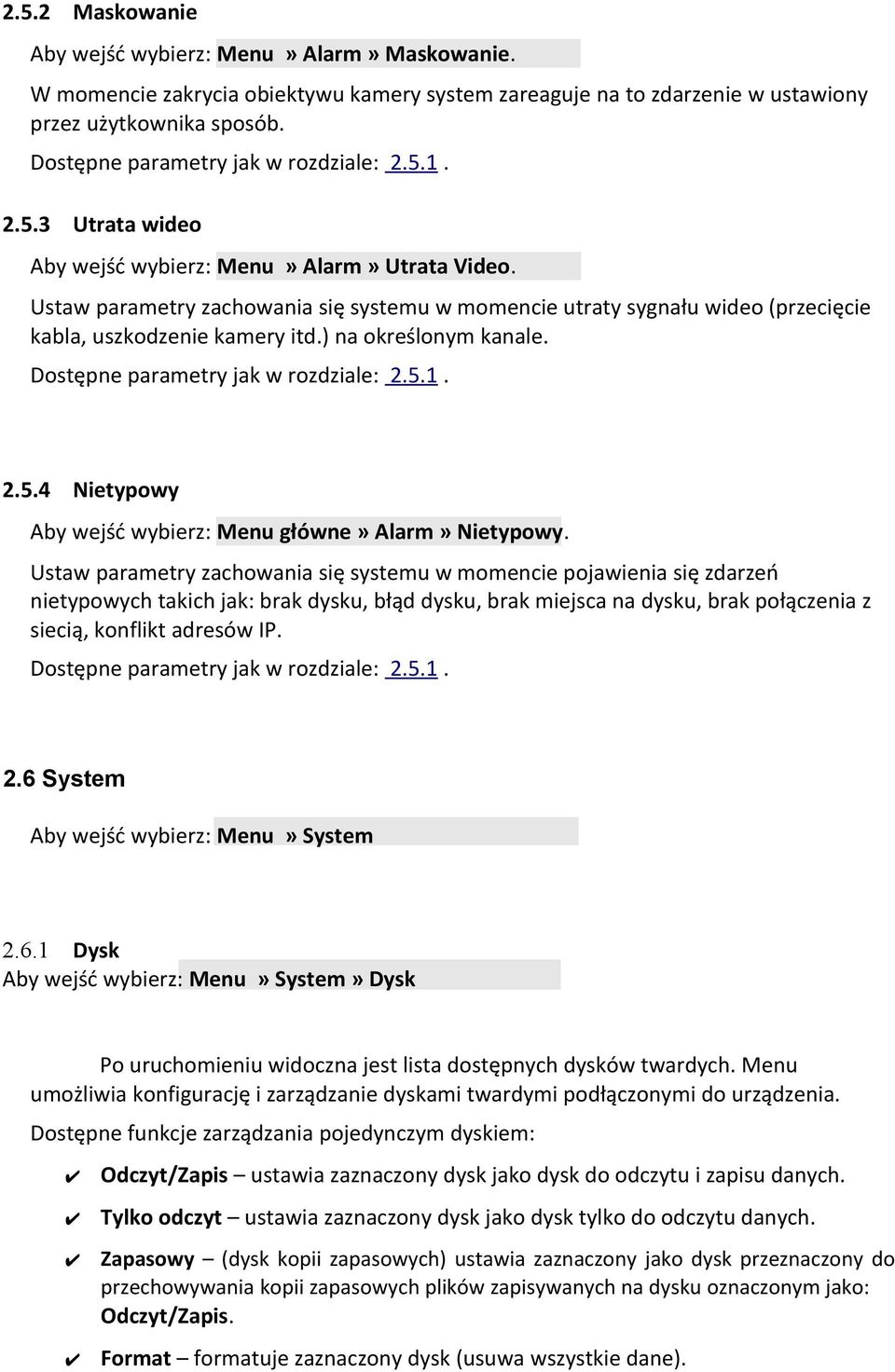

8 2.5.2 Maskowanie Aby wejść wybierz: Menu» Alarm» Maskowanie. W momencie zakrycia obiektywu kamery system zareaguje na to zdarzenie w ustawiony przez użytkownika sposób. Dostępne parametry jak w rozdziale: Utrata wideo Aby wejść wybierz: Menu» Alarm» Utrata Video. Ustaw parametry zachowania się systemu w momencie utraty sygnału wideo (przecięcie kabla, uszkodzenie kamery itd.) na określonym kanale. Dostępne parametry jak w rozdziale: Nietypowy Aby wejść wybierz: Menu główne» Alarm» Nietypowy. Ustaw parametry zachowania się systemu w momencie pojawienia się zdarzeń nietypowych takich jak: brak dysku, błąd dysku, brak miejsca na dysku, brak połączenia z siecią, konflikt adresów IP. Dostępne parametry jak w rozdziale: System Aby wejść wybierz: Menu» System Dysk Aby wejść wybierz: Menu» System» Dysk Po uruchomieniu widoczna jest lista dostępnych dysków twardych. Menu umożliwia konfigurację i zarządzanie dyskami twardymi podłączonymi do urządzenia. Dostępne funkcje zarządzania pojedynczym dyskiem: Odczyt/Zapis ustawia zaznaczony dysk jako dysk do odczytu i zapisu danych. Tylko odczyt ustawia zaznaczony dysk jako dysk tylko do odczytu danych. Zapasowy (dysk kopii zapasowych) ustawia zaznaczony jako dysk przeznaczony do przechowywania kopii zapasowych plików zapisywanych na dysku oznaczonym jako: Odczyt/Zapis. Format formatuje zaznaczony dysk (usuwa wszystkie dane).

9 Partycje ustanawia dowolną ilość partycji na zaznaczonym dysku (dowolną ilość dysków logicznych) Wyświetl GUI Aby wejść wybierz: Menu» System» Wyświetl GUI Interfejs umożliwia ustawienie parametrów wyświetlania Graficznego Interfejsu Użytkownika (GUI). Dostępne parametry wspólne dla wszystkich kanałów: Nazwa kanału pozwala ustawić nazwę każdego kanału. Wyświetl czas włącz/wyłącz wyświetlanie daty i godziny. Status nagrywania włącz/wyłącz informację o statusie nagrywania. Nazwa Kanału - włącz/wyłącz wyświetlanie nazwy kanału. Status alarmu - włącz/wyłącz informację o statusie alarmu. Informacje o transmisji - włącz/wyłącz informację o transmisji Archiwizacja Aby wejść wybierz: Menu» System» Archiwizacja Interfejs pozwala na przeprowadzenie archiwizacji nagrań na zewnętrznym nośniku danych. Przed archiwizacją nośnik musi zostać zainstalowany. Po ręcznym (lub wynikającym z innych przyczyn) przerwaniu archiwizacji, skopiowane dotąd pliki będą dostępne do odczytu. Dostępne opcje: Wykryj wykryj dostępne nośniki danych. Backup uruchom automatyczną archiwizację w czasie rzeczywistym. Palić uruchom archiwizację wybranych plików. Wykasuj formatowanie (usuwanie danych z) nośnika Zatrzymaj zatrzymanie archiwizacji

10 2.6.4 Konta Aby wejść wybierz: Menu» System» Konta Interfejs pozwala na zarządzanie grupami i poszczególnymi kontami użytkowników. Pozwala na tworzenie nowych, edycję i usuwanie starych kont, przypisywanie kont do odpowiedniej grupy, nadawanie uprawnień danej grupie do konkretnych funkcjonalności systemu. Użytkownik może być przypisany tylko do jednej grupy. Możliwe jest utworzenie nieograniczonej liczby użytkowników. Dodawanie nowego użytkownika. Wykonaj poniższe kroki: 1. Dodaj nową (lub edytuj) grupę. Nadaj grupie nazwę, krótki opis oraz zaznacz właściwe uprawnienia. 2. Dodaj użytkownika ( Dodaj konto. ). Podaj nazwę użytkownika, hasło dostępu, krótki opis (opcjonalnie) oraz wybierz odpowiednią grupę. Możesz włączać i wyłączać uprawnienia danego użytkownika niezależnie od przydzielonej mu grupy. Zmiana hasła użytkownika. Aby zmienić hasło użytkownika wystarczy wybrać go listy użytkowników i nacisnąć przycisk: Modyfikuj Hasło. Następnie należy wprowadzić stare hasło, podać i powtórzyć nowe hasło i zatwierdzić zmiany klikając OK. Edycja użytkownika lub grupy. Edycja jest zbliżona do dodawania nowego użytkownika (lub nowej grupy). Aby edytować użytkownika zaznacz go na liście użytkowników i naciśnij Modyfikuj Konto.. Aby edytować grupę naciśnij Modyfikuj Grupę Usuń użytkownika lub grupę. Aby usunąć użytkownika należy zaznaczyć go na liście użytkowników, a następnie kliknąć w przycisk Usuń Konto. i potwierdzić usunięcie. Aby usunąć grupę naciśnij Usuń Grupę. Następnie wybierz z rozwijanej listy, którą grupę chcesz usunąć, naciśnij Usuń i potwierdź klikając OK Dodatkowe Aby wejść wybierz: Menu» System» Dodatkowe Konfiguracja parametrów dodatkowych systemu Przywróć Aby wejść wybierz: Menu» System» Przywróć

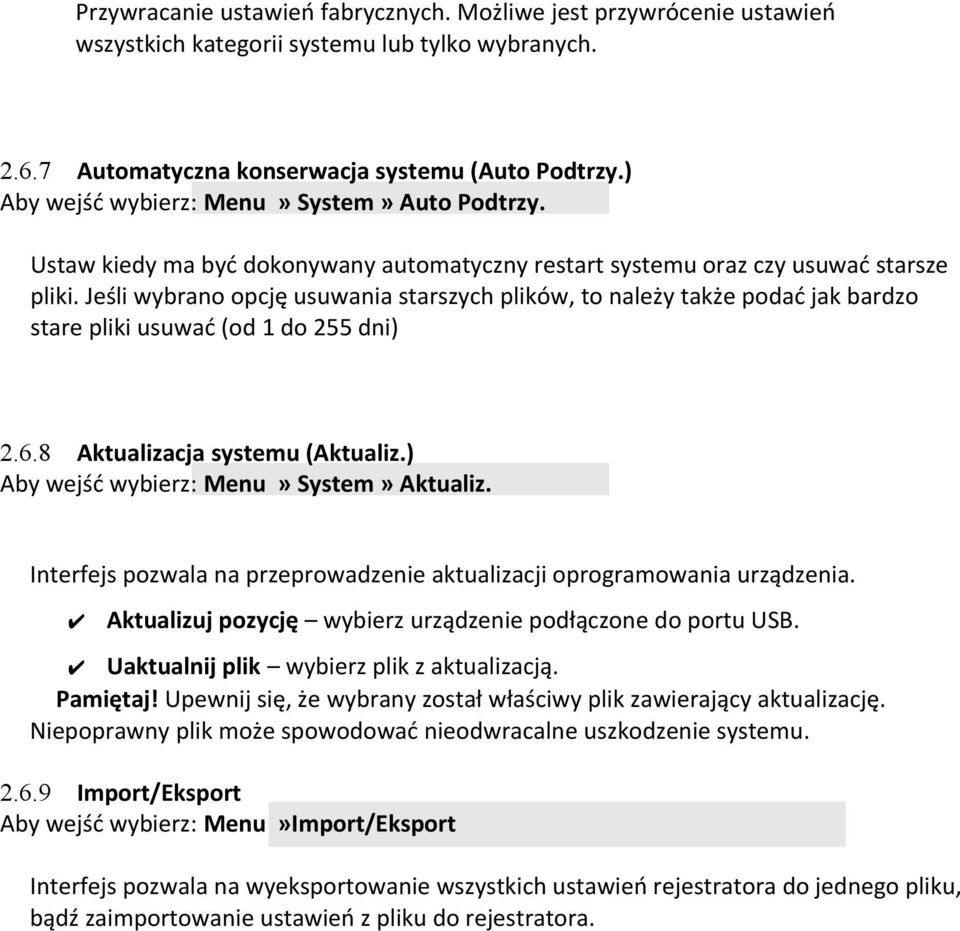

11 Przywracanie ustawień fabrycznych. Możliwe jest przywrócenie ustawień wszystkich kategorii systemu lub tylko wybranych Automatyczna konserwacja systemu (Auto Podtrzy.) Aby wejść wybierz: Menu» System» Auto Podtrzy. Ustaw kiedy ma być dokonywany automatyczny restart systemu oraz czy usuwać starsze pliki. Jeśli wybrano opcję usuwania starszych plików, to należy także podać jak bardzo stare pliki usuwać (od 1 do 255 dni) Aktualizacja systemu (Aktualiz.) Aby wejść wybierz: Menu» System» Aktualiz. Interfejs pozwala na przeprowadzenie aktualizacji oprogramowania urządzenia. Aktualizuj pozycję wybierz urządzenie podłączone do portu USB. Uaktualnij plik wybierz plik z aktualizacją. Pamiętaj! Upewnij się, że wybrany został właściwy plik zawierający aktualizację. Niepoprawny plik może spowodować nieodwracalne uszkodzenie systemu Import/Eksport Aby wejść wybierz: Menu»Import/Eksport Interfejs pozwala na wyeksportowanie wszystkich ustawień rejestratora do jednego pliku, bądź zaimportowanie ustawień z pliku do rejestratora.
