1 AHD DVR Skrócona instrukcja obsługi Strona 1 z 5

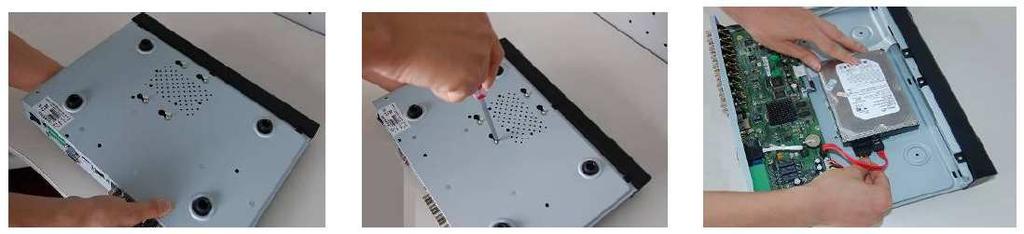

2 Witamy Dziękujemy za zakup rejestratora firmy HD-SIGHT. Skrócona instrukcja obsługi pomoże Państwu poznać zakupiony produkt. Przed instalacją, prosimy o zapoznanie się z niniejszą instrukcją. Warunki bezpieczeństwa Instalacja i użytkowanie produktu powinna być dokonana z zachowaniem zasad bezpieczeństwa. Rejestrator jest urządzeniem elektrycznym. Nie ponosimy odpowiedzialności za porażenie lub pożar, spowodowane przez nieprawidłową instalację lub eksploatacje urządzenia. Nie ponosimy odpowiedzialności za usterki spowodowane nieautoryzowanymi modyfikacjami urządzenia lub niepoprawne próby naprawy. Niewłaściwe użycie baterii może spowodować pożar, wybuch i obrażenia. Wymieniając baterię w urządzeniu, upewnij się, że użyłeś dokładnie tego samego jej modelu. Uwaga: należy zachować zasady bezpieczeństwa dla urządzeń elektrycznych podczas instalacji i użytkowania urządzenia. 1. Sprawdź rejestrator podczas wypakowywania Gdy otrzymacie Państwo rejestrator, prosimy upewnić się, że nie nosi on zewnętrznych śladów uszkodzenia. Nasze urządzenia są odpowiednio zabezpieczone na czas transportu. Po otwarciu opakowania, prosimy sprawdzić czy zawiera ono wszystkie akcesoria. Jeśli nie ma uwag do powyższych zaleceń, można usunąć folię ochronne z urządzenia. 2. Instalacja dysku twardego Ta seria rejestratorów umożliwia instalację 1 lub 2 dysków twardych (w zależności od posiadanego modelu). Należy użyć dysków, których obroty są równe lub większe niż 7200rmp. Oto kolejne kroki instalacji dysku twardego w rejestratorze: Odkręć śruby mocujące górną pokrywę Wkręć lekko śruby mocujące dysk twardy Zamontuj dysk twardy, wsuwając śruby w przystosowane do tego otwory Odwróć urządzenie przytrzymując dysk Dokręć śruby mocujące dysk twardy Podłącz kabel SATA i zasilający Strona 2 z 5

3 Załóż pokrywę rejestratora Przykręć śruby mocujące pokrywę 3. Panel przedni Poniższe zdjęcie przedstawia wygląd przedniego panelu urządzenia: Oto opis poszczególnych elementów panelu przedniego: Nazwa Symbol Funkcja Kontrolka Kontrolka sygnalizująca włączenie zasilania urządzenia Power zasilania Poruszanie się po menu, wybór opcji menu Góra/dół Zwiększa/zmniejsza liczbę w danym menu Dodatkowe funkcje jak sterowanie PTZ Lewo/prawo Przełącza aktualnie wybrane menu Gdy odtwarzane jest nagranie, przyciski te kontrolują pasek nagrań Wyjście (Escape) ESC Powraca do poprzedniego menu lub anuluje operacje Podczas odtwarzania nagrań, powoduje powrót do podglądu na żywo OK OK Potwierdza aktualny wybór Wejście w menu Klawisz Menu MENU Klawisz wywołania Menu Kontrolka Sygnalizacja uruchomienia nagrywania strumienia kamer Rec nagrywania Kontrolka alarmu Alarm Kontrolka sygnalizująca Alarm urządzenia (np. uszkodzenie dysku) Odbiornik IR IR Odbiornik sygnału pilota Strona 3 z 5

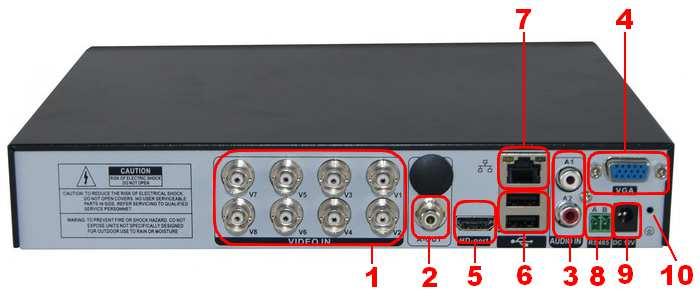

4 4. Panel tylny Poniższe zdjęcie prezentuje panel tylny na przykładzie rejestratora 8-kanałowego: Opis panelu tylnego: Nr Nazwa Nr Nazwa Nr Nazwa 1 Wejście Video 2 Wyjście Audio 3 Wejście Audio 4 Wyjście Video VGA 5 Wyjście HDMI 6 Port USB 7 Port sieciowy 8 Port wejścia RS Gniazdo zasilania 10 Uziemienie 5. Logowanie do rejestratora Po włączeniu rejestratora, domyślnie wyświetlany jest obraz w podziale na wiele okien. Naciśnij klawisz ENTER lub kliknij lewy przycisk myszy, aby wyświetlić okno logowania. System domyślnie skonfigurowane ma następujące konta: Użytkownik: admin Hasło: brak (administrator, logowanie z panelu rejestratora) Użytkownik: admin Hasło: brak (administrator, logowanie z przeglądarki komputera) UWAGA: ze względów bezpieczeństwa, sugerujemy zmianę haseł przy instalacji urządzenia. Strona 4 z 5

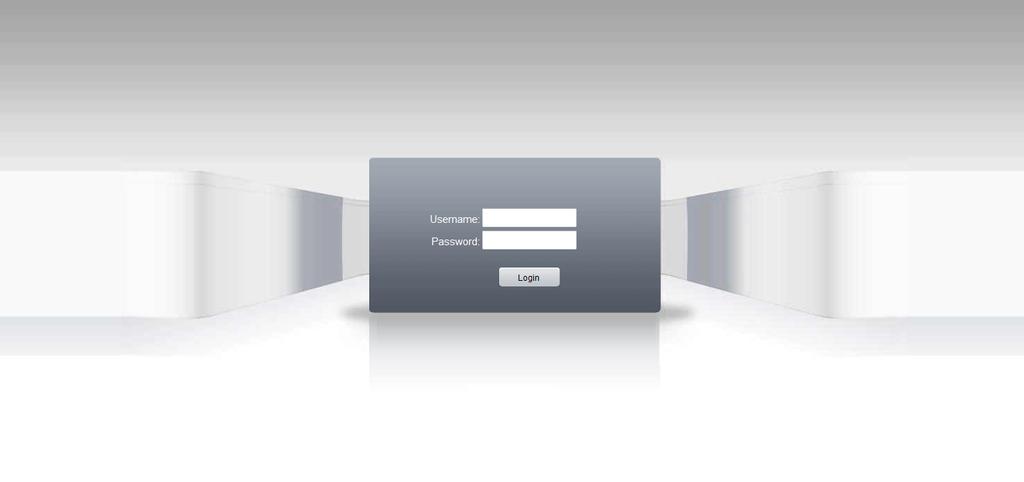

5 Wpisanie 3 razy błędnego hasła użytkownik będzie skutkowało alarmem systemu. Wpisanie 5 razy błędnego hasła zablokuje konto użytkownika. 6. Logowanie z poziomu przeglądarki internetowej komputera. W celu zalogowania do rejestratora z poziomu przeglądarki internetowej komputera, należy otworzyć program Internet Explorer i wprowadzić w adresie IP rejestratora. Przykład: jeśli rejestrator ma ustawione IP , w adresie przeglądarki należy wpisać System wyświetli informacje o konieczności instalacji dodatku ActiveX. Należy zainstalować ten dodatek, by móc obsługiwać rejestrator z poziomu przeglądarki. Jeśli nie ma możliwości instalacji dodatku ActiveX, należy zmienić ustawienia zabezpieczeń w opcjach internetowych systemu. Po zainstalowaniu niezbędnych dodatków, wyświetli się nam okno logowania do rejestratora: Domyślne ustawienia dla konta administratora to: użytkownik: admin, hasło: puste W celu uzyskania szczegółowych informacji na temat użytkowania rejestratora, prosimy zapoznać się z pełną instrukcją obsługi. Strona 5 z 5
