2 Spis treści 1. Opis podstawowy 2. Wygląd 2.1.Panel przedni 2.2.Panel tylny 3. Instalacja 3.2.Podłączenie kamer i monitorów 3.3.Podłączenie zasilacza. Start systemu.1.wykrycie zainstalowanego HDD.2.Przywrócenie utraconych danych.3.przywrócenie rejestracji video.. Obraz monitora 5. Ustawienia główne 5.1.Menu 5.2.Wybór kamery 5.3.Wybór rejestracji 5.. Tryb rejestracji 5.5.Prędkość rejestracji 5.6. Jakość rejestracji 5.7. Lista rekordów 5.8.Podmenu hasło 5.9.Podmenu czas 5.10.Ustawienia HDD 5.11.Ustawienia zewn. czujników 6. Rejestracja video (zapis) 6.1.Rozpoczęcie zapisu 6.2.Kończenie zapisu 6.3.Długość zapisu 7. Odtwarzanie 8. Złącze USB Złącze VGA 10. Parametry

3 1. Opis podstawowy kanały wejściowe dla kamer (BNC) 2 kanały wyjściowe dla monitora (BNC) NTSC / PAL 1 wejście dla zewnętrznych czujników z ustawieniami NO/NC 1 wyjście przekaźnikowe (2A-28VDC/0.5A-125VAC) 1-złącze ATA-100 dla HDD ( kieszeń max. 300GB) lista czasowa rekordów, wyzwalanie zapisu sygnałem z zewn. Czujnika 1 wyjście VGA 1 wyjście USB wyjście S-VIDEO 2. Wygląd 2.1. Panel przedni 2.2. Panel tylny

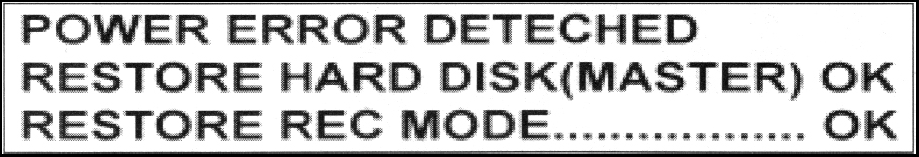

4 3. Instalacja 3.1. Podłączenie kamer i monitorów Max do DVR-a można podłączyć kamery i 2 monitory poprzez złącza BNC 3.2. Podłączenie zasilania Podłączyć jeden koniec zasilacza do sieci 230V/50Hz natomiast drugi koniec do odpowiedniego gniazda na tylnym panelu DVR.. Start systemu.1. Wykrycie HDD Po włączeniu DVR-a z zainstalowanym HDD na monitorze pojawi się informacja o wykryciu HDD który może pracować w trybie MASTER lub SLAVE. O trybie pracy decyduje odpowiednie przełączenie jumpera w dysku twardym..2. Przywrócenie utraconych danych Awaria zasilania podczas pracy DVR powoduje iż przy następnym włączeniu system pyta o odzyskanie danych z HDD. Proces ten należy potwierdzić przez wciśnięcie..3. Przywrócenie rejestracji video W przypadku gdy awaria zasilania nastąpi podczas rejestracji automatycznie wznowi ten proces przy ponownym włączeniu DVR-a. video, system

5 .. Obraz monitora Podczas pierwszego uruchomienia rejestratora obrazy z wszystkich kamer są wyłączone. W celu ich uaktywnienia należy zapoznać się z pkt W przypadku 3 kamer obraz monitora powinien wyglądać następująco: Wyświetlane symbole to: 0% - wykorzystanie pojemności HDD CH1~CH nazwy kanałów 2003/01/01 02:1:05 data i czas W tym momencie DVR czeka na odpowiednie komendy, wcisnąć przycisk Menu w celu przejścia do menu lub rozpocząć zapis Record. Aby rozpocząć odtwarzanie należy wcisnąć przycisk Play.

6 5. Ustawienia DVR 5.1. Menu Przyciskiem Menu otwieramy główne okno menu, po liście poruszamy się przy pomocy przycisków Up i Down, wybór zatwierdzamy przyciskiem Select. Aby opuścić menu należy wcisnąć Menu Wybór kamer System może wyświetlać obraz z kamer na jednym monitorze (tryb dzielnika). Użytkownik decyduje ile obrazów z kamer powinien zawierać wyświetlacz monitora. W tym celu należy wcisnąć Select a następnie,,, aby wyseparować żądane kanały. Jeżeli dany kanał nie zostanie wybrany monitor w jego miejscu wyświetla OFF Wybór rejestracji Należy skonfigurować ten kanał, który ma być rejestrowany.

7 5.. Tryb rejestracji DVR posiada 2 podstawowe tryby rejestracji: Each Mode: Kompresuje i nagrywa wyseparowane kanały w trybie pełnoekranowym. Dla przykładu: jeżeli funkcja zapisu jest wyłączona dla kanału 1 i 2 to system rejestruje tylko obrazy z kanału 3 i. Wciśnięcie,,, powoduje przełączanie obrazu z kamer na monitorze podczas ich rejestracji. Quad Mode: Kompresuje i nagrywa wszystkie kanały w jednym obrazie i pliku: w tym trybie rozdzielenie pojedynczego kanału na tryb pełnoekranowy nie jest możliwe Prędkość rejestracji DVR może rejestrować max. 25 ramek/s dla wszystkich kanałów. W zależności od potrzeb wykorzystania przestrzeni HDD parametr ten można ustawić na 25, 12, 8, 6, 5,, 3, 2, 1 ramek/s Jakość zapisu W zależności od potrzeb występują 3 tryby jakości rejestracji: wysoki (High), normalny (Normal) i niski (Low). Prędkość rejestracji, jakość zapisu oraz pojemność HDD decydują o możliwościach czasowych rejestrowanego materiału Lista rekordów Użytkownik może zdefiniować dla danego przedziału czasowego jedną z trzech metod zapisu: brak rejestracji T rejestracja S zapis wyzwalany z zewnętrznego czujnika Rodzaj metody wybieramy przyciskami Up oraz Down i zatwierdzamy przez Select Podmenu hasło HASŁO FABRYCZNE: 6-krotne wciśnięcie. Wszystkie przyciski mogą być użyte przy tworzeniu nowego hasła. (podaj hasło) (podaj nowe hasło) (powtórz nowe hasło)

8 5.9. Podmenu czas Ustawianie daty i czasu realizuje się przyciskami Up oraz Down i Select. Zakończenie następuje przez Menu Ustawienia HDD OVERWRITE ENABLED jeżeli wybierzemy YES to system po zapisaniu całego HDD zacznie nadpisywać dalszy materiał, w przypadku opcji NO system wyłączy zapis, kiedy HDD będzie pełny MASTER HDD SIZE wyświetla pojemność zainstalowanego w DVR dysku MASTER HDD USED pokazuje ilość wykorzystanej przestrzeni HDD MASTER HDD FORMAT pozwala sformatować dysk co wiąże się z utratą wszystkich danych 5.11.Ustawienia zewnętrznych czujników SENSOR RECORD TIME czas jaki ma trwać rejestracja z kamery którą wzbudził sygnał czujnika ALARM OUT TIME czas (w sekundach) trwania sygnału alarmowego wyzwolonego sygnałem z czujnika, dla 0 alarm jest wyłączony, dla cont trwa do momentu wciśnięcia przycisku Dla każdego czujnika można ustawić jeden z trzech trybów pracy: NORMAL-OPEN normalnie otwarty NORMAL-CLOSE normalnie zamknięty NOT INSTALLED nie zainstalowany

9 Wejścia czujników i wyjście alarmowe Przykładowe połączenia

10 6. Rejestracja video (zapis) 6.1. Rozpoczęcie zapisu Przyciskiem Record rozpoczynamy zapis. System na wyświetlaczu monitora przedstawia podstawowe informacje Kończenie zapisu. Zapis wyłączamy przyciskiem Stop popartym wpisaniem hasła. Tylko poprawne hasło zatrzyma rejestrację Długość zapisu Wyliczenie czasu zapisu dla pojemności HDD: Załóżmy, że HDD ma 120GB, rejestrujemy w trybie dzielnika (quad mode) lub jeden kanał w normalnej jakości z 7 ramkami/s: 120GB 102 MB 102 kb / 15 kb/ ramkę 7ramek / s 60s 60min =333 Tabele przybliżonych czasów zapisu (w godz.) dla HDD 120GB (quad mode)

11 7. Odtwarzanie Po wciśnięciu Play system wyświetli listę wszystkich rekordów zapisanych na HDD. Po liście można poruszać się za pomocą przycisków Up oraz Down. Po wybraniu żądanego rekordu odtwarzanie rozpoczyna się za pomocą Play. Jeżeli chcemy obejrzeć zapis z konkretnego odcinka czasu to należy przy odpowiednim rekordzie wcisnąć Forward a następnie za pomocą Up oraz Down ustawić interesujący nas przedział czasu. Zaakceptować ustawienie przez Select i uruchomić odtwarzanie za pomocą Play. 8. Złącze USB 2.0. Umożliwia podłączenie rejestratora do komputera PC i poprzez program Viewer wyszukiwanie, przeglądanie i archiwizowanie do formatu AVI nagrań. Po podłączeniu system wykrywa rejestrator jako dodatkowe urządzenie (dysk). 9. Złącze VGA Umożliwia podłączenie monitora za pomocą standardowego 15-pinowego kabla i przeglądanie na bieżąco obrazu z kamer.

12 10. Parametry. FORMAT VIDEO NTSC / PAL SYSTEM OPERACYJNY STAND-ALONE WEJŚCIA VIDEO kanały, kompozyt BNC WYJŚCIA VIDEO 2 kanały, kompozyt BNC 1 VGA 1 USB 2.0 NTSC 120 ramek/s ( x 30ram./s) PAL 100 ramek/s ( x 25ram./s) SZYBKOŚĆ ZAPISU (tryb dzielnika) NTSC max 30 ramek/s PAL max 25 ramek/s CZĘSTOTLIWOŚĆ ZAPISU (poszczególny kanał) NTSC max 30 ramek/s ilość kamer PAL max 25 ramek/s ilość kamer SZYBKOŚĆ ODTWARZANIA TYPY ZAPISU wg harmonogramu, ciągły wyzwalany czujnikiem OBRAZ ROZDZIELCZOŚĆ ZAPIS NTSC: 720 x 80 PAL: 720 x 576 NTSC: 320 x 112, 60 x 22 PAL: 320 x 136, 60 x 272 niski (low): 12KB FORMAT KOMPRESJI VIDEO Zmodyfikowany MJPEG normalny (normal): (12-20KB/ramek) 15KB wysoki (high): 20KB HDD do 300GB, ATA-100 (nie wchodzi w skład zestawu) CZUJNIKI -wejścia (NO / NC) ALARM 1-wyjście (przekaźnik 2A/28VDC, 0,5A/125VAC) WYMIARY 225x31x56 mm
