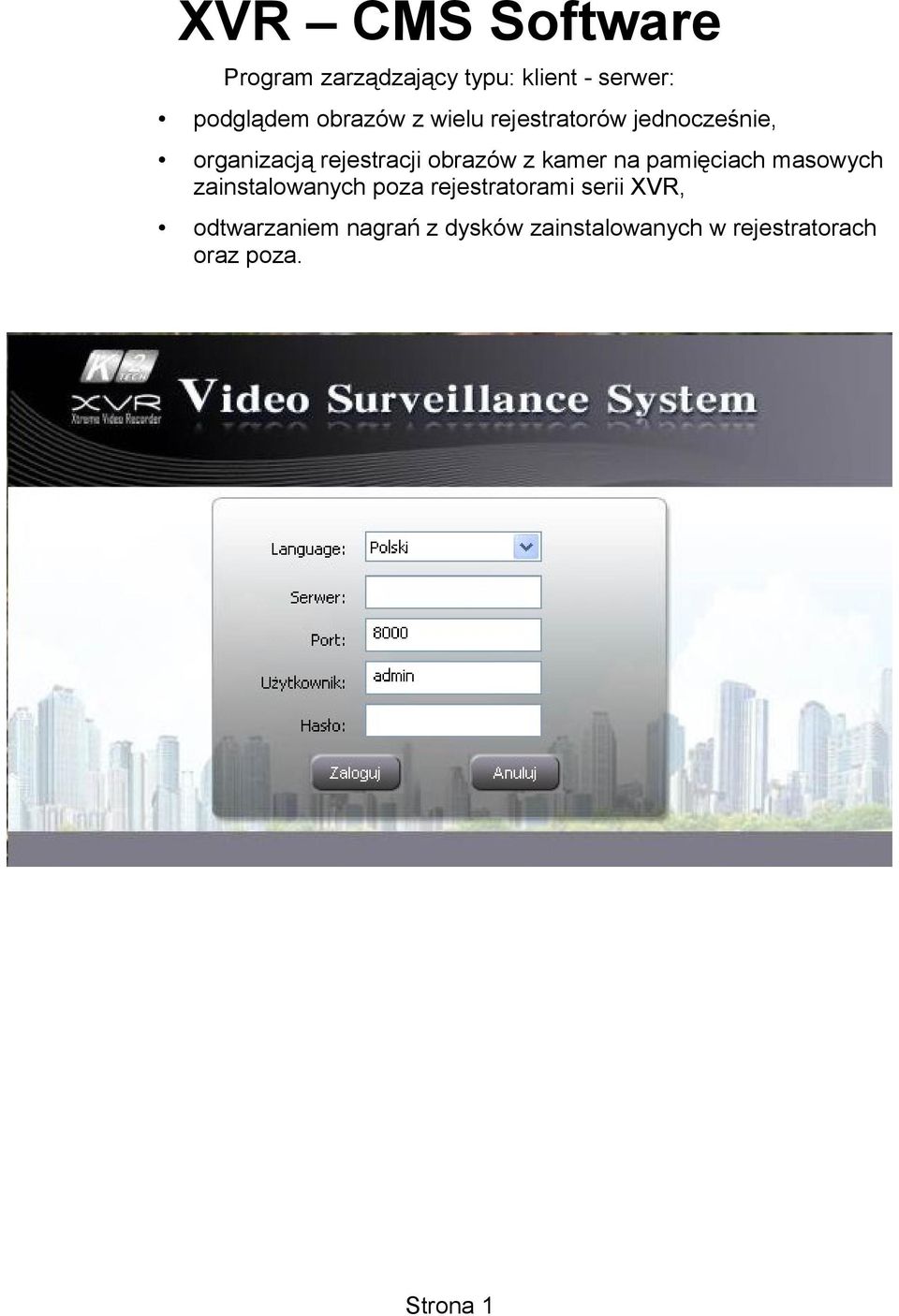

1 XVR CMS Software Program zarządzający typu: klient - serwer: podglądem obrazów z wielu rejestratorów jednocześnie, organizacją rejestracji obrazów z kamer na pamięciach masowych zainstalowanych poza rejestratorami serii XVR, odtwarzaniem nagrań z dysków zainstalowanych w rejestratorach oraz poza. Strona 1

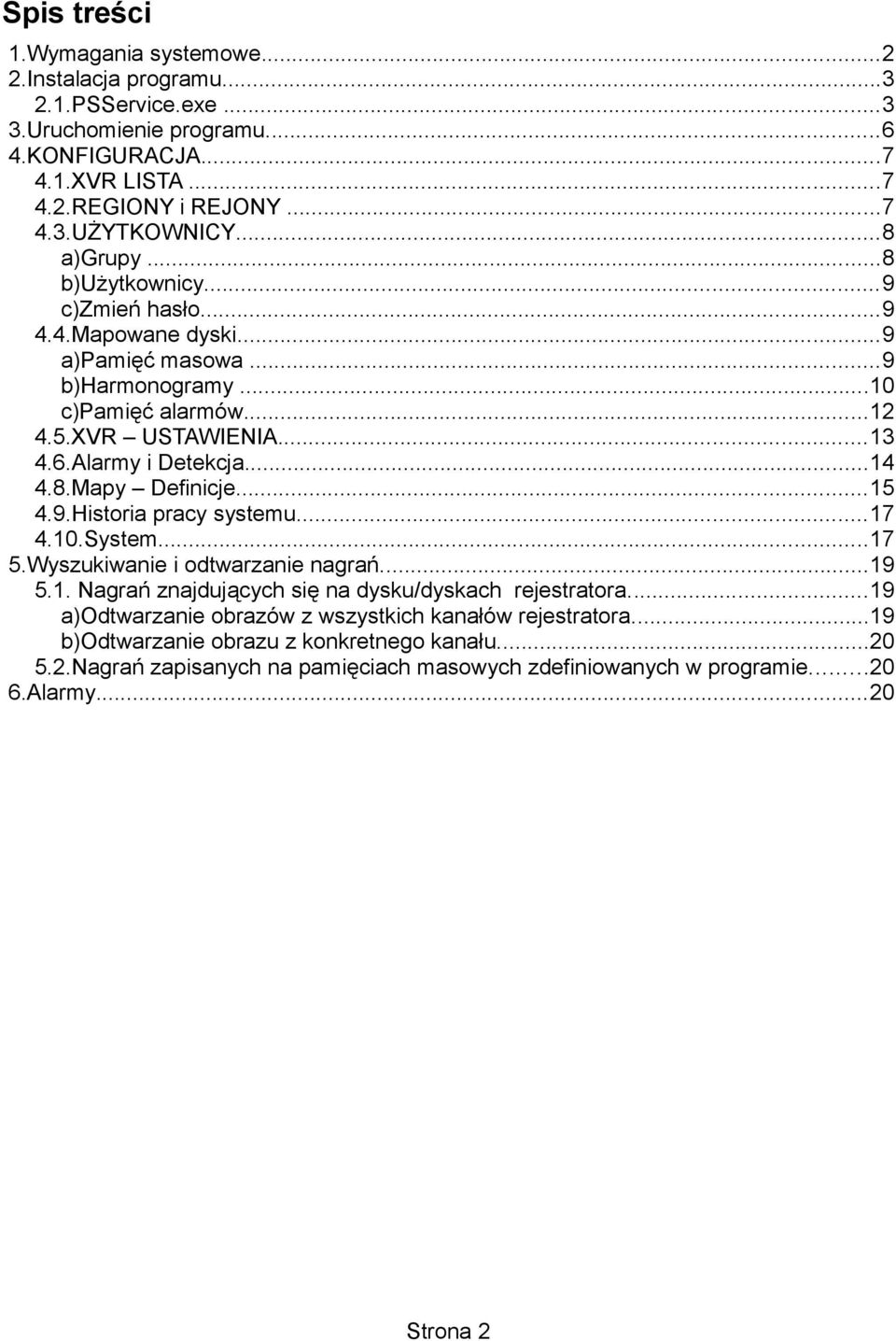

2 Spis treści 1.Wymagania systemowe Instalacja programu PSService.exe Uruchomienie programu KONFIGURACJA XVR LISTA REGIONY i REJONY UŻYTKOWNICY...8 a)grupy...8 b)użytkownicy...9 c)zmień hasło Mapowane dyski...9 a)pamięć masowa...9 b)harmonogramy...10 c)pamięć alarmów XVR USTAWIENIA Alarmy i Detekcja Mapy Definicje Historia pracy systemu System Wyszukiwanie i odtwarzanie nagrań Nagrań znajdujących się na dysku/dyskach rejestratora...19 a)odtwarzanie obrazów z wszystkich kanałów rejestratora...19 b)odtwarzanie obrazu z konkretnego kanału Nagrań zapisanych na pamięciach masowych zdefiniowanych w programie Alarmy...20 Strona 2

3 1. Wymagania systemowe Strona 3

4 2. Instalacja programu. Proszę instalować pliki w następującej kolejności: PSService.exe, PSStore, PCTerminal. Kolejne instalacje należy przeprowadzić po zakończeniu instalacji poprzednich PSService.exe Proszę uruchomić w/w plik ukaże się okno jak na rysunku poniżej. Proszę wybrać język instalacji English i zaznaczyć ok. W następnym kroku ukaże się informacja zalecająca zakończenia działania uruchomionych aplikacji. Aby kontynuować instalację należy zaznaczyć ikonę Next. Kolejny ekran służy do ewentualnej zmiany lokalizacji instalacji programu. Jeżeli chcemy zachować domyślną wystarczy zaznaczyć ikonę next. Strona 4

5 Kolejna zakładka służy do zmiany parametrów komunikacji. Zmień je tylko wtedy jeżeli posiadasz wiedzę w tym zakresie (wiesz co robisz). Jeżeli nie jesteś pewien co zrobić, proszę zostawić ustawienia domyślne i zaznaczyć ikonę Next. Strona 5

6 Kolejna zakładka podsumowuje nasze ustawienia. Proszę wybrać ikonę install, nastąpi instalacja programu we wskazanej lokalizacji. Po poprawnej instalacji wszystkich plików ukaże się poniższy ekran. Strona 6

7 Wybranie ikony Finish kończy proces instalacji programu. Można przystąpić do instalacji kolejnego programu: PSStore postępując analogicznie do opisanej wyżej procedury. Program PCTerminal należy zainstalować na stacji roboczej (komputer który łączy się do programu PSServer). Można go również zainstalować na tym samym komputerze co PSServer. Po zakończeniu poprawnej instalacji trzech w/w programów można przystąpić do ich uruchomienia. Do serwera systemu K2-CMS-XVR można się zalogować z komputera roboczego, odległego za pomocą przeglądarki IE lub programu PCTerminal. Jeżeli CMS serwer i terminal są użytkowane na jednym komputerze PC (nie zalecane dla większej struktury systemu) wtedy w przeglądarce IE (w pasku adresów ) należy wpisać Dla programu Pcterminal w miejscu serwer (rysunek poniżej) wpisać localhost lub pozostawić pole puste. Jeżeli PCTerminal jest uruchamiany na stacji roboczej w pasku Serwer należy podać adres IP Servera na którym zainstalowano program PSServer. 3. Uruchomienie programu. Po poprawnej instalacji można przystąpić do uruchomienia programu. Pojawi się następujący ekran. Proszę w zakładce Language wybrać Polski, jeżeli w tym języku ma się uruchomić program. Aby zalogować się należy wpisać hasło: (pole Serwer pozostaje puste) a następnie wybrać zaloguj. Jeżeli wszystko przebiegło pomyślnie ukaże się następujący ekran (rys. niżej) w którym mamy do wyboru zakładki: NA ŻYWO, ODTWARZANIE, ALARMY, KONFIGURACJA. Należy rozpocząć od zakładki KONFIGURACJA. Strona 7

8 4. KONFIGURACJA Zakładka ta służy do konfiguracji programu CMS: użytkowników, rejestratorów XVR, zdarzeń alarmowych, map, dysków sieciowych itp XVR LISTA Zakładka informacyjna. W tej zakładce pojawią się urządzenia, po ich skonfigurowaniu. Zakładka ta pokazuje strukturę skonfigurowanego systemu. Szara ikona urządzenia, oznacza, że jest ono w trybie offline. Zielona ikona oznacza, że urządzenie jest podłączone (online). Ikona z żółtą kłódka oznacza, że urządzenie jest podłączone i jest w trybie alarmu REGIONY i REJONY Zakładka służy do zdefiniowania lokalizacji (np. miasta, dzielnica) zainstalowanych rejestratorów oraz wprowadzenia informacji odnośnie osoby (firmy) która zajmuje się konserwacją (obsługą) rejestratorów XVR w tym regionie (rejonie). UWAGA! Tworzenie rejonów musi odbyć się przed konfiguracją rejestratorów XVR, jeżeli planujemy rejonizację rejestratorów. Usunięcie regionu spowoduje również usunięcie rejonów należących do usuniętego regionu. Strona 8

9 4.3. UŻYTKOWNICY a) Grupy Strona 9

10 W tej zakładce należy skonfigurować grupy, użytkowników programu. Przy tworzeniu grupy użytkowników należy podać nazwę grupy, opis, jeżeli zdefiniowane zostały regiony to wybrać do jakiego regionu przypisywana jest grupa oraz zaznaczyć jakie uprawnienia będą posiadali użytkownicy przypisani do konkretnej grupy. b) Użytkownicy Konfiguracja użytkowników polega na przypisaniu użytkownika do grupy. W ten sposób otrzyma on uprawnienia nadane wcześniej zdefiniowanej grupie. Użytkownik może być przypisany tylko do jednej grupy. Należy wpisać dane osobowe, opis, grupę, rejon. c) Zmień hasło W zakładce tej można zmienić hasło dostępu do programu CMS dla konkretnego użytkownika. Przy zmianie hasła trzeba podać poprawnie stare hasło. Nowo stworzony użytkownik loguje się domyślnym hasłem , które po pierwszym logowaniu należy zmienić. Nie ma możliwości odzyskania zapomnianego hasła. Można je tylko zresetować do domyślnego Mapowane dyski. a) Pamięć masowa Zakładka ta służy do wskazania lokalizacji dysków na których będą zapisywane Strona 10

11 dane. Edycję miejsca zapisu danych w systemie K2-CMS, należy rozpocząć klikając klawiszem myszy na ikonę zmień (ołówek). Jeżeli dane mają być zapisywane na dyskach udostępnionych w sieci komputerowej przez inne komputery należy najpierw zamapować dyski. Mapowanie dysku to przyporządkowanie oznaczenia dysku wybranemu zasobowi sieciowemu. Stosowane jest w celu udostępnienia wybranego zasobu innym komputerom w sieci. Mapować można tylko udostępniany zasób. Aby mapować dyski sieciowe, należy wybrać w systemie Windows otoczenie sieciowe. Następnie wyświetl komputery grupy roboczej. Wskazać komputer udostępniający dyski i prawym klawiszem myszy kliknąć na dysk który ma służyć do zapisu danych. Z rozwijanej listy wybrać opcję mapuj dysk sieciowy. Należy mu przypisać kolejną wolną literę dysku w systemie Windows. Bardzo istotną sprawą jest zapamiętanie kolejności dysków, ponieważ w dalszych ustawieniach są one wyświetlane jako pamięć: 1, 2...itd. b) Harmonogramy zakładka służy do zdefiniowania harmonogramów według których program będzie zapisywał dane (ciągle) na wskazanych pamięciach masowych (mapowanych dyskach). Dodając harmonogram należy koniecznie wpisać jego nazwę. Jest ona wyświetlana w kolejnych zakładkach konfiguracyjnych. Po dodaniu kolejnego pojawi się on na liście jak pokazano na poniższych przykładach. Aby wybrać przedział czasowy należy przesunąć myszką przytrzymując lewy klawisz. Kolor czerwony oznacza aktywne przedziały rejestracji, kolor czarny jej brak. Można również Strona 11

12 wykorzystać funkcję kopiuj do ustawienia harmonogramu. Wystarczy ustawić jeden dzień, jeżeli pozostałe dni mają być tak samo rejestrowane, zaznaczyć kopiuj i wybrać kolejne dni. Strona 12

13 c) Pamięć alarmów Zakładka służy do konfiguracji parametrów rejestracji zdarzeń alarmowych w programie CMS. Czas zapisu to parametr określający w minutach okres rejestracji zdarzenia. Objętość, parametr określa wielkość pojedynczego pliku realizowanego nagrania alarmowego. Wybierz pamięć, należy wskazać lokalizację zapisu plików na wcześniej zdefiniowanych mapowanych dyskach. Jak opisano powyżej (pamięć 1 lub 2 itd.). Okres zapisu, to interwał jak długo dane będą pamiętane na dysku zanim zostaną nadpisane. Strona 13

14 4.5. XVR USTAWIENIA 1. Ustawienia XVR - zakładka ta służy do przypisania nowych urządzeń do systemu. Jeżeli urządzenia mają być przypisane do określonej lokalizacji należy wcześniej w zakładce Regiony i rejony zdefiniować lokalizacje. 2. Grupowanie kanałów w tej zakładce można grupować kanały z różnych rejestratorów XVR w taki sposób aby zostały wyświetlone w jednym podziale ekranu. Aby to zrobić należy z listy urządzeń po prawej stronie ekranu wybrać dowolny kanał i trzymając lewy klawisz myszy przeciągnąć go na napis i ikonę (stworzonej wcześniej) konkretną grupę kanałów. Stworzona w ten sposób grupa Strona 14

15 pojawi się po prawej stronie ekranu przy podglądzie na żywo. W ten sposób można przygotować gotowe ustawienia wyświetlania które łatwo wywołać. 3. Sekwencja zakładka ta służy do konfiguracji sekwencji wyświetlania obrazów z kamer w trybie pełnoekranowym lub w różnych trybach podziałów. Można również definiować parametry czasowe odnośnie włączania i wyłączania konkretnych sekwencji wyświetlania. Aby rozpocząć dodawanie kolejnych przedziałów czasowych i sekwencji należy kliknąć ikonę dodaj czas. Ukaże się nowe okno w którym należy zdefiniować: ilość okien, parametry czasowe oraz przypisać kanały do konkretnych okien (okna liczy się od lewego górnego okna). Można ustawić tylko jedną sekwencję czasową wyświetlania kamer. Sekwencję aktywuje się z zakładki podglądu na żywo jak pokazano na rysunku poniżej. 4. Aktualizacja brak informacji od producenta Alarmy i Detekcja 1. Wejścia alarmowe zakładka służy do łączenia wejść alarmowych z kanałami wizyjnymi (które po pobudzeniu mają być wyświetlane) oraz wyjściami (które mają zostać uaktywnione). Czujniki 1,2,3. to numery wejść alarmowych. Kanały należy przeciągnąć (trzymając lewy klawisz myszy) z listy XVR. Strona 15

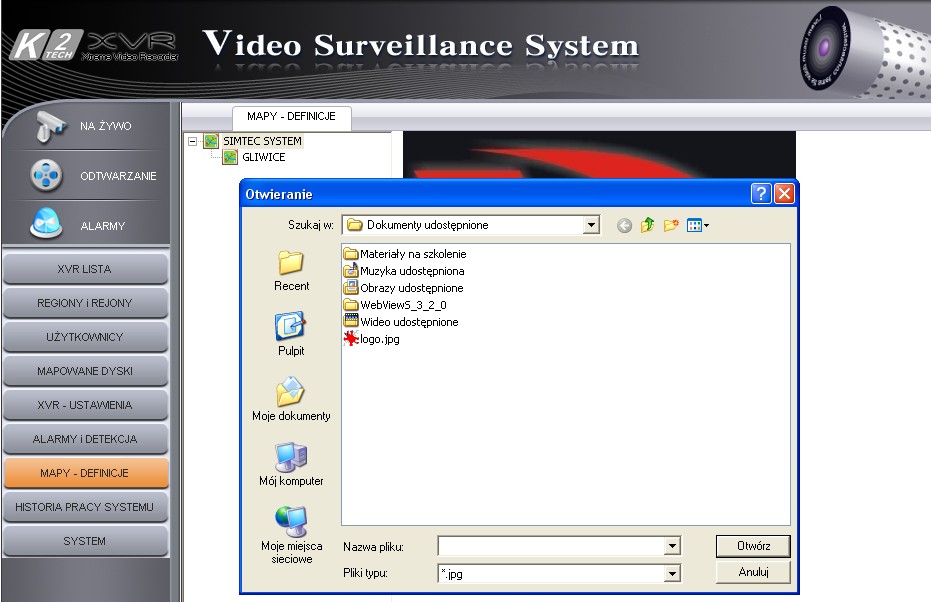

16 Mapy Definicje Zakładka ta służy do zdefiniowania własnej mapy rozmieszczenia: regionów, kamer, czujników sterujących, wyjść sterujących w systemie. Mapy definiuje się dla każdego z regionów osobno. Obraz mapy nie może przekraczać rozdzielczości 1280x Przykład pokazano ponizej. Strona 16

17 Po rozmieszczeniu kamer na stworzonych mapach można wywoływać obraz klikając myszką w ikonę na mapie. Widok poniżej. Strona 17

18 4.9. Historia pracy systemu W zakładce dziennik alarmowy można odczytać informację na temat zdarzeń alarmowych w systemie według kryteriów zdarzeń dla poszczególnych rejestratorów skonfigurowanych w systemie jak pokazano na zdjęciu powyżej. Zakładka dziennik systemowy służy do przeglądania zdarzeń jakie miały miejsce w czasie pracy systemu. Każda zmiana, logowanie się użytkownika jest zapisywana w dzienniku aby można zweryfikować poczynania operatorów systemu. Wystarczy wpisać przedział czasowy który nas interesuje i wybrać ikonę wyszukaj. Zostaną wyświetlone informacje jak na przykładzie poniżej System Zakładka Parametry służy do konfiguracji parametrów sieciowych umożliwiających komunikację zdalną z serwerem systemu. Strona 18

19 Kolejna zakładka Archiwizuj/ Przywróć służy do zapamiętania konfiguracji systemu (konfiguracji urządzeń, sekwencji itp.). Można również przywrócić ustawienia z konkretnej daty (dzień przeprowadzonej archiwizacji). Zaleca się wykonać archiwizację po każdej wprowadzonej zmianie w ustawieniach systemu CMS. Strona 19

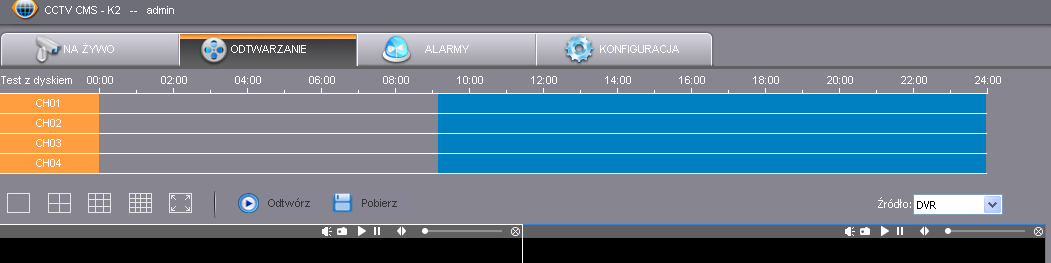

20 5. Wyszukiwanie i odtwarzanie nagrań Nagrań znajdujących się na dysku/dyskach rejestratora. a) Odtwarzanie obrazów z wszystkich kanałów rejestratora. Interfejs odtwarzania jest przedstawiony na powyższym rysunku rysunku. Aby wyszukać nagrania na dysku zamontowanym w rejestratorze należy najpierw połączyć się z tym rejestratorem. W zakładce kalendarze (nad listą urządzeń) wybrać interesujący nas dzień, tak aby był zaznaczony niebieskim kwadratem. Następnie z listy urządzeń wybrać to które nas interesuje klikając dwa razy lewym klawiszem myszy. Jeżeli nagrania są na dysku pojawią się niebieskie paski obok listy kanałów jak na rysunku poniżej. Strona 20

21 Aby odtworzyć nagrania należy dwukrotnie kliknąć lewym klawiszem myszy (praworęczni) wskazując na osi czasowej moment od którego ma się rozpocząć odtwarzanie. Rozpocznie się odtwarzanie wszystkich kanałów z dysku rejestratora. b) Odtwarzanie obrazu z konkretnego kanału. Aby wyszukać i odtworzyć nagranie tylko z jednego kanału należy zalogować się do rejestratora. Z listy wybrać rejestrator klikając na jego ikonę raz lewym klawiszem myszy. Rozwinie się jego lista kanałów. Należy wybrać interesujący nas kanał klikając dwa razy lewym klawiszem myszy (praworęczni). Ukaże się następujący interfejs graficzny. Aby odtworzyć nagrania należy dwukrotnie kliknąć lewym klawiszem myszy (praworęczni) wskazując na osi czasowej moment od którego ma się rozpocząć odtwarzanie. Rozpocznie się odtwarzanie konkretnego kanału z dysku rejestratora Nagrań zapisanych na pamięciach masowych zdefiniowanych w programie. Należy w programie, jako źródło (wyszukiwania danych) wskazać pamięć masowa (rysunek poniżej). Warunkiem działania tej funkcji jest poprawne zdefiniowanie harmonogramów opisanych w rozdziale Mapowane dyski / pamięć masowa. Procedura wyszukiwania i odtwarzania nagrań, analogiczna jak opisana wyżej dla nagrań z dysku rejestratora. 6. Alarmy Zakładka ta służy do obsługi alarmów z urządzeń DVR. Aby poprawnie ta funkcja działała należy skonfigurować Pamięć alarmów opisaną w rozdziale Pamięć alarmów oraz Alarmy i detekcja. Jeżeli skonfigurowano opcje zgodnie z opisem, informacje odnośnie zdarzeń alarmowych będą wyświetlane jak pokazano na rysunku poniżej. Alarmy które nie zostały jeszcze obsłużone wyświetlane są na czerwono. Alarmy które wyświetlono (obsłużono) są na liście wyświetlane na szaro. Strona 21
